Подтягиваем ручник на Шевроле Круз своими руками

Причины необходимости замены троса тормоза Шевроле Круз

Ручной тормоз перестает функционировать в следующих случаях:

значительный эксплуатационный износ колодок в задних барабанах и появление зазора между рабочими поверхностями тормозного механизма;

растяжение троса стояночного тормоза;

негативное действие коррозии на механизм, с его последующим прикипанием и обрывом тросика.

После диагностики, мастера автосервиса решают, какой вариант замены тросика тормоза будет произведен:

В случае большой выработки колодок, обрыве троса тормоза или поломки других элементов, производится ремонт.

При допустимой толщине тормозных накладок, но растянутом тросике, проводится его регулировка.

Как отрегулировать ручник Шевроле Лачетти. Ручной тормоз Chevrolet Lacetti

Замена колодок ручника,Лачетти

Снимаем оба колеса Снимаем тормозной суппорт, открутив два болта накидным ключом на Не рабочую часть колодок!!! К гайке уже можно добраться, но это можно сделать только высокой головкой на

2 Регулируем стояночный тормоз. Регулируем колодки ручника на Шевроле Лачетти. 3 Выводы.  Поднимаем ручник ровно…

В принципе, если все получилось, на этом можно было бы и остановиться, однако у нас нет гарантии того, что колодки блокируют внутреннюю часть тормозного диска равномерно, как следствие, износ колодок будет неравномерным.

А также в конце будет видео на эту тему.

Как известно, ручник регулируется в двух местах: Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.

Но как по мне — это в корне не верно

Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов

Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах.

А оно нам надо такое? Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую. В общем, как по мне правильная регулировка ручника состоит из следующих шагов: Теперь более детально рассмотрим этот процесс.

Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник Видим заглушку Поддеваем ее с правого торца и снимаем Видим гайку под ключ на 12 мм.

Как подтянуть ручник на Шевроле Лачетти?

Это и есть гайка регулировки троса ручника Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его.

Если имеются порванные нити троса, то трос необходимо заменить Если пыльники порваны, тогда трос также нуждается в замене В этом месте всё очищаем и также оцениваем целостность троса Снимаем тормозной суппорт.

Сделать это достаточно просто, открутив ключом на 14 два болта его крепления.

Some Title Here

Один внизу… …и один вверху Снимаем суппорт и подвешиваем его за проволоку Теперь у нас два пути: В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку красная стрелка и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой желтая стрелка Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо.

Как правило, чаще всего растягивается трос привода колодок стояночного тормоза и изнашиваются фрикционные накладки колодок.

Однако для начала попробуем отрегулировать ручник натяжкой троса и установкой колодок в правильное положение. Распространённое заблуждение заключается в том, что многие ограничиваются простой подтяжкой троса.

На самом деле, этот метод не до конца верный, поскольку только такая регулировка приведёт к неравномерному контакту фрикционной накладки с тормозным диском и, как следствие, неравномерному ускоренному износу колодок.

Регулировка окружности колодок Поэтому для начала отрегулируем диаметр окружности колодок. Правильный параметр — ,6—,8 мм. Измеряют диаметр штангенциркулем как можно ближе к центру ступицы при снятом тормозном диске.

Как это сделать своими руками, разберёмся прямо сейчас.

Регулируем стояночный тормоз Это все теория, а на практике процедуру регулировки ручника проводят в таком порядке — сначала дотягивают трос до нормы, но этим не ограничиваются, а подводят колодки до номинального диаметра. Для начала нужно добраться до гайки регулировки натяжения троса.

Это можно сделать из салона двумя способами. Снимаем держатель стакана на центральном тоннеле справа от водителя. Демонтаж подстаканника Тонкой отвёрткой вынимаем заглушку.

К гайке уже можно добраться, но это можно сделать только высокой головкой на Чтобы облегчить себе доступ к ней, можно пойти другим путём — открутить четыре самореза и снять пластиковый кожух полностью.

Разобрали и добрались до механизма ручника Поднимаем ручник ровно на 2 щелчка. Вывешиваем оба задних колеса.

Как подтянуть ручник на Шевроле лачетти

Головкой или ключом подтягиваем гайку до тех пор, пока колеса не станут прокручиваться с небольшим усилием. Опускаем полностью рычаг ручника, при этом колеса должны вращаться совершенно свободно. Затягиваем ручник на 6—8 щелчков, при этом колеса должны быть заблокированы.

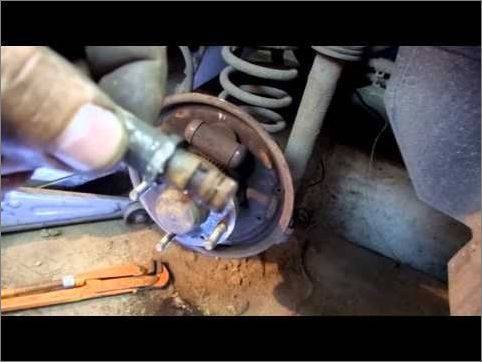

Замена колодок ручника

Бывает так, что регулировка ручника и замена тросиков не приводит к нужным результатам. Ручной тормоз всё равно не тормозит или подклинивает.  В этом случае нужно снять тормозной диск и проверить состояние колодок ручника. Если они выработались, это сразу видно. Устанавливаются колодки очень просто, главное запомнить, в каком положении стояли старые. Можно для надёжность сфотографировать изначальное положение старых колодок.

При замене колодок можно приобрести специальных ремкомплект, который включает в себя пружины и штифты. При установке новых колодок ручника, нужно добиться, чтобы диск не тёрся о них при полностью опущенном рычаге стояночного тормоза. После того, как новые детали остановлены и отрегулированы, можно собирать всё обратно.

(Сначала немного лирики) …бороздил я просторы инета(инфа лишней не бывает)))) ) облазил кучу форумов как подтянуть ручник на “Крузе” и вы знаете каждый реальный чувак там пишет, что мол гадом буду ручник на “Крузе” подтягивается автоматически и все пальцы прям загинают, что мол это именно так, я даже не поленился и поехал к ОД и там мне ОД Авто-Мир Саратов сказал, что внимание! : автоматически(я в шоке.что они нихера не знают сами), да в какой то степени это так, НО подтягивается он лишь на 10-15% от общей растяжки и изтирания накладок, короче давайте ближе к теме)))…купил новый “Круз” было 5ть щелчков, проехал несколько тыщ и стало 7! почти в небо ручка стояночного тормоза смотрела))) я имевший все виды ВАЗов в своем прошлом и некоторые иномарки и не один час пролежавший под машинами, так как сам люблю всё делать…короче ручник у меня щас исполняет лишь 4! щелчка(ну я так захотел), а держит в горку уже на 2ом щелчке, а на 3ем уже не тронешься(естественно вывешивал машину и проверял руками вращение задних колес, ну что не пережаты колодками в опущенном положении) и так господа приступаем: (простите фото не делал)Понадобятся следующие инструменты и 5-10 мин. времени)1)Пластиковая отвертка(чтоб не повредить пластик при демонтаже) или что то похожее…2)Штырь длиной 30-40 см (я использовал круглый напильник)3)И самая главная штука) это кусочек доски размером чуть меньше спичечного коробка…всё!Ставим авто на ровную поверхность и подкладываем противооткатные башмаки))) (кирпичи)И так, на задней стороне центрального тоннеля между задними пассажирами есть розетка прикуривателя и она находится в квадратной рамке которую нужно вытащить из тоннеля вместе с самим прикуривателем для этого используем пластиковую отвертку, вытащили легко и не отсоединяя силовые провода убираем в сторону, мешать не будет

Перед нами открылось рабочее место, тянем ручник до конца и видим как коромысло с подходящими к нему тросиками двигается вперед в направлении двигателя, дальше ложем тот самый кусочек доски (тут главное, чтоб он был нужного размера, мне попался нужный, но если велик, то легко можно сточить ножом, …ну руки есть у всех иначе вы бы не полезли делать))) ) ложем его туда откуда уехало коромысло(увидите поймете), и отпускаете ручник потихоньку обратно, глядя постоянно туда, там на центральном штыре есть резьба и язычок стальной, вот в тот момент когда вы будете обратно опускать ручник, этот самый язычок по резьбе будет с небольшим треском соскакивать обратно ЭТИМ САМЫМ И БУДЕТ ПРОИЗВЕДЕНА ПОДТЯЖКА!, если вдруг он не скидывается обратно, то поднимаете снова ручник оставляя досочку на месте и перед тем как опускать его упираете на круглый напильник или кусочек трубы в язычок, уперли в язычок и опускаем, главное сразу не отпускайте ручник на всё, а то перетяните и будет на 1ом щелчке уже держать, а это плохо…, если такое случилось, то нифига страшного, опускаете ручник тада до конца и (круглым напильником) давите на язычок и он с треском проскакивает на старое место и ручник снова расслаблен))))…Вот собсна и всё, если помогло кому-то, я оч рад))) Кто чё не понял, пишите, поясню)

• carfrance.ru
• avtoremont13.ru
• zapchasti.expert
• www.drive2.ru

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Материиалы и инструмент

1. Набор ключей
2. Набор отверток
3. Домкраты + упор

Разумеется, необходимы будут и новые тросики ручного тормоза. В качестве оригинальных тросиков для автомобиля Chevrolet Cruze используется продукция General Motors. Артикульные номера оригинальных тросиков ручного тормоза GM-134096937 (правый) и GM-13409692 (левый).

Специалисты не рекомендуют экономить на тросиках ручника. Лучше приобрести что-то более дорогостоящее. За комплект тросиков в исполнении General Motors мастеру придется выложить в районе $ 70-80.

Разумеется, среди более бюджетных сертифицированных аналогов есть немало пристойных тросов. Самое главное, чтобы сам тросик легко ходил внутри оплетки.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

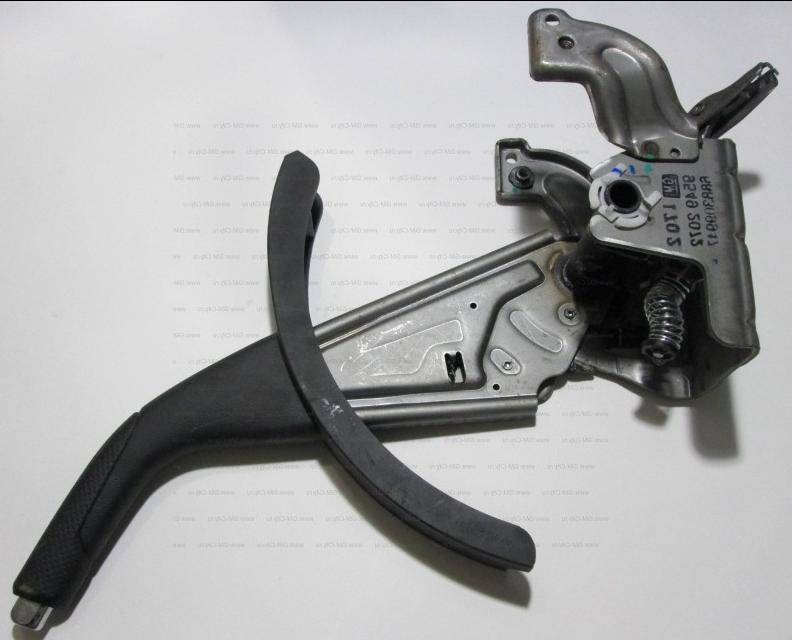

Особенности работы ручника на Шевроле Круз

Управление ручным тормозом осуществляется из салона.

По мере износа тормозных накладок колодок стояночного тормоза, трос подтягивается автоматически, а рычаг в момент затяжки не должен подниматься выше 5-6 щелчков. Кроме системы самоподведения колодок, за натяжку троса ручника отвечает храповой механизм, который может регулироваться как штатно, так и другим способом. Каждый из них мы рассмотрим отдельно и пошагово.

Стандартный способ регулировки ручника

Подтяжка и ослабление тросов стояночного тормоза может быть необходима, к примеру, во время замены колодок или обслуживания тормозной системы заднего моста. Трос можно как натягивать, так и ослаблять при необходимости. Штатная регулировка ручника на Крузе выполняется следующим образом:

1. Несколько раз подряд поднимаем и опускаем рычаг управления стояночным тормозом.
2. Убеждаемся, что после этого рычаг находится в крайнем нижнем положении.
3. Запускаем двигатель и смотрим на контрольную лампу состояния системы тормозов. Она не должна гореть.
4. Если лампа горит, проверяем первым делом, находится ли рычаг в крайнем нижнем положении, после этого проверяем натяжение тросов. Они не должны провисать и оставаться в слегка натянутом состоянии.
5. Поднимаем заднюю часть автомобиля на домкрат и подставку или используем подъёмник.

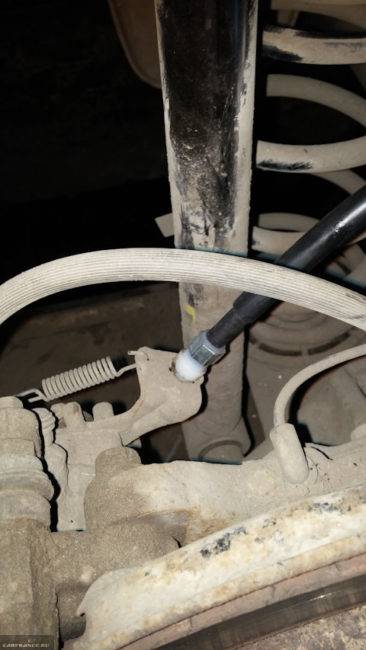

6. Смотрим на задние суппорта, точнее, на рычаги ручного тормоза. Для нормальной работы системы они должны фиксироваться в специальных упорах, выполненных в корпусе суппорта.
7. Активируем автоматический натяжитель тросов. Для этого несколько раз (5–6) затягиваем до упора рычаг ручника и полностью его отпускаем. Таким образом натяжитель выбирает лишнюю длину тросов, но при этом нужно быть уверенным, что колодки ручника не изношены до предела.
8. Затягиваем ручник, после чего задние колёса должны равномерно заблокироваться.
9. Отпускаем ручник, при этом колёса должны вращаться абсолютно свободно.
10. Снимаем автомобиль с домкрата или подъёмника и проводим проверку ещё раз, уже с нагруженной задней осью.

В том случае, если такой способ регулировки не дал желаемых результатов, значит мы имеем дело либо с изношенными колодками, либо с неисправностью в системе самонатяжения тросов. Попробуем подтянуть ручник на Крузе вторым способом.

Проверка в дорожном испытании

Чтобы убедиться, что натяжку ручника произвели правильно, следует проверить действия ручного тормоза в условиях дороги. Для начала требуется найти склон, уклон которого составляет 23%. Чаще всего используют специальные эстакады. Именно на них заезжает машина, а в последствие поднимается рукоять ручника. Если транспортное средство хорошо зафиксировано в неподвижном состоянии на дороге и не скатывается, то значит, вся процедура регулировки ручного тормоза прошла успешно – натянутый ручник выполняет свою функцию.

После этого необходимо проверить блокировку колес. Они должны без усилий вращаться при опущенной ручке, и быть неподвижными при 23%.

Он бывает следующих типов:

• Гидравлический
• Механический
• Электромеханический

Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.

Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.

Так же он различается по видам привода и может быть :

• Кулачковым
• Барабанным
• Винтовым
• Трансмиссионным

Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.

Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Сообщества › Chevrolet Cruze Club › Блог › Подтягиваем ручник на Крузе!

(Сначала немного лирики) …бороздил я просторы инета(инфа лишней не бывает)))) ) облазил кучу форумов как подтянуть ручник на «Крузе» и вы знаете каждый реальный чувак там пишет, что мол гадом буду ручник на «Крузе» подтягивается автоматически и все пальцы прям загинают, что мол это именно так, я даже не поленился и поехал к ОД и там мне ОД Авто-Мир Саратов сказал, что внимание! : автоматически(я в шоке.что они нихера не знают сами), да в какой то степени это так, НО подтягивается он лишь на 10-15% от общей растяжки и изтирания накладок, короче давайте ближе к теме)))…купил новый «Круз» было 5ть щелчков, проехал несколько тыщ и стало 7! почти в небо ручка стояночного тормоза смотрела))) я имевший все виды ВАЗов в своем прошлом и некоторые иномарки и не один час пролежавший под машинами, так как сам люблю всё делать…короче ручник у меня щас исполняет лишь 4! щелчка(ну я так захотел), а держит в горку уже на 2ом щелчке, а на 3ем уже не тронешься(естественно вывешивал машину и проверял руками вращение задних колес, ну что не пережаты колодками в опущенном положении) и так господа приступаем: (простите фото не делал)

Понадобятся следующие инструменты и 5-10 мин. времени)1)Пластиковая отвертка(чтоб не повредить пластик при демонтаже) или что то похожее…2)Штырь длиной 30-40 см (я использовал круглый напильник)3)И самая главная штука) это кусочек доски размером чуть меньше спичечного коробка…всё!Ставим авто на ровную поверхность и подкладываем противооткатные башмаки))) (кирпичи)И так, на задней стороне центрального тоннеля между задними пассажирами есть розетка прикуривателя и она находится в квадратной рамке которую нужно вытащить из тоннеля вместе с самим прикуривателем для этого используем пластиковую отвертку, вытащили легко и не отсоединяя силовые провода убираем в сторону, мешать не будет.Перед нами открылось рабочее место, тянем ручник до конца и видим как коромысло с подходящими к нему тросиками двигается вперед в направлении двигателя, дальше ложем тот самый кусочек доски (тут главное, чтоб он был нужного размера, мне попался нужный, но если велик, то легко можно сточить ножом, …ну руки есть у всех иначе вы бы не полезли делать))) ) ложем его туда откуда уехало коромысло(увидите поймете), и отпускаете ручник потихоньку обратно, глядя постоянно туда, там на центральном штыре есть резьба и язычок стальной, вот в тот момент когда вы будете обратно опускать ручник, этот самый язычок по резьбе будет с небольшим треском соскакивать обратно ЭТИМ САМЫМ И БУДЕТ ПРОИЗВЕДЕНА ПОДТЯЖКА!, если вдруг он не скидывается обратно, то поднимаете снова ручник оставляя досочку на месте и перед тем как опускать его упираете на круглый напильник или кусочек трубы в язычок, уперли в язычок и опускаем, главное сразу не отпускайте ручник на всё, а то перетяните и будет на 1ом щелчке уже держать, а это плохо…, если такое случилось, то нифига страшного, опускаете ручник тада до конца и (круглым напильником) давите на язычок и он с треском проскакивает на старое место и ручник снова расслаблен))))…

Вот собсна и всё, если помогло кому-то, я оч рад))) Кто чё не понял, пишите, поясню)

Причины регулировки стояночного механизма

Проверять состояние тормозов следует один раз на 30 000 километров пробега или ежемесячно. При подозрении, что с устройством что-то не так, проверять деталь можно и чаще, тем более что в такой проверке нет ничего сложного, и она проходит очень быстро.

• Можно заехать на крутой подъем и хорошо натянуть рукоятку ручника. Если машина не начинает скатываться после того, как вы отпустили основную педаль, значит, всё в порядке. Если же автомобиль начинает двигаться, попробуйте сильнее подтянуть рукоятку, то же самое? Можете смело загонять машину на смотровую яму и менять расходные части.
• Есть еще один способ проверки работоспособности. Включите первую передачу, подтяните ручку ручника и неспешно, плавно, начинайте трогаться, если ручник работает, у вас ничего не выйдет, и мотор попросту заглохнет. Если машина хоть и туго, но поедет, значит, ручник нужно подтянуть, безопасность движения уже под угрозой. Для этого опять же загоните машину на яму и осмотрите систему.

Почему может не работать ручник:

1. Трос сильно ослаб.
2. Стерлись колодки.
3. Большой зазор между накладками и диском (барабаном).

Установка новых колодок

Замена колодок проводится после снятия заднего колеса и барабана. Далее нужно демонтировать пружины и скобки вместе с язычком. После снятия фиксатора можно отсоединить трос.

Старые колодки убираются и ставятся новые, затем производят действия по сборке механизма.

Внимание! После завершения ремонта обязательна регулировка и проверка тормозной системы. Для безукоризненной работы, механизму необходимо регулярное обслуживание

Такие работы требуется проводить при каждом техническом обслуживании. Во время эксплуатации автомобиля, перед началом движения, рукоять тормоза должна находится в нижнем положении, иначе неизбежен повторный ремонт.

Замена тросов ручника Круз: инструкция,описание, видео

В процессе эксплуатации Chevrolet Cruze может возникать необходимость замены тросов ручника. Это случается в тех случаях, когда трос сильно растянулся, либо же порвался.

Процесс замены

Процесс смены тросов стояночного тормоза делится на два этапа. На первом этапе: манипуляции проводятся в салоне автомобиля. Для второго этапа потребуется яма, либо же доступ снизу Chevrolet Cruze. Приступаем к первому этапу:

1. Залазим в автомобиль и снимаем облицовку центрального тоннеля.
2. Откручиваем регулировочную гайку, чем попускаем троса ручника.
3. Демонтируем заднюю крышку центрального тоннеля со стороны задних пассажиров.
4. С тросов ручника необходимо снять стопорные скобы. Выводим тросы из зацепления.
5. Переходим ко второй части. Операции проводятся со стороны заднего колеса.
6. Вывешиваем заднюю часть автомобиля, устанавливаем на треноге.
7. Снимаем колесо, а также тормозные барабаны.
8. Демонтируем старые колодки.
9. Сжимаем лепестки фиксатора, и протаскиваем трос.
10. Достаём заднюю часть троса из тормозного щитка.
11. Теперь можно вытянуть из кронштейна переднюю часть тросика.
12. Вытягиваем трос с тормозного барабана.
13. Отсоединяем трос от кронштейна фиксатора на днище кузова по всей длине.
14. Проводим замену троса.

Делаем обратную сборку.

Вывод

Согласно фото инструкции провести замену тросов ручника Chevrolet Cruze можно своими руками. Операция делится на два этапа, первые проводятся в салоне, а второй с днища автомобиля. Не забываем отрегулировать натяжение тросов, а также положение стояночного тормоза.

Adblockdetector

Где отремонтировать Chevrolet Orlando

Смотрим на задние суппорта, точнее, на рычаги ручного тормоза. Для нормальной работы системы они должны фиксироваться в специальных упорах, выполненных в корпусе суппорта.

Активируем автоматический натяжитель тросов. Для этого несколько раз 5—6 затягиваем до упора рычаг ручника и полностью его отпускаем. Таким образом натяжитель выбирает лишнюю длину тросов, но при этом нужно быть уверенным, что колодки ручника не изношены до предела.

Регулировка ручного тормоза на Шевроле Авео. #АлексейЗахаров. #Авторемонт. Авто — ремонт

Затягиваем ручник, после чего задние колёса должны равномерно заблокироваться. Отпускаем ручник, при этом колёса должны вращаться абсолютно свободно. Снимаем автомобиль с домкрата или подъёмника и проводим проверку ещё раз, уже с нагруженной задней осью.

В том случае, если такой способ регулировки не дал желаемых результатов, значит мы имеем дело либо с изношенными колодками, либо с неисправностью в системе самонатяжения тросов.

Попробуем подтянуть ручник на Крузе вторым способом. Подтягиваем трос ручника Механизм ручника. Второй способ подтяжки троса заключается в выборке его провисания с помощью регулировки механизма самонатяжения.

Механизм доступен из салона и он находится прямо под корпусом подлокотника. Чтобы к нему добраться, нужно демонтировать прикуриватель или розетку, в зависимости от комплектации.

Кстати кто нибудь знает связан ли механизм стояночного тормоза в суппорте с механизмом устранения зазора между колодкой и диском по мере износа, у фольцев такая связь была и если не пользоваться ручником, то увеличивался ход педали тормоза и уменьшалась эффективность работы задних тормозов?

Затягивать ручник при нажатой педали тормоза — так всегда делал и делаю на всех своих машинах. Вообще-то это прописные истины, я думал все так делают.

Зазор механизма стояночного тормоза коректируется демпфером. Стоит на нижнем пальце крепления супорта с внутренней стороны диска, поэтому ручник в процессе эксплуатации регулировке не подлежит. Зазор колодок в дисковых тормозах не регулируется, поршни выдвигаются по мере износа колодок, поэтому и установлена минимальная толщина «ферадо» 3мм.

Дальше возможен «перекос» поршней, если не заменить колодки. У Фольксвагенов с задними барабанными тормозами стоял для устранения зазора клин, который по мере износа колодок опускался тянула пружина. При пользовании ручником затянул, отпустил клин уходил вниз. Так у меня было на Гольф На фото показан демпфер. Только я имел ввиду дисковые, которые тоже не требовали регулировки, а поршни для замены колодок нужно было не вдавливать в суппорт, а вкручивать как раз из-за механизма компенсации износа.

Сними кожух между сиденьями и крути спокойненько гайку ключем на Но если у тебя орландо, то я бы на твоем месте с помощником он тянет ручник , а сам посмотрел бы в какой момент начинает движение трос на любой из сторон задних колес. Если сразу, то думаю виноват демпфер.

Если нет, то нужно смотреть крепление тросов к самому ручнику, по моему должно быть крепление тоже через гайку. Здесь и попробовать подкрутить.

В книге по ремонту нет к сожалению описания снятия тоннеля между передними сиденьями. Додумывай сам, а может кто-то из форумчан подскажет.

По эффективности работы мне напоминает бывший Акцент жены: Держал мертво на всей эксплуатации. Вот мне и сдается что у Орландо подобная система.

Но спорить не буду, не знаю в Акценте-те то разбирал, когда барабаны от пыли-грязи чистил и все видел. Устройство-то не посмотришь, Exist никак каталог не выложит.

Страница 247

Хотя машина-то уже не первый год выпускается. Сейчас Exist не выкладывает на своем сайте в интернете схемы узлов с номерами деталей, а только каталожные номера запчастей с ценой. Об этом мне сказала мой менеджер в Exist. А по Орлику информация с картинками узлов доступна только в офисах Exist.

Это интересно: Замена сайлентблоков задней балки Шевроле Круз — выявляем суть

Определение признаков неисправности троса тормоза Шевроле Круз

Понять, что стояночный тормоз неисправен помогут следующие признаки:

рукоять тормоза имеет слишком большой ход;

автомобиль откатывается с места при поднятой рукояти тормоза;

ручку тормоза заклинило в одном положении.

При появлении этих проблем не следует спешить менять тросик тормоза. Для начала стоит пройти процедуру диагностики неисправности. В автомастерской специалисты проведут проверку системы и в случае необходимости — замену тросика и регулировку.

Справка.Элементы стояночного тормоза установлены в задних барабанах. Неточная регулировка и высокая степень износа может значительно увеличить тормозной путь автомобиля.

Пошаговая инструкция, как заменить тросики ручного тормоза Chevrolet Cruze

• Заезжаем на смотровую яму, глушим двигатель и отсоединяем минусовую клемму от АКБ. Бортовую электросеть нужно обесточить для того, чтобы получилось безопасно снять заднюю крышку центрального тоннеля, где находится прикуриватель.
• Под передние колеса крайне желательно подложить противооткатные башмаки.
• Вывешиваем на домкратах задние колеса и снимаем их. Не забудьте зафиксировать положение машины надежным упором. Колеса можно и не снимать, но в этом случае придется на ощупь отсоединять концы тросов от нажимных рычагов задних тормозных колодок. Мастер с широкой ладонью физически не сможет подобраться к этим соединениям.
• Многие мастера предпочитают демонтировать заднее сиденье, чтобы не марать его в процессе отсоединения тросиков и регулировки рычага. Этот шаг необязательный, его выполнение может быть нелишним.

​

Извлекаем корпус прикуривателя для пассажиров заднего сиденья. Задний прикуриватель находится в самом низу торцевой крышки центрального тоннеля. Корпус прикуривателя держится только за счет пластиковых защелок. Корпус легко поддевается и отщелкивается.

​

• Отсоединяем от прикуривателя проводную колодку.
• Снимаем торцевую крышку центрального тоннеля. Крышка держится на защелках и нескольких саморезах. Для начала нужно выкрутить саморезы. Чтобы до них добраться, необходимо снять верхнюю крышку центрального тоннеля. После выкручивания саморезов крышку нужно просто отщелкнуть.

​

Некоторые специалисты практикуют демонтаж не торцевой крышки, а всего центрального тоннеля. Кстати, в рекомендациях официального мануала по техобслуживанию Шевроле Круз есть заметка о необходимости извлечения всего центрально тоннеля. Но на практике вполне реально ограничиться отсоединением одной лишь крышки.

• Выводим из зацепления тяги ручника концы тросиков. Как понятно, ручник при этом должен быть выключенным.
• Спускаемся под машину и вытягиваем тросики наружу.

​

Откручиваем все крепления, при помощи которых трос жестко фиксируется к днищу.

​​

Выводим из зацепления с тягой колодочного тормоза конец троса.

​

Извлекаем трос, для этого следует предварительно сжать белый пластиковый фиксатор.

​

• Повторяем все вышеописанные операции на противоположной стороне.
• Ставим новые тросики и собираем узел в обратной последовательности.

Касательно новых тросиков ручного тормоза, многие специалисты настоятельно рекомендуют добавить под оплетку дополнительную порцию смазки. Ведь в целях экономии, для снижения рыночной стоимости деталей, производители нередко сокращают объем смазки. В роли смазочного материала следует использовать что-нибудь из категории термостойкого. Хорошо себя зарекомендовала жидкая смазка на основе силикона, способная уверенно работать при температуре до -70 С˚.

​

Разработчики Chevrolet Cruze решили пойти навстречу владельцам данного авто и существенно улучшили конструкцию задних тормозных механизмов . Теперь для обслуживания ручника нет необходимости разбирать барабан, так как тяга колодочного тормоза под трос ручника выведена наружу. Этот момент позволяет существенно экономить и силы, и время при сервисе системы ручного торможения.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса — это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.
