Прокладка крышки клапанов – меняем без проблем

Вопросы выбора и замены прокладки клапанной крышки

Прокладка крышки клапанов — деталь важная, но недолговечная и довольно часто требует замены. Обычно замена прокладки выполняется в следующих ситуациях:

  • Появление утечек масла из-под крышки (это говорит о повреждении или разрушении прокладки вследствие механических и химических воздействий, или в результате естественных процессов старения);
  • При каждом ремонте газораспределительного механизма;
  • В случае капитального ремонта силового агрегата или замене отдельных его деталей или агрегатов — ГБЦ, крышки клапанов и других;
  • При регламентном ТО, если это предусмотрено производителем двигателя.

На замену следует выбирать прокладку, предназначенную для данной конкретной марки и модели силового агрегата, так как детали для других моторов просто не подойдут по размерам и конфигурации. Однако здесь возможны варианты по выбору материала изготовления прокладки. Для новых автомобилей на гарантии необходимо использовать прокладку из того материала, который указан производителем, в этом случае и замену детали нужно доверять только специалистам.

Для других авто можно выбрать прокладку из резины, паронита или резинопробки — в принципе, современные прокладки стандартизированы по характеристикам, поэтому все они имеют приблизительно одинаковые характеристики. Правда, здесь нужно помнить о прочностных качествах и удобстве установки прокладок из различных материалов

Например, наиболее жесткими являются паронитовые прокладки, поэтому их устанавливать проще всего, а резинопробковые изделия, напротив, легко деформируются и разрываются, поэтому их монтаж наиболее сложен и требует особой осторожности

Замену прокладки крышки ГБЦ необходимо выполнять в соответствии с инструкцией по ремонту транспортного средства. Обычно эта работа сводится к следующему:

  1. Демонтировать оборудование, затрудняющее доступ к клапанной крышке — снять фильтр, убрать различные патрубки;
  2. Снять крышку, убрать старую прокладку, прочистить привалочные поверхности крышки и ГБЦ;
  3. Установить новую прокладку;
  4. Установить крышку, затянуть болты в правильном порядке — крест-накрест от центра к краям.

Для монтажа некоторых типов прокладок может потребоваться обезжирить поверхности прилегания ГБЦ и крышки, а после установки в некоторые места ввести герметик (или обработать им стык деталей) — об этом особо указывается в инструкции. При верном выборе и замене прокладки, при ее установке без перекосов в затяжке болтов и без других ошибок объем под крышкой будет надежно герметизирован, поэтому двигатель останется чистым, а клапанный механизм защищенным от различных негативных воздействий.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

  1. Открываем капот и снимаем минусовую клемму с аккумулятора.

    Снимаем минусовую клемму.

  2. Откручиваем пластиковую декоративную накладку.

    Пластиковая накладка отмечена стрелочкой.

  3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

    Послабляем хомут и снимаем шланг справа.

    Снимаем два шланга слева.

  4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

    Отключаем колодку проводов от датчика положения распредвала.

  5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
  6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

    Проверяем состояние и натяжение приводного ремня.

  7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

    Откручиваем болты крепления крышки ключом на 10.

  8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

    Снимаем крышку головки блока цилиндров.

  9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

    Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

  10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

  11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

  12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

  13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

  14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

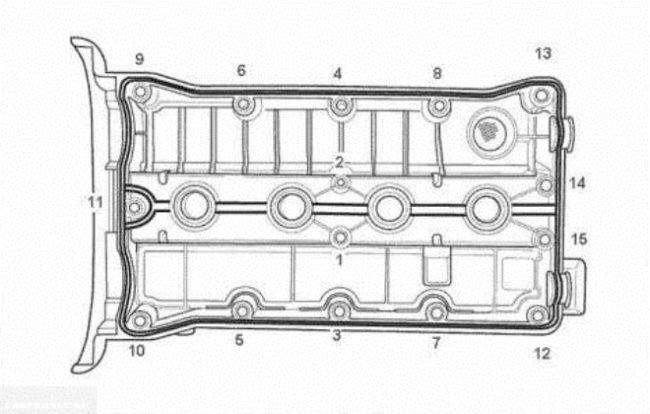

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

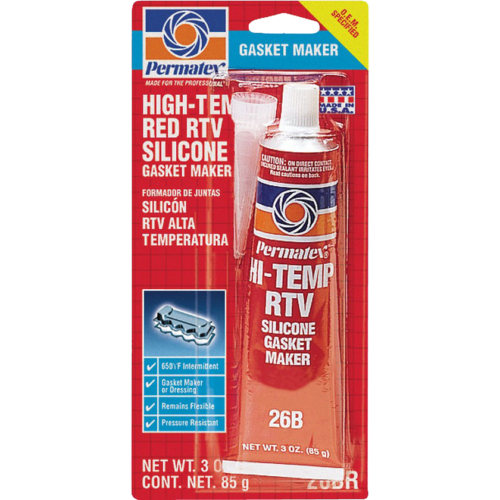

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Как выполнить замену прокладки клапанной крышки?

Если требуется замена прокладки клапанной крышки, то не стоит спешить с обращением к специалистам. Такую процедуру вполне возможно выполнить самостоятельное, главное точно знать, как это делается. Для выполнения замены необходимо придерживаться следующей последовательности действий:

  1. Приобрести новую прокладку, герметик и обезжиривающее вещество;
  2. Отсоединить все патрубки от крышки блока цилиндров;
  3. Снять резиновые колечки под болты;
  4. Прочистить места соединения крышки и ГБЦ;
  5. Взять новую прокладку и установить на ГБЦ;
  6. Установить на место крышку и закрутить болты.

Как видно, в целом процедура замены крышки не представляется чем-то из ряда вон выходящим. Выполнить ее возможно собственными силами, главное делать все в правильной последовательности, без лишней спешки и аккуратно.

Подробнее о замене прокладки клапанной крышки будет рассказано в этом видеоролике:

Лабиринт по определению чистый. За 3 ткм так не забивается. если только изначально не правильно собради

Проверь клаппанную крышку не пропелером ли она нет ли трещин (мой вариант с завода при этом 2 раза садили на герметик и по барабану)

Сомневаюсь что крышку можно вывести на наждаке(имеется огромный камень)углы все равно» заваливаются»Только на фрезере или плоскошлифовальном станке,цена будет немалая.

а идеально выводить и не надо, прокладка то есть. Тоже выводил на камне.

по поводу герметика — я свое мнение написал (проходили уже и не только я)

После капиталки ее посадили на герметик. Отъездил обкатку сдал на замену масла и регулировку. Проехал от сервиса 2 км — маслом залило коллектор вонища и дым. Прокладка вылезла сзади. Сдал обратно вместе с новой прокладкой. Посадили на герметик. Через5 дней снова вылезла теперь спереди. как ее там закрепить? Или может есть какие народные решения типа вырезать из чего невылезающего?

О! У меня две крышки Заходи, подарю одну

Ипать как вы так закручиваете я в шоке шобы прокладку выдавливало.

Я отверточкой себе спокойно затянул и нормально все прилегает, походу ничо даж не течот, т оможет вы много масла залили шо оно у вас пробивает. ДА и зачем его там сильно затягивать хочете ресьбу посбивать в головке которая из алюминивого сплава сделана. И никакого там герметика нахер ненада, темболее на резиновую прокладку герметиком мажут жибашо прокладку паддона.

Кароче видимо Сила есть ума ненада, не зря там на заводе винт поставили. Шобы всякие не перекручивали.

Течь прокладки клапанной крышки двигателя является достаточно распространенным явлением на многих автомобилях. Стоит отметить, что степень износа мотора в этом случае не всегда является главным показателем, так как утечки моторного масла чрез крышку клапанов часто появляются на практически новых ДВС и моторах с небольшим пробегом. Что касается агрегатов с достаточно большим сроком службы (особенно на бюджетных авто), владельцы таких машин протечки крышки клапанов воспринимают практически как норму. При этом также параллельно имеется много двигателей (чаще на моделях среднего класса и выше), на которых прокладка крышки не течет.

Начнем с того, что протекающая прокладка клапанной крышки двигателя является неисправностью, так что игнорировать данную проблему и просто компенсировать снижение уровня моторного масла периодическими доливами смазки не стоит. В подобной ситуации лучше один раз правильно поменять прокладку клапанной крышки. Далее мы рассмотрим, для чего нужна прокладка крышки клапанов, почему она течет, а также как производится подбор и замена прокладки клапанной крышки двигателя.

Читайте в этой статье

Меняем прокладку клапанной крышки своими руками

Когда прокладка клапанной крышки, которая находится под капотом автомобиля, начала пропускать масло, автомобилисту стоит подготовиться к серьёзным проблемам. Клапанные крышки – это первые детали, на которые сразу падает взгляд, когда открывается автомобильный капот. Некоторые автомобилисты предпочитают окрашивать крышки вместе с воздухоочистителем в яркие цвета.

Крышка клапана выполняет достаточно простую задачу – закрывает механизм газораспределения и горловину для заливки моторного масла. К головке клапана этот элемент крепится несколькими болтами либо гайками. Между данными элементами обязательно размещается прокладка крышки клапана.

Зачем нужна прокладка крышки клапанов?

Прокладка под клапанную крышку – деталь, на первый взгляд, незначительная и тем более не влияющая на мощностные характеристики автомобиля или ухудшающая нормальное функционирование его мотора. Каждый ответственный автолюбитель обязан следить за её состоянием, производя её замену при первых признаках протекания.

Прокладку изготавливают из особого резинового состава, сохраняющего свои свойства даже при резких перепадах температур, а также не взаимодействующего с моторным маслом. Но со временем элемент всё же теряет свои свойства и становится твёрдым, покрывается микротрещинами, через которые и просачивается масло. Даже самая незначительная течь может привести к внешнему загрязнению силового агрегата, которое впоследствии очень сложно очистить. И, естественно, такое явление не добавит стабильности работе двигателя внутреннего сгорания.

Как и когда следует менять прокладку?

Активно эксплуатируя свой автомобиль, вы не избежите частой замены прокладок крышек клапанов. Зачастую это происходит в следующих ситуациях:

– при проведении текущего либо капитального ремонта автомобиля;

– во время утечки смазки в соединительном месте крышки и головки;

– при демонтаже механизма газораспределения с целью его ремонта или проведения технического обслуживания.

Когда нужно менять прокладку? Некоторые очень скрупулезные автомобилисты, достаточно ответственно подходящие к состоянию своих четырехколесных любимцев, производят замену прокладки крышки клапана вместе с моторным маслом. В таком, казалось бы, параноидальном поведении присутствует очень здравый расчет. Они полностью оберегают двигатель от протекания. Так же в процессе замены прокладки можно в очередной раз продиагностировать узлы механизма газораспределения на предмет износа и повреждений.

Как поменять прокладку клапанной крышки? Перед заменой интересующей вас детали подготовьте качественный герметик для крышки, выдерживающий высокие температуры, новую прокладку и обезжиривающий состав. Замена прокладки – предельно простой процесс:

– снимите корпус очистителя воздуха;

– открутите болты по всему периметру;

– снимите навесное оборудование, если есть таковое;

– удалите остатки герметика и обработайте обезжиривающим материалом;

– новую прокладку следует смазать герметиком с двух сторон и смонтировать на соответствующее ей место.

Особенности замены прокладки крышки клапанов

Как показывает предыдущий раздел, замена прокладки крышки клапана не отличается особой сложностью. Но те, кто собирается выполнять данную операцию впервые, могут столкнуться с таким неприятным явлением как течь масла из-под новой прокладки, которая усилилась ещё больше. Зачастую такая ситуация возникает, когда:

– перекосило болты крышки из-за неравномерного затягивания её креплений;

– применяется некачественный состав для герметизации или он наносится неравномерно на линию стыка;

– используется некачественная прокладка.

Данные проблемы решаются несложным образом. Просто приобретите качественную прокладку на замену и хороший герметик, примените динамометрический ключ, чтобы правильно распределить усилия при затягивании болтов, соответственно инструкции по эксплуатации вашего автомобиля. И тогда никаких осложнений при замене прокладки не будет.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?Да Нет

Фасовка и комплектация

Обычно производители выпускают небольшие тюбики с герметиком, для устранения проблемы нет необходимости использовать много средства, поэтому обычно в тюбике находится объем жидкости до 100 грамм. Тара помогает сохранить нужные свойства герметика надолго. Чтобы наносить слой было проще, кончик делает специальным с дозатором, это позволяет:

  • Регулировать количество наносимого средства;
  • Ровно наносить слой;
  • Сохраняются технические характеристики.

Если за раз весь объём не использован, то можно будет до окончания срока годности еще нанести слой, тогда наконечники стоит прочистить острым инструментом. Для автомастерских реализуются тары большего объема, наносят состав с помощью специальных пистолетов.

Чтобы наносить слой было проще, кончик делает специальным со дозатором.

Зачем нужна такая замена

Если взять конструирование автомобиля в целом эта прокладка не является такой значимой деталью, как скажем, колеса, мотор или руль. Она не оказывает никакого влияния на технические параметры работы двигателя, мотора или самого автомобиля в целом. Однако из-за отсутствия ухода за ней могут появиться различные повреждения, трещины и другие проблемы которые влияют на чистоту мотора. Именно поэтому замену прокладки нужно проводить своевременно и не отлагаемо.

Горловину принято считать одним из важных элементов клапанной крышки, которая является посредником, когда моторную смазку добавляют с систему. Сама прокладка сделана из резины и дополнительных примесей для большего удержания воды, она находится между головкой ГРИ и некоторыми креплениями. Клапанные прокладки сделаны уникальным образом – ни из-за самых низких, ни из-за самых высоких температур не могут произойти изменения технических параметров прокладок. В роботе прокладки не соприкасаются с маслом. Процесс, когда прокладка начинает течь является незначительной проблемой и в тот самый момент колоссальной. Одной из причин такого явления можно назвать срок службы прокладки, так как со временем, она теряет свою эластичность и начинает твердеть. Вследствие этого на ее поверхности появляются микротрещины, через которые начинают проходить маленькие порции масла. Как следствие вокруг двигателя образуется корка из грязи, которая только ухудшает его работоспособность.

Клапанная крышка на Шевроле Круз: распространенные причины неисправности, замена прокладки и способы устранения течи, инструкция по ремонту и эксплуатации

На данный момент на рынке представлено несколько комплектаций автомобиля Шевроле Круз, которые в основном комплектовались двигателями объемом 1,8 и 1,6 литра с автоматической коробкой передач, а также на эти автомобили устанавливалось несколько серий механических трансмиссий. Как и любая марка, автомобили Chevrolet Cruze имеют ряд типичных недостатков и недостатков.

К распространенным неисправностям Круза можно отнести выход из строя прокладок теплообменника. Это характерно для модели с двигателями 1,6 и 1,8 л во всех комплектациях, вне зависимости от установленной на автомобиле коробки. Замена прокладок теплообменника на Cruze занимает около 4 часов и выполняется при снятом выпускном коллекторе. Для проведения этой процедуры у нас есть все необходимые запчасти на наших складах.

На моделях с двигателями 1.8 очень часто выходит из строя термостат. Эта деталь управляется электроникой и в случае выхода из строя термостата блок управления двигателем обнаруживает ошибку P0597, после чего двигатель перестает нормально работать. При обнаружении данного дефекта рекомендуется заменить термостат на новый.

Конструктивно один недостаток, который позже был устранен концерном General Motors при производстве автомобилей Chevrolet Cruze, – это выход из строя шестерен распредвала. Бывает, это примерно от 60 000 до 80 000 км. Симптом простой: при холодном пуске появляется характерный металлический стук в области ремней привода двигателя. Если этот дефект обнаружен, рекомендуется заменить узел шестерни распределительного вала. Устранение этого дефекта требует смены, а все необходимые запасные части можно приобрести на наших складах группы компаний Chevy Plus.

От 80 000 до 100 000 км рекомендуется обратить особое внимание на помпу. Типичный отказ насоса – это утечка антифриза из уплотнения выходного вала

Замена помпы занимает от полутора до 2 часов, рекомендуется использовать оригинальные или неоригинальные запчасти проверенных производителей.

На 1,8- и 1,6-литровых моделях Chevrolet Cruze катушки зажигания – лучшее место. Рекомендуется немедленно заменить блок катушки зажигания, если на комбинации приборов загорается сервисный значок и после компьютерной диагностики обнаруживаются пропуски зажигания. Причина выхода из строя катушек зажигания: несвоевременная замена свечей зажигания, а также несоблюдение регламента промывки форсунки и возможность использования неоригинальных свечей зажигания некачественного качества.

очень важно следить за состоянием радиаторов АКПП и двигателя. Они очень боятся перегрева

Забитые радиаторы приводят к повышению температуры моторного отсека, что в свою очередь отрицательно сказывается на состоянии и потере эластичности всех резиновых соединений и сальников, а это приводит к утечкам масла.

Замена прокладок клапанной крышки – очень частая работа, которую необходимо выполнять на автомобиле Шевроле Круз после небольшого перегрева.

Раз в год или при пробеге 30 000 – 40 000 км рекомендуется производить чистку дроссельного узла с дальнейшей его адаптацией.

Для улучшения работы АКПП рекомендуется установить дополнительный радиатор для охлаждения трансмиссионного масла – это увеличит срок службы трансмиссии и позволит избежать дорогостоящего ремонта АКПП.

Типичной неисправностью также является выход из строя клапана управления АКПП. Эта деталь дорогая и выходит из строя из-за перегрева масла в коробке. В тот же день заменяем и ремонтируем гидроблок АКПП .

Из-за перегрева очень часто протекают патрубки охлаждения АКПП. Чтобы избежать этой проблемы, рекомендуется содержать в чистоте радиаторы и охлаждающие вентиляторы.

Из-за преждевременной замены масла в системе гидроусилителя руля может выйти из строя насос гидроусилителя рулевого управления, что сделает рулевую рейку непригодной для использования, мелкие сколы, образовавшиеся из-за отказов, забивают трубопроводы высокого и низкого давления, что также необходимо заменить в случае аварии неудачи.

Типичная неисправность при большом пробеге – утечка в прокладке масляного насоса, которая возникает при пробеге 120 000 км или на автомобилях, где забиты радиаторы и агрегаты перегреваются.

При каждом плановом техническом обслуживании рекомендуем проходить полную компьютерную диагностику автомобиля, это позволит избежать дорогостоящего ремонта и оперативно выявить возникающие неисправности и неисправности. Команда профессиональных мастеров и механиков Chevy Plus приглашает вас на техническое обслуживание.

Устройство и неисправности системы вентиляции картера

Все бензиновые моторы имеют «сдвоенную» систему вентиляции картерных газов – одна ее часть работает при больших оборотах, а вторая – только на холостом ходу. В состав этого устройства входят:1. Трубки из плотной резины – отводят избыток газов, поступающих в картер и нарушающих нормальную работу мотора.Картерные газы отсасываются через воздушный фильтр, откуда поступают во впускной коллектор. Агрегаты, оборудованные впрыском топлива, имеют одну трубу отсоса с разделяющимся каналом. Отвод большего диаметра входит в коллектор перед дроссельной заслонкой, а меньшего – после нее. Именно через него осуществляется вентиляция картера на холостом ходу.2. Клапан вентиляции – регулирует давление газов, поступающих в коллектор. На холостом ходу (при незначительном разрежении) он находится в открытом состоянии, а закрывается только с увеличением оборотов. Неправильная работа клапана приводит к образованию «бедной» смеси, мотор начинает «трясти» и он «глохнет».3. Маслоотделитель – предотвращает попадание масляных паров в камеру сгорания, уменьшая тем самым образование сажи. Когда маслоотделитель забивается нагаром, его нормальная работа нарушается, масло проникает в воздушный фильтр, а оттуда во впускной коллектор

Мотор начинает «дымить».Перед тем как устранить течь масла в двигателе, следует обратить внимание на такой момент: когда трубки – каналы вентиляции – забьются шлаками и гарью, работа системы нарушится, а выхлопные газы создадут избыточное давление

Большинство уплотнений не смогу выдержать такой нагрузки и начнут пропускать газы, перемешанные с маслом.Крайне важно добиться нормальной вентиляции картера! Проверить эффективность системы можно простым способом – положив на маслоналивную горловину кусок гладкого картона. При оборотах в 1000 об/мин картон должен плотно прижаться к поверхности за счет разрежения, создающегося в картере

Отметим, что если поршневая группа очень изношена, то нужного результата невозможно добиться и при 2000 об/мин. Выхлопные газы будут «массово» прорываться через кольцевые уплотнения, превращая борьбу с утечкой в практически бесполезное занятие.Итак, мы рассмотрели влияние системы картерной вентиляции на образование течи. Теперь нужно определить наиболее проблемные точки двигателя – те места, где утечка образуется чаще всего, а также отметить возможные способы устранения этой проблемы

При оборотах в 1000 об/мин картон должен плотно прижаться к поверхности за счет разрежения, создающегося в картере. Отметим, что если поршневая группа очень изношена, то нужного результата невозможно добиться и при 2000 об/мин. Выхлопные газы будут «массово» прорываться через кольцевые уплотнения, превращая борьбу с утечкой в практически бесполезное занятие.Итак, мы рассмотрели влияние системы картерной вентиляции на образование течи. Теперь нужно определить наиболее проблемные точки двигателя – те места, где утечка образуется чаще всего, а также отметить возможные способы устранения этой проблемы.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

  1. Открываем капот и снимаем минусовую клемму с аккумулятора.

    Снимаем минусовую клемму.

  2. Откручиваем пластиковую декоративную накладку.

    Пластиковая накладка отмечена стрелочкой.

  3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

    Послабляем хомут и снимаем шланг справа.

    Снимаем два шланга слева.

  4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

    Отключаем колодку проводов от датчика положения распредвала.

  5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
  6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

    Проверяем состояние и натяжение приводного ремня.

  7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

    Откручиваем болты крепления крышки ключом на 10.

  8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

    Снимаем крышку головки блока цилиндров.

  9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

    Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

  10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

  11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

  12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

  13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

  14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

  1. Набор ключей и отвёрток.
  2. Плоскогубцы.
  3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Как устранить течь масла из-под крышки клапанов

Клапанная крышка устанавливается сверху на головку блока цилиндров через уплотнительную прокладку или на герметик, закрывая механизм газораспределения. Также в данном элементе выполнено отверстие для заливки масла в двигатель (маслозаливная горловина).

Главной задачей крышки клапанов является герметизация ГРМ, что позволяет избежать разбрызгивания смазки и предотвратить попадание грязи и влаги внутрь двигателя. Также снятие крышки обеспечивает возможность быстрого получения доступа к некоторым элементам газораспределительного механизма без необходимости снимать ГБЦ целиком.

В процессе эксплуатации транспортного средства на многих ДВС независимо от пробега появляется масло на крышке головки блока цилиндров. В одних случаях течет масло из-под болтов клапанной крышки, в других утечка происходит в месте соединения крышки с головкой блока.

В этой статье мы поговорим о том, почему течет масло из-под клапанной крышки, а также как устранить такие утечки смазочного материала. Параллельно будет рассмотрен вопрос, что делать, если обнаружена течь масла из-под головки блока цилиндров.

Причины течи масла из-под клапанной крышки

Течь масла может происходить через маслозаливную горловину, в месте прилегания крышки клапанов к головке блока, а также в местах крепления крышки к ГБЦ болтами.

Реже потеки масла можно обнаружить на самом корпусе клапанной крышки. Это указывает на дефекты и трещины корпуса, также возможно наличие производственного брака.

Как известно, моторное масло в системе смазки двигателя подается к различным элементам и узлам ДВС под определенным давлением, которое создается благодаря работе маслонасоса.

  • В том случае, если течь масла замечена в области болтового соединения или смазка вытекает из горловины, тогда наиболее вероятной причиной специалисты считают повышение давления в системе смазки двигателя.
  • Наличие потеков масла в месте соединения крышки с головкой блока также может указывать на увеличение давления в системе. Параллельно с этим волне допускается износ прокладки или недостаточное уплотнение в области соединения крышки клапанов и головки блока цилиндров.

Отметим, что прокладка клапанной крышки является резинотехническим изделием. При этом условия работы данного уплотнителя таковы, что указанный элемент работает с учетом постоянного перепада температур (высокий нагрев и охлаждение). Вполне очевидно, что резина в подобных условиях постепенно теряет эластичность и твердеет, в структуре материала появляются трещины. В результате прокладка перестает плотно прилегать к поверхностям крышки и головки. В таком случае проблема решается заменой прокладки крышки клапанов.

Рекомендуем также почитать статью о том, как заменить прокладку клапанной крышки своими руками. Из этой статьи вы узнаете о доступных способах замены прокладки клапанной крышки в гаражных условиях, а также о различных тонкостях и нюансах во время проведения данной процедуры.

Добавим, что приведенные выше утверждения распространяются и на прокладку ГБЦ. Масло из-под головки блока цилиндров также может течь в случае роста давления в системе смазки, а еще в результате возникновения дефектов прокладки головки блока

Единственное, в этом случае нужно уделить внимание состоянию привалочных плоскостей головки и самого блока цилиндров

Например, перегрев двигателя может привести к тому, что ГБЦ «повело», то есть головка не прилегает к БЦ так, как нужно. В этом случае проблему не удается решить только заменой прокладки и нанесением свежего герметика. В подобной ситуации необходима шлифовка головки блока цилиндров.

Еще следует отметить, что следы масла и потеки смазки на двигателе также могут появляться в том случае, когда течь идет через прокладку выпускного коллектора. Бывает так, что мастера приходят к поспешному выводу о том, что течет масло из-под головки блока цилиндров, после чего сразу начинают менять прокладку ГБЦ.

При этом по внешним признакам такая утечка во многих случаях похожа на течь прокладки головки, хотя масло на самом деле вытекает через прокладку коллектора. Во время проведения диагностики этот факт нужно учитывать, рекомендуется отдельно проверять данный элемент.

Течь масла из-под клапанной крышки: высокое давление в системе смазки двигателя

Итак, если с прокладками все понятно, то протечки масла в результате высокого давления в смазочной системе требуют отдельной диагностики двигателя. Одним из основных способов на начальном этапе можно считать замер давления масла в системе смазки.

Что в итоге

Напоследок хотелось бы добавить, что не всегда причиной утечек масла через прокладку является сам уплотнительный элемент. Дело в том, что на многих автомобилях клапанная крышка изготовлена из пластика. Это означает, что в процессе длительной эксплуатации, а также в результате перегрева мотора и по ряду других причин именно крышка становится дефектной. Другими словами, деформация прилегающей поверхности приводит к тому, что крышка клапанов не прилегает к прокладке должным образом. В таком случае указанный элемент меняется вместе с прокладкой.

На практике это означает, что достаточно сменить тип масла на более подходящий качественный вариант. После смены смазочного материала так называемое «запотевание» клапанной крышки и даже незначительные утечки масла могут исчезнуть сами собой. Данное утверждение справедливо и для сальников распредвала, коленчатого вала, нижних колец инжекторных форсунок и других уплотнительных элементов двигателя.

Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
