Проверка и ремонт генератора ВАЗ 2109

Возможные неисправности

Перед тем, как снять генератор и произвести ремонт разобранного устройства, рассмотрим основные неисправности, характерные для этого узла:

При включенном зажигании не горит лампочка механизма. Как правило, такая проблема связана с поломкой замка зажигания, возможных обрывах в проводе либо поломкой предохранителя. В первую очередь, необходимо произвести диагностику предохранителей и проводки, электроцепь прозванивается с помощью тестера.
Лампочка узла не горит, при этом аккумулятор сильно разряжается, но контрольные приборы функционируют нормально. Обычно причина поломки в этом случае заключается в работоспособности генератора. Речь идет о возможном замыкании диодов, плохом контакте подключения обмотки возбуждения, выходе из строя реле или неработоспособности щеткодержателей. Кроме того, в некоторых случаях проблема может крыться в обрыве проводки которая идет от генераторного узла к контрольному щитку. Возможно, причиной является просто плохой контакт самой лампочки или ее выход из строя. Чтобы давая ток, узел мог работать нормально, все его элементы должны быть работоспособными. Если проблема заключается в щетках, то их необходимо заменить на аналогичные таких же размеров.
Лампочка узла работает при включенном моторе, при этом аккумулятор может перезаряжаться

В первую очередь, обратите внимание на работоспособность регулятора.
При функционирующем моторе лампочка на приборной панели горит очень ярко или только на 50%. В этом случае необходимо продиагностировать ремень генератора ВАЗ — возможно, он износился или просто ослаб

Проблему может решить замена ремешка или его натяжка. В некоторых случаях причина неисправности кроется в замыкании обмотки статора на массу или обрыве цепи. Также проблема может заключаться в неработоспособности диодов либо отпайке выходов ротора от контактных колец. Неисправность можно попытаться решить путем пайки выводов.
Если узел очень сильно шумит, для начала следует проверить подшипниковое устройство. Кроме того, появление шума может быть обусловлено замыканием обмотки статора на массу или замыканием одного из диодных компонентов (автор видео — Вячеслав Ляхов).

Проверка генератора

Необходимо проверить авто генератор на ваз 2109, чтобы выяснить причину неисправности:

• Если присутствуют посторонние шумы в его работе – скорее всего, износились подшипники вала электрогенератора
• Пониженное напряжение на «выходе» электрогенератора – означает износ щеток(см.Ваз 2109: замена щеток генератора своими силами) либо слабое натяжение приводного ремня
• Повышение либо понижение напряжения на «выходе» могут быть последствиями неисправности диодного моста электрогенератора

Чтобы выполнить первичную диагностику неисправностей – вам достаточно выполнить такие несложные процедуры:

• Проверяем, с помощью вольтметра, напряжение на аккумуляторных клеммах. Когда мотор запущен и электрогенератор исправен, напряжение на клеммах батареи должно колебаться от 13,8 вольт до 14,5 вольт
• Включаем двигатель и прислоняем ладонь к корпусу электрогенератора, чтобы выявить вибрацию. Когда увеличен износ подшипников, вибрация, которая передается на корпус электрогенератора, будет легко ощутима, а перепутать ее с другой посторонней вибрацией просто невозможно
• Проверяем натяжение ремня электрогенератора: при остановленном моторе надавите на ремень пальцем – прогиб под воздействием пальца не должен составлять более 1 — 1,5сантиметра

Прежде чем снимать сам электрогенератор, во избежание лишней и ненужной работы, снимите сначала своими руками реле, расположенное на корпусе электрогенератора и проверьте состояние щеток и самого реле в частности:

• Снятие реле не требует снятия генератора с двигателя
• Реле в генераторе располагается в задней части, и прикреплено к нему всего лишь двумя болтами
• Для их откручивания Вам потребуется «крестовая» отвертка
• Откручивать болты следует аккуратно, иначе уроните их защиту картера, а доставать их оттуда станет дополнительной проблемой
• Чтобы окончательно снять реле вам необходимо будет отсоединить проводок с контактом типа «мама»

Проверка состояния реле

После снятия, необходимо сразу проверить работоспособность реле — регулятора напряжения, а так же щеткодержателя и на всякий случай конденсатора, снятого с генератора:

• Для проведения проверки вам понадобится источник питания, с возможностью переключения (изменения значения) напряжения
• Например, подойдет зарядка для вашего аккумулятора
• А еще пригодится контрольная лампочка стандартного напряжения
• Подключаем контрольную лампочку к щеткам реле – регулятора
• Затем подключаем напряжение 12Вольт, подсоединив минус к массе, а плюс кидаем на клемму реле – регулятора напряжения, как на фото ниже
• Контрольная лампочка при этом должна загореться
• Теперь увеличиваем подаваемое напряжение до 15-16Вольт
• Контрольная лампочка после этого должна погаснуть

Такая проверка покажет нам, если лампочка при повышении напряжения все же не погасла либо она вообще загоралась еще в первом случае, тогда неизбежна замена реле на генераторе ваз 2109 со щеткодержателем в сборе.

Схема подключения питания и контрольной лампы к реле – регулятору для проверки его исправности

Если с реле – регулятором все в порядке остается проверить состояние щеткодержателя, для этого:

• Необходимо нажатием пальцев проверить сначала легкость перемещения самих щеток в их посадочных местах (пазах), а затем измерить величину выступания щеток
• Эта величина должна быть не меньше чем 5миллиметров
• Не допускается появления на поверхности щеток следов от разнообразных механических повреждений — глубоких царапин, сколов, трещин
• Щетки с дефектами, повреждениями либо не соответствующие допустимой длине следует заменить (отдельно, либо в сборе с реле, если устраивает цена)

Щетки с дефектами

Завершаем проверку выявлением состояния конденсатора (при необходимости). Для проверки нам понадобится мегомметр либо обычный мульти тестер, включенный в режиме измерения сопротивления до 1-10МегаОм:

• Включите прибор, который будет показывать значение сопротивления, стремящееся к бесконечности
• Затем подключите выводы от тестера к конденсатору, наблюдайте в момент их подключения, должно происходить уменьшение сопротивления, а после этого сопротивление снова стремится к бесконечности
• При наблюдении такого явления знайте, что ваш конденсатор исправен
• Иначе приобретайте новый и выполняйте его замену
• Установите обратно в ваз 2109 реле на генератор

На этом проверка реле – регулятора окончена, все проще простого, на всякий случай можете ознакомиться с видео материалом на эту тему.

Монтаж генератора на ВАЗ

Сборку генератора и установка узла на автомобиль производится также, как и при демонтаже, только в обратной последовательности.

Установи генератор необходимо проверить правильность его работы и вашего ремонта.

Для этого выполните следующие действия:

— включите двигатель;

— прислушайтесь к работе генератора. Если нет посторонних шумов – значить вы сделали все правильно;

— обратите внимание на движение ремня. Он не должен хлюпать или свистеть

Сам ремень должен быть одет так, чтобы не было самопроизвольного смещения и соскальзывания его.

— зажмите аккуратно крепление генератора, не перетягивая крепежа. Так как при нагреве мотора и самого корпуса генератора возможно образование трещин в металле.

Теперь подготовленными раннее приборами для измерения тока и напряжения необходимо проверить все электротехнические характеристики установленного генератора.

Примените вольтметр, амперметр и реостат для этого. Показания приборов должны быть такими как в характеристике технического паспорта авто.

Обязательно проверьте частоту вращения ротора генератора. Это можно определить тахометром. Он находится на панели приборов.

Оптимальным показателем по тахометру считаются цифры от двух тысяч до пяти тысяч оборотов в минуту.

И еще вы должны знать, что генератор с аккумулятором работают совместно.

Конечно же, генератор есть основой выработки электрической энергии для автомобиля.

Аккумулятор выполняет функцию как резервный источник электричества. Он нужен естественно для пуска двигателя и для того, чтобы питать электронные устройства, когда мотор не заведен.

От того как эффективно работает генератор зависит состояние и работа аккумулятора.

Поэтому следя за эксплуатацией генератора и поддерживая его в исправности, вы продлеваете срок службы аккумулятора.

Видите, вы самостоятельно справились с задачей по ремонту генератора вашего автомобиля. И самое главное не потратили для этого ни одной копейки и без привлечения дорогостоящих специалистов со станции технического обслуживания.

Но если возникнут вопросы или непредвиденные проблемы при ремонте – обращайтесь ко мне в комментарии.

Всегда буду рад помочь вам советом.

Пониженное напряжение на генераторе.

Ещё одна не редкая неисправность, когда контрольная лампа при работе двигателя тухнет, но со временем появляются признаки посаженного аккумулятора. Причины этого может быть несколько. Первая причина это пробой основного диода выпрямительного моста. Выявляется путём замера напряжения на выводе 30 генератора при включенном и выключенном дальнем свете фар. Если при выключенных фарах напряжение норма или близко к ней, а при включенных начинает падать, то необходимо сменить диодный мост. Если установлен генератор КАТЭ, то это можно сделать, не снимая генератора с двигателя

Но прежде чем менять диодный мост обратите внимание на натяжку ремня и состояние шкива генератора. Если дно шкива блестит, то это свидетельствует о пробуксовке ремня из-за износа шкива, что является второй причиной слабой зарядки. В этом случае надо заменить ремень, а если новый ремень проваливается в ручей шкива, то необходимо заменить шкив

Натягивать через мерно ремень в таком случае не имеет смысла. Кроме того может привести к порче подшипников якоря

В этом случае надо заменить ремень, а если новый ремень проваливается в ручей шкива, то необходимо заменить шкив. Натягивать через мерно ремень в таком случае не имеет смысла. Кроме того может привести к порче подшипников якоря.

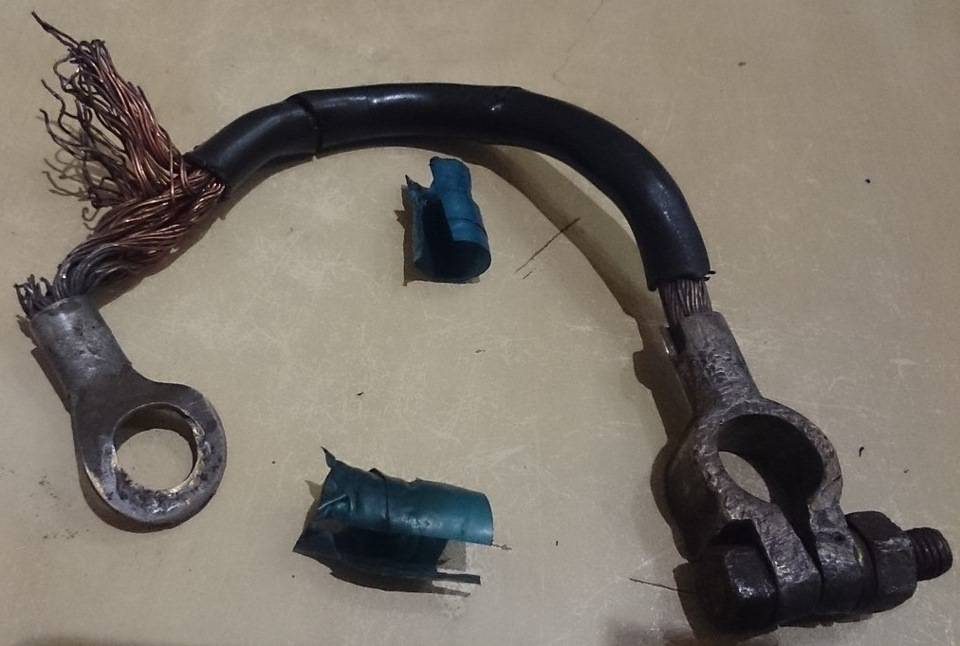

Так же слабой зарядки может быть в плохом контакте на выводе 30 генератора, в клеммах аккумуляторной батареи или в соединении минусовой клеммы с массой двигателя. Плохой контакт на выводе 30 обнаруживается на ощупь. Только при этом будьте осторожны. Вывод может иметь сильный нагрев. Если клемма не греется, то при помощи вольтметра проверьте напряжение по всем соединениям при включенном дальнем свете фар. Падение напряжения на 0,5 В свидетельствует о плохом контакте.

Все неисправности когда нет зарядки аккумулятора ваз 2109 описаные выше можно устранить самостоятельно и за небольшое время. Кроме описанных выше есть ещё много неисправностей, но для их обнаружения и устранения необходимы более глубокие знания и намного больше время. Останавливаться на них тут не имеет смысла.

admin 17/10/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Особенности конструкции

Автомобили ВАЗ 2109 могут комплектоваться двумя моделями генераторных устройств. Это 37.3701 и 9402.3701.

Описание конструктивных элементов первого:

• 1 — поджимной штуцер;
• 2 — втулка;
• 3 — буферный штуцер;
• 4 — задняя крышка узла;
• 5 — болт, фиксирующий выпрямительное устройство;
• 6 — сам выпрямительный узел;
• 7 — вентиль этого устройства;
• 8 — конденсаторный компонент;
• 9 — задний подшипниковый элемент вала роторного устройства;
• 10 — контактные кольца;
• 11 — шкив роторного устройства;
• 12 — щетка, подключенная к выводу В регулятора;
• 13 — контакт 30, необходим для подсоединения потребителей энергии;
• 14 — контактный элемент 61 генераторной установки;
• 15 — щетка, подключенная к выходу Ш на регуляторном механизме;
• 16 — контакт В этого элемента;
• 17 — само регуляторное устройство напряжения в бортовой сети;
• 18 — шпилька для фиксации генераторного агрегата к натяжной планке;
• 19 — крыльчатка;
• 20 — вал;
• 21 — шайбы для фиксации подшипникового устройства;
• 22 — упорное кольцо;
• 23 — передний подшипниковый элемент шкива роторного устройства;
• 24 — обмотка ротора;
• 25 — полюсный наконечник этого устройства;
• 26 — еще одна обмотка;
• 27 — статорный механизм;
• 28 — передняя крышка генераторного узла.

Схема модели устройства 37.3701 Конструкция агрегата 9402.3701:

• 1 — защитный кожух приспособления;
• 2 — контакт В+ для подключения электрооборудования машины;
• 3 — конденсаторное устройство;
• 4 — общий контакт дополнительных диодных элементов. Он подключается к выходу D+ на регуляторном приспособлении;
• 5 — фиксирующее устройство плюсовых диодов выпрямительного механизма;
• 6 — фиксатор для отрицательных диодных элементов;
• 7 — плюсовой диод;
• 8 — минусовой элемент;
• 9 — регуляторное устройство напряжения в электросети машины;
• 10 — задняя крышка генераторного агрегата;
• 11 — стяжной болт;
• 12 — передняя крышка генераторного агрегата;
• 13 — обмотка статора;
• 14 — упорное кольцо;
• 15 — передний подшипниковый элемент вала роторного механизма;
• 16 — вал;
• 17 — гайка;
• 18 — вал роторного механизма;
• 19 — конусообразная шайба;
• 20 — обычная шайба;
• 21 — полюсные наконечники роторного механизма;
• 22 — сердечник статорного устройства;
• 23 — втулка;
• 24 — обмотка роторного механизма;
• 25 — задний подшипниковый элемент шкива ротора;
• 26 — втулка подшипникового элемента;
• 27 — контактные кольца;
• 28 — держатель щеточного узла;
• 29 — контакты обмотки статорного механизма;
• 30 — дополнительный диодный элемент;
• 31 — общий контакт D.

Конструкция генератора 9402.3701 Карбюраторные силовые агрегаты оборудуются устройствами модели 37.3701, а инжекторы — 9402.3701. По конструкции эти узлы похожи, они являются синхронными электродвигателями переменного тока. Оснащаются встроенными выпрямительным блоком, основанным на кремниевых диодных элементах. А регуляторное устройство напряжения в них — электронное.

На автомобилях, выпущенных до 1996 года, в моделях 37.3701 использовались отдельные регуляторы и держатели щеток. В таких устройствах напряжение от вывода 30 поступало на контакт Б. В более поздних версиях данный параметр подается на выход В, поскольку Б отсутствует.

Замена и ремонт генератора на ваз 2109

При обнаружении каких-либо неполадок необходимо обязательно проводить только качественные работы по замене либо ремонту устройства. Не забывая правильно все подключить во время сборки. Так как это неплохая гарантия хорошей работоспособности отремонтированного либо замененного генератора.

Как снять генератор на ваз 2109

Более того заменять либо ремонтировать генератор можно не только на СТО, но и собственноручно.

1. Отсоедините колодку с проводом от клеммы генератора.

2. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.

3. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

4. Переместите генератор к двигателю и снимите ремень.

5. Отверните болт крепления регулировочной планки.

6. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

7. Снимите генератор с автомобиля.

8. Установите генератор в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня.

Но при этом постоянно следует придерживаться необходимых стадий:

• разборка,
• дефектовка,
• смена поломанных элементов,
• монтаж,
• подсоединение.

Замена генератора на ваз 2109 проводится примерно 30 минут. И для этого обязательно понадобиться взять накидные ключи на 10, 13 и 17, а также отвертки и тиски.

1. Отключается аккумулятор для обесточивания всей бортовой системы,
2. Отсоединяются все имеющиеся провода, которые связаны с генератором,
3. Полностью выкручивается верхняя гайка,
4. Снизу генератор держится благодаря длинному болту, который следует удерживать с помощью одного ключа, а вторым скручивать гайку,
5. Генератор аккуратно снимается,
6. Вынимаются все поломанные элементы и заменяются новыми,
7. Затем все снова собирается и устанавливается. Причем работа делается в обратном направлении.

И последний штрих – это обязательная проверка натяжения ремня генератора. Для этого надо зарядить аккумулятор и завестись, чтобы понять, что все снова работает так, как положено.

Ремонт генератора на ваз 2109

Ремонт генератора на ваз 2109 проводится лишь тогда, когда были обнаружены неисправности внутри аппарата. В такой непростой ситуации обязательно стоит сделать специальную диагностику мультиметром.

Благодаря основным принципам работы, получается весьма успешно заменять либо ремонтировать устройство. Но иногда остается только один выход – установка нового.

Главное помнить, что избежать всех вышеуказанных проблем поможет вовремя обнаруженная и выявленная поломка. Плюс можно надолго продлить срок службы самого генератора.

Самостоятельная проверка генератора

Самый простой способ — проверить предохранитель. Если он исправен, осматривается генератор и его расположение. Проверяется свободное вращение ротора, целость ремня, проводов, корпуса. Если ничего подозрений не вызвало, проверяются щетки и контактные кольца. В процессе работы щетки неизбежно изнашиваются, их может заклинить, перекосить, а канавки токосъёмных колец забиться графитовой пылью. Явный признак этого — избыточное искрение.

Нередки случаи полного износа или поломки, как подшипников, так и поломка статора.

Самая распространенная механическая проблема генератора – износ подшипников. Признак данной неисправности — вой или свист при работе агрегата. Конечно, подшипники нужно немедленно заменить, предварительно осмотрев посадочные места. Ослабление натяжения приводного ремня также может быть причиной слабой работы генератора. Одним из признаков может быть высокий по тону свист из-под капота, когда автомобиль газует или разгоняется.

Для проверки обмотки возбуждения ротора на короткозамкнутые витки или обрывы, нужно подключить мультиметр, переключенный в режим измерения сопротивления, к обоим контактным кольцам генератора. Нормальное сопротивление — от 1,8 до 5 Ом. Показания ниже свидетельствует о наличии короткого замыкания в витках; выше – прямой обрыв обмотки.

Для проверки обмотки статора на «пробой на массу», их нужно отсоединить от выпрямительного блока. При показаниях сопротивления, выдаваемых мультиметром, имеющих бесконечно большое значение можно не сомневаться в отсутствии контакта статорных обмоток с корпусом («массой»).

Для проверки диодов в блоке выпрямителя используется мультиметр (после полного отсоединения от обмоток статора). Режим проверки — «проверка диодов». Плюсовой щуп подсоединяется к плюсу или минусу выпрямителя, а минусовой – к выводу фазы. После этого щупы меняют местами. Если при этом значения показаний мультиметра сильно отличаются от предыдущих — диод исправен, если не отличаются — неисправен. Еще одним признаков, свидетельствующим о скорой „кончине“ диодного моста генератора — окисление контактов, а причина этого – перегрев радиатора.

Сборка генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Соберем после полной разборки генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Необходимые инструменты

— Ключ на «8» (торцевой или головка)

— Ключ на «10» (торцевой или головка)

— Шлицевая среднеразмерная отвертка

— Крестовая среднеразмерная отвертка

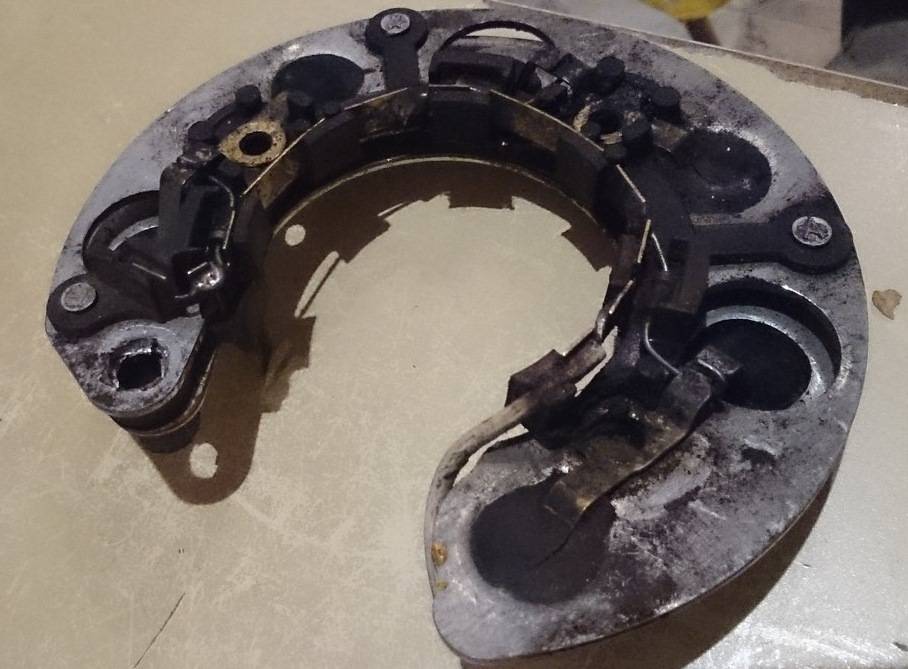

— Устанавливаем диодный мост (выпрямительный блок) в заднюю крышку генератора

Укладываем диодный мост вовнутрь крышки (нижняя часть подковы моста к кронштейну крепления генератора). См. фото выше. При этом пропускаем провод с наконечником через отверстие в задней крышке. Другой провод (вывод дополнительных диодов моста) устанавливаем в пластмассовую колодку на задней крышке (вывод «67» генератора). На наконечнике этого провода имеется металлический усик для фиксации, который нужно немного отогнуть. Продеваем через отверстие в диодном мосту и отверстие в крышке контактный болт. Он имеет пластмассовую втулку, которая вставляется в отверстие в крышке для изоляции болта от «массы». Временно фиксируем контактный болт гайкой М8 (ключ на «10»).

Выводы диодного моста на задней крышке генератора

— Устанавливаем статор генератора

Укладываем его в заднюю крышку. При этом пазы по бокам статора должны совпасть с отверстиями под стяжные шпильки в крышке. Присоединяем клеммы статора к диодному мосту. С обратной стороны крышки продеваем в отверстия три винта и крепим клеммы к мосту гайками М6 (ключ на «8»). На каждом винте должен быть установлен пластмассовый изолятор и скоба-ограничитель.

Устанавливаем статор генератора

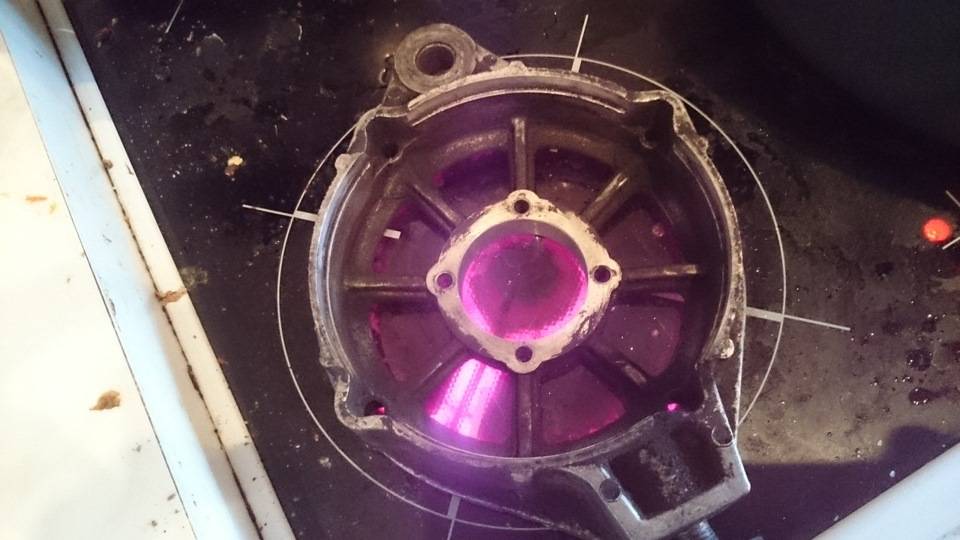

— Вставляем подшипник в переднюю крышку генератора

Если подшипник извлекался из передней крышки при разборке генератора, то при сборке запрессовываем в нее новый. Можно использовать отрезок трубы диаметром равным внешнему диаметру подшипника. См. «Замена подшипников генератора 37.3701». Устанавливаем переднюю и заднюю защитные крышки подшипника. Стягиваем их винтами. Гайки на винтах под ключ на «8» расположены со стороны передней части крышки.

Устанавливаем и закрепляем передний подшипник генератора

— Собираем и устанавливаем ротор генератора

Если снимался задний подшипник, то напрессовываем на вал ротора новый (отрезком трубы равным по диаметру внутреннему кольцу подшипника). Надеваем на вал ротора упорное кольцо. Насаживаем переднюю крышку с подшипником. Вставляем ротор задним подшипником в посадочное отверстие в задней крышке генератора.

Собираем и устанавливаем ротор генератора

— Стягиваем генератор длинными болтами

Продеваем четыре длинных стяжных болта через отверстия в крышках генератора (со стороны передней крышки). Затягиваем гайки болтов ключом на «10» крест накрест.

Вставляем ротор в заднюю крышку генератора 37.3701 и стягиваем длинными болтами

— Устанавливаем шкив генератора

Вставляем в паз на валу ротора шпонку. Насаживаем на вал шкив. Затягиваем при помощи ключа на «19» гайку шкива.

Устанавливаем шкив генератора

От проворачивания его можно удерживать при помощи продетой насквозь отверткой.

Фиксация шкива генератора

— Устанавливаем конденсатор

Крепим конденсатор винтом к задней крышке генератора при помощи шлицевой отвертки. Отворачиваем гайку на контактном боте генератора (вывод «30»). Надеваем на болт вывод конденсатора. Закрепляем его гайкой.

Устанавливаем конденсатор на генератор

— Устанавливаем регулятор напряжения

Вставляем регулятор напряжения щетками вовнутрь отверстия в задней крышке генератора (щетки должны стать на коллектор ротора). Закрепляем его на крышке двумя винтами, используя крестовую отвертку. Присоединяем наконечник провода идущего с диодного моста к выводу на регуляторе напряжения.

Устанавливаем регулятор напряжения на генератор

Все, генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 полностью собран

Примечания и дополнения

— На автомобилях до 1996 года выпуска регулятор напряжения генератора 37.3701 состоял из двух частей: собственно самого регулятора и щеточного узла. Это две отдельные детали. После 1996 года это единый узел.

— Конструкция шкива генератора 37.3701 может различаться. Шкив может быть цельным: крыльчатка и шкив – единый узел (как в описанной выше инструкции по сборке генератора), либо может состоять из отдельных деталей: крыльчатки и шкива, состоящего из двух половинок. Порядок установки такого шкива на вал ротора следующий: шайба, шпонка, крыльчатка, распорная шайба, две половинки шкива, еще одна шайба, гайка.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Лада 2109 Вишневая,Экспорт,люк)) › Бортжурнал › Генератор не дает зарядку. Ремонт генератора ВАЗ 2109

Началось все с банального.Пока не перегазуешь, заряда не будет.Горит лампочка АКБ и слабый заряд на приборке.Перегазовал — исправилось. Но бывало, что даже на оборотах лампочка АКБ тускло, но горит.Так проехал я неделю — полторы.Понимал, что надо поменять диодный мост. Год назад уже менял.

Однажды, утром понял, что я еду на АКБ. Доехал до работы, попросил в соседнем от работы автосервисе поставить АКБ на зарядку.Снял генератор, разобрал.На картинке показано отверстие, через которое нужно выбить второй подшипник.

оказалось, что у меня был плохой контакт от генератора №30. и еще хуже контакт от одного из 3-х контактов от катушки генератора(статора).В связи с этим, плохой контакт->нагревание-> диодный мост долго плавился,

Пошел в магазин, приобрел мост(заводской), заметил, что тот, что я ставил год назад фигня по качеству.Пока разбирал, сломал 2 винта от генератора. Один тот, который подгорал, между Статором и Диодным Мостом, второй(из четырех) — стягивающий генератор. Пришлось распиливать. Еле нашел им замену в хозяйственном магазине с метизами+болгарка, что бы подогнать под ВАЗовские хитрости.

Все собрал — ничего не происходит. Мне посоветовали поменять щетки. Но на первый взгляд они в рабочем состоянии. прозвонил — все ок. но заряда нет. В магазин поздно. Уже вечер.Приехал на АКБ домой. Побежал в другой магазин на следующий день. Приобрел щетки. Проверил в домашних условиях(как рекомендуют на видео — кручу рукой, выдает 2-3 вольта. то есть, работает.

Поставил — ничего не изменилось.

Замерил кабель Возбуждающий Первичную Обмотку на роторе — 10V. на АКБ — 12V.Сделал ход конем, кинул 12V напрямую с генератора №30 на №61(как на таблице) — генератор гудит, но заряд дает…

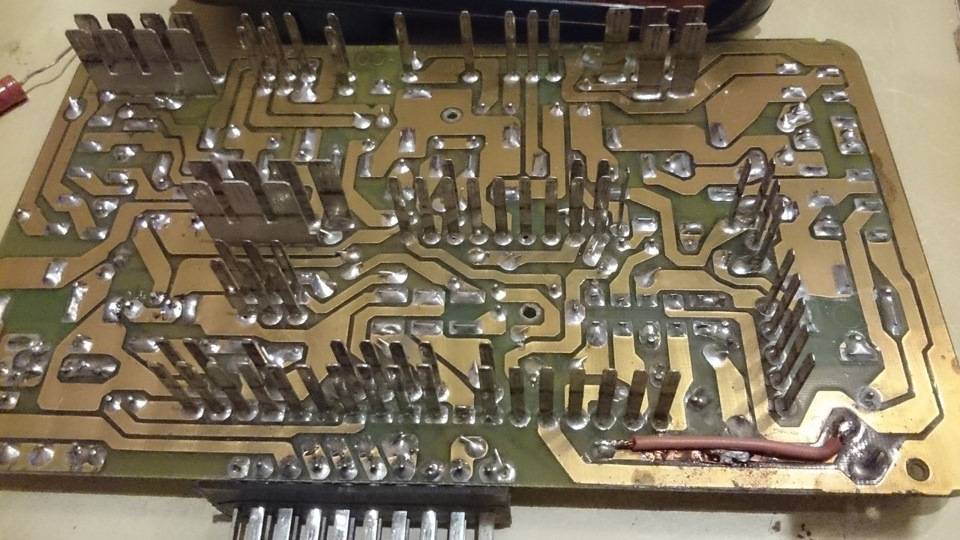

На №61 стало поступать 11V. на АКБ — 12V.Попробовал завести — заряда нет… Если напрямую, как писал ранее(с №30 на №61) — есть.Отследил, откуда идет (поступает) №61. Из блока управления…Наверное плохой контакт — не хватает ампер, чтоб возбудить ротор.Снял блок управления, пришел домой. Изучал. Проверил все диоды, которые были впаяны в блоке. Всё ок.

Начал искать. Перерыл весь интернет, и принцип работы и какие изменения несет блок.Откуда я нашел, что при включенном зажигании на провод №61 поступает 12V через лампочку АКБ. Соответственно может поступать чуть меньше.Нашел статью на drive2, собственно, благодаря ей и зарегался на данном ресурсе))В которой говорится о том, что в блоке нового образца не хватает двух резисторов.На следующий день (еле нашел) впаял данные резисторы…

Собрал блок, промазал герметиком…Втыкаю блок, поворот ключа зажигания, завелся — ничего… заряда НЕТ…Машина стоит уже 5 дней. Уже думал, может она устала и не хочет больше ехать…Истерика, паника, депрессия… Изучаю Автору без наличности…Успокоился, почитал интернет. Поменял практически все, что может повлиять на правильную работу.Осталось только поменять Ротор.

Сегодня поехал в магазин, докупил ротор(1400р), потому как на моем выработка 2-3мм.(Уже бы генератор купил целиком, скажете ВЫ)) )НО работало же. прозванивается. Можно было поменять кольца контактов, но их в продаже нет…Менять, так менять все… Купил первый подшипник и, на всякий случай, конденсатор №15.

Разобрал, все проверил, все повесил, немного потер наждачкой старый якорь от нечего делать… и понял, что я лоханулся…Во время ремонта, руки в масле, грязи. Протирание тряпочками — это только сбить пыль.От наждачки он стал блестеть как золото Скруджа Макдака…

Все собрал. поставил . АКБ уже никакой. Прикурил у соседа — заряд пошел… пошел на любых оборотах…Благодаря так же статье о резисторах))На радостях, пока машина заряжала АКБ поменял купленные ранее резинки дверного проёма и стекол.Еще предстоит поменять ремень ГРМ(сейчас езжу на половине, его сожрало) и звезды.

Надеюсь, что данная статейка поможет кому-то.Спасибо за внимание.Всем желаю удачи на дорогах и много счастья в жизни))

Цена вопроса: 2 200 ₽ Пробег: 17 000 км

Мощный генератор на Ваз 2109 Карбюратор

Замена генератора ваз

,Генератор ваз 80 ампер,установкагенератора ,Мощный генератор наВаз 2109 Карбюратор.

Если отыщите втулку, но без резинки. сможете использовать резинку от родного генератора, за ранее обрезав ее по размеру. Потом выбиваем из нижнего кронштейна разрезную металическую втулку на ее место ставим десяточную. Ремень генератор от 8-ми клапанной 10-ки (от 16-ти клапанника длиннее)

Процедура замены: Сначала необходимо решить вопрос с доступом. Естественно приподнять передок машины. так будет несколько удобнее работать, но это совершенно не непременно. Снимаем защиту картера и правый подкрылок (если они у Вас естественно). Потом правый брызговик мотора. Колесо есть вариант не снимать. довольно легко выкрутить руль на право по полной программке. Отключаем массу с аккума. Снимаем старенькый генератор, и далее верхний и нижний крепления, шкив генератора. Будет нужно прочистить отверстия в блоке под дополнительные болты крепления. Установка нового генератора и шкива никаких заморочек не вызывает. Перед установкой брызговика мотора, хорошо сделать тут отверстие под торцевую головку прямо напротив болта шкива генератора и закрыть ее подходящей заглушкой. По другому при Замене ремня генератора либо ГРМ Для вас придется снимать брызговик и защиту, т.к. сейчас к болту шкива уже по-другому просто не подобраться.
