Что такое двигатель GDI

Основные преимущества

Изучив плюсы и минусы двигателей GDI, можно сделать некоторые выводы относительно этих силовых установок и используемой системы подачи топлива.

Все свои ключевые преимущества мотор получает именно от возможности работать на более бедной смеси при малых и средних нагрузках. Изменение соотношения топлива и воздуха позволяет сократить количество потребляемого топлива. Как показали исследования, в городском цикле при длительной работе на примерно одинаковых оборотах расход падает на 20-25%. Но аналогичных преимуществ на трассе, когда повышается скорость и нагрузка на двигатель, GDI уже не получает. Здесь расход остаётся на уровне обычных инжекторных систем.

Ещё одним достоинством считается процесс смесеобразования, происходящий внутри камеры сгорания. Любой специалист по ремонту и обслуживанию двигателей скажет, что процесс сгорания в цилиндрах всегда происходит неравномерно. Большее количество горючего сгорает около свечи. А вот на дальних участках горючее может не догорать, в результате чего остатки выходят через выхлопную систему.

GDI лишены этого недостатка, как и современные моторы типа TSI. Здесь используется технология послойного впрыска. В результате это позволяет за 1 такт впрыскивать до 5 порций топлива, формирующие неоднородную смесь в цилиндрах, учитывая конкретные особенности горения. Это помогает снижать расход, уменьшать токсичность выделяемого выхлопа, а также поддерживать стабильность на малых и средних оборотах двигателя.

Особый процесс образования смеси формирует ещё одно преимущество, которое выражается в виде увеличения показателей мощности и тяги. Прирост этих параметров составляет около 10-15%.

Дополнительно GDI характеризуются меньшим количеством образующегося нагара, что автоматически продлевает срок службы множества составляющих двигателя. При грамотной эксплуатации масло также сохраняет свои свойства вплоть до предусмотренного производителем срока замены.

Соблюдая все правила и условия эксплуатации, снижается вероятность возникновения серьёзных неисправностей, что положительно сказывается на долговечности двигателя и уменьшении финансовых затрат на эксплуатацию автомобиля, оснащённого GDI.

Какой двигатель kia/hyundai лучше: бензиновый dohc (gdi, t-gdi, mpi) или дизельный crdi?

В нашей статье мы также расскажем о том, какой по мнению большинства автоспециалистов силовой агрегат корейского производства считается наиболее практичный, надежный, ремонтопригодный, экономичный и долговечный по сроку службы. Рассмотрение вопроса, касательно того, с каким силовой установкой предпочтительней покупать Киа и Хендай мы осуществим на примере нашего личного автомобиля повышенной проходимости Kia Sportage 2020 года выпуска (в комплектации Active, с двигателем 2.0l DOHC серии G4NA (два распредвала, 155 лошадиных сил), автоматической трансмиссией и системой полного привода Magna Dynamax AWD).

А теперь немного справочной информации. Что из себя представляет корейский дизельный двигатель CRDI? Силовой агрегат CRDI (Common Rail Direct Injection) — это современный тип дизельного мотора, оснащенный одной единственной топливной магистралью, которая является общей для всего узла. Наиболее популярные и востребованные серии дизельных моторов CRDI Kia/Hyundai: 1.1l D3FA, 1.4l D4FC, 1.5l D4FA, 1.6l D4FB, 1.7l D4FD, 2.0l D4HA, 2.2l D4EB, 2.5l D4CB и 3.0l D6EA.

Справочно заметим, что индекс всех силовых агрегатов корейского концерна, будь то это дизельные или бензиновые двигатели, состоят из четырех символов. Первая буква серии обозначает тип мотора, так, например, латинская буква «G» означает, что мотор бензиновый, «D» — дизельный и «L» — гибридный. Вторая цифра указывает на общее количество цилиндров, так например, 3, 4 или 6. Третья буква сообщает имя семейства (пример: G4NA — семейство «NU«), а четвертая буква обозначает название двс внутри той или иной серии.

• идеальное сочетание оптимальной экономичности и высокой мощности;

• сниженное количество вредных выбросов в атмосферу;

• плавная и тихая работа;

• продолжительный ресурс, по сравнению с другими дизельными моторами;

• высокий коэффициент полезного действия;

Что из себя представляет корейский бензиновый двигатель DOHC MPI? Силовая установка DOHC (Double OverHead Camshaft) относится к современным мотором внутреннего сгорания, которые оснащаются системой газораспределения с двумя распредвалами.

На сегодняшний день подобные силовые агрегаты считаются очень востребованными среди бензиновых типов двигателей за счет того, что они обладают предельно простым устройством и конструкцией, при этом создают на выходе большую мощность при небольшом весе в оснащенном состоянии. Наиболее востребованные на сегодняшний день моторные линейки «Gamma«, «Kappa«, «Theta«, «NU«, «Lambda«, обладают рабочими объемами от 1 до 4 литров.

• увеличенная мощность по сравнению с атмосферными моторами MPI (в среднем: на 12-15% или на 15-30 лошадиных сил), благодаря тому, что распределение усилий в силовой установке осуществляется поровну на два вала;

• оптимизированная динамичность функционирования всех систем двигателя, что позволило заметно уменьшить расход моторного масла, помогло ускорить разгон и улучшить плавность хода;

• оснащение мотора гидрокомпенсаторами, которые позволили уменьшить исходящий шум в процессе работы двигателя;

• увеличенная максимальная скорость, благодаря улучшенным разгонным характеристикам силового агрегата;

• снижение потребления бензина (в среднем на 25% на 100 км пробега) при той же мощности силовой установки.

• силовые установки подобного типа способны работать на нескольких разновидностях топливного смесеобразования, что является весомым достоинством, так как многообразие в смесеобразовании создает высокую эффективность в процессе использования такого вида топлива, как бензин;

• точно настроенная и исправно функционирующая система прямого впрыска обеспечивает экономию топлива, благодаря тому, что режим работы мотора осуществляется на сверх обедненной топливно-воздушной смеси, причем происходит этот процесс без потери мощностных характеристик;

• силовые агрегаты подобного типа имеют увеличенную степень сжатия топливно-воздушной смеси в камерах цилиндров, что дает возможность двигателю не допускать калильного зажигания, детонации, в следствии чего, срок службы мотора по сравнению с системой DOHC увеличивается в среднем на 10-15%;

• существенное снижение выбросов углекислого газа и вредных веществ в окружающую среду, что достигается благодаря многослойному смесеобразованию в цилиндрах двигателя, благодаря чему происходит более полное сгорание созданной топливно-воздушной смеси. Все эти моменты в свою очередь дополнительно влияют на увеличение конечной мощности мотора.

Проблемы GDI двигателя

Основная проблема состоит в высокой чувствительности GDI-двигателей к качеству топлива. Это в равной мере относится и к любым неисправностям, способным хоть как-то отразиться на качестве подаваемой смеси.

На установках Gasoline Direct Injection иногда наблюдается сильное почернение свечей зажигания или они вовсе выходят из строя. Обычно это результат высокой чувствительности топливной аппаратуры к воде и мельчайшим примесям. Накопление сажи во впускном коллекторе объясняет её попаданием в камеру сгорания. Её частички могут оседать на клапанах и забивать форсунки, что мешает нормальному распылению бензина.

Вследствие накопления нагара на внутренней поверхности впускного коллектора меняется конфигурация спирали воздуха; она уже не соответствует норме для GDI, в итоге чего сгорание нарушается. По количеству нагара на свечах достаточно объективно определяется степень засоренности впускного тракта. До определенного момента нормальной их работе это не мешает, но через 20 тыс. км пробега можно подумать об замене, а впускной коллектор в профилактических целях рекомендуется очищать через 25-30 тыс. км.

Также проблемой является повышенная токсичность выхлопов. Сгорание сверхобедненной топливной смеси приводит к образованию токсичных окислов азота NOx. Чтобы подогнать показатели выхлопа под требования Euro 3 японские инженеры сначала модернизировали нейтрализаторы, а позже добились их невысокой чувствительности к серным примесям.

Режимы работы двигателя GDI

Технология прямого впрыска GDI

GDI двигатель способен работать в различных режимах (их три), каждый из которых зависит от преодолеваемой нагрузки. Рассмотрим эти режимы:

  • Режим работы на сверхбедной смеси. Включается данный режим, когда двигатель слабо нагружен. При нём впрыск топлива осуществляется в конце такта сжатия. Соотношение воздух/топливо в этом случае 40/1.
  • Режим работы на стехиометрической смеси. Этот режим включается, когда двигатель испытывает среднеинтенсивную нагрузку (например: разгон). Топливо подаётся на впуске, оно впрыскивается коническим факелом, заполняя цилиндр и охлаждая воздух в нём, что предупреждает детонацию.
  • Режим работы системы управления. При нажатии “тапки в пол” с малых оборотов, впрыск топлива осуществляется поэтапно, в две стадии. Малая часть топлива впрыскивается на впуске, охлаждая воздух в цилиндре. В цилиндре образуется сверх обеднённая смесь (60/1), которой не свойственны детонационные процессы. А под конец такта сжатия в цилиндр впрыскивается необходимое количество топлива, что “обогащает” топливно-воздушную смесь (12/1). При этом для детонации уже не остаётся времени.

Рекомендуем: Как отрегулировать зажигание? 2 основных этапа настройки

В итоге, увеличилась степень сжатия до 12-13, а двигатель нормально функционирует на бедной смеси. Совместно с этим повысилась мощность двигателя, уменьшился расход топлива и уровень вредных выбросов в атмосферу.

А самые новые двигатели GDI от КИА оснащены турбонаддувом, а именуются они T-GDI. Так последние двигатели семейства Kappa отражают мировую тенденцию к “даунсайзингу”, что выражается в уменьшении объёмов двигателей вместе с увеличением их эффективности. Например, двигатель 1.0 T-GDI от КИА имеет мощность 120 л.с. и крутящий момент 171 Нм.

GDi двигатель, разбираемся, что за зверь такой

Автопроизводители постоянно подсовывают потребителю новые, понятно-непонятные аббревиатуры, вчера мы разбирались с MPI, а сегодня продолжая тему двигателей поговорим о Японской Джедае. GDI расшифровывается как Gasoline Direct Injection переводя дословно получаем “непосредственный впрыск бензина”.

Система не новая, разрабатывалась еще далеко до 2000-х годов, а первый автомобиль с мотором GDI это Mitsubishi Galant начиная с 1997 года, двигатель 1.8, не мало проблем он доставил своим владельцам, но об этом поговорим позже.

Принцип GDI

заключается в “симбиозе” бензинового и дизельного ДВС. В дизельном двигателе топливо подается непосредственно в камеру сгорания, где оно, смешиваясь с сжатым горячим воздухом начинает гореть. Непосредственный впрыск в бензиновых моторах “заимствует” у дизельных агрегатов расположение форсунки непосредственно в камере сгорания. Таким образом воздушно-топливная смесь формируется во время циклов впуска и сжатия. Открываются впускные клапана, в камеру сгорания попадает воздух и уже там происходит впрыск бензина и смешивание.

Тут у инженеров открывается новый горизонт настройки и регулировки смеси. Джедай имеет три основных режима впрыска: ULCM, SOM, two-stage mixing. Первый режим (ULCM)

рассчитан на работу двигателя на максимально обедненной смеси, в этом режиме обеспечивается максимальная экономия топлива при условии плавного разгона и небольшого открытия дросселя, данный режим может поддерживать до скорости в 120 км/ч.

Второй режим (SOM)

, в этом режиме смесь формируется в такой пропорции, чтобы топливо сгорало в полном объеме. Этот режим работает в условиях нагрузки: движение в горку, загруженный автомобиль, буксировка прицепа.

Третий режим

, предлагался только для европейского рынка, данный режим рассчитан для резких стартов и максимальных нагрузок, например, обгон на немецких автобанах. В этом режиме топливо впрыскивается сначала на такте впуска, получается очень бедная невоспламеняемая смесь, так осуществляется дополнительное охлаждение, благодаря чему в камеру сгорания поступает больше воздуха. Во время сжатия происходит следующий впрыск и смесь становится максимально богатой.

Но это еще не все отличия

, так как процесс подачи топлива должен осуществляться значительно быстрее, чем в классических схемах, где смесь формируется во впускном коллекторе. Для этого нужно повысить давление в топливной рампе с 3-х до 50-ти бар. В GDI используется два топливных насоса, классический в баке и насос высокого давления (ТНВД). Форсунка, например, в MPI, открывается на 3 мсек, а у GDI на 0.51 мсек, высокое давление позволяет двигателю ровно работать, расходую при этом значительно меньше топлива. Также для того, чтобы топливо с воздухом равномерно смешивалось, в GDI моторах используются специальные поршни.

Преимущества

очевидны, меньше потерь и оседания топлива во впускном коллекторе = меньше расход топлива, более ровная работа на обедненных смесях, более гибкая настройка смеси = больше КПД, двигатель лучше едет с низких оборотов.

Недостатки

связаны в первую очередь с топливной аппаратурой, если в Японии на качественном бензине это работает, то у нас свечи необходимо менять раз в 20 тысяч, избирательно относиться к заправкам, раз в 30 тысяч промывать форсунки.

Очень сильно покрывается сажей и копотью впускной коллектор и впускные клапана, это эффект от работы ЕГР. Если в том же MPI нагар и копоть смывались бензином, то в GDI остается лишь воздух. Поэтому в большинстве случаев на этих моторах ЕГР сразу глушат.

Источник

Особенности мотора и модификации

Двигатель, с аббревиатурой GDI (Gasoline Direct Injection), работает по принципу того, что топливо распределяется сразу по цилиндрам. В других двигателях, все построено по-другому, топливо впрыскивается сначала во впускной коллектор. Двигатели GDI используют только японские концерны, Mitsubishi, Toyota, Nissan.

Теперь остановимся на автомобилях с двигателем GDI. Первое с чего стоит начать, это топливо. Двигатель любит чистое топливо, с высоким октановым числом. Это можно рассматривать, как рекомендацию, которой следует придерживаться.

Категорически нельзя использовать этилированный бензин. Применяйте присадки, всевозможные очистители топлива и «повышатели» октанового числа. Использовать разрешается, но злоупотреблять не стоит. Это происходит потому, что принцип работы топливных насосов высокого давления (далее ТНВД) построен сложно.

Существует несколько модификаций двигателей GDI и каждый из них построен по-разному. Например, в одном двигателе принцип «сжимания и нагнетании топлива» включает участие только мембранного клапана.

Это уже другой двигатель у которого схема работы может быть уже по другому. Там могут быть задействованы 7 небольших плунжеров. Принцип работы схож с пистолетной обоймой и сложную механическую схему.

Эти модификации двигателей имеют одну схожую особенность. Все детали: мембранный клапан, плунжера являются высокоточными деталями. Их максимально качественно обрабатывают.

Совет

А теперь смотрите, что может произойти, если будете использовать некачественные виды топлива, либо подозрительные примеси в движках GDI. Через какое-то время ТНВД «сядет», что не будет давать нужного давления. Конструкторы предусмотрели этот момент и включили несколько ступеней для очистки топлива.

Начальная очистка производится при попадании топлива в ТНВД, где установлена «сеточка», которая производит первоначальную очистку.

Следующая очистка происходит непосредственно в топливном фильтре. Он находится на каждом автомобиле и располагается по-разному: у кого-то под днищем, у кого-то прямо в топливном баке.

Далее, очистка осуществляется тогда, когда топливо поступает в ТНВД, на подступах к которому установлена «сеточка-стакан».

Последняя очистка производится при обратном возвращении топлива, когда оно снова попадает в ТНВД и проходит через всю его конструкцию. На выходе мы опять имеем сеточку-стакан, которая производит очистку.

Все эти степени очистки являются отличным вариантом для любого вида топлива, кроме нашего.Если мощность мотора и приемистость понизились, то не оставляйте этот факт без внимания. Значит, с двигателем происходит что-то не то.

Через определенное время автомобиль просто может перестать заводиться. Поэтому, незамедлительно выдвигайтесь на ближайшее СТО, которое специализируется на моторах с такими ТНВД. Попытайтесь решить вопрос еще на начальном этапе. Таким образом, можно продлить срок службы двигателя.

Реализация

В Windows 9x и более ранних реализована в 16-битной GDI.DLL, которая, в свою очередь, подгружает выполненный в виде DLL драйвер видеокарты. Драйвер видеокарты первоначально и был обязан реализовать вообще всё рисование, в том числе рисование через битмапы в памяти в формате экрана. Позже появилась DIBENG.DLL, в которой было реализовано рисование на битмапах типичных форматов, драйвер был обязан пропускать в неё все вызовы, кроме тех, для которых он задействовал аппаратный ускоритель видеокарты.

Драйвер принтера подгружался таким же образом и имел тот же интерфейс «сверху», но «снизу» он вместо рисования в памяти/на аппаратуре генерировал последовательности команд принтера и отсылал их в объект Job. Эти команды, как правило, были либо двоичные и не читаемые человеком, либо PostScript.

В Windows NT GDI была полностью переписана с нуля заново, причём на C++ (по слухам, у Microsoft тогда не было компилятора этого языка и они использовали cfront). API для приложений не изменился (кроме добавления кривых Безье), для драйверов — обёртки на языке Си вокруг реализованных на C++ внутренностей (вроде BRUSHOBJ_pvGetRbrush).

Сама GDI была размещена сначала в WINSRV.DLL в процессе CSRSS.EXE, начиная с NT4 — в win32k.sys. Драйверы загружались туда же. DIBENG.DLL была переписана заново и перенесена туда же, как совокупность вызовов EngXxx — EngTextOut и другие. Логика взаимодействия драйвера-GDI-DIBENG осталась примерно та же.

GDI32.DLL в режиме пользователя реализована как набор специальных системных вызовов, ведущих в win32k.sys (до NT4 — как обёртки вокруг вызова CsrClientCallServer, посылавшего сообщение в CSRSS.EXE).

В Windows Vista появилась модель драйверов WDDM, в которой была отменена возможность использования аппаратуры двухмерной графики. При использовании WDDM все GDI-приложения (то есть все обычные системные части Windows UI — заголовки и рамки окон, рабочий стол, панель задач и другое) используют GDI-драйвер cdd.dll (Canonical Display Driver), который рисует на некоторых битмапах в памяти, своих для каждого окна (содержимое окна стало запоминаться в памяти, до того Windows никогда так не делала и всегда перерисовывала окна заново, кроме неких специальных окон с флагом CS_SAVEBITS). Изображения из cdd.dll извлекаются процессом dwm.exe (Desktop Window Manager), который является Direct3D-приложением и отрисовывает «картинки окон» на физическом экране через Direct3D.

Сам же WDDM-драйвер поддерживает только DirectDraw и Direct3D и не имеет отношения ни к GDI, ни к win32k.sys, сопрягаясь с модулем dxgkrnl.sys в ядре.

Двигатель Gdi — Что Это, Хорошо Или Плохо?

Двигатель GDI

(Gasoline Direct Injection), что можно перевести как «двигатель с непосредственным впрыском топлива», то есть, топливо на таком двигателе впрыскивается не во впускной коллектор, как на всех остальных двигателях, а прямо в цилиндры двигателя.

На данный момент автомобили с двигателями системы GDI выпускают фирмы: Mitsubishi (6G-74, 4G-93, 4G-73), Toyota (3S-FSE, 1AZ-FSE), Nissan (3.0-litre Engines VG30dd), BOSCH (система Moronic MED7).

Первое

. основное и главное, что надо бы уяснить для себя владельцам таких автомобилей — это качество топлива, которое вы будете заливать в топливный бак. Оно должно быть «самым-самым»: высокооктановым и чистым (по-настоящему высооктановым и по-настоящему чистым). Естественно, совершенно не допускается применения ЭТИЛИРОВАННОГО бензина. Так же не стоит злоупотреблять различного рода «присадками и очистителями», «повышателями октанового числа» и так далее и тому подобное.

И причиной этого запрета являются сами принципы «построения» топливных насосов высокого давления, то есть принципы «сжимания и нагнетания топлива». Например, на двигателе 6G-74 GDI в этом участвует клапан мембранного типа, а на двигателе 4G-94 GDI — целых СЕМЬ маленьких плунжеров, расположенных в специальной «обойме» похожей на револьверную и работающих по сложному механическому принципу.

Если в топливе будут посторонние примеси или, не дай Бог, «обыкновенная» грязь, то, само собой разумеется, что через некоторое время эксплуатации топливный насос высокого давления просто-напросто «сядет», то есть, уже не будет нагнетать топливо в вихревые форсунки с нужным давлением.

Конечно, конструкторами предусмотрена очистка топлива, которая имеет несколько ступеней:

· Первая очистка топлива производится «сеточкой» топливоприемника топливного насоса, расположенного непосредственно в топливном баке.

· Вторая очистка топлива осуществляется «обычным» топливным фильтром (на Mitsubishi он располагается под днищем автомобиля, на Toyota в баке).

· Третья очистка топлива происходит при поступлении топлива в топливный насос высокого давления: на «входе» топливопровода стоит «сеточка — стакан», диаметром 4 мм и высотой 9мм.

· Четвертая очистка топлива осуществляется при ВЫХОДЕ топлива из «топливной рейки» обратно в бак — конструктивно «выход» топлива осуществляется опять же через корпус топливного насоса высокого давления: там стоит такая же «сеточка-стакан».

Первым «звоночком» для владельца двигателя GDI о том, что с его двигателем «что-то не так» становится снижение мощности и приемистости, а если и на это он не обратит внимание, то далее, через некоторое время двигатель начинает отказываться заводиться. Необходимое примечание: именно на этом этапе владельцу двигателя GDI надо все бросать и «лететь» на СТО занимающуюся ремонтом таких топливных насосов высокого давления, потому что в этом случае что-то еще можно будет поправить и хоть немного, но восстановить

Необходимое примечание: именно на этом этапе владельцу двигателя GDI надо все бросать и «лететь» на СТО занимающуюся ремонтом таких топливных насосов высокого давления, потому что в этом случае что-то еще можно будет поправить и хоть немного, но восстановить.

Если у вас все же двигатель GDI и «деваться некуда», то единственное, что можно посоветовать — регулярно, через несколько тысяч километров производить полную очистку топливного насоса высокого давления в специализированной мастерской.

Устройство и принцип действия системы GDI

В наши дни системы, аналогичные Gasoline Direct Injection, используют и другие производители автомобилей, обозначая данную технологию TFSI (Audi), FSI или TSI (Volkswagen), JIS (Toyota), CGI (Mercedes), HPI (BMW). Принципиальными отличиями этих систем являются рабочее давление, конструкция и расположение топливных форсунок.

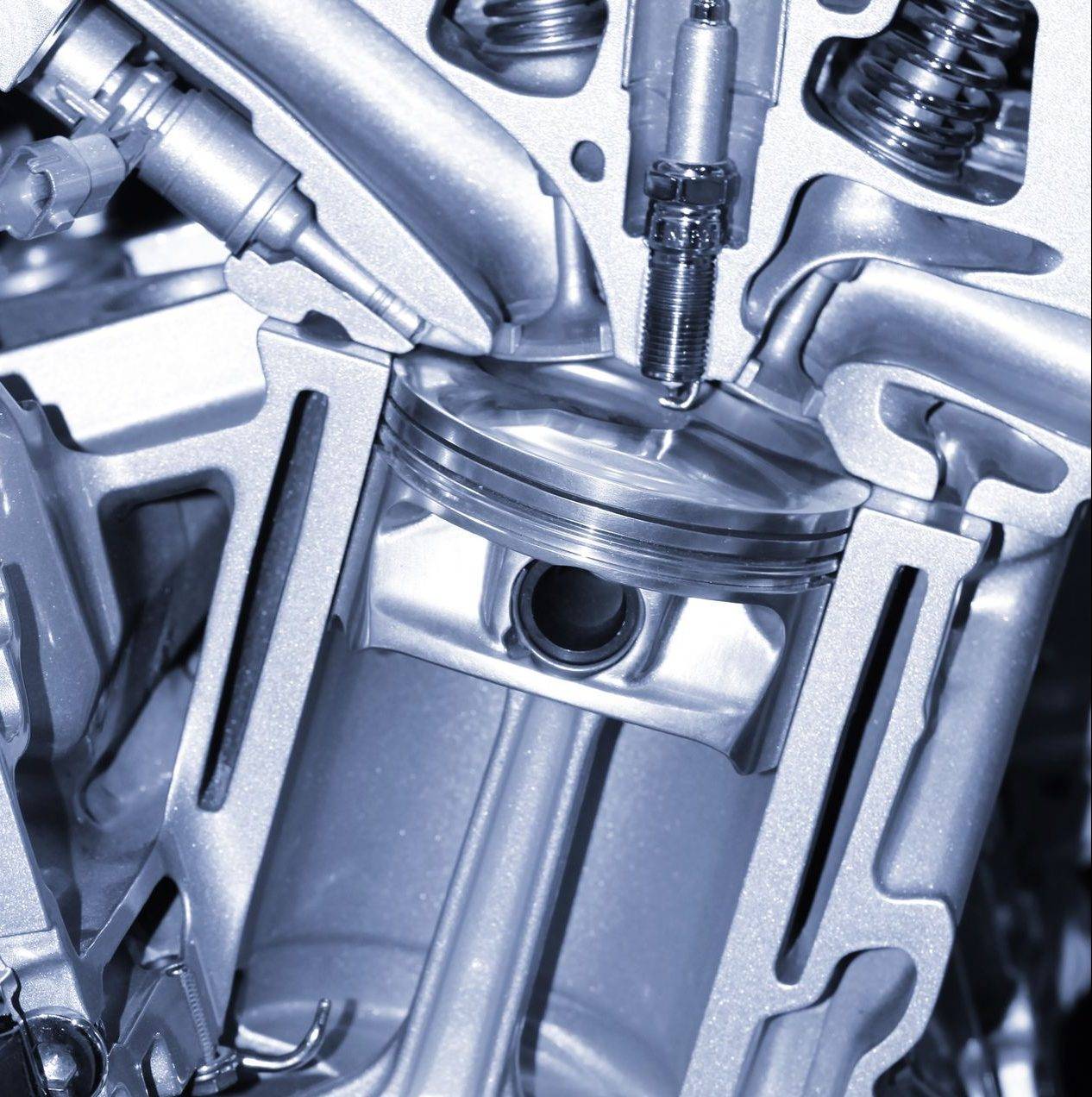

Конструктивные особенности двигателей GDI

Система питания воздухом двигателя GDI

Классическая система непосредственного впрыска топлива конструктивно состоит из следующих элементов:

  • Топливный насос высокого давления (ТНВД). Для корректной работы системы (создания тонкого распыливания) бензин в камеру сгорания должен подаваться под высоким давлением (аналогично дизельным моторам) в пределах 5…12 МПа.
  • Электрический топливный насос низкого давления. Подает топливо из бензобака к ТНВД под давлением 0,3…0,5 МПа.
  • Датчик низкого давления. Фиксирует уровень давления, созданного электрическим насосом.
  • Форсунки высокого давления. Осуществляют впрыск топлива в цилиндр. Оснащены вихревыми распылителями, позволяющими создавать требуемую форму топливного факела.
  • Поршень. Имеет особую форму с выемкой, которая предназначена для перенаправления горючей смеси к свече зажигания двигателя.
  • Впускные каналы. Имеют вертикальную конструкцию, благодаря чему возникает обратный вихрь (закручен в противоположную сторону по сравнению с другими типами двигателей), выполняющий функцию направления смеси к свече зажигания и обеспечивающий лучшее наполнение камеры сгорания воздухом.
  • Датчик высокого давления. Располагается в топливной рампе и предназначен для передачи информации в электронный блок управления, который изменяет уровень давления в зависимости от актуальных режимов работы двигателя.

Режимы работы системы прямого впрыска

Схема работы непосредственного впрыска топлива

Как правило, двигатели с непосредственным впрыском имеют три основных режима работы:

  • Впрыск в цилиндр на такте сжатия (послойное смесеобразование). Принцип работы в этом режиме заключается в образовании сверхбедной смеси, что позволяет максимально экономить топливо. В начале в камеру цилиндра подается воздух, который закручивается и сжимается. Далее под высоким давлением осуществляется впрыскивание топлива и перенаправление полученной смеси к свече зажигания. Факел получается компактным, поскольку формируется на этапе максимального сжатия. При этом топливо как бы окутано прослойкой воздуха, что уменьшает тепловые потери и предотвращает предварительный износ цилиндров. Режим используется при работе мотора на малых оборотах.
  • Впрыск на такте впуска (гомогенное смесеобразование). Состав топлива в этом режиме близок к стехиометрическому. Подача воздуха и бензина в цилиндр происходит одновременно. Факел смеси при таком впрыске имеет коническую форму. Применяется при мощных нагрузках (скоростной езде).
  • Двухстадийный впрыск на такте сжатия и впуска. Применяется при резком ускорении машины, движущейся на малой скорости. Двойной впрыск в цилиндр позволяет снизить вероятность детонации, которая может возникнуть в моторе при резкой подаче обогащенной смеси. Вначале (на такте впуска воздуха) подается небольшое количество бензина, что приводит к образованию обедненной смеси и снижению температуры в камере сгорания цилиндра. На такте максимального сжатия подается оставшаяся часть топлива, что делает смесь богатой.

Устройство и принцип действия системы GDI

Хотя принцип работы системы разных производителей остается неизменным, они отличаются друг от друга. Основные различия в напоре, которое создает топливный насос, расположении ключевых элементов и их форме.

Конструктивные особенности двигателей GDI

Двигатель с прямой подачей горючего будет оснащаться системой, в устройство которой будут входить такие элементы:

  • Насос, подающий топливо под высоким напором (ТНВД). Бензин должен не просто поступать в камеру, а в ней он должен распыляться. По этой причине его напор должен быть высокий;
  • Дополнительный насос подкачки, благодаря которому горючее подается в резервуар ТНВД;
  • Датчик, который фиксирует силу напора, создаваемого электронасосом;
  • Форсунка, способная под высоким давлением распылять бензин. В ее конструкцию входит специальный распылитель, формирующий требуемую форму факела, который образуется в результате сгорания горючего. Также эта деталь обеспечивает качественное смесеобразование непосредственно в самой камере;
  • Поршни в таком моторе будут иметь особенную форму, которая зависит от типа факела. Каждый производитель разрабатывает свою конструкцию;
  • Каналы впускного коллектора также имеют особенную конструкцию. Она обеспечивает образование завихрения, которое направляет смесь в область электродов свечи зажигания;
  • Датчик, фиксирующий высокое давление. Его устанавливают в рампу топливной системы. Этот элемент помогает блоку управления контролировать разные режимы работы силовой установки;
  • Регулятор давления в системе. Подробней о его устройстве и принципе работы рассказывается здесь.

Режимы работы системы прямого впрыска

Работа моторов gdi может проходить в трех разных режимах:

  1. Экономный режим – впуск топлива, когда поршень выполняет такт сжатия. В этом случае горючий материал получается обедненным. На такте впуска камера заполняется воздухом, клапан закрывается, объем сжимается, и в завершение процесса под напором осуществляется распыление бензина. За счет образовавшегося вихря и формы днища поршня ВТС хорошо перемешивается. Сам факел оказывается максимально компактной формы. Плюс такой схемы в том, что топливо не попадает на стенки цилиндров, что снижает термическую нагрузку. Такой процесс активируется, когда коленвал вращается на небольших оборотах.
  2. Скоростной режим – впрыск бензина в этом процессе будет происходить, когда в цилиндр подается воздух. Сгорание такой смеси будет в виде конического факела.
  3. Резкое ускорение. Впрыскивание бензина происходит в двух стадиях – частично на впуске, частично – на сжатии. Первый процесс будет приводить к образованию обедненной смеси. Когда ВТС заканчивает сжиматься, осуществляется впрыск остальной части порции. Результат такого режима – устранение возможной детонации, которая может появиться, когда агрегат сильно разогрет.

what is a GDI engine?

Смотрите это видео на YouTube

Выявление неисправности ТНВД

Чтобы определить проблему ТНВД и убедиться в его «виновности» стоит применить методику, которая включает в себя несколько пунктов:

Первый шаг: Начинаем с проверки электроники, в процессе которой считываем DTC. Должны сразу отметить тот факт, что на ТНВД двигателя установлен лишь электромагнитный клапан. Это все, что имеется из электроники на агрегате. Клапан «запирает» топливо.

Электроника на двигателях достаточно продвинутая и чувствительная. Много различных экспериментов проводили с ней, на которых она показывала себя с безупречной стороны.

Cистема GDI вызывает только уважение, но в ней есть особенность. Если ухудшаются параметры внутри ТНВД, то система на изменения давления горючего не реагирует. Здесь мы рассматриваем варианты износа от использования некачественного топлива. Следовательно, переходим к следующему шагу.

Шаг 2: Теперь убедитесь, что исправен электромагнитный клапан. Если с его работой проблем не обнаружено, переходим дальше.

Шаг 3: Замерьте давление ТНВД на «выходе». Нормально давление составит 40 — 50 кгсм2. Если прибор показывает результат в этом диапазоне, значит, все хорошо. Приобретая авто с мотором GDI, будьте готовы к тому, что Российское топливо им не подходит.

Если Вы приобрели, либо окончательно остановили выбор на GDI, то проводите полную очистку ТНВД каждые 2000-3000 километров. Доверить это лучше профессионалам.

На скудном пайке

Прежде чем рассматривать режимы работы двигателя GDI, нужно немного вспомнить теорию. Смесь бензина с воздухом в цилиндре может воспламениться, только в том случае, когда имеет определенную концентрацию. Оптимальной величиной является 1 часть горючего на 14,7 частей воздуха (стехиометрический состав).

Максимальное количество воздуха на 1 объемную часть бензина в инжекторном двигателе не должно превышать 20 — 24 частей. Описываемые двигатели могут работать на сверхобедненной смеси (до 1:40). Как это можно объяснить?

Топливо в цилиндре после впрыска распределяется по объему неравномерно за счет отражения его от выемки в днище поршня, который в момент впрыска находится в крайнем верхнем положении (конец такта сжатия). Топливный факел имеет компактную форму и, отражаясь, образует обратный вихрь. При общей бедной смеси, в районе свечи зажигания она близка к стехиометрическому составу и успешно воспламеняется.

Затем пламя поджигает прилегающий слой, интенсивность горения увеличивается, и процесс охватывает весь объем цилиндра. Описанный режим — ULTPA LEAN COMBUSTION MODE называется еще послойным смесеобразованием или сгоранием и поддерживается программой ЭБУ при спокойном характере движения со скоростью до 100 — 120 км/час.
