Где находится кнопка включения звукового сигнала на Рено Логан?

Причины неисправностей

Причинами того, что пропал звуковой сигнал, могут стать четыре основных фактора:

  • Перегорание предохранителя, который отвечает за работу прибора (F17), а также дополнительных предохранителей (F01, F02), которые включает электросхема подключения сигнализации. Для проверки их целостности следует снимать щиток монтажного блока слева;
  • Обрыв проводов, которые постоянно перекручиваются при включении фар ближнего света;
  • Неисправность клаксона;
  • Неисправность выключателя.

В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену.

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог.

Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

Монтажный блок в салоне

Монтажный блок находится в левом торце приборной панели, добраться до него можно открыв водительскую дверь и сняв крышку. На внутренней стороне крышки закреплены резервные предохранители и пинцет.

Предохранители в салонном монтажном блоке

F01 (20А) — стеклоочиститель, обмотка реле обогрева заднего стекла.

  • Если перестали работать «дворники», проверьте исправность подрулевого выключателя, его дорожек, контактов и разъёма, а также мотор, его щётки и трапецию механизма очистителей.
  • Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.
  • При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам. При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля.
  • Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: водительская — 26″, пассажирская — 22″.

F02 (5 А) — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ).

F0З (20 А) — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла.

  • Если не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём. Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах.
  • Если не горит лампа заднего хода, проверьте для начала саму лампу. Находится с левой стороны.
  • Если она целая, скорее всего дело в выключателе, который расположен на коробке передач с левой стороны. Добраться до него можно поддомкратив левое переднее колесо или на смотровой яме. Проверьте контакты его разъёма, при необходимости очистите их.
  • Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, обычно в нём подгорают контакты. При выкручивании выключателя подготовьте пробку, которой можно закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте его. Цена нового выключателя — около 1000-1400 руб.
  • Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка.
  • Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.

Как починить автомобильный сигнал, инструкция к применению

Согласно ПДД РФ и представленному в них перечню неисправностей, запрещается эксплуатация автомобиля с неработающим звуковым сигналом.

Обыденная скажем так ситуация. Раннее утро, Вы за рулем своего автомобиля едите на работу и вдруг неожиданно и беззастенчиво вас «подрезает» сосед по потоку движения вклиниваясь в ваш авторяд. Ваши дальнейшие действия естественно предсказуемы, вы тут-же ударяете по тормозам и что есть силы бьете ладонью по клаксону. Но вот незадача, вместо мощного вырывающегося из недр капота автомбиля сигнала гробовая тишина..? Аварии конечно же удалось избежать, но предупредить хама или просто сонного зазевавшегося водителя вам так и не удалось. Утро началось не очень хорошо, как вы это заранее планировали.

Разумеется, бывают варианты и ситуации гораздо хуже, когда неработающий звуковой сигнал приводил к действительно трагичным последствиям. Выбежавший на дорогу невнимательный пешеход, или выехавший велосипедист, или того хуже, любой подросток и совсем маленький ребенок… Жуткая ситуация, чего там скрывать, которой могло бы и не произойти, работай в этот момент на машине звуковой сигнал.

В этой статье уважаемые читатели мы разберёмся, как можно самостоятельно починить сигнал. Приступим.

Как правило, схема такого звукового сигнала состоит из следующих элементов: -из самого сигнала, из выключателя, из предохранителя и реле. Напряжение аккумуляторной батареи подается через предохранитель на обмотку реле и на контакты. При нажатии на звуковой сигнал срабатывает реле и замыкается электрическая цепь, а далее срабатывает звуковой сигнал. В некоторых автотранспортных средствах такое реле не используется, а значит напряжение подается непосредственно через выключатель звукового сигнала прямо на клаксон. В этой статье дорогие друзья мы с вами рассмотрим возможности, как можно проверить и починить самому каждый из компонентов этой несложной системы.

Как самостоятельно отключить сигнализацию на машине

Автосигнализация, при всех неоспоримых преимуществах, иногда «грешит» сбоями в работе. Самым частым из них является отсутствие сигнала на автомобиль – водитель припарковался, включил сигнализацию, отлучился в магазин или по делам, вернулся, а отключить ее не может, и при попытке открыть машину с центрального замка сразу активируется вой сирены. Не менее популярной ошибкой в работе сервиса является отсутствие реакции на включение, когда автосигнализацию включить невозможно.

Для того, чтобы понимать, что надо делать, следует разобраться в причинах неисправности, ведь такое может произойти даже с самой качественной системой сигнализации. Все подробности на сайте blik.pro.

Радио помехи

Для мегаполиса характерно наличие зоны повышенного засорения эфира, куда входят автостоянки с большим количеством автомобилей на сигнализации, мобильные операторы, железобетонные конструкции и крупные предприятия. В этом случае необходимо сократить дальность сигнала — поднесите брелок близко к приемнику или вплотную к кузову с той стороны, где расположен центральный блок сигнализации.

Питание брелока автосигнализации

Севшая батарейка проблема не только в любви, но и в брелоке автосигнализации, которую необходимо регулярно менять и проверять на предмет окисления. Проверьте – реагирует ли брелок на нажатие. Если батарея исправная, при нажатии загорится индикаторная батарея, если нет, купите новые источник питания и сразу замените его. В том случае, когда «конфуз» произошел вдалеке от магазина с батарейками, выньте ее и постучите о твердый предмет. Искривление основы даст минимальный сигнал, который позволит отключить сигнализацию и добраться до того места, где можно будет купить батарейки.

Как отключить сигнализацию авто

Истошный вой под окном утешить не может никого, равно как и никого не оставит равнодушным. Пока вы решаете проблемы с брелоком и источниками питания, отключите сигнализацию, чтобы не доводить соседей до белого каления.

Воспользуйтесь секретной кнопкой автосигнализации, которую обычно располагают под торпедо либо возле предохранительного блока.

Как пользоваться секретной кнопкой:

  • включите зажигание, нажмите на кнопку, выключите зажигание;
  • включите зажигание, 4 раза подряд нажмите на кнопку и выключите зажигание;
  • если установлена GSM сигнализация, лучше предварительно ознакомиться с инструкцией по вводу пин-кода.

Как установить сигнализацию с автозапуском вы узнаете здесь.

Неисправность клаксона

Данный элемент (компрессорного типа) расположен под капотом с левой стороны. Пропасть звук может из-за его поломки.

Чтобы выполнить его ремонт или замену следует:

  • Обесточить машину и снять клемму «-» с аккумулятора;
  • Снять нижний участок брызговика (при замене снимается бампер);
  • Отключить колодку с проводами;
  • Открутить гайку, фиксирующую кронштейн;
  • Снять сигнал в сборе с кроншейтном;
  • При ремонте почистить реле, а при замене установить новый элемент.

Сборка выполняется в обратном порядке.

В качестве замены вместо логановского клаксона на авто может быть установлен волговский сигнал.

Переделку делают многие владельцы Логан, устанавливая 2 гудка с двух сторон авто. Последовательность действий:

  • Снимается передний бампер;
  • Гудок расположен справа автомобиля;
  • Болт крепления штатного гудка откручивается;
  • Ножка для установки используется для волговского клаксона;
  • Для обеспечения связи второго клаксона необходимо использовать схему подключения;

После установки бампер устанавливается на место и выполняется проверка работоспособности.

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать ремонт своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику. 2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

  • демонтируем колесо;
  • откручиваем гайку, фиксирующую шаровой палец наконечника;
  • посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
  • рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

  • начинаем снятием колеса;
  • отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
  • вынимаем отработанные колодки;
  • устанавливаем на их места «свежие» детали;
  • процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

  • рычаг переключения переводим в нейтральную позицию;
  • откручиваем болт;
  • фиксируем тягу в требуемом положении и затягиваем болт.

5. Ремонт и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

  • откручиваем оба наконечника шланга: от магистрали и суппорта;
  • в скором темпе устанавливаем новую деталь;
  • выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
  • при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

  • разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
  • отсоединяем механизм и извлекаем его в сборе;
  • выполняем очистку с последующей смазкой движущихся элементов;
  • собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

  • в салоне отсоединяем оборванный трос от рукоятки привода;
  • демонтируем узел крепления к кузову Рено Логан;
  • установку нового троса производим на место старого;
  • регулируем степень натяжения и ход рукоятки;
  • проверяем работоспособность.

Чтобы произвести ремонт и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.

Видео работы стандартного и не оригинального звуковых сигналов на Логане

Оригинальный звуковой сигнал. Не оригинальный звуковой сигнал.

Всем привет!

Вообщем, на днях, при визите на сервис ОД, заметил что машина у меня не «гудит»…Диагностика «физически» при вскрытии кожухов рулевой колонки и внешнего, а потом и «внутреннего» осмотра подрулевого левого переключателя показала, что подрулевой переключатель цел и невредим, провода не оборваны и платы в норме. Пошли искать далее с тестером. От подрулевого до звукового сигнала все в норме, плюс подаётся от кнопки на подрулевом… остаётся «слабое звено» — сам звуковой сигнал…Логан мой считается настолько старым, что у него стоял звуковой сигнал одноконтактный как у стареньких Клио, Меганов (в более свежих Логанах, начиная от 2007 года как я понял, уже стоит двухконтактный сигнал), и в наличии таких сигналов нет, на ЦС Рено России также их нет, заказ только из «далекого-далёко» и то, не факт что через месяц прийдет…ах, да, по Dialogys‘у бьется номер и можно узнать примерную стоимость сигнала хотя бы… 12800! За простой оригинальный сигнал! Вообщем, не наш вариант…Вообщем, дорога была мне открыта для поиска вне ОД звукового сигнала какого-нибудь универсального или нет звукового сигнала.

Съездил я в Сабурово в Автозапчасти 24 часа и купил за 290р сигнал от ГАЗ 3111 низкого тона (показался мне поприятнее чем высокого).Артикул — 22.3721Возникнет вопрос наверное — почему не оба сигнала (высокого и низкого тона) я решил поставить?Все очень просто. У Логана в стоке стоит один сигнал, проводка рассчитана под один сигнал, зачем мудрить с двумя и добавлять реле? Одного хватит:)В итоге, поставили мне его, встало все «болт-он» на родные места. Встал прям как оригинал?Годок теперь стал более приятный, не такой «подыхающий» как родной, намного громче — был очень сильно удивлён!

Вообщем, теперь посмотрим сколько этот звуковой сигнал отходит? родной отходил 13 лет…Все удачи!

Цена вопроса: 500 ₽ Пробег: 157111 км

None

Что нам понадобилось:— Сигналы GMP (это аналоги тех, что на Волге): 300р— Реле 4х контактное 30А: 80р— Колодка на реле: 60р— Держатель предохранителя: 80р— Предохранитель 15А: 5р— Куча цветных проводов (сеч. 1,5мм): 120р— 5 клемм: 75р— Мелочи (стяжки, гофра для проводов, термоусадочные трубки, болтики и гайки): 100р.

Всё это купил в одном автомагазине.

Место установкиСобратья по авто, ставят гудки в подкапотное пространство. При этом кто-то писал, что вибрирует пол кузова при гудке. Места у меня там и так мало, не хотелось ухудшать ремонтоудобность.Один сигнал поставил на место старого, второй на противоположную левую сторону.

Здесь и здесь. Реле поставил под капотом, на видное место. Позже всё за изолировал от влаги и стянул стяжками, что бы не размыкалось.

На что стоит обратить внимание:1. Провод на 30й контакт реле, тот что идёт от аккумулятора, должен быть силовым, сечением 2

5мм.

2. Не устраивайте паутину под капотом. Проводите проводку сразу хорошо, как навсегда.

3. Гудки корпусом не должны касаться кузова. Будет вибрация на кочках и приглушенный звук.

4. Используйте провод 2х цветов: чёрный и красный. Так вы никогда не запутаетесь.

Сам процесс заснял на видео. Там же рассказываю, как снять передний бампер:

Другие выпуски: << Logan Up #2: Установка уплотнительной резинки под капот << Logan Up #4: Покупка и обзор адаптера Elm 327 << Logan Up #6: Чистка дроссельной заслонки + замена тросика газа Цена вопроса: 700 ₽

  • 1 Суть поиска
  • 2 Подведем итоги

Присутствие звукового сигнала в автомобиле Рено Логан позволяет его владельцу в некоторых случаях избежать аварийной ситуации

Как поступить, если обнаружилась неисправность данного важного узла и звук не исходит из клаксона, то есть не работает звуковой сигнал?. Некоторыми владельцами Рено Логан высказываются недовольства по поводу внезапного наступления этой опасной поломки

Наш материал адресован именно такой категории водителей, ведь в нем будут рассмотрены особенности поиска неисправности и меры по ее устранению. Также мы расскажем, где находится звуковой сигнал, и как осуществляется ремонт звукового сигнала

Некоторыми владельцами Рено Логан высказываются недовольства по поводу внезапного наступления этой опасной поломки. Наш материал адресован именно такой категории водителей, ведь в нем будут рассмотрены особенности поиска неисправности и меры по ее устранению. Также мы расскажем, где находится звуковой сигнал, и как осуществляется ремонт звукового сигнала.

Причины неисправностей

Причинами того, что пропал звуковой сигнал, могут стать четыре основных фактора:

  • Перегорание предохранителя, который отвечает за работу прибора (F17), а также дополнительных предохранителей (F01, F02), которые включает электросхема подключения сигнализации. Для проверки их целостности следует снимать щиток монтажного блока слева;
  • Обрыв проводов, которые постоянно перекручиваются при включении фар ближнего света;
  • Неисправность клаксона;
  • Неисправность выключателя.

В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену.

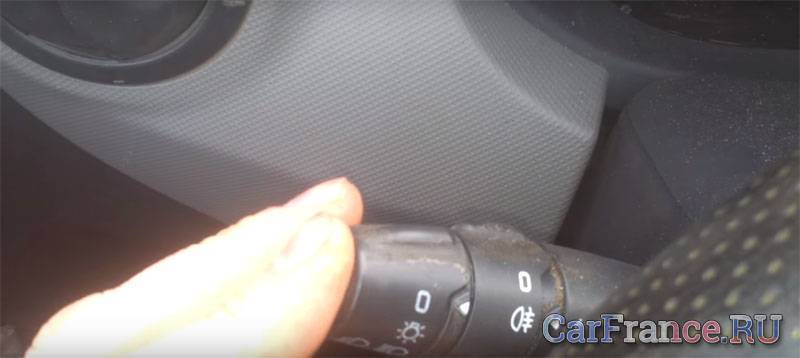

Подрулевые переключатели Рено Логан

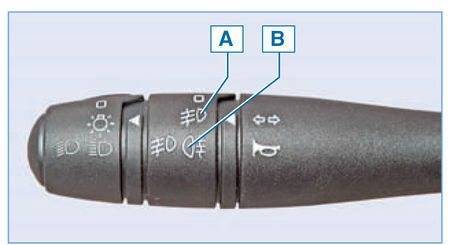

Подрулевой переключатель Renault Logan 2005

На левом комбинированном подрулевом переключателе установлены: – выключатель габаритного света; – переключатель света фар; – выключатель противотуманных фар; – выключатель заднего противотуманного фонаря; – выключатель указателей поворота; – выключатель звукового сигнала. Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

Положения рукоятки центрального выключателя освещения: 1 — наружное освещение выключено; 2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления; 3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение. Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.
