Где находится реле включения вентилятора охлаждения на ВАЗ-2112?

Где находится реле вентилятора охлаждения на ВАЗ-2110

Если происходит управление вентилятором от включения, то важно, чтобы соблюдалась температура настройки датчика корпуса. Датчик считается неисправным, когда его температура достигла отметки включения, а двигатель охлаждения так и не сработал

Для проверки следует осуществить замыкание контактов датчика, в дальнейшем проконтролировать за тем, сработает ли вентилятор, если да, то датчик требуется заменить на новый.

Для того чтобы запустить вентилятор охлаждения машины, в которой находится инжекторный двигатель, применяется электронный контроллер. Условия температурного режима предварительно вбиваются в программное обеспечение прибора и колеблются в пределах от 100 до 105 градусов. Если датчик температуры неисправен, то на контроллере выбирается системная ошибка, а активация вентилятора охлаждения срабатывает при включении двигателя автомобиля.

Происходит ряд поломок, при которых контроллер поломку не обнаруживает, и как следствие – при достижении необходимой температуры 105 градусов вентилятор просто не запускается. Чтобы выполнить проверку, снимают разъем температурного датчика в процессе работы двигателя. Если система исправна, то датчик осуществит запуск охлаждающего вентилятора, при этом вернув разъем в исходное положение вентилятор отключится. В случае повреждений схемы, проверяют качество реле, предохранителя и подводных проводов. Все должно быть установлено исключительно по схеме. Для осуществления экспресс проверки перемыкают выводы 30 и 87 реле включения вентилятора, которые расположены в шахте отопила. Чтобы было проще его найти, ищите в области кресла для пассажира.

При сработанном вентиляторе осуществите соединение контрольной лампы, корпуса и вывода 86 реле, тогда реле сработает, а вентилятор запустится автоматически. При этом производить манипуляцию подобной схемы необходимо только в случае, когда реле находится в колодке соединителя. Здесь рекомендуется посмотреть на контроллер и провод, соединитель реле с выводом 46, поломка в чем-то из них. Если специфический щелчок реле не произошел, а от главного реле на вывод 85 идет плюс, либо же щелчок был, но вентилятор охлаждения не запустился, тогда это сигнализирует о поломке реле и необходимости заменить его.

Если установив перегородку между выводом 30 и 87, вентилятор запускается, то необходимо проверить питание вывода вентилятора и качество предохранителя. В случае когда на одном выводе питание есть, а на втором нет, тогда не исправлен электродвигатель вентилятора.

Чаще всего вентилятор охлаждения на ВАЗ-2110 не включается именно в жаркое время года. Температурный индикатор охлаждающей жидкости подскакивает до отметки красной точки, а вентилятор не запускается, при этом тосол уже кипит. В этих случаях необходимо осуществить замену термостата либо патрубка.

Дополнительная панель

Дополнительный блок предохранителей, имеющий 3 реле и 3 предохранителя, предназначенных для управления системой впрыска топлива, расположен в правой боковой части центральной консоли (лучший доступ к нему — с места переднего пассажира). Дополнительная панель предохранителей содержит следующие реле (в порядке от моторного щита к рычагу КПП):

зажигания;
бензонасоса;
вентилятора.

Дополнительный блок предохранителей содержит 3 предохранителя, защищающих следующие цепи (в порядке от моторного щита к рычагу КПП).

Контроллера и модуля зажигания.
Датчика скорости, датчика массового расхода воздуха, датчика подогрева кислорода и клапана продувки адсорбера.
Реле бензонасоса, самого электробензонасоса и форсунок.

Дополнительный блок предохранителей демонтируется следующим образом.

Сначала снимается минусовая клемма с контакта аккумуляторной батареи.
Затем при помощи отвертки откручивается правая боковая панель центральной консоли.
После этого откручивается несколько гаек, крепящих блок к консоли, и отсоединяются провода.

https://youtube.com/watch?v=nng8NPz0Xfw

Многим владельцам автомобилей ВАЗ, знакома ситуация когда неожиданным образом перестаёт работать прикуриватель, поворотник не реагирует на включение, щётки стеклоочистителя перестают очищать стекло. Многие после этого сразу бегут в магазин за новой деталью, ставя при этом неверный диагноз. Скорее всего тут проблема в сгоревшем предохранителе. Эти детали защищают проводку нашего автомобиля от выгорания.

Рассмотрим поподробнее схему предохранителей на ВАЗ 2110, 2111, 2112. Первый блок ВАЗ предохранителей находится в специальной нише, слева от руля.

Рядом с каждым предохранителем вы можете увидеть поясняющую картинку, но на всякий случай предоставим схему расшифровки.

1. 5 Ампер, отвечает за лампы освещения приборов, номеров, освещение багажника, левые габариты.2. 7.5 Ампер, отвечает включение ближнего света в левой фаре.3. 10 Ампер, отвечает за включение дальнего света в левой фаре. 4. 10 Ампер свет в передней противотуманной фаре. 5. 30 Ампер работа дверных стеклоподъёмников. 6. 15 Ампер работа прикуривателя и переносной лампы. 7. 20 Ампер работа вентилятора радиатора, звук сигнала. 8. 20 Ампер обогревание заднего стекла. 9. 20 Ампер очищение лобового стекла.10. 20 Ампер резерв.11. 5 Ампер правый габарит. 12. 7,5 Ампер работа ближнего света в фаре справа. 13. 10 Ампер работа дальнего света в фаре справа. 14. 10 Ампер противотуманка левая. 15. 20 Ампер подогрев сидений. 16. 10 Ампер работа поворотников и включение аварийки. 17. 7,5 Ампер отвечает за стоп-сигнал, подсветку салона и замка зажигания. 18. 25 Ампер печка, прикуриватель, освещение в бардачке, магнитола.19. 10 Ампер отвечает за работу сигнала заднего хода, контроллер работы стоп сигнала. 20. 7,5 Ампер задние противотуманки.

Второй блок предохранителей автомобиля ВАЗ 2110, 2111, 2112 расположен слева от ног переднего пассажира:

Вот схема расположения предохранителей ВАЗ 2110, 2111, 2112 дополнительного блока:

1. Предохранитель отвечает за работу контроллера, модуль зажигания.2. Через предохранитель проходит работа датчиков скорости, расходомера воздуха3. Работа форсунок, топливный насос, топливное реле.4. Вентилятор5. Если не работает бензонасос, проверьте этот предохранитель.6 — Зажигание

Автомобиль: ВАЗ-2110. Спрашивает: Александр Хромцов. Суть вопроса: через раз гудит бензонасос, где его предохранитель?

Сейчас, заметил, что бензонасос не всегда включается при повороте ключа в замке зажигания. С чем это может быть связано? Грешу на предохранитель, хотя если бы он сгорел, то не работало бы вообще. Хочу посмотреть, может контакт плохой?

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

Открыть капот.
Дождаться остывания мотора.
Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

вибрация;
окисление;
подгорание;
обрыв, потертости электропроводов;
старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

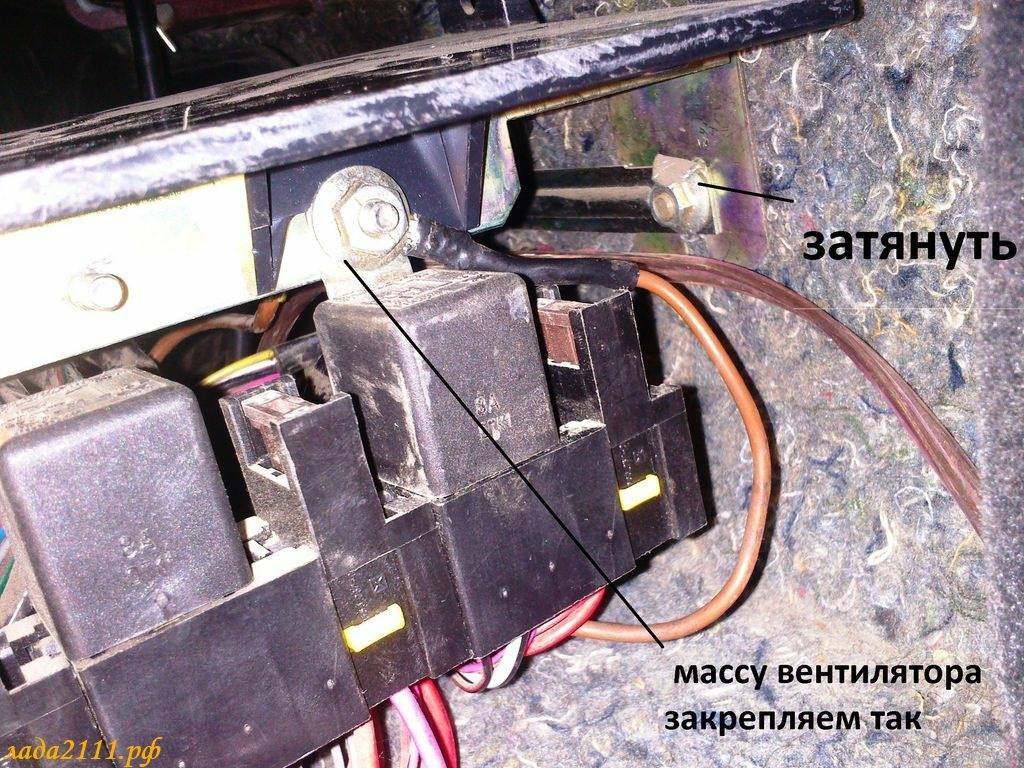

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

вентиляторной установки;
бензонасоса;
зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

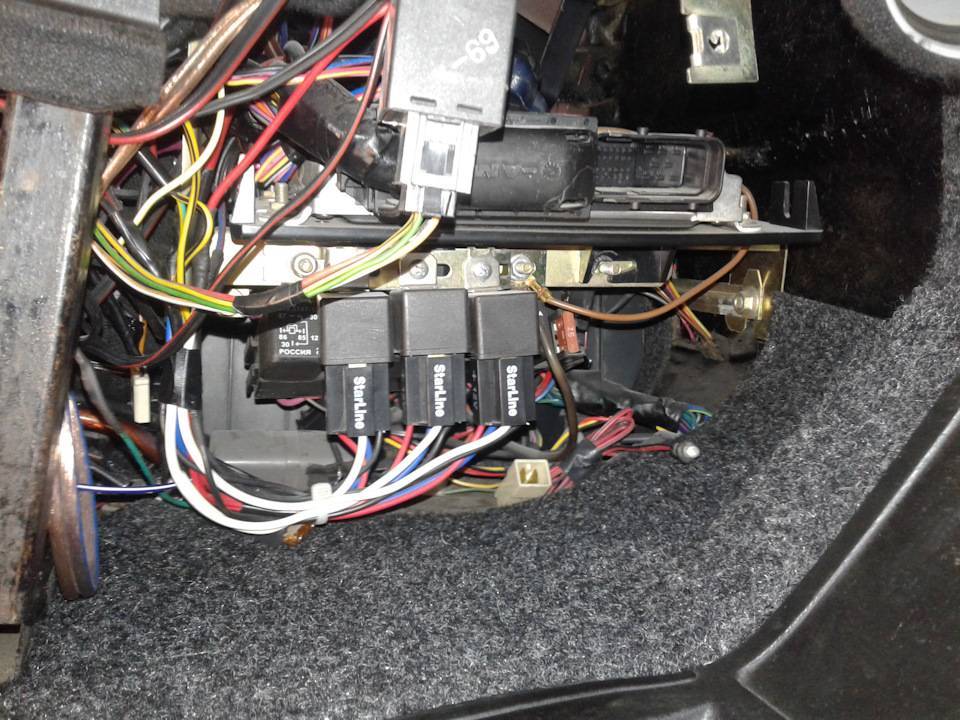

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
Периодически обследовать составные части охлаждающей системы.
Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
Использовать раствор для устранения ржавчины, накипи.
Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
Плотность проверять ареометром.
Не смешивать охлаждающие жидкости.
Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

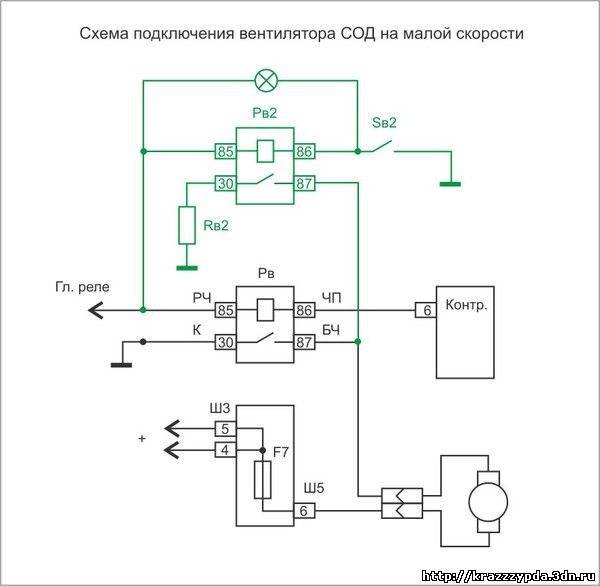

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

исключить случайное переключение;
не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20
