Предохранители и реле ВАЗ 2110 — 2112
Блок предохранителей и реле
Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз.
Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3 — К1 — контрольное реле исправности ламп.
4 — токонепроводящий пинцет для снятия предохранителей.
- Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери.
- Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
- Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14.
- Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
- Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек).
- Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
- Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания.
- Также проверьте сам замок зажигания и контактную группу.
Последние новости о LADA Веста Кросс
В наше время АвтоВАЗ производит автомобили совершенно другого уровня комфорта и надёжности, чего только стоит авто модельного ряда LADA Веста: современный внешний вид седана, разнообразие цветов кузова, многообразие вариантов комплектации, продуманный интерьер салона и современная электроника. Если за несколько лет к седану успели привыкнуть, то модель LADA Веста Кросс многие ожидают с нетерпением и отслеживают появление новой информации.
Блок предохранителей и реле
Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3 — К1 — контрольное реле исправности ламп.
4 — токонепроводящий пинцет для снятия предохранителей.
5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
8 — резервные предохранители.
9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.
13 — ряд предохранителей F1-F10
14 — ряд предохранителей F11-F20
Это интересно: Как снять и заменить бензонасос на Нива Шевроле — фото и видео
Варианты места нахождения предохранителя прикуривателя и магнитолы
Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.
Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.
Советы специалистов
Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?
При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.
Вот этот предохранитель у меня и сгорел в последний раз. Поехал в сервис, заменили, теперь все нормально. Сейчас опять, через три месяца после того раза, сгорел. Это что, моя магнитола ломается? Еще и ее менять придется вместе с предохранителем?
Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т.к., возможно, он вышел из строя.
Авто-помощь
На автомобиле ВАЗ-2110, в системе охлаждения двигателя, стоит электрический вентилятор, который включается в работу при достижении температуры охлаждающей жидкости в 100-105 градусов по цельсию. Именно, на эту температуру, настроен датчик включения вентилятора, который расположен на инжекторных двигателях в выходном патрубке головки блока цилиндров. Его заводская маркировка – LS0112. Кроме того, в электрическую схему включения вентилятора входит, предохранитель F7, расположенный в монтажном блоке и реле вентилятора, находящееся в салоне автомобиля за правой панелью передней консоли.
Поэтому, при появлении неисправностей, приводящих к не включению вентилятора системы охлаждения двигателя, искать эту причину придётся именно в тех узлах, о которых было сообщено чуть выше. Хотя есть и ещё один момент не связанный с электрической схемой включения вентилятора.
Дело в том, что при температуре в 100 градусов, вода, являющаяся составляющей частью антифриза, при нормальном атмосферном давлении закипает. Если предохранительный клапан, находящийся в крышке расширительного бачка неисправен и в нём будет атмосферное давление, а датчик включения вентилятора имеет температуру срабатывания больше 100 градусов, то охлаждающая жидкость закипит, а вентилятор не включиться, хотя вся электрическая схема его включения, совершенно исправна. Меняем крышку расширительного бачка на ту, которая будет поддерживать давление в системе охлаждения двигателя, выше атмосферного, тогда, согласно законам физики, поднимется и температура кипения воды выше 105-ти градусов, а это значит, что вентилятор успеет сработать.
При поиске неисправностей в электрической схеме, начинать нужно с проверки предохранителя F7, для чего придётся открыть монтажный блок. Если он цел и его контакты не окислены, то дальнейший наш путь лежит к датчику включения вентилятора. Проверить его работоспособность самостоятельно, без компьютерной диагностики, можно следующим образом.
Первое, что нужно сделать, это прогреть двигатель до температуры превышающей сто градусов, а затем его заглушить и вновь включить зажигание. Открываете капот автомобиля и снимаете клемму с датчика включения вентилятора. Если после этого действия вентилятор системы охлаждения двигателя начнёт вращаться, то это будет говорить о том, что он исправен, а вот датчик необходимо заменить. Если же вентилятор не заработает, то это будет говорить о его неисправности, а датчик включения в этом случае, будет исправным.
Для поиска неисправностей в электродвигателе вентилятора его придётся снять с автомобиля. Возможными причинами неисправности могут быть: износ щёток коллектора или их зависание и короткое замыкание в обмотке якоря, но в этом случае будет чувствоваться характерный запах, идущий от электродвигателя.
Если под капотом автомобиля ВАЗ2110, все узлы включения вентилятора исправны, то необходимо проверить его реле включения. Для этого снимаем обшивку с правой стороны передней консоли, открутив два самореза. Там Вы увидите три стоящих реле. Обычно, реле включения вентилятора, располагается в этом ряду, крайним ,к передней части кузова автомобиля. Но, для того чтобы убедиться, что именно оно расположено в этом месте, необходимо рассмотреть пучок проводов подходящих к нему. Цвета, можно посмотреть на электрической схеме ВАЗ-2110. Проверку осуществляем путём замены на заведомо исправное реле вентилятора.
При условии, что водитель не сумел самостоятельно отыскать причину неисправности в работе этой системы, то в этом случае, придётся обратиться на СТО для проведения компьютерной диагностики электрической схемы включения вентилятора.

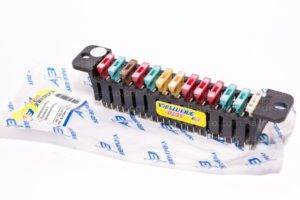

Описание предохранителей на автомобиле ВАЗ 2112: расположение
В отличие от предыдущих поколений ВАЗа, в 2112 используются плавкие предохранители (далее – модули). Общее количество 20 штук, что на 4 больше чем у ВАЗ 2110. А также, 8 реле – прерывателей.
Модули цилиндрического типа на новые модели ВАЗ, Лада не устанавливаются ввиду устарелости конструкции.
Где находится: штатное место расположение основного монтажного блока – под приборной панелью с левой стороны. Для обеспечения доступа к БП необходимо нажать на пластиковый фиксатор – рычаг, опустить БП вниз, провести профилактику, установить в обратной последовательности.

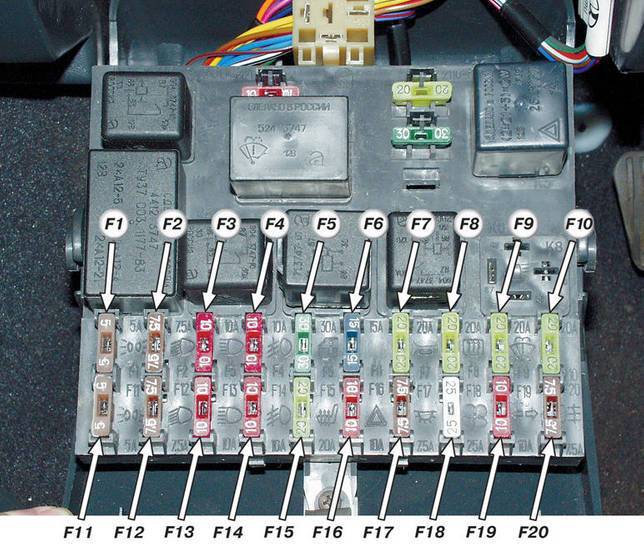

Схема расположения предохранителей ВАЗ 2110, 2111, 2112
На фото изображены предохранители ВАЗ 2110, 2111, 2112
Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.
Предохранитель, № | Сила тока, Ампер | Значения |
F1 | 5 | Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов. |
F2 | 7,5 | Ближний свет левой фары |
F3 | 10 | Дальний свет левой фары |
F4 | 10 | Передняя правая противотуманная фара |
F5 | 30 | Электро стеклоподъемники в дверях |
F6 | 15 | Прикуриватель/лампа переносная |
F7 | 20 | Клаксон, вентилятор радиатора двигателя |
F8 | 20 | Обогрев заднего стекла |
F9 | 20 | Омыватель и стеклоочиститель(дворники) ветрового стекла |
F10 | 20 | Резервный |
F11 | 5 | Габаритный свет правого борта машины |
F12 | 7,5 | Ближний свет правой фары |
F13 | 10 | Дальний свет правой фары |
F14 | 10 | Передняя левая противотуманная фара |
F15 | 20 | Подогрев сидений |
F16 | 10 | Левые и правые поворотники, аварийный сигнал поворотников |
F17 | 7,5 | Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера |
F18 | 25 | Подсветка бардачка, отопительных регулировок, прикуривателя |
F19 | 10 | Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей |
F20 | 7,5 | Задние противотуманные фонари |
Снятие и замена передних приводов ВАЗ 2110, 2111, 2112 своими руками
Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.
Схема бензонасоса (электрического)
Само устройство электробензонасоса 2110 достаточно простое – узел представляет собой электродвигатель, на который подается питание 12 Вольт. БН монтируется в корпусе, на его входе устанавливается сеточка – фильтр грубой очистки. Фильтрующий элемент не дает частичкам грязи проникать в корпус насоса, тем самым предохраняя устройство от засорения и возможной поломки.
В электрической схеме бензонасоса ВАЗ присутствуют следующие элементы:
- ключ зажигания;
- предохранитель;
- реле;
- электропроводка;
- блок управления двигателем.
При повороте ключа зажигания через реле питание подается на клеммы БН, и насос начинает качать бензин. После того как входная магистраль топливопровода заполнилась бензином, ЭБУ (блок управления) через реле дает команду на отключение напряжения – топливная система готова к запуску двигателя, остается только лишь мотор прокрутить стартером.
Электромагнитные реле
Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:
- за исправность ламп отвечает К1;
- за включение очистителя переднего стекла – К2;
- за поворотные указатели и аварийную сигнализацию – К3;
- за срабатывание ближнего света фар – К4;
- за включение дальнего – К5;
- за отогрев заднего стекла – К7;
- за противотуманные фонари, расположенные сзади – К8.
В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.
За что отвечают реле блока предохранителей ВАЗ 2110
F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.
Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.
* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.
