Реле и предохранители ваз 21214, 21314 (нива 4х4 инжектор)
На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.
Расположение блоков предохранителей и реле нива 4х4
Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем. Четвертый блок реле находится над педалью газа.
Основной и дополнительный блоки предохранителей
Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:
| F1 (16А) | Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла |
| F2 (8А) | Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи) |
| F3 (8А) | Левая фара (дальний свет), контрольная лампа включения дальнего света |
| F4 (8А) | Правая фара (дальний свет) |
| F5 (8А) | Левая фара (ближний свет) |
| F6 (8А) | Правая фара (ближний свет) |
| F7 (8А) | Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света |
- F8 (8А)
- Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
- и вентиляцией
- F9 (8А)
- Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
- стекла двери багажного отделения
- F10 (8А)
- Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
- F11, F12 (8А)
- Резерв
- F13 (8А)
- Контакты реле противотуманного света в задних фонарях
- F14 (16A)
- Прикуриватель
- F15 (16A), F16 (8A)
- Резерв
- Дополнительный блок:
| F11 (8А) | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F12 (8А) | Реле дневных ходовых огней, лампы дневных ходовых огней |
| F13 (8А) | Лампы и реле заднего противотуманного огня |
| F14 (16А) | Прикуриватель |
| F15 (16А) | Резервный |
| F16 (8А) | Резервный |
Дополнительные цепи предохранителей в комплектации Urban:
№ и номинал предохранителяЗащищаемая цепьОсновной блокДополнительный блок
| 1 (16А)* | Электростеклоподьемники передних дверей Электропривод боковых зеркал |
| 2 (16А)** | Электровентилятор климатической установки, компрессор кондиционера |
| 9 (16А)* | Обогреватели боковых зеркал |
| 10 (16А)* | Плафон освещения салона центральный |
| 15 (16А)* | Электровентилятор климатической установки, компрессор кондиционера |
Методы устранения неисправностей электрической цепи бензонасоса
Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.
Преимущества использования реле в автомобилях Нива Шевроле:
- исключается самопроизвольный ток утечки в бортовой системе;
- надежное управление всеми электродвигателями;
- быстрый и гарантированный запуск электрических механизмов;
- защита сети от перегрузки.

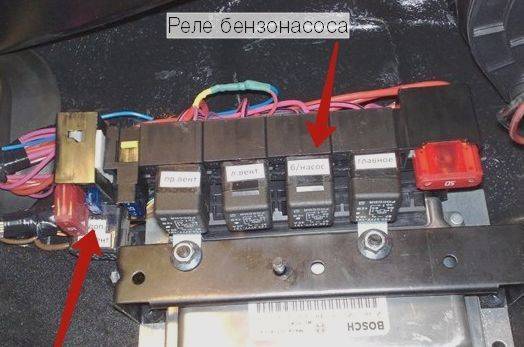

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.
Шевроле Нива выгодно отличается от своего предшественника прежде всего компоновкой и удобным доступом ко всем деталям. Конструкторы предусмотрели для реле и блока предохранителей самое надежное место в этом внедорожнике – в салоне под приборной панелью. Всего в Niva Chevrolet устанавливается 2 монтажных блока. Первый расположен слева от рулевой колонки под откидной крышкой, второй под бардачком со стороны переднего пассажира.
Нас интересует второй блок. Он объединяет блок управления двигателем и 4 силовых реле на металлической планке. Снаружи этот узел закрыт декоративной пластикой крышкой. Интересующее нас устройство расположено слева третьим по счету. Предохранитель бензонасоса Шеви Нива размещен на левом краю этого блока. Номинал предохранителя 15 А. Для удобного доступа к нему рекомендуется снять крышку перчаточного ящика.
Порядок разборки бардачка Шеви Нива:
- снимаем клемму с аккумулятора;
- отверткой откручиваем саморезы, крепящие бардачок (1 справа, 2 слева и по паре в верхней и нижней части);
- наклоняем корпус бардачка вперед и аккуратно вытаскиваем, отсоединяем подсветку;
- снимаем защитную крышку монтажного блока.

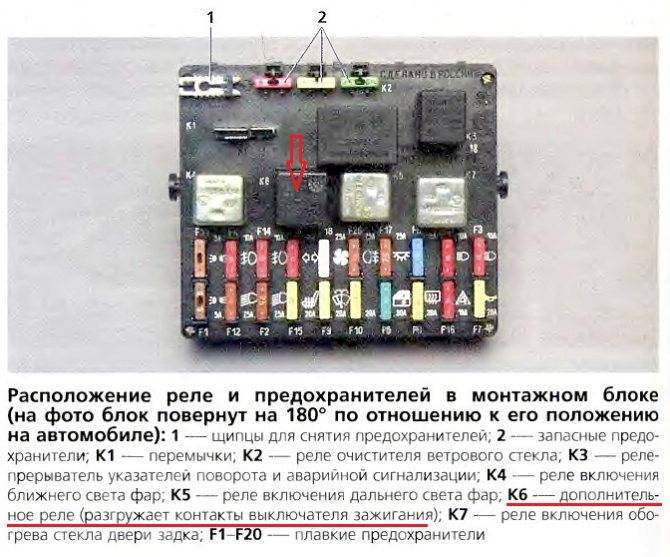

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.
Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.
Рис. 1
Рис. 2
Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)
Рис. 3
Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки. Схема внутренних соединений монтажного блока представлена на рис. 3.
Обознач
Ток (А)
Защищаемые элементы
Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре,
Лампа ближнего света (левая блок-фара)
Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
Левая противотуманная фара
Реле электростеклоподъемников, электростеклоподъемники передних дверей
https://www.youtube.com/watch?v=h0PieAXprnY
Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения,
Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла,
электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла,
Блок дистанционного управления электропакетом (блокировка дверей)
Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
Лампа дальнего света (правая блок-фара)
Правая противотуманная фара
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
Где искать
Как правило, на современных автомобилях, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, сделали два монтажных блока в Шниве. Они собрали все предохранители и реле, защищающие систему управления двигателем в отдельном блоке, и расположили его отдельно от основного – под бардачком, и прикрепили к кронштейну контроллера.
Предохранитель бензонасоса имеет номинал 15А и расположен в монтажном блоке под бардачком, вторым слева, возле большого 50-амперного реле, защищающего силовые цепи. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.
Если не работает бензонасос, в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок.
Замена предохранителя цепи
Замена не требует знаний и навыков. Особых инструментов тоже не понадобится.
Но сначала нужно выяснить исправность, если защитное устройство расплавилось, то следует незамедлительно его извлечь и произвести замену. Проверить нерасплавленный предохранитель можно так: извлечь его из гнезда и подключить тестер к контактам, тестер установить в режим “прозвонки”. Если последует звуковой сигнал, то причина не функционирования бензонасоса кроется в другом. Если же звука не последует, то смело осуществляется замена.
Для того чтобы достать и заменить предохранитель бензонасоса в Шниве, нужно произвести следующие действия:
- Необходимо снять бардачок. Для этого:
- Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
- Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
- Открываем бардачок и находим ещё два винта в нижней части.
- С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
- Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
- Откручиваем два самореза, крепящие облицовку бардачка справа.
- Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
- Теперь бардачок можно наклонить и рассоединить колодки питания включателя подсветки бардачка и самого фонаря подсветки.
- Снимаем бардачок.
- Снизу под бардачком находится крышка, под которой находится плата с релюшками и предохранителями. Ключом на 10 откручиваем гайку ее крепления.
- Отсчитывается третий от начала и извлекается рукой или пассатижами.
- Проверяется пригодность к эксплуатации.
- Проводится замена на новый обязательно такого же типа.
- Проверяется работоспособность бензонасоса путем включения зажигания.
- Замена произведена удачно и можно устанавливать крышку на место.
Но следует знать если произошло перегорание устройство не спешите его менять, а сначала найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.
Из вышесказанного следует, что в первую очередь, при неработающем бензонасосе, поиск неисправности следует начинать с проверки предохранителя.
Где находится предохранитель бензонасоса Нива Шевроле
Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива – более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке.
Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.
Роль предохранителя в электрических цепях
Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе.
Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие.
Предупредить такие «всплески» невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.
Если перегорает предохранитель, в первую очередь страдают:
- бортовой компьютер;
- электросеть питания топливного насоса, которая состоит из проводников тока;
- само устройство, подающее бензин в систему.
Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.
Пошаговая замена радиатора охлаждения Шевроле Нива
Строение предохранителя и его принцип работы
На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения.
Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали.
Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.
Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.
Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».
- Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.
- В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.
- Какие основные неисправности есть на Шевроле Нива и их решение
Обнаружение и замена
Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.
Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.
Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он сломан.
Как происходит замена данного элемента:
- Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
- Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
- Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
- Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
- Путем включения зажигания проверьте работоспособность топливного насоса.
- Потом просто установите крышку корпуса на место.
- Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.
Предохранители:
F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.
F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.
F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.
F4 (10 А) — резервный предохранитель.
F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.
Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.
F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.
F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.
Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.
Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.
F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).
Аналогично реле К7.
F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.
F10 (20 А) — резервный предохранитель.
F11 (5 А) — лампы правых габаритных огней.
F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.
F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.
Что сделать, если варианты не сработают?
Случается так, что после всех манипуляций насос по-прежнему не работает и тогда необходимо обращать внимание на проводку и состояние насоса в целом. Читать дальше: Умз 4216 моменты затяжки
Читать дальше: Умз 4216 моменты затяжки
Если два вышеописанных способа никак не повлияли на работоспособность топливной системы, то, скорее всего, вышел из строя сам бензонасос. Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода.
Видно не вооружённым глазом, что контакты оплавлены и нуждаются в замене.
Возможные неисправности в системе электропитания бензонасоса
Обычно причинами для обращения на СТО выступают поломки.
- Перегорание реле или предохранителя топливной помпы.
- Пробой, либо КЗ проводки устройства.
- В редких случаях пользователи сталкиваются с отказом самого электродвигателя насоса.
Не срабатывает реле бензонасоса Шнивы
Если тумблер не включается – проблему следует искать в двух частях.
- Перегорел сам выключатель и требуется его замена.
- Не работает система подачи сигнала на устройство. Следует выполнить диагностику ЭЬУ.
Перегорает предохранитель бензонасоса Нива Шевроле
Если плавкая вставка сгорает постоянно, проблему следует искать по всей цепи. Предохранитель перегорает ввиду замыкания проводки на массу или бортовую цепь, поломки мотора или скачков напряжения.
Замена предохранителя бензонасоса Шнивы
Следует демонтировать вещевой ящик и добраться до вспомогательного монтажного блока. Непосредственно плавкий элемент извлекается из гнезда при помощи специальных клещей. Собирается конструкция в обратном порядке.
Замена реле бензонасоса Нива Шевроле
Достаточно открутить его крепление от монтажной планки и отсоединить контактную группу. Посмотреть, как это делается можно на видео.
Ввиду простоты конструкции применяемого реле, стоимость новой детали не превышает 50 рублей на рынке. Минимальная стоимость благоприятно влияет на то, что некоторые автомобилисты постоянно возят с собой 2-3 релюшки для запаса.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Работа двигателя автомобиля Нива Шевроле невозможна без топливного насоса. Если однажды автомобиль попросту не заводится, то не спешите огорчаться, возможно, поломка незначительна и для ее устранения необходимо пять минут времени. Главное, определиться с причиной и попытаться ее устранить. Именно причины выхода из строя бензонасоса будут рассмотрены в данной статье.
Если ранее автомобили Нива производились с двигателями карбюраторных типов, то современная Шнива оснащается инжекторной системой подачи топлива. А это означает что топливо из бака к инжектору подается посредством бензонасоса, который работает от электрического постоянного напряжения 12В. На карбюраторных движках бензонасосы работают посредством механического воздействия. Но так как Нива Шевроле оснащена только электрическим устройством, то и соответственно о нем и пойдет речь.
Местонахождение бензонасоса в Шниве
Где находится предохранитель бензонасоса на Нива Шевроле
Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв.
А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса.
В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.
Где расположен предохранитель
Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.
Основные параметры
Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом
- Отсоединяем клеммы от АКБ
- Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
- С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
- После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
- Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
- Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
- Снимем защитную крышку, которая защищает монтажный блок с контроллером
- Берем ключ на десять и откручиваем винт который держит защитную крышку
Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса.
Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.
Где находится предохранитель бензонасоса на Нива Шевроле
Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.
- 1 Где расположен предохранитель
- 2 Основные параметры
Где расположен предохранитель
Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.
Основные параметры
Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом
- Отсоединяем клеммы от АКБ
- Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
- С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
- После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
- Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
- Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
- Снимем защитную крышку, которая защищает монтажный блок с контроллером
- Берем ключ на десять и откручиваем винт который держит защитную крышку
Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса. Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.
В любом автомобиле, независимо от марки и модели, важнейшая роль отводится системе топливного снабжения, основным узлом которой является топливный насос. Установлен электрический бензонасос Нивы Шевроле в баке. Он имеет ограниченный ресурс, поэтому каждому автовладельцу будет полезна информация о принципах работы и способах обслуживания ТС (топливной системы).
