Где находится масса c двигателя на кузов на ВАЗ-2114: точные фото расположения

Нужна ли масса на корпус эбу

Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию. По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.

Потребители электроэнергии

Системы автомобиля, в зависимости от модели и комплектации:

  • ABS — антиблокировочная система колёс (антиюзовый автомат торможения)
  • SRS — система безопасности (подушки безопасности, натяжители ремней и т. д.)
  • EFI, ЭСУД — электронные системы управления двигателем
  • Автоматическая коробка передач с электронным управлением
  • Маршрутный компьютер
  • и другое

Световые приборы

Основная статья: Световые приборы автомобиля

Автомобильные световые приборы делятся на наружные и внутренние.

  • К наружным относятся фары (с ближним и дальним светом), габаритные огни, указатели поворота (совмещены с аварийной сигнализацией), стоп-сигналы, фонари заднего хода, фонари освещения номерного знака, противотуманные фары, контурные огни, прожекторы, в некоторых случаях — декоративные лампы.
  • К внутренним относятся лампы освещения салона, подкапотная лампа, лампа освещения багажника, лампа освещения перчаточного ящика, лампы подсветки приборной панели и др.

Прочие потребители

  • Стартёр
  • Система зажигания
  • Бортовой компьютер
  • Электроусилитель руля
  • Двигатели вентиляторов, приводов стеклоочистителей, электростеклоподъёмников, и т. п.
  • Обогреваемые стекла
  • Парковочные датчики (парктроник)
  • Видеокамеры заднего обзора
  • Сервоприводы сидений
  • Прикуриватель
  • Радиоприёмник (магнитола), телевизор, мультимедийная развлекательная система
  • Звуковой сигнал
  • Противоугонная сигнализация
  • GPS-навигатор, встроенный или отдельный,
  • Обогреватели сидений,
  • а также другие вспомогательные и информационные системы и приборы.

Некоторые виды бытовой техники, приспособленной также и для работы в автомобиле, могут получать питание от автомобильной электросети (подключение осуществляется либо через специальное гнездо, либо через гнездо прикуривателя). Для этой цели применяются различные адаптеры — от простейших делителей напряжения до импульсных блоков питания с двойным преобразованием тока. Но гнездо прикуривателя изначально не было рассчитано на подключение иных потребителей, кроме как нагревательного элемента «электрозажигалки», поэтому нередки перегорания предохранителей и термическое повреждение гнезда (необходимо рассчитать допустимый потребляемый ток по предохранитялям прикуривателя).

На некоторых машинах с мощными генераторами может быть установлен инвертор с выходом ≈ 220 Вольт для питания обычной бытовой техники. Мощные машины специального назначения могут иметь другие сети с другими питающими напряжениями.

ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА

Если масса двигателя с кузовом плохая то возникают проблемы:

  1. Может слабо заряжаться аккумулятор;
  2. Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
  3. На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС

Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы

На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.

Дополнительный провод- это необходимость на б/у автомобилях

Плохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС. Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиля

Ненадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации. В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.

Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.

Статья 2: Почему не тухнет лампочка аккумулятора на панели приборов ВАЗ 2114

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

Сопротивление самих щупов составляет 2.1 Ома.

Теперь подключаем один щуп к двигателю. Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.

А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.

Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.

Опа. А у нас присутствует напряжение!

Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.

Вот я блеснул художественным творчеством и нарисовал картину происходящего

Красным — провод массы, а синим — вольтметр

Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!

Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.

Как выйти из такой ситуации победителем?

Во-первых, необходимо периодически обслуживать этот участок цепи.

Открутить массу на кузове

Проделать то же самое с массой на двигателе

Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.

Обжим наконечников, обжим на клемме АКБ

Всё это со временем окисляется и не может полноценно выполнять свою функцию.

Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.

Вот видео на тему масса двигатель — кузов

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов

Всем Доброго времени суток Друзья и просто Гости! Может тема не новая но всё равно, рано или поздно все мы сталкиваемся с этой проблемой. Всё долго размышлял если смысл установки дополнительной массы? Немного напомню с чего всё это началось и почему меня заставило задуматься об установки дополнительной массы на кузов автомобиля

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

2) Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

3) Масса торпеды (панели приборов)

В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)

4) Масса электродвигателя отопителя

Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.

В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.

Восстановление бортовых настроек автомобиля

Кроме этого, необходимо позаботиться о том, чтобы вся «бортовая электроника» машины, с помощью которой осуществляется контроль и управление за системами ее обслуживания, не сбилась с настроек, и ее не пришлось восстанавливать заново. Когда аккумулятор отсоединяется, все параметры сбрасываются автоматически.

Опыт автомобилистов, выработанный при общении с современными машинами, обильно начиненными разного рода электроникой, помог составить следующий алгоритм действий:

  • запустить двигатель , довести его работу до привычной температуры;
  • выключить двигатель ;
  • снять клемму со знаком «минус» , подождать три минуты;
  • поставить ее обратно ;
  • то же проделать с плюсовой клеммой ;
  • снова завести двигатель, пусть работает минут 15 — за это время компьютерная система восстановит все базовые данные;
  • выключить зажигание — после его выключения вся информация сохранится;
  • еще раз запустить двигатель , провести его тестирование во всех возможных режимах;
  • еще раз выключить зажигание и подождать, пока система запишет все параметры.

Теперь все базовые настройки, подключаемые ранее, работают нормально. Этот алгоритм действия для восстановления базовых данных бортовой системы автомобиля рекомендован водителями независимо от того, какой марки автомобиль используется. Для проверки можно опробовать его на любой машине и оценить, насколько он реально эффективен. Главное — не забывать о правилах полярности и порядке работы с клеммами.

В процессе взаимодействия с аккумулятором главное — не забывать о том, как правильно снимать клеммы и в каком порядке устанавливать их обратно. С правильно снятым и так же правильно подключенным аккумулятором не случится никакой непредвиденной поломки в виде короткого замыкания. А если еще получится освоить самостоятельное восстановление электронной системы обеспечения, можно считать, что освоено полное управление современным автомобилем.

https://youtube.com/watch?v=MUmIehk7XBg

Расположение массы двигателя

Месторасположение массы двигателя

Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.

Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.

Месторасположение массы на кузове

Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.

Месторасположение массы двигателя ВАЗ-2114

Масса на приборной панели

Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.

Месторасположение массы под приборной панелью

Возможные неполадки

Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».

Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое. Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд).

В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

2) Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Где крепится «масса» двигателя? Почему двигатель работает нестабильно?

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса». А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

МАССА ВАЗ 2114

Ненадежная масса на ВАЗ 2114 или ее отсутствие приводит к различным неприятным сюрпризам. Например,вместо поворотного сигнала на заднем фонаре вдруг начинается перемигивание лампочек (так называемая новогодняя елка), или еле крутит стартер. Если знать, где находятся массы ВАЗ 2114, можно справиться со многими неурядицами в электрической части автомобиля.

Местонахождение общих (массовых) проводов

Основной массовый провод короткий и толстый – он идет с аккумулятора и крепится на шпильке гайкой в районе переднего левого лонжерона. Толщина его порядка 14-16 мм. Также с минусовой клеммы АКБ идет тонкий провод, который выполняет функцию подачи питания различным потребителям энергии. Слабый контакт на клемме ведет к быстрой разрядке аккумуляторной батареи.

Для электронной системы управления двигателем также необходим общий провод. Масса ЭБУ на ВАЗ 2114 может крепиться в двух разных местах в зависимости от модификации автомобиля:

  • На версиях 2115 с мотором 1,5 л она берется с мотора (два болта М6 на задней заглушке распределительного вала).
  • На ДВС 1,6 л, а также моторах 1,5 л с ЭБУ Bosch или «Январь» версии 7.2 она фиксируется болтом, привернутым к металлическому каркасу центральной консоли под приборной панелью.

Если общий провод электроники плохо контачит с кузовом автомобиля, то ЭСУД на ВАЗ 2114 может давать различные сбои.

Обратите внимание, провод должен быть хорошо закреплен

Где находится масса панели приборов ВАЗ 2114? Для проводки панели приборов, жгута проводов багажного отсека и схемы блока предохранителей предусмотрена только одна общая массовая точка в салоне (модели 2108-09 и 2113-2114-2115),она находится под комбинацией приборов рядом с рулевой колонкой.

Для мотора отопителя также необходим минус. Он крепится к корпусу печки с водительской стороны в салоне.

Остается вопрос – где находится масса двигателя ВАЗ 2114. Массой как раз и считается место крепления основной минусовой клеммы аккумулятора к кузову.

В чем польза дополнительного переключателя на «минус» аккумулятора?

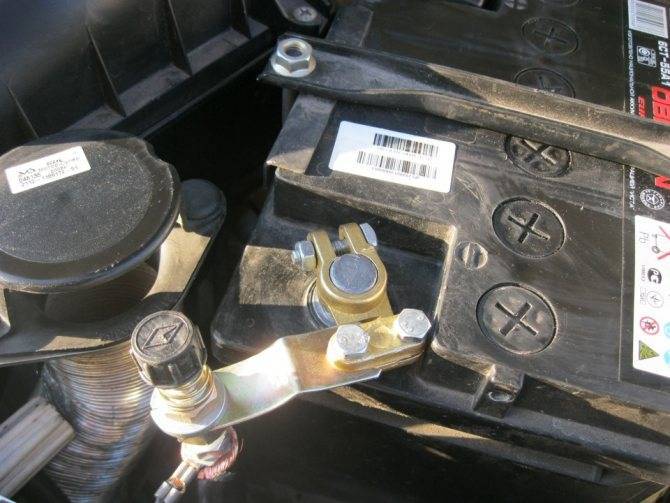

Ещё совсем недавно практически все автомобилисты устанавливали тумблер, выключающий массу автомобиля. Теперь эта практика сошла на нет, и подобные доработки можно встретить только на старых машинах. Но вот зачем это делалось, может быть, и сейчас это приспособление будет чем-то полезным?

Выключатель массы — в народные массы!

Времена, когда водителям приходилось многое делать своими руками, а не ездить с каждой мелочью в автосервис, давно прошли. Сейчас к автомобилям совершенно другое отношение, более прагматичное, как к вещи или инструменту. За машинами меньше ухаживают и не так сильно берегут. «Али-экспресс» убил в российских автомобилистах желание что-то делать своими руками и придумывать решения для возникающих трудностей — на этой Интернет-площадке можно найти практически всё. Гораздо проще купить уже готовую вещь, чем сделать её самостоятельно. Однако ещё остались водители, любящие ковыряться в автомобиле и что-то делать своими руками, вот им-то и может пригодиться выключатель на минусовой клемме аккумулятора.

Зачем устанавливать выключатель?

В давние времена водители не ездили на машине за хлебом в соседний магазин. Автомобили эксплуатировались с меньшей интенсивностью, поэтому большую часть времени он проводил в гараже. Естественно, что при долгой стоянке разряжается аккумулятор, так как небольшое потребление тока есть всегда. Чтобы этого не происходило, нужно было обесточить машину, для этого отсоединяли клемму с батареи. Но если так делать постоянно, то свинцовая клемма довольно быстро обомнётся и начнёт болтаться, что будет приводить к плохой зарядке АКБ и другим проблемам.

Вот для решения этой проблемы автомобилисты и придумали устанавливать на минусовой провод мощный тумблер. Он позволял обесточить автомобиль, просто повернув рукоятку, не нужно было ключами крутить гайки и переживать о состоянии клеммы. Если же батарея всё же разряжалась, что было не редкостью зимой, то для её оживления использовали сетевой зарядник. Вот тут опять очень помогал установленный тумблер. Выключатель позволял заражать АКБ прямо в автомобиле, не снимая с него клемм, и при этом не переживать, что может что-то перегореть.

Кроме того, такой тумблер не что иное, как самое простое противоугонное средство. Установленный в секретном месте, он неплохо защищал авто от угона. Ведь сколько ни замыкай провода в замке зажигания, а без аккумулятора машину не завести.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА

Если масса двигателя с кузовом плохая то возникают проблемы:

  1. Может слабо заряжаться аккумулятор;
  2. Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
  3. На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС

Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы

На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.

Дополнительный провод- это необходимость на б/у автомобиляхПлохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС. Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиляНенадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации. В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.

Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».

А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т. д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы.

Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Как найти место плохой «массы»

Помочь найти место плохого контакта по минусовой цепи поможет следующий алгоритм действий:

  • определение неисправной системы;
  • исключение механических дефектов;
  • исключение проблем питания плюсовой цепи;
  • подтверждение проблемы по минусовой цепи питания;
  • поэтапная проверка всей минусовой цепи питания.

Этот алгоритм применим к любой системе автомобиля, но, на некоторых системах его можно упростить, начав проверку сразу же с точки подключения минусового провода к кузову. Но, мы рекомендуем придерживаться именно его, ведь если неисправна минусовая линия подачи электроэнергии, то высока вероятность проблем в механике и плюсовой цепи.

Определение проблемного блока или системы

Подробную информацию об устройстве и принципах работы электрики и электроники автомобилей ВАЗ 2108–2215 вы найдете тут (электросхема ВАЗ 2108–2115), поэтому дальше мы будем рассказывать о диагностике неисправностей узлов, входящих в состав электросхемы этих машин. Каждая из систем оснащена несколькими подключениями к кузову, являющемуся основными минусовым проводником, поэтому если отказывает одновременно несколько систем, то скорее всего, проблема не в плохой «земле», ведь они подсоединены к ней в разных местах. Исключение составляет отказ или крайне плохая работа всех систем, вызванная окисленной минусовой клеммой аккумулятора (АКБ) или ее слабой затяжкой.

Окисление клеммы АКБ

Помните, симптомы плохой «массы» на автомобиле ВАЗ 2114 lada нередко похожи на другие неисправности, однако они подчиняются законам движения электронов, поэтому если вы хоть немного разбираетесь в электротехнике и умеете читать схемы, найти причину для вас не составит большого труда.

Определение проблемного контакта

Установив неправильно работающую систему и убедившись, что остальные системы, соединенные с ней общей цепью питания и одним предохранителем, работают исправно, поступайте так:

  1. По электросхеме ищите расположение клемм или колодок, к которым подходят минусовые провода от кузова.
  2. Тестером измеряйте напряжение на этих контактах, располагая второй щуп тестера на плюсовой клемме аккумулятора, если оно соответствует норме для этого контакта, то перемещайте второй щуп на контакт или клемму, через которую на эту систему поступает плюс питания. Нормальное напряжение на этих контактах говорит о неисправности системы в целом или каких-то ее блоков, не относящихся к «земле», а низкое напряжение говорит о проблемах в цепи плюсового питания.
  3. Убедившись, что проблема в плохой массе у автомобиля «Лада» 2114, или любого другого, определите, где минусовой провод подходит к кузову. Если на этом пути есть контакты, то измеряйте напряжение между ними и плюсовой клеммой АКБ. Как только напряжение поднимется до нормального значения, соответствующего питающему напряжению этой системы, то вы нашли проблемный участок. Если же напряжение остается низким даже в месте контакта с кузовом, но на других местах подключений оно соответствует норме, то клемма или кузов в районе контакта корродированы или покрыты грязью.

«Масса» крепится к кузову

Эта методика действенная для карбюраторных и инжекторных моделей. Главный признак неисправной минусовой цепи – нормальное напряжение между плюсовым питающим контактом системы и минусом АКБ вкупе с низким напряжение между обоими питающими контактами системы.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его

Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
