Где находятся мозги на ВАЗ-2112: ЭБУ на 16-ти клапаннике

Описание «мозгов»

Автомобиль ВАЗ 2110 считается первым транспортным средством отечественного автопрома, оснащенным инжекторным мотором. Силовой агрегат управляется при помощи ЭБУ — электронного устройства, который определяет основные параметры работы двигателя в соответствии с сигналами датчиков. По сути, ЭБУ ВАЗ 2110, ВАЗ 2112 или любой другой модели представляет собой «мозги» машины, работа которых влияет на функциональность транспортного средства в целом.

В «Десятках», а также ВАЗ 2112 16 клапанов и других моделях, оснащенными системами БОШ 7.9.7 либо Январь 7.2 в головке установлен один винт М6. С этого винта берется масса на катушки зажигания, а масса непосредственно на управляющий модель берется в салоне. Обычно массой служит приваренная шпилька, установленная на кронштейне блока ЭСУД, в частности, за центральной консолью, за левым экраном. В данном случае на кронштейн масса передается через шпильку, которая заварена на моторном щите, посредине. Также следует отметить, что гайка на этой шпильке обычно не затягивается.

Местоположение блока управления

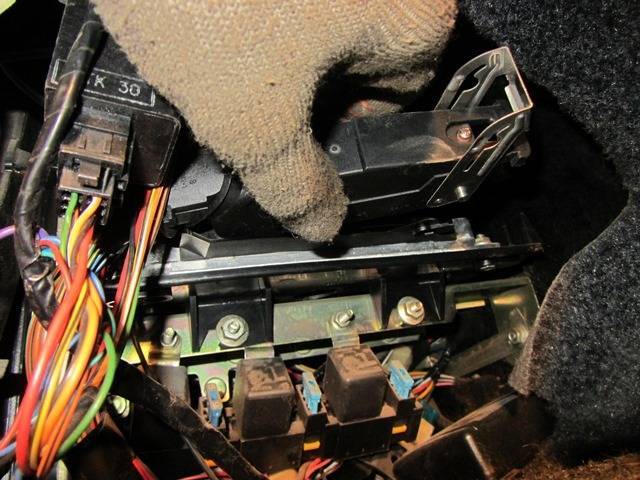

Теперь рассмотрим вопрос места расположения ЭБУ ВАЗ 2110. Это устройство в Десятке расположено под центральной консолью, в ее нижней части, в частности, под контрольным щитком. Для того, чтобы получить доступ к управляющему модулю, следует с пассажирской стороны демонтировать пластмассовую панель, для этого придется воспользоваться отверткой с крестовым наконечником. Сняв накладку, вы увидите множество различных проводов, штекеров, а также предохранительных устройств. Сам контроллер расположен за ними, он прикручен к планке в горизонтальном положении.

Характерные неисправности: их признаки и причины

Если электронная система управления двигателем дает сбои, это может привести к проблемам в работе силового агрегата. К сожалению, неисправности ЭБУ в отечественных десятках — не редкость, поэтому автовладелец должен знать об основных неполадках, а также причинах их появления.

Для начала рассмотрим симптомы неисправностей:

  1. Нет связи с диагностическим тестером. Если в работе мотора стали появляться проблемы, автовладелец может произвести диагностику работоспособности силового агрегата с помощью тестера или ноутбука. Но если ЭБУ не работает, то при попытке связаться с бортовым компьютером автолюбитель увидит, что связь отсутствует.
  2. На ЭСУД не поступают сигналы о работе форсунок, системы зажигания, топливного насоса, клапана либо датчика холостого хода. Также могут отсутствовать сигналы и с других исполнительных устройств.
  3. Еще один признак — отсутствие реакции на кислородный датчик, контроллер температуры двигателя, датчик положения дроссельной заслонки и другие контроллеры.
  4. Признаком поломки могут служить и механические повреждения устройства. Возможно появление трещин на корпусе в результате сильного механического воздействия, могли перегореть радиоэлементы либо проводники (автор видео о ремонте — Павел Ксенон).

Что касается причин, о неполадки в работе электронного блока управления могут произойти в результате:

Неквалифицированного вмешательства. Такая причина является одной из самых распространенных. Если автовладелец самостоятельно проводит ремонт электрики либо монтирует противоугонную систему или же доверяет это дело неквалифицированным мастерам, в процессе могут быть допущены ошибки.
Часто встречаемая проблема — прикуривание аккумулятора авто от транспортного средства с заведенным мотором

При прикуривании двигатели обоих машин должны быть отключены, в противном случае есть вероятность повреждения «мозгов», это важно помнить.
Еще одна проблема, которая встречается не так часто — это спутывание полярности при подключении автомобильной АКБ. Если вы спутаете плюс с минусом, это может не только повредить блок управления, но и вывести из строя сам аккумулятор, что чревато дорогим ремонтом.
Причина может заключаться в отключении клемм АКБ при запущенном моторе.
Также блок управления может выйти из строя в результате включения стартерного узла с отключенной силовой шиной.
Вывести систему управления двигателем может случайно попавший на датчик либо проводку транспортного средства электрод в ходе выполнения сварочных работ.
Одна из самых серьезных проблем — попадание воды на ЭБУ

При попадании жидкости в устройство может «накрыться» сама плата.
Обрыв на участке электроцепи либо замыкание проводки.
Также причиной могут служить неисправности в работе высоковольтной составляющей системы зажигания. К примеру, поломка ЭБУ может быть спровоцирована отказом работоспособности катушки, высоковольтных кабелей, распределительного механизма и т.д.

Плохой запуск двигателя ВАЗ 2110, 2111, 2112 и перегорание в ЭБУ силового ключа gb10nb37lz

Одной из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz. Но почему-то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда-то была данная проблема. Но и то из-за того, что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ.

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея 2 – выключатель зажигания 3 – реле зажигания 4 – свечи зажигания 5 – модуль зажигания 6 – контроллер 7 – датчик положения коленчатого вала 8 – задающий диск А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают, что это не помогло. Проверяя колодку, провод это не дает не какого результата. Следующим действиям начинают побывать ставить новый модуль, или ЭБУ это тоже не чего не дает. Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние. Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере (просто положите на него руку, и если при заводке не бьет значит он). В ходе этой проверки можно понять, что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ: При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя. Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1. 1а-сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz) 2. 12 вольт после зажигания 3. 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

Для проверки сопротивления обмоток нужно прозванивать поочередно правый и средний контакт на модуле зажигания. И левый и средний. При исправном модуле: сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Замеряем сопротивление обмотки 1-4, обмотка исправна — сопротивление 0.8 Ом.

Замеряем сопротивление обмотки 2-3, обмотка ПРОБИТА (КЗ) — сопротивление 0.1 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания (Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль — это своего рода трансформатор – у него может быть или обрыв обмотки, или КЗ. Что нарушит работу Системы зажигания. И вызовет более большой ток, который приведет к сгоранию силового ключа.)

Схема взаимосвязи Модуля и ЭБУ:

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

Частые вопросы по автодиагностике ВАЗ 2112 через компьютер или смартфон

Ранние марки электронных блоков управления имеют только К-линию для внешних адаптеров. По это причине, для них применяется K-Line VAG. Аппарат поддерживает стандарты обмена данными ISO 9141-1, 9141-2, 14230, KWP2000. Подключение выполняется к диагностическому разъему машины. Позволяет считать коды неисправностей, проанализировать данные, очистить ПЗУ компьютера.

Модели двигателей ВАЗ 2121, оснащенные CAN протоколом, имеют сервисною колодку стандарта OBD2. Для коммутации используется 16-пиновый порт. Обмен пакетами данных осуществляется по двум линиям: Кан-верхняя, Кан-нижняя.

Подходящие адаптеры и кабели для диагностики

ЭБУПрограммыШинаПодходящий адаптер/кабель
Бош M1.5.4АвтоВАЗ NEW ICD 1.2.0.1 Stevaz ChipExplorer Lite 1.5 Diagnostic Tool v1.31.2K-LineK-Line VAG COM
Январь 5.1.N
Январь 7.2
Бош M7.9.7KWP-D KWP2000
Бош MP7.0ICD 1.2 Chip tuning 1.25
Январь 7.2+ (аппаратная ревизия)StevazCANELM 327 * Сканматик 2 ДСТ-14Т и другие, адаптированные под CAN-шины ScanToolPro *
М73ScanMaster v2.1 Rus OBDTool 1.2.60
VS5.1CTuning v.2.6K-LineK-Line VAG COM ELM 327

* Для сканеров на ELM 327 рекомендована ревизия чипа 1.5.

Подходящие сканеры для диагностики автомобиля ВАЗ 2112

Полноценные профессиональные сканеры, отличаются от адаптером, тем что имеют встроенный дисплей, собственную внутреннюю диагностическую программу для чтения конфигураций ЭСУД.

ДСТ-14Т – это официальный дилерский сканер, рекомендуемый АвтоВАЗ. Подходит для всего модельного ряда. Так же для данных автомобилей применяется следующие мульти-марочное оборудование:

Внимание:

Как уже упоминалось выше, старшие модели двенадцатой оснащались диагностическими разъемами с 12 пиновым портом. Для таких вариантов подойдет классический K-Line VAG. Пакеты данных транслируются через К-Line.

Для подключения применяются следующие программы:

Диагностика ошибок и расшифровка

Электронные компоненты опрашиваются через цепочку компьютер-сервисное оборудование-ЭБУ. Диагностическая программа собирает воедино информацию с разных систем и при наличии неполадок выдает OBD коды.

При самодиагностике электронных компонентов, ЭБУ опрашивает органы контроля самостоятельно. Результат выводится в виде кодов на табло. Если компонент не отвечает ил его значения не совпадают с калибровочными, ЭСУД фиксирует ошибку в этом месте.

Профилактика поломок электроприборов

Для предупреждения поломок электрических цепей, необходимо соблюдать ряд простых правил.

  1. Периодически проверять контактные разъемы на предмет окислений или перегрева. Ржавчина нарушает проходимость импульсов, что может считываться приборами, как повреждение блока.
  2. Один раз в год обрабатывать контакты специальными маслами. Лубриканты препятствуют попаданию влаги на металлы, что продлевает их строк эксплуатации.
  3. Своевременно заменять пересохшие провода. Растрескивание изоляции может спровоцировать короткое замыкание.

Ошибки на панели ВАЗ 2110(2112) предоставляют пользователю полную информацию о состоянии узлов и агрегатов автомобиля. При знании расшифровок, водитель может самостоятельно устранить поломку электроники транспортного средства.

Как проявляется неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр)

Наиболее часто встречающиеся неполадки э лектронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Э лектронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр) представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine) . Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Признаки неисправности Э лектронного блока управления двигателем:

— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами. — Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д. — Отсутствие связи с диагностическим прибором. — Физические повреждения (сгоревшие радиоэлементы, проводники).

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправности Э лектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта. 2. «Прикуривание» от машины с работающим двигателем. 3. «Переполярность» при подключении аккумуляторной батареи. 4. Снятие клеммы аккумуляторной батареи на работающем двигателе. 5. Включение стартера с отсоединенной силовой шиной; 6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля. 7. Попадание воды в ЭСУД . 8. Обрыв или замыкание проводки. 9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т.д. сгоревших блоков.

Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Разновидности э лектронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Советы по эксплуатации

Дабы не появилось обстановок, которые связаны с выходом электронного блока управления двигателем из строя направляться:

  • ни за что не снимать клеммы аккумуляторной батареи при трудящемся двигателе;
  • нельзя снимать клеммы АКБ при подключенном зажигании, поскольку это может привести к уничтожению firmware ЭБУ и связи с ключами, не отключайте блок, исполнительные узлы и датчики при подключенном зажигании;
  • смотрите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в ходе эксплуатации автомобиля они смогут разрушаться за счет процесса электролиза, вызывать сбои в работе устройства;
  • в случае если в следствии аварии либо иного механического действия ЭБУ взял трещину в корпусе, ее срочно направляться залить гермет-клеем;
  • не допускайте нарушений режима естественного охлаждения блока;
  • осуществляйте контроль исправность датчиков лишь при отключенных от ЭБУ разъемах:
  • не вносите трансформаций в схему управления двигателем и применяйте другие узлы и датчики строго по каталогам оборудования для конкретной модели автомобиля.

Смотрите из-за чего кипит аккумулятор на машине и что следует сделать в этом случае

Возможно ли смазать клеммы аккумулятора и чем это лучше делать.

Как верно снимать АКБ https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с автомобили.

Видео — установка защиты на ЭБУ Toyota Camry v50:

В обязательном порядке к прочтению:

  • Открылась бесплатная телефонная горячая линия для начинающих водителей
  • Эвакуатор — изюминки услуги
  • Объявление «Дам бесплатно автомобиль» — будь внимателен
  • Порядок организации времени отдыха и труда водителей машин
  • Как возможно вывести из строя автомобильный генератор
  • Как приобрести авто в автосалоне с умом
  • Нужно ли запрещать антирадары?

Ремонт Блока Управления Двигателем. Блок ЭБУ. Школа Алексея Пахомова. Пахомов скачать

Статьи как раз той тематики,которой Вы интересуетесь:

Совокупность питания современного бензинового двигателя с впрыском горючего в большинстве случаев складывается из топливного бака , топливного насоса с электроприводом, топливного фильтра, распределительного…

уход и Обслуживание за автомобилем Как проверить компрессию в двигателе? В большинстве случаев автолюбители не задаются этим вопросом до того момента, в то время, когда двигатель начинает троить, обороты становятся…

Выход из строя реле-регулятора – самая частая обстоятельство неисправности автомобильных генераторов. Как раз исходя из этого с проверки регулятора в большинстве случаев начинают контроль работоспособности узлов…

уход и Обслуживание за автомобилем Двигатели современных машин трудятся под управлением электроники. Фактически все марки авто имеют ЭБУ — электронный блок управления, что…

Электронные совокупности автомобиля Электронный блок управления двигателем – без этого компонента современный автомобиль попросту немыслим. Во всей совокупности управления силовым агрегатом ЭБУ есть…

Схема электрооборудования ВАЗ-2112

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор 2112, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Распиновка январь 5.1

Электросхема ВАЗ-2112 инжектор 16 клапанов — полный вид

Какие ЭБУ устанавливают на Ваз 2110

Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114 , кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.

Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются

Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.

Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.

Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110

Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.


ЭБУ Bosch M1.5.4

Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.

Характерные неисправности: их признаки и причины

Если электронная система управления двигателем дает сбои, это может привести к проблемам в работе силового агрегата. К сожалению, неисправности ЭБУ в отечественных десятках — не редкость, поэтому автовладелец должен знать об основных неполадках, а также причинах их появления.

Для начала рассмотрим симптомы неисправностей:

  1. Нет связи с диагностическим тестером. Если в работе мотора стали появляться проблемы, автовладелец может произвести диагностику работоспособности силового агрегата с помощью тестера или ноутбука. Но если ЭБУ не работает, то при попытке связаться с бортовым компьютером автолюбитель увидит, что связь отсутствует.
  2. На ЭСУД не поступают сигналы о работе форсунок, системы зажигания, топливного насоса, клапана либо датчика холостого хода. Также могут отсутствовать сигналы и с других исполнительных устройств.
  3. Еще один признак — отсутствие реакции на кислородный датчик, контроллер температуры двигателя, датчик положения дроссельной заслонки и другие контроллеры.
  4. Признаком поломки могут служить и механические повреждения устройства. Возможно появление трещин на корпусе в результате сильного механического воздействия, могли перегореть радиоэлементы либо проводники (автор видео о ремонте — Павел Ксенон).

Что касается причин, о неполадки в работе электронного блока управления могут произойти в результате:

Неквалифицированного вмешательства. Такая причина является одной из самых распространенных. Если автовладелец самостоятельно проводит ремонт электрики либо монтирует противоугонную систему или же доверяет это дело неквалифицированным мастерам, в процессе могут быть допущены ошибки.
Часто встречаемая проблема — прикуривание аккумулятора авто от транспортного средства с заведенным мотором

При прикуривании двигатели обоих машин должны быть отключены, в противном случае есть вероятность повреждения «мозгов», это важно помнить.
Еще одна проблема, которая встречается не так часто — это спутывание полярности при подключении автомобильной АКБ. Если вы спутаете плюс с минусом, это может не только повредить блок управления, но и вывести из строя сам аккумулятор, что чревато дорогим ремонтом.
Причина может заключаться в отключении клемм АКБ при запущенном моторе.
Также блок управления может выйти из строя в результате включения стартерного узла с отключенной силовой шиной.
Вывести систему управления двигателем может случайно попавший на датчик либо проводку транспортного средства электрод в ходе выполнения сварочных работ.
Одна из самых серьезных проблем — попадание воды на ЭБУ

При попадании жидкости в устройство может «накрыться» сама плата.
Обрыв на участке электроцепи либо замыкание проводки.
Также причиной могут служить неисправности в работе высоковольтной составляющей системы зажигания. К примеру, поломка ЭБУ может быть спровоцирована отказом работоспособности катушки, высоковольтных кабелей, распределительного механизма и т.д.

На что менять контроллер

Обратите внимание, что если ваш старый контроллер выйдет из строя, менять его следует на точно такой же который был установлен ранее – прямо с завода. Цена подобных устройств в зависимости от вида и года выпуска вашего автомобиля может быть в широком диапазоне и составлять от 5000 до 10000 рублей

ЭБУ является основным управляющем модулем в любом автомобиле. Благодаря блоку управления определяются оптимальные параметры для работы силового агрегата, поэтому данный модуль всегда должен работать точно, как часы. Где находится ЭБУ ВАЗ 2110, какие неисправности для него характерны и как поменять устройство при необходимости — об этом мы расскажем ниже.

Автомобиль ВАЗ 2110 считается первым транспортным средством отечественного автопрома, оснащенным инжекторным мотором. Силовой агрегат управляется при помощи ЭБУ — электронного устройства, который определяет основные параметры работы двигателя в соответствии с сигналами датчиков. По сути, ЭБУ ВАЗ 2110, ВАЗ 2112 или любой другой модели представляет собой «мозги» машины, работа которых влияет на функциональность транспортного средства в целом.

В «Десятках», а также ВАЗ 2112 16 клапанов и других моделях, оснащенными системами БОШ 7.9.7 либо Январь 7.2 в головке установлен один винт М6. С этого винта берется масса на катушки зажигания, а масса непосредственно на управляющий модель берется в салоне. Обычно массой служит приваренная шпилька, установленная на кронштейне блока ЭСУД, в частности, за центральной консолью, за левым экраном. В данном случае на кронштейн масса передается через шпильку, которая заварена на моторном щите, посредине. Также следует отметить, что гайка на этой шпильке обычно не затягивается.

Принцип работы контролёра (ЭБУ)

Электронный блок управления двигателем в течении всей работы двигателя получает, обрабатывает, управляет системами и датчиками, влияющими как на работу двигателя, так и на второстепенные элементы двигателя (система выхлопа). Контролёр пользуется данными следующих датчиков:

  • ДПКВ (Датчик положения коленчатого вала).
  • ДФ (Датчик фаз).
  • ДМРВ (Датчик моментального расхода воздуха).
  • ДТОЖ (Датчик температуры охлаждающей жидкости).
  • ДПДЗ (Датчик положения дроссельной заслонки).
  • ДК (Датчик кислорода).
  • ДД (Датчик детонации).
  • ДС (Датчик скорости).
  • И другие датчики.

Получая данный от источников, перечисленных выше, ЭБУ контролирует работу следующих датчиков и систем:

  • Топливная система (Топливный насос, регулятор давления, форсунки).
  • Система зажигания.
  • Регулятор холостого хода (ДХХ,РХХ).
  • Адсорбер.
  • Вентилятор радиатора.
  • Система само диагностирования.

Так же, ЭСУД (эбу) имеет три вида памяти:

  1. Программируемое постоянное запоминающее устройство (ППЗУ); Содержит в себе так называемую прошивку, т.е. программу, в которую забиты основные показания калибровок, алгоритм управления двигателем. Данная память не стирается при отключении питании и является постоянной. Поддаются перепрограммированию, чип-тюнингу.
  2. Оперативное запоминающее устройство (ОЗУ); Представляет собой временную память, в которой хранятся ошибки системы, измеряемые параметры. Данная память стирается при отключении питания.
  3. Электрически репрограммируемое запоминающее устройство (ЭРПЗУ). Данный тип памяти, можно сказать, является охраной автомобиля. В ней временно хранятся коды и пароли противоугонной системы автомобиля. Иммобилайзер и ЭРПЗУ сравниваются данными, после чего возможен пуск двигателя.

Видео «Отсутствие искры и перегорание предохранителя — ремонтируем ЭБУ»

Как быть, если отсутствует искра, при этом постоянно перегорают предохранители — на видео ниже показан процесс ремонта управляющего контроллера в гаражных условиях (автор видео — канал Авто Практика).

Наткнулся на статью McSystem Собственно вот она ниже

В январе — о Январях. Снова и подробно о массах ЭСУД-ЭБУ

Одной из достаточно серьезных проблем, влияющих на стабильную работу двигателей под управлением ЭБУ Январь (7.2, 7.2+, М73, 7.9.7) является «проблема масс» контроллера ЭСУД. Причем дело не столько в плохих (или необжатых) контактах и их креплениях, сколько в достаточно некорректной разводке самого жгута ЭСУД. И решение — никак не в «протяжке модного кабеля (КГ-25 или 50)» к ЭБУ. Потому этот материал будет посвящен технически грамотному подходу к решению этой проблемы. Описанное ниже – своеобразная компиляция, или попытка «разжевать» уже не единожды опубликованное, в частности на ChipTuner.ru и донести читателям специфику решения этой проблемы. Наиболее полными и информативными оказались статьи И.Н. Скрыдлова, (aka Aktuator) «Про массы», «МАССА: НЕИССЯКАЕМЫЙ ИСТОЧНИК ГЛЮКОВ» «ЕЩЕ РАЗ ПРО МАССЫ» Олег Братков . Много лет назад прочитав и осмыслив написанное — реализовал на своей машинке. Полностью согласен с выводом автора (aka Aktuator): «Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых, а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2, можно в большинстве случаев только произведя дополнительные, и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля».

Итак, к теме! Классическая ЭСУД 21124 с ЭБУ Январь 7.2(+) или М7.9.7 Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124. 21124-1411020-30, 21124-1411020-31,32

Рис.1 ЭСУД 21124 Январь 7.2, М7.9.7 Замеченные, часто описываемые и характерные проблемы – нестабильный ХХ, подвисания оборотов, «передергивание» двигателя при старте и работе вентилятора охлаждения, необоснованные скачки электрических параметров ЭСУД при диагностике. И это далеко не весь перечень. А вся проблема в довольно некорректной разводке масс жгута, причем не по отношению к кузову, а к ЭБУ. Потому в этой статье Вы не увидите рекомендаций по затяжке «шлангов» дополнительной массы к ЭБУ, ввиду ее полной бесполезности. Это не новомодная «размассовка», или «разминусовка»… Не надейтесь!

Основная мысль, озвученная авторами – неверная в корне разводка силовых линий ЭБУ и вентилятора и слаботочных масс датчиков. Рис. 1, 2

Рис.2 Соединения масс ЭСУД. S6, S7, S8

Датчики должны быть соединены с шиной масс платы ЭБУ, и не иметь контакта с кузовом! В цепи масс датчиков не должно быть протекания импульсных и постоянных токов ЭБУ и ИМ. А уже ЭБУ надежно соединяется с кузовом. Обоснование – устранить влияние токов ЭБУ (импульсных и постоянных) и тока вентилятора на достоверность показаний датчиков. Классический подход с системах сбора и обработки данных! Но не у конструкторов АвтоВАЗа, как обычно… Теперь по порядку

Рис.3 Массы по АвтоВАЗовски, или как не нужно делать

1. Массы ЭБУ сведены в три скрутки-обжимки S6, S7,S8 которые объединены между собой и уже с них сделаны ДВА отвода на шпильки кузова В3, В4. 2. К S6 подведен коммутируемый минус вентилятора с номинальным током 12А, а в пике при старте — все 20А ! ! ! Что само по себе ужасно! 3. Все это подключено (привинчено) к кронштейну ЭБУ, который в свою очередь очень хлипко соединен с кузовом. ЭСУД двигателя состоит из датчиков и Исполнительных Механизмов (ИМ). Датчики можно смело подразделить на аналоговые и дискретные. Аналоговые – ДМРВ, ДПДЗ, ДТОЖ, ДД. Выходной сигнал этих датчиков — напряжение в определенном небольшом диапазоне, обычно 0 – 5В. Для этой группы любые (даже малые) помехи оказывают серьезное влияние на результат. Дискретные – ДК (в некотором приближении), ДФ, ДС (Датчик Скорости) – менее критичны к помехам, т.к. выходной сигнал имеет два фиксированных уровня высокий и низкий, а промежуточные уровни не интересны для ЭБУ. Исполнительные механизмы – катушки зажигания, форсунки, клапан адсорбера, подогрев ДК, РХХ, реле и др источники больших импульсных и постоянных токов по минусовой (массовой) шине ЭБУ. Чтобы понять, что же «начудили» разработчики — рассмотрим схему на рис.3 — это фрагмент основной схемы ЭСУД в развернутом виде. Сразу бросается в глаза — массы наиболее чувствительных и ответственных датчиков ДМРВ и ДТОЖ заведены на скрутки, хотя для них есть отдельные выводы 36 и 35 соответственно. Зачем? Тишина в ответ! S6-S7-S8 соединены перемычками, что еще более ухудшает ситуацию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
