3 популярных способа диагностики причин неисправности
Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:
- Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
- Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
- Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.
Диагностика неисправностей
В автомобилях модели Лада Калина нет функции самодиагностики, потому далеко не всегда получается сразу распознать, когда РХХ выходит из строя
Несмотря на то, что сбои в работе данной системы возникают редко, такое все же случается, и автолюбителю важно вовремя обратить внимание на соответствующую симптоматику:
- двигатель запускается с трудом или не запускается совсем. Нужно зажать педаль газа или проводить дросселирование;
- после запуска мотор глохнет, так как шток регулятора не устанавливается в рабочее положение и не пропускает необходимый объем воздуха;
- наблюдается троение, тряска;
- когда КПП в нейтральном положении, обороты силовой установки «плавают» — резко возрастают и вновь опускаются до минимума;
- при движении наблюдаются рывки или подергивания;
- переключение передач может вызвать внезапную остановку мотора — машина глохнет;
- прогревая двигатель во время холодов, водитель замечает, что обороты не увеличиваются выше 1500 в минуту, прогрев замедляется.
Иногда обороты снижаются, если включается компрессор климатической системы, может остановиться силовой агрегат, а на приборной панели появится индикация, что не все в порядке с системой смазки.
Возможные неисправности
Плавают обороты на холостом ходу
Связано это может быть со многими факторами.
Рассмотрим, основные причины возникновения плавающих оборотов двигателя:
- Неисправность в топливной системе.
- Проблемы в зажигании.
- Ошибки ЭБУ.
- Некачественное топливо.
Все эти причины служат тому, что появляется такой эффект. Самой распространенной причиной является появление проблем с впрыском.
Методы лечения
Итак, рассмотрим последовательность действий для устранения причин возникновения плавающих оборотов двигателя.
Топливная система
Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи горючего в камеры сгорания, или постоянное изменения количества топливной смеси.
Чистка снятой форсунки
В первую очередь, это связано с форсунками, которые могут быть загрязненными. При этом, это может не чувствоваться при движении, а вот на холостых оборотах тахометр сразу это покажет. Поэтому, необходимо демонтировать и проверить форсунки на специальном стенде.
Чистая сеточка бензонасоса
Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра. При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.
Чистим блок дроссельной заслонки
Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра. Поэтому, фильтрующий элемент меняется, а дроссельная заслонка подлежит чистке.
Снятый дроссель до и после чистки
Проблемы с зажиганием
Проблемы с холостым ходом могут возникать вследствие неверной работы системы зажигания. А именно, это может быть связано с замком или проводкой. Так, стоит проверить и при необходимости заменить поврежденные элементы. Лучше всего менять замок зажигания в сборе, а провода, которые идут от него прозвонить на работоспособность.
Ошибки ЭБУ
Нередко, неисправность автомобиля связана с ошибками электронного блока управления, а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.
Снятый с автомобиля ЭБУ
Как показывает практика, неисправность ЭБУ может послужить проблемой для работоспособности многих систем. Поэтому, если не удалось устранить неисправность предыдущими способами, необходимо заменить блок управления. Конечно, может помочь установка операционной системы от Лады Калины Спорт K-Line, но не всегда проблема исчезает полностью.
Некачественное топливо
Во многих случаях, плохое качество заливаемого горючего в бак автомобиля может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего. Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.
Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность
Замена датчика холостого хода
Замена датчика начинается, выполняем демонтаж устройства.
Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов.
Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции.
Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль.
Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем.
Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера.
Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками.
Смотрим на прокладку
Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха.
Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке.
Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм
Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).
Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.
Проверка
3 популярных способа диагностики причин неисправности
Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:
- Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
- Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
- Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.
Подготовка к чистке датчика холостого хода
Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.
После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.
Чистка РХХ
Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.
Датчика холостого хода на Лада Калина – на фото представлен процесс чистки
Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.
При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый
Схема подключения датчиков к ЭБУ
Посмотрим на разъём модуля ЭБУ, чтобы понять, как именно в нём нумеруются выводы:
ЭБУ M74: модуль с разными прошивками подходит для разных ДВС
Назначение клемм секции «1» приводится дальше:
A1: ДПКВ;
A3: датчик детонации;
B1: ДПКВ;
B3: датчик детонации;
B4: обмотка главного реле;
C2: датчик 21800-1413010 (клемма 2);
C3: ДМРВ либо датчик 21800-1413010 (клемма 4);
C4: нагрев ДК 1;
D1: «масса» ДК 2;
D3: датчик температуры тосола;
E1: «масса» резисторов дроссельной заслонки;
E4: клапан продувки адсорбера;
F1: «масса» датчика 21800-1413010 (клемма 1) либо ДМРВ;
F2: датчик скорости;
F4: форсунка;
G1: «масса» датчика температуры тосола;
G4: форсунка;
H1: «масса» блока;
H2: «масса» ДК 1;
H4: форсунка;
J1: клемма зажигания «15»;
J2: резистор дроссельной заслонки 2;
J3: ДК 2;
J4: форсунка;
K1: питание датчика 21800-1413010, ДМРВ и резисторов дроссельной заслонки;
K2: резистор дроссельной заслонки 1;
K3: ДК 1;
K4: нагрев ДК 2;
L1: катушка зажигания;
L4: мотор дроссельной заслонки;
M1: катушка зажигания;
M4: мотор дроссельной заслонки.
Распиновка секции «2»:
A1: обмотка реле муфты кондиционера;
A2: концевик педали газа 2;
A3: концевик педали газа 1;
A4: питание резистора педали газа 1;
B1: обмотка дополнительного реле стартёра;
B2: датчик давления хладагента;
B3: концевик педали сцепления;
B4: питание резистора педали газа 2;
C1: обмотка реле вентилятора 2;
C2: цифровой вход (инверсный) педали тормоза;
C3: цифровой вход педали тормоза;
C4: «масса» резистора педали газа 1;
D1: обмотка реле вентилятора 1;
D2: К-Line;
D3: тумблер включения кондиционера;
D4: «масса» резистора педали газа 2;
E1: обмотка главного реле;
E2: сигнал уровня топлива (выход);
E3: спидометр (выход);
E4: «масса» блока;
F1: лампа Check Engine;
F2: клемма зажигания «15»;
F3: датчик давления хладагента;
F4: тахометр;
G1: обмотка реле топливного насоса;
G2-G4: «масса» силовых выходов;
H1-H2: питание;
H4: диагностика вентилятора (вход).
В чем суть работы датчика

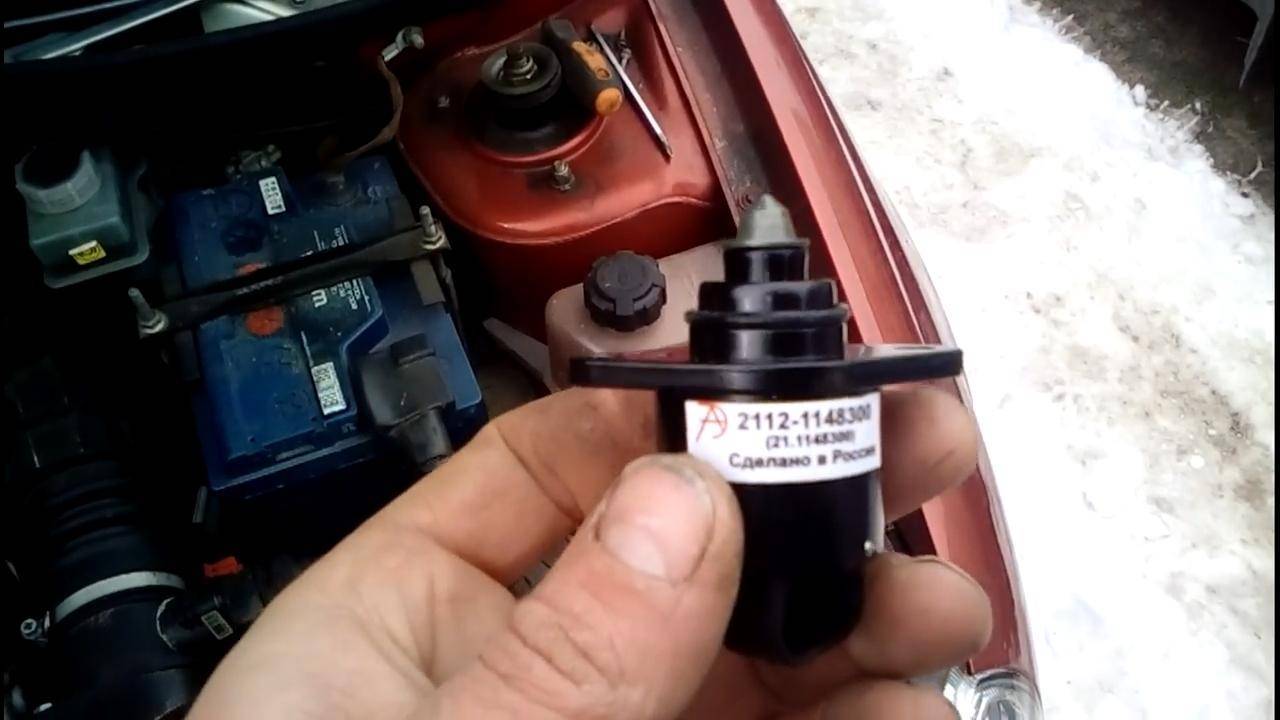

Датчик холостого хода представлен специальным приспособлением, которое считается измерительным прибором. Его главная задача заключается во взаимодействии с данными. В результате их преобразования вся информация выводится на специальное табло.
Датчик холостого хода — не совсем верное название, целесообразнее именовать это приспособление регулятором. Этот элемент играет немаловажную роль в бесперебойном функционировании всего механизма автомобиля.
Датчик является исполнительным приспособлением, определить неисправность которого не так просто. Обусловлено это отсутствием в автомобилях Лада Калина самодиагностики.
Само устройство отвечает за объемы воздуха, которые поступают в мотор. Он проникает в двигатель при закрытой дроссельной заслонке, обеспечивая тем самым оптимальные обороты на холостом ходе.
Регулятор нередко применяется для прогрева автомобиля. Благодаря этому механизм достигает оптимальной рабочей температуры. В среднем этот показатель варьируется от -40 до +30°С.
Во время включения зажигания шток, который находится в датчике, выдвигается до упора. В результате этого он достигает специального отверстия, что позволяет регулятору встать в первоначальное положение.
Итак, необходимо отметить главные функции регулятора:
- регулирует оптимальное количество воздуха;
- прогревает двигатель до необходимой температуры;
- указывает на количество оборотов мотора.
Регулятор холостого хода Лада Калина и его устройство
- корпуса, в котором располагается шаговый двигатель с двумя независимыми друг от друга обмотками, опорами ротора (задней и передней);
- запорной иглы клапана и пружины;
- разъема для подключения питания.
3 главные функции регулятора
1. Помимо поддержания необходимых оборотов двигателя, устройство обеспечивает его надлежащую работу в условиях холодного старта (прогрев при минусовых температурах воздуха). В таком случае регулятор обеспечивает более высокие обороты ДВС до того момента пока последний не прогреется до рабочей температуры. 2. Вторая важная функция, о которой многие водители даже не задумываются — режим поддержания оборотов при отсутствии воздействия на педаль газа. Другими словами, обеспечение работы двигателя в режиме холостых оборотов – заслуга РХХ. 3. Третьим и очень важным предназначеньем изделия является обеспечение создания воздушно-топливной смеси необходимой концентрации, насыщенности. Данная особенность положительно влияет на конечный расход топлива и равномерную работу двигателя.
Процесс чистки датчика холостого хода
Для стабилизации работы требуется провести процесс чистки, особенно если при осмотре вы обнаружили засорение иглы или дроссельной заслонки. Для чистки контактов воспользуйтесь ватной полочкой: предварительно окунув её в спирт, оботрите их.
Чистку конусной иглы проводите очистителем карбюраторов или WD – 40. Обильно побрызгав на иглу, дайте ей просохнуть, после этого можно устанавливать деталь обратно.
Чистка дроссельной заслонки займет немного больше времени, но также не будет трудоемкой. Вам понадобится любое чистящее средство: бензин, растворитель, очиститель карбюратора, WD – 40. Так же воспользуйтесь тряпкой и щеткой. Обязательно перед чисткой снимите гофру воздушного фильтра, и не забудьте почистить заслонку с двух сторон.
В чем суть работы датчика
Датчик холостого хода представлен специальным приспособлением, которое считается измерительным прибором. Его главная задача заключается во взаимодействии с данными. В результате их преобразования вся информация выводится на специальное табло.
Датчик холостого хода — не совсем верное название, целесообразнее именовать это приспособление регулятором. Этот элемент играет немаловажную роль в бесперебойном функционировании всего механизма автомобиля.
Датчик является исполнительным приспособлением, определить неисправность которого не так просто. Обусловлено это отсутствием в автомобилях Лада Калина самодиагностики.
Само устройство отвечает за объемы воздуха, которые поступают в мотор. Он проникает в двигатель при закрытой дроссельной заслонке, обеспечивая тем самым оптимальные обороты на холостом ходе.
Регулятор нередко применяется для прогрева автомобиля. Благодаря этому механизм достигает оптимальной рабочей температуры. В среднем этот показатель варьируется от -40 до 30°С.
Во время включения зажигания шток, который находится в датчике, выдвигается до упора. В результате этого он достигает специального отверстия, что позволяет регулятору встать в первоначальное положение.
Итак, необходимо отметить главные функции регулятора:
- регулирует оптимальное количество воздуха;
- прогревает двигатель до необходимой температуры;
- указывает на количество оборотов мотора.
Бесперебойное функционирование элемента обусловлено одновременным изменением объема вне зависимости от количества шагов.
Признаки неисправности датчика
При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:
- Пуск двигателя затруднен как на горячую, так и на холодную;
- Повышается расход топлива при чем значительно;
- При движении появляются рывки мотора;
- На холостом ходу обороты чаще завышены, нежели в норме;
- Ускорение автомобиля происходит вяло;
- Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
- Силовой агрегат может глохнуть на холостом ходу;
- На панели приборов моргает индикатор Check или светится постоянно.
Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика.
Видео по теме:
Замена датчика на ВАЗ
Выполнить демонтаж и установить новый прибор не так уж сложно, главное, точно определить, где он располагается.
Чтобы снять, понадобится выполнить следующие действия:
- демонтировать экран двигателя и отключить разъемы кабелей на дроссельном блоке и регуляторе;
- слить антифриз и отключить патрубки обогрева;
- с помощью крестообразной отвертки открутить крепления и снять устройство;
- отключить патрубок от системы вентиляции картера, ослабив хомуты и сдвинув их в сторону;
- провести аналогичную операцию с патрубками, по которым подводится хладагент, и с продувками абсорбера;
- открутить крепления и снять дроссельный блок.
Необходимо внимательно изучить прокладку, если на ней есть повреждения, требуется ее сменить, чтобы в систему впуска не попадал нежелательный воздух.
Демонтированный датчик стоит осмотреть. Если шток (игла) выходит из корпуса на 2.3 см, то прибор работоспособен. Измерения рекомендуется проводить штангенциркулем. Если на РХХ заметен нагар, но механических повреждений нет, то он требует промывки очистителем для карбюратора. После высыхания он будет полностью функционален.
Установка нового датчика выполняется аналогичным образом в обратном порядке.
Определяем неисправность самостоятельно
Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.
Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.
В их числе:
- трудности с запуском агрегата;
- во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
- при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
- с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.
Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.
Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.
Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.
Почему так случилось?
Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.
Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.
Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.
Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.
Датчик холостого хода Лада Калина или РХХ – это устройство, которое отвечает за необходимую подачу воздуха в двигатель внутреннего сгорания при его работе на холостых оборотах (в отсутствие воздействия на педаль газа). К примеру, водитель отпускает педаль акселератора, и подача воздуха в ДВС прекращается. Дабы двигатель не заглох, в работу вступает датчик холостого хода, который участвует в процессе подачи необходимого количества воздуха в обход дроссельного узла.
Другими словами РХХ — это своеобразный клапан-регулятор
Каждому автовладельцу очень важно знать и понимать принципы работы изделия, ведь в случае его поломки в большинстве случаев система самодиагностики автомобиля не определяет причину некорректной работы двигателя
Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?
Снятие:
1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.
2) Переходим к снятию регулятора, по сути в его снятии нет ничего сложного, просто он не в очень удобном месте располагается и чтобы туда подлезть, лучше всего снять дроссельный узел с автомобиля, а то до винтов крепления регулятора вы вряд ли доберётесь, снимается этот узел очень легко, выворачивается несколько гаек его крепления и после этого узел снимается со шпилек ресивера, более подробно читайте в статье: «», ну только шланги никакие отсоединять от штуцеров узла не нужно, просто отверните гайки и снимите его и положите (Можете в руке так же держать).
Примечание!
По сути узел можно и не снимать полностью, но так будет просто удобней, но всё же если вы не захотите его снимать то можете чуть-чуть гайки отвернуть которые его крепят и по шпилькам сдвинуть дроссельный узел от места его установки, чтобы он немного вышел и не стоял в притык с ресивером!
3) Теперь берите отвёртку и ею отверните два винта по бокам, которые крепят регулятор холостого хода к дроссельному узлу (Один из винтов указан стрелкой), после этого потянув за регулятор, снимите его со своего посадочного места.
Установка:
Устанавливается новый регулятор на своё место в обратном порядке снятию, перед установкой или вообще перед покупкой, желательно линейкой или же чем то ещё смерить расстояние между концом иглы клапана и монтажным фланцем (Это расстояние указано буквой «L» на маленьком фото), оно не должно превышать отметку в «23 мм», в противном случае при установке регулятор повредится (Потому что его игла упрётся в седло, если расстояние будет слишком большим), кроме этого очистите чем ни будь от загрязнений ещё посадочное место где регулятор был установлен и по возможности воздушный канал внутри дроссельного узла очистите (Это мы ещё в начале статьи вам объясняли, что дроссельную заслонку периодически чистить нужно) и кстати на новом регуляторе уплотнительное кольцо присутствует (Указано стрелкой), вы его моторным маслом смажьте и после этого установите регулятор на своё место и затяните винты которые его крепят, моментом 3-4 Н•м.
Дополнительный видео-ролик:
Увидеть процесс замены регулятора на новый, на примере автомобиля ВАЗ 2110 можно в ролике чуть ниже, кроме того в том ролике ещё показан процесс замены Датчика Положения Дроссельной Заслонки.
Примечание!
Чтобы при выборе регулятора холостого хода вы не попались на покупку подделки, просмотрите очень интересный и поучительный видео-ролик ниже, в котором как раз таки и рассказывается как нужно правильно выбирать регулятор и какой стоит покупать, а какой подделка!
Диагностика датчика холостого хода
Регулятор установлен на блоке дроссельной заслонки, сразу же под (ДПДЗ). Такое расположение одинаково на всех моделях ВАЗ, начиная от инжекторной классики и заканчивая Грантой и Вестой. Причины для проверки регулятора различны – плавающие холостые обороты, двигатель глохнет на нейтральной передаче или беспричинно резко набирает или сбрасывает обороты, при этом бортовой компьютер не показывает неисправности ДПДЗ. Многие спрашивают, где находится датчик холостого хода, ответ на этот вопрос на схеме ниже.
Проверяют РХХ только на выключенном двигателе. Проверка проводится в четыре этапа:
- Проверка работы двигателя. Необходимо определить, распространяется ли проблема на другие режимы работы двигателя. Оптимальный способ такой проверки – быстрый разгон автомобиля на полигоне или свободном участке дороги без ограничения скорости. Если автомобиль не потерял в динамике, то проблема в РХХ. Если автомобиль стал разгоняться хуже, необходимо проводить комплексную проверку мотора.
- Убедившись, что проблема в РХХ, необходимо проверить цепь питания. Для этого необходимо снять с датчика колодку с проводами. На моторах объемом 1,6 литра для этого придется открутить два болта и отодвинуть блок дроссельной заслонки от ресивера. Включив зажигание, измерьте напряжение сначала на контактах А и В, затем на С и D. Напряжение должно быть свыше 12 вольт. Если напряжения нет, или оно заметно меньше, необходимо проводить серьезную диагностику проводки, для чего желательно обратиться к опытному автоэлектрику.
- Убедившись, что проблема в РХХ, необходимо снять его с двигателя, для чего придется выкрутить два болта. На некоторых моделях ВАЗ РХХ сажают на лак, поэтому придется снять блок дроссельной заслонки (заодно сможете проверить и почистить его) и извлечь из него регулятор. Сняв РХХ, измерьте сопротивление на контактах А и В, затем на С и D. Оно должно равняться 50 — 80 Ом. После этого измерьте сопротивление между А и С, затем В и D. Оно должно быть не меньше 15 мегаом. Если сопротивление не соответствует, желательно заменить регулятор, потому что проблема в катушках электромагнита, который управляет иглой. Также внимательно осмотрите контакты на датчике и колодке. Если есть хоть небольшое подозрение на грязь или окислы, обработайте их средством для очистки контактов (спрей), затем просушите сжатым воздухом.
- Убедившись, что контакты и сопротивление датчика в порядке, приступайте к проверке работоспособности. Вставьте колодку в разъем датчика, включите зажигание и легонько прижмите палец к кончику иглы РХХ. Попросите помощника выключить зажигание. Если датчик исправен, то вы почувствуете укол, а игла выйдет из корпуса не менее чем на 5 мм. Несколько раз включите и выключите зажигание, чтобы убедиться, регулятор полностью вдвигает и выдвигает иглу.
Признаки поломки
Симптомы неисправности РХХ:
- двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
- двигатель троит на холостом ходу;
- не происходит компенсация возросшей нагрузки на двигатель;
- затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
- поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
- автомобиль глохнет на холостых, при сбросе газа, смене передач.
Роль в работе двигателя
Чтобы правильно распознать поломку регулятора, нужно понимать, как работает РХХ. Подробно устройство регулятора холостого хода и краткий процесс диагностики мы уже рассматривали, поэтому сейчас сосредоточимся только на роли в работе двигателя.
В системе жизнеобеспечения ДВС датчик холостого хода используется для регулировки подачи воздуха, проходящего мимо дроссельной заслонки (по байпасному каналу, начало которого расположено перед дроссельной заслонкой). При включении сразу многих потребителей электричества возрастает нагрузка на генератор и, как следствие, на сам мотор. Для поддержания стабильного холостого хода и напряжения зарядки аккумулятора, РХХ приоткрывает канал, пропуская больше воздуха в ДВС. Таким же способом реализуются повышенные обороты при прогреве ДВС.
Поломки
Основные неисправности регулятора холостого хода:
- обрыв питания, виной чему могут стать проблемы с электропроводкой, окисление контактов в разъемах. При ненадежном соединении такая неисправность проявляет себя периодически, что может затруднить процесс диагностики;
- некорректный ход штока вследствие загрязнений;
- поломка электродвигателя;
- разрушение уплотнительного кольца;
- износ штока. Движение шторки исправного РХХ происходит без закусываний, также не должно быть проскальзывания в червячной передаче. Для оценки состояния штока и червячной передачи рекомендуем посмотреть, как разобрать РХХ.
Среди вышеуказанных неисправностей загрязнение штока является наиболее распространенной поломкой. В процессе эксплуатации в каналах дроссельного узла скапливаются грязевые отложения. Если на вашем авто продолжительное время не производилась чистка дроссельной заслонкой, скорее всего, проблемы с холостым ходом связаны с нагаром на штоке регулятора. Для проверки РХХ необходимо снять с дроссельного узла. В качестве промывки можно использовать очиститель карбюратора.
Рекомендуем не допускать критичного загрязнения штока регулятора, поскольку повышенная нагрузка на электродвигатель может повредить элементы системы управления РХХ. Были случаи выхода из строя резистора электронного блока управления (ECU) из-за токовой перегрузки канала регулирования. Вероятнее всего, повышенную нагрузку провоцировало сопротивление грязевых отложений и нагара движению штока. Стоимость нового резистора смешная, но оперативное определение такого типа неисправности требует диагностического оборудования, а также квалификации мастера.
Диагностика
Существуют три вида системы стабилизации холостого хода:
- соленоидный (в разъеме всего 2 контакта);
- роторный (в разъеме 3 контакта);
- шаговый (в разъеме 4 контакта).
В современном автомобилестроении чаще всего применяется шаговый электродвигатель. В основе такого устройства расположен кольцевой магнит и 4 обмотки, расположенные под прямым углом относительно друг друга. Подача напряжения на определенные обмотки провоцирует вращательное движение ротора, который через червячную передачу двигает шток (шторку). Чтобы определить рабочий РХХ, нужно проверить состояние обмоток электродвигателя. Для этого необходимо замерить сопротивление на первых двух контактах и на вторых двух. Для измерения вам потребуются базовые навыки владения мультиметром, а также сам прибор.
- на выводах А,Б и С,D должно быть сопротивление от 40 до 80 Ом. Отсутствие сопротивления будет говорить об обрыве (для ВАЗ значение обычно составляет 50-53 Ом);
- на выводах А и С, А и D, В и С, В и D должно быть бесконечно большое сопротивление, что будет свидетельствовать об отсутствии замыкания. Поломка такого рода требует покупки нового РХХ.
Чтобы определить обрыв проводов питания, необходимо «прозвонить» проводку мультиметром в режиме измерения сопротивления.
Замена датчика холостого хода
Замена датчика начинается, выполняем демонтаж устройства.
Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов.
Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции.
Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль.
Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем.
Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера.
Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками.
Смотрим на прокладку
Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха.
Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке.
Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм
Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).
Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.
