Что значит FSI двигатель: особенности, ремонт, обслуживание

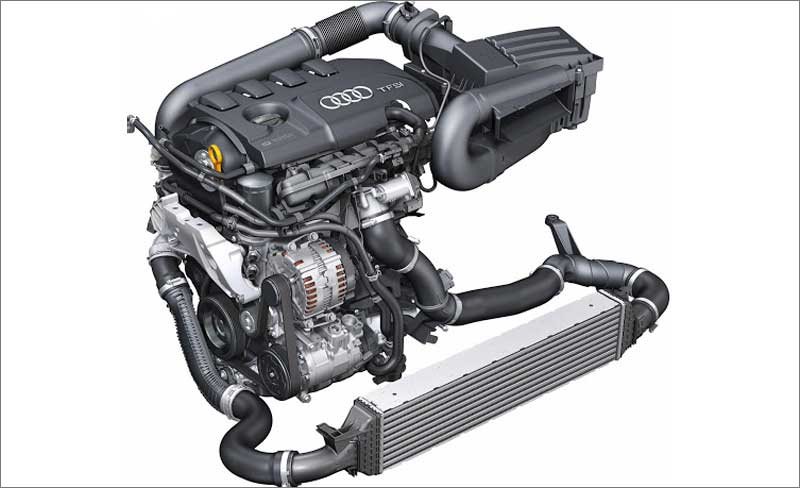

Надежность, проблемы и ремонт двигателя Фольксваген-Ауди ЕА113 2.0 TFSI

Двухлитровый двигатель серии ЕА113 TFSI вышел в свет в 2004 году и был разработан на базе атмосферного мотора с непосредственным впрыском топлива VW 2.0 FSI — AXW. Об основном отличии двух движков не сложно догадаться по первой добавленной букве — новый мотор оснащен турбонаддувом. Это не единственное различие, под высокую мощность силовой агрегат нужно грамотно подготовить, в TFSI вместо алюминиевого блока цилиндров используется чугунный с доработанным уравновешивающим механизмом с двумя балансирными валами, используется другой коленчатый вал с толстыми упорными приливами, измененные под пониженную степень сжатия поршни на усиленных шатунах. Все это накрыто доработанной 16 клапанной двухвальной ГБЦ с новыми распределительными валами, клапанами, усиленными пружинками, с измененными впускными каналами и прочими доработками. Мотор 2.0 TFSI оснащается гидрокомпенсаторами, фазовращателем на впускном валу, непосредственными впрыском топлива, в приводе ГРМ используется ремень, срок службы которого

90.000 км, при обрыве ремня двигатель 2.0 TFSI гнет клапана. Дует в мотор маленькая турбинка BorgWarner К03 (давление до 0.9 бар), которая обеспечивает ровную полку момента уже с 1800 об/мин. Более мощные версии оснащаются более производительной турбиной — ККК К04. Управляет всем ЭБУ Bosch Motronic MED 9.1.

Модификации двигателя VW-Audi 2.0 TFSI

1. AXX — первая версия мотора, мощность 200 л.с. при 6000 об/мин, крутящий момент 280 Нм при 1700-5000 об/мин. Ставили мотор на Audi A3, VW Golf 5 GTI, VW Jetta и Volkswagen Passat B6. 2. BWE — аналог AXX, но для полноприводных Audi A4 и SEAT Exeo. 3. BPY — аналог АХХ, но для Северной Америки, под экологический стандарт ULEV 2. 4. BUL — 220-сильная версия для Audi A4 DTM Edition. 5. CDLJ — мотор для Polo R WRC. 6. BPJ — наиболее слабая версия 2.0 TFSI, мощностью 170 л.с. Ставилась на Audi A6. 7. BWA — аналог AXX, но с более новыми поршнями, мощность равна 200 л.с. при 6000 об/мин, крутящий момент 280 Нм при 1700-5000 об/мин. Встречается мотор на Audi A3, Audi TT, Seat Altea, Seat Leon FR, Seat Toledo, Skoda Octavia RS, VW Jetta, VW Passat B6, Volkswagen Eos. 8. BYD — применен усиленный блок, усиленные шатуны, снижена степень сжатия до 9.8, более производительные форсунки и насос, новая головка, другие распредвалы, турбина ККК К04 (давление наддува до 1.2 бар), другой интеркулер, мощность 230 л.с. при 5500 об/мин, крутящий момент 300 Нм при 2250-5200 об/мин. Ставился на Volkswagen Golf 5 GTI Edition 30 и Pirelli Edition. 9. CDLG — BYD адаптированный для WV Golf 6 GTI Edition 35. Мощность 235 л.с. при 5500 об/мин, крутящий момент 300 Нм при 2200-5200 об/мин. 10. BWJ — аналог BYD, но с другим интеркулером, мощность увеличена до 241 л.с. при 6000 об/мин, крутящий момент 300 Нм при 2200-5500 об/мин. Встречается движок на Seat Leon Cupra. 11. CDLF, CDLC, CDLA, CDLB, CDLD, CDLH, CDLK — аналоги BYD с другим впуском (коллектор старый), другим интеркулером и впускным распредвалом, мощность 256-271 л.с, в зависимости от настроек. Ставился на Audi S3, Audi TTS, Seat Leon Cupra R, Volkswagen Golf R, Volkswagen Scirocco R, Audi A1. 12. BHZ — 265-сильная версия для Audi S3. Отличается форсунками, свечами, впуском, коробкой воздушного фильтра.

Проблемы и недостатки двигателей VW-Audi 2.0 TFSI

1. Жор масла. На автомобилях с пробегом больше среднего, может наблюдаться повышенный расход масла (масложор), данный вопрос решается заменой клапана ВКГ (вентиляции картерных газов) либо, если потребуется, то заменой маслосъемных колпачков и колец. 2. Стук. Дизеление. Причина в износившемся натяжителе цепи распредвалов, замена поможет решить проблему. 3. Не едет на высоких оборотах. Причина в износе толкателя ТНВД, решается вопрос его заменой. Срок его службы примерно 40 тыс. км, контролировать состояние нужно каждые 15-20 тыс. км. 4. Провалы в разгоне, потеря мощности. Проблема кроется в перепускном клапане N249 и решается его заменой. 5. Не заводится после заправки. Проблема в клапане вентиляции топливного бака, замена все разрешит. Проблема актуальна для американских автомобилей.

Кроме того, долго не живут катушки зажигания, периодически загрязняется впускной коллектор и выходит из строя моторчик впускных каналов, решаются подобные проблемы чисткой коллектора и заменой моторчика. В остальном двигатель хорош, бодр, любит качественный бензин и масло. При их наличии, выдает 200 л.с. и едет весьма неплохо. С течением времени данный мотор был заменен на другой 2.0-литровый турбо двигатель серии EA888.

FSI двигатель: что это такое

Прежде всего, расшифровка «FSI двигатель» представляет собой аббревиатуру Fuel Stratified Injection, что дословно означает послойный впрыск топлива. Главным отличием этого ДВС от широко известного сегодня TSI является отсутствие на версии FSI турбонаддува. Другими словами, в этой линейке представлены безнаддувные (атмосферные) бензиновые двигатели FSI с прямым (непосредственным) впрыском топлива. Двигатель FSI не является «свежей» разработкой, так как готовый агрегат в качестве первых тестовых образцов появился в далеком 1998 г. Через два года этот мотор начали серийно устанавливать на модели Volkswagen. Отметим, что по состоянию на 2021 год последней моделью Volkswagen с FSI остается внедорожный автомобиль Touareg 4 WD. На других моделях двигатель FSI сегодня уступил место версии TSI (TFSI) или MPI.

FSI. Что скрыто под капотом?

Ну что ж, начнём раскрывать тайны немецких моторов. Загадочные буквы FSI являются сокращением от слов Fuel Stratified Injection, что в дословном переводе на русский — послойный впрыск топлива. Немного коряво звучит, поэтому, если быть точнее, то FSI это разновидность топливной системы, давшая название широкому спектру силовых агрегатов Volkswagen.

Кстате, если возникнет вопрос, почему Ауди, то знайте, автомобили Ауди всегда выпускал и выпускает концерн Фольксваген. И Шкоду тоже. Кажется в 90-е годы он купил этот завод, поэтому Шкоды стали похожи на Фольксваген и причислены к весьма добротным автомобилям.

Главной её фишкой является непосредственный впрыск бензина в цилиндры, благодаря чему данные двигатели обладают большей мощностью, лучшей экономичностью и экологичностью, чем их собратья, выполненные по классической схеме с образованием топливно-воздушной смеси во впускном коллекторе. Впрыск горючего производится через специальные форсунки в чётких дозировках, которые просчитываются электроникой в зависимости от нагрузки мотора.

Отличие двигателя FSI от обыкновенного бензинового двигателя

Что же изменилось в обычном бензиновом моторе, что он стал называться FSI? Есть несколько таких моментов, которые стали отличительными:

1. В обычном моторе топливо поступает в поршни через коллектор впуска. В новомодном агрегате топливная масса оказывается сразу в камере сгорания.
2. Улучшенные свойства топлива в цилиндрах обеспечивается за счёт наличия форсунок с шестью отверстиями, которые эффективнее распределяют горючую массу по камере сгорания.
3. Высокая разгонная динамика характерна для нового изобретения.
4. Сниженные выбросы вредных продуктов, в частности, углекислого газа.
5. Моторы ФСИ также отличаются от своего прародителя уменьшенным расходом топлива.

Отличия существенные и весомые, что объясняет популярность и востребованность новой модели бензиновых агрегатов.

Принцип работы

Работа двигателя FSI сразу в некоторых моментах отличается от обычных бензиновых агрегатов. После изучения принципов работы этого двигателя, многие моменты станут более понятными:

1. Контур, отвечающий за высокое давление, поддерживает работу топливного насоса иного типа.
2. Насос делает забор топлива из зоны с пониженным давлением, при этом, он может осуществлять регулировку уровня давления.
3. По мере ускорения работы машины показатель давления увеличивается до 0,5 МПа. При спокойной езде давление не превышает 0,05 МПа.
4. За управление насосом отвечает блок управления и датчик. Эта электроника обеспечивает точную дозировку топлива, которое забирается для цилиндров. Следовательно, о голодании и переливе двигателя речи быть не может.
5. Важным моментом в работе агрегата является двойной топливный впрыск. Суть этого процесса заключается в распределении топливной смеси между впрыском и сжатием. Преимущества такой особенности остановятся особенно явными при холодном запуске, ведь до момента прогрева нейтрализатора и мотора топливо подаётся в обогащенном виде.

И всё-таки сотрудники компании Volkswagen изрядно потрудились над модернизацией обычного бензинового мотора. Их труды увенчались успехом, не зря двигатель FSI так полюбился многими производителями и автомобилистами.

Автомобили, на которые устанавливался двигатель КФ

Есть несколько машин, на которых стоят такие моторы. Все они от Дайхатсу. Вот эти автомобили:

• Мира;
• Мира Кокоа;
• Танто;
• Танто Экзе;
• Мув;
• Мув Конте;
• Хайджет;
• Хайджет Трак;
• Эссе.

Большинство этих машин – компактные легковые автомобили. По сравнению с типичными седанами они миниатюрные. Однако некоторые из перечисленных моделей относятся к микроавтобусам, а Хайджет Трак является миниатюрным грузовиком.

И на всех этих машинах двигатель KF VE хорошо себя показал. Не смотря на относительно небольшую тягу, он достаточен для такого маленького грузовика как Хайджет Трак. Хватает его и для микроавтобусов. Стоит ли говорить, что двигатель KF прекрасно подходит и для легковых моделей.

Что такое FSI двигатель? Разбираем в деталях еще одну версию силового агрегата

Установка с прямым впрыском топлива или что такое FSI двигатель? На сегодняшний выбор автомобильного транспорта достаточно широк, в отличии десятка лет назад, когда человечество знало фактически два вида: бензиновый и дизельный. Конечно, они стали прототипом для всех последующих, так как новых видов пока не придумали. Если не считать двигателя на гибридной основе, когда вместе работают дизельный и электрический. Все чаще и чаще можно встретить на багажнике авто маркировки TSI и FSI. Среднестатистический человек понятия не имеет, что обозначают данные аббревиатуры. На самом деле, от того с каким типом двигателя будет выбрано авто зависит многое, в том числе и количество наслаждения. В качестве расширения кругозора, рассмотрим незнакомые нам ранее маркировки.

Принцип работы двигателя TSI

Что значит FSI двигатель особенности, ремонт, обслуживание

Особенность мотора заключается именно в том, что он имеет двойной турбонаддув (турбокомпрессор и механический нагнетатель). Какой из нагнетателей включится в работу зависит от потребностей двигателя и его оборотов. Весь процесс можно разделить на четыре режима.

1. Режим — холостые обороты (до 1000 об/мин). В этом режиме наддув бездействует, механический нагнетатель полностью отключен, а заслонка, которая регулирует и контролирует процесс — открыта. В результате чего газовая отработка небольшая и мощность, соответственно, тоже.

1. Режим — обороты двигателя выше 1000 об/мин, но не дотягивают до 2400. В таком режиме заслонка закрывается и в работу вступает механический нагнетатель, который создает давление — 0,17 МПа. Турбина в данном случае работает только для создания дополнительного воздушного сжатия.

1. Режим — обороты двигателя в диапазоне от 2400 до 3500 об/мин. Работает в основном турбокомпрессор, поднимая давление до 0,25 МПа, при этом механический нагнетатель преимущественно бездействует, включаясь в работу только в том случае, когда нужно повысить мощность, например, во время резкого разгона.

1. Режим — обороты двигателя превышают 3500 об/мин. Механический нагнетатель полностью выключается и не участвует в наборе скорости, заслонка-регулятор — открыта. Немного падает давление наддува, что позволяет избежать детонации двигателя. При 5500 об/мин. давление составляет — 0,18 МПА.

Двигатель TSI оснащен также усиленной двухконтурной системой охлаждения, в которой один контур контролирует температуру в блоке цилиндров, а второй — на головке. С целью недопущения перегрева двигателя, второй контур оснащен дополнительным водным насосом на электроприводе, который гоняет охлаждающую жидкость по отдельному контуру, на протяжении 15 минут после того как вы заглушили двигатель.

Первое знакомство с двигателем

Для начала некоторые автолюбители и вовсе не понимают, что это такое за двигатель TFSI и как эта аббревиатура расшифровывается.

Система стала революционной для своего времени, поскольку именно немцы впервые использовали непосредственный впрыск в камеру для каждого поршня отдельно, сумев соединить это с турбиной.

Но сама расшифровка маркировки TFSI ещё не даёт в полной мере узнать этот двигатель. И обязательно сравнить с TSI.

Вокруг мотора с обозначением TFSI строилось много теорий, догадок и мифов. Некоторые уверены, что в букве F вовсе нет никакого смысла, и это сделано исключительно для звучания названия, либо для различия в модельном ряду автомобилей. Якобы TSI идут на модели Volkswagen и Skoda, а TFSI исключительно на Audi.

С тем, как расшифровывается значение TFSI, вы уже ознакомились

Но не менее важно понять, что же означает на деле этот самый TFSI, чем он отличается от своего якобы аналога и как выглядит ситуация в действительности

Технология рассматриваемых двигателей базируется на более старых ДВС, которые уже звучали здесь. Это FSI. Один из таких моторов объёмом 2,0 литра активно применялся на различных моделях под брендами Seat, Skoda и Volkswagen. Это атмосферный тип ДВС, оснащённый системой непосредственного впрыска. У двигателя отмечают надёжную базу, качественную конструкцию и продолжительный срок службы.

Но теперь в авто более свежих поколений ставятся моторы TFSI. Их расшифровка уже дала понять, что тут речь идёт о турбодвигателе с прямым впрыском. Но у него есть свои важные особенности. Во многом это позволит понять действующий принцип работы агрегатов серии TFSI.

• Иные поршни. Для улучшения характеристик турбированного двигателя, верхняя часть поршней претерпела определённые изменения. Здесь предусмотрены новые выемки большего размера, что позволяет эффективно работать в условиях сниженной компрессии.
• Увеличенная эффективность ДВС с параллельным уменьшением количества вредных выбросов. Это выгодно отличает турбированную версию от атмосферной. Это было сделано с целью соответствовать новым жёстким экологическим стандартам.
• Коленвалы и шатуры. Принцип работы изменился во многом за счёт видоизменённой формы. Дополнительно конструкторы используют для их изготовления материалы повышенной прочности, что позволяет выдерживать нагрузки от турбины.
• Система впуска и выпуска. И здесь произошли изменения. Они были направлены на повышение точности и эффективности, поскольку это одно из главных требований к ДВС при использовании турбонагнетателя.
• Топливный насос. Он стал мощнее и надёжнее. За счёт этого удалось улучшить эластичность работы при высоких оборотах.

Внесённые изменения и озвученные особенности рассматриваемого двигателя во многом дают понять, что это за мотор, как он работает и в чём его сильные стороны.

Но от сравнения с FSI всё равно никуда не деться, хотя чаще всего его сопоставляют с TSI, поскольку оба двигателя турбированные.

Хочется напомнить, что в среднем классе автомобилей именно атмосферный FSI считают одним из лучших двигателей в мире. Множество таких моторов спокойно отрабатывают пробег в 400-500 тысяч километров, не требуя дорогостоящего ремонта и серьёзного вмешательства. Единственным условием продолжительной работы является качественное обслуживание и использование подходящих моторных масел.

Теперь же, разобравшись с тем, что значит TFSI, следует сопоставить TSI и TFSI, взглянуть на их возможности и понять, действительно ли новое поколение заметно превосходит своего условного предшественника.

Популярность двигателей TSI объемом 1.2, 1.4, 1.8

TSI двигатели получили свою популярность за ряд неоспоримых преимуществ. Во-первых с малым объемом уменьшился расход, при этом в мощностьи эти автомобили не потеряли, поскольку эти моторы оснащены механическим компрессором и турбонаддувом (турбиной). На двигателе TSI была применены технология непосредственного впрыска, что обеспечивало наилучшее сгорание, и повышение компрессии, даже в момент, когда смесь становилась Стоит сразу сказать, что данная компоновка удачна тем, что автомобиль выдает максимальную мощность и крутящий момент на большем диапазоне оборотом, поскольку на «низах» (обороты до ~3 тысяч) работает компрессор, а на верхах компрессор уже не так эффективен и поэтому крутящий момент продолжает поддерживать уже турбина. Данная технология компоновки позволяет избежать так называемого эффекта турбоямы.

Во-вторых, мотор стал меньше размером, следовательно уменьшился его вес, а вслед за ним и вес автомобиля. Также эти двигатели имеют меньший процент выброса отработанных газов CO2  в атмосферу. Двигатели с меньшим объемом имеют меньше потерь на трение, отсюда вытекает повышение КПД.

Подводя итоги, можно сказать, что двигатель TSI это уменьшенный расход с достижением максимальной мощности.

Общее строение описали, теперь перейдем к конкретным модификациям.

Двигатель 1.2 TSI

Двигатель TSI объемом 1.2 литра

Несмотря на объем двигатель достаточно тяговит, для сравнения, если рассмотрим Golf серию, то 1.2 с турбонаддувом объезжает 1.6 атмо. Зимой прогревается конечно дольше, но при начале движения прогрев идет очень бытстро до рабочей температуры. Что касается надежности и ресурса, то бывают разные ситуации. У одних мотор бегает 61 000 км. и все без нареканий, а у кого-то на 30 000 км. уже клапана прогорают, но скорее исключение, чем правило, поскольку турбины устанавливаются малого давления и на ресурс двигателя влияния большого не оказывают.

Двигатель 1.4 TSI (1.8)

Двигатель TSI объемом 1.4 литра

В целом эти двигатели мало чем отличаются в преимуществах и недостатках от двигателя 1.2. Единственное можно добавить, что все эти двигатели используют цепь ГРМ, что несколько может повысить цену эксплуатации и ремонта. Один из недостатков моторов с цепью ГРМ — его не желательно оставлять на передаче, находясь на склоне, поскольку это может спровоцировать соскок цепи.

Двигатель 2.0 TSI

На двух литровых двигателях встречается такая проблема, как растяжение цепи (характерна для всех TSI, но для данной модификации чаще). Цепь как правило меняют на 60-100 тысячах пробега, но за ней нужно следить, критическое растяжение может случиться и раньше.

Топливный насос высокого давления

Один из самых главных механизмов топливной системы данного типа является насос, создающий большое давление в контуре. Пока работает мотор, этот элемент будет нагнетать бензин в контур, так как он имеет жесткое соединение с распределительным валом. Подробней о конструктивных особенностях механизма рассказывается отдельно.

Сильный напор в контуре необходим по той причине, что бензин подается не во впускной коллектор, как в моновпрыске или при распределенной подаче горючего, а в сами цилиндры. Принцип практически идентичен тому, как работает дизельный мотор.

Чтобы порция не просто попала в камеру сгорания, а распылилась, давление в контуре должно быть намного выше, чем показатель компрессии. По этой причине производители не могут использовать обычные топливные насосы, которые создают давление всего до половины атмосферы.

Циклы работы ТНВД системы FSI

Чтобы устройство исправно работало, обеспечивая стабильным напором, автомобиль нужно оснастить плунжерной модификацией насоса. О том, что такое плунжер и как он работает, рассказывается в отдельном обзоре.

Всю работу насоса можно разделить на такие режимы:

1. Всасывание бензина. Подпружиненный плунжер опускается, открывая клапан надплунжерного пространства. Бензин идет из контура низкого давления;
2. Образование давления. Палец плунжера движется вверх. Входной клапан закрывается, а из-за образовавшегося давления открывается нагнетательный клапан, через который бензин проходит в контур рампы;
3. Контроль давления. В стандартном режиме клапан остается неактивным. Как только напор топлива становится чрезмерным, блок управления реагирует на сигнал датчика, и активирует клапан сброса, который установлен возле ТНВД (если система имеет обратку). Лишний бензин возвращается в бензобак.

Как работает двигатель TSI и FSI?

FSI.

Для того чтобы лучше понять, как же работает TSI двигатель, давайте на примере рассмотрим работу его «собрата» мотора FSI. Аббревиатурой FSI (Fuel Stratified Injection) обозначают разработанные немецкими специалистами двигатели с так называемым «послойным» впрыском топлива. Топливная система в этом двигателе сконструирована аналогично дизельным агрегатам:

топливный насос нагнетает бензин под высоким давлением в общую для всех цилиндров топливную рампу. Управляемый системой электромагнитных клапанов впрыск топлива, осуществляется при помощи форсунок, кстати, если захотите промыть форсунки то вам сюда. Открытие каждой из форсунок происходит после подачи команды центральным блоком управления. Фаза работы при этом зависит как от оборотов, так и от нагрузки двигателя.

Видео о двигателе FSI

 Преимущества двигателя FSI.

Преимуществом такого двигателя является то, что за счет строгого дозирования впрыска топлива в камеру сгорания достигается экономия до 15%, в сравнении с бензиновыми двигателями, оборудованными классической системой впрыска. Кроме того обеспечивается более равномерная тяга на низких и средних скоростях за счет изменения фаз распредвала.

TSI.

В отличие от двигателя FSI, TSI мотор является бензиновым силовым агрегатом с двойной системой турбонаддува. Аббревиатуру TSI (Turbo Stratified Injection) здесь можно перевести как двигатель с послойным впрыском топлива и турбонаддувом.

Такой двигатель унаследовал от двигателя FSI систему впрыска топлива и получил дополнительную систему механической компрессии. Естественно, что конструкция такого двигателя гораздо сложнее. Однако этот недостаток вполне компенсируется его большей надежностью, мощностью и экономичностью.

Видео о двигателе TSI

Компоновка двигателя TSI отличается тем, что турбонагнетатель и система механической компрессии разнесены по разные стороны двигателя.  Традиционный турбированный двигатель получает дополнительную мощность, используя энергию выхлопных газов, которые раскручивая колесо турбины, через систему приводов, создают сжатие и нагнетание воздуха. В сравнении с классическим бензиновым двигателем, такая система является более эффективной, но эффективность двигателя системы TSI c послойным впрыском и системой турбонаддува намного эффективнее.

Преимущества двигателя TSI.

Большим недостатком простого турбированного двигателя можно считать то, что он слабо эффективен при малых и холостых оборотах. В отличие от него мотор TSI имеет механический компрессор, работающий на низких оборотах и турбокомпрессор, который обеспечивает прирост мощности на высоких оборотах. Таким образом, дополнительное сжатие и нагнетание воздуха в систему двигателя происходит практически по всему диапазону рабочих оборотов. Именно этот фактор способствует многократному приросту мощности при сниженном потреблении топлива, которое обеспечивается системой дозированного, послойного впрыска и двойной системой нагнетания.

Все вышеперечисленные факторы приводят к тому, что двигатель системы TSI, разработанный немецкими «ассами» Volkswagen, достигает внушительных значений мощности. Так, в сравнении с классическим турбированным двигателем того же производителя, при номинальном объеме двигателя в 1,2 литра двигатель системы TSI показывает результат в среднем на12 л.с. лучше (90 л.с. для двигателя турбированного двигателя против102 л.с. для двигателя TSI). Кроме этого двойная система компрессии приводит к отсутствию провала мощности и отличной тяге, как на низких, так и на высоких оборотах двигателя.

Естественно, что сложность конструкции двигателя не могла не отразиться на его цене. Но незначительно удорожание вполне окупается сниженным уровнем потребления и усиленной мощностью.

Антиблокировочная система

Датчик давления масла ВАЗ 2106.

Что лучше автомат или робот?

Классы Mercedes (Мерседесов).

Что такое FSI двигатель

Если обратиться к дословному переводу (что мы любим делать в начале таких разговоров), то получим «послойный впрыск горючего». На самом деле всё не так пафосно, как многим может показаться. Моторы FSI являются обычными «атмосферниками», которые лишены турбонадува, в отличии от движков TSI, которые, к слову сказать, пользуются сейчас большой популярностью.

Конструкция топливной системы FSI оснащается двумя контурами. На первом контуре лежит ответственность за пониженное давление, второй, соответственно, отвечает за высокое давление. Первый контур состоит из следующего набора деталей:

• топливный бак и насос;
• фильтрующий элемент;
• регулятор давления топливной массы;
• перепускной клапан.

Контур высокого давления имеет отличную конструкцию:

• топливный насос;
• трубопровод, соответствующий высокому давлению;
• трубопровод распределительного типа;
• форсунки системы впрыска;
• предохранительный клапан;
• датчик.

Дополнительно в конструкцию может включаться адсорбер и запорный клапан электромагнитного типа для продувки адсорбера.

Агрегаты с послойной топливной подачей очень полюбились компанией Skoda, которая устанавливала их на многие свои модели автомобилей. Первые атмосферные двигатели FSI появились в 1998 году. Прошло всего два года, и они стали массово устанавливаться на Октавии, даже в некоторых моделях Фольцваген засветились. На этот момент среди ярких представителей автомобилей с атмосферником FSI можно выделить VW Touareg 4WD.
