Электросхемы автомобилей – чтобы знать место каждому проводу!

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.

Обозначение автомобильных реле: распиновка, контакты

Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию (но бывают и случаи, когда нумерация не совпадает). Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле, как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.

Условные обозначения автомобильных датчиков на схемах

  1. Датчик холостого хода (ДХХ)
  2. Электронный блок управления (ЭБУ) двигателем
  3. Датчик температуры охлаждающей жидкости
  4. Датчик положения дроссельной заслонки (ДПДЗ)
  5. Датчик абсолютного давления воздуха во впускном коллекторе (ДАД)
  6. Датчик давления в системе кондиционирования
  7. Датчик температуры воздуха во впускном коллекторе

На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

  1. Аккумуляторная батарея (АКБ)
  2. Замок зажинагия
  3. Комбинация приборов
  4. Выключатель
  5. Стартер
  6. Генератор

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.

  1. Катушка зажигания
  2. Электронный блок управления двигателем (ЭБУ)
  3. Датчик положения коленчатого вала

На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.

  1. Электромагнитный клапан рециркуляции отработавших газов
  2. Двухходовой клапан
  3. Гравитационный клапан
  4. Комбинация приборов
  5. Электронный блок управления двигателем
  6. Датчик скорости

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент

  1. Переключатель наружного освещения
  2. Переключатель указателей поворота
  3. Переключатель корректора фар
  4. Корректор левой фары
  5. Левая фара автомобиля
  6. Корректор правой фары
  7. Правая фара автомобиля

На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.

Резюме

Схемы читаются слева-направо (бывают редкие исключения).

Определяем, где у схемы питание.

Вспоминаем значение каждого радиоэлемента.

Смотрим направление электрического тока в схеме.

Смотрим, что должно произойти в схеме, если на нее подано питание.

Вычисляем приблизительно силу тока в цепях и мощность, выделяемую на радиоэлементах, для того, чтобы удостовериться, что схема реально будет работать и в ней нет аномальных параметров.

При большом желании можно прогнать схему через симулятор, например через современный Every Circuit, и глянуть различные интересующие нас параметры.

{SOURCE}

Электросхемы автомобилей – разбираем основные принципы чтения + видео

Сегодня с таким стремительным развитием технологий очень важно знать, как читать электросхемы автомобилей. И не стоит думать, будто это нужно только владельцам современных иномарок, где полно автоматики

Даже если у вас старенькие Жигули, также полезно будет ознакомиться с этой информацией, так как устройство любой машины предполагает наличие автоэлектрики.

Электросхемы – это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно. При этом такие чертежи не отображают реальное расположение данных элементов, а только указывают их связь между собой. Таким образом, человек, разбирающийся в них, с одного взгляда может определить принцип работы электроприбора.

В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. В роли источника питания могут выступать гальванические элементы с очень маленьким внутренним сопротивлением. А за преобразование энергии часто отвечают электродвигатели. Все объекты, из которых и состоят схемы, имеют свои условные обозначения.

Зачем разбираться в электросхемах?

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.

Как читать электросхемы автомобилей – основные обозначения

Для того чтобы понять принцип работы какого-то устройства, знающему человеку будет достаточно взглянуть на электросхему. Рассмотрим же основные нюансы, которые помогут разобраться в цепях даже новичку. Понятное дело, что ни один прибор не будет работать без тока, который поступает посредством внутренних проводников. Эти трассы обозначаются тонкими линиями, причем цвет их должен соответствовать реальному цвету проводов.

Если электросхема состоит из большого количества элементов, то трасса на ней изображается отрезками и разрывами, при этом обязательно указываются места их соединения либо же подключения.

Номера, указанные на узлах, должны соответствовать реальным цифрам. Числа в кружках показывают места соединений проводов с «минусом», а обозначение токоведущих дорожек облегчает поиск элементов, расположенных на различных схемах. Комбинации же цифр и букв соответствуют разъемным соединениям. Существуют специальные таблицы, с помощью которых очень легко идентифицировать элементы электрических цепей. Их очень просто найти как в интернете, так и в пособиях для специалистов. В общем, автоэлектросхемы читать достаточно легко, главное разобраться с функциональностью их элементов и следить за цифрами.

Читая электросхему, следует учитывать некоторые особенности:

  • электропроводка обозначается одним или двумя цветами, обычно на дополнительном цветовом обозначении есть риски, расположенные поперёк или вдоль;
  • в одном жгуте одноцветные провода всегда соединены друг с другом;
  • при входе в жгут любой провод имеет определённый наклон, указывающий на направление, в которое он проложен;
  • чёрный цвет провода всегда используется для соединений «на массу»;
  • часть проводов имеют цифровую маркировку в определённом месте подключения, так можно узнать, откуда идёт провод, не просматривая всю электрическую цепь.

Правила чтения

Соблюдение рекомендаций по чтению ПС поможет разбираться с принципом работы устройств. Существует несколько правил изучения схем:

  1. Вначале надо ознакомиться с общим расположением деталей на ПС, примечаниями и пояснениями.
  2. Правильно определить систему питания. Для этого следует искать общие провода, выявлять наличие оксидных конденсаторов, полярность их подключения, а также структуру транзисторов. В цепях переменного тока надо обязательно установить фазировку.
  3. Потенциал в выбранной точке замеряется относительно отрицательного полюса, если в примечании не указано иное.

Кроме того, имеются дополнительные правила чтения, характерные для высоковольтных и магистральных цепей, схем автоматики и вычислительной техники.

Основные аспекты правильного чтения электросхемы оборудования

Итак, как читать автомобильные схемы и что нужно знать об их расшифровке? Как вы уже поняли, без знаний о расшифровке вы не сможете выполнить ремонт проводки и оборудования при необходимости. Подробная схема к конкретной модели авто должна быть отмечена в сервисном мануале к машине. Посмотрев на нее, вы сможете увидеть десятки всевозможных обозначений электрооборудования, которые соединены линями. Каждая из этих линий окрашена в определенный цвет это цвет проводов в системе проводки (видео снято каналом MR.BORODA).

https://youtube.com/watch?v=RUl65pclHjA

В более современных автомобилях используются сложные схемы, поскольку такие транспортные средства оснащаются большим количеством оборудования и устройств. В таких электросхемах проводники могут быть указаны отрезками или с разрывами.

Какие аспекты для расшифровки электросхемы машины следует учитывать:

  1. Как мы уже сообщили, все электроцепи помечаются соответствующим их реальному состоянию цветом. Это во многом облегчает процесс ремонта и замены проводки. Сам цвет проводников может быть однотонным или двойным, это говорит о том, основной ли это кабель либо дополнительный. В том случае, если имеются в виду дополнительные проводники, то на самой электросхеме они отмечаются обычно штрихованными отрезками, которые бывают либо продольными, либо поперечными.
  2. Если в вашем авто несколько электрических цепей расположены на одном жгуте, при этом маркируются они аналогично, то такие цепи характеризуются гальваническим сопротивлением. То есть эти кабеля попросту соединены между собой.
  3. Если цепь входит в жгут, он будет отмечен с небольшим отклонением в определенную сторону, в которую он повернут.
  4. Обычно на любой электросхеме имеются несколько проводов одного цвета, как правило, черного. В данном случае речь идет об электроцепях, подключенных к заземлению, то есть кузову автомобиля. Такие контакты зовутся массой.
  5. Если говорить непосредственно о реле, то в этом случае контакты указываются в состоянии, когда через обмотку девайса не передается энергия. Если состояние работы устройства стандартное, то эти элементы могут отличаться друг от друга, так как они могут быть разомкнутыми и замкнутыми.
  6. Кроме того, посмотрев на электросхему, можно будет увидеть, что на самих электроцепях могут быть помечены дополнительные символы. А именно, речь идет о подключении электрической цепи к потребителю энергии. Такое обозначение даст возможность потребителю узнать, куда именно подключена цепи, при этом точно не прослеживая ее прокладку.
  7. Если вы заметили, что на девайсах или оборудовании указываются конкретные цифры, то эти номера в любом случае должны соответствовать. К примеру, если вокруг номера имеется круг, это свидетельствует о том, что это точка подключения цепи к отрицательному контакту. Если же вас интересуют комбинации из букв и цифр, то так отмечаются штекерные соединения.

Причины выхода из строя

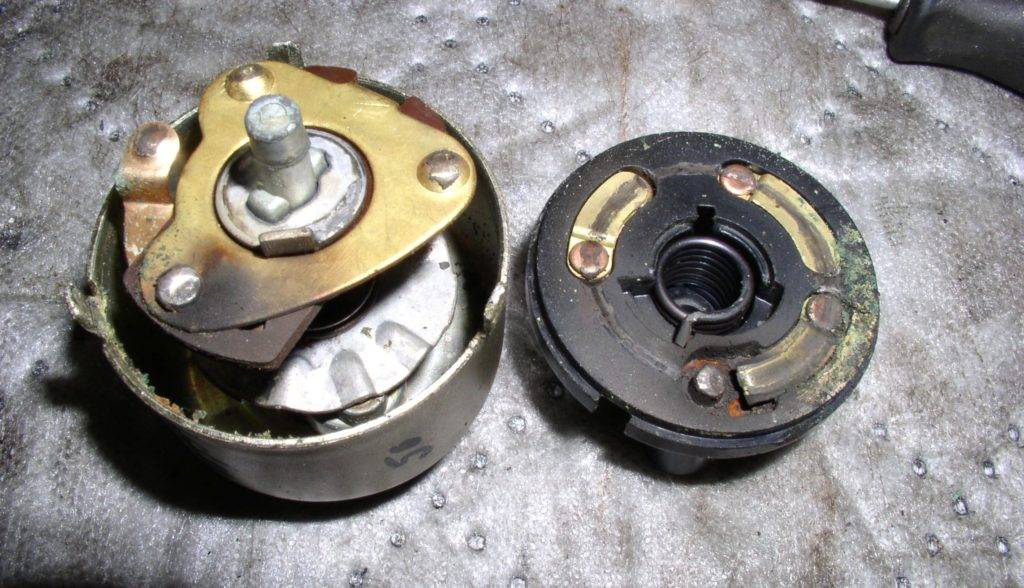

Неисправности элементов замка отражаются при эксплуатации автомобиля. Проблемы возникают при запуске двигателя и проявляются в виде:

  • прерывистой работы стартера;
  • несвойственных посторонних щёлчков реле;
  • замедленной реакцией при смене положений ключа или полным отсутствием отклика.

Иногда встречаются ситуации, когда автомобиль невозможно заглушить. Диагностировать поломку можно при обследовании элементов контактной группы на предмет окисления.

Механическое

Если происходит заклинивание ключа в личинке замка, неисправность ищут в элементах конструкции устройства. Попадание частиц пыли в замочную скважину сопровождается засорением и преждевременным механическим износом. В таком случает понадобиться замена всего замка.

Часто проблема заключается в износе оболочки проводов – это случается из-за механического перетирания друг об друга.

Следует проверить плотность контактов клемм, а потрескавшуюся изоляцию — на целостность. Заменить поврежденные участки проводки и поджать клеммы для плотного контакта.

Истираются и внутренние детали паза под ключ. Чтобы увеличить срок службы — внутрь личинки регулярно добавляют смазку. Не исключают механический излом геометрии и износ ключа — понадобится запасной экземпляр или сделанный заранее дубликат.

Электрическое

Потребность в преждевременной замене контактной группы возникает при перегрузке устройства. Со временем элементы обмотки контактов подгорают из-за перегрева. Образующийся внутренний нагар приводит к нарушению плотности пятен контакта и пропускной функции нагрузки цепи.

Устанавливая дополнительные звуковые и световые элементы — проверяйте устройства на совпадение по силе тока. Подключают дополнительные устройства в электроконтур с помощью специальных реле или через предохранители.

Образец СПОЗУ

Заказав разработку СПОЗУ в , заказчик получит наруки образец следующего типа:

При выполнении группового подсчета по нескольким столбцам я получаю сообщение об ошибке. Вот мой фрейм данных, а также пример, который просто помечает отдельные группы «b» и «c».

Однако, когда пример немного изменяется, так что count () вызывается вместо grouper.group_info , появляется ошибка.

оценивать df.groupby().count() в интерактивной сессии:

Это целый DataFrame. Это, вероятно, не то, что вы хотите назначить для нового столбца df (На самом деле, вы не можете назначить столбец DataFrame, поэтому возникает загадочное исключение.).

Если вы хотите создать новый столбец, который подсчитывает количество строк в каждой группе, вы можете использовать

В ремонте тоже пригодится:

  • Детский плед крючком для новорожденных схемы
  • Керамическая плитка pamesa испания
  • Нужно ли удобрять грядки осенью

Читать электросхему будет просто

Когда Вам предстоит заглянуть внутрь Вашего ‘заболевшего’ автомобиля, не включающегося телевизора, плеера или найти место возможной неисправности домашней электропроводки, Ваши мысли направляют Ваши действия на поиск схемы, изображающей принцип работы или действия устройства или агрегата.

Хорошо, когда есть принципиальная электрическая схема и хоть малейший опыт в её чтении. А как быть тому, кто не имеет даже представления об этом? Приходиться ломать голову над решением проблемы или обращаться к знатокам и к специалистам.

Электричество на схеме

Наука говорит, что электрический ток — это упорядоченное движение электрических зарядов. Электрический заряд одного электрона ничтожно мал, но если бо́льшее количество электронов заставить двигаться внутри тела в одну сторону, получится то, что мы называем электрическим током.

Что бы доставить заряд энергии в определённую точку, применяются проводники — такие материалы, которые способны передать электричество к потребляющему объекту без потерь и внутренних помех.

Пешеход пользуется дорогой, для перемещения по воде пользуются лодкой, птица летает по воздуху, вода в кран подаётся по трубам, а наши электроприборы получают электричество по электрическим проводникам. Эти примеры показывают, что для перемещения определённого элемента существует и определённый путь.

Совокупность всех элементов устройства с соединяющими их проводниками можно изобразить графически в виде условных значков, символов, обозначений и линий.

Графические электрические схемы делятся на принципиальные, структурные и функциональные.

Структурная электросхема — отображает основные функциональные части изделия (группы, элементы и устройства). Рядом на карте схемы в таблице указываются расшифровки состава электросхемы с указанием их обозначений. Могут размещаться диаграммы, формы величины импульсов, формулы математической зависимости.

Соединения указываются стрелками, указывающие направление действующих величин тока или обработки сигнала. Элементы схемы обозначаются кубиками или цифрами.

Функциональная электросхема — отображает только функциональные части изделия и электрической связи между ними или самого изделия в целом. Элементы обозначаются условными обозначениями либо прямоугольниками, обозначенными внутри своей позицией в группе, узле или изделия.

Принципиальная электрическая схема — отображает полностью все электрические соединения блоков, модулей, дополнительных устройств и принцип их взаимодействия в общей схеме главного, основного устройства (телевизор, автомобиль, квартира, станки, компьютер) или механизма. Такая схема является основной и главной для изделия.

И совсем не факт, что здесь выложена точная формулировка видов электросхем, главное, получить начальный опыт в чтении электросхем.

Что бы иметь возможность читать все типы, нам необходимо ознакомиться с обозначениями, используемые в схемах.

Как научиться читать электрические схемы автомобиля

Здравствуйте любители авторемонта своими руками. Сегодня я хочу поделится с вами простым способом, как читать электрические схемы автомобиля.

На самом деле чтение электросхем автомобиля не такое уж и сложное занятие. Но, как всегда повторюсь если у вас нет желания то лучше не лезьте в электросхемы автомобилей.

Вообще то в интернете хватает и статей и даже видеообзоров о том, как читать электрические схемы автомобиля.

Поэтому особого смысла повторятся я не вижу если только, конечно не попытаться объяснить, как это сделать самым простым способом.

И так, чтобы принципиальная электрическая схема автомобиля была вам понятна, или как говорят прочитана, необходимо просто представить самую простую электрическую схему, например:

Так вот, что вы будете делать если в этой схеме перегорел предохранитель? Ну конечно по условию задачи вы не будете знать, что предохранитель перегорел.

Так вот сейчас мы и попытаемся узнать, как научиться читать электрические схемы автомобиля.

Правильный ответ будет такой – если у вас не имеется ни каких приборов, инструментов и приспособлений, проще говоря инструмент автоэлектрика, и у вас при этом нет даже минимального опыта в ремонте подобных вещей, то вы ни когда не обнаружите причину неисправности, ну если только случайно.

А на самом деле приборы для этого необходимы самые простые, например самая обычная контролька.

Теперь давайте добавим в нашу схему реле, мы же хотим понять, как читать схему электрооборудования автомобиля, так вот и сделаем самую простую схему, как в настоящем автомобиле.

Теперь при помощи кнопки включим лампочку.

Ну, а теперь, как и определились — у нас перегорел предохранитель, но мы об этом не знаем. Теперь нам понадобиться проверить электрические цепи для того, чтобы определить участок схемы, который вышел из строя.

Как вы видите кнопка включена но из за того, что предохранитель перегорел, ток на лампочку больше не идет хотя контакты реле замкнуты.

Первое, что надо проверить так это саму лампочку — очень часто проблема именно в ней.

Затем, как правило проверяют предохранитель.

А вот если лампочка и предохранитель исправны, то следующее, что надо проверять — это реле, затем контакты кнопки, которые проверяются с помощью обычной перемычки.

На примере выше видно, что лампочка горит в первом случаи и не горит во втором, потому что предохранитель не исправлен.

Заменим предохранитель и лампочка снова загорится.

Иными словами один контакт контрольки ставите жестко на минусовую клемму или корпус автомобиля, что одно и тоже, а вот вторым концом надо проверить предохранитель с обоих сторон.

Если он целый то напряжение будет с обоих сторон, а если нет то только с одной.

Все, что нарисовано на схемах это и есть идущие в жгутах автомобиля проводки.

И идут они именно так, как нарисовано на этих схемах, ну по крайней мере, так должно быть.

Вот вам и ответ, как читать электрические схемы автомобиля, а заодно, как выявлять неисправности.

Электрические схемы автомобилей практически во всех автомобилях одинаковые.

Ну конечно небольшие отличия будут, некоторые производители автомобилей используют больше защиты электрики автомобиля, какие то меньше, суть от этого не меняется.

Все электросхемы автомобилей идентичны.

Хотелось бы немного остановится на том, какой инструмент автоэлектрика вам понадобиться для изучения электросхемы автомобилей.

Все просто — контролька, кусачки, плоскогубцы, перемычка, мультиметр, изолента, может быть термо — кембрик (на любителя).

Вот такой вот не хитрый набор инструментов для автоэлектрика будет вам очень полезен.

И все же самый главный инструмент автоэлектрика – это контролька. Посмотреть, как изготовить контрольку можно в статье «Как сделать контрольку автоэлектрика своими руками» .

Небольшое видео по нашей теме: «Как научиться читать электрические схемы автомобиля»

Ну вот я думаю вы и разобрались хоть чуть — чуть, в том как читать электрические схемы автомобиля.

C уважением автор блога: Doctor Shmi

Как читать электросхемы автомобилей

Все больше и больше современных автомобилей становятся настоящим сбором электронных устройств. Ведь с увеличением комфорта и улучшением характеристик двигателя, в автомобилях применяется большое количество различных приборов и аппаратов управления. Все это усложняет обслуживание электрической части автомобиля и требует необходимости умения читать электрические схемы. В этой статье мы расскажем вам, что такое электрические схемы, для чего нужно уметь читать их, и расскажем вам об основных обозначения.

Что такое электрическая схема?

Электрическая схема представляет собой графическое (на бумаге) изображение специальных символов и пиктограмм, которые имеют параллельное или последовательное соединение. Схема никогда не показывает действительное изображение совокупности предметов, а лишь показывает их связь между собой. Таким образом, если знать, как правильно читать схемы, можно разобраться в принципе действия того или иного устройства или системы устройств.

Практически на всех электрических схемах располагаются следующие предметы:

  • Источник питания. Таковым является аккумуляторная батарея или генератор.
  • Проводники – провода, с помощью которых осуществляется передача электрической энергии по цепи.
  • Аппаратура управления – это устройства, предназначенные для замыкания или размыкания электрической цепи, которые могут присутствовать или отсутствовать в схеме.
  • Потребители электрической энергии – это все приборы или устройства, которые осуществляют преобразование электрического тока в другой вид энергии. Например, прикуриватель преобразует электрический ток в тепловую энергию.

Для чего нужно уметь читать электрические схемы?

Такие знания не нужны были владельцам первых автомобилей. Дело в том, что их электрооборудование было ограниченным, что позволяло легко запомнить связь элементов цепи и выучить все провода наизусть. Другое дело современные автомобили, где монтируется большое количество электротехнических устройств и приборов. Вот тут электрическая схема понадобится в обязательном порядке.

Умение читать схему может понадобиться вам при эксплуатации любого автомобиля. Это поможет вам легко найти и устранить мелкие неисправности связанные с отказом того или иного электрического прибора. Ведь диагностика неисправностей и затем последующий ремонт могут обойтись в довольно немалую сумму. Почему бы не сделать это самостоятельно?

В другом случае, знание схемы поможет вам при подключении новых электрических приборов. Многим водителям схема помогает осуществить монтаж сигнализации, автозапуска и многих других устройств, где подключение к бортовой сети автомобиля является обязательным.

Многие водители затрудняются с подключением цепи прицепа к электрической сети автомобиля. Знание элементов схемы поможет вам быстро найти неисправность и произвести ее оперативное устранение.

Условные обозначения на электросхемах авто

Условные обозначения электрических схем не представляют собой ничего сложного. Чтобы понять их, необходимо иметь минимальное представление о действии электрического тока.

Как известно, ток – это упорядоченное движение заряженных частиц по проводникам электрического тока. В роли проводников выступают разноцветные провода, которые обозначаются в схеме в виде прямых линий. Цвет линий должен в обязательном порядке соответствовать цвету проводов в действительности. Именно это и помогает разобраться водителю с толстыми жгутами проводов и не запутаться.

Различные контактные соединения обозначаются при помощи специальных цифр, которые есть как на схеме, так и в местах соединения. Как правило, такими цифрами в обязательном порядке обладают реле, имеющие множество контактных выводов. Элементы электрической цепи на схеме подписываются при помощи цифр. Внизу схемы или в виде отдельной таблицы отображается специальная расшифровка этих чисел, которая отображает название элемента цепи.

https://youtube.com/watch?v=YMNNBXz02Io

Подытожим. Читать электрические схемы – это достаточно легкое занятие. Главное правильно взаимодействовать с условными обозначениями и уметь понимать симптомы неисправности, чтобы своевременно и правильно определить род и место неисправности на схеме.

Какие требования предъявляют для согласования схемы расположения земельного участка?

Вот основные показатели застройки, которые должны быть отражены и описаны в СПОЗУ для ИЖС:

  • площадь земли,
  • площадь застройки,
  • коэффициент застройки (максимальный — 0,2),
  • плотность застройки (максимум — 0,4),
  • общая высота здания,
  • этажность здания,
  • общая площадь,
  • суммарная площадь по этажам.

На схеме должны быть отображены:

  • границы земельного участка,
  • границы проектируемого дома,
  • отступы от стен дома до границ участка (обычно это 5 м до дороги и подъездных путей и 3 м до границ соседнего участка),
  • размеры дома.

Исправления допускаются только при наличии подписи застройщика рядом с надписью «Исправленному верить». Корректные сведения указываются рядом, а не поверх ошибочных. Применение белого корректора не допускается.

Обозначения выводов

Цель применения выводов в автомобильных системах электрооборудования, перечислен­ных в DIN 72552, — обеспечение простого и правильного подсоединения проводников к различным устройствам во время ремонта или замены оборудования. Обозначения вы­водов (табл. «Обозначения выводов» ) не идентифицируют провода, так как с двух концов каждого провода могут быть подключены устройства с разными обо­значениями выводов. По этой причине их не нужно наносить на провода.

Дополнительно могут, использоваться обозначения выводов, соответствующие стандартам DIN-VDE для электрического обо­рудования. Множественные соединители, для которых уже недостаточно количества обозначений выводов по DIN 72552, нумеру­ются порядковыми номерами или буквами, для которых стандарты не регламентируют распределения функций.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
