Признаки неисправностей
Общими причинами проявления неисправностей будут три фактора:
- повышенный расход через инжектор (перелив);
- снижение качества распыления топлива;
- уменьшение производительности отдельных распылителей.
Внешне это будет проявляться примерно похоже, хотя более внимательное изучение каждого конкретного случая сможет указать на приблизительный характер проблемы.
- Изменяется отдача двигателя, причём его мощность может как упасть, так и возрасти.
- Двигатель будет нестабильно запускаться и неуверенно работать на режиме холостого хода.
- В движении могут появиться хорошо различимые рывки и подхваты при неизменном положении педали акселератора.
- Изменится звук работы двигателя, появится жёсткость, вибрации и даже стуки в цилиндрах.
- Двигатель начнёт дымить, выхлоп окрасится в чёрный цвет, что свидетельствует о выделении сажи — несгоревших остатков углеводородного топлива.
- Начнёт подниматься уровень масла в картере из-за попадания туда излишков солярки.
- Современный ДВС заметит неисправность средствами внутренней диагностики и зажжёт контрольную лампу на панели приборов.
В любом случае уточнение причин потребует проведение индивидуальной диагностики инжекторов.
https://www.youtube.com/embed/OzXKpVukCLc
Як перевірити форсунки інжектора не знімаючи
Як перевірити форсунки інжектора не знімаючиЯк перевірити форсунки (інжектор) двигуна не знімаючи. Обовязково щоб не
Для выявления неисправной форсунки в условиях эксплуатации поочередно ослабляют гайки присоединенных к форсункам топливопроводов высокого давления, давая топливу вытекать наружу. Почему рекомендуется отключить систему egr на дизельном двигателе и как правильно отключать егр. При отключении исправной форсунки перебои в работе двигателя резко усилятся, а при отключении неисправной работа двигателя не изменится. Неисправную форсунку снимают и передают в мастерскую для проверки и устранения дефектов. Вместо нее на двигатель устанавливают новую форсунку.
Диагностика насосов высокого давления и форсунок производится в основном по величине рабочих показателей. На работающем двигателе потребуется отключать одну форсунку двигателе. Перед тем как. Путем поочередного выключения форсунок проверяют их работу. При выключении неисправной форсунки уменьшается дымность выхлопа, остается неизменной частота вращения. Исправность форсунок оценивается по таким показателям, как давление впрыска, состояние поверхности распылителя, качество распыла. При распыле визуально определяются однородность капель, тонкость распыла, угол конуса струи топлива. Что на улице -15 и она не как не можно определить на работающем двигателе.если. Допустимый угол конуса 30 — 25, ему соответствует диаметр отпечатка струи топлива 18 — 44 мм на расстоянии 100 мм от торца сопла форсунки.
Для чего поочередно отключают подачу топлива в форсунку и следят за дымностью выходящих газов и частотой вращения коленчатого вала двигателя. С отключением неисправной форсунки работа двигателя не изменяется.
Предупреждение прогара труб в печах заключается в строгом соблюдении технологического режима, температуры, давления, производительности. При низкой производительности очень легко закоксовать трубы, так как при малых скоростях жидкость движется по центральной части трубы, по стенкам образуется застойная зона, где продукт нагревается до температуры, при которой происходит коксообразование. Неисправную форсунку home где как определить форсунку на работающем двигателе,. К закоксовыванию труб приводит неравномерная теплонапряженность в топке из-за неисправных форсунок
Неисправную форсунку можно определить на работающем дизеле, ослабляя затяжку накидной гайки проверяемой форсунки. Выключая поочередно форсунки, надо наблюдать за частотой вращения коленчатого вала. Если отключается исправная форсунка, то в работе дизеля появляются перебои, отключение неисправной форсунки не изменяет работу двигателя.
Ее делают при перебоях в работе двигателя и повышенной дымности выпуска. Для выявления неисправной форсунки ослабляют поочередно накидные гайки топливопроводов высокого давления, вследствие чего форсунки перестают работать. При отключении исправной форсунки перебои в работе двигателя возрастают, а при отключении неисправной форсунки работа двигателя не изменяется. Неисправную форсунку снимают с двигателя и направляют для проверки в цех по ремонту топливной аппаратуры.
Ее делают при перебоях в работе двигателя и повышенной дымности выпуска. Как правильно заглушить egr на на двигателе механический клапан дополнительно связан. Для выявления неисправной форсунки ослабляют поочередно накидные гайки топливопроводов высокого давления, вследствие чего форсунки перестают работать. Чтобы определить неисправную форсунку на работающем на двигателе или. При отключении исправной форсунки перебои в работе двигателя возрастают, а при отключении неисправной форсунки работа двигателя не изменяется. Неисправную форсунку снимают с двигателя и направляют для проверки в цех по ремонту топливной аппаратуры.

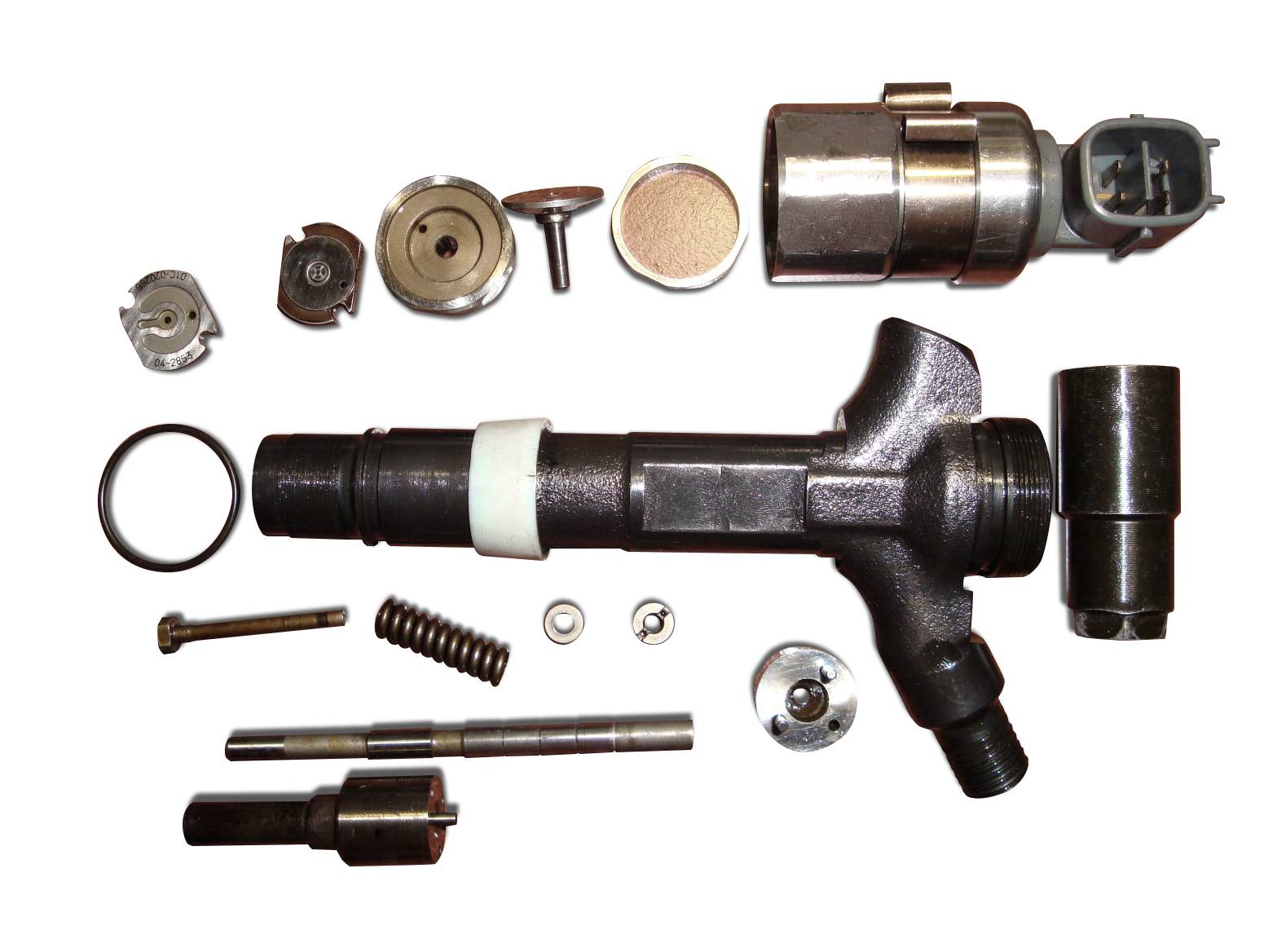

Разборка и прочистка форсунки
После того, как была определена дефектная деталь, её необходимо разобрать для ремонта. Осуществляется это довольно просто, после того, как отвернули гайку — крепим элемент в тисках (без сильного зажима, чтобы не деформировать корпус) и лёгким постукиванием выбиваем распылитель. Далее снимаются все внутренние части — переходной элемент, регулировочный дроссель, блок распылителя и магнитоэлектрический контакт.
После разборки необходимо провести тщательную чистку каждого элемента. Для этих целей лучше всего использовать специализированную промывочную жидкость. Если же её нет под рукой — чистую солярку или ацетон. Необходимо полностью удалить нагар и любые загрязнения. На финальном этапе в чистом дизтопливе споласкивается сам корпус, гайка и распылитель. Также потребуется просушка — для этих целей оптимально использовать сжатый воздух из компрессора или просто сухую ветошь.
После проведения работ нужно замерить форсунку на мультиметре, если значения в пределах нормы — её можно собирать и ставить обратно. Вполне вероятно, что вышел из строя распылитель, в этом случае его необходимо заменить. Кстати, с нового элемента нужно полностью удалить заводскую смазку, иначе добиться нормальной работы не получится.
Последний этап — обратная сборка детали и её установка. Не рекомендуется сразу сильно затягивать гайки, так как после установки и проверки может потребоваться повторный демонтаж. Собранную форсунку проверяют на соответствие всем характеристикам — правильной «обратке» топлива, корректному распылению, герметичному закрытию и так далее. Если проблем не обнаружено — полностью закручиваем гайку и устанавливаем форсунку на движок, предварительно проведя калибровку.
Возможные неисправности дизельных форсунок
Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:
- найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
- снять форсунку и установить ее на испытательный стенд;
- создать заведомо высокое давление на форсунке;
- с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.
Проверка форсунки на стенде
Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.
При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).
Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).
Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.
Выводы
Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.
Источник
Проверка дизельных форсунок на перелив (слив в обратку)
Проверка объема слива в обраткуПо мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.
Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:
- вынуть поршень из шприца;
- на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
- в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
- повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.
На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:
Проверка перелива в обратку.
- если шприц пустой — значит, форсунка полностью исправна;
- количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
- в случае, если объем топлива в шприце превышает 10…15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.
Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.
Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя. Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.
Снятие форсунок
Проведение всех манипуляций с форсунками должно происходить в полной чистоте, попадание в камеру сгорания мусора может вывести мотор из строя, поэтому прежде чем демонтировать систему питания, рекомендуется очистить двигатель при помощи сжатого воздуха или просто отмыть головку блока цилиндров
Убрать загрязнения важно до начала процесса демонтажа. Попадание абразива в резьбу не в лучшую сторону скажется на ресурсе автомобиля. Разбирать форсунку необходимо на чистом столе, покрытом белым листом бумаги
Разбирать форсунку необходимо на чистом столе, покрытом белым листом бумаги.
Для упрощения последующей сборки необходимо произвести маркировку всех демонтируемых трубок и шлейфов. В противном случае можно неправильно произвести монтаж. При наличии возможности фото или видеофиксации, рекомендуется воспользоваться этим.
Налипшую на консистентную смазку грязь и остатки колец необходимо убрать ватной палочкой. Можно несколько раз провернуть коленвал. Потоки воздуха выдуют все лишнее из посадочного места.
Возможные неисправности дизельных форсунок
Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:
- найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
- снять форсунку и установить ее на испытательный стенд;
- создать заведомо высокое давление на форсунке;
- с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.
Проверка форсунки на стенде
Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.
При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).
Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).
Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.
Выводы
Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.
Качественный распыл топлива напрямую влияет на эффективность сгорания топливно-воздушной смеси в цилиндре бензинового или дизельного двигателя. Если горючее подается неравномерно или не в заданный момент времени, тогда дизель теряет мощность на разных режимах работы, выхлоп дизеля становится черным, мотор начинает троить и т.д. Дизельный двигатель плохо заводится «на холодную», неустойчиво работает «на горячую».
Такие неисправности в системе питания дизельного двигателя могут привести к дорогостоящему ремонту. Несвоевременная подача топлива в цилиндры приводит к повышенному расходу горючего, перегреву и разрушению поршня, прогару клапанов, выходу из строя сажевого фильтра. Одной из частых причин неисправной работы ДВС является нарушение впрыска по вине топливных инжекторов. Чтобы избежать подобных неприятностей может потребоваться диагностика, промывка и/или ремонт дизельных форсунок.
Читайте в этой статье
Ремонт дизельных форсунок
Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:
1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

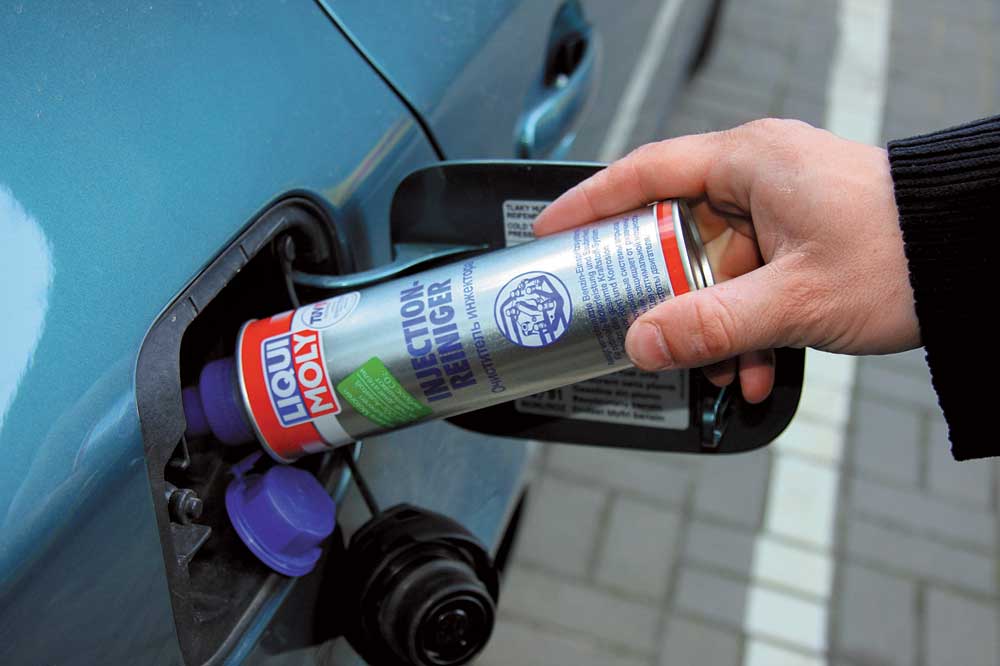

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.
3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.
4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:
- С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
- Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
- Подводят электропитание от аккумулятора с помощью пары проводов;
- К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
- При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.
Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.
Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.
Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

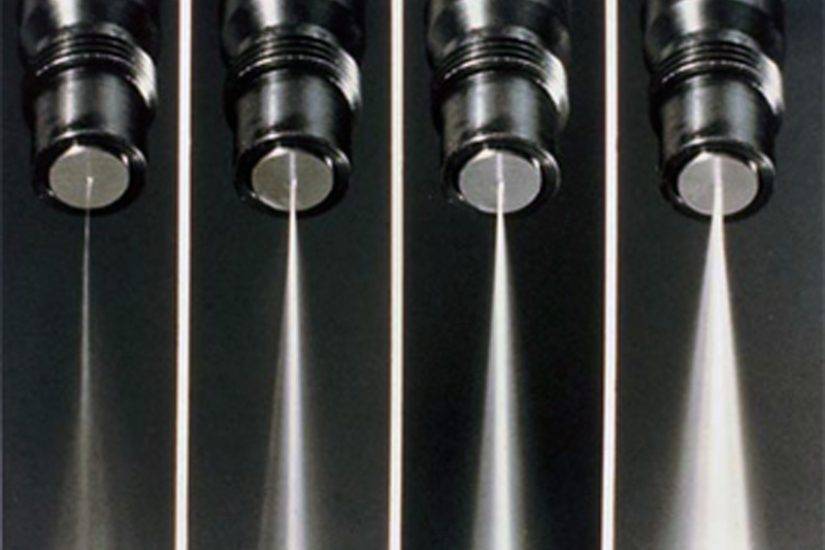

Качество распыла дизтоплива
Нормально работающая форсунка в момент подачи топлива производит одиночный, короткий и «кучный» впрыск, который сопровождается резким звуком. Распространенной ситуацией является то, что отверстия сопла форсунок (распылителя) могут быть частично забиты или изношены. Тогда сопло требует чистки или замены.
В этом случае деталь необходимо закрепить на проверочном стенде и направить соплом в специально подготовленное место. В это место нужно положить чистую бумагу для того, чтобы упростить процесс диагностики. Далее осуществляется резкий впрыск топлива. После этого на бумаге можно увидеть следы или прорывы листа от струй солярки. Общее количество таких следов после впрыска должно быть идентичным сравнительно с общим количеством отверстий в конструкции распылителя. Если следов на бумаге меньше, тогда некоторые отверстия забиты и требуется очистка сопла (распылителя) дизельной форсунки.
Следы солярки на бумаге должны иметь одинаковую сгущенность, а также располагаться на равном удалении от центра
Важной функцией инжектора является не только подача, но и обеспечение максимально равномерного распыла дизтоплива по окружности
Отверстия прочищают после разбора инжектора. Осуществлять чистку без разбора элемента не рекомендуется по причине того, что грязь и отложения останутся внутри. Распылитель и остальные детали необходимо тщательно промывать в керосине. Образовавшийся нагар, который находится снаружи составных элементов, аккуратно удаляется деревянным скребком. Сами отверстия прочищаются небольшим куском тонкой и мягкой стальной проволоки.
Обратите внимание, что диаметр проволоки обязательно должен быть меньше диаметра отверстий сопла минимум на 0,1 мм. Если сопловые отверстия получат увеличение их суммарного сечения или будет нарушена правильная форма отверстий, это приведет к снижению скорости выхода топлива из форсунки
Качество распыла автоматически ухудшится.
Распылитель подлежит замене, если диаметр отверстий сопла увеличен всего на 10% от максимально допустимого. Также поводом для замены сопла выступает и разница в диаметрах отверстий на 5%. После чистки или замены распылителя осуществляется обратная сборка форсунки.
Ремонт топливных форсунок
Автовладелец может выполнить ремонт топливной форсунки бензиновой или дизельной своими руками. Особенно если устройство механического типа, для обслуживания будет достаточно самых простых инструментов.
Конструкция форсунок у разных производителей существенно отличаются, поэтому и ремонтные работы имеют особенности.
Несложно ремонтировать форсунки «Бош Коммон Рейл». В числе наиболее частых неисправностей этих механизмов – повреждения распылителя и мультипликатора (клапана). Причем последняя деталь подводит чаще всего. На распылители производитель дает гарантию замены на протяжении 100 тыс. км пробега. Но в российских реалиях (а также стран СНГ) из-за низкого качества горючего узел не выдерживает больше 20 тыс. км, после чего требуется проверка и ремонт топливных форсунок дизельных двигателей.
Такие же проблемы характерны и для форсунок «Делфи». У них также чаще всего выходят из строя распылитель и клапан. Для чистки распылителя применяют ультразвук, если процедура не помогает, деталь меняют.
Японский дает гарантию, что его форсунки способны выдержать 150 тыс. км пробега. Еще одно преимущество таких деталей – они дешевле европейских. Но ремонт этих топливных форсунок невозможен, потому что комплектующие «Денсо» не продаются. При выходе узла из строя его надо менять.
