Диагностика инжекторных двигателей – советы для самостоятельной помощи + видео

Когда необходимо электронное тестирование

Компьютерная диагностика – процедура не обязательная, но в определенных моментах она является лучшим и единственным способом решить все проблемы, имеющиеся в машине. Хотя существуют обстоятельства, когда автовладельцу целесообразно обратиться за данной услугой.

Машина имеет один или несколько признаков неисправности

Если на приборной доске автомобиля загорелась лампочка, сигнализирующая о той или иной неисправности, либо заметно ухудшились рабочие характеристики самого автомобиля, специалисты советуют сделать электронную диагностику элемента, на сбой которого указывает система (предполагает водитель). Вовремя проведенное тестирование позволит застраховаться от дальнейшего развития имеющихся неисправностей, предотвратив их проявление в поездках. Помимо этого, ликвидация сбоев на ранних этапах будет стоить гораздо дешевле.

Предполагается длительное путешествие

Собираясь в длительную поездку (особенно в малознакомое место), целесообразно съездить на профилактическую диагностику. По результатам тестирования можно выяснить, какие детали лучше поменять перед путешествием, а еще установить вероятные неисправности, которые еще не проявили себя, чтобы купировать их дальнейшее развитие. Так автомобилист сможет сэкономить время на поисках сервиса в незнакомом месте, которого, к слову, может вообще не попасться на пути.

Покупая подержанную машину

Выбрав подержанный автомобиль, лучше не полениться и не пожалеть денег на компьютерную диагностику. Продавцы старых машин, зачастую не спешат сообщать обо всех имеющихся неисправностях (особенно, если их нельзя определить визуально). Так гарантированно получится защититься от покупки плохой машины. Специалист при помощи специального оборудования произведет анализ и проверит все элементы автомобиля, предупредив об имеющихся неполадках. Тестирование позволяет с высочайшей точностью установить, попадал ли автомобиль в ДТП, имеются ли неисправности и предрасположенность к их возникновению.

Электронное тестирование автомобиля

Профилактическая мера

Компьютерное тестирование — опциональное мероприятие. Но, специалистами рекомендуется систематически проходить его даже несмотря на то, что автомобиль находится в идеальном состоянии. В процессе тестирования, обычно, выявляются слабые места, которые не показывают себя, но создают риски аварийных ситуаций. Приезжая на диагностику 1 раз в 6 месяцев, автомобилист существенно повышает уровень надежности ТС.

ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ: ОСНОВНЫЕ ПРИЧИНЫ

Если вам хоть мало-мальски знакомо устройство автомобиля, вы можете представить то количество элементов, которые влияют на уверенный запуск и хорошую работу мотора. Соответственно, если не заводится машина, причины этого порой сложно найти даже опытным автолюбителям.

Поговорим не только о таких банальных вещах, как севший аккумулятор, но и менее частых поломках, влияющих на запуск ДВС. Отдельно рассмотрим бензиновый (карбюраторный, инжекторный) и дизельный двигатели.

Электродвижущей силой, питающей стартер, в нашем случае является аккумулятор. Недостаточный уровень зарядки, характеризующийся падением напряжения на выходных клеммах, не позволит стартеру развить достаточное усилие для запуска мотора. Причин, связывающих аккумулятор и отсутствие запуска мотора, может быть несколько:

окисление контактов. Очистить окислы можно с помощью наждачной бумаги. Также стоит проверять все важные соединения цепи: «масса», идущая на двигатель, контакты стартера;
саморазряд. Аккумулятор может разрядиться вследствие повышенной утечки тока. Если утечка небольшая, то отразиться на запуске это может только в период сильных морозов. Обязательно перед зимой проверьте утечку тока на своем авто;

Как понять, что не заводится авто из-за аккумулятора:

стартер издает лишь щелки либо и вовсе не откликается на поворот ключа;
стартер медленно вращает ДВС. Если мотор не запустился сразу, остановите попытки;
после поворота ключа на панели приборов не загораются лампочки. Можете включить фары головного света. Если они светят очень тускло – аккумулятор гарантированно севший.

ПИТАНИЕ СТАРТЕРА

Если поворот ключа не вызывает никаких реакций, проблема может скрываться и в самом пусковом устройстве. Это может быть износ щеток, окисление или обрыв контактов, замыкание, чрезмерный износ втулок либо неисправность втягивающего реле.

Если после поворота ключа к стартеру не приходит питание, проблема может быть в самой личинке зажигания либо контактной группе. Редкий случай, когда питание «отрубает» штатный иммобилайзер либо сигнализация. В некоторых авто может быть секретный алгоритм отключения иммобилайзера. В ином случае вам лучше обратиться к электрику.

СИСТЕМА ПИТАНИЯ

Поиск ответ на вопрос, почему не заводится машина, начнем с системы подачи топлива. Неисправности, которые характерны как для инжекторного, так и для карбюраторного автомобиля:

перегорание предохранителей (к примеру, бензонасоса);
банальное отсутствие бензина. Если по стечению обстоятельств датчик уровня бензина врет, а сигнальная лампочка критичного объема топлива в баке неисправна, автомобиль не сдвинется с места. Учтите, что бензин могли попросту слить за ночь;
засорение сеточки в топливном баке, препятствующей попаданию мусора к топливопроводу, забитый фильтр тонкой очистки;
неисправность топливного насоса. На инжекторных моторах он включается при повороте ключа в 3-е положение (On), при этом можно услышать характерное жужжание;
засорение фильтрующего элемента, что создает барьер поступлению топлива.

Лучший способ проверить, поступает ли топливо – это снять топливопроводный шланг.

Разновидности оборудования, используемого для проверки LADA

Список диагностических прибор используемых не только в специализированных автосервисах, но самостоятельно, например – в гараже.• Корректоры одометров, с установкой значений километража;• Модели, поддерживающие протоколы, с помощью считывания информации, стирания ошибок, расшифровываются коды: ELM327 USB / Bluetooth / Wi-Fi работающий на чипе elm327;• Vag адаптер (кабель) для поздних версий ЭБУ и колодками 12 pin;• Тестеры, работа которых организована на основе осциллографов.

Спросом пользуются диагностические приборы, которые поддерживают совмещение с блоками ABS, SRS, а также – с использованием CAN-шины.

Scan Tool Pro

Scan Tool Pro – компактный адаптер без внешней среды, построен на универсальном микропроцессоре elm327 (базовый) Версия чипа v.1.5 (PIC18F25k80). Данный диагностический OBD2 сканер используют совместно с ноутбуком или смартфоном, имеется Wi-Fi и Bluetooth версии.

Девайс практичен и надежен, поэтому раскупают его у официальных дилеров очень быстро. Отзывы в основном на данный адаптер положительные, но есть сложность с покупкой из-за дефицита оригинальных версий. Поддерживает все распространённые протоколы и марки авто.

Launch Creader VII

Launch Creader VII. Полупрофессиональный инструмент для самостоятельной Диагностики современных систем управления двигателем и ЭБУ. Подходит для отечественных автомобилей оснащенными электронным блоком управления. Имеется внешний дисплей и встроенное ПО.

В данной версии полная база для российских автомобилей, адаптер подходит даже для ВАЗ 21124. Опционально в комплект входят переходники для различных марок авто.

Bosch KTS 590

Bosch KTS 590. Относится к профессиональному диагностическому оборудованию и стоит дороже, чем предыдущий автомобильный сканер. Подключается прибор к ноутбуку или стационарному ПК, так же есть и внешний дисплей.

В комплекте имеется осциллограф, а также цифровой мультиметр. Можно проводить не только компьютерную, но и инструментальную диагностику электрических цепей, соединений. Хорошо подходит для автосервисов,

Сканматик 2

Сканматик 2. Прибор, очень хорошо показал себя именно с Российским автомобилями. Сканматик 2 характеризуется достаточно высокой эффективностью работы, считывает информацию с помощью планшета или смартфона.

Поддерживаемые протоколы: OBDII/EOBD (13 x ISO-9141/ISO-14230 (KLINE); 1x High Speed CAN (ISO-15765); 1x Single Wire CAN (GM-LAN). 1 x J1850 VPW; 1 x J1850 PWM; 1 x Medium Speed CAN (GM-LAN). В комплект входят переходники для различных марок авто, дополнительно переходники можно докупить у официального дилера.

Launch X431 Pro

Launch X431 Pro. Лидер российского рынка оборудования для автодиагностики. С 2016 года поставляется с адаптером DBS Car II, а так же в комплекте планшет объемной памятью для программ и емкой батарей.

Более 100 поддерживаемых марок авто и максимальный доступ к электронике автомобиля. Самый дорогой и представленных вариантов.

Адаптер VAG (VAG-COM 409.1)

Диагностический VAG кабель K-line (VAG-COM 409.1). Адаптер сделан на чипе FTDI, хорошо совместим с ЭБУ Январь, МИКАС и других ЭБУ устанавливаемых на отечественных авто, в том числе ГАЗ. К нему не так удобно подключать проводки (нет зажимов).Чаще применяется для диагностика авто до 2006 года выпуска.

Как проверить топливные форсунки своими руками

И хотя существует две популярные системы инжекторов, TBI системы, используемые в GM рассматривать не будем, в виду их редкости и специфичности. Поэтому мы расскажем вам о том, как тестировать топливные форсунки инжекторов EFI (с электронной системой впрыска топлива).

Электронная система впрыска топлива (EFI) не имеет доступного для визуальной проверки распыления топлива. Структура системы EFI слишком для этого сложна, что при этом позволяет ей иметь небольшие размеры при высокой производительности. Поэтому, вам будет нужно использовать некоторое оборудование, для того чтобы проверить картину распыления по каждому инжектору.

Тем не менее есть некоторые тесты, которые способы проверить, хорошо ли работает один или все инжекторы, или проблема находится в цепи управления инжектора.

Чтобы сделать этот тест, вы должны проверить каждый инжектор. Когда автомобильный компьютер работает для включения или выключения инжектора, клапан внутри инжектора создаёт щёлкающий звук, когда он открывается и закрывается.

Сначала вам нужно будет использовать механический стетоскоп или, возможно, кусок тонкого шланга соответствующей длины или длинную стандартную отвёртку для прослушивания инжектора. Выполнение проверки форсунок состоит из следующих несложных шагов:

Запустите автомобиль и дайте ему поработать на холостом ходу;
Нажмите на стояночный тормоз и откройте капот;
Используйте стетоскоп для прослушивания звуков внутри форсунок.

Если щёлкающий звук отсутствует, то либо компьютер не посылает импульсный сигнал, либо соленоид сломался. Это означает, что у вас сломан инжектор. Повторите процесс на другом инжекторе и запишите номера сломанных инжекторов, которые вы сможете проверить далее.

2 Проверяем двигатель и инжектор с помощью специального оборудования

Для проведения диагностики инжекторной системы двигателя вам потребуются следующее оборудование и инструменты:

Основное устройство диагностики контроллера. Это может быть ноутбук или компьютер, сканер-тестер или самостоятельно собранный USB-адаптер, например, K-Line, с установленным программным обеспечением, которое позволяет считывать коды ошибок. С помощью одного из этих устройств можно получить доступ к параметрам ЭБУ и определить необходимые функции в работе исполнительных механизмов.
Электрический тестер. Этот прибор понадобится для контроля напряжения аккумуляторной батареи, замеров напряжения и сопротивления на различных участках электрической цепи.
Мультиконтроллер (осциллограф) для определения полярности и подачи сигнала на форсунках, катушке зажигания. Следует сказать, что обычный мультитестер не подойдет, так как он обладает достаточно низким сопротивлением для контроля перечисленных систем.
Компрессометр. С его помощью проверяется равномерность компрессии по цилиндрам, кроме того, можно определить степень прогара клапанов, состояние свечей зажигания и необходимость чистки инжектора, а также состояние прокладки ГБЦ и другие механические параметры.

Проведение диагностики инжектора

Активные датчики зажигания

Сканеры — это мастера широкого профиля. А есть и узконаправленные специалисты — недорогие приборы, позволяющие проводить точечную диагностику. Например, сканер засек пропуски воспламенения топливовоздушной смеси в цилиндре. А как определить причину этих пропусков?

Активный USB-датчик позволяет проверить, в том числе, корректность работы форсунок дизеля — причем он «видит» трехступенчатый впрыск, характерный для современных моторов.

Это можно сделать с помощью активного USB-датчика зажигания. Работает устройство в паре с андроид-смартфоном или планшетом, на который необходимо установить соответствующую программу. Диагностика происходит бесконтактным способом: чувствительную часть датчика прикладывают к проверяемой детали. А на экране отобразится график изменения напряжения в электрической цепи. Таким образом можно найти неисправность в катушках зажигания, форсунках, датчиках положения коленчатого и распределительного валов.

Эти приборы обычно покупают сервисмены — они нужны для углубленной диагностики, и обычным автолюбителям приобретать их нецелесообразно. Тем более что и цена у них не такая уж низкая. Например, активный USB-датчик зажигания стоит около 10 000 рублей.

Диагностика мотора своими силами: 4 полезных прибора

Как понять, что с форсунками что-то не так? Признаки неисправности форсунок

Распространенные признаки, указывающие на проблемы в системе впрыска топлива:

Двигатель работает на холостом ходу нестабильно, или даже глохнет на холостых;
Повышенная вибрация на «холостых», повышенная шумность;
Мотор плохо заводится;
Загорается «Check Engine» на приборной панели;
Повышенный расход топлива;
Характерный запах топлива в моторном отсеке, возможный подтек;
Ухудшение динамики и падение мощности.

Конечно, большинство вышеперечисленных симптомов могут иметь более чем одну возможную причину, и не всегда свидетельствуют о неисправной системе впрыска топлива. Подобные симптомы характерны и для других поломок, например, неисправные свечи зажигания могут стать причиной большинства вышеперечисленных проблем.

Подключаем компьютер к «мозгам»

Универсальная система кодов используется для уточнения конкретной проблемы, которая связана с той ил иной деталью или системой. Это позволяет ускорить процесс диагностики и поиска причин неисправности авто. Так, к примеру, на неисправность топливной форсунки указывают коды в диапазоне от P0000 до P0299 (контроль воздушно-топливной смеси). Последняя цифра между P0300 — P0308, например — 8, обозначает проблемный цилиндр, в котором есть неисправность. Следовательно, код P0308 указывает, что в цилиндре № 8 есть проблемы с форсункой. Прочитать код ошибки в памяти ЭБУ можно посетив СТО или купив OBD-сканер.

Как чистить форсунки

Чаще всего проблемой в работе форсунок является их банальная загрязненность. Поэтому, чтобы восстановить их работоспособность и вернуть номинальную производительность форсунки, достаточно произвести чистку. Это можно сделать двумя путями — не вынимая с двигателя (добавив в топливо специальный очиститель) и в снятом состоянии (пропуская чистящее средство по отдельно взятой форсунке или ультразвуком). Для очистки используются следующие методы:

механический;
ультразвуковой;
с помощью химических составов.

В данной статье мы поговорим лишь о некоторых, поскольку зачастую для чистки форсунок необходимо дополнительное профессиональное оборудование. Подробную информацию о самостоятельной чистке вы найдете в другом материале. Здесь же коснемся этих способов вкратце.

Отдельно взятую форсунку можно чистить с помощью специальных химических составов. Например, тех же присадок, которые добавляются в топливо для очищения системы или так называемый “Очиститель карбюратора”. Действовать в данном случае необходимо по следующему алгоритму:

заранее подготовить “Очиститель карбюратора” (или его аналог в виде баллончика с разбрызгивателем), контактную кнопку без фиксации замкнутого положения, шприц объемом 5 мл или больше, трубочку для продолжения горлышка шприца с уплотнением, пустую тару, желательно большого объема (5-10 литров), зарядное устройство от мобильного телефона с обрезанным штекером, контактные провода с клеммами;
далее необходимо вставить испытуемую форсунку в заднюю часть шприца (как можно более плотнее, с резинкой или без нее);
после этого подключить клеммы через кнопку к зарядному устройству и включить его в розетку;
вставить трубочку в распылитель средства для очистки, а обратную часть форсунки развернуть в подготовленную пустую тару;
после этого нажать на распылитель с тем, чтобы некоторое количество вещества попало в форсунку;
нажать на кнопку контакта, чтобы привести в действие форсунку.

Если форсунка исправна, с ее обратной стороны должно под напором выйти моющее средство. Процедуру продувки необходимо повторить несколько раз для достижения необходимой степени чистоты.

Если в вашем автомобиле установлены низкоомные форсунки, то нажимать кнопку открытия форсунки необходимо на долю секунды. Если же у вас высокоомные форсунки, то держать кнопку можно 2-3 секунды.

Кроме выше перечисленных методов проверки также можно упомянуть о проверке токсичности газов и дымности, — низкий уровень CO при прогазовке, является признаком плохой работы форсунок. Данный метод практикуется на некоторых СТО, в качестве контроля работы двигателя.

Также нельзя обойти стороной и не уделить внимание проверке форсунок по коррекции топливоподачи и лямбде, но тут такая же ситуация как и токсичностью, потребуется не только диагностическое оборудование, но и уметь разбираться во всех цифрах что будет показывать вам диагностика

Как проверить подачу питания на форсунки

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
другие концы проводов крепятся к контактам форсунки;
затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Коды ошибок Лада Веста

Самыми популярными ошибками, свидетельствующими о неисправности системы подачи топлива, являются ошибки в работе цилиндров. Перечислим некоторые из них:

Р0171 Смесь, подаваемая в цилиндр, очень богатая
Р0172 Смесь, подаваемая в цилиндр, очень бедная
Р0201 Форсунка первого цилиндра неисправна
Р0202 Форсунка второго цилиндра неисправна
Р0203 Форсунка третьего цилиндра неисправна
Р0204 Форсунка четвёртого цилиндра неисправна
Р0300 Пропуски воспламенения
Р0301 Пропуски воспламенения в первом цилиндре
Р0302 Пропуски воспламенения во втором цилиндре
Р0303 Пропуски воспламенения в третьем цилиндре
Р0304 Пропуски воспламенения в четвёртом цилиндре

Определив неисправность по ошибке, считанной персональным компьютером или смартфоном, можно сразу приступать к ремонту или замене неисправной детали или узла.

Здравствуйте, уважаемые автолюбители! Количество автомобилей на наших улицах с системой впрыска топлива, типа инжектор, неуклонно растет. Бензиновые двигатели, оборудованные данной системой, уверенно вытесняют с рынка двигатели со знакомым, нам всем, карбюратором.

Применение значительно улучшает эксплуатационные характеристики двигателя и увеличивает его ресурс, заметно снижается расход топлива, уменьшает токсичность отработавших газов.

Но надо помнить, что инжекторная система впрыска топлива намного сложнее карбюраторной, поэтому диагностика инжектора, а тем более его ремонт, требуют более квалифицированного подхода.

Диагностика инжектора своими руками

Эксплуатируя автомобиль с двигателем, оборудованным инжектором, вы должны знать что, после каждых 20-30 тыс. км. пробега, необходимо . В процессе работы системы, в результате применения отечественного не совсем качественного топлива, в инжекторе, под действием высокой температуры, образовываются твердые отложения, значительно снижающие его пропускную способность.

Это отрицательно сказывается на работе двигателя. Кроме того, нередки случаи, особенно на отечественных автомобилях, когда инжектор просто перестает работать.

может быть визуальной или с применением специального прибора для диагностики инжектора.

Характерными признаками неисправности инжектора являются:

затрудненный пуск двигателя;
загорание лампочки Check Engine на приборной доске во время работы двигателя;
работа двигателя на холостом ходу становится неустойчивой;
ощутимое снижение мощности двигателя;
расход топлива увеличивается, и это заметно «неворуженным глазом».

Если одна из форсунок инжектора полностью перестает функционировать, наряду с неустойчивой работой двигателя или его полной остановкой, под капотом появляется задымление, а при вскрытии крышки воздушного фильтра — плотный дым и следы вытекающего моторного масла.

Осуществить диагностику инжектора, также можно с помощью прибора для диагностики инжектора. Как правило, это ноутбук, с установленной, адаптированной под ваш автомобиль программой, соединенный с бортовым компьютером специальным кабелем.

Являясь уверенным пользователем компьютера и обладая минимальным набором необходимых знаний, вы в состоянии самостоятельно провести диагностику двигателя своего автомобиля.

Еще одним прибором для диагностики инжектора самостоятельно, является адаптер «BT-ECU» или «USB-ECU» c программой «Check-Engine».

Адаптер, подключенный к бортовому компьютеру автомобиля, передает сигнал на программу «Check-Engine», установленную на ваш планшет, ноутбук или мобильный телефон. Программа расшифровывает коды неисправности и выдает владельцу комментарии для принятия решения.

Ремонт инжектора своими руками

Ремонт инжектора своими силами, обычно, сводится к поиску неисправных деталей, датчиков и элементов инжекторной системы впрыска топлива, и замены их новыми.

Вот поэтому и необходимо проведение качественной и полной диагностики инжектора, для точного определения причины неисправности.

Если у вас возникли проблемы с инжекторной системой впрыска топлива, и вы не уверены в том, что сможете их решить своими силами, не стоит искать местного «самоделкина» и пытаться воспользоваться его услугами.

Лучше обратится к специалистам специализированной СТО. В подавляющем большинстве случаев, именно это позволит сохранить вам нервы, деньги и техническое состояние вашего верного автомобиля.

Особенности диагностики дизеля

Они имеют конструктивный характер. Принципиальный момент — свечи накаливания. От их бензиновых аналогов они отличаются двумя показателями: 1. Горючее в дизелях воспламеняется не искрой свечи, а высокой температурой её накала, 2. Воспламенение происходит не при впрыске топлива в камеру сгорания, а при мощном сжатии его там. Функция свечей и в бензиновом ДВС и дизеле очевидна — они обеспечивают запуск двигателя. Задача свечей накала в дизельных агрегатах более сложна — они облегчают запуск в холодное время, при температуре +5С и ниже. Без них в таком случае двигатель просто не заведётся.

Признаки дефектов свечи: Горит индикатор на панели приборов. Это первая «весточка». В норме при запуске он должен гаснуть. Причины: -перегорел предохранитель в ЭБУ, -негоден датчик температуры, -вышла из строя одна или несколько свечей накаливания. Проблема со свечой становится явной, если запуск движка осложнён даже в тёплое время.

Что первоочередно нужно проверять

Работоспособность всех датчиков
Проверить работу системы зажигания
Проверить состояние и надежность контактов
Проверить состояние свечей
Установить работает ли бензонасос, а также производительность его работы (замерить давление топлива).

Кроме того правильное направление в поиске причин нестабильной работы инжектора подскажет поведения автомобиля в целом, причем возможно задолго до самой критичной ситуации. Поскольку и забитость фильтров, и снижение производительности бензонасоса или топливных форсунок не случаются мгновенно.

Работа двигателя может сопровождаться:

не стабильной работой на холостых или под нагрузку,
повышенным расходом топлива,
троением,
а также в виде горящей лампочки «чек энджин» на панели приборов.

Чтобы установить причину появления чека самостоятельно для диагностики инжектора как раз и используют либо бортовой компьютер с соответствующей функцией, либо ноутбук с диагностическим кабелем и программой. На сервисных станциях, как правило используют специальное диагностическое оборудование.

4 способа проверки форсунок на ВАЗ 2114

Наличие перечисленных выше неполадок с запуском мотора, его повышенным расходом и неисправностью лямдба-зонда означает проблему в работе элементов впрыска бензина. Проверку работоспособности этих деталей следует проводить следующими способами.

1. Проверка на посторонние шумы

Рассматривая признаки забитых форсунок на ВАЗ 2114, первым делом стоит упомянуть вариант диагностики «на слух». Проверка на посторонние шумы проводится следующим образом:

Запустите двигатель и дайте ему прогреться до рабочей температуры;
При стабилизации оборотов перейдите к подкапотному пространству и прислушайтесь к работе элементов впрыска. Для неисправных форсунок характерен «цокот»;
Высокочастотный звук из места расположения топливной рампы – явный признак неполадок деталей впрыска.

Отключение фишки с одной из форсунок – еще один вариант проверки неисправности на слух. Если в момент снятия одного из штекеров Вы не заметили изменений в работе мотора – деталь неисправна.

2. Проверка сопротивления

Второй, но более точный вариант диагностики без снятия детали – замер сопротивления. В зависимости от года выпуска машины показатель сопротивления может отличаться. Для начала определите, какой фирмы установлены детали, после чего приступайте к пошаговой инструкции по диагностике:

Выключите зажигание и отсоедините клемму с аккумулятора;
Снимите фишку с одной из форсунок (для легкого съема используйте плоскую отвертку);
Используя мультиметр в режиме замера сопротивления, подключаем щупы прибора к соответствующим контактам и проверяем показания;
Для варианта с завышенным сопротивлением характерны показатели в пределах от 11 до 17 Ом, тогда как для заниженного импеданса свойственны показатели от 2 до 5.

Отклонение от приведенных норм можно считать показателем неисправности детали. Для большей уверенности в неисправности проведите замер на остальных элементах впрыска. Без снятия детали определить со стопроцентной вероятностью состояние форсунки невозможно, поэтому при наличии подозрений на отказ элемента снимайте рампу.

Для замера напряжения снова понадобится мультиметр, но только в другом режиме. Пошагово процесс мало чем отличается от замера импеданса:

Снимите колодку проводов и подключите к нему щупы прибора;
Включите зажигание и при помощи мультиметра в режиме вольтметра замерьте напряжение;
Показатель, необходимый для нормальной работы – не менее 12 Вольт.

Помимо проблем с проводкой может возникать подсос воздуха через форсунки. Решается эта неисправность заменой уплотнительных колец.

4. Проверка механических свойств

Механические свойства деталей впрыска на «четырке» проверить без наличия специального инструмента или демонтажа довольно сложно. Необходимость в специальном оборудовании для проведения подобных процедур делает процедуру снятия детали бессмысленной. Во многих сервисах обслуживания имеются специальные стенды для проверки механических свойств. С их помощью определяются: уровень потока топлива, проходящего по каналу и особенности «факела» распределения топлива из элемента.

Забитые форсунки при такой диагностике выявляются сразу, но из перечисленных способов механический метод самый сложный.

Определив, какой из элементов подает топливо неравномерно (или вовсе не подает), можно докупить деталь отдельно, либо приобрести новую рампу в сборе с четырьмя «форсами». Срок службы элементов впрыска зависит от качества используемого топлива и периодичности замены топливного фильтра.

Источник

Инжектор, в каком случае требуется ремонт инжектора

К сожалению иногда простая очистка не помогает в работе инжектора и здесь необходим ремонт а иногда полная замена.

Особо актуально это в том случае, когда автомобиль часто глохнет.

Довольно часто выходят из строя датчики, бывают проблемы с системой впрыска горючего. Увы!

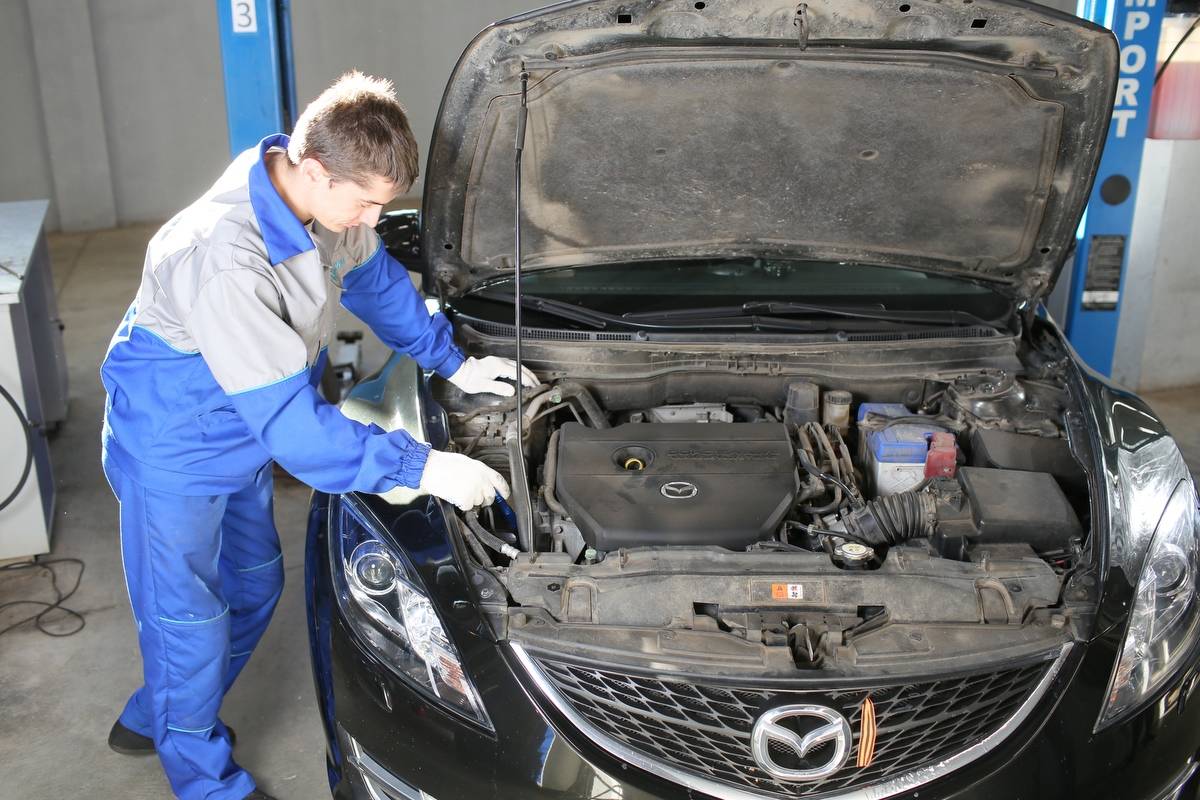

Эти проблемы самостоятельно решить нельзя, необходимо обратиться в автосервис, здесь определят поломку и сделают качественный ремонт.

Но а если диагностика показывает, что ваш инжектор пришел в полную негодность, его придется заменить.

Радует лишь то, что замена инжектора производится через 100 — 150 тысяч километров пробега и на вашу долю, это может не достаться.

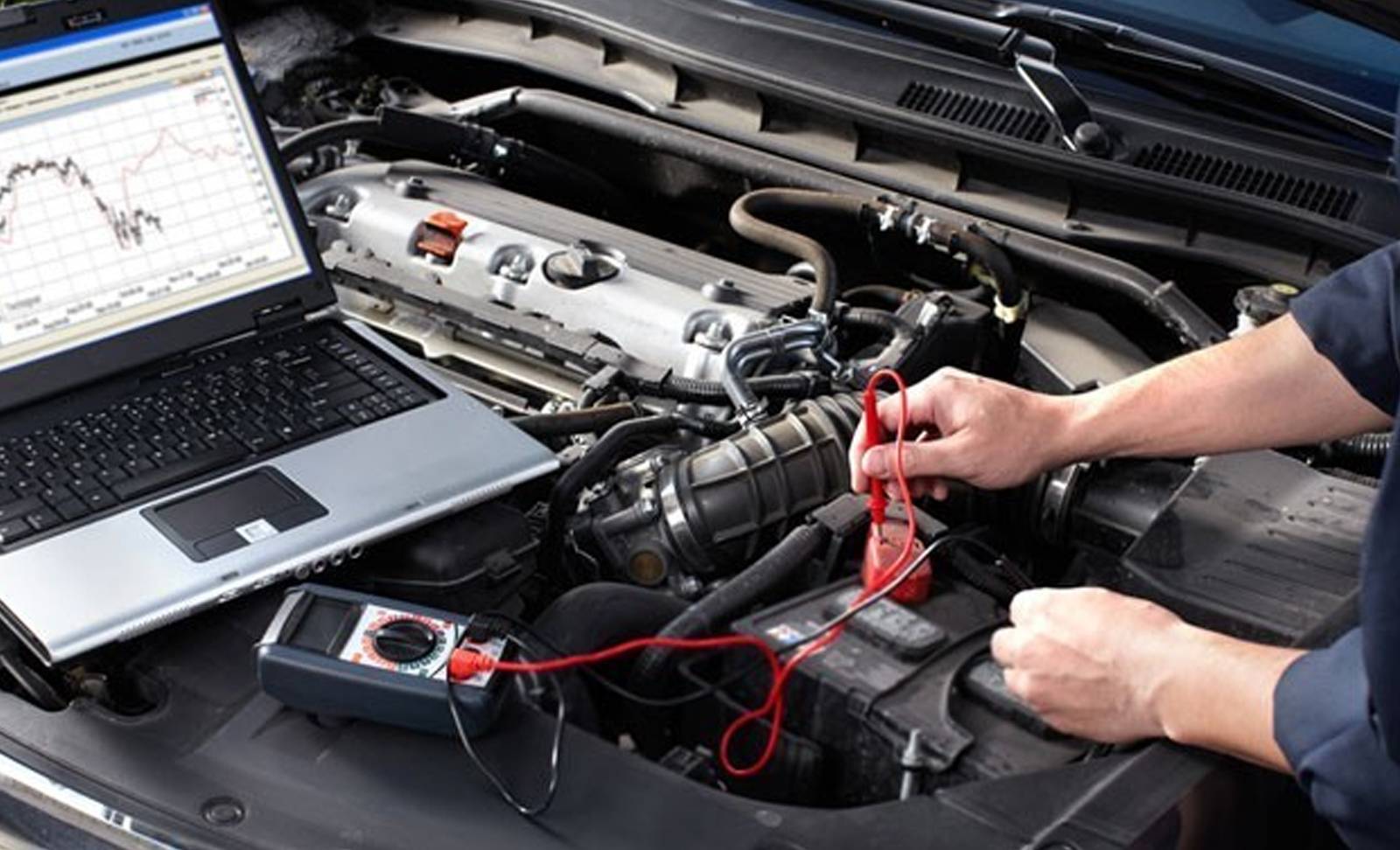

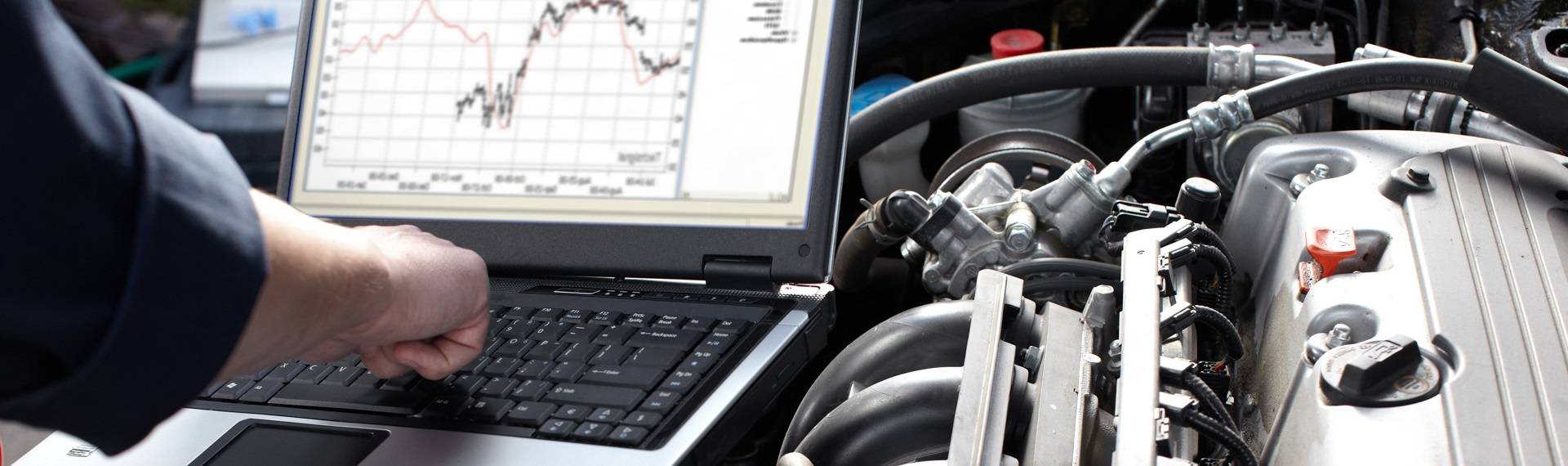

Диагностика инжекторных двигателей – как прийти на помощь своему автомобилю?
