Не работает указатель топлива или датчик топлива неправильно показывает уровень: причины, диагностика и способы устранения проблемы

Датчики уровня топлива на Ланос — вся правда об отличиях и особенностях выбора

Ланос является уникальным автомобилем, который стал настолько популярным, что на его основе начали выпускаться еще более бюджетные варианты авто под названием Сенс и Шанс. Уникальность этого автомобиля еще заключается в том, что производился он разными заводами, отчего на капоте встречаются эмблемы трех заводов Шевроле, ДЭУ и ЗАЗ. Если не работает стрелка уровня топлива на Ланосе, то в большинстве случаев причина заключается в выходе из строя резистивного устройства. Как уже упоминалось, на Ланосы устанавливались датчики уровня топлива двух видов. Причиной тому является отличие модулей бензонасоса двух видов:

  • TG (T100) 96344792 — самый распространенный вариант блока, отличительной особенностью которого является внешняя конструкция. Представляет собой модуль пластиковую колбу, внутри которой находится электрический бензонасос с сеточкой. На боковой части располагается датчик уровня топлива, соединенный с поплавком черного или белого цвета, а также датчиком аварийного количества топлива в баке. Фото такого модуля бензонасоса на Ланос представлено ниже
  • TA (T100) 96350588 — встречается намного реже, и отличается от предыдущего варианта тем, что сеточка бензонасоса расположена снаружи. ДУТ с белым поплавком и датчик аварийного количества топлива также расположены снаружи пластиковой колбы. Фото такого модуля представлено ниже

Отличаются модули бензонасосов на Ланос (аналогичная ситуация с устройствами на автомобилях Сенс) не только расположением сеточки. Наличие дополнительной камеры на модуле первого типа, исключает вероятность холостой работы бензонасоса. Ведь при вхождении в крутые повороты, наблюдается смещение бензина в одну сторону бака. За счет наличия камеры, исключается вероятность ее опустошения при выполнении резких маневров на автомобиле. В модуле второго типа такая возможность не предусмотрена. Именно поэтому устройства второго типа встречаются реже, так как устанавливались они на определенные партии автомобилей Ланос и Сенс.

Отличие между ними заключается в конструкции ДУТ. Если на Ланосе стоит модуль бензонасоса TG (T100) 96344792, тогда покупать необходимо датчик уровня топлива с каталожным номером 96388930. Для модулей бензонасоса типа TA (T100) 96350588 применяются ДУТ с артикулом 96388928. Многие владельцы заметили одну особенность, что модули типа TG оснащаются черными поплавками, в то время как устройства типа TA комплектуются белыми. Однако все зависит от производителя этих датчиков, поэтому различать их по поплавку — это не правильно. Различать их можно по каталожным номерам. По приборным панелям они не отличаются, так как на Ланосе с польской приборкой могут устанавливаться модули обоих видов, и наоборот.

Что будет, если поставить на Ланос ДУТ другого типа? Он будет работать, и мало того, без проблем станет на модуль, так как по размерам эти устройства полностью идентичны. Отличие лишь в количестве делений потенциометра, поэтому при установке ДУТ несоответствующего типа, владелец заметит, что прибор будет врать с показаниями топлива в баке.

Чтобы узнать, какой тип модуля бензонасоса стоит на Ланосе, вовсе не обязательно его демонтировать. Для этого достаточно посмотреть на маркировку крышки модуля, которая находится под декоративной крышкой.

Еще можно измерить сопротивление потенциометра, которое на датчиках отличается. Разница хотя и незначительная, но если заменить ДУТ на несоответствующий тому, который стоял с завода, то указатель будет выдавать неточные значения. Если точнее, то при заполнении бака наполовину, на УУТ будет отображаться максимальный уровень.

Это интересно! Сопротивление ДУТ с артикулом 96388930 составляет от 40 до 120 Ом, а на датчике 96388928 его значение равняется от 40 до 280 Ом.

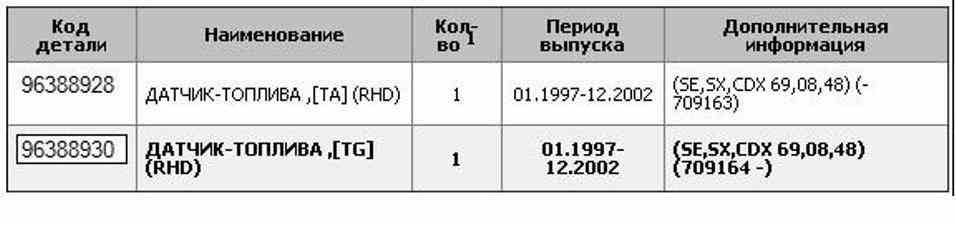

Чтобы не ошибиться с выбором датчика уровня топлива на Ланос, ниже представлена соответствующая таблица.

Зная, чем отличаются модули бензонасосов на Ланосах, не трудно будет выбрать соответствующую модель ДУТ

При покупке важно учитывать одну особенность, что ДУТ продаются как отдельно, так и совместно с датчиком аварийного уровня топлива в баке. Если датчик аварийного уровня топлива исправен, то менять его вовсе не обязательно

Однако купив оба датчика в сборе, которые уже подсоединены к колодке, исключается необходимость отдельного извлечения контактов из пластиковой фишки.

Как устранить поломку?

Если топливный датчик работает некорректно, потребуется выполнить ремонтные работы. На каждой модели автомобиля процесс демонтажа этого устройства может значительно отличаться, а также требовать специального инструмента. Тем не менее, общие действия носят схожий характер и заключаются в следующем:

  1. отсоединяется минусовая клемма от аккумулятора;
  2. обеспечивается доступ к прибору путем демонтажа обшивки багажника;
  3. откручиваются фиксирующие положение датчика крепежные болты, снимается пластина;
  4. демонтируется изделие, металлические элементы зачищаются (если оно будет использоваться снова).

Доставать ДУТ необходимо только после отсоединения всех проводов и посторонних элементов. Изделие должно извлекаться легко, без видимых усилий. На старых авто прибор может «прикореть»: в таком случае его потребуется смазать специальной жидкостью (например, WD).

Датчики Шевроле Лачетти

В настоящее время автомобильный рынок весьма обширен и выбор автомобилей на нем очень велик в любом ценовом диапазоне, к тому же автомобиль в наше время стал не роскошью, а необходимостью. Компания Шевроле смогла создать такой, автомобиль, который отвечает всем требованиям надёжности и комфорта. Этим автомобилем стал Шевроле Лачетти, очень популярный и недорогой авто сильно полюбился людям, что его можно встретить на всех дорогах стран СНГ.

Лачетти обладает экономичным двигателем с инжекторным впрыском топлива, как известно, если автомобиль оснащен инжектором в нем очень много датчиков, участвующих в процессе работы двигателя. Когда какой-либо из датчиков выходит из строя его поломку сложно найти и необходимо проводить компьютерную диагностику, что по карману не каждому владельцу данного авто

Поэтому очень важно знать признаки неисправности датчиков, чтобы с легкостью и самостоятельно определить виновника неисправности автомобиля

В данной статье речь пойдет о датчиках на автомобиле Шевроле Лачетти, а именно об их назначении, расположении и признаках неисправности.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

  • Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
  • Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
  • Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
  • Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
  • Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
  • Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
  • Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
  • Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
  • Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
  • У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
  • Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
  • У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Сообщений 14

1 Тема от toljan.66rus 2014-01-21 18:57:03

  • toljan.66rus
  • Участник
  • Неактивен
  • Регистрация: 2013-06-27
  • Сообщений: 35Спасибо: 15
  • Авто: 2110

Тема: Решено: Стрелка уровня топлива движется сама по себе, замена ДУТ не помогла

здравствуйте все.такая проблема.стрелка уровня топлива движется сама по себе.то поднимется то опустится до минимума и загорится лампочкапотом снова поднимется и лампочка погаснет.сегодня поставил новый ДУТ все равно также.ДУТ купил с такими же ифрами как на старом.подскажите в чем может быть дело. я уже начинаю думать на щиток приборов.щиток с одним узким окном. но когда включаю зажигание стрелки сбегают туда обратно и показывает вроде правильный уровень

2 Ответ от Admin 2014-01-21 19:11:20

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624

Re: Решено: Стрелка уровня топлива движется сама по себе, замена ДУТ не помогла

toljan.66rus, если исключить ДУТ и заклинивание стрелки (раз тест проходит), то возможно еще несколько причин: -Нужно проверить контакты на задней панели приборки. Снять панель приборов, подтянуть маленькие гаечки на обратной стороне, которые прикручиваются к указателям создавая контакт. -Проверить все массы, особенно ту, которая находится под ручником. -Возможно неисправна панель приборов, если она старого образца, то возможен ее ремонт. -Возможно клинит поплавок в бензобаке.

Причины ошибок

Основная причина, по которой на приборной панели может некорректно отображаться уровень топлива, – длительная работа датчика.

Чаще всего заменяют прибор на аналогичный от другой модели автомобиля, например ВАЗ 21099, 2110. После замены некоторые водители замечают некорректное отображение данных. Чаще всего это происходит, если датчик снимается с более старой версии автомобиля и устанавливается на более позднюю модель, например с 2109 по 2110. Кроме того, данные могут быть неверными после установки европанели.

Причина может быть в контактах, но точного решения нет, поэтому если вы хотите поменять датчик, ищите аналогичную модель.

Еще одна причина – заваленный поплавок. Когда эта часть устройства долгое время работает на бензине без очистки, она может покрыться довольно некрасивым налетом. В результате конструкция утяжеляется, что приводит к постоянно завышенным показателям, а также к быстрой поломке рычага и поплавка. Поплавок можно заменить, но только на такой же, не похожий.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

Указатель находится на нуле, вне зависимости от уровня топлива

Проблема заключается в поломке ограничителя хода поплавка.
Указатель перемещается, но всё равно опускается на нулевую отметку
В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки
Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива

В подобной ситуации потребуется провести проверку поплавка на уровень герметичности

Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

  • потеря герметичности встроенного поплавка;
  • сильный изгиб проволочного держателя;
  • нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
  • механический обрыв переменного резистора;
  • потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Это интересно: Обновленный Subaru Forester

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Современные датчики: преимущества

Ситуаций, когда рассматриваемое изделие работает некорректно, не так уж много. Большинство из них случается уже после 5-10 лет эксплуатации транспортного средства, когда механическая часть изделия изнашивается. Конструкция, материалы и герметичность большинства ДУТ позволяет им функционировать вплоть до утилизации машины. Среди главных достоинств изделия следует отметить:

  • доступную цену;
  • полную герметичность;
  • простоту и надежность конструкции;
  • высокий уровень устойчивости к механическим воздействиям.

В среднем, цена ДУТ составляет в пределах 1-2 тыс. рублей. При необходимости они легко демонтируются и меняются. Среди недостатков топливных датчиков выделим низкую окислительную стойкость металлических пластин, вследствие чего часто наблюдается несоответствие положения стрелки горючего на приборной панели с текущим уровнем в баке.

Распространенные неисправности ДУТ

Часто водитель может наблюдать следующую ситуацию: во время поездки по ровной дороге на панели приборов отображается информация о полном баке, а после езды по бездорожью, о пустом. Показания прыгают, что является ярким свидетельством неисправности ДУТ ВАЗ-2114. Проявляется данный недуг зачастую по причине износа контактных дорожек.

Исправить ситуацию в некоторых случаях можно достаточно легко – загнуть бегунок таким образом, чтобы он находился выше истертого на схеме места. Но такое решение проблемы не всегда уместно. Порой приходится заменять полностью весь регулятор.

К прочим неисправностям механизма стоит отнести:

  1. Указатель находится на нуле – вероятней всего проблема связана с ограниченным ходом поплавка.
  2. Не загорается лампочка низкого уровня топлива – возможна проблема с потенциометром.
  3. При пуске двигателя не происходит загорание индикатора – проблема с электроникой.
  4. Некорректность отображаемых на приборной панели данных – следует проверить герметичность поплавка.

В случае появления подобных симптомов неисправности устройства специалисты также рекомендуют проверять все крепящие провода датчика гайки. Крепящие элементы зажимают массу, поэтому, если затянуты они плохо – контакт будет то появляться, то пропадать. Если датчик не показывает уровень топлива ВАЗ-2114, то контакты необходимо почистить, а если это не удается сделать, то их можно вовсе полностью заменить.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Расположение прибора на Приоре

Замена датчика уровня топлива на Лачетти

Владелец данного автомобиля Шевроле Лачетти решил купить летние шины и заменить сетку на топливном насосе. С шинами проблем не возникло, однако на последнем этапе, при замене сетки, он повредил реостат указателя топлива. Починить ее не представляется возможным, так что придется менять.

Для того, чтобы произвести замену нужно в первую очередь убрать в сторону задний диван. Под ним находится лючок, крепящийся на липучке. Берем тонкую плоскую отвертку, просовываем наконечник в зазор и аккуратно тянем крышку люка вверх. Далее нам необходимо стравить давление внутри системы. Автолюбитель не стал изобретать велосипед, он попросту не пользовался автомобилем на протяжении 4 часов и давление снизилось само. Другой вариант — найти блок предохранителей Лачетти, вытащить оттуда соответствующий предохранитель и запустить двигатель. Вам останется подождать, пока остатки бензина не израсходуются и машина заглохнет.

Как только двигатель перестал работать вытаскиваем ключ из замка зажигания и подходим к люку топливного бака. Эти работы выполняются при обесточенном автомобиле, то есть не забываем откинуть клемму аккумулятора. Следующий этап — отщелкиваем фиксаторы в топливных шлангах. Имейте в виду, что внутри шлангов скорее всего осталось небольшое количество бензина, так что у вас при себе должна быть тряпка. Потом удаляем стопорное кольцо. В процессе его снятия придется немного поработать молотком.

После снятия кольца вы без труда вытащите топливный насос. Будьте внимательны, не сломайте поплавок! Внутри топливного насоса тоже есть немного бензина, но если вы не будете его разбирать или переворачивать, то необходимости в сливе нет. Отсоединяем фиксатор коричневого цвета, а следом снимаем и небольшой разъем черного цвета. Для снятия датчика нам вновь потребуется плоская отвертка. Меняем реостат и можно приступить к обратной сборке. Соединяем все шланги и провода, включаем зажигание, но при этом мотор не запускаем. Нам нужно удостовериться в том, что топливный насос работает (характерный гул). Если насос работает, то продолжаем сборку.

Неисправности

По каким причинам может не работать указатель уровня топлива:

  • перегоревший предохранитель;
  • отсоединить поплавок от скользящего контакта;
  • неисправность индикатора приборной панели (например, нарушение точек сварки);
  • отсутствие хорошего контакта на каком-либо участке цепи (обрыв проводов, окисление на стыках разъемов, трещины в точках пайки);
  • отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может быть образование оксидов, налет на поверхности, ослабление давления скольжения на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым манометр неправильно показывает уровень топлива в баке:

  • дефект отливки поплавка, из-за которого он заполнен топливом. Поломка случается крайне редко, но все же возможна, как и изгиб тяги поплавка из-за механического напряжения при неквалифицированном ремонте;
  • скопление отложений на направляющей стойке (характерно только для трубчатых датчиков). В этом случае движение поплавка будет затруднено.
  • наличие в цепи дополнительного сопротивления (окисление на разъемах, плохой контакт с массой, образование оксидов, отложение на резистивном слое и скользящий контакт);

Стрелка всегда указывает на полный бак, если система:

  • провод, идущий к индикатору, где-то закорочен на массу, в результате чего сопротивление в цепи уменьшается.
  • произошло отрыв поплавка от скользящего контакта (в этом случае курсор всегда будет в крайнем положении);

Мигающая стрелка проверяемого оборудования указывает на частичное истирание резистивного пути потенциометра. Это также вызовет сбой в работе указателя. Поскольку чаще всего используется автомобиль с топливным баком, заполненным на 40-60%, именно в этом диапазоне наиболее быстро происходит истирание резистивного слоя. Следовательно, указатель может работать правильно только тогда, когда положение скользящего контакта касается неповрежденного резистивного слоя.
