Все про тормозной суппорт автомобиля, устройство, принцип работы

Дисковый тормозной механизм

Рис. 1 Схема работы дискового тормозного механизма с неподвижным суппортом.

1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза.

Дисковый тормозной механизм (рис.1) состоит из:

— суппорта,

— одного, двух или четырех тормозных цилиндров,

— двух тормозных колодок,

— тормозного диска.

Конструкция дискового тормозного механизма на рисунке 1 называется тормозным механизмом с неподвижным суппортом, который жестко закреплен на поворотном кулаке переднего колеса автомобиля.

Механизм состоит из тормозного диска, колодок с накладками, неподвижной скобы и двух гидроцилиндров. Чугунный тормозной диск жестко закреплен на ступице и вращается вместе с колесом.

Колодки с накладками и гидроцилиндры размещены в неподвижной скобе суппорта. Причем колодки свободно установлены на двух направляющих пальцах и прижимаются к ним фигурными пружинами. Гидроцилиндры соединены между собой гидравлической трубкой. Через штуцер по гибкому трубопроводу (тормозной шланг) в гидроцилиндры подводится тормозная жид­кость. В гидроцилиндре установлен клапан прокачки (системы крана Маевского) предназначенный для удаления воздуха из цилиндра при заправке системы тормозной жидкостью или ее разгерметизацией при ремонте.

Автоматическая регулировка зазора между колодками и диском осуществляется с помощью резиновых уплотнительных колец. При нажатии водителем на педаль тормоза, избыточное давление тормозной жидкости из главного тормозного цилиндра, через рабочий контур (тормозной трубопроводы), подается в рабочие тормозные цилиндры, и тормозное усилие прикладывается к их поршням, а через них к тормозным колодкам, в результате тормозные колодки прижимаются к диску. При торможении уплотнительные кольца деформируются в направлении движения поршня.

После прекращения торможения поршни отводятся в исходное положение за счет падения давления тормозной жидкости, легкого биения тормозного диска и упругости резиновых колец, в свою очередь тормоз­ные колодки отходят от диска и между ними устанавливается требуемый зазор. По мере износа фрикционных накладок зазор между ними и диском регу­лируются автоматически, так как резиновые уплотнительные кольца отво­дят поршни от колодок на одно и то же расстояние, определяемое упругой деформацией резиновых колец.

Сила трения между накладками тормозных колодок и диском находится в зависимости от мускульной силы, с которой нога водителя давит на педаль тормоза тем самым, осуществляя торможение вращения колеса автомобиля.

Для достижения более высокого тормозного усилиямогут быть установлены четыре рабочих цилиндра.

В суппорте дискового тормозного механизма может применяться только один рабочий цилиндр, в этом случае используется так называемый подвижный или «плавающий» суппорт (рис.2).

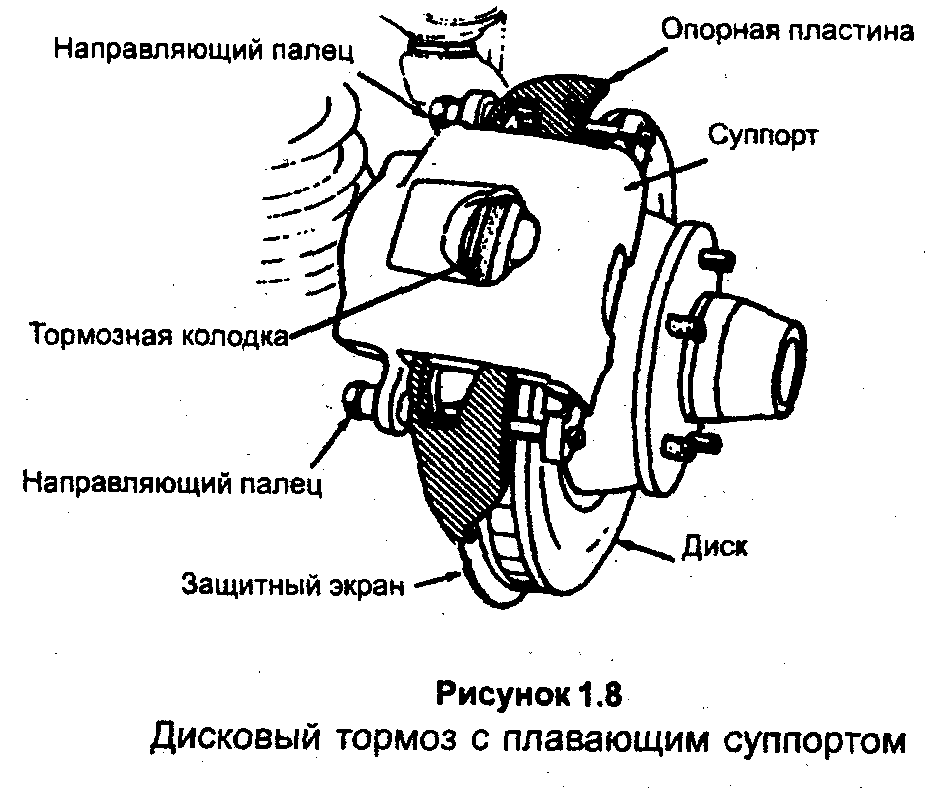

Рис.2 Дисковый тормозной механизм с подвижным «плавающим» суппортом.Положение суппорта: а – с изношенными колодками; б – после установки новых колодок.

При торможении под действием давления жидкости поршень прижи­мает внутреннюю тормозную колодку к диску. Плавающая скоба перемещается по направляющим пальцам, и суппорт прижимает наружную тормозную колодку к диску. Так как давление жидкости одинаково, то обе тормозных ко­лодки прижимаются к диску с одинаковыми усилиями. После прекращения торможения упругое резиновое кольцо отводит поршень от внутренней тор­мозной колодки. Гидроцилиндр вместе с суппортом (плавающая скоба) пере­мещаются по направляющим пальцам и освобождают наружную колодку.

Автоматическое регулирование зазора в тормозе осуществляется с помощью резинового упругого кольца.

Какие поломки свидетельствуют об износе или повреждении?

Тормозной суппорт находится в движении, поэтому часто выходит из строя. Наибольшему износу подвержены подвижные узлы. Распространенные поломки влияют на безопасность и требуют устранения:

1. Элементы для направления заедают в процессе эксплуатации. Для обнаружения поломки нужно проверить работоспособность подвижных узлов и систем. Часто изнашиваются резиновые пыльники, от которых зависит герметичность. Когда влага или пыль контактирует, попадает в смазочный материал, происходит ухудшение ее первоначального состояния, теряются основные свойства. Она начинает постепенно повреждать внутренние детали, металлические крепления.
2. Закисание направляющих. Это также распространенная неисправность. Владельцы транспорта могут самостоятельно очистить поверхность от ржавчины. Специалисты и мастера технического сервиса советуют покупать новые детали.
3. Один или несколько поршней заклинивает в определенном положении. Основной причиной служит появление коррозии и ржавчины. В таком случае нужно проверить целостность пыльников на наличие трещин, повреждений. Их часто не видно при осмотре, поэтому необходимо обращаться за помощью к специалистам.
4. Тормозная жидкость вытекает из конструкции. Следы масла появляются в том случае, когда внутренние элементы сильно изношены. В таком состоянии начинает просачиваться влага. Для решения проблемы нужно купить качественные уплотнители. Многие производители предлагают уже готовые ремкомплеты для замены.
5. Крепление колодок разрушилось, появился люфт, расшатывание. Для фиксации используют вставки из металла. Чтобы сэкономить деньги, необходимо менять вставки вместе с колодками. Благодаря этому минимизируются затраты.

Это проблемы, с которыми сталкиваются водители в процессе эксплуатации машины. Также поршневая система часто становится не подвижной при заклинивании, износе или повреждении. Нужно регулярно проверять целостность и работоспособность направляющих элементов, гидравлическую систему.

Симптомы поломки:

1. Проблемное торможение. Для остановки транспортного средства нужно сильно давить на педаль тормоза. Основной признак – длинный тормозной путь.
2. В процессе эксплуатации пропала упругость педали, она стала мягкой. Продавливание осуществляется резко.
3. Торможение происходит неравномерно. Иногда водители отмечают, что автомобиль начинает тянуть в одну сторону.
4. После того как водитель перестает тормозить, прихватывает систему.
5. Стук педали тормоза.
6. Когда водитель резко нажимает на педаль тормоза, происходит заклинивание или полная блокировка конструкции.
7. В процессе эксплуатации слышен посторонний звук, стук, свист.

Если во время езды на автомобиле были обнаружены такие неисправности, необходимо не тянуть с ремонтом и обращаться за помощью к специалистам. Они смогут точно определить неисправность, устранить его в течение короткого времени.

Все о скрипе и заклинивании тормозных суппортов

Для безопасной езды крайне важно, чтобы все элементы работали слажено и бесперебойно. В особенности если дело касается тормозной системы

Наверное, каждый водитель хотя бы раз в жизни сталкивался с ситуацией, когда тормозной суппорт клинит. Такая проблема считается довольно неприятной для водителя и пассажиров. Основное назначение суппорта – это прижимать тормозные колодки к диску при нажатии на педаль тормоза. Если этого не происходит, то процесс управления транспортным средством нельзя назвать безопасным. Поскольку суппорт является незаменимым и основным элементом тормозной системы, следить за его исправным состоянием необходимо постоянно. Автомобилист не должен допускать плохого развития ситуации, когда суппорт будет заклинивать. Кроме того, ни в коем случае нельзя допускать и появления скрипов и стуков в данном непростом механизме.

Принцип работы тормозного суппорта

Работа суппорта основана на следующем принципе:

1. При нажатии на педаль тормоза внутри тормозной магистрали происходит нагнетание давления;
2. Образовавшееся давление передается в последующем на поршневую группу всех суппортов;
3. Под действием давления суппорта начинают подводить тормозные колодки к диску на вращающемся колесе;
4. Возникает сила трения, которая и приводит к замедлению.

Так как в процессе торможения обязательно возникает трение в механизме происходит образование тепла. Для нормальной работы суппорта изготавливаться устройство должно из материала, который не способен изменяться под воздействием тепла. Материал суппортов должен быть также крепким и способным выдерживать возложенные на него нагрузки.

Причины появления скрипа и заклинивания суппорта

первоначальным звоночком для автомобилиста о наличии неисправностей в работе автомобильного суппорта должно стать появление скрипа. Этот фактор может свидетельствовать о сильной изношенности автомобильного суппорта. Кроме того, среди основных причин возникновения скрипа могут выступать такие проблемы:

• Неправильно установленные тормозные колодки;
• Отсутствие смазочного материала или неправильно подобранная смазка;
• Чрезмерный износ тормозных дисков.

Если колодки находятся не параллельно по отношению к тормозным дискам с большой вероятностью это приведет к появлению скрипа. Кроме того, появится неприятный звук может и по причине неправильно выбранного смазочного материала. Смазка обязательно должна соответствовать требованиям.

Что делать при появлении неполадки?

Если автомобилист уверен в хорошем состоянии суппорта, а скрип и заклинивание имеют место быть, то можно попробовать самостоятельно решить сложившуюся проблему. Сделать это можно следующим образом:

1. Выкрутить тормозной суппорт;
2. После выкрутить поршень ключом и вытащить его из цилиндра;
3. Осмотреть демонтированную деталь на предмет наличия сколов и трещин, ржавчины и других повреждений;
4. При необходимости очистить деталь от ржавчины подручными средствами;
5. Слить из суппорта жидкость и вытащить уплотнительное кольцо;
6. Просушить все детали, залить обратно жидкость и собрать деталь.

Поскольку описанные выше процедуры требуют от исполнителя больших затрат времени, лучшим выходом из ситуации могут стать профилактические мероприятия. Во избежание образования коррозии раз в пол года в обязательном порядке автомобильные суппорта нужно смазывать специальной смазкой и периодически производить визуальный осмотр детали на предмет наличия повреждений.

В этом видео будет рассказано о скрипе суппорта и его способах устранения:

Виды тормозных суппортов

Тормозная система автомобиля, устройство, принцип работы

Существует 4 основных признака, по которым данные устройства классифицируются:

• местоположение (суппорт тормозной передний и суппорт тормозной задний);
• наличие или отсутствие механизма ручника;
• конструкция устройства (фиксированный механизм либо механизм с плавающей скобой);
• число поршней: 1, 2, 4, 6 или 8 (шести- и восьмипоршневые устройства обычно ставят на дорогие спорткары).

Последние два признака стоит разобрать подробнее, чтобы выявить по ним особенности механизмов.

Принцип работы суппорта напрямую связан с его конструктивными особенностями. Так, в фиксированном устройстве поршни размещены с двух сторон тормозного диска, они воздействуют на все колодки одновременно. Фиксированный механизм, как понятно из названия, является неподвижным узлом, в котором вся работа выполняется поршнями.

Схема суппорта с плавающей скобой принципиально иная. Элементы узла данного типа подвижны, а поршни имеются только с внутренней стороны диска. При нажатии на педаль тормоза происходит прижимание колодки поршнем к внутренней поверхности диска и одновременный сдвиг механизма к скобе, которая в свою очередь прижимает колодку с внешней стороны. Для согласованной работы обеих колодок необходимо держать направляющие в отличном состоянии.

1. Фиксированный механизм.

Данный тип отличается от устройств с плавающей скобой как минимум вдвое большим количеством поршней, которые расположены по обе стороны тормозного диска. Поэтому для торможения необходимо наличие хотя бы двух поршней.

Для большей надежности суппорты фиксированного типа оснащаются не менее чем четырьмя поршнями. В этом случае при выходе из строя одного из поршней оставшаяся пара выполнит свою функцию — надавит на колодки и затормозит колесо.

Фиксированные механизмы стоят дороже устройств с подвижной скобой — в этом заключается единственный минус данного типа суппортов. Из достоинств стоит отметить следующие:

• За счет жесткого крепления устройства к ступице или поворотному кулаку отсутствуют колебания и стуки крепления суппорта, а значит, он дольше служит и не подвергается разрушению. К тому же такой механизм меньше подвержен коррозии.
• Колодки крепятся более надежно по сравнению с вариантом с подвижной скобой.

Фиксированные механизмы с большим количеством поршней обладают большей эффективностью торможения

Это особенно важно для современных и спортивных автомобилей со значительными максимальными скоростями либо увеличенной массой. Спорткары помимо этого зачастую комплектуются тормозными дисками больших диаметров. Необходимость в такой комплектации объясняется несколькими причинами

Необходимость в такой комплектации объясняется несколькими причинами.

Во-первых, с ростом скоростей и масс увеличивается и теплоотдача. Колодки и диски в процессе трения нагреваются, что в целом негативно сказывается на тормозной системе. Повышенная температура элементов тормозов — одно из главных препятствий, мешающих нормальной работе системы.

Большая рабочая площадь колодок, а следовательно большое количество поршней и увеличенные размеры суппорта, способствует лучшей теплоотдаче по сравнению с меньшими по площади колодками, изготовленными из такого же материала. По той же причине и роторы делают увеличенными.

Во-вторых, тормозной суппорт с четырьмя поршнями (двумя парами расположенных друг напротив друга поршней) можно настроить таким образом, что передняя пара будет срабатывать немного раньше задней. Это обеспечит лучший контроль за дорожной ситуацией и улучшит модуляцию, что особенно показательно, например, на мокром асфальте. Также подобная настройка важна в спортивных гонках или в каких-то экстремальных условиях (например, торможение или резкий поворот на гравийном покрытии). Постепенное увеличение усилия при торможении даст большую стабилизацию, хотя многое зависит от конкретных параметров настройки.

Наконец, третья причина достаточно банальна: чем больше поршней, тем больше суммарного усилия они оказывают. Известно, что крупная тормозная колодка имеет больше фрикционного материала, который необходимо прижимать всей площадью, чтобы обеспечить эффективное торможение. Много поршней могут затормозить автомобиль быстрее при достаточном сцеплении шин с дорогой в момент торможения.

Суппорт с плавающей скобой

Такие тормозные механизмы отличаются от тем, что на одной стороне колодка находится на одном месте все время. Такой суппорт состоит из кронштейна и корпуса цилиндра, непосредственно закрепленного с внутренней стороны колеса. В корпус цилиндра устанавливается один или два поршня.

Во время торможения поршнем надавливается на вторую колодку, что находится перед ним: вначале двигается колодка, а после, когда она прижалась к плоскости диска, плавающая скоба перемещается навстречу поршню по направляющим пальцам.

Вторая внешняя колодка прижимается к тормозному диску. Суппорт с таким механизмом проще и дешевле и он относительно небольшой. Такая деталь активно используется на недорогих авто.

Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

• надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
• при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
• нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
• колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
• это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

Уход

Грамотный уход и контроль состояния суппорта обеспечит его долгий срок службы:

Следует взять за правило раз в полгода проводить визуальный осмотр как самого суппорта, так и шлангов, подводящих тормозную жидкость, соединительных узлов. Шланг подлежит замене, даже если он поврежден не насквозь. Любое повреждение рано или поздно приводит к утечке жидкости, а это значит, что поршень будет работать при недостаточном давлении.
Ржавчина на поршне ухудшает торможение

Ее следует своевременно удалять.
Обращают внимание на выработку колодок. Когда толщина фрикционного материала достигнет 2 мм, тормоза начнут свистеть, это свидетельствует о том, что фрикционные накладки износились и колодки необходимо заменить.

Проточка тормозных дисков

Целостность защиты тормозного суппорта – залог безопасности

Профилактический ремонт, который может понадобиться вашим тормозам, чтобы не допустить серьезных неполадок, это замена пыльника тормозного суппорта, который обеспечивает защиту открытых частей от проникновения внутрь влаги, пылевых и грязевых частиц, других химически активных веществ. Если эту маленькую деталь не поддерживать в исправном состоянии, то любая грязь, попав внутрь, испортит вам сложную конструкцию.

Однако, перед тем как снимать пыльник, необходимо отсоединить поршень заднего тормозного суппорта. Чтобы извлечь его из корпуса, он должен быть выкручен со стержня, являющегося составной частью ручника. С передней частью тормозов будет немного попроще. Очень многие автолюбители производят ремонт тормозного суппорта своими руками. Однако в современных автомобилях устройство этой системы является достаточно сложным механизмом, для ремонта которого чаще всего требуется помощь квалифицированных специалистов.

Ремонт поршней

Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:

1) Постараться оживить этот суппорт, положить его «отмокать» скажем, в бензин или силиконовую смазку. Затем аккуратно постараться вытащить поршень из корпуса.

2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.

Если поршни еще ходят — первая сложность касается в вытаскивании их из корпуса. Для этого на СТО используют сжатый воздух, который подается в отверстие для тормозной жидкости. Таким образом поршень, просто вылетает, если вы делаете ремонт в гараже – то вам нужно «выдавить» при помощи тормозной жидкости, просто не отключая их от общей системы. Не волнуйтесь что потечет «тормозуха», все равно ее менять после ремонта.

Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован

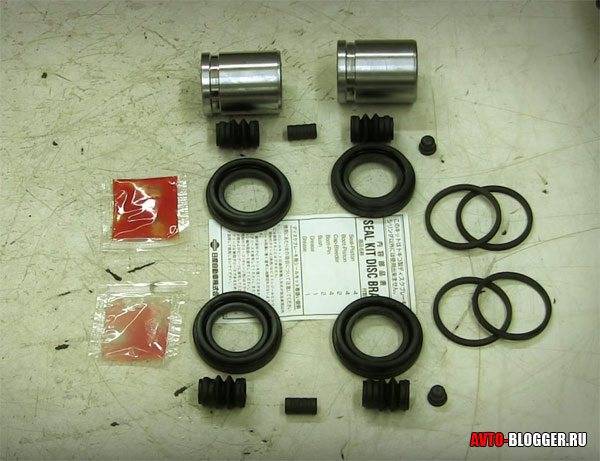

Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!

Без нее ремонтировать не будет смысла, потому как можно порвать новые уплотнители.

Теперь перечислю по пунктам:

1) Вытаскиваем старые резинки и уплотнители.

2) Убираем старые поршни.

3) Чистим корпус, как снаружи так и внутри.

4) Затем применяя новою смазку, обрабатываем все места креплений.

5) Устанавливаем резинки уплотнителей

6) Устанавливаем поршни, также предварительно смазав.

После этих манипуляций собираем суппорт. Ремонт на это закончен, можно устанавливать на автомобиль. Не забудьте поменять тормозную жидкость и прокачать затем систему.

Сейчас хочу вам предоставить подробное видео по ремонту, в описано все более подробно.

НА этом все, думаю моя статья была вам полезна, ставим лайки в соц. сетях!

(10 голосов, средний: 4,50 из 5)

При замене или простом обслуживании суппортов, рекомендуется смазывать трущиеся, подвижные детали специальными смазками, для обеспечения нормальной работы узла в целом. Суппорт один из основных компонентов в тормозной системе, почему требует к себе особого внимания

Здесь важно следить за состоянием направляющих для прижимных скоб, так называемых «пальцев», так как они самое уязвимое место. Причем важность периодического смазывания, указывается даже в «мануалах» производителей, почти для каждой модели

Важно понимать, что если использовать не подходящие средства, то эффект может быть обратным, вплоть до заклинивания «пальцев», колодок, поршней. То же самое ждет водителей, у которых направляющие работают «на сухую»

На них попадает грязь, влага, впоследствии забивая их и приводя к не правильной работе устройства, не до конца прижимается колодка, начинает клинить и тому подобное.

Какие смазки подходят?

В целом, предъявляют стандартные требования по типу воздействия смазки и её составу. Итак:

• В первую очередь это температурный режим, так как суппорт, в принципе работает в запредельных температурах, смазка должна быть соответствующая. Минимальный выдерживаемый нагрев от 160 градусов.

• Высокие эксплуатационные режимы даже при минусовых температурах.

• Важно, чтобы смазка не была агрессивной к резиновым изделиям, а также пластмассе. Так как на «пальцах» находятся пыльники

Если на них попадет агрессивный компонент, резина может разбухнуть, и просто не будет держаться на «пальце». Зачастую, к таким смазкам относят привычные — литолы, солидолы. Ничего из перечисленного не подходит, как многие бы не возражали. Их основное предназначение, убрать скрипы и скрежет.

• Стойкость к атмосферным воздействиям — снег, дождь.

До некоторых пор, ходило устойчивое представление, что классические солидолы, литолы подходят и для смазки направляющих, однако, как уже сказали, они агрессивны к резине, пластику. Поэтому выбор должен падать на специализированные смазки, на основе минеральных, синтетических масел и натуральных загустителей. Их свойства позволяют смазке не стекать с направляющих (хорошая адгезия), оставаться температуростойкой. Кроме того, «синтетика» не агрессивна к уплотнителям, устойчива к воде, кислотным жидкостям. Температурный порог, как правило, более 250 градусов.

Принцип работы

Это достаточно простая система, ничего сложного в ней нет. Используется практически на всех легковых автомобилях, то есть конструкция похожая, изменения минимальны. Основана на гидравлическом давлении.

После того как вы нажали на педаль тормоза, специальный поршень в главном тормозном цилиндре начинает давить тормозную жидкость. Она в свою очередь по трубкам и позже по шлангам начинает идти к тормозному суппорту.

В суппорте есть поршень, от давления, он начинает выходить вперед. С одной стороны поршня устанавливается одна тормозная колодка и давит на одну сторону диска, с другой стороны другая, она просто крепится на суппорт не подвижно. Таким образом, диск зажимается колодками, они трутся об него и останавливают. Диск же в свою очередь, жестко связан с колесом автомобиля, таким образом, «гасится» скорость всего авто. Нужно отметить, что при таком контакте выделяется достаточно много тепла, поэтому зачастую некачественные колодки скрипят, они просто не могут противостоять возросшей температуре.

Суппорта бывают как минимальной конструкции, так и достаточно большими, чтобы вместить широкие или длинные тормозные колодки. Как правило, устанавливается на ступицу именно такое строение применяется практически у всех современных автомобилей.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

1. Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
2. Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
3. Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
4. Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
5. После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
6. Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
7. Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
8. Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
9. Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
10. Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
11. Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
12. Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
13. Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Одним словом, как только Вы столкнулись с перегревом или неравномерным износом тормозных колодок, появлением запахов и шума, можете быть уверены, что эффективность тормозной системы уже не будет прежней

Безотлагательно обратите внимание на состояние суппорта и, при необходимости, воспользуйтесь описанной выше инструкцией по ремонту суппорта

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.
