Развал — схождение колес: сход — развал своими руками

Зачем делают сход развал на ваз 2110

Но развал схождение часто проводят и в непредвиденных ситуациях:

  • При смятии диска, так происходит, когда влетаешь на высокой скорости в большую яму.
  • После проведения ремонта ходовой части.
  • Когда поменялся клиренс автомобиля.
  • В некоторых случаях автомобиль уносит в сторону при управлении.
  • Сильный износ резины на автомобиле.
  • Не поворачивается руль при прохождении поворотов.

Что дает прохождение данной процедуры?

  • Появляется хорошая управляемость у машины. Это проявляется при езде по прямой дороге, то есть, нет смещения.
  • Резина не будет сильно изнашиваться и тем самым можно снизить расход топлива.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

  1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
  2. Давление в шинах;
  3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

  1. Перед началом регулировки развала машина должна стоять на ровной площадке.
  2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
  3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
  4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
  5. Проделайте тоже самое на втором колесе и запишите результат.
  6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
  7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
  8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
  9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
  10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

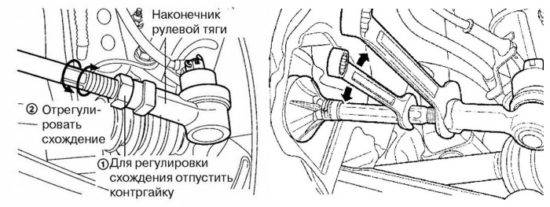

  1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
  2. Ключом на 24 вращайте муфту для изменения длины тяги.
  3. Не забывайте следить за горизонтальным положением спицы руля.
  4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
  5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

  • телескопическую линейку для проверки сход-развала;
  • мел;
  • шнур с отвесом;
  • стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

  1. Снимите руль, отвинтив гайку.
  2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
  3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

  1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
  2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
  3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
  4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
  5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
  6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
  7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
  8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

  1. Поднимите автомобиль, чтобы его колёса не касались земли.
  2. Установите колёса в положение для езды по прямой.
  3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
  4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
  5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

  1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
  2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
  3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Самостоятельная регулировка развала

Отрегулировать углы сход-развала не так просто, как кажется. Это достаточно серьезное нарушение в конструкции автомобиля. Но все же выполнить эту процедуру можно и самим. Разберемся, как это делается.

Диагностика

Прежде чем что-то регулировать, стоит провести диагностику. Для этого достаточно взять обычный штангенциркуль или рулетку, отвес и маркер.

Штангенциркуль для измерения угла развала

  1. Поставьте авто в гараж на ровную поверхность.
  2. Поднимите на подъемнике или домкрате.
  3. Сидя в автомобиле, проверните поочередно до упора каждую пару колес в одну и другую сторону, используя руль. Затем выставьте руль ровно, чтобы колеса встали прямо.
  4. Утяжелите автомобиль. Для этого можно поместить в салон и багажник мешки со щебенкой.
  5. Затем нажимайте по очереди на крылья капота, багажник, но обязательно делайте нажимы в прыжке, чтобы увеличить уровень воздействия. Эта несколько комичная процедура позволит стабилизировать всю систему подвески.
  6. Затем возьмите отвес и поместите его на перед капота так, чтобы его нить свисала вдоль колеса вниз.
  7. Возьмите маркер и отметьте прямо на шине место, где проходит нить.
  8. Вычислите промежутки между линией маркера и верхнего и нижнего краев покрышки.
  9. Затем продвиньте авто немного вперед так, чтобы колеса прокрутились на 180 градусов. Выполните те же самые действия.

Диагностика угла развала на стенде

Теперь сравните полученные результаты

Если разница между ними будет более 3 мм, то важно как можно скорее отрегулировать углы развала и схождения

Инструменты и материалы

На самом деле, несмотря на всю сложность и кропотливость выравнивания углов, для выполнения этой работы не нужно большого количества инструментов. Список достаточно короткий: это домкрат, ключи рожковые, накидные, колесные.

Инструмент для регулировки развала-схождения

Инструкция

Если у вас есть место, время и все необходимые инструменты, то вы можете сами выполнить регулировку углов. И лучше делать ее сразу после диагностики, которую мы провели ранее, если машина в этом нуждается. Кратко расскажем о порядке действий во время регулировки сход-развала.

Развал-схождение своими руками

  1. Сначала снимите с подвески колесо, а затем при помощи ключа ослабьте немного крепеж амортизатора, чтобы он опустился к поворотному кулаку.
  2. Затем сдвиньте этот кулак в любую сторону. Данный процесс поможет поменять угол до нужного значения.
  3. Натяните проволоку от ступицы переднего до ступицы заднего колеса. Применяя ее, сверьте угол наклона колес.
  4. Далее регулируйте схождение. Сначала ослабьте затянутые гайки на так называемых рулевых тягах.
  5. Затем выставьте идеально ровно руль и зафиксируйте его при помощи хомутов и жерди.
  6. После клещами-коброй удерживайте муфту тяги и аккуратно поворачивайте ее. Так вы измените длину тяги до того момента, пока руль не начнет сопротивляться вашим движениям. Кстати, следите и за расстоянием между нитью отвеса и шиной. Как только зазор исчезнет, то это будет означать, что схождение выставлено так, как должно быть. Совместное схождение пары должно быть 2 мм.

Регулировка угла схождения колес

Видео — Теория развал-схождения колес

Вот так выполняется регулировка угла с помощью инструмента. После окончания работ обязательно затяните все соединения.

Затягивание всех соединений после регулировки угла схождения

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

  • Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
  • Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
  • Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Как производится регулировка?

Алгоритм действий будет зависеть от конструкции подвески и рулевого управления автомобиля. Наиболее часто на современных машинах встречается передняя подвеска типа Мак-Ферсон (качающаяся свеча) и реечное рулевое управление. Этот вариант и рассмотрим в первую очередь. Действовать предстоит в следующей последовательности:

Устанавливаем машину на яму, обеспечив себе беспрепятственный доступ к рулевым тягам. Работая, не забывайте о правилах безопасности и о том, что вам не один раз придётся вылезать из смотровой ямы и спускаться обратно.

Убеждаемся, что все элементы ходовой части находятся в исправном состоянии. Если обнаружены неисправные рычаги, сайлентблоки, тяги, шаровые опоры и т. п., их следует сначала заменить. В противном случае вы лишь напрасно потратите время и силы.
Проверяем и выравниваем давление во всех шинах автомобиля. Убеждаемся в целостности колёсных дисков и одинаковой размерности покрышек.
Отпираем замок рулевой колонки и поворачиваем колёса из одного крайнего положения в другое. После этого устанавливаем их по центру. Это необходимо, чтобы все компоненты встали на свои места.
Находим и отмечаем среднюю точку, измерив расстояние между шаровыми опорами или шкворнями подвески и поделив его пополам.
Производим замер с внутренней стороны колёс. Меряем диски, а не покрышки! Сначала определяем расстояние между их передними кромками, а потом между задними. По полученной разнице вычисляем имеющийся угол развала. Сверяем его с данными в технической спецификации.

Если параметр нарушен, то ослабляем контргайки на рулевых тягах и, вращая соединительные муфты, выполняем регулировку. Тут есть одна тонкость

Важно, чтобы углы установки левого и правого колес были одинаковыми. Подтвердить это можно, произведя замеры от средней точки до каждой стороны и выполнив повторные вычисления

После этого затягиваем контргайки и считаем, что схождение отрегулировано.
В случае когда необходимо проверить и отрегулировать развал, замеры придётся производить с наружной стороны дисков, поскольку изнутри этому могут препятствовать конструктивные элементы автомобиля. Для этого придётся вооружиться отвесом либо большим треугольником, предварительно построив перпендикуляр к оси колеса.
Замеряем и высчитываем разницу между верхним и нижним краем диска. По ней вычисляем угол.

Среди наиболее часто встречающихся вариантов устройства регулировки развала:1. Вращающиеся эксцентрики. 2. Подкладные пластины.

В зависимости от ситуации, вращая эксцентрики или вставляя/подкладывая пластины, добиваемся необходимых параметров. Для беспрепятственного доступа к пластинам и эксцентрикам нередко приходится снимать колёса, а затем при проведении замеров устанавливать их обратно.

Замена ремня ГРМ от А до Я — здесь больше полезной информации.

Поскольку детали механизма регулировки нередко покрыты грязью или закисают от ржавчины, для их освобождения вам понадобятся металлическая щётка и «жидкий ключ».

Регулировка установки колёс на легковых автомобилях

Колеса разных моделей авто часто отличаются по углам установки. Связано это с тем, что подвески имеют разную форму конструкции.

Попробуем понять, как сделать правильные углы колес на примере Lada Samara.

Инструменты и оборудование

При работе не обойтись без:

  1. гаечных ключей разных размеров;
  2. приспособлений для определения правильного вертикального и горизонтального положения (отвес и уровень);
  3. длинной проволоки либо прочного шпагата;
  4. строительной рулетки;
  5. двух одинаковых толстых досок (примерно 50-60 см);
  6. двух опор, обеспечивающих скольжение под настраиваемые колёса;
  7. ямы для осмотра.

Регулировка развала

Подготовка

Чтобы починить развал своими руками, работу начинают с установки авто на «блины», потом проверяют, чтобы они были расположены на одинаковой высоте, иначе кривая опора негативно повлияет на измерения.

При настройке развала-схождения одного колеса, другое должно быть неподвижным.

Диагностика

Переходим к другой стадии — снятие замеров: при помощи строительного отвеса либо уровня.

ОТВЕС

  • Все колеса выставляем по прямой линии, чтобы не ошибиться в расчетах.
  • Следует измерить расстояние от точки 1 до точки 2 (с левого и правого колеса). Здесь понадобится закрепить отвес на крыле, а точку отсчета брать с обода колеса. Фиксируем полученные данные в блокноте.
  • Далее следует прокатить машину так, чтобы сдвинуть точку замера на 90 градусов. Записываем новые данные. Процесс повторяется дважды для усреднения информации, избавляясь, таким образом, от погрешности.
  • Производитель советует для нашей марки автомобиля отрегулировать угол развала в районе двух миллиметров.

УРОВЕНЬ

На данной модели была поставлена задача, добиться отрицательного развала, и чтобы облегчить процесс, уровень был скреплен с пластиной (толщина четверть сантиметра).

Регулировка

Строительный уровень прикладывают к ободу, и далее регулируют угол колеса до того момента, как пузырек окажется в центральном положении. То же самое делают со вторым колесом.

Регулирование в основном представляет собой обычное откручивание болтов. Принцип прост: необходимо отклонить ось колеса на 90 градусов от кузова.

Переднеприводные модели регулируются болтами, держащими стойку, а заднеприводные машины регулируются за счет количества шайб между балкой и рычагом.

Регулировка углов схождения

Подготовительные работы

Ставим машину в исходную позицию, колеса направлены вперед. Закрепляем посередине колес (чуть пониже) вдоль горизонтальной прямой специальные бруски.

Для более точного измерения промежутка межколесного пространства, на один край доски прикрепляем конец рулетки. На противоположном колесе начало рулетки не закрепляем.

С двух сторон, от задних колес к передним тянем (по центру) бечевку

Очень важно, чтобы она ни к чему не прижималась

Отечественные модели известны тем, что ось позади более узкая, чем передняя, поэтому с двух сторон задних колес подкладываем предметы одного размера под бечевку для увеличения расстояния, например, небольшой кусочек бруска.

Как проверять

Рулетка нам понадобится, чтобы сделать замеры в определенных местах, указанных на картинке.

После замеров расстояний 1,2,3,4 получилось:

  1.  = 163 мм;
  2.  = 162 мм;
  3.  = 7 мм;
  4.  = 4 мм.

Имеем разницу десять миллиметров, а такое число нас не устраивает. Во-первых, следует сделать зазоры 3 и 4 одинаковыми по длине, желательно в один сантиметр. Во-вторых, стоит изменить расстояние 1 и 2, а т.к. наш автомобиль имеет передний привод, то для него угол схождения должен иметь отрицательный вид.

Причина такова: при езде движение передних колес направлено внутрь, а у машин, привод которых находится сзади, все иначе: передние колеса расходятся по сторонам от центра, а значит, такому железному коню схождение следует сделать положительным.

Разновидности оборудования

Для проведения настройки развала-схождения следует обращаться в автосервис. В распоряжении мастеров есть специальные стенды, которые позволяют им обнаружить незаметные глазу зазоры и выполнить необходимые манипуляции по корректировке.

По принципу работы аппараты делят на несколько видов:

  1. Оптические. Самые первые агрегаты для регулировки РС. Процесс исследования на них занимает много времени, при этом возможны погрешности.
  2. Лазерные. Разновидность оптического оборудования. Производят измерения углов с помощью лазерного луча.
  3. Компьютерные. Современное высокоточное оборудование, сбором и обработкой информации в котором занимаются электронно-вычислительные устройства. Стенды 3D составляют трехмерную проекцию транспортного средства. Они помогают выполнять работы по диагностике и регулировке максимально точно и быстро.

Оптический стенд

В оптическом стенде для измерений используются световые лучи. Они исходят из специальных трубок, размещенных на ободьях колес. Во время измерений световой пучок проецируется на экран с линейной и угловой шкалами. Снятые показания специалисты сравнивают с нормативами.

Подобное оборудование считается устаревшим. Среди его преимуществ – долговечность и неприхотливость в обслуживании. Однако на современных СТО оно не встречается.

Лазерное оборудование

По принципу работы такие стенды схожи с оптическими агрегатами. Однако в качестве источника измерения выступает направленный лазерный луч.

Работа системы организована просто:

  • на автомобиль на одинаковом расстоянии друг от друга и по отношению к шкалам измерения устанавливаются лазерные излучатели;
  • на шины монтируются зеркала (параллельно плоскости вращения), напротив которых устанавливаются измерительные шкалы;
  • лазерные лучи калибруются так, чтобы линия их прохождения шла параллельно колесной плоскости;
  • луч, отраженный от зеркал, должен вернуться в исходную точку (это и есть нулевое деление шкалы);
  • при отклонениях он упадет выше или ниже, что покажет величину погрешности.

Стенды отличаются точностью измерений и позволяют калибровать одновременно все колеса машины. Однако на одно исследование уходит около часа, поскольку настройка зеркал и лазерных генераторов проводится вручную. Это требует сноровки и опыта специалистов. При выполнении работ некомпетентным механиком возможны погрешности.

Компьютерные комплексы

Стенды на базе электронно-вычислительных машин работают за счет датчиков, которые фиксируются на измерительных головках оборудования. Располагаясь на колесах, датчики с высокой точностью фиксируют свое положение в пространстве и передают эту информацию на компьютер. После ее обработки система выдает графики, отчеты и оценочные диаграммы.

Стенды современных станций технического обслуживания в 90% являются компьютерными. Они могут различаться по дизайну, способу передачи информации и электронике, которая производит измерения.

Для снятия показаний применяются такие типы датчиков:

  • проводные, используемые в кордовых стендах;
  • инфракрасные, связь которых с компьютерным блоком поддерживается с помощью проводов;
  • бесконтактные, использующие дистанционный принцип исследования.

Регулировка угла развала колес

Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.

Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90. Повторить несколько раз и записать результаты.

Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.

Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.

Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.

Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.

Можно с большой уверенностью утверждать, что среди водителей со стажем и только получившими «водительские права», есть такие, которые слышат об этом первый раз. Для большей части владельцев автомобилей, которые сами не проводят обслуживание и ремонт своих «железных коней», знать об этом не нужно. Для тех, кто любит мастерить и смотрит за своим автомобилем самостоятельно, эта статья может оказаться полезной.

А теперь, расскажем, как отрегулировать развал и схождение автомобиля самому, без помощи автомастеров

1 . Подготовка инструмента

1). Проверьте весь ли необходимый для работы инструмент вы взяли. Цифровым измерителем развала удобно быстро замерять углы подвески (цена около 16 500 рублей или 250 долларов США) (FIG. 1). Измерять уровень схождения колес поможет регулятор схождения (цена примерно 6500 рублей или 100 долларов США) (FIG.2).

2). В некоторых автомобилях для самостоятельного внесения корректив в настройки подвески требуется специальное оборудование: дюймовые ключи (в России метрическая система), шестигранники, измерительные приборы. Если у вас как раз такой технически – сложный автомобиль, либо запаситесь нужным инструментом, либо обратитесь на СТО. Примером технически – сложной регулировки сход-развала служит Mazda 6, в крайних моделях которой стоит мудреная подвеска SkyActiv.

2 . Правила безопасной регулировки подвески:

  1. Углы наклона колес для конкретной модели, можно посмотреть в интернете. Если регулировка нужна лишь, чтобы доехать из пункта А в пункт Б, можно выровнять углы на глаз.
  2. Измерьте схождение и развал колес автомобиля на каждой оси, запишите измерения. Эти цифры понадобятся в случае, если все пойдет не так как планировалось.
  3. Работу начинайте с настройки развала, так как если начнете с регулировки схождения, а лишь потом возьметесь за развал, можете сбить уже подогнанные настройки схождения. При изменении схождения развал не меняется.
  4. Гайки колесных дисков затягивайте, когда автомобиль стоит на земле.
  5. Не забудьте проверить давление в шинах манометром. Давление должно быть стабильное, как пульс киллера. Если обнаружите, что одна из покрышек подсдулась – накачайте.

3 . Регулировка развала

Поднимите автомобиль на домкрате и проверьте геометрию подвески, то есть осмотрите подвеску на предмет износа и трещин. Если никаких патологий не обнаружили идем дальше, если обнаружили, замените износившийся элемент, иначе наши усилия пройдут зря.

Большинство современных автомобилей имеют контргайку и болт эксцентрик, который скрепляет рычаги подвески с автомобилем (FIG. 3). Ослабив контргайку и вращая эксцентрик, вы измените угол развала. Движение подвески увидите, когда будете вращать эксцентрик. Опираясь на измерения в самом начале самостоятельной регулировки развала, оцените, насколько придется вращать эксцентрик, чтобы получить нужный результат. Затяните гайки, опустите автомобиль и откатите его на 1,5 метра назад, а потом обратно на исходную позицию. Измерьте результат и если он в пределах нормы, затяните эксцентрики. Если ничего не получилось, начинайте с самого начала.

4 . Настройка схождения

Поднимите машину на домкрате и ослабьте контргайки рулевых тяг (FIG. 4). Затем, вращая рулевую тягу, измените ее длину. Помните, что если спецификация схождения предусматривает только дюйм положительного схождения колес, то вы сможете добавить только по полдюйма с каждой стороны. Затяните все крепления и опустите автомобиль. Прокатите машину туда-обратно и измерьте схождение. Если оно в пределах нормы, затяните эксцентрик и тягу контргайки (автомобиль в это время должен находиться на земле), а затем повторите все процедуры для противоположной стороны. Если не получили нужный угол поворота, повторите все с самого начала. Вернитесь к шагу три и повторите все тоже, только для другой оси.

Дважды проверьте затяжку болтов, к которым прикасались. Затем проверьте машину на дороге – если машину не тянет в сторону, можно ехать (учтите, что машину может тянуть из-за наклона дорожного покрытия).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
