Покупатели автомобилей часто сталкиваются с такими понятиями, принятыми в среде автолюбителей, как «цепь ГРМ» или «ремень ГРМ».Кто уже имеет некоторый опыт в эксплуатации автомобиля, знает значение этих терминов.Однако появляется все больше людей, которые слабо представляют себе, какие плюсы для эксплуатации механизма ГРМ имеют цепь или ремень. Это связано в первую очередь с тем, что автомобиль стал доступен и имеет высокий уровень удобства.Чтобы не стать легкой «добычей» для работников сервисов, которые часто предлагают оплатить те работы, которые они не выполняли, необходимо иметь общее представление о работе двигателя и для чего нужны ему цепь или ремень.Как работает механизм ГРМГРМ – газо-распределительный механизм двигателя. С его помощью топливо с воздухом попадает в двигатель и удаляются все газы, полученные в процессе сгорания. Этот процесс хорошо виден на подвижной картинке.Через впускные клапаны (valves), в определенный момент времени, когда они открываются, попадает топливо-воздушная смесь. Получившиеся газы после сгорания смеси удаляются через выпускные клапаны, так же открывающиеся в определённый момент времени.Специальные распределительные валы (camshafts) отвечают за своевременное открытие и закрытие клапанов.На большинстве современных недорогих автомобилях устанавливают двигатели с двумя распределительными валами, которые приводят в движение клапаны и располагаются сверху. Данный тип двигателя носит аббревиатуру DOHC — Double Over Head Camshaft.Специальный привод с помощью ремня или с помощью цепи (Timing belt) обеспечивает вращение этих распределительных валов.От бесперебойной работы механизма ГРМ зависит работа двигателя. Поэтому за состоянием ремня (или цепи) ГРМ нужно постоянно следить. Необходимо своевременно заменить ремень ГРМ в случае износа.Наиболее распространенной поломкой при ненадлежащем уходе за двигателем является обрыв ремня (или цепи). При этом в большинстве случаев поршни «встречаются» с клапанами и двигателю уже требуется дорогостоящий капитальный ремонт.Плюсы и минусы цепного механизма ГРМСамый главный и основной плюс цепи – это ее долговечность. Цепь на некоторых моделях двигателей способна служить порядка 300-500 тысяч километров, при этом не требуя никакого дополнительного сервиса, кроме визуального осмотра автовладельцем на предмет отклонений в работе.У таксистов и автовладельцев, которые экономят свое время и деньги, двигатели с цепным приводом ГРМ очень ценятся.Если говорить о минусах, то это, прежде всего, шумность при работе двигателя, что, по мнению специалистов, очень мешает выявить другие «нездоровые» звуки двигателя, которые могут привести к поломке.Другим минусом цепного механизма ГРМ является высокая сложность и стоимость работ при его замене. В этом случае необходимо приобрести комплект запчастей со звездочками, натяжными планками и натяжителями.Плюсы и минусы механизма ГРМ с ремнёмЕсли говорить о плюсах ременного привода механизма ГРМ, то это низкая шумность работы двигателя. По сравнению с цепью двигатель с ремнем работает на порядок тише.На большинстве современных автомобилей установлена хорошая шумоизоляция двигателя и факт низкой шумности смогут оценить, в основном, мастера автосервисов. Разницу в уровне шума работы ременного и цепного двигателя автовладелец может и не почувствовать.Так же к плюсам ремня в сравнении с цепью можно отнести то, что покупка его обойдется недорого.Если говорить про минусы, то их гораздо больше, чем плюсов.Основной минус в том, что срок службы ремня невысокий. Срок службы ремня на многих автомобилях не более 100 тысяч км. Так же бывает срок замены даже через 40 тысяч км!Заменять ремень необходимо до того, как подойдет к концу его срок службы. Эта процедура сложная и ее необходимо совершать в специализированном сервисе, потому что от качества замены ремня напрямую зависит срок службы двигателя.От частого замена ремня ГРМ автовладелец сталкивается с многими проблемами.Владельцу автомобиля нужно найти место, где можно приобрести ремень по приемлемой цене (например, на mopar.by ) и станцию сервиса, где произведут качественно произведут замену. Так же автовладельцу необходимо помнить о сроке замены ремня и следить, чтобы он не превышал допустимый.
Очень частой проблемой для покупателя автомобиля б.у. становится то, что не каждый продавец сможет сказать, когда производилась замена ремня ГРМ. Одни продавцы забывают об этом, другие ещё и пытаются скрыть пробег автомобиля.
Цепной привод ГРМ
Ременной привод ГРМ
Gates
Лидер отрасли
Gates – производитель, который является, так сказать, «предводителем» среди остальных. Бельгийская фирма работает в узконаправленной сфере: изготавливает ремни ГРМ для двигателей внутреннего сгорания и специализированное оборудование разной направленности. Компания доставляет свои изделия непосредственно к конвейеру большинства крупных автоконцернов.
Преимущества:
- довольно большой модельный ряд;
- применяются для спортивных машин и выдерживают нагрузки при больших скоростях;
- гарантированный период составляет 50 тыс. км пробега либо 2 года;
- имеет высокую прочность, которая достигается за счет ширины привода в 34 мм;
- обладает надежным сопряжением со шкивом благодаря 211 зубцам;
- поставляется сразу на предприятия, занимающиеся производством ТС.
Недостатки:
- цена от 2 000 рублей;
- замена проводится в комплекте с роликами, что ведет к увеличению стоимости установки нового устройства.
Распредвал
Работа ремня грм связана прежде всего с распредвалом. Цепь или ремень надевается на колесо распредвала, и приводится в действие маховиком коленвала. Специальные ролики или «башмаки» предназначены для натяжения ремня (цепи).
Распределительный вал
Как правило, в системе современных авто применяется схема: два ремня или ремень+цепь. Основной ремень или цепь отвечают за привод в действие механизма грм, а второй – решает дополнительные задачи.
Получается, что ремено-цепная передача приводит в действие распредвал. Последний являет собой ось с выточенными элементами. В процессе вращения распредвал, а вернее его выточенные элементы (кулачки), своевременно оказывают действие на клапаны моторы или другими словами, способствуют их открытию или закрытию. Понятно, что когда моторные клапаны открываются/закрываются, идет приток воздуха или выходят отработанные газы. Таким образом, ремень грм и распредвал управляют процессом газообмена в самом главном узле машины – его двигателе.
Из-за того чтобы уменьшить нагрузки инерционного свойства и увеличить жесткость грм, распредвал устанавливают как можно ближе к клапанам. Именно по этой причине расположение распредвала на современных автодвигателях находится в ГБЦ сверху.
Полезно будет также знать, что в грм может использоваться не один, а два распредвала. Если вал один, схема грм подразумевает единое обслуживание впускных/выпускных клапанов. Если валов два, то один обслуживает впуск, другой – выпуск.
Два распредвала
Как и было сказано выше, ремень грм является связующим звеном, расположенным на пути коленвал-распредвал. Благодаря ременной передаче обеспечивается воздействие на распредвал. В действие приводится все маховиком коленвала. Так вот, для лучшего понимания роли и значения ремня, полезно будет знать, что в 4-тактном двигателе передача также снижает скорость вращения. Другими словами, коленвал вращается с определенной скоростью, а ремень обеспечивает передачу вращения со скоростью в два раза меньше.
Лучшие ремни ГРМ премиум-класса
5 INA

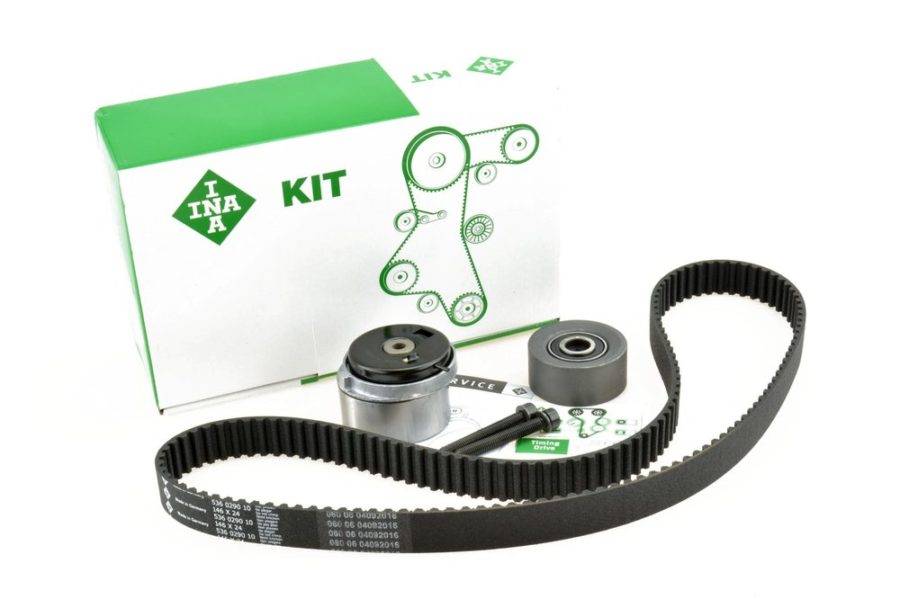

INA ремни ГРМ
Осуществления контроля качества на всех этапах производства.
Производителей ремней ГРМ для таких моделей, как Mercedes, VW, Peugeot, Audi. Запасные части INA пользуются спросом даже у такого требовательного и щепетильного производителя автомобилей, как Toyota. Корпорация INA имеет свои представительства по всему миру, но это не мешает вести тщательный контроль качества выпускаемой продукции.
Благодаря высокому уровню надежности и отменному качеству ремни ГРМ пользуются широкой популярностью у автовладельцев. Они отлично подходят не только зарубежным модификациям автомобилей, но и отечественному ВАЗу. Высокое качество и долговечность – это основные преимущества, которые вы приобретете вместе с запасной частью.
4 Optibelt
Optibelt приводные ремни
Не дают двигаться по шестерне.
Продукция немецкого производителя Optibelt пользуется широкой популярностью у автомобилистов всего мира. Ремни ГРМ, которые выпускает эта фирма очень качественные и надежные. А это играет важную роль при выборе деталей на автомобиль.
Изделия производятся из хлоропреновой резины, которая оснащена защитным слоем ткани. Способ изготовления деталей дает возможность на выходе получить надежный и долговечный материал, который хорошо гнется. Ремни ГРМ от Optibelt имеют зубья, которые сделаны так, что сдвиги шестерни полностью исключены. А покрытие защищает и минимизирует коэффициент трения. Российские автомобилисты могут установить такие ремни ГРМ на все модели ВАЗ. Автомобилисты лестно отзываются об этих ремнях и считают, что сделали правильный выбор.
3 Dayco

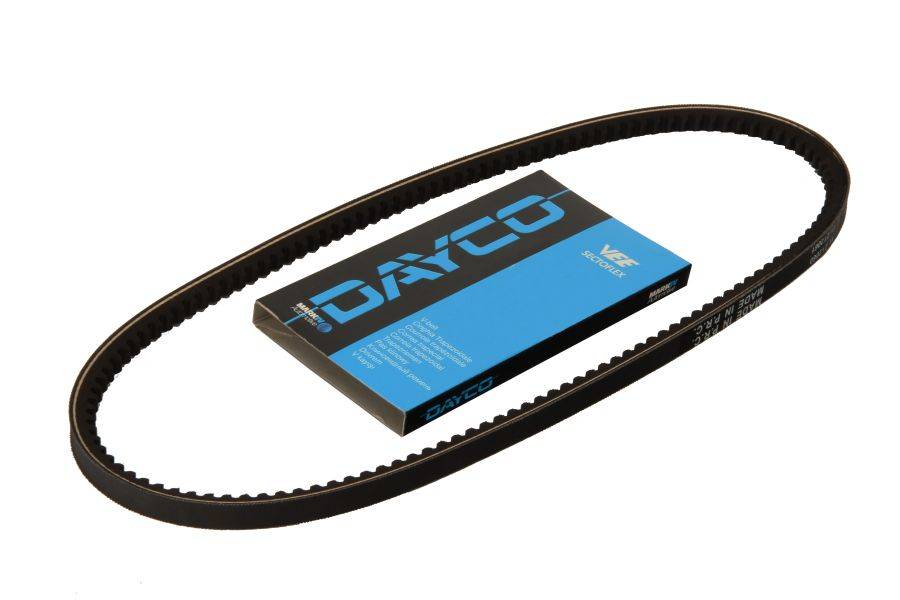

Dayco приводные ремни
Хороший товаропроизводитель, но не пользуется популярностью.
Достаточно старая компания, занимающаяся производством ремней ГРМ. Они широко применяются для двигателей внутреннего сгорания. Компания специализируется на производстве натяжных деталей, водяных насосов, шлангов. Продукция компании Dayco отлично подходит для всех автомобилей отечественного производства.
Компания занимается поставками запасных частей на производства первичных и вторичных рынков. На территории России очень часто встречаются подделки ремней ГРМ.
Именно поэтому в интернете очень много отрицательных отзывов о компании и ее продукции. Из-за этого американская продукция проигрывает запасным частям, произведенным в Европе.
Основные преимущества:
– стоимость продукции находится в среднем ценовом сегменте;
– компания запатентовала свою разработку покрывать ремни защитным слоем;
– ремни ГРМ отлично подходят для всех моделей отечественного автопрома.
– очень часто встречаются подделки на территории России. Ремни изнашиваются очень быстро.
2 Contitech

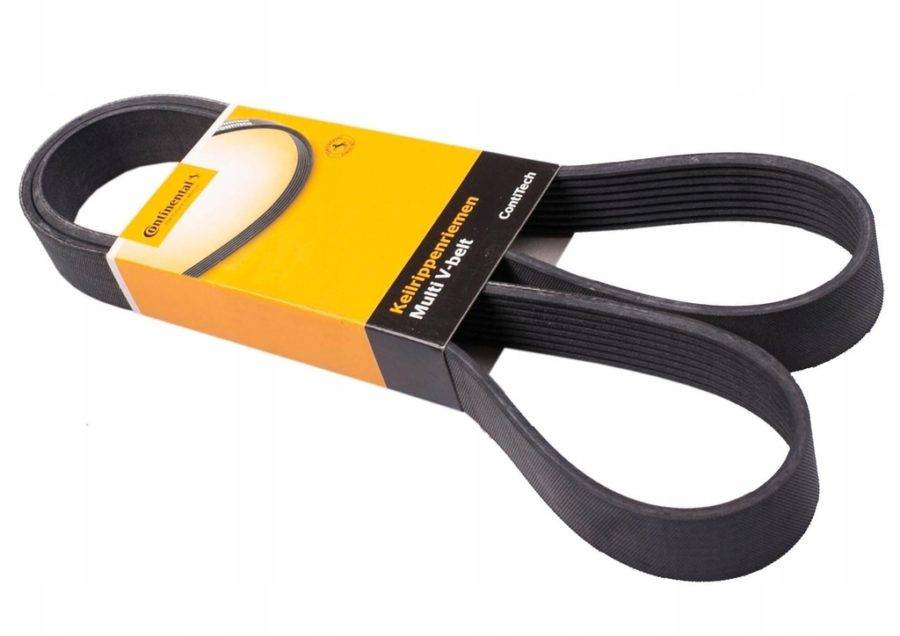

ContiTech приводные ремни
Отменное качество
Contitech филиал всем известной компании Continental, которая занимается изготовлением частей из резины, ремней ГРМ и других комплектующих для автомобилей. Филиал компании так же сотрудничает с Gates. Налажена работа напрямую с множеством автомобильных заводов, но при этом найти товары на вторичном рынке не составит труда.
Только стоимость очень высока.
Если же говорить о надежности и качестве продукции, то здесь все безупречно. Никаких нареканий. У ремней ГРМ достаточно длительный срок полезного использования, даже гораздо больше заявленного производителем. Явных проблем с запчастями не наблюдается. Однако, возникают трудности с установкой.
– возникает сложность в процессе установки, необходима притирка в профиле.
1 Gates
Gates приводные ремни
Очень популярная компания по производству ремней ГРМ.
Наверное, это самый известный производитель ремней ГРМ для двигателей внутреннего сгорания. Бельгийская компания покрывает не только автомобильную отрасль, но и изготавливает детали для сельскохозяйственной и компьютерной техники. Не обошли и металлургическую промышленность.
Ремни ГРМ пользуются большим спросом, но найти их на вторичном рынке достаточно непросто. Gates считается одним из лучших производителей на мировом рынке. Компания напрямую сотрудничает практически со всеми автоконцернами. Поставки на рынок запасных частей занимают лишь малую часть от всего производимого объема.
Так что заказать комплектующие можно прямо с завода или через посредника. Цена на запасные части достаточно высока, но это оправдано их безупречным качеством.
Основные преимущества компании:
– самый популярный изготовитель ремней ГРМ;
– высокое качество комплектующих;
– имеется возможность прямого сотрудничества с заводом-производителем.
Ремень ГРМ какого производителя лучше
Универсальной продукции нет: одни поставщики экономят на качестве, другие предлагают запчасти по высокой цене
Какой производитель ремня ГРМ привлечет внимание автовладельца? Команда VyborExperta.ru рекомендует поставщиков оригинальных запчастей, которые выпускают комплектующие для конвейерной сборки и фирмы, специализирующиеся на вторичном рынке:
- Gates – для владельцев престижных автомобилей;
- Dayco – лучшее соотношение между ценой и качеством;
- Contitech – выбор собственников немецких машин;
- INA – ремкомплекты из Канады для подержанных иномарок.
Все представленные в обзоре бренды достойны внимания автовладельцев. Какой комплект подойдет вам? Только самые надежные и хорошо защищенные от подделок торговые марки получили звание лучших фирм в своих категориях.
Для чего служит ремень ГРМ
Теперь разберемся, что такое ремень ГРМ, какой принцип действия. Его основное назначение — связывать между собой распредвал и коленчатый вал.
Назначение и принцип действия устройства
Привод ГРМ представляет собой резиновое изделие с зубчатой внутренней поверхностью. Изготовленный из прочной резины, он надевается на коленвал и на одну или несколько шестерен распредвала. Назначение зубьев — обеспечивать хорошее сцепление и исключать проскальзывание. Их количество строго определено, так как от того зависит синхронизация коленвала и распредвалов. Например, на двигателях ВАЗ-2111 и ВАЗ-2112 устанавливаются ремни распредвалов с 111 и 136 зубьями соответственно.
Ремень газораспределительного механизма
Провод распредвала является важной комплектующей автомобиля, поэтому следует разобраться, что такое ремешок ГРМ, и постоянно контролировать его состояние. Выполнять замену следует согласно регламента через 30-45 тысяч километров пробега или при повреждении его частей
При несвоевременной замене ремень может оборваться, что приведет к (в лучшем случае), остановке машины, в худшем к поломке ДВС и его капремонту или замене. Причина этого в том, что при разрыве или соскоке ремня исчезает синхронизация валов, в результате поршни начинают ударять по клапанам. Так как это чаще всего происходит на высоких оборотах, комплектующие быстро приходят в негодность.
Продлить срок службы двигателя позволяет правильная его эксплуатация. Не стоит запускать двигатель с помощью буксировки, именно в эти моменты большая вероятность обрыва и соскока ремня ГРМ, что приводит к поломке силового агрегата. Дешевле найти и устранить причину неполадки, или вызвать эвакуатор, чем делать капитальный ремонт силовому агрегату. Кроме синхронизации валов, ремень может выполнять функцию привода для насоса:
- охлаждающей жидкости;
- масла;
- топлива с высоким давлением и др.
От исправной работы ГРМ и ремня зависит правильное функционирование двигателя в автомобиле, поэтому следует следить за состоянием системы газораспределения: соблюдать регламентные проверки и вовремя выполнять замены комплектующих, которые пришли в негодность.
Расшифровка обозначений ремня ГРМ
Расшифровку обозначений ремня газораспределительного механизма по международным стандартам можно рассмотреть на примере ремня для силового агрегата ВАЗ-2111. На этих двигателях устанавливается ремень ISO-58111×19. Первые две цифры – 58 – содержат зашифрованную серию зубьев. В рассматриваемом случае шаг и профиль без желобка, полукруглой формы с высотой 3,5 мм. Следующие цифры – 111 – означают количество зубьев. За знаком X идет цифра 19, обозначающая ширину ремня. Могут встретиться зубья в форме скругленной трапеции (эвольвентные). Они полностью могут заменяться описанными выше.
Многие производители указывают не обозначение по ISO, а номер, который соответствует собственному каталогу. Ниже приведена таблица с обозначениями и краткими характеристиками ремней разных производителей.
Зубчатый ремень фирмы Dayco
| Производитель | Обозначения ремня | ||
| ДВС 8V | ДВС 16V | ||
| Contitech | CT 527 | CT 996 | Ремни марки поставляются во многие страны мира. Они могут устанавливаться как на отечественные, так и на импортные марки машин. |
| Bosch | ZP 1 987 949 095 | ZP 1 987 049 559 | Надежные, малошумные обеспечивают синхронную передачу в течение всего срока эксплуатации. Имеют широкое применение. |
| Gates | 5521 | 5539 | Компания находится на рынке уже более 100 лет, предлагает широкий спектр приводов как для зарубежных, так и для отечественных автомобилей. |
| Dayco | 111 SP 190 EEU | 136 SP 254 H | Ремни обладают высоким износостойкими качествами. Компания поставляет 40 лет ведущим фирмам продукцию для первичной комплектации, поэтому имеет безупречную репутацию. |
Важны не только геометрические параметры, но также и эксплуатационные характеристики зубчатых ремней. Ремни должны быть:
- прочными на разрыв;
- надежными;
- соединение с основой должно выдерживать эксплуатацию в широком диапазоне температур;
- наработка должна выдерживать до полного износа;
- после наработки должно существовать допустимое удлинение.
Таким образом, следует использовать ремни проверенных производителей, имеющих высокое качество и долгий срок службы.
Какой ГРМ выбрать
Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:
| Марка/Модель | Код оригинальный | Код аналог |
|---|---|---|
| Ремень ГРМ Рено | ||
| Ремень ГРМ Логан | 7701477024130C17480R130C10178R | K015662XS130C17529R |
| Ремень ГРМ Логан 2 | 130C17480R130C10178R | K015662XS130C17529R |
| Ремень ГРМ Ларгус | 130C17480R130C10178R | K015662XS130C17529R |
| Ремень ГРМ Дастер | 130C11551R7701477028130C13130R130C10178R | 130C17529R |
| Ремень ГРМ Рено Клио | 77014697767701472726130C10178R | 130C17529R |
| Ремень ГРМ Сандеро | 130C17480R130C10178R | K015662XS130C17529R |
| Ремень ГРМ Сандеро 2 | 130C17480R | K015662XS |
| Ремень ГРМ Сандеро Степвей | 130C10178R | 130C17529R |
| Ремень ГРМ Сандеро Степвей 2 | 130C10178R | 130C17529R |
| Ремень ГРМ Симбол | 7701477024 | |
| Ремень ГРМ Меган | 77014697767701472726130C10178R | 130C17529R |
| Ремень ГРМ Меган 2 | 130284231R7701063999130C13130R130C13191R | CT977 |
| Ремень ГРМ Меган 3 | 130C13191R7701477028 | |
| Ремень ГРМ Форд | ||
| Ремень ГРМ Фокус 2 | 1672144 | VKMA04226 |
| Ремень ГРМ Фокус 3 | 2045356 | KTB764CT881K5VKMA04226530049510KD452.24 |
| Ремень ГРМ Фьюжн | 16721441672143 | |
| Ремень ГРМ Дэу | ||
| Ремень ГРМ Нексия | 1987948226530 0332 105900270 | |
| Ремень ГРМ Опель | ||
| Ремень ГРМ Опель | 95516740 | |
| Ремень ГРМ Шевроле | ||
| Ремень ГРМ Лачетти | 9318584593746917 | |
| Ремень ГРМ Круз | 95516740 | |
| Ремень ГРМ Хендай | ||
| Ремень ГРМ Акцент | 24312-26001 | |
| Ремень ГРМ Солярис | 24321-2B200 | |
| Ремень ГРМ Элантра | 24321-2B200 | |
| Ремень ГРМ Шкода | ||
| Ремень ГРМ Октавия | 06A198119D | |
| Ремень ГРМ Фабия | K035565XS | |
| Ремень ГРМ Киа | ||
| Ремень ГРМ Рио | 24321-2B200 | |
| Ремень ГРМ Соул | 24321-2B200 | |
| Ремень ГРМ Сид | 24321-2B200 |
Варианты ремней ГРМ для ВАЗ
- Ремень ГРМ ваз-2110, ваз-2112
- Ремень ГРМ Приора
- Ремень ГРМ Гранта
- Ремень ГРМ ваз-2108, ваз-2109
- Ремень ГРМ ваз-2105, ваз-2106, ваз-2107
Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.
Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором
Периодичность замены
Естественный износ, неправильная эксплуатация или другие причины приводят к выходу из строя ремня ГРМ и необходимости его замены. При этом доводить ситуацию до крайности не стоит: достаточно проводить регулярную диагностику и визуальную оценку детали. Подобная проверка поможет избежать обрыва в неподходящий момент.
Стёртости свидетельствуют о явном износе ремня ГРМ
Периодичность замены ремня ГРМ зависит от конкретной марки автомобиля и указывается в руководстве по эксплуатации транспорта. Несмотря на установленные автопроизводителями нормы, многие специалисты советуют менять запчасть каждые 50 тысяч километров пробега.
При покупке автомобиля с пробегом придётся самостоятельно проверить состояние ремня ГРМ — достаточно его визуального осмотра на предмет износа. Явными признаками износа считаются потёртости либо трещины на поверхности ремня. Однако наличие таких дефектов не означает, что ремень тут же выйдет из строя, поскольку внутри его имеется основа, состоящая из металлических прутьев. Благодаря им деталь выдерживает ударные нагрузки и сохраняет своё рабочее состояние на протяжении всего срока эксплуатации.
Растрескивание ремня ГРМ — ещё один явный признак его износа
Некоторые автомобили оснащаются ремнями ГРМ с усиленным металлическим кордом, что сказывается на их сроке эксплуатации, увеличивая его в среднем на 30%. Современные модели авто комплектуются ремнями из резины и металла, которые обладают ограниченным сроком годности.
Подобные детали нельзя ремонтировать — в случае выхода из строя их просто меняют. Решение о замене ремня принимают не только в случае его обрыва, но и в случае его провисания, растяжения или снижения плотности прилегания, что отрицательно сказывается на синхронной работе клапанов. В итоге это может привести к сбоям в функционировании всего автомобиля, основным признаком которого являются нарушения работы двигателя.
Видимые следы растяжения ремня, как и стёртости вместе с трещинами, говорят о том, что он износился
Практически всегда вместе с ремнём ГРМ меняют водяной насос, или помпу. На большинстве автомобилей данное устройство прекрасно справляется со своими обязанностями вплоть до смерти машины, однако, в некоторых ситуациях его необходимо менять раньше установленных сроков. По этой причине специалисты советуют менять помпу одновременно с ремнём ГРМ.
Водяная помпа — деталь, которую меняют вместе с ремнем
Натяжение ремня ГРМ.
Замена ремня распределительного вала ваз 2113, сальник распредвала ваз 2115, ремень газораспределительного механизма ваз 2114. Конструкция распределительного вала. Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.
1) Снимите с лицевой стороны крышку защиты ремня ГРМ.
2) Проверните коленвал, взявшись за болт крепления шкива генератора по часовой стрелке, при этом метка на маховике должна находиться напротив промежуточного разделения шкалы. Метка на шкиве распредвала должна находиться напротив метки маховика.
3) Затем поверните коленвал против часовой стрелки, чтобы метка на шкиве на распредвала перенеслась вниз от метки на маховике на 2 зуба.
4) Натяжение ремня ГРМ считается нормальным, если в промежуточной части между шкивом распредвала и шкивом коленвала, ремень ГРМ ваз 2115 можно закрутить на 90 градусов, воздействую на ремень усилием от 1,5 до 2 кгс.
5) В случае если значение натяжения отличается от нормы, прокручивайте коленвал по часовой стрелке, пока метки на распредвале и маховике не совпадут. Затем ослабьте гайку натяжного ролика, доверните коленвал на 10-15 градусов и закрутите гайку крепления оси.
6) Проверните коленвал по часовой стрелке на 2 оборота , пока метки на распредвале и маховике лада самара 2 не совпадут, затем проверните в обратном направлении , пока метка на шкиве распредвала не будет смещена на 2 зуба вниз от метки на маховике и снова проверьте натяжение ремня ГРМ ваз 2114
Метки для определения ВМТ поршней 1-го и 4-го цилиндров
- Схема привода распредвала
- 1 – шкив коленвала
- 2 –шкив насоса охлаждающей жидкости
- 3 – натяжной ролик
- 4 – тыльная защитная крышка
- 5 –шкив распредвала
- 6 – зубчатый ремень
- 7 – ось натяжного ролика
- А — установочный выступ на задней защитной крышке
- В — метка на шкиве распредвала
- С — метка на крышке масляного насоса
- D — метка на шкиве коленвала.
7) Если натяжение ремня ГРМ отличается от нормы, повторите этапы натяжения ремня ваз 2115;
8) После завершения этапов натяжения ремня, затяните гайку натяжного ролика усилием 4 кгс м, после чего установите фронтальную крышку ремня ГРМ
Нежелательно чрезмерное натяжение ремня так как это влечет за собой уменьшение срока службы подшипника помпы и подшипника натяжного ролика.
Болт шкива генератора на коленвале должен быть зажат усилием 10,5 кгс м
При натяжении ремня газораспределительного механизма ваз 2113 не разрешается поворачивать коленвал вращением шкива распредвала.
Как выбрать деталь
При выборе ремней ГРМ опираются на несколько основных критериев:
Сегодня в автомобильных магазинах представлен широкий ассортимент ремней газораспределительного механизма, из-за чего многим автовладельцам тяжело определиться с выбором конкретной модели.
Наиболее качественными считаются изделия, произведённые в Европе. Объясняется это жёстким контролем качества изготовляемых на европейских заводах деталей: проверяется каждый этап производства начиная от выбора сырья и заканчивая проверкой уже готовой детали. По этой причине многие автовладельцы очень высоко ценят ремни механизма марки Gates.
Одни из самых качественных ремней ГРМ выпускаются под маркой Gates
Таблица: самые популярные марки ремней ГРМ по мнению отечественных автолюбителей
| Производитель | Информация о производителе |
| Dayco | Компания из Италии, занимающаяся производством шарниров, приводных ремней и роликовых механизмов. |
| Gates | Один из лидеров рынка производства и реализации приводных ремней. Продукция под маркой этого производителя встречается не только в сфере автомобилестроения, но и в сельском хозяйстве, металлургии, в области компьютерных технологий. Компания располагается в Бельгии. |
| Contitech | Группа производителей, чья продукция устанавливается напрямую в новые автомобили при их сборке. Кроме того, компания занимается изготовлением механизмов пневмоподвесок, приводных систем, технических жидкостей и аксессуаров и деталей для салона авто. Немецкая фирма. |
| Bosch | Самая известная и старая немецкая компания, специализирующаяся на выпуске автомобильных деталей, строительной и садовой техники, электроинструментов и бытовой техники. Располагается компания в Герлингене, Германия. |
| Lemforder | Многие автолюбители знакомы с компанией под именем ZF. Производит подвески, приводы, трансмиссии и системы рулевого управления. Страна-производитель — Германия. |
| Балаково | Отечественный производитель резинотехнических изделий, специализирующийся на производстве различных бытовых деталей, минеральных и химический смесей. Располагается завод в городе Балаково. Выпускаемые им детали пользуются огромной популярностью среди отечественных автолюбителей. |
При покупке ремней ГРМ желательно обращать внимание на несколько нюансов, которые помогут определить и понять, какая запчасть оригинальная, а какая поддельная. Более подробно рассмотреть можно на примере ремней марки Gates
Через сколько километров нужно менять ремень ГРМ
В инструкции по эксплуатации автомобиля указаны рекомендуемые сроки эксплуатации каждой детали. Замену ремня нужно производить не по прописанному регламенту, а по факту его износа.
Это полезно знать: Нужна ли обкатка нового автомобиля и как правильно её сделать
К примеру, некоторые отечественные производители указывают в руководстве, что ремень на изделиях автопрома рассчитан на 180 тыс. км. пробега. Автомобилист с большим опытом усомнится в правдивости таких данных.
Срок эксплуатации авто детали зависит от нескольких факторов:
- Качества дорог;
- Марки ремня;
- Модели машины.
Так, привод ГРМ от известных производителей, установленный на автомобиле Renault при эксплуатации в России, подлежит замене после пробега 60 тыс. км., а при езде по дорогам Европы, через 120 тыс. км.
Заключение
Из всего написанного выше, делаем следующий вывод. Вновь повторимся: ремень грм служит для связки тандема коленвал/распредвал. Это его основное предназначение. Без ремня энергия от коленвала не подавалась бы на распредвал, сбивался бы весь ритм газораспределения в двигателе.
Отдельно хотелось бы остановится на самом изделии. Если это резиновый вариант, то с изнаночной стороны он оборудуется зубьями. Последние должны быть сделаны настолько хорошо, чтобы исключать проскальзывание и обеспечивать надежное сцепление со звездочками валов. Что касается количества зубьев, то оно имеет строгую последовательность в зависимости от модели автомобиля. Например, на отечественных Вазах одиннадцатой и двенадцатой модели ремни наделены либо 111, либо 136 зубьями соответственно.
Ремень грм от производителя
Исправная работа ремня грм напрямую влияет на функционирование силовой установки. По этой причине рекомендуется регулярно и как можно чаще следить за состоянием узла, соблюдать плановые и внеплановые ТО, проводить замену комплектующих, пришедших в негодность.
И напоследок, приводим таблицу с моделями ремней от различных производителей. Они считаются лучшими в мире.
| Производитель | Обозначения (8 цилиндров/16 цилиндров) | О производителе |
| Contitech | CT 527/ CT 996 | Ремни марки поставляются во многие страны мира. Они могут устанавливаться как на отечественные, так и на импортные марки машин. |
| Bosch | ZP 1 987 949 095/ ZP 1 987 049 559 | Надежные, малошумные обеспечивают синхронную передачу в течение всего срока эксплуатации. Имеют широкое применение. |
| Gates | 5521/ 5539 | Компания находится на рынке уже более 100 лет, предлагает широкий спектр приводов как для зарубежных, так и для отечественных автомобилей. |
| Dayco | 111 SP 190 EEU/ 136 SP 254 H | Ремни обладают высоким износостойкими качествами. Компания поставляет 40 лет ведущим фирмам продукцию для первичной комплектации, поэтому имеет безупречную репутацию. |
Выводы
Многие, посчитав сколько стоит, сделать это в СТО при том, что это не така уж и трудно, можно резюмировать, что дешевле, проще и приятней сделать это все самому. Тем более, что не факт, что в сервисе эта процедура пройдет быстрее. Фактически, без особых профессиональных навыков, можно заменить ремень за 2-3 часа. Конечно, решать, какой способ лучше, зависит окончательно от владельца.
Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.
Почему нужно менять ремень ГРМ
Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.
Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.
Признаки износа ремня ГРМ
Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.
1. Большой возраст ремня
В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.
