Как использовать на практике результаты измерений?
Основное правило, которое следует помнить: в большинстве случаев результаты замеров компрессии являются относительными. Это значит, что в первую очередь необходимо опираться на разницу в значениях компрессии у различных цилиндров, а не на саму ее абсолютную величину. Вот только два примера, подтверждающих справедливость данного заявления. Сравнительно новый двигатель не удается запустить. Упала компрессия в двигателе. Компрессия в цилиндрах составляет 0,5 — 0,6 МПа (5 — 6 кг/см2), что примерно вдвое ниже нормы. Причинами могут быть механическая поломка или износ деталей цилиндро-поршневой группы. Но такое же падение компрессии может наблюдаться из-за неисправности системы подачи топлива. В цилиндры поступил избыток топлива, оно смоет масло со стенок цилиндров, и поршневые кольца перестают надлежащим образом уплотнять полость камеры сгорания. Другой случай: у старого двигателя компрессия составляет 1,1 — 1,2 МПа. Норма! Однако двигатель расходует масла свыше 1 л на 1000 км
Оно и понятно, если принять во внимание износ колец, поршней и цилиндров. В чем же дело? Ответ прост, большое количество масла, проникающего в камеру сгорания уплотняет зазоры в зонах износа
Как видим, к результатам замеров следует относиться с осторожностью. И, чтобы во время ремонта не ошибиться в выводах следует знать, в каких случаях на результаты измерений можно с уверенностью положиться, а когда — только принять к сведению
В Таблице 1 указан перечень неисправностей и данные некоторых замеров компрессии при их наличии. Разумеется, эти данные имеют не конкретные значения, а только несколько облегчат определить направление поиска неисправности. Таблица 1. Некоторые дефекты и неисправности бензиновых двигателей, выявляемые измерением компрессии
| Неисправность | Признаки неисправности | Компрессия, МПа | |
| открытая заслонка | закрытая заслонка | ||
| Полностью исправный двигатель | Отсутствуют | 1,0-1,2 | 0,6-0,8 |
| Трещина в перемычке поршня | Синий дым выхлопа, большое давление в картере | 0,6-0,8 | 0,3-0,4 |
| Прогар поршня | То же, цилиндр не работает на малых оборотах | 0,5-0,5 | 0-0,1 |
| Залегание колец в канавках поршня | То же | 0,2-0,4 | 0-0,2 |
| Задир поршня и цилиндра | То же, возможна неустойчивая работа цилиндра на холостом ходу | 0,2-0,8 | 0,1-0,5 |
| Деформация клапана | Цилиндр не работает на малых оборотах | 0,3-0,7 | 0-0,2 |
| Прогар клапана | То же | 0,1-0,4 | |
| Дефект профиля кулачка распредвала (для конструкций с гидротолкателями). | То же | 0,7-0,8 | 0,1-0,3 |
| Повышение количества нагара в камере сгорания в сочетании с изношенными маслосъемными колпачками и кольцами | Повышенный расход масла с синим дымом выхлопа | 1,2-1,5 | 0,9-1,2 |
| Повышенный износ цилиндро-поршневой группы | Повышенный расход топлива и масла на угар | 0,2-0,4 | 0,6-0,8 |
Как проводят измерение?
Компрессия обязана замеряться на двигателях, набравших
свою рабочую температуру. Аккумулятор должен быть хорошо заряжен, проблемы со
стартером и другими электрическими узлами — отсутствовать. Иначе замеры нельзя
считать правильными.

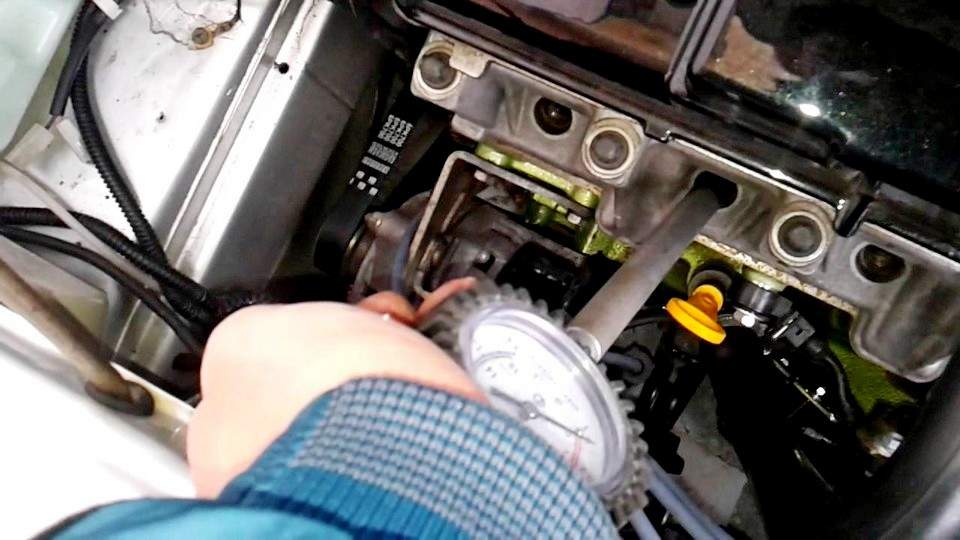

Измерения следует проводить с помощью специального
диагностического прибора. В его состав помимо стрелочного манометра со шкалой
0–4 МПа должно входить:
- гибкий шланг с резьбовым наконечником для
вкручивания в свечное гнездо; - обратный клапан, обеспечивающий
герметизацию во время 5–10 тактов накачивания максимального давления; - ручник — нужен для сброса воздуха, чтобы
обнулить показания; - переходники под различные резьбовые номера
‐ поскольку дизельные агрегаты мерятся через разные отверстия для форсунок или
свечей накала.
Можно также использовать простейший вариант прибора ‐
обычный манометр с клапаном и конусообразной резиновой фурмой. Но в процессе
измерения его надо вручную придерживать на свечном отверстии, так как шланг не
вкручивается. Да и показатель, который он выдаст в таких условиях, нельзя
считать оптимально верным. Куда правильнее использовать, пусть и дорогой, но
профессиональный инвентарь.
Наиболее точные результаты получаются на прогретом
двигателе. Ниже приводится подробный алгоритм действий:
- запустить силовой агрегат, довести рабочую
температуру до 80 градусов Цельсия; - скинуть бронепровода, вывернуть свечи
зажигания, на дизеле — форсунки; - обесточить топливный насос, вытащив нужный
предохранитель; - вкрутить насадку манометра в отверстие от
первой свечи; - открыть дроссель, выжав педаль
акселератора, и завернуть стартер несколько раз — 7–8; - снять показания с прибора;
- повторить процедуру на всех цилиндрах.
На дизельных силовых установках можно исключить
попадание горючего в масляный картер, отключив электронное управление
форсунками. На моторах с механической топливоподачей это делается с помощью
рычага отсечки, который взаимодействует с ТНВД.
Безупречными можно считать результаты, которые не
отличаются между всеми цилиндрами более чем на 1 бар. Это означает, что
поршневая группа и клапаны находятся в исправном состоянии. Если отличия
существенные — 2–3 бара и больше — повторите процедуру, но с залитым в
проблемные свечные отверстия 5 миллилитрами автола. Повышение значения скажет о
том, что неисправна поршневая группа, ведь смазка уплотняет прилегание колец.
Если ничего не изменится — прогорел клапан. Наконец, при показаниях ниже нормы
во всех цилиндрах, капитальный ремонт неизбежен. Здесь уже никакие тесты с
маслом не помогут — мотор придётся разбирать.
Что такое компрессия двигателя и чем ее измерить?
Компрессия в цилиндрах — является величиной максимального давления в цилиндре, которое создается в верхней мертвой точке (ВМТ) поршня.
Измеряется в величинах мер давления:
— она же физическая атмосфера (атм.) равна 360 мм. рт.ст.,
— техническая атмосфера (1 атм. = 1 кгс/кв.см),
В автомеханике сегодняшнего дня давление принято измерять в атмосферах и микропаскалях – Мпа.
Компрессия – величина физическая, это – давление. Ее нельзя путать, со степенью сжатия – это величина математическая, отношение объема камеры сгорания при нахождении поршня в ВМТ к общему объему цилиндра. Степень сжатия, в отличии от компрессии, измеряется дробью 1:12, 1:20 и т. д. Часто компрессия соответствует степени сжатия, но, например, в форсированных и турбированных двигателях эти величины значительно разнятся.
Зачем делать замер компрессии в двигателе? Для диагностики, она является косвенным указателем на проблемы в двигателе и измеряется специальными приборами, которые у мотористов так и называются – компрессометрами.
Какие бывают комперссометры?
Механические приборы для измерения компрессии, в свою очередь, бывают прижимными и ввертываемыми. Это, как правило, специально проградуированный манометр с жестким наконечником или гибким шлангом высокого давления. Прижимается к свечному отверстию или ввертывается по свечной резьбе вместо свечи.
Электронные — это мотор-тестеры, они изменяют не столько давление в самом цилиндре, сколько колебания значений электрического тока стартера в момент холостой прокрутки двигателя. Таким электронным прибором можно одновременно измерить компрессию всех цилиндров без выворачивания свечей, а заодно снять и множество других параметров.
Отечественные механические компрессометры довольно просты, а импортные являются настоящими наборами с комплектами переходников-адаптеров для измерений компрессии в двигателе любой марки и модификации автомобиля любого мирового производителя.
Анализ результатов замера компрессии
В зависимости от результатов замеров компрессии следуют и выводы-рекомендации по ремонту двигателя. Общее и равномерное падение компрессии во всех цилиндрах двигателя говорит о равномерном естественном износе деталей цилиндропоршневой группы и двигателя в целом.
Как определить неисправность поршневой на бензопиле.
Если компрессия одного цилиндра значительно отличается от компрессий в остальных, то на этот узел и следует обратить особое внимание. Негерметичность цилиндра может быть обусловлена, например, прогоревшим клапаном, тогда требуется разборка, притирка или замена клапанов
Нарушение герметичности может быть обусловлено просевшими поршневыми кольцами. В этих случаях механики говорят «кольца залегли». Падение давления может быть спровоцировано прогоревшей прокладкой между блоком цилиндров и головкой блока цилиндров двигателя. И в данном случае возможны не только падение компрессии, но и попадание охлаждающей жидкости в систему смазки и наоборот попадание масла в систему охлаждения.
Проверка бензинового двигателя
Чтобы получить точные показатели, перед диагностикой двигатель необходимо прогреть до 80-90 градусов. Далее следует отключить бензонасос, проверить функциональность стартера, открыть дроссельную заслонку и воздушный клапан. Перед работой следует убедиться, что аккумулятор полностью заряжен. После этого можно приступать к замерам, которые проводятся в несколько этапов:
Наконечник диагностического прибора нужно поместить в разъем свечи.
Стартером необходимо прокрутить двигатель
Делать это нужно до момента остановки повышения давления.
Важно, чтобы коленвал вращался на оборотах примерно 200 в минуту.
Остается снять показатели, опустить давление.. Минимальный показатель должен быть от 10 кг/см²
Для дизельного мотора эта цифра возрастает вдвое. Компрессия хорошо работающего двигателя варьируется в пределах от 9,5 до 10 атмосфер. Разница показателей цилиндров не должна превышать 1 единицу измерения
Минимальный показатель должен быть от 10 кг/см². Для дизельного мотора эта цифра возрастает вдвое. Компрессия хорошо работающего двигателя варьируется в пределах от 9,5 до 10 атмосфер. Разница показателей цилиндров не должна превышать 1 единицу измерения.
Проверить компрессию можно и альтернативными методами:
По особенностям работы карбюратора. Если воздух протекает, то дело может быть в неплотном прилегании клапана. При поломке головки цилиндра воздух будет просачиваться через верхнюю часть радиатора.
С помощью моторного масла
Жидкость заливается в цилиндр, после чего нужно обратить внимание на давление. Если оно увеличивается, то следует заменить кольца, если нет, то проблема в протекающем клапане либо прокладке головки цилиндра.
Чтобы выяснить причину падения компрессии, можно использовать метод подачи сжатого воздуха в цилиндр. Поршень элемента нужно поместить в положение около верхней мертвой точки. Затем с помощью компрессора подать воздух под давлением 2 атмосферы. В процессе диагностики следует включить 4 передачу, защитив автомобиль от перемещения с помощью колодок.
Если из соседнего свечного отверстия начинает поступать воздух, то дело в неисправности прокладки головного блока. Если он выходит через глушитель, то это означает, что прогорел выпускной клапан.
Компрессия двигателя: почему падает, как измерить и как поднять.
Движок автомобиля — агрегат весьма интересный. С одной стороны — он мощный: ведь его мощь — это лошадиные силы. А вот с другой — штука весьма хрупкая, поскольку чуть что — не работает весь автомобиль. И сегодня мы рассмотрим один из важнейших факторов работы двигателя — компрессия двигателя. Итак!
Что такое компрессия?
Это физическая величина, которая отображает максимальное давление, которое образуется за счет движения поршня от нижней мертвой точки до верхней
Теперь — внимание!Степень сжатия. — параметр, который задается ещё на заводе-изготовителе
А компрессия в цилиндрах — это величина, которая является сугубо эксплуатационным параметром. Таким образом, делаем вывод: показатели компрессии целиком зависят от адекватного состояния двигателя. То есть, они изменяются по мере того, как двигатель вырабатывает свой ресурс
— параметр, который задается ещё на заводе-изготовителе. А компрессия в цилиндрах — это величина, которая является сугубо эксплуатационным параметром. Таким образом, делаем вывод: показатели компрессии целиком зависят от адекватного состояния двигателя. То есть, они изменяются по мере того, как двигатель вырабатывает свой ресурс.
Пример: абсолютно новый движок имеет параметр степени сжатия, равный 10,5, а также компрессию в 11 атмосфер. В процессе износа колец, параметры сжатия остаются на прежнем уровне в 10,5. Но вот компрессия цилиндров неизменно падает и может снизиться вплоть до 6 атмосфер.
Как измерить компрессию цилиндров двигателя?
Для этого существует специальный прибор, который называется компрессометр. Измерение отображается в паскалях, кг/м кубический, барах и атмосферах. Суть поддержания компрессии — сугубо техническое состояние двигателя. В общем, если есть хоть малейшая разница в компрессии цилиндров (хотя бы в 1 атмосферу) — следует немедленно приступить к устранению проблем.
Если компрессия падает, то происходят следующие моменты:
1) сильно расходуется масло и топливо;
2) падает мощность двигателя;
3) двигатель работает очень не стабильно («кашляет», «звенит» и тд).
Признаки, которые говорят о падении компрессии, выглядят следующим образом:
1) при попытке завести двигатель вы сталкиваетесь с трудностями;
2) движок работает нестабильно;
3) цилиндры работают не все;
4) во время работы двигателя слышны хлопки;
5) увеличивается расход бензина и масла. В принципе, происходит то же самое, что указано чуть выше в статье.
Почему меняется компрессия в двигателе?
Причин достаточно, самые распространенные из них таковы:
1) неправильная регулировка клапанов, деформированы гидрокомпенсаторы теплового зазора; 2) сильный износ втулки, деформация стержня клапана, либо клапан мог прогореть; 3) разрушение или закоксованность поршневых колец, прогоревшая прокладка ГБЦ (ГБЦ — головка блока цилиндра); 4) нагар на днище поршня или загазованность стенок камеры сгорания.
Теперь по компрессометру. Есть два вида компрессометра: для бензиновых двигателей и для дизельных двигателей. Каждый прибор оснащен специальным адаптером-переходником. Такой переходник позволяет произвести диагностику на автомобиле абсолютно любой марки.
Следующим прибором, с помощью которого можно произвести замеры, является мотор-тестер. Используя данный прибор, можно обойтись без выкручивания свечей зажигания, например. Есть и ещё похожие приборы, например — компрессограф. Но после измерения и получения необходимых результатов, вы столкнетесь с вопросом: а что теперь делать? Как повысить компрессию в цилиндрах?
Методы решения проблем с компрессией напрямую зависят от типа неисправности. Например, если проблема возникает из-за некачественного масла, то масло следует использовать только качественное. Если проблема с кольцами — меняют кольца. И тд. В общем решение зависит от ситуации. И если у вас нет необходимого опыта, то рекомендуем воспользоваться услугами автосервиса. Если обратитесь сразу, то сэкономите не малую сумму денег, а также «здоровье» своего автомобиля.
Удачи!
Как измерить компрессию в двигателе без компрессометра
Проверка компрессии — это диагностическая процедура, которая дает нам определенную информацию о состоянии двигателя без его разборки и дефектовки. По показателям компрессии мы можем узнать, не нарушена ли герметичность цилиндров и насколько эффективно происходит сжатие топливно-воздушной смеси.
Если компрессия падает, то условия для нормального сгорания заряда нарушаются, и в работе ДВС начинают накапливаться проблемы (падает мощность, движок начинает троить, увеличивается расход топлива, могут появиться шумы и т.д.). Чтобы отдельные неприятности не переросли в целый ком серьезных проблем, нужно оперативно найти источник бед и устранить его.
Есть 2 способа сделать замер компрессии
: прибором под названием компрессометр и «ручным» методом. Конечно, прибор дает более точные результаты, но если его под рукой не оказалось, можно обойтись и так. С одной стороны, чтобы замерять давление в цилиндре, нужны некоторые навыки и знания, но с другой, ручной способ не такой уж сложный, и справиться с работой может даже «зеленый» водитель. Главное, следовать инструкции:
1. Выкручиваем все свечи зажигания, кроме одной: в первом цилиндре.
2. Поворачиваем коленвал так, чтобы поршень в первом цилиндре оказался в конце такта сжатия. Чтобы не промахнуться, сверяемся с метками.
3. Стараемся запомнить, с каким усилием проворачивался коленвал.
4. Затем вкручиваем свечу во второй цилиндр, вращаем коленвал. И так далее со всеми свечами.
Смысл этой процедуры — найти проблемный цилиндр. Логика здесь простая: где пришлось приложить меньше усилий, там компрессия понижена. Т.е. проблема в том цилиндре, где после установки свечи зажигания коленвал крутился легче всего.
Если же нужны точные показатели компрессии, то здесь поможет только компрессометр. Порядок работы (понадобится еще помощник):
1. По технической документации узнаем конкретное значение компрессии для конкретного двигателя. Проверяем, чтобы стартер был исправен, а АКБ полностью заряжена — это важные условия!
2. Прогреваем движок до рабочей температуры (должен включиться вентилятор охлаждения).
3. Теперь аккуратно выкручиваем свечи зажигания.
4. Наконечник компрессометра плотно вставляем в свечное отверстие.
5. Помощник выжимает педаль газа и прокручивает двигатель стартером 3-4 сек.
6. Полученные показания сверяем с рекомендуемыми.
Допустим разброс данных до 0,1 от максимального показателя. Если же давление в каком-либо цилиндре упало на 15 % и более, то определенно стоит искать неисправность. При этом нужно понимать, что дальше ездить на такой машине как минимум нерационально: детали неисправного цилиндра будут и дальше изнашиваться, двигатель начнет работать еще хуже, а из-за разжижения масла (неизбежно при низкой компрессии) износ мотора ускорится в разы.
Что же вызывает падение давления в двигателе?
Одна из самых часто встречающихся причин — износ, повреждение или залегание поршневых колец. Проверить их состояние можно даже без разбора ДВС. Для этого понадобятся моторное масло, шприц и свечной ключ.
В цилиндр с низкой компрессией через отверстие для свечей заливается шприцем 20-30 мл масла, отверстие закрывается и двигатель прокручивается стартером, чтобы масло разлилось по цилиндру. После этого делаются повторные замеры давления в цилиндре. Если показатель стал существенно выше, то, скорее всего, проблема кроется в поршнях, кольцах или стенках цилиндров.
Если же показатель повысился не сильно, то повреждены могут быть клапаны, поршневые кольца или прокладка ГБЦ.
Если же показатели компрессии вообще не изменились, значит, нарушена герметичность камеры сгорания. Это может быть следствием неплотного прилегания клапанов к седлам или трещин в блоке цилиндров или ГБЦ.
Выбираем компрессометр
Очень Важным является момент, какой двигатель установлен на Вашем авто, бензиновый или дизельный.
Бензиновый двигатель.
В данном случае, достаточно приобрести не дорогой компрессометр с резьбовым наконечником, который можно вкрутить в свечное отверстие. Если будет наконечник без резьбы, то Вам придется его вжимать, а это не удобно и показания компрессометра будут не точными.
Обратите внимание на место положение клапана фиксации давления. В качественных компрессометрах он находится непосредственно в наконечнике, который вставляется в свечное отверстие, а не под самим манометром
Это позволит Вам получить более точные измерения, без занижений показаний.
Дизельный двигатель.
В данном случае ситуация на много сложнее и самостоятельно проводить такие измерения не рекомендуется по нескольким причинам:
- Необходимо снимать свечи накаливания или форсунки. Не каждый водитель это сможет сделать и не у каждого есть специальный инструмент для выполнения таких работ;
- Вам понадобится специальный переходник, который покупается отдельно или может уже входить в комплект дорогих компрессометров.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция
В таком случае Вам лучше обратиться в автосервис.
Можно приобрести импортный компрессометр, который изначально снабжен большим количеством переходников для различным марок автомобилей, но стоит такой комплект не дешево и используется в основном в автосервисах.
Тестер для замера потери давления в цилиндрах двигателя
Устройство тестера
Выглядит тестер следующим образом. Два манометра подключены к общему каналу. В канале установлен жиклер который. Жиклер дает возможность подавать фиксированное количество воздуха в камеру сгорания. Которое измеряется манометром в процентном соотношении от допустимой нормы потери воздуха в цилиндре. Первым прибором мы устанавливаем давления воздуха идущее от компрессора. Для бензиновых двигателей оно составляет 5 bar. Второй прибор показывает давление, создаваемое в цилиндре. С учетом возможных потерь. Шкала разделена на три зоны:
- Зеленая — допустимые потри давления
- Желтая — критичное падение давления
- Красная — не допустимое падение давления
Применение тестера
Тестер подключается к компрессору. Который создает необходимое давление воздуха. С другой стороны шланг соединяется с камерой сгорания через переходники в свечное отверстие.
Условия проведения замера
Они такие же как и при использовании компрессометра. Добавляется толь ко то что замер производится при нахождении поршня цилиндра в ВМТ . Как и при регулировки клапанов. То есть клапана должны быть полностью закрыты. Для проведения измерения давления придется в каждом цилиндре выставлять поршень в такте сжатия.
После того как поршень в измеряемом цилиндре подведён в ВМТ прибор соединяется с камерой сгорания и на него подается давление воздуха от компрессора. При помощи крана выставляется давление в 5 bar. На первом манометре. Второй прибор уже показывает потерю давления.
В зеленой зоне все нормально
Желтая зона требуют внимания.
Красная зона требуется ремонт
Анализ показаний прибора
С применением данного прибора уже можно сориентироваться где именно возникла потеря давления. Прорывающийся воздух будет создавать шум
- Если воздух слышен при открытии масло заливной пробки. Значит потеря давления происходит через поршневые кольца в картер двигателя
- Потери воздуха слышны в выхлопной трубе. Нет герметичности в выпускном клапане
- Воздух во впускном коллекторе значит проблема с впускным клапаном.
- Бурление в расширительном бачке системы охлаждения. Прогорела прокладка либо трещина в гильзе или головке блока.
Тестер для замера давления в цилиндрах как диагностический прибор даёт больше информации чем просто проверить компрессию в двигателе. Можно уже диагностировать конкретную неисправность. И планировать возможный ремонт.
Как выполняется раскоксовка
Закоксовка колец является наиболее частой и вероятной причиной того, почему в цилиндрах наблюдаются разные показатели компрессии. И любой автомобилист должен знать, как подобная проблема решается своими руками.
Допустим, вы заметили падение компрессии. Залили в цилиндр масло, сделали повторные замеры и увидели, что компрессия поднялась. Вывод очевидный: кольца сломались, либо залегли.

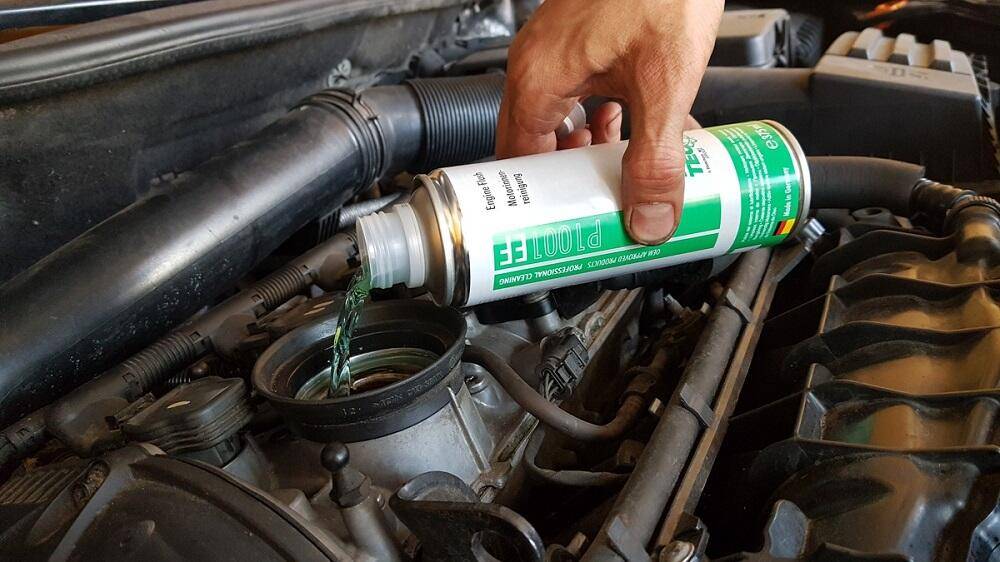

Для качественной раскоксовки предварительно подготовьте специальную жидкость для промывки. Её можно купить в любом магазине автомобильной химии.
Альтернативный вариант — это самодельная промывочная жидкость, которая состоит из керосина и ацетона, смешанных в равных пропорциях.
Подготовив промывочный состав, действуйте по инструкции:
- прогрейте двигатель до рабочей температуры;
- открутите и снимите все свечи зажигания;
- установите все имеющиеся поршни в ряд, используя ключ для проворачивания коленвала, а также пруты одинаковой длины;
- с помощью шприца залейте во все цилиндры указанное производителем количество омывающей жидкости;
- обычно требуется по 50-70 мл;
- накройте отверстия свечей тряпками и оставьте в таком состоянии на 10-14 часов;
- периодически шевелите ваши поршни, слегка прокручивая коленвал в разные направления;
- продуйте цилиндры, прокрутите коленвал стартером, что позволит избавиться от остатков жидкости;
- верните свечи на место;
- запустите двигатель;
- дайте мотору некоторое время поработать на холостых оборотах (5-8 минут);
- отправляйтесь на трассу, чтобы дать мотору большую нагрузку для удаления оставшегося нагара.
Запуск двигателя может происходить с затруднениями. А после пуска из выхлопной трубы наверняка будет выходить густой чёрный дым.
Это признаки того, что вы всё делаете правильно и способ действительно работает.
Завершив поездку, ещё раз проверьте показатели компрессии. В том случае, если параметры нормализуются во всех цилиндрах и станут примерно одинаковыми, с разницей не более 1 единицы, тогда остаётся лишь поменять масло.
Если проблемный цилиндр стал лучше, но показатели всё равно неудовлетворительные, повторите промывку. Но жидкость заливайте уже только в этот цилиндр.
Таким образом удаётся устранить проблему закоксовки и залегания колец. Но всё равно ещё придётся определить, почему это залегание произошло.
К сожалению, когда раскоксовка нужного эффекта не даёт, единственный вариант — это сложные ремонтные работы. При этом предстоит снять ГБЦ, заменить прокладку или другие компоненты блока, включая поршни и всё те же повреждённые кольца.
Кто сталкивался с такой проблемой? В чём была причина? Как её удалось решить? Своими силами или с помощью автосервиса?
Всегда ли отсутствие давления говорит о неисправности?
Прежде чем рассматривать основные причины и признаки этого явления, разберемся, как влияет данный параметр на общую работоспособность двигателя. Если давление в смазочной системе ДВС ниже нормы, рассчитанной заводом-изготовителем, то практика показывает, что компоненты ДВС будут чрезмерно изношены. Но если говорить о компрессии, то это не всегда так. Когда происходит сопряжение колец на поршнях с цилиндрами, то смазка очень важна – она собирается на стенках цилиндра. За счет масла уплотняются зазоры между кольцами и цилиндрами.
Когда в цилиндрах сгорает не весь объем горючей смеси, это будет приводить к большому расходу топлива. Если вышла из строя одна или несколько свечей зажигания, то бензин, поступающий в камеру сгорания, будет смывать масло со стенок цилиндра. Данное топливо является отличным растворителем. Если смазки в цилиндре нет, если нет давления в системе смазки, то масло уже не сможет достаточно уплотнять зазоры в цилиндре. Поэтому воздух под большим давлением и газы, образующиеся при сгорании топливовоздушной смеси, будут попадать в картер. Это приведет к тому, что в 4-, 6-, а также 8-цилиндровом двигателе компрессия резко снизится, а затем и вовсе упадет.
Если компрессия находится на уровне даже выше, чем необходимо, это тоже будет причиной повышенного расхода масла. Из-за высокой масляной компрессии износ колец будет происходить интенсивнее. Зазоры, что в процессе работы двигателя неминуемо образуются, отлично уплотнятся смазкой, которой много. В данном случае нужен срочный ремонт. Однако по факту компрессия не покажет данную проблему.
Поднял компрессию — увеличил мощность: сказка вторая
Не совсем так. Компрессию можно поднять двумя способами — увеличить степень сжатия или уменьшить протечки из камеры сгорания. Посмотрим, что будет в каждом случае: в нашем распоряжении стенд.
Для начала уменьшим объем камеры сжатия. Проще всего для этого прошлифовать нижнюю плоскость головки цилиндров. У базового мотора «одиннадцатого» ВАЗа рабочий объем цилиндра чуть больше 370 кубиков. При штатной степени сжатия 9,8 объем камеры сжатия составит 42,6 см³. Можно посчитать, что, сняв 2 мм с посадочной поверхности головки блока цилиндров, мы уменьшаем объем камеры сжатия на 5,1 см³. Новая степень сжатия составит 11 единиц, то есть на 1,2 выше, чем у базового мотора. А теперь, просто из интереса, уберем еще 2 мм. Степень сжатия возрастает уже до 12,6. В учебнике находим нужную формулу и получаем: термический КПД цикла поршневого двигателя теоретически должен вырасти в первом случае минимум на 4%, во втором — на 9%. Здорово!
А теперь ставим эти головки на стендовый мотор и снимаем моментные характеристики. Снижение расхода топлива существенно меньше, чем обещала теория, — на 2,5% в первом случае и на 4,5% во втором. Причем эффект более выражен в зоне малых нагрузок. Прибавка мощности еще меньше: от силы 2–3%, причем в зоне малых и средних оборотов. А на высоких — никакого эффекта…
Все ясно: с увеличением степени сжатия резко растет давление в цилиндре, этот рост провоцирует детонацию, ее ловит соответствующий датчик — и сдвигает угол опережения зажигания назад. Следовательно, мощность падает. А потому и теоретический эффект существенно уменьшается. Зато растут температуры на выпуске, — стало быть, риск пожечь клапаны и поршни с таким мотором значительно выше.
Способ второй — уменьшаем протечки. Пойдем от обратного: сравним, что станет с моментной характеристикой, если заменить кольца такими, чтобы зазоры в них стали больше, скажем, раза в два.
Сделали. Для нового мотора — всё нормально, для всех цилиндров компрессия 13,2…13,4 бар. Для испорченного кольцами с большими зазорами — 10,8…11,1. А что показали замеры мощности? В зоне малых оборотов мощность испорченного мотора чуть-чуть упала, но когда перешли 2500 об/мин, кривые момента практически слились. Всё потому, что протечки из камеры сгорания в картер, которые должны бы снизить мощность, заметны только на малых оборотах, а на высоких их масса за один цикл резко падает, ведь с уменьшением времени цикла при увеличении частоты вращения коленчатого вала уменьшается и время на протечку.
Компрессия резко выросла, а мощность — нет. Вместе с компрессией проснулась детонация, и угол опережения зажигания пришлось сдвигать назад. А он влияет на мощность сильнее.
Как проверить уровень?
Чтобы узнать о маленькой или слабой компрессии на свечи в первом, во втором или в другом цилиндре мотора, необходимо придерживаться следующих правил:
- силовой агрегат должен быть раскручен стартером до предельно высоких оборотов, для этого надо снизить вероятность потери энергии;
- процедура не должна проводиться на холодном двигателе, чтобы обеспечить максимальное сопряжение при температурах, наиболее близких к рабочим;
- предварительно нужно отключить и выкрутить свечи из цилиндров, чтобы не допустить образования сопротивления вращению;
- нужно отключить подачу горючего, чтобы моторная жидкость не смывалась со стенок цилиндров;
- необходимо максимально зарядить аккумуляторную батарею для эффективной раскрутки коленвала.
С помощью компрессометра
Для проверки уровня комперссии с помощью копрессометра:
- Нужно прогреть автомобиль до рабочей температуры
- Сбросить уровень давления в топливной рампе. После — необходимо опять запустить силовой агрегат.
- Следующим этапом диагностики, который позволит понять причину падения компрессии, будет демонтаж наконечников, расположенных на свечах зажигания.
- На следующем этапе нужно проверять, упала ли компрессия во всех четырёх цилиндрах мотора.
Таблица: результаты измерения
| Причина проблемы | Признаки неисправности | Уровень компрессии, МПа | |
| Заслонка полностью открыта | Заслонка закрыта | ||
| Силовой агрегат исправен | — | 1,0-1,2 | 0,6-0,8 |
| Трещина или другой дефект в перемычке поршня | появление синего дыма из глушителя, увеличенное давление в картере | 0,6-0,8 | 0,3-0,4 |
| Прогар поршня |
| 0,5-0,5 | 0-0,1 |
| Залипание колец в канавках поршня |
| 0,2-0,4 | 0-0,2 |
| Задир поршневого элемента и цилиндра |
| 0,2-0,8 | 0,1-0,5 |
| Деформирование клапана | Один или несколько цилиндров двигателя не могут работать на небольших оборотах | 0,3-0,7 | 0-0,2 |
| Прогар клапана | Один или несколько цилиндров двигателя не могут работать на малых оборотах | 0,1-0,4 | |
| Залипание клапана | Один или несколько цилиндров двигателя не могут работать на невысоких оборотах | 0,4-0,8 | 0,2-0,4 |
| Появление дефекта на профиле кулачка распределительного вала (для двигателей, оснащённых гидротолкателями) | Один или несколько цилиндров двигателя не могут работать на невысоких оборотах | 0,7-0,8 | 0,1-0,3 |
| Увеличение объёма отложений и нагара в камере сгорания вместе с износом колец и маслосъёмных колпачков | Увеличенный расход моторной жидкости, из выхлопной трубы идёт синий дым | 1,2-1,5 | 0,9-1,2 |
| Естественный износ элементов поршневой группы | Увеличенный расход моторной жидкости, из выхлопной трубы идёт синий дым | 0,6-0,9 | 0,4-0,6 |
Проверка маслом
Проверка маслом осуществляется с помощью 15-20 грамм смазки, которая заливается в некорректно работающий цилиндр.
После чего необходимо произвести проверку:
- тепловых зазоров клапонов на каждом цилиндре;
- мотора;
- смазочного материала.
Затем производится сборка мотора и его запуск, выполняется диагностика расширительного бачка охладительной системы.
Видео: проверка компрессии без использования компрессометра
Канал «Секретный ГАРАЖ» представил видеоролик, в котором показан способ проверки давления в цилиндрах мотора без использования компрессионного оборудования.
