Что будет если отключить адсорбер, как правильно удалить без вреда для двигателя

Как работает адсорбер и клапан

Содержимое адсорбера

Схема действия автомобильного адсорбера достаточно проста, однако есть в ней отдельные нюансы, которые рекомендуется знать каждому автомобилисту. Поэтому остановимся на этом вопросе подробнее.

Пары бензина, будучи легче воздуха, поднимаются в верхнюю часть бензобака. Здесь их задерживает сепаратор, объединенный с гравитационным датчиком. Здесь определенная часть паров конденсируется и в жидком состоянии стекает обратно в бак.

Однако определенная доля бензиновых испарений способна проходить через гравитационный клапан и сепаратор и в результате попадает в адсорбер. Здесь она задерживается угольным фильтром, конденсируется в промежутках между крупными угольными гранулами и сохраняется до момента запуска двигателя.

Если же двигатель запущен, то электромагнитный клапан открывается и пропускает накопленный в полости адсорбера бензин в магистраль впускного коллектора либо в систему дросселя. Смешиваясь с воздухом, поступающим через дроссельную заслонку, бензиновые пары в виде готовой топливно-воздушной смеси подаются в цилиндры.

Статья в тему: Гидроблок (клапанная плита, гидроплита) АКПП

Как видно, принцип работы адсорбера достаточно прост и понятен, однако эффективность его работы в разных автомобилях может быть различной – это во много обусловлено использованием адсорбирующих модулей различного типа.

Назначение и принцип работы

Адсорбер – представляет собой емкость, наполненную активированным углем, который выполняет функцию фильтрующего элемента. Этот элемент является основной частью EVAP — Evaporative Emission Control (системы улавливания паров бензина).

Система была интегрирована в топливную систему автомобилей с нормами Euro-2 и выше. Т.е. вы не увидите адсорбер на ВАЗ классике и даже модели 2108, не говоря уже про Москвич, Волгу 3110 и т.д.

Цель – уменьшить вредные выбросы в атмосферу и исключить запахи бензина в салоне автомобиля.

Но не смотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:

Патрубков: подвода воздуха, вакуумный, отвода паров бензина.
Сепаратора – здесь пары конденсируются и сливаются назад в бак.
Гравитационный (аварийный) клапан – блокирует перелив топлива при опрокидывании машины.
Электромагнитный клапан (или вакуумный клапан – к примеру, стоит на некоторых моделях Ниссан) – один из важных элементов (подробности дальше).
Других дополнительных устройств (зависит от модели авто).

Пары топлива скапливаясь в бензобаке должны куда-то деваться. В старых машинах они через специальную трубку уходили в атмосферу. В современных же транспортных средствах топливные баки изолированы от внешней среды.

Пары бензина, через отдельно отводящий патрубок, поступают в адсорбер конденсируются там в виде топлива, которое возвращается снова в бак или во впускной коллектор. В первом случае процесс происходит при заглушенном двигателе, во втором – при работающем.

Как только машина завелась, ЭБУ подается сигнал на электромагнитный клапан. Последний открывается и происходит продувка активированного угля (сорбента). Пары топлива «извлекаются» из сорбента сразу же попадают в специальный ресивер, а затем в камеру сгорания.

Для чего нужен адсорбер

Экологические стандарты предусматривают ограничение выхлопных газов, которые выбрасываются в атмосферу транспортными средствами. С каждым годом нормы ужесточаются. Производителями автомашин были придуманы специальные устройства, которые защищают природную среду от отработанных газов из двигателей внутреннего сгорания.

Такие устройства называются адсорбер. Хотя правильно звучит как «Абсорбер» от латинского слова «Absorbeo» – «поглощать». Эти приборы устанавливаются на бензиновые моторы всех транспортных средств.

Так выглядят адсорберы для различных марок автомобилей:

Адсорбер ВАЗ

Адсорбер Audi

Адсорбер Toyota

Новичков автовладельцев часто интересует, где стоит система EVAP. Так называется оборудование, которое устанавливается в автомобили и является уловителем вредных паров. В него входит клапан абсорбера.

Клапаны адсорбера различных моделей:

Клапан адсорбера Тойота

Клапан адсорбера Ауди

Клапан адсорбера ВАЗ

EVAP расшифровывается, как Evaporation Emission. На русском означает систему вентиляции бензобака. Происходит от латинского слова – Эвапорация или испарение.

Внимание! Адсорбер – второстепенный узел в двигателях автомобилей. Но его поломка негативно сказывается на моторе и его комплектующих. Эксперты советуют при появлении признаков неисправности этого аппарата обратиться в сервис-центр по ремонту машин

Эксперты советуют при появлении признаков неисправности этого аппарата обратиться в сервис-центр по ремонту машин.

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

не приходят импульсы на клапан
неисправность обмотки клапана
заклинивание клапана в открытом положении
заклинивание клапана в закрытом положении

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке «управление механизмами — тест клапана продувки адсорбера». При нажатии на кнопку «ВКЛ» в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

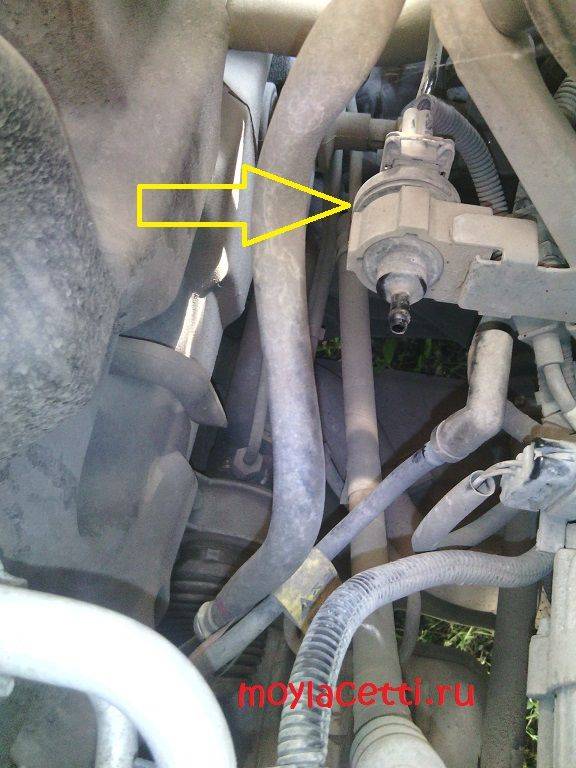

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

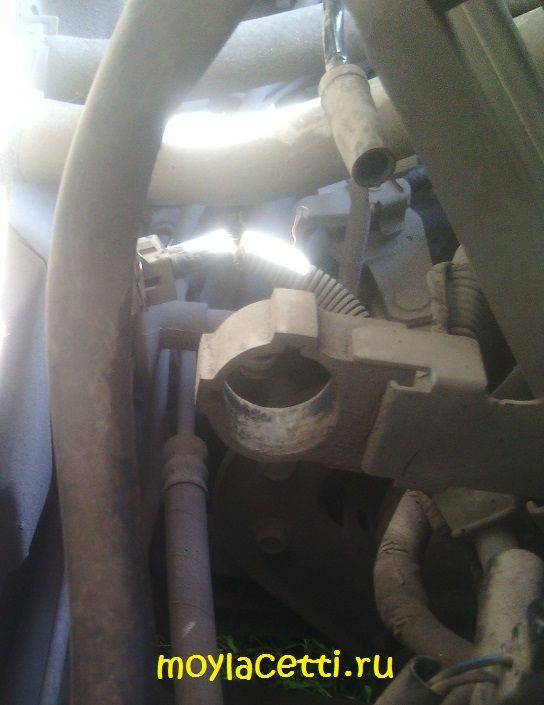

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

Также необходима емкость с водой.

Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

И подключаем к разъёму клапана адсорбера

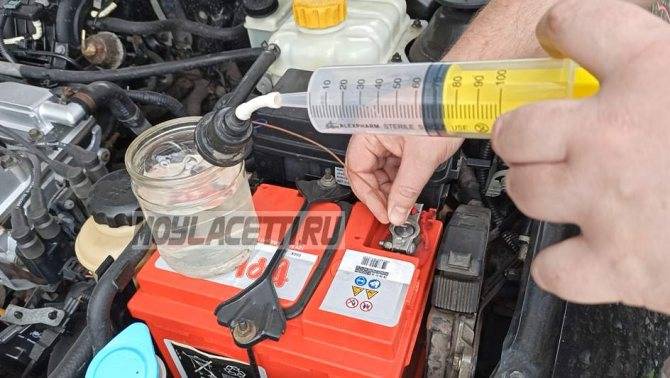

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.

В воде при этом будут видны пузыри воздуха

Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Что такое адсорбер, для чего нужен и как он работает? Замена адсорбера ВАЗ 2110 своими руками

Согласно Евростандарту экологии Евро-3 , выброс в атмосферу углеводородных паров, которые возникают при испарении бензина — запрещен. Учитывая это, учеными было придумано устройство, которое позволяет улавливать и нейтрализовать вышеописанные пары.

Этим спасительным устройством стал так называемый адсорбер или как его некоторые называют — абсорбер (от слова абсорбент — способный впитывать, от части, такое название также можно считать правильным), его устанавливают в топливную систему автомобиля с целью устранения вредных паров, которые возникают в результате испарения бензина.

Сегодня, мы постараемся ответить на наиболее популярные вопросы, связанные с адсорбером, для того чтобы вы узнали, что это, для чего нужно и как работает адсорбер топливной системы. В качестве примера мы возьмем ВАЗ 2110.

В качестве абсорбента, который впитывает углеводородные испарения выступает уголь, которым наполняют резервуар адсорбера. Откуда берутся пары? Пары, как уже было сказано выше, выделяет бензин из-за нагревания топлива и постоянного взбалтывания во время движения пары поднимаются вверх, затем, через отверстие в горловине бака поступают в сепаратор. В сепараторе пары конденсируются и стекают обратно в бак, а часть газов, не успевшая перейти из газообразного состояния в жидкое или попросту говоря стать конденсатом, поступает по паропроводу в гравитационный клапан и непосредственно в адсорбер, которые он нейтрализует при помощи активированного угля. Процесс этот происходит в момент, когда мотор не работает.

Если же двигатель работает, система управления путем открытия электромагнитного клапана выполняет продувку адсорбера, после чего вредные пары вместе с воздухом выбрасываются во впускную трубу, где они сжигаются.

Польза от такой системы двойная, т. к. прежде всего не происходит загрязнения атмосферы вредными испарениями, кроме того, происходит экономия топлива, поскольку, бензин не испаряется, а возвращается через сепаратор в бак.

Из чего состоит адсорбер ВАЗ 2110?

Трубки и шланги пароотвода;
Трубка для слива бензина;
Продувочный клапан;
Сепаратор;
Гравитационный клапан;
Адсорбер (активированный уголь).

Распространенные неисправности адсорбер топливной системы

Как и любой фильтр. а адсорбер можно назвать фильтром, со временем происходит загрязнение фильтрующего элемента, после чего производительность этого устройства снижается.

Признаки неисправности адсорбера:

Избыточное давление в топливном баке. Это происходит из-за того, что парам бензина некуда деваться и бак попросту распирает . Признак избыточного давления в баке — шипение во время откручивания крышки заливной горловины бака.
Холостые обороты двигателя могут начать плавать .

Где расположен адсорбер на ВАЗ 2110?

Для того чтобы найти адсорбер необходимо поднять капот, и посмотреть в левый ближний угол, там вы увидите небольшую черную баночку цилиндрической формы.

Замена адсорбера ВАЗ 2110 — процедура несложная, заключается она в том, чтобы купить новый адсорбер, снять старый и подключить все шланги в соответствии с тем как они были подключены.

Как правильно называть адсорбер или абсорбер?

Обе концепции существуют в мире. Но несмотря на то, что «сорбео» и «абсорбео» переводятся с латинского алфавита почти одинаково: адсорбер — (от латинского Ad — он, с и sorbeo — абсорбирующий) и абсорбер — (от латинского абсорбео — I впитывают), смысловая нагрузка у обоих слов разная.

В нашем случае это адсорбер, поскольку это устройство, поглощающее газообразные или растворимые вещества своей твердой поверхностью, не подвергаясь химическим реакциям. Бывают аппараты периодического и непрерывного действия.
А абсорбер — это аппарат, который полностью поглощает газы (пары) внутри с последующей химической реакцией, в результате которой одно из веществ полностью поглощается специальной жидкостью (абсорбером).

Поэтому для нашей ситуации верным будет первый вариант.

Проверяем работоспособность адсорбера

Чтобы удостовериться, что неисправность связана именно с клапаном этого элемента, можно отправить авто на полную диагностику. Но, это дорого, поэтому попробуем сначала самостоятельно выявить возможные проблемы.

Прежде всего, нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв управления цепи». Если все нормально, то воспользуется ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

Поднять капот машины и найти нужный клапан.
Отсоединить от этого элемента жгут с проводами. Для этого нужно сначала отжать специальный фиксатор креплений колодки.
Проверить, идет ли на клапан напряжение. Для этого необходимо включить мультиметр и переключить его в режим вольтметра. После этого черный щуп прибора подсоединяется к массе авто, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. На следующем этапе необходимо завести мотор и посмотреть, какие показания выдает прибор. Напряжение должно быть таким же, как в аккумуляторе. Если его и вовсе нет или оно слишком маленькое, то вероятно придется искать более серьезную проблему. Если с напряжением все хорошо, то можно переходить к следующему шагу.

Демонтировать клапан продувки. Чтобы его снять нужно при помощи отвертки немного ослабить крепление хомутов. После этого можно будет легко сдвинуть клапан чуть вверх и по небольшому кронштейну плавно его вытащить. После этого устройство нужно подключить напрямую к клеммам АКБ. Один провод идет на клапан продувки (на «+»), а второй – подключается к «минусу». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не произошло щелчка, то клапан полностью вышел из строя и лучше всего его заменить.

Рекомендуем: Назначение и 4 типа устройства главной передачи в автомобиле: 9 требований к работе ГП

Как заменить?

Самостоятельно заменить данную деталь не представляет особого труда. Если признаки неисправности адсорбера налицо, не сомневайтесь – меняйте. Это займет всего лишь несколько десятков минут. Итак, покупаем нужную запчасть (а стоит она недорого). Нам понадобятся несколько хомутов, болтов, инструменты. Да, и не забудьте заменить шланг, так как он тоже может быть «порепанным».

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер

Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Неисправности, проверка и ремонт

Система вентиляции очень надёжна, но проблемы встречаются и здесь. В основном они связаны со старением деталей, может нарушаться герметичность магистралей, корпуса или происходить нарушения в работе клапана продувки. При этом наблюдаются как внешние признаки неисправности адсорбера, так и замеченные системой изнутри, с высвечиванием сигнала ошибки на приборной панели, запоминанием её кода и переходом в аварийный режим.

Как правило, первым проявлением становится нестабильная работа двигателя после прогрева, когда должна начаться продувка, но этого по каким-то причинам не происходит. Возникает либо подсос дополнительного воздуха, что ведёт к увеличению оборотов, поскольку этот воздух не учтён расходомером, либо наоборот, система предполагает выдачу смеси со стороны клапана в коллектор, но его нет, двигатель не реагирует как ожидалось.
Изменение состава смеси вызовет провалы в работе двигателя, особенно в момент перехода от холостых оборотов к средним. Эти же нарушения приводят к тому, что почти всегда сопровождает проблемы с системой питания — падает тяга, и увеличивается расход. Причём диагносты часто забывают про адсорбер и пытаются искать неисправность в другом месте.
Для уточнения причин блок управления выдаёт коды ошибок, они обычно сосредоточены в диапазоне от P0440 до P0455. Программа сканирования всегда расшифрует коды и намекнёт, где искать неисправность.

Методика, как проверить адсорбер, достаточно проста. Прежде всего, надо убедиться в герметичности корпуса, создавая разрежение последовательно на каждом из патрубков, перекрывая прочие. Затем исключается засорение воздушного шланга, который работает не в самых лучших условиях по пыли и грязи, особенно если он был сорван со своего штатного места.

Клапан продувки проверяется тем же методом, на разрежение. Обычно клапаны нормально закрыты, то есть они не должны пропускать воздух, если на него не подаётся питание. И наоборот, когда на разъёме есть сигнал, клапан открывается с характерным щелчком. При нормальной работе в режиме модулирования он должен издавать хорошо слышимый треск. Особенно удобно проверять клапан, подключив к диагностическому разъёму адаптер под управлением программы, позволяющей изменять частоту управляющего сигнала. Зависшие в одном положении и закисшие, или утратившие быстродействие из-за износа и загрязнения клапаны могут реагировать на одиночные срабатывания, но не работать со штатной частотой. Ремонтировать клапаны смысла нет, они недорого стоят, их проще и надёжней менять на новые.

Сам адсорбер обойдётся несколько дороже, особенно если это не простейшее изделие неизвестного производителя, а полноценный прибор со способностями оригинала. Но заменить его придётся, система вентиляции бака настолько глубоко интегрирована в питание автомобиля, что введение в неё изменений, всевозможных заглушек и обходов может обойтись значительно дороже. Куда спокойней установить новые детали, заменить клапан и шланги, после чего забыть о вентиляции на долгое время. К тому же всё, что касается системы питания, то есть бензина, обладает большой пожароопасностью, экономия тут недопустима. Разрушение «левого» адсорбера, наполненного концентрированными парами в горячем подкапотном пространстве, может уничтожить автомобиль.

Ответ на поставленный ранее вопрос, что такое адсорбер в автомобиле и для чего он нужен, можно дополнительно прояснить в приложении к конкретному автомобилю. Конструкции различаются значительно, возможно какие-то узлы в обзоре и не освещены. Но они имеют второстепенное значение, сами физические принципы, положенные в основу экологичности хранения запаса топлива в автомобиле, для всех машин примерно одинаковы.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

Отключите разъем питания от клапана.
Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.

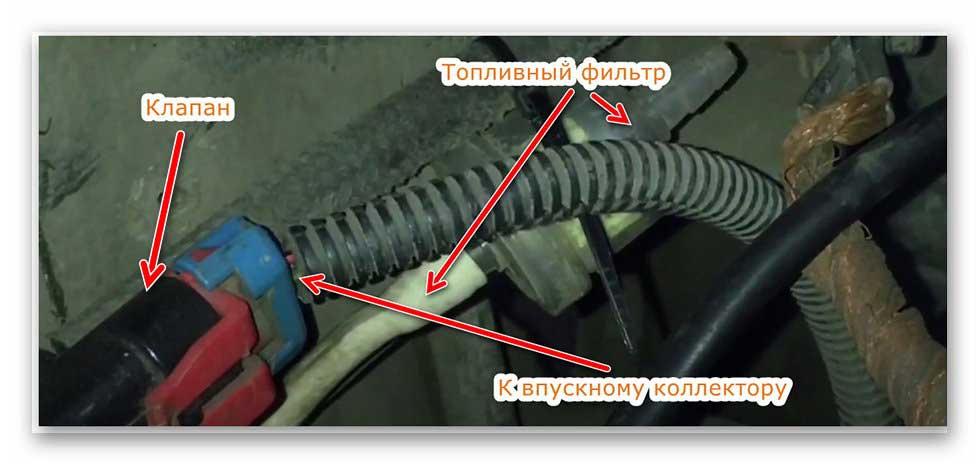

На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

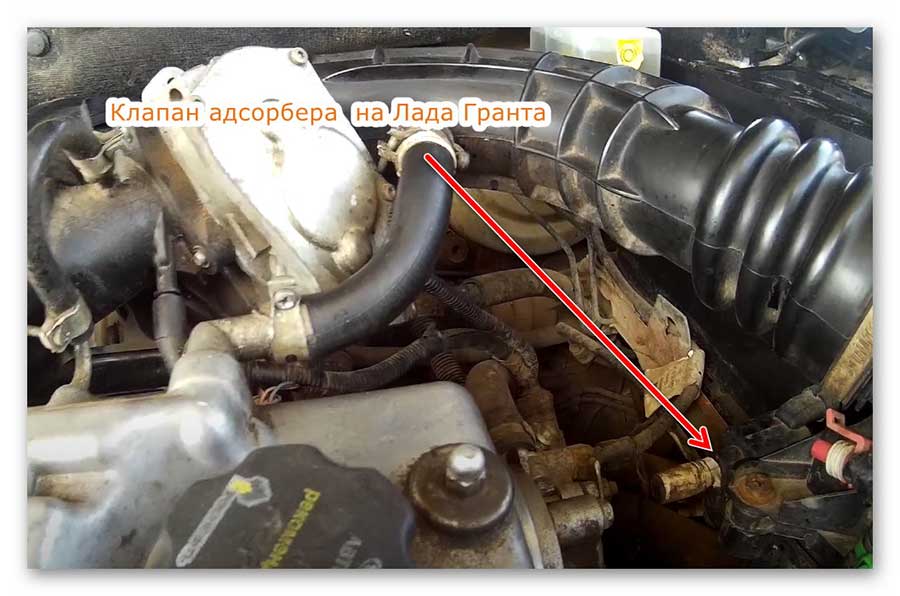

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
Найдите адсорбер, отсоедините от него патрубки и заглушите.

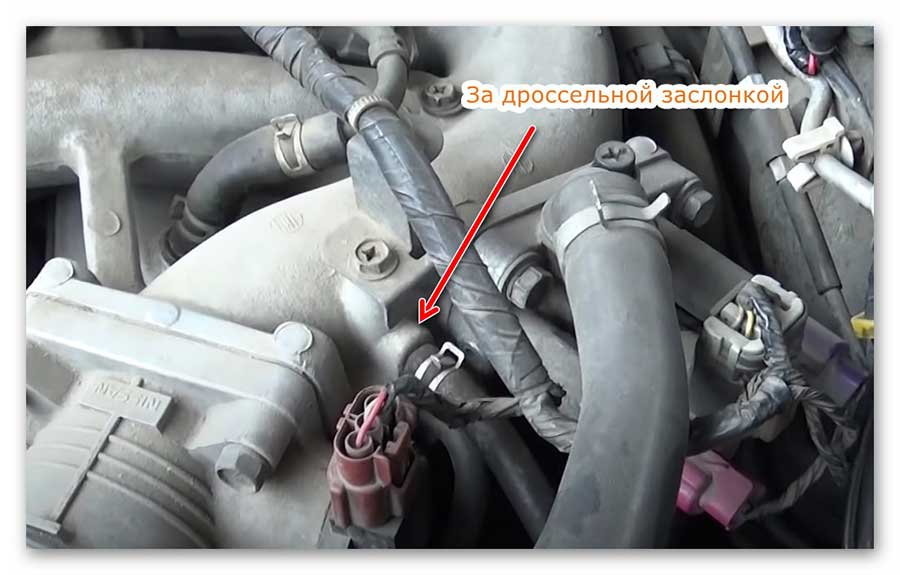

Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.

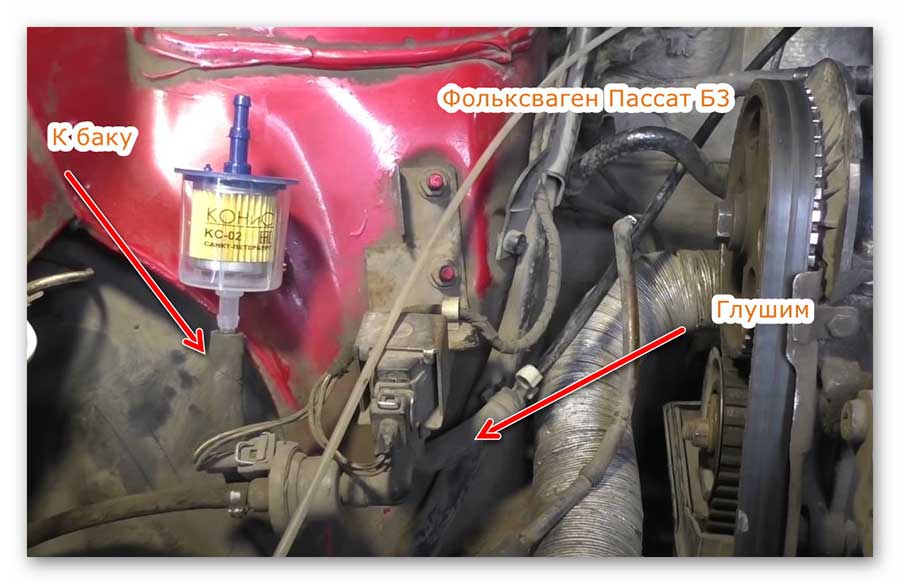

На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: ГБО третьего поколения, особенности конструкции, установка и подключение

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Признаки неисправности клапана адсорбера(абсорбера)

Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя. Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора

Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Назначение и принцип работы клапана продувки адсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы

Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.

Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

READ Как установить программу глобус на компьютер

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.

При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Клапан абсорбера можно отрегулировать.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.

Однако, как проверить клапан адсорбера на наличие поломок?

Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.

Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера»

Признаки, по которым можно механически определить неисправность клапана адсорбера:

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Заключение

Адсорбер – что это за устройство? В данной статье вы выяснили, какую важность для автомобиля представляет данный элемент, а также из каких конструктивных элементов он состоит. Адсорбер устроен таким образом, что напрямую связывается с катализатором

И пока машина прогревается, он собирает пары бензина в топливном баке, чтобы они не проникли в выпускной коллектор (проникновение испарений в холодный катализатор автомобиля нежелательно). И если вы задаетесь вопросом о том, нужен автомобилю адсорбер или нет, мы ответим вам следующее: если у вас нет катализатора, то без данного устройства можно смело продолжать ход (конечно, при условии, что вы не будете задумываться об экологии и экологических нормах технического осмотра).

Итак, мы выяснили, для чего нужен адсорбер ВАЗ, и как его заменить

Помните, что данная деталь представляет большую важность для легковых автомобилей с экологическим стандартом “Евро 3” и более. При отсутствии данного элемента концентрация вредных паров будет существенно увеличена, соответственно, авто снизит свой уровень экологичности с “Евро 3” на “Евро 1” или 2
