Чистим форсунки на ВАЗ-2114 в домашних условиях: снимаем своими руками (+видео)

Снятие топливной рампы Калины

Потребуется: сбросить давление в топливной системе, приготовить два ключа «на 17», головку «на 10», шестигранник «на 5».

Порядок действий:

  1. Отсоединить колодку с проводами от жгута проводов форсунок, отжав фиксатор.
  2. Отвернуть штуцер трубки рампы ключом «на 17», удерживая таким же ключом наконечник шланга.
  3. Снять резиновое уплотнительное кольцо с наконечника трубки рампы.
  1. Снять шланг подвода воздуха к дроссельному узлу.
  2. Отвернуть гайку крепления прижимной планки, используя головку «на 10».
  3. Снять прижимную планку.
  4. Снять трубку подвода топлива, нажав на пружинный фиксатор наконечника.
  1. Отвернуть два винта крепления топливной рампы к впускной трубе, используя шестигранник «на 5».
  2. Сдвинуть топливную рампу, чтобы все форсунки вышли из гнезд во впускной трубе.
  3. Снять топливную рампу Калины с форсунками в сборе.

Как Поменять Форсунки На Ваз 2115

Как почистить форсунки на ВАЗ 2114 своими руками

Автомобиль ВАЗ 2114 обустроен инжектором, также знаком «Check engine», который и выдает проблемы в работе двигателя автомобиля.

При загорании данного значка, в целях безопасности и сохранения работы двигателя, необходимо срочно продиагностировать причину возникновения ошибки и вовремя устранить неисправность.

Но если помимо горящего значка «Check engine» есть и другие симптомы, то нужно исключить такую проблему, как забитые форсунки.

Форсунки ВАЗ 2114

Основные признаки

Итак, признаки забитых форсунок инжектора:

  • пропуски зажигания на холостом ходу,
  • двигатель работает нестабильно,
  • увеличился резко расход топлива,
  • замедленный разгон автомобиля при полном нажатии педали газа.

Почему важно определить данную неисправность? Форсунка подает топливо в систему и является ее главным элементом, следовательно, срок продления ее службы имеет большое значение на работу всего двигателя. Огромное влияние на сохранность форсунок оказывает качество топлива

Поскольку в России бензин не соответствует европейским нормам, то форсунки инжектора не служат заявленных 100-120 тыс. км. пробега. При достижении пробега более 80-100 тыс. км. форсунки необходимо менять

Огромное влияние на сохранность форсунок оказывает качество топлива. Поскольку в России бензин не соответствует европейским нормам, то форсунки инжектора не служат заявленных 100-120 тыс. км. пробега. При достижении пробега более 80-100 тыс. км. форсунки необходимо менять.

Форсунки, произведенные за границей, превышают стоимость отечественных в разы, но и срок их эксплуатации возрастает.

Продлеваем срок жизни форсунок инжектора

Как же продлить срок службы форсунок? На начальном этапе при небольшом пробеге выручить могут различные специальные присадки, которые добавляют в бензобак с топливом. Их можно купить в специализированных магазинах, на автомобильных рынках и развалах.

Как прокачать тормоза на автомобилях ваз 2101-2107? Приложена инструкция к тому как это сделать. Стоимость присадок невелика. Как поменять ремень на ауди. Такой способ хорош, если вы его проделываете регулярно, и он сможет продлить срок службы форсунок, но полностью их не очистит.

Некоторые автолюбители, наоборот, против применения химии, считая, что присадки еще больше засоряют инжектор.

Чистить форсунки рекомендуется каждые 40 тыс. км пробега. Услуги по очистке оказывают многие автомастерские. Как заменить форсунки на газовой плите. Как установить развал схождение на ваз схождения колес, так как от сделать самому в. Как поменять форсунки на газовой.

Стоимость начинается от 1500 рублей, и процедура делается на специальном оборудовании с помощью ультразвука. Но в целях экономии времени и денег можно провести эту процедуру самостоятельно. Очистка форсунок ваз 2114 своими руками не представляет трудности даже для новенького.

Но для начала нужно найти работоспособность форсунок инжектора. Если есть подозрение на эту неисправность, то, как проверить форсунки ваз 2114? Многие автовладельцы делают это на особом щите, но брать его для редчайшей диагностики не имеет смысла.

В данной статье мы поведаем о проверке без дополнительных приспособлений.

Хочешь более тщательно выяснить о том как поменять топливную форсунку

на инжекторныхВАЗ 2108-ВАЗ 21099?

Как снимать форсунки ВАЗ 2114,2115 /Как помыть форсунки ВАЗ 2114,2115

В этом видео показана как снимать форсунки ваз

2113,2114,2115 , и как промытьфорсунки .Для того чтобы снятьфорсунки .

Когда промывать форсунки на Лада Гранта

Сложность в диагностике форсунок современных двигателей в том, что визуально оценить их состояние без снятия практически невозможно. Сигналы о потере производительности инжектора могут поступать и от бортового компьютера.

Кроме того, водитель может отметить ряд изменений в поведении автомобиля:

  1. Повышение расхода топлива.
  2. Ухудшение динамики.
  3. Падение мощности.
  4. Тяжелый холодный или горячий пуск.
  5. Провалы, неустойчивая работа в переходных режимах.
  6. Нестабильные холостые обороты.

Конечно, есть диагностическое оборудование, есть сканеры и специальные программы для компьютера или смартфона, которые тоже покажут, что форсунки пора чистить. Другое дело, что не каждый может всем этим пользоваться, да и не всем это нужно. А профилактика форсункам не помешает никогда, если очистка выполнена грамотно и качественно.

При этом опытные грантоводы рекомендуют проводить очистку инжектора как на 8-клапанных моторах, так и на 16-клапанниках, непосредственно перед каждой второй заменой масла.

Снятие и замена

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

Сначала неплохая видео-инструкция, ну а ниже в тексте по шагам как действовать.

Замена форсунок в автомобиле ВАЗ 21099 2000г

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

Топливная рампа

Топливная рампа это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускном коллекторе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

  • Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
  • Сбросить давление в топливной магистрали;
  • Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
  • Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
  • Отсоединить колодку с проводами, идущими от форсунок;
  • Отключить шланги слива и подачи от топливных патрубков;
  • Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
  • Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
  • Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
  • Сборка выполняется в обратной последовательности.

Демонтаж рампы

Обратите внимание, что под болтами крепления топливной рампы располагаются шайбы, которые следует обязательно вернуть на место в процессе обратной сборки или заменить на аналогичные новые. Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже. Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже

Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже.

  1. Первым делом снимите топливную рампу с вашего автомобиля.
  2. Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
  3. С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
  4. Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
  5. Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
  6. Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
  7. В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
  8. Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
  9. Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
  10. Верните на место колодку с проводами, установите на свое законное место топливную рампу.

Отключаем колодку проводов

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная.

Необходимые материалы

Автолюбителям неоднократно приходится сталкиваться с обманом, который присутствует во многих автосервисах, поэтому стенд для промывки форсунок можно изготовить своими руками. В данном случае для стенда потребуется следующее:

  1. В качестве основы используется деревянный щит.
  2. Для спайки гребенки потребуется полипропилен.
  3. Также применяется определенная емкость (бачок).
  4. Потребуется соответствующее количество шлангов.
  5. В обязательном порядке здесь потребуется соответствующий манометр.
  6. Также потребуется небольшая плоскость под размещение емкостей.
  7. Также предстоит использовать специальный заливной кран с распределением.
  8. Потребуется проводка для подключения, а кроме того генератор импульсов.

Разумеется, стенд для последующей промывки инжектора будет не полным, если не использовать сами форсунки, которые предстоит подвергать очистке. Установка всех компонентов происходит в строгой последовательности.

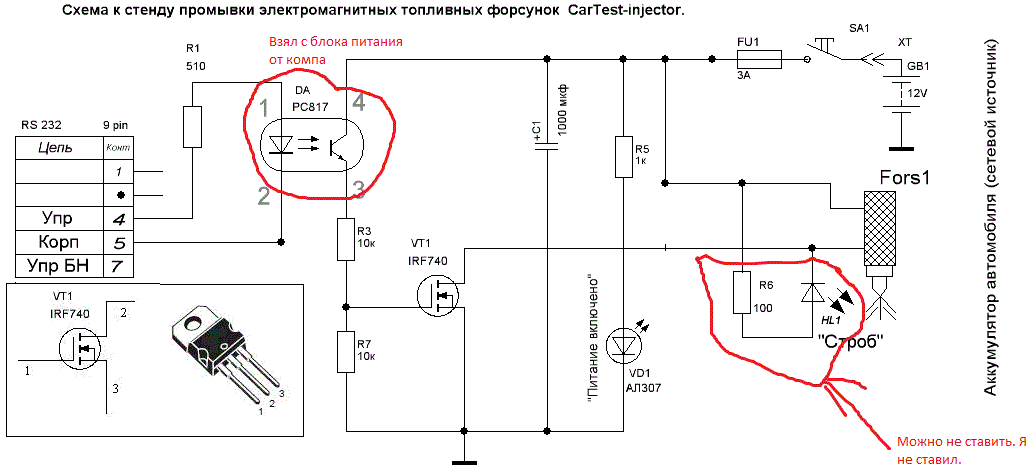

Схема для стенда чистки форсунок

После того, как все комплектующие подготовлены, предстоит только объединить все в единую схему, а кроме того проверить на работоспособность

Здесь следует обратить внимание, чтобы раствор для очистки распределялся равномерно по всем четырем отделениям, куда будут помещаться форсунки. Данная схема подходит для одновременной очистки 4 компонентов, однако, если использовать более мощный генератор импульсов всегда можно увеличить количество до 6

Сама по себе схема достаточно простая, однако для ее выполнения самостоятельно потребуется иметь некоторые навыки и наглядное руководство. Простое использование самодельной установки позволит существенно сэкономить на такой процедуре, которая в сервисе стоит достаточно больших денег.

Способы очистки

Существует три основных способа, которые позволят вам прочистить ваши форсунки. Каким из них воспользоваться, решайте сами.

Способ

Особенности

Автомобильная химия

Достаточно эффективное, но финансово затратное средство. Плюс работать с химией рискованно, поскольку она очень опасна для вашего здоровья. Очистка проводится только при полном соблюдении правил безопасности

Услуги СТО

Автосервисы сейчас сделают все за ваши деньги. Но придется прилично заплатить. Не забывайте и о том, что найти действительно хорошее, ответственно и недорогое СТО — нечто из области фантастики. Потому или сомнительное качество работы, или внушительные деньги за эффективную чистку

Самостоятельная чистка

Экономически самый выгодный способ, позволяющий сэкономить и качественно выполнить поставленную задачу. Выбирать такой вариант следует только в том случае, если вы имеете представление об устройстве мотора, расположении и функциях форсунок

Не проводите самостоятельную чистку, если ни разу самостоятельно не залезали в подкапотное пространство с целью замены или ремонта узлов двигателя. Доверьтесь проверенным специалистам, не рискуйте.

До и после очистки

Снятие форсунок Ваз 2114 2110 Видео

Форсунка (или инжектор), это важная часть системы впрыска, которая предназначена для дозированного впрыска топлива, его распыления в камере сгорания и образования топливно-воздушной смеси.

Форсунки установлены на бензиновых и дизельных двигателях. Большинство отечественных автомобилей работают на бензиновых двигателях, по этой причине мы рассмотрим, как устроена электромагнитная форсунка (существуют еще электрогидравлические, пьезоэлектрические)и снятие форсунок Ваз 2114 2110, так как именно они используются на данных типах моторов.

Устройство электромагнитной форсунки

У этих форсунок не хитрое устройство, они состоят из электромагнитного клапана с иглой и сопла.

1. сетчатый фильтр 2. электрический разъем 3. пружина 4. обмотка возбуждения 5. якорь электромагнита 6. корпус форсунки 7. игла форсунки 8. уплотнение 9. сопло форсунки

Работает данный тип форсунок по следующей схеме. В зависимости от программы, установленной в электронном блоке управления, в определенный момент подается напряжение на обмотку возбуждения клапана.

Как следствие этого создается электромагнитное поле, которое сжимает пружину и втягивает якорь с иглой и открывая сопло. Затем происходит впрыск топлива.

Когда напряжение пропадает, пружина разжимается и возвращает иглу форсунки на седло.

Если одна или несколько форсунок не исправны, холодный двигатель будет заводиться не с первого раза. В течении нескольких секунд, после того как двигатель завелся, будут слышны пропуски в одном или двух цилиндрах. Говорят, в таком случае, что двигатель троит. Автомобиль не будет достаточно приемистым. При резком нажатии газа появляется провал перед набором оборотов, при этом двигатель может заглохнуть. Цвет изоляторов свечей разный. Это тоже один из признаков плохой работы форсунки/нок.

Чистка форсунок своими руками — Все об Chevrolet

С чего же начинается чистка форсунок

На работающем двигателе в предохранительной коробке под капотом извлекаем предохранитель бензонасоса:

через некоторое время, а точнее 6-9 секунд двигатель должен заглохнуть. Даем ему остыть полностью, все таки имеем дело с топливом. Не брезгуем мерами безопасности, желательно не курить и держать под руками огнетушитель.

Откручиваем согласно рисунку болты(1,2 — ключом на 10 и 3,4-ключом на 12) выкрутили, самое время отсоединить форсунки от проводов. Делаем так как на рисунке:

Топливная рампа расположена отверстиями вверх поэтому нам удастся избежать пролива топлива

Снимаем отверткой фиксаторы каждой форсунки и осторожно покачивая — извлекаем из посадочных мест. Теперь каждую форсунку для себя обязательно нумеруем, чтобы потом вернуть каждую на своё место (поверте мне гемора будет гораздо менше)

Закрываем посадочные места в рампе чистыми салфетками:

И так у нас есть пронумерованные нечистые форсунки. Смотрим форсунки, колпачки и многое другое старательно очищаем струей очистителя карбюратора, осмотрительно вытираем всю грязь салфетками, ставим это все в чистом месте и собираем наш напорный очиститель.

  • Берем шприц, вытаскиваем поршень, развальцовываем широкий краешек, далее берем трубку от баллончика, тоже развальцовываем край и другим краем вставляем в штуцер снутри шприца. Протягиваем трубку и подключаем к баллону:
  • Позже берем зарядник от телефона нокии, кнопку и два крокодильчика — элемента от любого старого разъема. Всё это собираем в такую конструкцию:
  • Дальше: Подключаем мобильный зарядник к сети, насаживаем форсунку на шприц, подключаем крокодильчиками форсунку, берем в руку кнопку, давим на нее и ладошкой нажимаем на колпачок баллона.
  • Звук открытия форсунки слышен очень хорошо, не держим закрытой форсунку пока даем давление, иначе она «стрельнет» из шприца и улетит.

Форсунки, используемые на автомобилях ВАЗ 2114–15

На 8- и 16-клапанные двигатели автомобилей ВАЗ 2114–15 можно использовать различные взаимозаменяемые виды форсунок. К ним относят:

  • форсунки производства Bosch (три вида);
  • форсунки производства Siemens (три вида).

Форсунки Bosch

Тип используемой форсунки зависит от количества клапанов и объёма двигателя:

  1. Форсунка 0280158022 имеет чёрный цвет, обладает производительностью 1,9644 мг/сек и эксплуатируется при давлении в 3,8 атм. Используется на 16-клапанных двигателях объёмом 1600 см3 и управляется контроллером версии «Январь 7,2». На корпусе форсунки для её идентификации имеется маркировка
  2. Форсунка 0280158017 имеет чёрный цвет, обладает тонким факелом, производительностью 1,922 мг/сек и работает при давлении 3,8 атм. Может использоваться на 8-клапанных двигателях объёмом 1600 см3. Работает с контроллером «Январь 7,2». Форсунка предназначена для использования на отечественных автомобилях ВАЗ 2114–15
  3. Форсунка 0280158996, взаимозаменяемая с 0280150110. Первая использовалась до 2006 г. Применяются на 8-клапанных двигателях объёмом 1600 см3. Имеют различную производительность (первая — 1,653 мг/сек, вторая — 1,7 мг/сек), что никак не сказывается на эксплуатации двигателя. Форсунка 0280150110 может иметь утолщённое уплотнительное кольцо и удлинённое сопло. Обе форсунки работают под управлением контроллера «Январь 5.1». Устройство впрыска представляет собой современное и эффективное изделие

При покупке форсунок необходимо знать версию установленного контроллера управления («Январь 5,1» или «Январь 7,2»). Это необходимо для определения производительности инжекторов.

Форсунки Siemens Deka

На один и тот же двигатель могут быть установлены разные модели форсунок Siemens. Принципиальным является лишь количество клапанов. На 8-клапанный двигатель устанавливаются однофакельные форсунки, на 16-клапанный — двухфакельные. Во втором случае топливо может распыляться отдельно на имеющиеся впускные клапаны.

Двухфакельные форсунки имеют маркировку VAZ20734 (оранжевого цвета) или 20735 (синего цвета).

Восьмиклапанные двигатели могут оснащаться форсунками 6393 с толстым факелом. Они имеют производительность 1,662 мг/сек при рабочем давлении 3 атм.

Снятие и чистка форсунок ВАЗ 2114

  • 223 15 164k
  • 151 2 127k

Калькулятор расчета производительности форсунки

Калькулятор расчета производительности форсунки онлайн Каждый автовладелец инжекторного автомобиля рано или поздно сталкивается с проблемами в топливной системе, и начинает думать об очистке топливных форсунок.

Задача форсунки держать давление создаваемое топливным насосом и только в нужный момент открыться на долю секунд чтобы пропустить нужное количество топлива.

В топливе находится очень много разных присадок, которые во время работы двигателя налипают на седло запорной иглы форсунки. Как результат форсунка начинает не правильно распылять топливо или пропускать топливо, когда должна быть закрыта. В таких случаях необходима чистка форсунок или их замена.

Рекомендуемый период чистки форсунок 25 000 км — 30 000 км. Несвоевременный уход за топливными форсунками может привести к полному выходу их из строя, и тогда необходима будет только замена.

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так

Проявляться это может следующим образом:

  • Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
  • При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
  • Плохой запуск является не редким признаком выхода из строя форсунок;
  • Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
  • В выхлопных газах увеличивается количество токсичных компонентов;
  • На холостом ходу повышаются обороты.

Без снятия форсунок можно косвенно проверить их на герметичность (или течь). На видео пример: нужно открутить и приподнять топливную рампу, подать давление и посмотреть, не появляется ли течь. Проверка самая простая и только лишь на явную неисправность, однако при подозрении на форсунки это сделать не помешает.

Чистим форсунки Гранта на двигателе

Для очистки форсунок таким способом соберем простейшее приспособление, которое состоит из куска топливного армированного шланга, проточного топливного фильтра и пластиковой двухлитровой бутылки, усиленной скотчем. Также понадобятся два вентиля от бескамерной шины и компрессор (или насос) с манометром.

Перед работой необходимо сбросить давление в системе питания, чтобы не искупаться в бензине и сжечь машину. Для этого снимаем предохранитель F21, который находится в салонном монтажном блоке. Он отвечает за цепь бензонасоса. Запускаем двигатель и ждем, пока он сам не заглохнет. Давление сброшено.

Выкручиваем свечи и вкручиваем любые старые, но еще рабочие.

Теперь собираем наше устройство — сверлим отверстия в крышке и в днище диаметром 12,5 мм под вентили для бескамерных шин, на выходе из бутылки из вентиля выворачиваем золотник.

Рекомендации по чистке форсунок на ВАЗ 2110

Грязные форсунки

Резиновые уплотнительные кольца перед процедурой рекомендуется снять, а после окончания чистки установить новые. Чистку каждой форсунки лучше всего начинать с очищения ее сопла от различных отложений

Также уделить внимание следует и воронкообразной поверхности, на которой могут скапливаться коксообразные смолистые отложения.
После этого можно переходить к чистке канала подачи топливной смеси. Для открытия электромагнитного клапана подачи топлива необходим источник питания, желательно не превышающий 5-7В

Для этого можно использовать регулируемый стабилизируемый источник напряжения или зарядное устройство от мобильного телефона. Подойдет и аккумуляторная батарея автомобиля, однако в этом случае напряжение на форсунку нужно подавать через лампу накаливания, выполняющую функцию демпфера тока для исключения вероятности того, что обмотка форсунки будет сожжена.
Подача электричества осуществляется через два провода, в разрыв одного из которых необходимо установить кнопку, замыкающую и размыкающую сеть, включая и выключая которую мы будем имитировать работу форсунки в двигателе под действием импульсного электричества.

Чистка

  • В качестве оборудования для подачи очищающей жидкости в канал форсунки можно использовать баллончик, в котором находится жидкость, предназначенная для чистки карбюратора.
  • Для герметичного соединения сопла баллончика с форсункой можно использовать резиновую трубку, которую необходимо надежно зафиксировать с помощью пластикового хомута или любого другого доступного крепления на сопле баллончика и на форсунке.
  • Когда все готово, можно начать подавать электричество для открытия форсунки, параллельно нажимая на баллончик для подачи промывающей жидкости. Через некоторое время факел струи очистителя, выходящий через распылитель топлива, должен стать равномерным и хорошо различимым, что свидетельствует об успешном удалении нагара. На этом процедура чистки считается выполненной.

Подведем итоги

При выборе метода промывки инжектора и форсунок без снятия своими руками делаем ставку на тот вариант, который больше подходит именно вам. Выбор в пользу того или иного способа остается за самим автолюбителем. Каждый из них прекрасно справляется со своей задачей. Однако следует еще раз остановиться на нескольких важных моментах.

Заливать чистящее средство в топливный бак следует каждый раз при замене моторного масла, и только в мерах профилактики, чтобы избежать пагубных последствий, которые возникают при неисправностях системы питания бензиновых двигателей. При явных признаках неисправности этот вариант может даже навредить, усугубив проблему еще сильнее.

Второй же вариант более эффективен, но и он не всегда спасает водителя. Порой все ровно приходится тратить как время, так и деньги на демонтаж, чистку или замену форсунок. Поэтому, чтобы не доводить ситуацию до критической, соблюдайте соответствующие профилактические меры. Чтобы обеспечить вашему инжектору долгую и бесперебойную службу.
