Замена втулок стабилизатора на Рено Дастер своими руками (+видео)

Замена втулок переднего стабилизатора Рено Дастер

Здравствуйте. Произведем замену втулок переднего стабилизатора на Рено Дастер.

Для диагностики передних втулок вооружаемся фонариком и светим за передним колесом на втулку стабилизатора.

Далее просим помощника пораскачивать машину, а сами смотрим, если втулка изношенная то вы увидите как увеличивается зазор между стабилизатором и втулкой. Так же втулка будет прыгать относительно подрамника.

Инструменты:

  • домкрат
  • ключ для колесных болтов
  • пластиковая лопатка для демонтажа клипс
  • накидной ключ на тринадцать или головка с воротком
  • металлическая щетка
  • тряпка
  • очиститель в баллончике или немного бензина

Артикул:

54 61 142 37R — оригинальная передняя втулка стабилизатора

Пошаговая замена

1. Подомкрачиваем автомобиль и снимаем колесо.

2. Демонтируем боковую защиту. Откручиваем пластиковую гайку и подковыриваем одну клипсу снизу.

Гайка пластиковая откручивается от руки, а клипса просто сдергивается вниз с помощью пластиковой лопатки.

3. После откручивания гайки и демонтажа клипсы, снимаем боковую защиту и получаем доступ к креплению втулки переднего стабилизатора.

4. С помощью ключа на тринадцать откручиваем два болта крепления втулки.

5. После откручивания болтов смещаем немного стабилизатор вперед и снимаем скобу крепления.

6. Снимаем изношенную втулку.

7. Очищаем скобу крепления втулки, сам стабилизатор, а так же то место на подрамнике где становиться втулка.

Сразу пройдите все металлической щеткой, а после можно воспользоваться очистителем в баллончике или протереть тряпкой смоченной в бензине.

8. Одеваем новую втулку на стабилизатор.

9. Одеваем скобу и закручиваем два болта крепления.

Болты затягиваем равномерно.

10. Устанавливаем боковую защиту и колесо.

Какие выбрать втулки аналог или оригинал

С завода устанавливаются оригинальные втулки стабилизатора Renault 546114237R. Стоимость одной штуки около 500-600 руб. Не очень то и дешево получается, при замене сразу 2 втулок, поэтому можно выбрать вполне дешевые аналоги.

Аналоги Renault 546114237R

  • Akrado AK546114237R (Россия) от 150 руб шт
  • Lemforder 3617901 (Германия) от 350 руб шт
  • LYNXauto C8608 (Япония) от 250 руб шт
  • Sasic 2304026 (Франция) от 150 руб
  • Sidem 805845 (Бельгия) от 300 руб

В последнее время становятся популярными полиуретановые втулки. Судя по отзывам автовладельцев, устанавливающих их на свои автомобили, срок службы полиуретановых втулок больше, в отличии от резиновых. Поэтому как вариант можно выбрать их для замены. Производством таких втулок занимаются несколько Российских компаний.

Полиуретановые втулки

  • Vtulka.ru 2501008 (Россия) от 500 руб
  • X5 Resource 370017 (Россия) от 450 руб
  • Точка Опоры 13013217 (Россия) от 450 руб

Полиуретановые втулки точно таких же по размеру и типу, что и обычные, поэтому отлично подойдут для замены.

Renault Duster 4х4 › Бортжурнал › Замена втулок переднего стабилизатора.

Где-то с месяц-полтора назад, что-то начало тележно-неприятно постукивать спереди на кочках.Звук весьма характерный, и очень знакомый по многим автомобилям. Так гремят изношенные втулки стабилизатора.

По этому случаю, в Экзисте заблаговременно были закуплены оные, системы SIDEM, с маркировкой «made in EU».Я уж было подумал — Румыния, ан-нет. Оказалось, что Бельгия производит.Ценник точно не помню, но что-то вокруг 200р за штуку.

Положил я это дело на полочку, и подумывал о визите на сервис с целью замены. И тут, как-то в ленте наткнулся на отчёт уважаемого kaws , с описанием этой самой замены, которая никаких сложностей не из себя представляет. Воодушевившись примером, решил в ближайшее свободное время поменять втулки сам.

Итак, что нужно, чтобы заменить втулки без ямы или подъёмника?Нужно полчаса свободного времени, вывесить переднюю часть машины, снять колёса, и ключ на 13. ))

Процедура нехитрая. Вывесив машину и сняв колёса, лезем в арочное пространство.Да, как и у всякого Дастера, регулярно используемого по своему прямому назначению, это пространство у меня выглядит так. ))

Чтобы получить доступ к болтикам крепящим прижимную пластину стабилизатора, нам нужно выкорчевать пластиковый щиток, этот самый доступ перекрывающий.

Как это сделать? Щиток держится на одной пластиковой клипсе, пластиковом барашке, и защёлках.

Первой аккуратно отковыриваем клипсу. Она находится снизу, там, куда указывает жёлтая стрелка на фото ниже.Дальше откручиваем барашек (синяя стрелка), он откручивается просто рукой, безо всякого инструмента.Щиток уже частично свободен. Берём его сверху посередине, и тянем на себя и чуть-чуть вниз.Защёлки обозначены красными стрелками, крепче всего сидит в середине.

Всё, сняв щиток, доступ к месту крепления свободен.

Отворачиваем болтики ключом на 13 (лучше всего головкой с трещоткой, но у меня её нет, бгг…), снимаем прижимную пластину и старую втулку.В результате всех манипуляций, нужно снять/открутить следующие детали: клипса, «барашек», два болтика и пластина.

Прежде чем ставить новую втулку, посадочное место и прилегающую часть стабилизатора хорошо чистим от грязи.

Фото, которые здесь были приведены, это левая сторона. Справа всё разбирается идентично.Единственное, если вы будете пользоваться торцевым ключом-трубкой, там может мешаться ремень привода вспомогательных агрегатов.Кстати, по случаю, можно проверить его состояние внешним осмотром видимой части.

Снимаются/ставятся сами втулки легко, без затруднений.Собираем всё в обратном порядке.

А это сами втулки. Слева старый заводской «оригинал», справа новый SIDEM.

Всем спасибо за внимание. Берегите своих коней

))

Скрип и стук

Материалы, из которых изготавливаются представленные запчасти – резина или полиуретан, обладают высокой прочностью и упругостью, поэтому изменение высоты колеса проходит без посторонних скрипов и звуков. Если вы слышите, как скрипят втулки, то возможно пришло время их замены. Стук втулок на поворотах или во время проезда через лежачих полицейских свидетельствует о том, что они теряют упругость и становятся слишком жесткими.

Как проверить втулки?

Диагностика подвески обычно производится в два этапа:

  • Визуальный осмотр заключается в обнаружении разрывов или трещин детали. Если вы обнаружили хотя бы небольшое повреждение, то замена втулок стабилизатора должна производится комплексно, то есть, вам придется менять весь комплект.
  • Механическое воздействие – возьмите стабилизатор в руку и подергайте его в разных направлениях. Если в процессе вы услышите стуки или скрипы, то замена задних втулок стабилизатора понадобится вам в ближайшее время.

Как проходит ремонт таких деталей?

Установка втулок стабилизатора – работа возможно и не слишком сложная, но тем не менее, она требует определённого опыта в этом деле. Поэтому мы предлагаем вам не тратить свое драгоценное время и обратиться в наш сервис, где наши мастера сделают любой ремонт автомобиля быстро и качественно. К тому же, для того, чтобы поставить втулки стабилизатора, необходим качественный инструмент и оборудование, которое не всегда может быть под рукой у обычного автовладельца. Проехать в автосервис в Тушино можно по адресу г.Москва, ул. Саломеи Нерис д.4, к3, въезд с Братцевской улицы до Покровского храма, после поворот налево от ворот храма, а дальше прямо по дороге до упора.

Тема: Втулки стабилизатора накрылись

Опции темы
  • Версия для печати
  • Отправить по электронной почте…
  • Подписаться на эту тему…
Поиск по теме
Отображение
  • Линейный вид
  • Комбинированный вид
  • Древовидный вид

Втулки стабилизатора накрылись

Это что-то из области фантастики, чтобы рено обзванивали, да отзыв объявили. Не верю. Я машинку забрал при покупке без ПТС, оплатил и забрал с копией. Так и ездил, ждал когда позвонят о приходе оригинала. Не дождался, сам приехал, спрашиваю о ПТС. — Так он уже давно в салоне. — Что не звонили? — Так это же Вам (т.е. мне) нужно авто на учет ставить, а нам пока некогда, да и оплата 100% была. Не нужно быть наивным. Пока сам их не попинаешь, хрен что получишь.

Особенности элементов подвески Рено Дастер

Рено Дастер с передним приводом отличает то, что подшипник заднего колеса впрессован в тормозной барабан. Это не только позволило немного упростить конструкцию, но и сделать замену более удобной. Для того, чтобы поменять деталь достаточно снять тормозной барабан.

Стойка стабилизатора поперечной устойчивости

Ресурс стоек напрямую зависит от стиля использования автомобиля. При возникновении проблем с данной деталью может возникнуть к Рено Дастер стук в передней подвеске. Это происходит при механическом повреждении пыльников. После этого шарниры быстро изнашиваются, под воздействием грязи и песка. Необходимо периодически проверять данный элемент, а перед установкой рекомендуется дополнительно смазать литолом или другой густой смазкой.

Штанга поперечной устойчивости

Обычно, эта деталь довольно долговечна, и не ломается в течение всей службы авто. Но подушки, удерживающие ее на месте со временем, могут рассыхаться, вызывая посторонний шум и стук подвески, что вызывает необходимость замены.

Стойка амортизатора

Эта деталь не только гасит колебания во время движения, но и отвечает за устойчивость при поворотах и маневрировании.

Рычаг и шаровая опора Дастер

Необходимость замены рычага возникает при повреждении автомобиля во время ДТП. Заводской комплект рычага и шаровой соединен при помощи заклепок. Можно поменять весь комплект целиком, а можно приобрести отдельно шаровую опору. В этом случае заклепки высверливаются и меняются на специальные болты из ремкомплекта.

  • Поворотный кулак, подшипник ступицы.
  • Поворотный кулак необходимо менять при серьезных повреждениях, а так же в случае замены подшипника ступицы. Неисправный подшипник будет издавать шум при вращении, и увеличиваться вместе со скоростью вращения.
  • Амортизатор задней подвески
  • Если амортизаторы повреждены, то автомобиль будет излишне сильно раскачиваться при прохождении неровностей. Так же возможно ухудшение управляемости. Если необходима замена задних амортизаторов, то производить ее следует поочередно. Это связано с тем, что они удерживают заднюю балку, и при одновременном отсоединении у вывешенного автомобиля может провиснуть балка и повредить тормозные шланги.
  • Пружина Рено Дастер (актуально для переднеприводного авто.)
  • Как правило, замена необходима на автомобилях с большим пробегом, которые использовались для перевозки грузов. В этом случае пружины могут значительно просесть, что снизит клиренс авто. Подвеска становиться более жесткой, заметны даже самые маленькие неровности.

Самостоятельная замена

Для самостоятельного обслуживания требуется ровная площадка или гаражный бокс. Автомобиль фиксируется на месте стояночным тормозом и дополнительными приспособлениями, подложенными под задние или передние колеса. При выполнении обслуживания следует помнить, что полностью затягивать болты подушек можно только на загруженной подвеске. В противном случае в штанге возникают напряжения, способные сорвать часть материала втулки.

Необходимые инструменты

Для обслуживания автомобиля потребуются:

  • механический или гидравлический домкрат;
  • страховочные упоры;
  • баллонный ключ;
  • гаечные ключи или торцевые головки размером 13 и 16 мм;
  • отвертка с плоским жалом;
  • металлическая щетка;
  • чистая ветошь.

Порядок замены

Алгоритм замены втулок стабилизатора во фронтальной подвеске машин Рено Дастер:

  1. Ослабить затяжку болтов, крепящих передние колеса на ступицах.
  2. Приподнять фронтальную часть автомобиля, а затем снять колеса.
  3. Установить под пороги металлические кронштейны.
  4. Снять декоративный щиток из пластика, установленный на внутренней стенке арки. Экран удерживается пластиковой клипсой (находится снизу) и барашком (расположен на верхней кромке). Для демонтажа требуется потянуть щиток на себя, одновременно сдвигая его вниз, что позволит отстегнуть дополнительные защелки.
  5. Отвернуть 2 болта головкой на 13 мм. Если поверхность головок загрязнена, предварительно счистить пыль щеткой. Если болты отворачиваются туго, то на резьбу наносят состав WD-40. На правой стороне обслуживание затрудняется ремнем привода вспомогательных агрегатов – его можно снять для замены.
  6. Снять прижимную пластину, а затем демонтировать изношенную втулку.
  7. Очистить поверхность штанги от загрязнений сухой ветошью. Допускается небольшая выработка.
  8. Установить новые подушки, на которых предусмотрен разрез (направляется против движения).
  9. Закрепить металлическую пластину болтами (затягиваются не до упора), а затем установить на место щиток. Эксплуатация автомобиля с поврежденным или отсутствующим защитным экраном запрещена, поскольку летящая с дороги грязь попадает на ремень привода вспомогательных агрегатов.
  10. Установить колеса и окончательно затянуть болты крепления крепежной пластины.

Для замены деталей в задней подвеске автомобилей Дастер с системой полного привода необходимо:

  1. Вывесить заднюю подвеску, сняв колеса и установив машину на опоры, смонтированные под порогами кузова.
  2. Очистить поверхность скоб и резьбовых соединений металлической щеткой от грязи.
  3. При помощи ключа на 16 мм отвернуть болт, удерживающий скобу и подушку.
  4. Вынуть кронштейн, который удерживается в подрамнике 2 выступами.
  5. Стянуть изношенный элемент, а затем смонтировать новую опору. Для снятия и демонтажа на резиновых элементах предусмотрена прорезь, которая направлена в сторону кузова.
  6. Установить металлическую скобу, которая крепится болтом. Резьбу покрыть консистентной смазкой, предохраняющей металл от коррозии. Если на поверхности штанги под подушками наблюдается выработка, не позволяющая зажать конструкцию резиновым элементом, заменить деталь.
  7. Установить машину на колеса, а затем окончательно затянуть крепление резиновых подушек штанги стабилизатора.

Самостоятельная замена втулок стабилизатора на Рено Дастер

Итак, первым действием для самостоятельной замены втулки стабилизатора будет «подвешивание» автомобиля. Точнее, транспортное средство необходимо приподнять спереди, для чего можно использовать подложенные кирпичи, деревянные бруски или аналогичные подручные материалы.

Дальнейшие действия можно оформить в виде простой пошаговой инструкции, которая легко воспринимается не только в видео-формате, но и обычным описанием работ.

Подвешивание передка автомобиля и снятие колес. Данные действия не требуют дополнительных пояснений и могут быть выполнены любым водителем или владельцем транспортного средства.

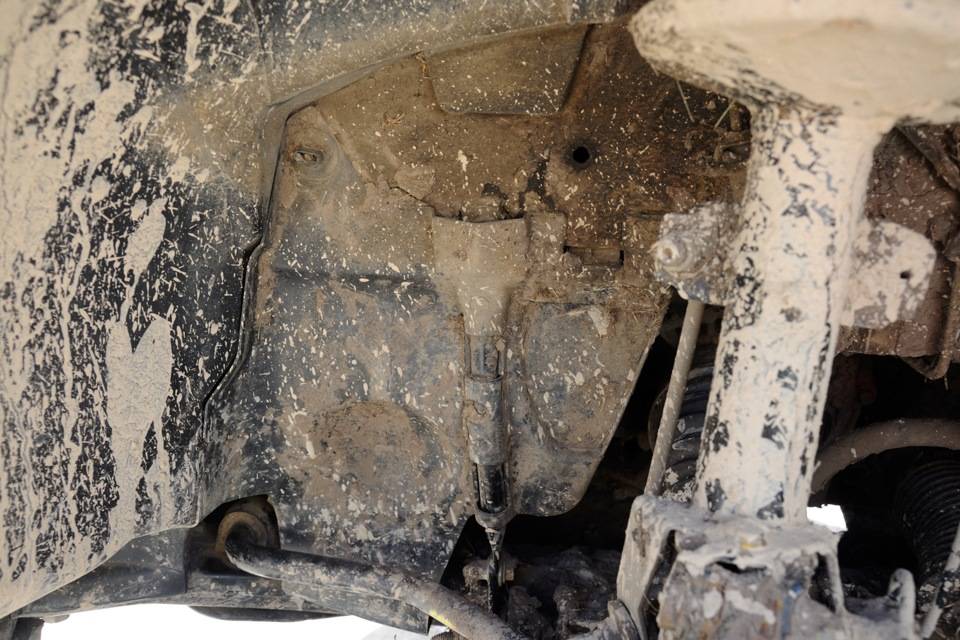

Снятие пластиковой защиты. После снятия колес откроется доступ к арочному пространству, а вот доступ к самим болтам прижимной пластины стабилизатора так и останется закрыт. Откроет его, только снятие пластиковой защиты, которую держат клипса, защелка и барашек.

В первую очередь освобождается клипса, расположенная внизу пластиковой защиты. После нее необходимо свинтить барашек, для чего не потребуется ключей или других инструментов.
Чтобы освободить от защелок щиток необходимо потянуть на себя, взяв за верхнюю часть. Процедуру нужно выполнить аккуратно и снятие проводить не только на себя, но и наклоняя вниз. Самой сложной будет процедура освобождения от защелок посредине щитка, поэтому и начало снятия нужно проводить с этого места.
Снятие крепления. Данная деталь будет освобождена после снятия защитного щитка и крепится при помощи двух болтов

Болты выкручивается накидным ключом на 13. Важно: При выкручивании болтов крепления ключом с длинной рукояткой работе может помешать ремень привода, за которой конец этого ключа будет цепляться. Можно начать выкручивание таким ключом и продолжить обычным рожковым.

Замена втулки

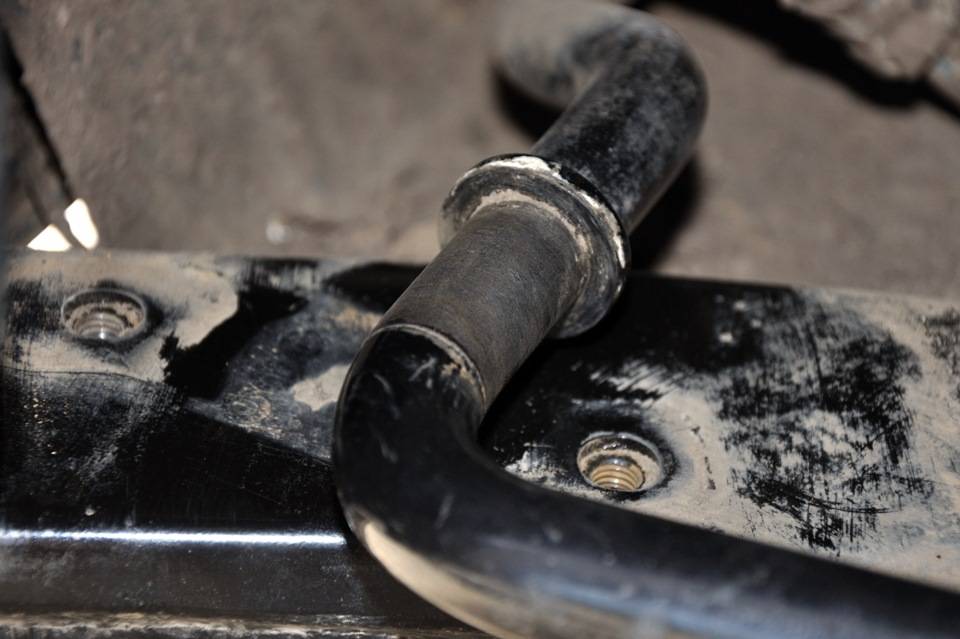

После снятия крепления место под установку новой втулки следует тщательно очистить. Также очищается и часть стабилизатора. Старая втулка должна свободно сняться, а новая легко одеться на место благодаря прорезям.

Обратные действия по сборке выполняются также легко и просто. Защитная пластина быстро устанавливается, защелкиваясь и прикручиваясь при помощи барашка. Проведение замены втулок на правом и левом колесах полностью идентично.

Слева оригинальная б.у. втулка, справа аналог SIDEM

Видео-инструкция по замене втулок стабилизатора на Рено Дастер

Судя по данной инструкции, все действия можно выполнить в любом месте, даже при остановке в пути из-за сильного грохота. Естественно, для ремонта потребуются сами втулки стабилизатора и небольшой набор самого простого инструмента. Да и для подвешивания передка автомобиля можно использовать обычный домкрат.

Как заменить передние втулки стабилизатора на Рено Дастер

Вся работа по замене втулок, что спереди, что сзади, может занять не более часа, если под руками есть все необходимое. А нам пригодится набор ключей и головок, отвертки, металлическая щетка, проникающая смазка WD 40 или что-то в этом роде. При желании и возможности, можно брызнуть на новую втулку силиконовой смазкой для более простого монтажа.

Работу выполняем в таком порядке:

  1. Срываем колесные болты, ставим автомобиль на яму или эстакаду, подъемник и снимаем колеса, вывесив передок. Не забываем про подставки и дополнительные домкраты.
  2. Снимаем пластиковый брызговик, который не дает нам добраться до хомута. Для этого отщелкиваем клипсу, поддев ее отверткой с плоским жалом, и вынимаем защелки, обозначенные стрелками.
  3. Теперь можно делать со втулкой стабилизатора что угодно. Но мы открутим два болта на 13 и снимем хомут.
  4. После этого осмотрим болты крепления хомута. Очень часто на них слизывается резьба. Если это случилось, меняем их на новые. То же касается клипс и защелок.
  5. Тщательно чистим металлической щеткой место установки втулки.
  6. Справа все делаем так же, но, пользуясь случаем, проверяем состояние ремня привода вспомогательного оборудования.
  7. Устанавливаем новые втулки разрезом назад, но не зажимаем хомуты крепления до конца. Винты затягиваем только после установки автомобиля на землю. В противном случае мы можем либо повредить новые втулки, либо вызвать нежелательное напряжение в стабилизаторе.
  8. Собираем все в обратном порядке.

Почему скрипят втулки стабилизатора на Дастере

Поскольку стабилизатор поперечной устойчивости может работать только в том случае, когда имеет две прочных опоры по центру и две опоры по краям (две втулки + два шаровых наконечника стоек стабилизатора), износ любой из точек фиксации означает нарушение функций стабилизации подвески. Как передней, так и задней.

«Торсионная штанга стабилизатора работает на скручивание в определенном диапазоне длины, ограниченной втулками. Поэтому когда она изношена, параметры торсиона меняются, что и влияет на устойчивость автомобиля».

Скрип втулок зависит от того, насколько точно производитель втулок подобрал размер внутреннего и наружного диаметра с учетом номинального усилия, оказываемого хомутами крепления. Если торсион ходит во втулке свободно, стабилизатор не работает. То же происходит и тогда, когда торсион пережат. В этих случаях мы слышим противный скрип, который означает, что торсион проворачивается во втулке, а не отрабатывает амплитуду перемещения за счет тела втулки.

Схема работы стабилизатора: когда кузов кренится, на колеса действует усилие от тяги стабилизатора

Поэтому очень важно подобрать такие втулки, которые бы точно отвечали по размерам оригинальным, а материал изготовления должен иметь такую же жесткость и плотность. Вот почему жесткие капролоновые и полиуретановые втулки больше вредят подвеске, чем помогают, несмотря на несколько больший ресурс

Это интересно: Какое масло в Пежо 308 АКПП — выбор, артикулы

Замена втулок стабилизатора в Тушино

Втулки стабилизатора являются важной составляющей частью системы, которая обеспечивает поперечную устойчивость автомобиля на поворотах. Центробежная сила на повороте наклоняет кузов в противоположную сторону, а стабилизатор сопротивляется этому явлению

Со временем эта деталь разрушаются от износа и требуют замены, однако, так ли просто поменять передние втулки самостоятельно?

Какие функции выполняют втулки?

Стабилизатор поперечной устойчивости работает по принципу скручивающейся балки, или как его называют, торсиона. Благодаря этому, изменения высоты правого колеса относительно левого приводит к деформации стального прута из которого изготавливается стабилизатор. Функция втулки заключается не только в надежном креплении стабилизатора к кузову автомобиля, но и в снижении уровня шума во время движения.

Самостоятельная замена втулок стабилизатора на Рено Дастер

Итак, первым действием для самостоятельной замены втулки стабилизатора будет «подвешивание» автомобиля. Точнее, транспортное средство необходимо приподнять спереди, для чего можно использовать подложенные кирпичи, деревянные бруски или аналогичные подручные материалы.

Дальнейшие действия можно оформить в виде простой пошаговой инструкции, которая легко воспринимается не только в видео-формате, но и обычным описанием работ.

  1. Подвешивание передка автомобиля и снятие колес. Данные действия не требуют дополнительных пояснений и могут быть выполнены любым водителем или владельцем транспортного средства.
  2. Снятие пластиковой защиты. После снятия колес откроется доступ к арочному пространству, а вот доступ к самим болтам прижимной пластины стабилизатора так и останется закрыт. Откроет его, только снятие пластиковой защиты, которую держат клипса, защелка и барашек.

Места крепления отмечены стрелочками

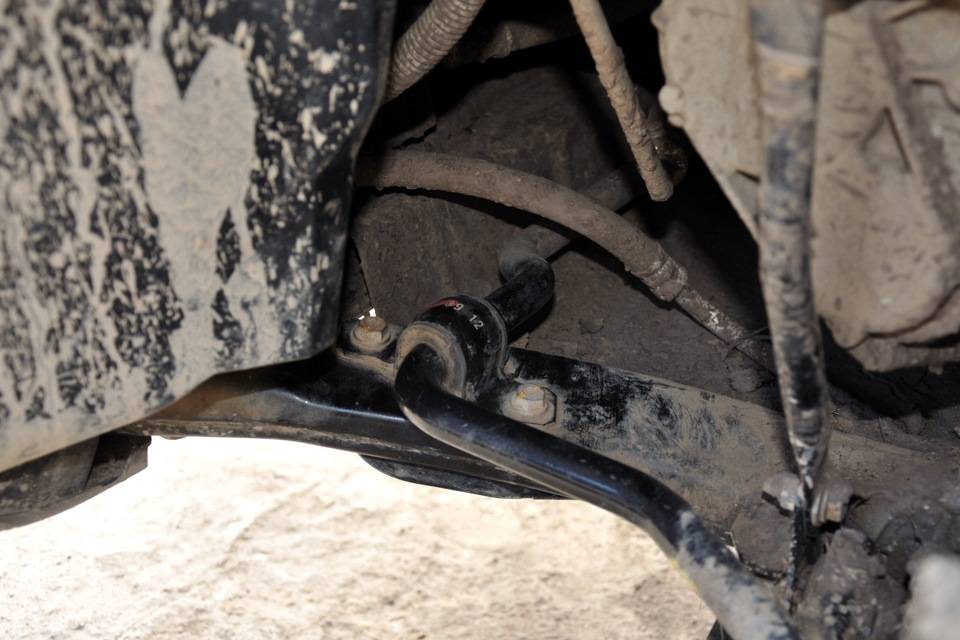

Болты крепления фиксирующей накладки обозначены стрелочкой

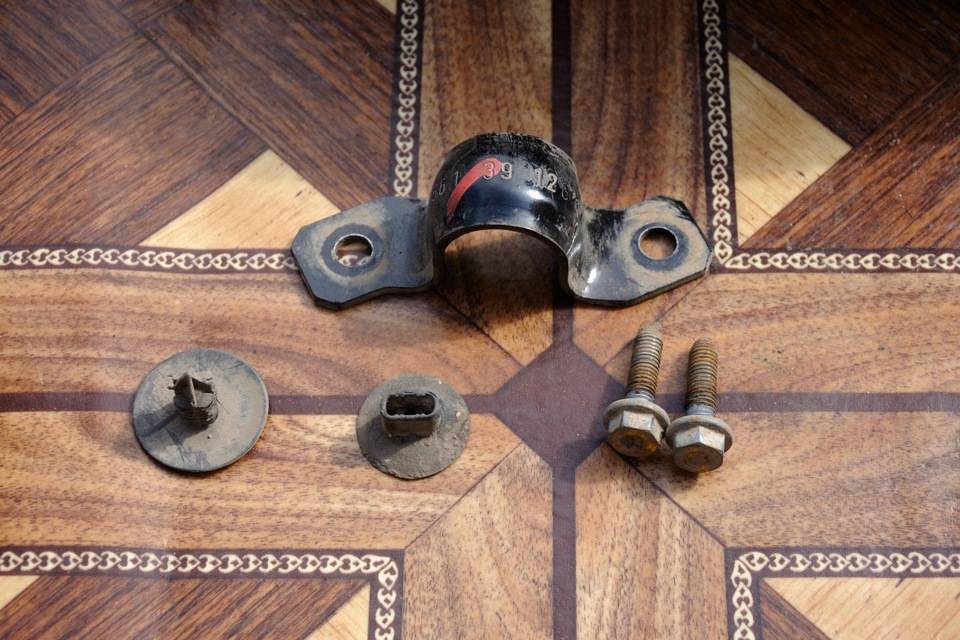

Внешний вид фиксирующего устройства

Обратные действия по сборке выполняются также легко и просто. Защитная пластина быстро устанавливается, защелкиваясь и прикручиваясь при помощи барашка. Проведение замены втулок на правом и левом колесах полностью идентично.

Слева оригинальная б.у. втулка, справа аналог SIDEM

Видео-инструкция по замене втулок стабилизатора на Рено Дастер

Судя по данной инструкции, все действия можно выполнить в любом месте, даже при остановке в пути из-за сильного грохота. Естественно, для ремонта потребуются сами втулки стабилизатора и небольшой набор самого простого инструмента. Да и для подвешивания передка автомобиля можно использовать обычный домкрат.

Снятие резиновой втулки

Резиновые втулки стабилизатора меняются при их растрескивании, разрывах или вспучивании, при сильном износе, вызывающем люфт в соединениях и в результате появляется стук при движении по ямам и кочкам.

С завода к скобе втулки стабилизатора Рено приварена шпилька, которая прикручивается к подрамнику путём гайки М10. В этом случае шпилька для удобства уже спилена.

Саму же гайку можно открутить, если снять подрамник либо с использованием специального изогнутого в виде буквы «Г» ключа. Хорошо видно на фото и видео мастеров Ремонт Рено.

См. Видео:

После того как открутили гайку шпильки, отдаём основной болт крепления кронштейна. Здесь удобнее работать головкой на М18. Далее кронштейн отводится вниз и вынимается.

Под втулку этого авто был подложен кусочек резины от автомобильной камеры. Это делается для того, чтобы продлить на какое-то время жизнь втулки стабилизатора.

Для замены используем втулка стабилизатораот компании «SASIC», каталожный номер «4005 153». Запчасти от фирмы «SASIC» хорошо себя зарекомендовали в соотношении (цена — качество) и соответствует оригинальным запчастям.

После того как сняли втулку стабилизатора, нам стало заметно, почему была поставлена прокладка из резины. От длительной эксплуатации, данное авто прошло уже порядка 300 000 км и посадочное место под резиновую втулку сильно изношено. На металле появились раковины и заметен износ, по-хорошему, сам поперечный стабилизатор Рено необходимо заменить.

В противном случае под новые втулки стабилизатора придётся снова поставить кусочек резины, чтобы получить надёжное соединение с кузовом.

Установка втулки

Перед установкой новой втулки посадочная часть кузова хорошо очищается от пыли и смазывается. Устанавливая втулку на тело стабилизатора, разрез в её теле устанавливается в сторону передней части автомобиля по ходу движения.

Как было сказано выше, мастер вынужден подкладывать кусочек резины от камеры даже под новые втулки. Затем ставится кронштейн, центрируется под болт крепления. Перед установкой болта желательно смазать его резьбу и затем затягиваем предписанным моментом.

Мастера сказали, что гайку шпильки кронштейна можно не ставить и заворачивать её надо, чтобы не падал стабилизатор при снятии подрамника.
