Когда менять втулки стабилизатора
Признаком износа втулок считается в первую очередь характерный стук при проезде неровностей. Кроме того, во время прохождения поворотов и маневрирования на высокой скорости возможна потеря стабильности курса, крены кузова. Это объясняется тем, что возникший люфт на концах стабилизатора попересной устойчивости не даёт колесу, которое проходит по внутреннему радиусу поворота, прижиматься к поверхности.
Почему стучит подвеска? До такого лучше не доводить.
Отсюда и стуки, нестабильная управлемость, крены кузова в поворотах. Возможна частичная потеря управляемости при перестановках, что уже может быть опасным и привести к аварии. Словом, при первых симптомах износа втулок и стоек табилизатора — проверяем их и при необходимости меняем.
Стабилизатор шевроле лачетти
Втулки и стойки стабилизатора
Чтобы выполнить замену передней втулки нужно подготовить инструмент и запчасти:
- накидной ключ и головка на 14;
- набор головок с удлинителями;
- трещотка;
- втулки и стойки стабилизатора.
Замена втулок стабилизатора займёт не более двух часов, если распылить на болты и гайки крепления проникающую смазку WD40 за день до работы, купить втулки и стойки стабилизатора
Важно не забывать, что для разных моделей Шевроле Лачетти подходят разные втулки:
- Для седанов нужно покупать 17-миллиметровые втулки, номер по каталогу 96839848.
- Вагонам подходят 18-миллиметровые втулки с артикулом 96839849.
- Для машин с двухлитровым дизельным двигателем или 1,8-литровым бензиновым мотором подходят 21-миллиметровые втулки с каталожным номером 96839850.
В таблице указаны производители втулок стабилизатора для Лачетти, хотя эти номера пробиваются и для многих родственных моделей Дэу, Опель, Шевроле и других корейских автомобилей.
| Фирма-производитель | Каталожный номер,артикул |
| Bluе Print | |
| СTR | |
| Febеst | |
| Fеbi | |
| HАN | |
| Mаndo | |
| Nippаrts | |
| SWАG | 13 94 1497 |
Цена комплекта втулок порядка $3-5, а за комплект стоек придётся отдать около 17-20 долларов или 400 гривен.
Новые втулки стабилизатора Лачетти
Желательно производить замену втулки стабилизатора, заехав на смотровую яму. Когда заехать на яму нет возможности, диагностировать стойку можно, подняв домкратом переднюю часть автомобиля. Главное, не забыть подложить под ступицы подставки, которыми могут стать демонтированные колеса и деревянные бруски.
Замена втулок стабилизатора Лачетти своими руками

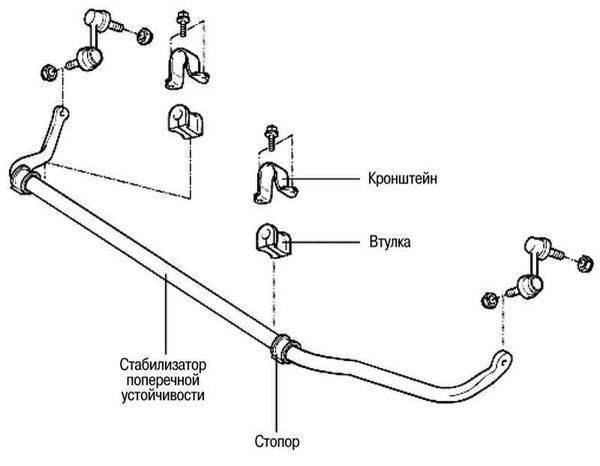

Схема стабилизатора поперечной устойчивости
При выполнении диагностики стабилизатора ступицы на яме могут наблюдаться стуки, указывающие на необходимость замены стоек и втулок. Выполнить замену втулки стабилизатора своими руками не составит труда, поэтому мы сэкономим ровно столько, сколько стоит комплект втулок и стабилизаторов. Работа проводится в таком порядке:
Снимаем переднее колесо, откручиваем стойку стабилизатора. Если возникают проблемы при откручивании гаек на стабилизаторе, можно просто их срезать болгаркой, так как болты укрепляют пластиковыми уплотнительными кольцами, в которые может попадать грязь.
Замена втулки стабилизатора требует в первую очередь открутить прижимной хомут. Все это делаем либо накидным ключом на 14, либо головкой с удлинителями и трещоткой.
Возможно, потребуется два комплекта ключей, чтобы достать до гаек из-под капота.
Демонтаж первого болта можно выполнить находясь вверху, но второй болт придётся откручивать, находясь в смотровой яме. Процедура существенно упростится, если предварительно демонтировать балку, но делать этого мы не станем.
Когда откручены хомуты крпления втулок, снимаем или срезаем старые втулки, устанавливаем новые
Важно помнить, что стойка с белой полоской должна находиться слева (район сидения водителя), а стойку с красной полосой нужно установить справа (место сидения пассажира).
Сборку проводим в обратном порядке. После этого делаем пробную поездку и наслаждаемся тишиной в салоне и хорошей управляемостью автомобиля. Желательно совершить поездку по дорогам разного типа. Никаких стуков в области передней подвески быть не должно.
Замена втулок стабилизатора Лачетти своими руками
Схема стабилизатора поперечной устойчивости
При выполнении диагностики стабилизатора ступицы на яме могут наблюдаться стуки, указывающие на необходимость замены стоек и втулок. Выполнить замену втулки стабилизатора своими руками не составит труда, поэтому мы сэкономим ровно столько, сколько стоит комплект втулок и стабилизаторов. Работа проводится в таком порядке:
Снимаем переднее колесо, откручиваем стойку стабилизатора. Если возникают проблемы при откручивании гаек на стабилизаторе, можно просто их срезать болгаркой, так как болты укрепляют пластиковыми уплотнительными кольцами, в которые может попадать грязь.
Замена втулки стабилизатора требует в первую очередь открутить прижимной хомут. Все это делаем либо накидным ключом на 14, либо головкой с удлинителями и трещоткой.
Возможно, потребуется два комплекта ключей, чтобы достать до гаек из-под капота.
Демонтаж первого болта можно выполнить находясь вверху, но второй болт придётся откручивать, находясь в смотровой яме. Процедура существенно упростится, если предварительно демонтировать балку, но делать этого мы не станем.
Когда откручены хомуты крпления втулок, снимаем или срезаем старые втулки, устанавливаем новые
Важно помнить, что стойка с белой полоской должна находиться слева (район сидения водителя), а стойку с красной полосой нужно установить справа (место сидения пассажира).
Сборку проводим в обратном порядке. После этого делаем пробную поездку и наслаждаемся тишиной в салоне и хорошей управляемостью автомобиля. Желательно совершить поездку по дорогам разного типа. Никаких стуков в области передней подвески быть не должно.
Оригиналы, аналоги, артикулы, примерные цены
| Название | Артикул / ОЕМ номер | Цена (руб.) за ед. |
|---|---|---|
| Втулка стабилизатора оригинал (передняя) | GM 96839848 | от 200 |
| GM/ Шевроле Лачетти | 96839850 | от 200 |
| Onnuri | 96839850 | от 200 |
| CTR | CVKD76 | от 200 |
| Nipparts | N4270903 | от 200 |
| Febest | CHSB003 | от 200 |
| Parts-Mall | 96839850 | от 200 |
| Autorally | GM0102 | от 200 |
| Surfil | FBX1522 | от 200 |
| KAP | 96839850 | от 200 |
| Swag | 13941498 | от 200 |
| KOREASTAR | KBUD042 | от 200 |
| KAVO PARTS | SBS1010 | от 250 |
| FEBI | 41497 | от 250 |
| SWAG | 13941497 | от 250 |
| FEBI | 41533 | от 250 |
| KAVO PARTS | SBS1018 | от 250 |
| Задние втулки стабилизатора Chevrolet Lacetti | BC3607 | от 250 |
| –/– | ADG080210 | от 250 |
| –/– | CR-D029 | от 250 |
| –/– | CHSB-LACF | от 250 |
| –/– | H23DW006 | от 250 |
| –/– | EG96839848 | от 250 |
| –/– | N4270907 | от 250 |
В каких случаях необходима замена стоек стабилизатора
- на необходимость обновления указал специалист СТО после проведения комплексной диагностики;
- превышение лимита эксплуатации;
- авария, ДТП, столкновение;
- трудности в управлении автомобилем на средних и высоких скоростных оборотах;
- систематическое покачивание машины при преодолении препятствий;
- крен Chevrolet Lacetti на одну сторону;
- стук, вибрации, биение в рулевое колесо в процессе езды.
Подготовительный этап: набор автомобильных инструментов, WD-40, щетка по металлу, деревянный черенок, ветошь.
Мастера с многолетним опытом рекомендуют одновременно заменять сразу две передних стойки. По завершении работ проверять развал-схождение вовсе не обязательно.
Пошаговая замена стоек стабилизатора Лачетти
Для замены стоек стабилизатора понадобится минимальный набор инструментов:
- металлическая щётка
- WD-40 (по возможности)
- гаечные ключи на “14 мм” и на “15 мм”
- небольшой лом или деревянный черенок
Покупаем стойки стабилизатора:
- Передняя левая стойка стабилизатора на Лачетти – 96403099 (CTR CLKD10)
- Передняя правая стойка стабилизатора на Лачетти – 96403100 (CTR CLKD9)
Цена вопроса на данный момент 150 грн. (5-6 у.е.) за штуку.
При износе одной стойки стабилизатора вторую менять не обязательно.
Регулировать схождение колёс после этой процедуры также не обязательно.

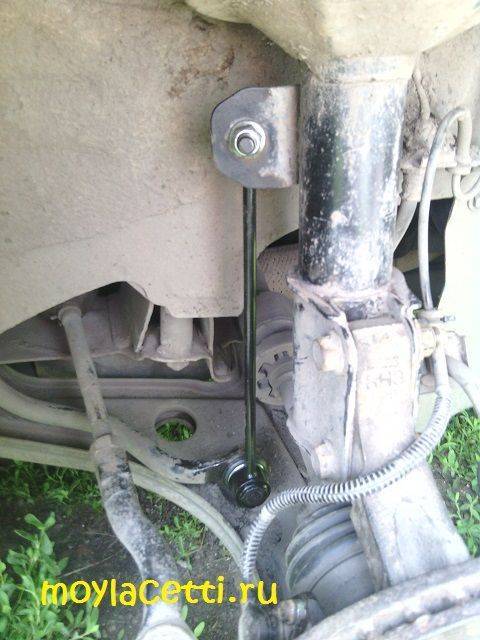

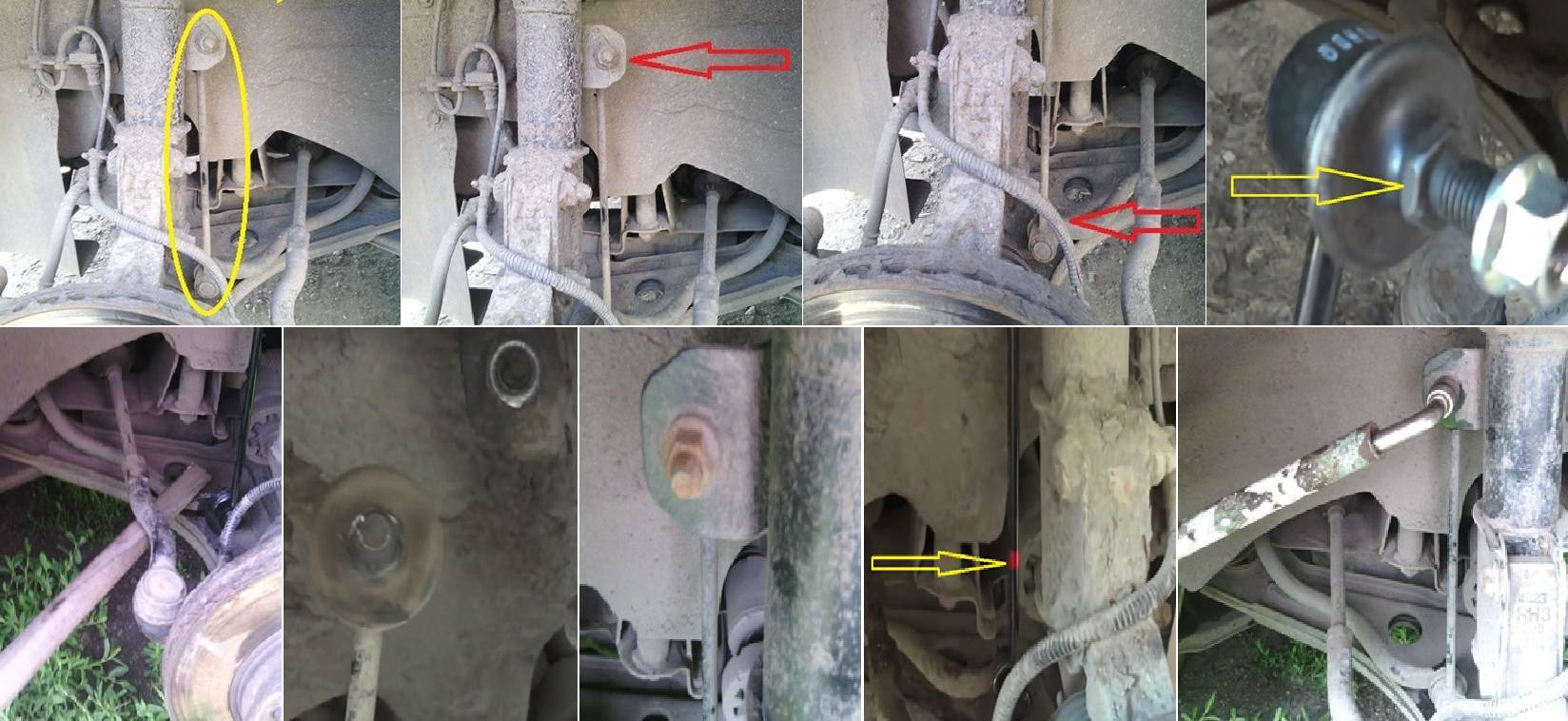

Вывешиваем и снимаем колесо. Видим стойку стабилизатора
Очищаем щёткой гайки и резьбу. Пропитываем проникающим составом (WD-40). Ждём немного и откручиваем ключом на 14 мм верхнюю гайку…
…а затем нижнюю
Если палец стойки прокручивается вместе с гайкой, тогда ключом на 15 мм придерживаем палец от проворачивания.
После того, как гайки откручены, снимаем стойку стабилизатора с автомобиля
Когда автомобиль находится на домкрате, тогда стабилизатор находится в напряжении и чтобы извлечь стойку, необходимо черенком или ломом придавить стабилизатор, чтобы снять напряжение.

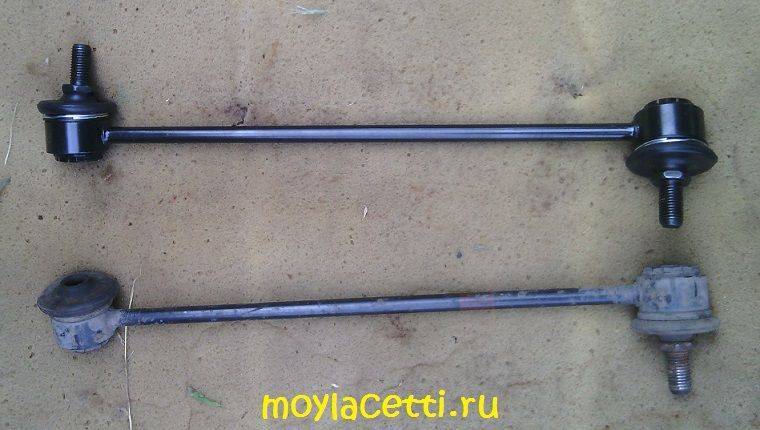

Далее устанавливаем новую стойку стабилизатора на автомобиль.
Примечание: Обратите внимание, что левая и правая стойки стабилизатора Лачетти маркируются разными метками. Левая – белой меткой, а правая – красной
Такую же операцию проводим с другой стороны автомобиля. И на этом несложная процедура по замене стоек стабилизатора передней подвески окончена.
Проблемы при замене стоек стабилизатора Лачетти
Но не всегда, как известно, всё проходит как по маслу и частенько, в казалось бы, простой процедуре могут возникнуть непредвиденные проблемы.
По моей личной статистике нижняя гайка обычно откручивается без проблем, а вот верхняя никогда без боя не сдаётся. И всему виной является коррозия резьбы.
Ниже мы рассмотрим методы борьбы с этим явлением, чтобы в будущем избежать таких проблем и сэкономить время и нервы.
Ключ на 15 мм предательски проскальзывал и, соответственно, попытки сорвать гайку ни к чему не приводили.
Помучавшись, решил действовать по другому. Так как нижняя окрутилась, я придумал взять стойку на излом, чтобы вырвать её из шарового пальца. Это дало бы возможность ухватиться за палец газовым ключом. Но никуда не было возможности вывести стойку стабилизатора – то одно мешает, то другое.
Было решено открутить датчик АБС и убрать его в сторону. Открутился он легко, так как я недавно менял ступичный подшипник и откручивал его.
Это дало возможность заломить стойку так, что она соскочила с пальца
Если Вы давно не откручивали датчик АБС, тогда беспроблемно его открутить шансов совсем немного. Поэтому можно поступить немного проще. Это будет показано в видео в конце. Но суть его заключается в следующем. Необходимо вложить какой-нибудь металлический предмет (торцевой ключ, небольшую трубу или квадратный профиль и т.п.) между стойкой и кронштейном её крепления. После этого потянуть за низ стойки “на себя”. Стойка должна вырваться из пальца
Теперь взял газовый ключ и ухватился за палец
Удерживая его, начал срывать гайку. Гайка сдалась

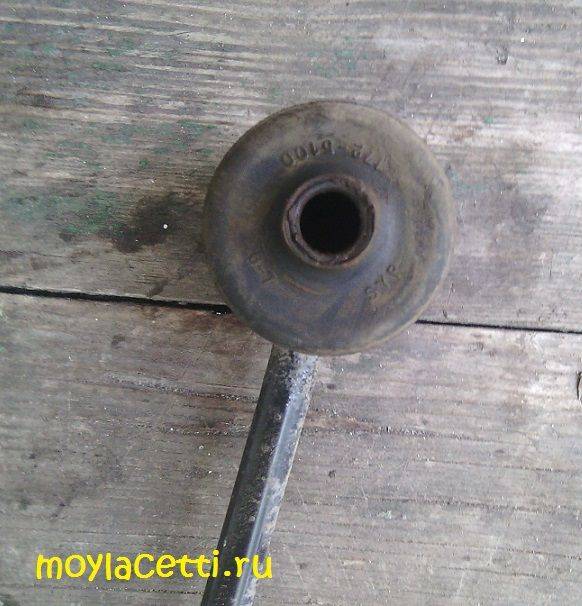

Вот этот палец
Без стойки стабилизатора
Установка новой стойки прошла быстро. Черенком придавил стабилизатор и установил стойку на своё место
Также на что обратил внимание, на новых нет цветовой маркировки правая-левая
Только надпись на коробке, что правая
И вот здесь соответствующая буква “R”
Вот и всё, новая стойка на своем законном месте, а противные стуки исчезли
Теперь о том, как облегчить себе жизнь в будущем и не мучиться с откручиванием заржавевших соединений.
Для этого при любых ремонтах такого плана у меня всегда под рукой Мовиль с кисточкой
и автопластилин

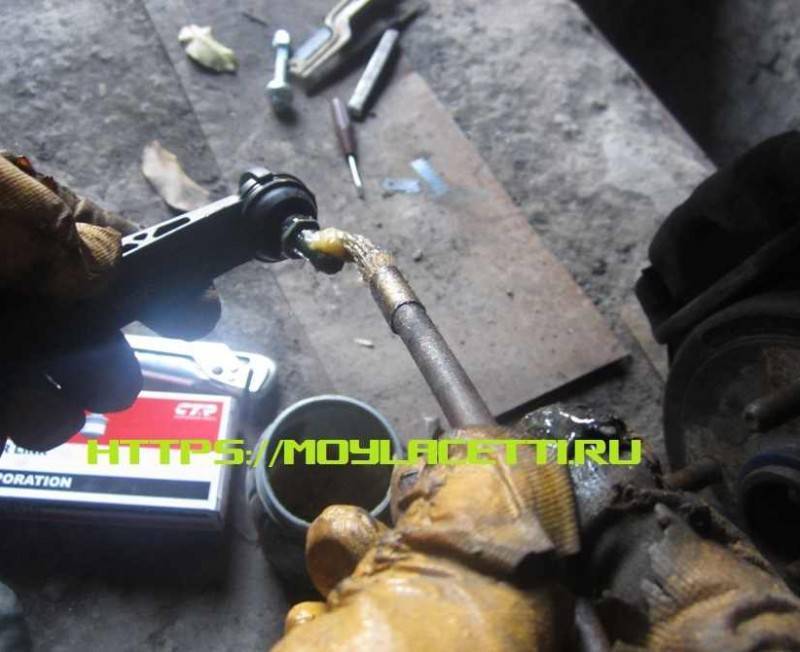

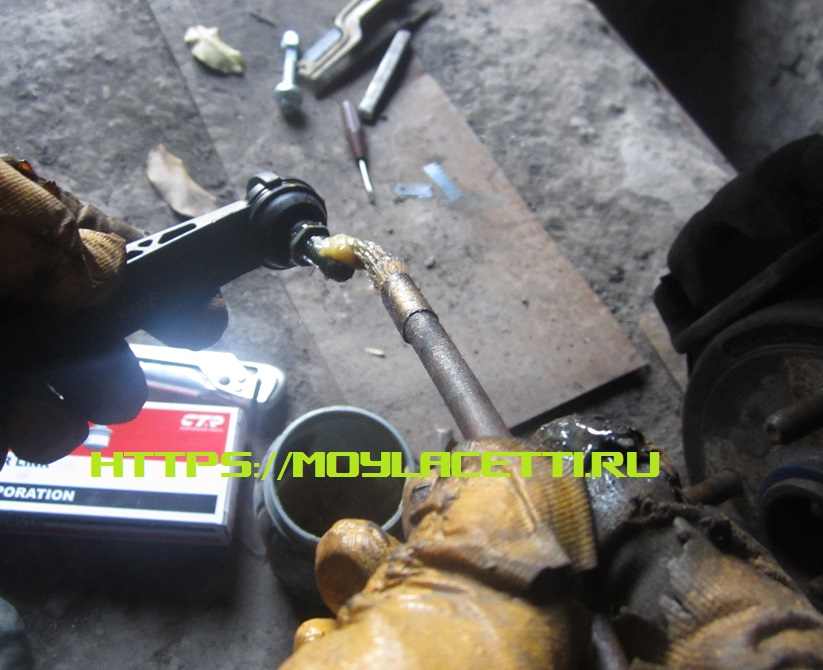

Наношу Мовиль на резьбу перед монтажом (показано на примере стойки заднего стабилизатора)
А после сборки покрываю резьбу вместе с гайкой автопластилином
Минута потраченного времени сегодня, сбережёт пару часов в будущем и сохранит драгоценные нервные клетки. Тем более мовиль и автопластилин стоят копейки. Всё отлично держится и сохраняет резьбу в идеальном состоянии. Проверено вот тут.
Вот видео про замену стоек стабилизатора Лачетти
Мир Вашему дому и удачи на дорогах!
По теме:
Алгоритм демонтажа и замены
- используем смотровую яму или гидравлический подъемный механизм. Домкрат в данном случае малоэффективен;
- поэтапно отвинчиваем подрамник, подставляем гидравлическую подставку. Опускаем опору на 3 – 4 см вниз. Этого диапазона достаточно для доступа ключом к крепежным болтам резиновой втулки;
- отвинтив четыре болта, извлекаем изношенный уплотнитель, вставляем новый, привинчиваем металлическую конструкцию.
При условии соблюдения алгоритма установки, условий эксплуатации технического средства последующая замена не ранее чем через 80 000 км. пробега. По аналогии меняется тяга поперечной устойчивости на противоположной стороне.
https://youtube.com/watch?v=J8wfrlBvdwM
Обязательно проводите диагностику автомобиля с последующей заменой комплектующих до и после зимы. Отрицательная температура, отсутствие дорожного покрытия способствуют скорому износу резиновых втулок.
Необходимость замены
Втулки стабилизатора относятся к деталям, которые подвержены наибольшим динамическим нагрузкам. Они требуют регулярной замены в зависимости от регламента обслуживания принятого у различных производителей и моделей авто. Максимальный пробег до замены задних и передних втулок обычно составляет от 15000 до 30000 км. Учитывая состояние наших дорог, производить замену рекомендуется по факту износа.
Несвоевременная замена может привести к образованию крена в стабилизаторе устойчивости автомобиля, а это, в свою очередь, повышает риск опрокидывания авто на скорости. Обязательной замене подлежит полный комплект независимо от разницы во внешних признаках износа. Стоимость такой услуги по ремонту в СТО зачастую завышена, учитывая простоту замены у большинства моделей автомобилей, поэтому целесообразно проводить замену передних и задних втулок своими руками.
Диагностика
Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.
Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.
Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.
Замена втулок стабилизатора Шевроле Лачетти: описание, процесс
Замена втулки стабилизатора на любом автомобиле тяжело, особенно без снятия подрамника. Что касается Шевроле Лачетти, в этом контексте, собственными самостоятельно это практически невыполнимая задача. Но, многим автолюбителям это удаётся, хотя и с некоторыми проблемами.
Видео
Видеоматериал повествует о замене втулок стабилизатора, сложностях с которыми может столкнуться автолюбитель
Процесс замены
Процесс замены втулок стабилизатора, если соблюдается полностью технология, не обходится без снятия подрамник. Конечно, напрашивается вопрос, — как быть? И тут без славянской смекалки не обошлось, которая обошла корейские великие конструкторские умы. Автомобилисты все же придумали упрощённый вариант замены, который не требует таких трудоёмких затрат.
Оригинальные втулки стабилизатора.
Собираем инструментарий, который понадобится, а именно — набор воротков, трещотка и удлинитель к ней. Теперь можно идти в бой:
В любом случае ставим автомобиль на яму или эстакаду. Но, в случае её отсутствия пытаемся максимально поднять машину, чтобы получить доступ снизу.

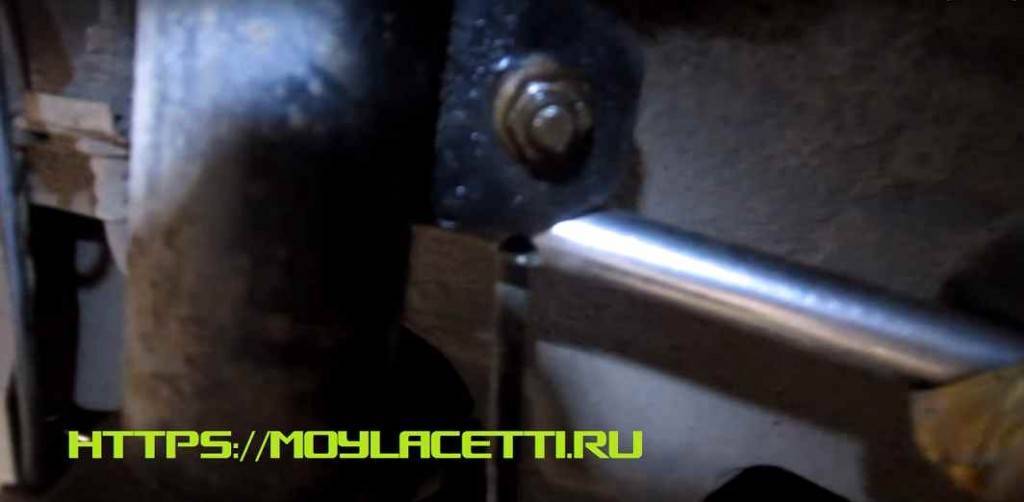

Подлезаем ключом на 14 к переднему болту крепления втулки стабилизатора, и откручиваем его
Процедура, очень трудная, и требует внимательности и осторожности.При помощи трещотки откручиваем болт крепления втулки стабилизатора.
Теперь, удлинив ключ подручными средствами, пытаемся сорвать задний болт крепления втулки.Откручиваем крепление втулки стабилизатора.
Берём трещотку и удлинённый вороток откручиваем болты.А теперь вторую часть крупления втулки нужно выкрутить.
Теперь снимаем кронштейн и меняем втулку. Ту же процедуру проделываем со второй стороны.
Выбор втулок
К выбору изделий необходимо отнестись со всей серьёзностью, поскольку от этого зависит устойчивость автомобиля на дороге, а соответственно и безопасность. Поэтому рекомендуется покупать только качественные детали, которые имеют соответствующие сертификаты качества.
Оригинал
96839848 — оригинальный каталожный номер втулки стабилизатора на Шевроле Лачетти. Данная деталь может быть производства Daewoo или General Motors. Кроме Лачетти эта втулка устанавливается на автомобили производства Daewoo, Kia, Hyundai, Opel. Средняя стоимость за штуку составляет 250 рублей.
Аналоги
Кроме оригинала, автомобильный рынок может предложить автомобилисту ряд аналогов, которые можно установить:
| Наименование производителя | Каталожный номер | Стоимость в рублях |
| Bcguma | BC3607 | 120 |
| Blue Print | ADG080210 | 200 |
| Car-dex | CR-D029 | 80 |
| CTR | CVKD-28 | 100 |
| Febest | CHSB-LACF | 150 |
| Febi | 41497 | 200 |
| HAN | H23DW006 | 80 |
| Mando | EG96839848 | 80 |
| Nipparts | N4270907 | 200 |
| SWAG | 13 94 1497 | 200 |
Кроме перечисленных втулок стабилизатора, на Лачетти большой популярностью пользуются детали из полиуретана. Многие автолюбители не разделяют это мнение, но производители материала уверяют, что он выхаживает в 1.5 раза дольше оригиналов.
Стоит отдельно отметить, что при проведении тюнинга, устанавливаются специальные усиленные втулки стабилизатора, которые позволяют лучше держать транспортное средство на дороге при большой скорости и вхождении в повороты.
Вывод
Заменить втулки стабилизатора на Шевроле Лачетти — не так уж и легко, как может показаться на первый взгляд. По технологии и мануалах завода изготовителя необходимо снимать подрамник, но упрощённый вариант не требует проведения такой сложной операции.
Особенности устройства
Многие отождествляют понятия амортизатор и стойка амортизатора. Одни думают, что это простая пружина, а другие правильно называют амортизаторной стойкой все ее компоненты в сборе.
Где правда, а где ложь? Будем разбираться.
Начнем с того, что стойками амортизатора называют элемент подвески, необходимый для соединения двух важных составляющих — колес машины и самого кузова. Опора соединяется с демпфером и пружиной. Кстати, именно демпфер считается самым главным компонентом амортизатора.
Амортизаторная стойка или просто АС выполняет несколько ключевых функций:
- удерживает массу машины;
- передает силу сцепления с дорожным покрытием кузову;
- поддерживает оптимальное положение кузова по отношению к колесам;
- устраняет лишний крен;
- принимает на себя боковые нагрузки.
Цена стоек выше по сравнению с амортизаторами, поскольку конструкция у них сложная, а в производстве используют более качественные материалы. Если смотреть на конструкцию, то АС выпускают с пружинами и без них. Внимательно думайте, прежде чем купить.
Выбирать новые стойки на Форд Фокус, Рено Логан, Шкода Октавия, Киа Спектра, а также автомобили типа ВАЗ 2110, 2114 или Лада Гранта и Приора, нужно исходя из конструктивных особенностей подвески и доступного бюджета.
Теоретически передние и задние стойки можно называть просто амортизаторами. Но я с такой позицией не согласен. Эти элементы отличаются друг от друга. Если на фото и видео вы этого разглядеть не можете, то я вам подскажу. Хотя два элемента похожи, у стойки дополнительно имеется опорная пружина и рулевая тяга.
В состав стойки входят следующие элементы:
- Цилиндры. Содержат внутри себя поршень и специальную гидравлическую жидкость;
- Гидравлическая жидкость. Может быть представлена смесью газа и жидкости, либо просто смесью из газов. Она нужна, чтобы передавать усилия между амортизаторами;
- Шток. Удерживает на себе поршень и необходим для сборки толкающих усилий;
- Поршень, дополненный пропускным клапаном. Он осуществляет движение внутри цилиндра. Нужен для плавной передачи колебаний;
- Сальники. Уплотнитель и герметик;
- Внешний корпус. Служит для размещения внутри себя всех составных компонентов амортизатора;
- Крепежи. Сами понимаете, необходимы для соединения амортизаторов с кузовом машины.
Увы, даже на машинах типа Киа Спортейдж, Шевроле Круз, Лачетти и Авео, Рено Логан, разных моделях Митсубиси, Фольксваген и Тойота, как и отечественная Калина, не всегда удается без последствий долго эксплуатировать машину на одних и тех же стойках. Со временем они изнашиваются, ломаются и приходят в негодность.
Тут важно вовремя заметить, когда АС подают признаки усталости и нуждаются в замене
Симптомы чрезмерного износа или поломки
Я не буду расписывать, что может произойти, если сломается левая или правая стойка. Ничего хорошего не случится, это я вам гарантирую. Потому внимательно следите за своим автомобилем. Своевременный ремонт или замена стоек позволит избежать проблем.
На неисправность передних стоек указывают следующие характерные признаки:
- при движении раздается скрип, щелчок и стук;
- автомобиль раскачивается и долго продолжает колебаться из стороны в сторону;
- автомобиль сильно заносит в поворотах;
- для торможения нужен больший тормозной путь, чем обычно;
- автомобиль «приседает», когда вы разгоняетесь или тормозите (ощущения наблюдаются сзади и впереди соответственно);
- машина хуже цепляется за дорогу;
- резина изнашивается неравномерно;
- из амортизаторов подтекает тормозная жидкость;
- пружина, опоры или шток покрываются коррозией;
- повышается уровень шума при разгонах (вероятнее всего, повредились крепежи втулок);
- корпус деформирован, поршень не может нормально перемещаться внутри цилиндра;
- пружины расположены неправильно, потому корпус машина начинает колебаться при движении.
Выбор втулок на Шевроле Лачетти
К выбору втулок стабилизатора необходимо отнестись со всей серьёзностью, поскольку от этого зависит устойчивость автомобиля на дороге, а соответственно и безопасность. Поэтому, рекомендуется покупать только качественные детали, которые имеют соответствующие сертификаты качества.
Старая и новая втулка стабилизатора.
Оригинал
так выглядит оригинал в упаковке.
96839848 – оригинальный каталожный номер втулки стабилизатора на Шевроле Лачетти. Данная деталь может быть производства Daewoo или General Motors. Кроме Лачетти эта втулка устанавливается на автомобили производства Daewoo, Kia, Hyundai, Opel. Средняя стоимость за штуку составляет 250 рублей.
Аналоги
Кроме оригинала, автомобильный рынок может предложить автомобилисту ряд аналогов, которые можно установить:
| Наименование производителя | Каталожный номер | Стоимость в рублях |
| Bcguma | BC3607 | 120 |
| Blue Print | ADG080210 | 200 |
| Car-dex | CR-D029 | 80 |
| CTR | CVKD-28 | 100 |
| Febest | CHSB-LACF | 150 |
| Febi | 41497 | 200 |
| HAN | H23DW006 | 80 |
| Mando | EG96839848 | 80 |
| Nipparts | N4270907 | 200 |
| SWAG | 13 94 1497 | 200 |
Полиуретановые втулки должны ходить дольше!
Стоит отдельно отметить, что при проведении тюнинга, устанавливаются специальные усиленные втулки стабилизатора, которые позволяют лучше держать транспортное средство на дороге при большой скорости и вхождении в повороты.
