Меняем вакуумный усилитель тормозов на 16-ти клапанной ВАЗ-2112 своими руками

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

  1. Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
  2. Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
  3. Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
  4. Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
  5. Теперь появляется возможность отодвинуть шумоизоляцию;
  6. Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
  7. Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
  8. Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
  9. Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
  10. Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
  11. Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
  12. После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.

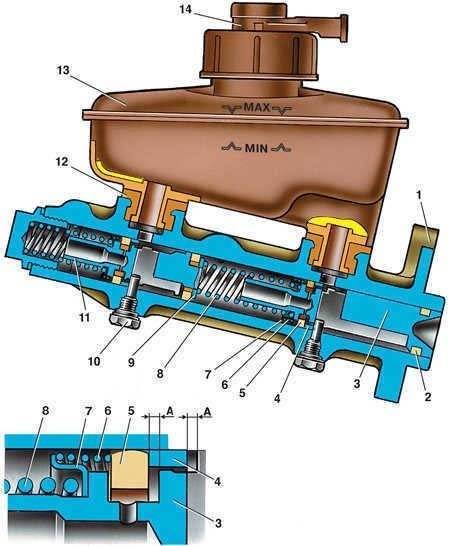

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

  • На главном цилиндре заметны следы подтекания тормозной жидкости;
  • Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
  • Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

https://youtube.com/watch?v=gYLFHjMr2Fk

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Грамотная прокачка позволит обеспечить эффективность работы нового установленного главного цилиндра.

Процедура не сложная, но требует соблюдения инструкции.

  • Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
  • Накачайте тормозную педаль путем нескольких нажатий на нее.
  • Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
  • При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
  • Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
  • Командуйте помощнику опускать деталь.
  • Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
  • Подобными действиями прокачивается каждый из четырех контуров.
  • Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

 Загрузка …

Проверка состояния усилителя

Понять, что ВУТ вышел из строя, сможет даже неопытный автомобилист, так как для нажатия на педаль потребуется гораздо больше усилий. Замена ВУТ ВАЗ 2110 требуется в том случае, если при нажатии педали слышно шипении, а педаль становится слишком тугой. Проверять устройство следует на заглушенном моторе: автомобилисту следует несколько раз нажать на педаль, а затем подержать ее в выжатом положении. Далее необходимо завести мотор, и если педаль тормоза опустится к днищу машину без сильного сопротивления, то агрегат работает исправно.

Если же педаль прожимается с трудом, то в узле присутствует дефект. Чтобы лишний раз не проводить разбор системы, рекомендуется проверить обратный клапан усилителя и вакуумный шланг – это элементы должны быть герметичны и не повреждены. Чаще всего встречаются следующие дефекты:

  • Повреждение пружины.
  • Обрыв шланга.
  • Разрыв или трещина диафрагмы.

Статья в тему: Замена передних и задних тормозных колодок на ВАЗ 2109

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

  • Увеличивается степень сопротивляемости тормозной педали;
  • Снижает показатель нагрузки на тормозную систему;
  • Выступает в роли высокоэффективного вспомогательного узла;
  • Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

  • Плотный корпус, для изготовления которого применяют высокопрочный полимер;
  • Диафрагма, которая также называется собирательным узлом;
  • Следящий или контрольный специализированный клапан;
  • Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
  • Главный шток поршня цилиндра тормозной системы (главного);
  • Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

  1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
  2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

  • Корректирует положение поршня в пространстве;
  • Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

  • При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
  • Автомобиль начинает троить;
  • Свечи зажигания перестают работать эффективно;
  • Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

  • Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
  • После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
  • После запуска педаль будет сама немного смещаться вперед.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

  • На главном цилиндре заметны следы подтекания тормозной жидкости;
  • Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
  • Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Грамотная прокачка позволит обеспечить эффективность работы нового установленного главного цилиндра.

Процедура не сложная, но требует соблюдения инструкции.

  • Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
  • Накачайте тормозную педаль путем нескольких нажатий на нее.
  • Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
  • При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
  • Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
  • Командуйте помощнику опускать деталь.
  • Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
  • Подобными действиями прокачивается каждый из четырех контуров.
  • Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

Вакуумный усилитель

Главная / Руководство по ремонту и эксплуатации ВАЗ 2110/2112/2111 / Вакуумный усилитель

Рис. 6-12. Удаление воздуха из гидропривода тормозов:

1 — штуцер для прокачки;2 — шланг; 3 — сосуд с жидкостью

1/2-3/4 оборота штуцер при нажатой педали. Продолжая нажимать на педаль, вытесните находящуюся в системе жидкость вместе с воздухом через шланг в сосуд. После того как педаль тормоза достигнет переднего крайнего положения и истечение жидкости через шланг прекратится, заверните штуцер выпуска воздуха до отказа. Повторяйте эти операции до тех пор, пока не прекратится выход пузырьков из шланга.

Удерживая педаль в нажатом положении, заверните штуцер до отказа и снимите шланг. Протрите насухо штуцер и наденьте защитный колпачок.

Повторите операции для других колес, сначала на втором колесе этого же контура, а затем последовательно на обоих колесах другого контура.

При удалении воздуха следите за наличием жидкости в бачке, не допуская

обнажение его дна, так как при этом в систему вновь попадет воздух.

При отсутствии в приводе тормозов воздуха педаль тормоза должна проходить 1/2 своего полного хода.

Чтобы исключить влияние вакуумного усилителя на прокачку тормозов, удаление воздуха проводите при неработающем двигателе.

Если в гидравлическом приводе отсутствует тормозная жидкость, то заполните систему следующим образом:

— залейте тормозную жидкость в бачок главного цилиндра;

— отверните на 1,5-2 оборота штуцеры на цилиндрах всех колес;

— резко нажимая на педаль тормоза и плавно отпуская ее, завертывайте штуцеры по мере вытекания из них жидкости. Затем прокачайте систему.

При удалении воздуха на автомобиле, тормозная система которого работала длительный срок, находящуюся в системе жидкость замените новой.

Замена тормозной жидкости

Для того, чтобы в систему гидропривода при замене тормозной жидкости не попал воздух и затрачивалось минимальное количество времени на эту операцию, придерживайтесь следующих правил:

— действуйте в том же порядке, как и при прокачке тормозов, но используйте шланг со стеклянной трубкой на конце, которую опустите в сосуд с тормозной жидкостью;

— нажимая на педаль тормоза, выкачивайте старую тормозную жидкость до тех пор, пока в трубке не покажется новая жидкость; после чего выполните два полных хода педалью тормоза и, удерживая ее в нажатом положении, заверните штуцер. При прокачке следите за уровнем жидкости в бачке и

своевременно доливайте жидкость до максимального уровня;

— повторите такую же операцию на каждом рабочем цилиндре в том же порядке, как и при прокачке;

— наполните бачок до максимального уровня и проверьте работу тормозов на ходу автомобиля.

Вакуумный усилительСнятие и установкаСнятие.

При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух.

Порядок снятия:

— отверните гайки крепления главного цилиндра 1 (рис

6-13) к усилителю 3, снимите его со шпилек и отведите в сторону, осторожно изгибая трубопроводы, чтобы не повредить их;. — отсоедините от усилителя шланг;

— отсоедините от усилителя шланг;

— отверните гайки, крепящие кронштейн 4 педали тормоза к кузову и снимите кронштейн в сборе с вакуумным усилителем и педалью 7. Затем отсоедините вакуумный усилитель 3 от педали 7, сняв скобу 6 и вынув палец 5. Снимите с кронштейна вакуумный усилитель.

Установку

вакуумного усилителя проводите в обратном порядке. Разборка вакуумного усилителя не допускается.

Главный цилиндр

Снятие и установка

Снятие.

Отсоедините трубопроводы от главного цилиндра и колодку с проводами от клемм датчика аварийного уровня тормозной жидкости. Закройте отверстия у трубопроводов и у главного цилиндра, чтобы предупредить утечку жидкости и попадание в них пыли, грязи.

Снимите цилиндр в сборе с бачком 2 (см. рис. 6-13), отвернув гайки его крепления к вакуумному усилителю. Снимите датчик аварийного уровня тормозной жидкости и слейте из бачка и из цилиндра тормозную жидкость. Снимать бачок с главного цилиндра не рекомендуется, если в этом нет необходимости.

Установку

главного цилиндра проводите в последовательности, обратной снятию. После установки цилиндра прокачайте систему гидропривода тормозов для удаления воздуха.

Разборка и сборка

Разборка.

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

  • Увеличивается степень сопротивляемости тормозной педали;
  • Снижает показатель нагрузки на тормозную систему;
  • Выступает в роли высокоэффективного вспомогательного узла;
  • Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

  • Плотный корпус, для изготовления которого применяют высокопрочный полимер;
  • Диафрагма, которая также называется собирательным узлом;
  • Следящий или контрольный специализированный клапан;
  • Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
  • Главный шток поршня цилиндра тормозной системы (главного);
  • Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

  1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
  2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

  • Корректирует положение поршня в пространстве;
  • Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

  • При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
  • Автомобиль начинает троить;
  • Свечи зажигания перестают работать эффективно;
  • Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

  • Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
  • После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
  • После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

  1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
  2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
  3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
  4. Аккуратно демонтируйте цилиндр от усилителя.
  5. Отсоединять тормозные трубки не имеет никакого смысла.
  6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
  7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
  8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
  9. Теперь вы легко можете отключить тормозную педаль и усилитель.
  10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
  11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

ВАЗ 2170 | Замена вакуумного усилителя тормозов

Вам потребуются: ключи «на 13», «на 14», «высокая» торцовая головка «на 12», пассатижи, линейка.

1. Ослабьте хомут крепления вакуумного шланга к штуцеру усилителя…

2. …сдвиньте хомут по шлангу и отсоедините шланг от усилителя.

3. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю…

4. …и, не отсоединяя от главного цилиндра трубопроводы, отведите его в сторону.

Не отводите главный цилиндр на расстояние большее, чем это требуется для снятия усилителя, во избежание повреждения трубопроводов.

Уплотнитель главного тормозного цилиндра, установленный в гнездо корпуса усилителя, при каждой разборке соединения заменяйте новым.

5. В салоне под панелью приборов отсоедините от кронштейна педали тормоза выключатель стоп-сигнала (см. «Замена датчиков и выключателей»).

6. Отсоедините вилку толкателя вакуумного усилителя от педали тормоза (см. «Снятие и установка педали тормоза»).

7. Воротком с «высокой» торцовой головкой отверните четыре гайки (четвертая гайка на фото не видна, так как закрыта кронштейном) крепления вакуумного усилителя к кронштейну.

Так расположена четвертая гайка крепления вакуумного усилителя к кронштейну.

8. …и, немного отведя вперед главный тормозной цилиндр, снимите вакуумный усилитель.

9. Снимите защитный чехол толкателя.

10. Измерьте расстояние от корпуса усилителя до центра отверстия в вилке толкателя. Расстояние должно составлять 278–279 мм. В противном случае отрегулируйте длину толкателя.

11. Удерживая регулировочную втулку, ослабьте контргайку.

12. Заворачивая или отворачивая регулировочную втулку, измените длину толкателя до 278–279 мм.

13. Затяните контргайку, удерживая втулку вторым ключом.

14. Если вы сняли вакуумный усилитель для замены, а на новом усилителе отсутствует толкатель (а также в случае необходимости замены толкателя при износе отверстий его вилки), снимите пружинный фиксатор толкателя…

15. …извлеките толкатель из регулировочной втулки штока усилителя и установите его во втулку штока нового усилителя, закрепив пружинным фиксатором. После этого проверьте и при необходимости отрегулируйте длину толкателя (см. пп. 10–12).

16. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию.

Снятие, замена, установка коленвала и его вкладышей

Симптомы: снизилась эффективность торможения всеми колесами, усилие на педали тормоза заметно возросло.

Возможная причина: неисправен вакуумный усилитель тормозной системы.

Инструменты: набор головок, набор гаечных ключей, набор отверток.

3. Открутите две гайки, скрепляющие вакуумный усилитель тормозов и главный тормозной цилиндр, используя гаечный ключ «на 13».

4

С особой аккуратностью и осторожностью сместите в сторону главный тормозной цилиндр, не допуская перегибов и скручиваний тормозных трубок

5. Снимите вакуумный шланг вместе с его клапаном с вакуумного усилителя тормозов.

6. Открутите четыре крепежные гайки кронштейна педали тормоза (в салоне под панелью приборов).

7. Демонтируйте кронштейн в сборе с педалью тормоза и вакуумный усилитель тормозов (в моторном отсеке автомобиля).

8. Отсоедините стопорную пластину пальца, поддев ее отверткой, а затем вытолкните палец. Снимите толкатель вакуумного усилителя с педали тормоза.

9. Открутите и снимите две крепежные гайки вакуумного усилителя тормозов к кронштейну педали, используя гаечный ключ «на 13», после чего демонтируйте усилитель с кронштейна.

Примечание. Заменяйте вакуумный усилитель тормозов исключительно идентичной деталью с аналогичной маркировкой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
