Как заменить тормозные колодки ВАЗ 2110, пошаговое руководство

Лада Гранта: замена тормозных колодок тормозного механизма переднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Lada Granta имеют маркировку FPE103.

Передние колодки HANKOOK FRIXA для Lada Granta имеют маркировку FPE103.

Передние колодки HANKOOK FRIXA для Lada Granta имеют маркировку FPE103.

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Lada Granta имеют маркировку S1E103.

Вам потребуются: отвертка с плоским лезвием, зубило, молоток, ключи «на 13», «на 17».

Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

2. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

3. Отогните угол стопорной шайбы нижнего болта крепления направляющего пальца суппорта.

4. Выверните болт крепления направляющего пальца, придерживая ключом палец за шестигранник.

5. Разверните суппорт вверх вокруг оси верхнего направляющего пальца…

6. …и снимите тормозные колодки.

ПРИМЕЧАНИЕ

Обратите внимание на маркировку колодок. Для замены приобретайте колодки с аналогичной маркировкой.

7

7

Очистите от грязи и ржавчины детали тормозного механизма колеса, особенно посадочные места тормозных колодок

Делайте это осторожно, чтобы не повредить защитный чехол цилиндра

7. Очистите от грязи и ржавчины детали тормозного механизма колеса, особенно посадочные места тормозных колодок

Делайте это осторожно, чтобы не повредить защитный чехол цилиндра.

ПОЛЕЗНЫЙ СОВЕТ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

8. При установке новых колодок утопите поршень в цилиндр. Для этого установите изношенные тормозные колодки на место (вместо внутренней желательно поставить только основание) и опустите суппорт. Надавливая отверткой или монтажной лопаткой на внутреннюю колодку и опираясь на тормозной диск, аккуратно вдавите поршень в цилиндр.

9. Установите новые тормозные колодки. Нажимные пружины должны быть установлены параллельно верхнему краю колодок.

10. Опустите суппорт вниз и вверните болт крепления нижнего направляющего пальца, придерживая ключом палец за шестигранник.

11. Загните угол стопорной шайбы.

12. Установите колесо.

13. Аналогично замените тормозные колодки второго переднего колеса.

14. Нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.

Так как Лада Гранта — это по сути, двойник автомобиля Калина, то и замена передних тормозных колодок будет осуществляться точно так же. Все это делается довольно просто в гаражных условиях, имея под рукой пару ключей и домкрат. Подробный перечень необходимого инструмента будет представлен ниже:

  1. Ключи на 13 и 17 мм
  2. Отвертка плоская
  3. Молоток
  4. Ключ баллонный
  5. Домкрат
  6. Монтировка (при необходимости)
  7. Медная смазка (желательно)

Симптомы износа

Как правило, колодки служат 15-30 тысяч километров. Но это усредненный показатель, ведь многое зависит от стиля вождения, качества накладок, условий эксплуатации и так далее. Экстремальное вождение с резкими разгонами и таким же торможением может привести к износу накладок уже через 5-8 тысяч километров пробега.

Так что на вопрос, «когда менять тормозные колодки?», лучшим ответом будет — «по мере износа».

Ориентируйтесь на характерные признаки неисправности:

  • Появление скрипа или скрежета во время торможения;
  • падение уровня тормозной жидкости в бачке;
  • наличие биений при нажатии на тормоз;
  • увеличение тормозного пути;
  • появление пыли от накладок (как правило, она оседает на дисках и ее легко заметить);
  • уменьшение толщины накладок меньше допустимого (можно увидеть только при снятии колеса).

При всех перечисленных выше симптомах скорее всего потребуется замена тормозных колодок. Ваша задача, как хорошего автолюбителя, суметь это сделать правильно.

Средние колодки прослужат около 30 тысяч пробега и изнашиваются они в три раза быстрее задних, поскольку основная нагрузка при торможении ложится именно на них. Ни в коем случае нельзя использовать колодки из разных комплектов или разной степени износа, ставим только новый комплект, только одного производителя.

Разница в толщине старых и новых колодок.

Несмотря на пробег, при появлении этих симптомов как минимум проверяем состояние колодок и дисков:

  1. Скрипы и лязг во время торможения.
  2. Вибрация во время торможения.
  3. Увеличенный тормозной путь.
  4. Большой рабочий ход педали тормоза.
  5. Равномерные удары при торможении.
  6. Следы пыли и стружки на тормозных механизмах.

По окончании работ, следует провести регулировку тормозной системы. Задние тормоза, должны блокировать немного раньше передних.

Делается это следующим образом. При скорости, не более 40 кмчас, резко тормозим. Если, по ощущениям, передние тормоза срабатываю раньше, с помощью регулятора тормозного давления, находящегося под капотом, уменьшаем зазор между кронштейном и пружиной на 2 мм. Далее опять тестируем на торможение. Регулируя расстояние рычага, добиваемся нужного результата.

Срок службы колодок на автомобилях ВАЗ-2110 и производных его модификаций составляет, в среднем, 15–20 тысяч километров пробега для передних, и 40–50 тысяч — для задних. Тем не менее износ их прямо зависит от ряда факторов. Так, при городской езде степень износа выше, равно как и при эксплуатации в условиях пыльных дорог, когда велик риск попадания механических частиц на рабочие поверхности.

Основным признаком неисправности является появление характерного свиста во время торможения. Связано это с тем, что в конструкции колодки предусмотрены сигнальные полосы-индикаторы, и когда рабочая поверхность колодки истирается до критического минимума, полосы обнажаются и создают данный звук.

Наряду с этим неполадки могут выражаться в виде металлического скрежета в случае разрушения фрикционного слоя и обнажения металлического конструктива колодки. При этом на этапе торможения могут появляться вибрации и стуки, а также характерный скрип в зоне переднего колеса (либо заднего в случае прихода в негодность задних колодок). Иными словами, колодки свистят, гремят или стучат, выдавая неисправность.


Разница в толщине старых и новых колодок

Замена тормозных дисков

При торможении ВАЗ 2108 происходит трение фрикционных накладок о тормозной диск переднего колеса. Температура в пятне контакта может достигать 800 градусов Цельсия. При этом интенсивно изнашиваются не только накладки, но и сам диск. Время от времени его приходится менять.

Минимальное нормативное значение толщины тормозного диска ВАЗ 2108 составляет 10,8 мм. Замер производится при помощи штангенциркуля при снятом колесе. Замерять толщину диска следует в трёх — четырёх местах, проворачивая ступицу вокруг своей оси. Минимальное значение толщины должно превышать нормативное значение. Если диск ВАЗ 2108 тоньше, чем должен быть, замените его.

Порядок выполнения работ следующий.

Открутите два винта крепления тормозного суппорта к поворотному кулаку.
Не отсоединяя шланг, зафиксируйте суппорт, подвесив его при помощи подходящего куска проволоки к пружине амортизаторной стойки.
Сбрызните жидкостью WD-40 штифты крепления тормозного диска к ступице.
Дайте постоять 15 минут и отверните штифты.
Осторожно поколачивая диск киянкой изнутри наружу, демонтируйте его.

Новый диск устанавливается на ВАЗ 2108 в порядке, строго обратном описанному.

Необходимые запчасти

Еще 10 лет назад старые колодки не меняли, их сажали на клей, меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.

Замена передних тормозных колодок на ваз 2110 своими руками:

1.)​ Поверхность, на которой вы будете проводить эту операцию, должна быть ровной, Включите первую передачу, и поставьте на ручник авто. Под оба задних колеса положите упоры.

2.​) Меняем колодки на колесах поочередно.

3.)​ Нужно ослабить (не открутить полностью) с обоих сторон колеса болты крепления.

4.​) Поднимаем переднее колесо домкратом, установленным под автомобилем.

5.​) Теперь полностью откручиваем болты крепления колеса и снимаем его.

6.​) Чтобы было удобно работать, выворачиваем полностью руль в сторону разобранного колеса.

7.)​ Водой с любым моющим средством (только не бензином и не растворителями) промойте тормозной механизм и дайте просохнуть.

8.)​ Вытяните тормозной шланг из кронштейна.

9.)​ При помощи плоской отвертки, отведите колодки от тормозного диска.

10.​) Что бы открутить нижний болт крепления колесного цилиндра, нужно в начале отогнуть стопорную пластину. Далее рожковым ключом на «17» удерживаем направляющий палец за шестигранную часть от проворачивания и ключом на «13» отворачиваем болт.

11.​) Необходимо посмотреть уровень тормозной жидкости и если он не на минимуме, то лучше откачать с помощью шприца часть в другую емкость, во избежание ее вытекания при вдавливании поршня на место.

12.​) С помощью отвертки поднимаем суппорт вверх.

13.​) Вынимаем старые колодки, на всякий случай замерьте штангенциркулем толщину тормозного диска (мин.10,8 мм) в четырех точках.

14.)​ По мере износа тормозных колодок, поршень выходит из цилиндра, поэтому его следует задвинуть обратно внутрь. Для этого нам пригодиться газовый ключ, им вдавливаем поршень в цилиндр. Так же эту процедуру можно сделать при помощи плоской отвертки. Установив на свое место наружную колодку, опускаем суппорт, плоскую отвертку вставляем в смотровое отверстие (между тормозным поршнем и колодкой) и не прилагая больших усилий отодвигаем (не спеша) поршень в цилиндр.

15.)​ Перед тем как будите устанавливать новые тормозные колодки на автомобиль, следует выполнить очистку элементов тормозного механизма, особенно посадочное место новых колодок, дабы избежать перекоса и заклинивания их. Проверьте состояние направляющего штифта, перед установкой смажьте графитовой смазкой. Так же убедитесь в целостности уплотнителей и пыльников. А прижимные пружины должны быть параллельны верхнему краю колодок.

16.​) Производители каждый комплект новых колодок укомплектовывают новым датчиком износа, поэтому старый удаляем. Он располагается на внутренней колодке. Для этого нужно перекусить провод старого датчика (бокорезами или кусачками), отсоединяем разъем от проводки автомобиля, вынимаем остаток провода.

17.​) Устанавливая новые тормозные колодки, следует соединить проводку автомобиля с новым датчиком износа, для этого вам нужно пропустить провод датчика через резиновые кольца, которые охватывают тормозной шланг, и вставляем наконечник датчика в отверстие колодки.

датчик износа передних тормозных колодок, какой фирмы купить тормозные колодки в Москве

18.​) Новые колодки плотно вставляют в пазы тормозного диска, упирая усиками в упоры прижимаем к диску.

19.​) Теперь собираем все в обратной последовательности: закрываем суппорт, закручиваем болт, загибаем контргайку, устанавливаем на место тормозной шланг, ставим колесо и закручиваем крест на крест крепления, доливаем тормозную жидкость в бачок.

Если статья понравилась, делимся в соцсетях и делимся комментариями!

Тормозные колодки, инструкция по самостоятельной замене

Ни для кого не секрет, что тормоза автомобиля, требуют наиболее пристального внимания со стороны водителя, поскольку от их исправного состояния зависит не только его безопасность, но и безопасность окружающих. Если не считать проверки уровня тормозной жидкости, то следующей по частоте операцией будет замена тормозных колодок.


Тормозные колодки изготавливаются из фрикционной смеси (в основном на основе асбеста), что делает их весьма недолговечными. Будучи очень важным, но все же расходным элементом тормозной системы,колодки нуждаются в постоянном контроле и систематической замене, по мере износа. На автомобилях, для передних и задних колес, чаще всего используется различная система устройства тормозов. Передние колеса имеют дисковые тормоза, тогда как на задних стоит барабанная система. Рассмотрим порядок замены тормозных колодок, на примере отечественных автомобилей семейства ВАЗ 2107, 2109, 2110, 2112, 2114, 2115. Поскольку устройство тормозов у перечисленных автомобилей не отличается, инструкция по замене колодок подойдет для всех этих автомобилей без исключения. Единственным отличием между ВАЗ 2107 (классика) и остальными автомобилями, будет разве что размер тормозных барабанов и колодок, в остальном же конструкция ничуть не отличается от 2109 и 2110-2115.

Замена передних тормозных колодок

Замену передних колодок производим на вывешенном автомобиле со снятыми колесами. Для начала необходимо разогнуть стопорные пластины, удерживающие головку болта направляющего пальца. Ключом на 13 отворачиваем верхний болт, нижний достаточно слегка ослабить. В случае если направляющий палец проворачивается, его нужно удерживать ключом на 17.


Отгибаем суппорт с тормозным цилиндром в сторону, и без проблем извлекаем старые тормозные колодки из направляющих. Установив на их место новые тормозные колодки, пытаемся водрузить на место суппорт, предварительно вдавив поршень цилиндра. Если этого не сделать, то он просто не встанет на место, ведь толщина новых колодок обычно существенно отличается от изношенных старых.

Если цилиндр исправен, то это с легкостью можно проделать при помощи рукоятки молотка, или любого другого подручного приспособления, путем надавливания на поршень. Если он не поддается, можно попытаться ослабить штуцер для прокачки тормозов (небольшой высверленный болт, находящийся на суппорте), что впрочем, не всегда просто сделать. Обычно, штатный штуцер идет с головкой на 6, и намертво «прикипает». Попытки открутить его, приводят к тому, что грани быстро сбиваются, и тогда танцев с бубном не избежать.


Чрезмерные усилия при вдавливании поршня, могут привести к поломке цилиндра. Автор в свое время, пытался утопить поршень при помощи струбцины, так как он никак не хотел поддаваться. В итоге корпус дал трещину, и пришлось бежать в магазин за новым.

Выбираем колодки правильно!

Стандартная тормозная колодка передних тормозов десятки имеет такие параметры:

  • длина 104,3 мм;
  • высота 62,1 мм;
  • толщина 17,5 мм.

Размеры стандартной дисковой колодки ВАЗ-2110.

При выборе колодок стоит отталкиваться не столько их цены, сколько от материала фрикционной накладки. А этот материал, в свою очередь, зависит от стиля вождения и предпочтений водителя.

Выбираем материал и категорию колодок

Вкратце, каждый из материалов имеет такие характеристики:

  1. Полуметаллические фрикционы . Самые недорогие, они выполняются из фрикционной смеси, в которую входит графит, неорганические наполнители и 60–65% крошки цветного и чёрного металлов. Такие колодки отлично отводят тепло, не перегреваются, но сильно стирают тормозной диск. Шумные и сильно пылят. Плохо работают в условиях низких температур.
  2. Низкометаллические колодки . Та же история, но процент содержания металлов понижен до 30–35% . В основном состоят из органических наполнителей. Более мягкие и менее шумные накладки.
  3. Органические колодки . Состоят из стекломатериала, углеволокна, кевлара. Содержание металлов не превышает 12–15% . Очень мягкие и малошумящие колодки, но при этом интенсивно изнашиваются. Зато органика щадит тормозной диск и отличается хорошими фрикционными свойствами на начальной стадии торможения. Не рекомендуется для поклонников агрессивного стиля вождения, но спокойный уравновешенный водитель с комфортом отъездит на них не менее 40–50 тысяч.
  4. Керамические фрикционные накладки . Оптимальный вариант для условий, где необходимы интенсивное и частое торможение, высокие скорости. Основу накладки составляет керамическое волокно, в разных пропорциях включены каучук и мягкие цветные металлы. Керамическая колодка одинаково эффективна как при низкой, так и при высокой температуре, не сильно изнашивают тормозной диск, и служат при этом довольно долго.

Кроме материала, колодки различают по категориям, грубо говоря, качеству изготовления. Их три — конвейер, афтермаркет и рынок запчастей для третьих стран:

  • оригинальные конвейерные колодки поставляются непосредственно на завод, они соответствуют всем возможным стандартам, хотя судя по родным колодкам ВАЗ-2110, это не всегда так;
  • aftermarket — это полная копия оригинальных колодок, стоят в два раза дешевле, но качество иногда может быть лучше, чем у родных;
  • колодки для рынков третьих стран на вид ничем не отличаются от aftermarket-запчастей, но качество материалов на порядок хуже и стоят они на треть дешевле.

Но какой бы категории ни была колодка, на ней должны быть указаны базовые параметры — рабочая температура, коэффициент трения и каталожный номер.

Подбираем бренды и смотрим на цены

О родных десяточных колодках отзываются не слишком лестно. Их хватает разве что на обкатку, после чего эффективность торможения заметно падает, начинают скрипеть и вибрировать. Это колодки отечественного завода ТИИР с номером по каталогу 2108 35010 80 . Единственный их плюс в том, что достаются они условно бесплатно (вместе с новой машиной), поэтому выбросить не жалко.

Штатные колодки ТИИР.

Бюджетные тормозные колодки FERODO ТАR527B.

Lucas/TRW бюджетными назвать сложно, за них просят около 800 рублей. Каталожный номер GDB1446 . Практически не изнашивают тормозной диск и служат довольно долго. Оптимальный вариант для городских условий. Примерно в такую же сумму обойдутся хорошие колодки ATE, и немецкие Girling, их поставляют на баварские конвейеры.

За 1500 рублей можно купить колодки Ferodo серии Premier. Отличное качество, премиальная серия известных колодок. По всем показателям и характеристикам опережают первые две группы. Долговечные, малошумящие с высоким коэффициентом трения, который не теряется при температурах около 500 градусов.

Колодки премиальной категории Ferodo Premier.

К премиальной категории относят колодки Bosch , Textar и Delphi , хорошие отзывы о колодках премиум-серии Hankook Frixa и, конечно, Брембо .

Выбор есть, самое главное определить, в каких условиях и насколько интенсивно используется автомобиль. Тогда колодки не разочаруют качеством и не огорчат высокой ценой. Крепких всем тормозов и ровных дорог!

Снятие и замена передних тормозных колодок ваз 2108, 2109, 21099

Важные моменты

Есть пара важных нюансов, о которых необходимо помнить, меняя колодки:

  • при установке на место одного из длинных болтов на щитке тормозного барабана могут возникнуть серьёзные проблемы. Дело в том, что места за щитком мало, и просунуть туда пальцы удастся далеко не каждому. Опытные владельцы «семёрок» знают это и поступают просто: привязывают болт на нитку. Второй конец нитки привязывается к куску проволоки. Эта проволока заводится в отверстие болта, подхватывается пассатижами с другой стороны щитка и вытягивается вместе с ниткой и длинным болтом;

    Один из болтов на тормозном щитке крайне непросто установить, поскольку места за щитком мало

  • после установки длинного болта обязательно следует проверить крепёжные болты самого щитка. Этих болтов четыре. И гайки на этих болтах практически всегда оказываются ослаблены. Гайки следует затянуть, причём момент затягивания должен быть не менее 50 кгс/м;

    На тормозном щитке есть четыре болта, которые обязательно следует подтянуть

  • особо следует сказать о тормозном барабане. Если при осмотре внутренней стенки барабана на ней был обнаружен хотя бы один дефект в виде царапины или вмятины, его нужно обязательно устранить. Ни в коем случае нельзя устанавливать новые колодки в повреждённый барабан. Единственный способ устранения таких дефектов — так называемая расточка. Барабан закрепляется в токарном станке и его внутренняя поверхность стачивается на глубину дефекта. Обычно это не более 2 мм. Если выбоина на барабане гораздо глубже, то никакой, даже самый квалифицированный токарь тут не поможет, и барабан придётся менять.

Меняем на ВАЗ 2110 задние тормозные колодки своими руками

Чтобы узнать, когда необходима замена задних тормозных колодок ВАЗ 2110, следует ориентироваться не только на собственные ощущения или появление скрипов при торможении, но также на их реальный износ.

Оценить состояние колодок можно через смотровое окошко, даже не снимая барабан. Для этого следует вынуть резиновую заглушку в пылезащитном щите, поддев отверткой, посмотреть на накладки. Их толщина должна быть более 1,5 мм.

Если меньше, то они уже не обеспечат быструю остановку после нажатия на педаль. К тому же при такой толщине ход поршня цилиндра будет больше нормы. Отсюда – протечки, ведущие к потере жидкости, падение ее давления, то есть – под угрозой вся система торможения.

Тормозной механизм заднего колеса

Устройство

Прежде чем производить разбор, необходимо знать устройство системы торможения. На ВАЗ 2110 – гидравлические тормоза с распределением контуров. Один контур – передний правый и задний левый механизмы, второй контур – по диагонали.

В гидропривод включен (также двухконтурный) регулятор давления. С его помощью осуществляется регулировка давления тормозной жидкости, на задние тормозные системы. Именно через регулятор жидкость поступает на оба задних механизма.

Схема гидропривода тормозов

Регулировка осуществляется через четыре камеры. Их устройство таково: две соединяются с главным цилиндром, и две, соответственно, с обоими цилиндрами задних тормозов.

Для качественного торможения необходимо, чтобы вся система работала слаженно, была правильная регулировка и надежные механизмы.

Порядок разбора

Ремонтную операцию лучше проводить на эстакаде (можно — смотровой яме), или просто ровной площадке, имеющей твердое покрытие, ведь придется снимать задние колеса, естественно, вначале поддомкратив машину.

  1. Снимаем колесо и диск;
  2. Выкручиваем направляющие болты, которых здесь 2 штуки, снимаем барабан;
  3. Частая проблема – прикипание барабана, поэтому иногда снять его не так просто. Проблема издавна решается путем простукивания молотком (через доску) барабана;
  4. При помощи пассатижей снимаем стягивающую пружину;
  5. После этого — фиксирующую направляющую пружину, удерживающую колодку;
  6. Извлекаем из опорной планки колодку, не соединенную с тягой ручника. Для этого тянем за ее свободный край в сторону и вдоль щита;
  7. Ослабляем верхнюю пружину. Для этого нужно поворачивать в сторону колодку, пока не удастся отсоединить пружину;
  8. То же самое проделываем с пружиной второй колодки;

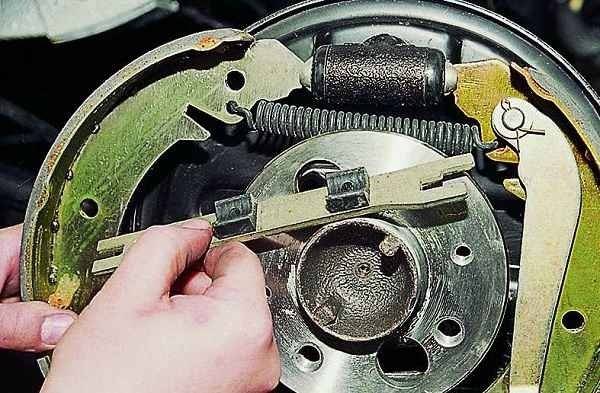

  9. Убираем распорную планку;
  10. Отсоединяем от тросика тягу ручника;
  11. Отмечаем про себя, или зарисовываем, как произведено соединение с тягой;
  12. Отцепляем пружину, вынимаем шплинт, отсоединяем тормозную колодку.

Таким образом, процесс разборки закончен.

Замена

В принципе, сборка происходит в обратном порядке, хотя имеются свои особенности:

  1. Для достижения нормального давления тормозной жидкости, в дальнейшем, необходимо загнать внутрь поршень тормозного цилиндра;
  2. Соединить тягу ручника и колодку, обязательно вставить шплинт;
  3. Подсоединить к тормозной колодке направляющую пружину;
  4. Соединить тросик с тягой ручника;
  5. Соединить с установленной новой колодкой верхнюю пружину;
  6. Нужно опереть вторую колодку в пятку тормозного цилиндра, потянуть за ее нижний край. Пружина натягивается, планку можно вставить;
  7. Остается завести вторую колодку и посадить ее в прорезь планки;
  8. При помощи пассатижей сцепить пружину со второй колодкой;
  9. Проследив за тем, чтобы тросик не попал под движение частей, составляющих устройство тормозного механизма, необходимо установить тормозной барабан на место;
  10. Остается закрутить направляющие болты, затем установить колесо.

То же самое проделываем с другим колесом.

Регулируем давление

Во-первых, нужна регулировка стояночного тормоза. Это устройство после ремонтных работ всегда требует наладки.

Во-вторых, проводится регулировка задних тормозов таким образом, чтобы система блокировала задние колеса чуть позже, чем передние.

Зная устройство тормозов, ослабляем болт, крепящий регулятор давления, при помощи отвертки перемещаем кронштейн рычага привода регулятора, чтобы образовался зазор порядка 2 мм между рычагом и его пружиной.

Проводим тест – разгоняем машину километров до 40, затем резко тормозим. Наблюдающий за процессом со стороны отмечает, правильно ли блокируются колеса. Если передние колеса блокируются позже задних, то регулятор необходимо переместить в сторону уменьшения зазора. Затем снова провести тест, пока не будет достигнута правильная блокировка колес.

Замена передних тормозных колодок на ВАЗ 2110

Тормозные колодки – важная, часто заменяемая деталь. Не существует четких регламентов, касающихся сроков замены колодок. Если взять средние показатели, то на ВАЗ 2110 колодки меняются, как правило, через каждые 20 – 40 тыс. км. пробега.

Кратко о процедуре

Для замены колодок понадобиться около получаса свободного времени. Процедура достаточно проста, даже неопытный водитель разберется как это сделать. Необходимо взять:

  • отвертку/монтировку;
  • обычные инструменты;
  • смазку;
  • кусок старой материи;
  • сами колодки.

Замена производится новым комплектом на правом и левом колесах.

Как определить, что колодки нуждаются в замене

Признаки износа:

  1. При торможении слышится лязг, скрип, равномерные удары.
  2. При торможении возникает ощутимая вибрация.
  3. Тормозной путь увеличивается.
  4. Педаль тормоза имеет большой рабочий ход.
  5. На тормозных механизмах присутствуют следы грязи.

Как поменять задние тормозные колодки на ВАЗ 2114

Каждый автовладелец должен быть готов к тому, что его машина рано или поздно даст сбой. Следовательно, придется выполнять ремонт, менять какие-то детали. Многие предпочитают пользоваться услугами станций технического обслуживания, но в случае с такими автомобилями как ВАЗ 2114, целый ряд ремонтных мероприятий вполне можно провести своими руками. Нужно только знать, как это делать.

Сегодня мы поговорим о том, как поменять тормозные колоды на ВАЗ 2114 сзади. Задние колодки не так редко выходят из строя, потому проблема довольно распространенная.

Сколько они служат?

Каждый элемент автомобиля имеет определенный срок годности. На него влияет не только качество изготовления, но и особенности эксплуатации авто.


Устройство барабана

На износ задних колодок влияют:

  • Климат региона, в котором вы эксплуатируете свой ВАЗ 2114;
  • Состояние дорог, по которым приходится регулярно ездить;
  • Особенности управления, навыки водителя;
  • Характеристики автомобиля;
  • Качество установленных предыдущих колодок;
  • Качество выполненного ремонта тормозов, если таковой проводился и пр.

Когда требуется замена

Чтобы не упустить тот момент, когда колодки придут в полную негодность и могут представлять угрозу для вашей безопасности, рекомендуем периодически осуществлять проверку задних колодок. Так вы сумеете проверить, сколько еще осталось «жить» этому узлу.

Некоторые версии «четырнадцатой» модели оснащаются специальным индикатором, определяющим износ элемента. Металлическая пластина при полном износе колодок начинает тереться о тормозной диск, издавая характерный и неприятный скрежет.

Зачем они нужны


Подготовка к замене Принцип хоть и простой, но от этого колодки свое большое значение для тормозной системы не утрачивают.

Замена

Теперь переходим непосредственно к тому, как поменять задние тормозные колодки на ВАЗ 2114.

Специалисты рекомендуют делать это сразу, как только вы купили автомобиль. Обязательно проверьте уровень износа. Автомобиль с изношенными задними колодками эксплуатировать категорически воспрещается.


Последовательность замены

Процедура замены задних колодок отличается от работы с передними. В данном случае времени и сил придется потратить несколько больше.

В процессе замены могут возникать некоторые трудности, такие как:

ПроблемаРешение
Износился барабан тормозной системы (внутренний диаметр составляет больше 200,5 миллиметров)Обязательно заменить элемент
В цилиндре возникла протечка тормозной жидкостиЦилиндр подлежит обязательной замене
Прикипел барабан, тяжело его демонтироватьВоспользоваться деревянным бруском и кувалдой. Ни в коем случае не бить по самому барабану, иначе он сломается

Что же касается замены задних колодок, то эта работа выполняется в следующей последовательности.

  1. Установите автомобиль на эстакаду, включите передачу и обязательно поставьте надежные подпорки под колеса. Машина ни в коем случае не должна откатиться. Это большой риск.
  2. Проверьте, выключен ли ручной тормоз в салоне, после чего отправляйтесь под сам автомобиль.
  3. Снимите с глушителя трубу, где натянут ручной тормоз.
  4. Немного ослабьте ручную систему тормоза. Для этого откручивается гайка натяжения троса. Ослабив трос, вы сможете затем легко установить колодку.
  5. Баллонным ключом ослабьте крепления на задних колесах.
  6. Поднимите автомобиль на домкрате и демонтируйте одно из колес, на котором планируется замена тормозных колод.
  7. Снимите с барабана направляющие болты. Они демонтируются полностью, а не просто ослабляются.
  8. Прокрутите барабан против часовой стрелки примерно на 30 градусов, и начните одновременно закручивать болты. Поскольку там отверстий крепления нет, при закручивании болты упрутся в металл и вытолкнут барабан.
  9. Когда барабан снимется, перед вами появится тормозной цилиндр, пружины и пара колодок. Первыми снимаются пружины.
  10. Колодки снимаются вместе с рычагом. Его потом надо будет поставить на новые колодки.
  11. Избавьтесь от изношенных элементов тормозной системы, а затем сожмите пазы цилиндра.
  12. Новые детали обязательно устанавливаются в эти пазы, планка ручного тормоза заходит в пазы на колодках. После этого ставится на место пружина. Не забудьте также зацепить за рычаг привода трос от ручного тормоза, который вы специально ослабили или на начальном этапе нашего ремонта.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
