Общие сведения
Замена термостата на инжекторе Ваз 2110
Термостат – это действительно очень важная деталь автомобиля. Если бы не он, то двигатель постоянно подвергался бы перегреву, а плачевные последствия этого разве что неизвестны совершенно далекому от автомобиля человеку. При перегреве агрегата прогорают прокладки ГБЦ, изменяются свойства колпачков съема масла и т. д. Одним словом, при перегреве мотора ожидается всегда дорогостоящий и серьезный ремонт. С целью защитить двигатель, инженерами была придумана охладительная система, которая при работе ДВС поддерживает практически одну и ту же температуру.
Роль термостата
Замена термостата инжектора Ваз 2110
Функция термостата, как на инжекторном, так и на обычном двигателе известна. Этот элемент системы осуществляет регулировку температуры охлаждающей жидкости, которая постоянно циркулирует по всей системе.

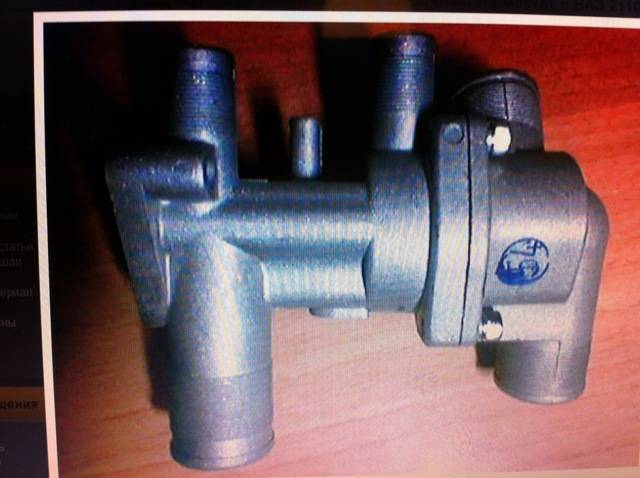

Что собой представляет термостат
Ваз 2110 термостат инжектора 8 клапанов
Обычно – это деталь цилиндрической формы, которая имеет три выхода:
- Входной патрубок, который находится в верхней части термостата;
- Входной патрубок от радиатора(см.Зачем нужна замена радиатора охлаждения на ВАЗ 2110), который находится внизу детали;
- Выходной патрубок, находящийся сбоку.
Принцип работы
Ваз 2110 термостат инжектора 16 клапанов
Принцип работы термостата характерен следующими моментами:
- Внутри термостата имеется клапан, заполненный специальным веществом. Это самое вещество благодаря своим химическим и физическим свойствам расширяется при изменениях температуры. Таким образом, когда вещество расширяется, это воздействует на клапан, который преодолевает усилие пружины и открывает поступление жидкости от радиатора к выходному отверстию – выходному патрубку.
- Кроме того, конструкция термостата подразумевает наличие перепускного клапана, размещенного на пути антифриза от двигателя до выходного патрубка.
- Примечательно, что в момент, когда температура антифриза небольшая, а двигатель заведен, но недостаточно прогрет, ОЖ циркулирует по так называемому «малому кругу».
Ваз 2110 инжектор термостат
Когда температура достигает 94 градусов, основной клапан открывается на самое максимальное значение, равное примерно 6 мм. В этом случае перепускной клапан полностью закрывается, а ОЖ двигается только по большому кругу и в процессе прохождения автоматически охлаждается.
Ваз 21102 инжектор термостат
Нижеприведенный простой тест поможет это сделать:
- Двигатель прогревается до рабочей температуры (стрелка должна встать вертикально);
- Рукой ощупываем нижний патрубок термостата, который должен быть слегка теплым и постепенно нагреваться.
Если нижний патрубок холодный, то скорее всего, термостат нормально не функционирует и жидкость циркулирует только по малому кругу.Если же нижний и верхний патрубки имеют схожие температуры, то вероятность открытого положения клапана стопроцентная.
Какими двигателями комплектуется ВАЗ 2110?
Автомобиль ВАЗ-2110 выпускается с 1996 года. При этом силовая часть постепенно подвергалась изменениям:
- 21100 — базовая модель 1996-2000 года выпуска. На авто устанавливался мотор с 8-ю клапанами и объемом 1,5 литра (мощность 69 л.с.);
- 21101 — модель, выпускающаяся с 2004 года. Двигатель — инжекторный, 1,6 литра, 8 клапанов;
- 21102 — 8-клапанный мотор, 1,5 литра, инжектор;
- 21103 — 16-клапанный агрегат, 1,5 литра, инжектор.
- 21103 М — 16-клапанный двигатель, 1,5 литра, инжектор (выпускалась с 2002 года);
- 21104 — 16-клапанный мотор, 1,6 литра, инжектор;
- 21104М -16-клапанный двигатель, 1,6 литра, выпуск с 2004 года;
- 21106 GTI — 16-клапанный мотор, 2,0 литра, 150 л.с.;
- 2110 «Премьер» — 16-клапанный силовой агрегат, объем -1,5 литра;
- 2110 «Консул» — лимузин, объем — 1,5-литра;
- 2110-91 — роторно-поршневой двигатель, 1,3 литра.
Назначение, устройство и принцип действия термостата
Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.
Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.
Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:
- два входных — от двигателя и радиатора;
- один выходной — к помпе.
Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.
На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.
По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.
Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.
Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.
В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.
Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.
Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.
Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.
Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.
Обратная сборка
После снятия, проверки на работоспособность, необходима либо обратная установка рабочего термостата на ВАЗ 2110, либо замена его новым
Если у вас не полная установка, а лишь замена термоэлемента, тогда важно знать, как его правильно вынуть, а затем поставить на место
Сняв крышку, нужно подать (преодолев некоторое усилие пружины) фиксирующую пластину вперед с помощью пинцета, и повернув немного, вынуть термоэлемент.
Установка нового элемента происходит так же, но в обратном порядке.
Если же вы решили заменить термостат полностью, то это также довольно просто: снимаете отслуживший свое, меняете его на новый.
Затем необходимо снова заполнить систему охлаждения антифризом (тосолом) через расширительный бачок. Заливать можно как профильтрованный антифриз (если еще не пришло время для заливки нового, старый сохранил свой цвет и текстуру), так и новую жидкость.
Для устранения воздушных пробок, которые могут появиться, следует завести ВАЗ 2110, дать ему поработать, пока прогреется, на холостом ходу. Этим устраняются воздушные пробки и, собственно, вся установка на этом завершена.
https://youtube.com/watch?v=qX3qBD0IXFI
Напоследок только проверьте, нет ли подтеканий, не упал ли уровень ОЖ в бачке (должен быть по верхнюю кромку крепящего ремешка), при необходимости долейте.
Как узнать в каком состоянии находится термостат: рабочем или нет
Чтобы проверить термостат на ВАЗ 2110 не обязательно его снимать с машины. Можно просто завести авто и прогреть его до рабочей температуры. После прогревания выйти из салона, открыть капот и посмотреть в подкапотное пространство. Там нужно будет найти нижний патрубок, идущий от самого термостата. Эту деталь необходимо хорошо прощупать. Если она в самом начале слегка теплая, а по мере нагрева мотора постепенно нагревается, значит термостат работает как положено. Если же нижний патрубок остается холодным, то термостат необходимо менять.
Для проверки работоспособности термостата ВАЗ 2110 8 клапанов инжектор его можно разобрать и вынуть термоэлемент. Он как раз и отвечает за работу охладителя. Его необходимо проверить. Для этого нужно взять горячую воду и опустить в нее этот элемент. В воду необходимо будет поместить и градусник, и наблюдать как изменяется температура. За самим прибором также нужно будет следить.
Воду нужно будет подогревать. Как только она достигнет 90 градусов, шток термоэлемента должен будет выдвинуться. Если этого нет, то данная деталь нуждается в замене. К слову, в большинстве ситуаций в ВАЗ 2110 не нужно полностью менять термостат. Это довольно дорого и, как правило, нужно лишь тогда, когда есть видимые повреждения.
Когда возникает необходимость в замене термостата от «Гранты» на ВАЗ 2110 инжектор 8 клапанов автовладельцы вынуждены покупать новое устройство. Тут также стоит быть внимательным. Перед покупкой желательно проверить устройство. Для этого следует сильно подуть в штуцер. Если не заметно, что где-либо проходит воздух, то малый контур препятствует его прохождению. Это значит, что такую деталь не стоит покупать. Сколько стоит термостат на ВАЗ 2110? Невозможно однозначно ответить на этот вопрос, так как цена зависит от того новый ли это агрегат или б/у.
Замена термостата на «десятке»
Проверка термостата на работоспособность доступна каждому водителю прямо в гараже. Для этого достаточно просто прогреть мотор до рабочей температуры, а затем заглушить его и открыть капот. В подкапотном пространстве необходимо отыскать верхний и нижний шланги системы охлаждения и аккуратно проверить их температуру. Если один будет горячим, а другой холодным, то значит, термостат поломался, так как клапан находится в закрытом положении и охлаждающая жидкость не имеет возможности осуществлять циркуляцию по системе.
Замена термоэлемента термостата ВАЗ 2110 проводится значительно реже, чем необходимо переустанавливать само устройство. Термоэлемент представляет собой небольшой прибор, который отвечает за создание оптимальной температуры в салоне. Он имеет очень простое строение, поэтому и служит длительное время. Нормальным сроком эксплуатации для термоэлемента является временной интервал 5-7 лет.
Замена термостата не относится к категории сложных процедур. Как и в любом другом деле, главное подготовить для себя все необходимые инструменты и запчасти для установки. Ну и, конечно же, ознакомиться с теорией, чтобы лучше понять суть предстоящей работы. Наиболее оптимальным выходом будет просмотр видео по замене термостата ВАЗ 2110. Найти подобный ролик в интернете не составит труда.
Замена термостата на ВАЗ 2110 с инжекторным двигателем происходит по следующей схеме:
- Для удобства доступа к термостату необходимо отключить и снять аккумулятор.
- Далее следует открутить сливную пробку и слить жидкость из системы охлаждения.
- Затем снимаем передний и задний шланги.
- После этого можно будет вытащить термостат вместе с корпусом, предварительно открутив болты крепления.
- Чтобы вынуть устройство из корпуса, необходимо зажать его в тиски. Перед этим нужно подложить между губками резиновые прокладки, чтобы не деформировать алюминиевый корпус.
- Когда корпус будет зажат, при помощи отвертки нужно будет провернуть фиксирующую пластину до отверстий с пазами и вытащить термостат.
- Установка нового элемента осуществляется в обратной последовательности.
При выборе прибора для замены необходимо учесть, что разные термостаты рассчитаны на разную температуру работы. Не стоит выбирать модель со слишком высоким значением. Это может приводить к периодическим перегревам двигателя. Но и слишком низкий параметр тоже ни к чему. Из-за этого двигатель будет сложнее прогреть до рабочего состояния. Так что при покупке необходимо в первую очередь учитывать климатические особенности той зоны, в которой автомобиль в основном эксплуатируется.
Устройство не является дорогостоящим агрегатом, так что его часты замены не слишком ударят по кошельку автовладельцев. Оно относится к числу расходных материалов, имеющих относительно небольшой срок службы, поэтому и стоимость их невелика. Цена термостата для замены на ВАЗ 2110 будет составлять около 300 рублей, что является небольшой суммой, исходя из актуальных цен на комплектующие для автомобилей.
Термостат ВАЗ 2110 («родной» либо более эффективный от «Лада Гранта») совсем несложно заменить самостоятельно в тех случаях, когда он выходит из строя.
Рейтинг лучших термостатов для ВАЗ-2110
Независимый опрос, сделанный для специалистов, ремонтирующих ВАЗ-2110 и их собственников, в 2016 году показал, каким агрегатам в большинстве своем доверяют водители и автомеханики. Первая пятерка была определена посредством анализа ответов на вопросы:
- Сколько времени работал старый образец в ВАЗ-2110?
- Кто из производителей заслуживает большего доверия?
- Термостат выгоднее менять полностью или по деталям, например, только термоэлемент?
Согласно опросу, первое место среди опрошенных водителей ВАЗ-2110 и специалистов занял агрегат Лада, с большим разрывом 2-е место досталось Лузару, 3-е место принадлежит ПРАМО ТермоСтАТО, далее идут Электрон и Fenox. Часть опрошенных склоняется к тому, что все термостаты одинаковы по качеству, главное – не приобрести подделку.
Что касается бездырочного или шестидырочного прибора, водители все же предпочитают привычный бездырочный, а 10% не видят существенной разницы.
Срок службы старого образца на ВАЗ-2110 – в среднем в интервале от 75 000 до 100 000 км пробега. От 100 000 до 150 000 км пробега удалось достичь 15,4% опрошенных, от 150 000 до 200 000 км могут похвастаться 9% собственников.
