САМОСТОЯТЕЛЬНАЯ ПРОВЕРКА И ЗАМЕНА СВЕЧЕЙ НАКАЛИВАНИЯ
ПОДГОТОВКА
Перед тем как что-либо заменить или отремонтировать, необходимо проверить исправность детали. Для того чтобы осуществить первичную диагностику и замену свечей накаливания на дизеле вам понадобятся такие приспособления:
Также для успешной замены свечей накаливания в вашем автомобиле не помешает иметь мануалы с изображениями устройств, с которыми вам придётся иметь дело.
Современные свечи, установленные на большинстве автомобилей, являются довольно хрупкими изделиями
Поэтому с ними нужно обращаться предельно осторожно. Одного неверного движения достаточно, чтобы их сломать. К сожалению, несмотря на всю осторожность свечи при замене довольно часто ломаются.
В большинстве случаев — это происходит внутри гнезда
Поэтому вам заранее нужно озаботиться наличием сверла или дрели под рукой
К сожалению, несмотря на всю осторожность свечи при замене довольно часто ломаются.
В большинстве случаев — это происходит внутри гнезда. Поэтому вам заранее нужно озаботиться наличием сверла или дрели под рукой. С их помощью вы сможете убрать из отверстия остатки стержня
С их помощью вы сможете убрать из отверстия остатки стержня.
ПОШАГОВАЯ ИНСТРУКЦИЯ ЗАМЕНЫ СВЕЧЕЙ НАКАЛИВАНИЯ
Чтобы провести замену свечей на своём автомобиле, просто следуйте приведённому ниже алгоритму.
Дайте двигателю остыть. В противном случае вы рискуете получить ожог.
Откройте капот и снимите кожух.
Отсоедините провод, подключённый к минусовой клемме.
Снимите впускной коллектор.
Осмотрите двигатель визуально
Найдите место, где установлены свечи накаливания
Сконцентрируйте внимание на форсунках. Обычно нужные вам элементы, замену которых вы хотите осуществить, находятся именно там.
Открутите фиксирующие гайки.
Снимите наконечники кабелей.
Очистите отверстия форкамеры.
Почистите свечные каналы (это нужно делать с помощью развертки)
Впоследствии на канавки наносится смазка
В идеале для удаления нагара лучше всего подходит устройство, подающее поток сжатого воздуха.
Замена свечей накаливания происходит посредством специального ключа
С его помощью вам нужно выкрутить элементы, соблюдая при этом максимальную осторожность. Свечи очень легко ломаются у основания
После того как свечи накаливания извлечены — непосредственно перед их возможной заменой необходимо провести осмотр и проверку
При этом вам нужно использовать прибор. Большинство автомобильных экспертов сходятся во мнение, что даже если вы обнаружили всего одну неисправную свечу, лучше заменить весь комплект.
С помощью динамометрического ключа проведите замену деталей.
Наденьте наконечники от свечных проводов и закрутите гайки. Не забудьте проверить плотность посадки, также убедитесь, что контакты полностью закрыты.
Подсоедините минусовой провод к аккумулятору.
В конце процедуры замены нужно будет установить на место впускной коллектор. Чтобы проверить только что установленные детали просто запустите двигатель. Если мотор работает стабильно, значит, всё в порядке.
Внимание!
Только после того, как вами будет проверена работоспособность новых деталей, можно будет установить на место защитный кожух. Замена элементов накаливания под силу каждому водителю. Достаточно подготовить набор инструментов и следовать инструкции
У опытного водителя весь процесс может занять не более 20-40 минут
Достаточно подготовить набор инструментов и следовать инструкции. У опытного водителя весь процесс может занять не более 20-40 минут
Замена элементов накаливания под силу каждому водителю. Достаточно подготовить набор инструментов и следовать инструкции. У опытного водителя весь процесс может занять не более 20-40 минут.
Замена свечей накаливания на дизельном двигателе, стандартная процедура, благодаря которой выполняется успешный запуск автомобиля в холодное время года, а также увеличивается ресурс долгой эксплуатации устройства. В представленной статье пойдет речь о том, как выполняется процесс замены, принцип работы и прочее.
Способы проверки
Если в работе мотора имеются проблемы, то есть вероятность, что СН на 12 В не работают.
накала может быть осуществлена несколькими методами:
- С помощью 12-вольтного аккумулятора. При помощи АКБ автовладелец может произвести диагностику нагревательных компонентов конструкции, а также выявить степень накала устройств. Существенный недостаток данного метода заключается в том, что для его реализации потребуется немало времени, поскольку каждую СН необходимо будет выкрутить и проверить. Также следует отметить, что в зависимости от конкретной модели авто, нагревательные компоненты СН могут быть расположены в неудобных местах, соответственно, может потребоваться снятие некоторых элементов авто. Чтобы произвести диагностику, необходимо заранее подготовить заизолированный кабель длиной примерно 0.5 метра. Сама СН разворачивается нагревательным компонентом вверх, после чего подключается к аккумулятору, в частности, к клемме «+». Что касается отрицательного вывода, то его необходимо соединить с корпусом СН, для этого используется заранее подготовленный кабель. Если свечка рабочая, она сначала должна нагреться, а затем — засветиться. При отсутствии канала необходимо произвести замену СН.
- Еще один метод — с использованием мультиметра, для этого необязательно осуществлять демонтаж СН с мотора, но устройства нужно отключить от питания. Далее, берется мультиметр и устанавливается в режим диагностики сопротивления омметром. Отрицательный щуп следует подключить к корпусу СН, а положительный вывод следует соединить с центральным электродом. В этот момент стрелка на тестере должна двигаться. Если она никак не реагирует, а показания полностью отсутствуют, то вероятнее всего, в нагревательном компоненте устройства имеется пробой, соответственно, потребуется замена свечи. Следует отметить, что этот метод диагностики не позволит добиться наиболее точного результата. Пробой в устройстве может и отсутствовать, а нагревательный компонент не сможет должным образом нагревать камеру сгорания.
- Следующий метод диагностики исправности СН — на искру. Чтобы реализовать такой способ, потребуется изолированный кабель длиной около 1 метра, при этом его концы необходимо очистить от изоляции примерно на 2 мм. СН нужно отсоединить от шины и подающего кабеля. Один конец подготовленного заранее провода необходимо подключить к аккумулятору, к клемме «+», а другой его конец соединяется с центральным электродом устройства. Если СН работает нормально, то в момент соединения должна появиться искра. В том случае, если накал будет недостаточным, искра также может появиться, но она будет очень слабой. Если же искра полностью отсутствует, то это может свидетельствовать о поломке СН. Если это так, то потребуется замена свечей накаливания. Замененные устройства перед монтажом в место посадки необходимо обработать специальной антипригарной смазкой, это позволит увеличить их ресурс эксплуатации и не допустить преждевременного выхода из строя.
Симптомы неисправности свечей накаливания дизельного двигателя:
Запуск двигателя происходит с трудом;
Авто не заводится;
Неровная работа двигателя на холостых оборотах;
Белый дым выхлопа (на холодную, имитация богатой смеси).
Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.
Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.
Причины неисправности свечей накаливания дизельного двигателя:
Выработка ресурса;
Низкое качество;
Плохое топливо или любые другие проблемы с топливной системой;
Проблемы в электропроводке или блоке управления.
Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.
Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.
В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.
Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.
Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.
Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?
- Обязательная диагностика перед осенне-зимним периодом.
- Покупайте только качественные свечи.
Способы проверки свечей накаливания на дизельном двигателе.
Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.
1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.
Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.
2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.
Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя
Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала
Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.
Периодичность замены свечей накала на дизельном двигателе.
Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.
Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!
Все вопросы по тел. +7(912) 615 51 15
Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .
| Цены на техническое обслуживание | ||
Свечи накаливания в автономных отопителях и подогревателях [ править | править код ]
Свечи накаливания применяются также в автономных (работающих на дизельном топливе или бензине) предпусковых подогревателях двигателя и в автономных отопителях салона (кабины) автотранспорта. Назначение всё то же — воспламенить подаваемое форсункой топливо в камере сгорания.
На автомобилях «Запорожец» в расположенном спереди багажнике стоял автономный бензиновый отопитель салона, на ЛУАЗ-969 (двигатель спереди) этот же отопитель зимой подогревал холодный двигатель перед запуском. Бензин в камере сгорания отопителя воспламенялся при помощи свечи накаливания, после ро́зжига горение поддерживалось самостоятельно.
Автономные отопители салона устанавливались на автобусах семейства «Ikarus», самосвалах Tatra 138, Tatra 148, Tatra T815.
Подобные агрегаты получили самое широкое распространение для обогрева унифицированных герметизированных армейских кузовов типа КУНГ — обогреватели ОВ-65 и ОВ-95, работающие на дизельном топливе. Аналогично устроен обогреватель салона вертолёта Ми-8.

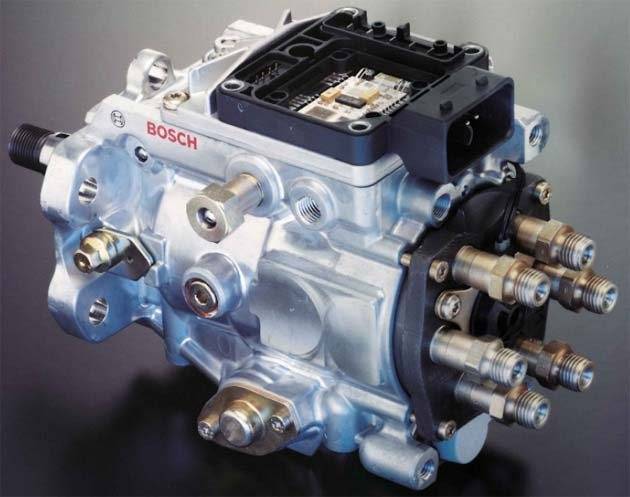

Топливный насос высокого давления (далее – ТНВД) предназначен для подачи топлива в камеру сгорания дизельных двигателей, а также бензиновых двигателей, которые оборудованы системой непосредственного впрыска.
ТНВД является крайне важным и конструктивно довольно сложным элементом автомобильной системы подачи топлива. ТНВД вынужден выполнять большое количество задач. Первоначально ТНВД применялись только в дизельных двигателях, однако, с изобретением систем непосредственного впрыска, стали применяться и в системе подачи топлива бензиновых силовых агрегатов. В обоих случаях ТНВД служит двум главным целям – подаёт топлива под высоким давлением в режиме реального времени, или же создаёт высокое давление в накопительной части топливной системы или аккумуляторе.
В зависимости от особенностей конструкции системы впрыска топлива, ТНВД подразделяются на:
– насосы непосредственного действия
– насосы с аккумуляторным впрыском.
Говорить об очевидных достоинствах ТНВД сложно, ведь его конструкция уникально и поэтому не поддается сравнению. Легче перечислить недостатки, которых несколько и практически все они являются следствием достаточно сложной конструкции ТНВД. Из-за непосредственного контакта с топливом большинства деталей ТНВД, срок службы насоса напрямую зависит от качества топлива. Попадание абразивных примесей и воды значительно увеличивают износ.
Форсунки
Из всех элементов топливной системы дизельного двигателя именно форсунки наиболее подвержены образованию нагара и смолистых отложений в процессе эксплуатации автомобиля. Это связано с тем, что расположены они в зоне непосредственного воздействия высоких температур камеры сгорания и работают при большом давлении топлива. Не стоит забывать и о качестве топлива, повышенное содержание смол в котором еще больше усугубляет условия работы форсунок и увеличивает образование отложений на них. Надо отметить, что форсунки современных дизельных систем Common Rail и насос-форсунка еще более чувствительны к смолообразующим соединениям, находящимся в топливе.
Как самостоятельно заменить свечи: алгоритм
Не забывайте о том, что при осуществлении замены нужно заменять все свечи накаливания вне зависимости от того, как они выглядят(даже если кажется, что они не имеют ни малейшего дефекта); визуальное состояние не является критерием качества. Подбор свечей происходит с учетом конкретного типа дизельного двигателя.
Снимаем защитные элементы
Свечи накала находятся в верхней части головки цилиндрического блока(невдалеке от форсунок дизеля). Иногда их нельзя увидеть сходу, поскольку двигатель закрыт специальной крышкой(сделанной из пластика) либо кожухом. Для того, чтобы получить доступ к интересующей области, эти защитные элементы нужно демонтировать.
Демонтаж калильных свечей
Выполнив все вышеописанные процедуры, можно приступать к демонтажу калильных свечей
Здесь вам потребуется ключ-трещотка, с помощью которого их можно выкрутить; главное — осторожность: легко можно уничтожить резьбу либо поломать саму свечу(о сложностях с необходимостью высверливания сломанных свечей говорилось в тексте выше)
Очистка контактов
Следующий шаг — очистка от грязи контактов, притом нужно выполнить ее на каждом из проводов свечи накала. Это обеспечит эффективную и бесперебойную работу всей системы, когда элементы будут вмонтированы в двигатель. Если контакт оказался«прикипевшим», вы можете демонтировать его с использованием плоской отвертки.
Зачистка отверстий
Промежуточный этап — зачистка отверстий, в которые свечи устанавливаются. Здесь вам потребуется особая разверстка, длина которой даёт возможность эффективной очистки«колодцев» для монтажа. Прежде, чем вкручивать на разверстку, нужно нанести специальное смазочное вещество. Далее разверстка вкручивается в каждый из«колодцев». Нюанс: желательно использование штатной(а не универсальной) разверстки. Также рекомендуется зачистить отложения в каналах напором сжатого воздуха.
Монтаж и проверка
Последний этап — непосредственно установка новых калильных свечей на дизель. Сделать это несложно, однако есть определенные нюансы, касающиеся фиксации: затягивать нужно до тех пор, пока вы не почувствуете легкое сопротивление. Момент затягивания может быть отрегулирован с помощью динамометрического ключа; он составляет 15 ньютонов на метр. Если вы перетянете, то в следующей раз при замене столкнетесь с вероятностью сломать свечу в отверстии.
После завершения процедуры очищенные наконечники проводов устанавливаются обратно на посадочные места и крепятся посредством гаек
Важно удостовериться в том, что они зафиксированы надежным образом, а также уточнить полное закрытие свечных контактов. После этого обратно подсоединяется минусовая клемма и проверяется работоспособность системы
Для этого нужно повернуть ключ зажигания, запустить двигатель и посмотреть, насколько корректно он работает в режиме прогрева.
Несмотря на относительную простоту замены свечей дизеля и скромный набор необходимого инструмента, многие автовладельцы сталкиваются с трудностями проведения работ своими силами, поломками свеч при их демонтаже и повреждением резьбовых соединений. Быструю и качественную замену свечей зажигания Вам помогут произвести специалисты компании «Восток-Авто». Для этого просто заполните форму, размещенную ниже.
Способы проверки свечей накаливания для дизеля
Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.
Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.
Способ 1 – Проверка свечей накаливания при помощи аккумулятора
Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.
Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.
- Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
- Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
- С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
- Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
- При отсутствии накала или нагревании только кончика элемента – требуется замена свечи.
Ниже приведены более простые способы проверки свечей накала.
Способ 2 – Проверка свечей накаливания мультиметром
Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).
Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.
Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.
Способ 3 – Проверка свечей накаливания на “искру”
Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.
Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:
- На исправном нагревательном элементе образуется сильная искра.
- Если свеча слабо накаливается, искрение будет незначительным.
- На полностью неисправной свече накаливания искры не будет вообще.
Данную проверку можно смело делать на старых автомобилях, у которых нет “мозгов” и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.
Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.
Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.
Разновидности
Конструктивные особенности стержня из керамики
Различают такие типы свечных изделий:
- закрытого типа, при этом спираль может быть открыта либо размещена внутри защитного кожуха;
- открытого типа.
В первом варианте нагревательный элемент помещен в свечной корпус, заполненный специальным порошком, проводящий тепло. Разделяют изделия со спиралью, выполненной из металла либо из керамики.
Основным достоинством керамических изделий есть достижение максимальной температуры прогрева за очень короткий период. При этом обеспечивается лучший пуск автодвигателя без прогрева, снижается количество токсичных газов выхлопа, возрастает срок службы свечных элементов и движка. Срок службы свечи увличивается, та как помещенный в кожух нагревательный элемент не окисляется, плюс он защищен от механических воздействий.
Калильные изделия открытого типа располагаются в камере сгорания, для их эффективной работы топливная смесь должна поступать на раскаленную часть стержня.
По времени достижения рабочей температуры калильные свечи разделены таким образом:
- обычные, прогрев изделия происходит менее 1 мин;
- быстродействующие, нужная температура достигается в течение 10 сек.;
- саморегулируемые, их прогрев происходит за 5 сек.
В последнем варианте скорость прогрева достигается благодаря присутствию двух свечных спиралей. Такие изделия очень эффективны в работе и имеют длительный эксплуатационный период, что позволяет им вытеснять с прилавков авторынка первые два вида свечей.
Проверка мультиметром (тестером)
Тестер для проверки свечей накала дизеля используется в трех режимах:
- Замер показания сопротивления;
- Способом прозвона (если поддерживается);
- Замер показания потребляемого тока.
Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.
Прозвон цепи
Для проверки способом прозвона необходимо:
- Отсоединить питающий провод от свечи накала;
- Выставить на тестере регулятор в нужное положение;
- Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
- Наличие звука указывает на то, что спираль целая.
Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.
Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.
Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать
Замер сопротивления
Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в приделах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления
Величина тока обратно пропорциональна величине сопротивления
ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.
Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.
Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.
В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.
Замер потребляемого тока
Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.
Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.
Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными
К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.
Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.
Вторые определяются по наличию двух выводов, могут потреблять до 50А.
Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».
Для этого:
- Отключаем от изделия запитывающий провод;
- Переводим мультиметр в режим амперметра;
- Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
- Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.
В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.
По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.
Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.
Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.
Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).
Принцип работы свечей с моноспиралью и двойной
Работа свечи накаливания напоминает работу электронагревателя. Электрический ток проходит через спираль и нагревает ее до рабочей температуры. Запуск дизеля во многом зависит от модели и возраста автомобиля. В более старых моделях свеча накала начинает работать при каждом запуске. В современных автомобилях при плюсовой температуре дополнительного подогрева не требуется.
Нагревательными элементами управляет специальный блок. При повороте ключа зажигания они подключаются к аккумулятору, а на панели приборов зажигается соответствующая лампочка. Когда она погаснет, то камера сгорания прогрета и двигатель готов к запуску. Правда, как показывает опыт, полностью доверять этому реле нельзя.
Свечи бывают открытого и закрытого типа. Открытые применяются на старых автомобилях. Нагревательные элементы закрытого типа состоят из корпуса и спирали, которая защищена кожухом. Внутри находится керамический порошок, обладающий хорошей теплоотдачей. Спираль изготавливается из тугоплавкого материала: никеля, железокобальтовых или железохромалюминиевых сплавов. От качества используемого материала, формы сердечника и регулируемой спирали зависит время нагрева и расход электроэнергии. Свечи закрытого типа называют штифтовыми, они бывают двух видов:
- с металлической спиралью;
- керамические.
В свою очередь, они могут быть с моноспиралью и двойной. Для нагревательных элементов с моноспиралью используется одна спираль. С ее помощью обеспечивается как накаливание, так и саморегулировка. Благодаря спирали достигается нужная температура и ограничивается максимальная. Кроме того, спираль увеличивает срок службы нагревательных элементов. Эта конструкция используется в большинстве двигателей и отвечает требованиям, предъявляемым к скорости и надежности нагрева. С развитием технологий на смену нагревательным элементам с моноспиралью приходят, имеющие двойную спираль, которые обладают лучшей регулировкой температуры нагрева.
Если обеспечить регулировку и необходимые варианты при создании спирали, то конструкция с двойной спиралью дает возможность получения нужной температуры рабочей части сердечника на протяжении всего периода запуска двигателя.
Для изготовления спиралей используется резистивный материал.
Принцип работы
Итак, нагревательный элемент расположен на цилиндрах силового агрегата, там, где случаются завихрения топливной смеси. Когда водитель поворачивает ключ в замке, на свечу подается напряжение и она очень быстро нагревается. Это можно видеть по индикатору на приборной панели.
Для полного запуска свечи должно пройти около 5 секунд.
Затем она полностью раскаляется и прогревает камеры сгорания агрегата, а также воздух, поступающий в них. Но этих секунд хватит лишь на саморазогрев свечи. Чтобы разогреть воздух и холодные детали блока цилиндров, а также его головку, возможностей данной детали недостаточно.
Так, главная функция – подогреть топливо до таких температур, при которых оно сможет беспрепятственно испариться и воспламениться посредством компрессии.
Диагностика свечей накаливания
Принцип действия свечей зажигания достаточно прост и заключается в разогреве воздуха до температур порядка тысячи градусов – при таких значениях в камере сгорания дизельного мотора и происходит самовоспламенение топливовоздушной смеси. При этом приходится контролировать температуру ОЖ, которая не должна превышать 80°С. Независимо от типа конструкции (штифтовая или керамическая), любая СН состоит из корпуса, к которому присоединена нить накаливания, состоящая из двух терморезисторов. Один из резисторов характеризуется постоянным сопротивлением, другой имеет динамически изменяемое сопротивление, регулируемое посредством использования так называемого температурного коэффициента. Эта особенность позволяет соотносить температуру свечи со степенью прогрева мотора, что делает её использование более выгодным с точки зрения экономии электроэнергии. К сожалению, неисправность хотя бы одной свечи делает процесс запуска дизельного силового агрегата невозможным
Поэтому так важно следить за их состоянием, особенно в период резкого похолодания. Хотя периодичность плановой замены достаточно велика (регламентные сроки указываются в руководстве пользователя), диагностировать их состояние необходимо значительно чаще. В настоящее время распространены два основных метода проверки состояния свечей накала:
В настоящее время распространены два основных метода проверки состояния свечей накала:
- для первого необходимо участие двух человек. Один из них выкручивает форсунки, второй садится за руль и включает массу. Тот, кто находится около моторного отсека, должен тщательно рассмотреть форсуночные отверстия. При исправных свечах они обязаны иметь красный оттенок. Главным достоинством данного метода является его высокая информативность, а недостатком – трудоёмкость снятия форсунок. Кроме того, на некоторых моделях могут возникнуть сложности с доступом к отверстиям, поэтому данный метод применим не всегда;
- второй способ является менее трудозатратным, но для его применения требуется наличие мультиметра или обычного лампового тестера. Прибор переключается в режим КЗ, одна из клемм замыкается на корпус двигателя, другая прикладывается к кончику СН. Если лампочка загорается (или срабатывает звуковой сигнал), свеча исправна. В противном случае можно утверждать о её поломке.
Отметим, что на современных автомобилях о неисправности одной из СН сигнализирует световой индикатор, расположенный на приборной панели. В таких случаях диагностика свечей не имеет смысла.
