Замена ступичного подшипника на Ниве. Последовательность действий »
Замена ступичного подшипника на Ниве. Последовательность действий
Как правило, чаще всего дают о себе знать подшипники или карданный вал у заднеприводных моделей. На первых порах ситуация не так критична и водитель смело может переносить неудобства, но со временем чаша переполняется и находиться в салоне просто невыносимо. И потом волей неволей становишься на ремонт и меняешь запчасти.
Замена ступичного подшипника на Ниве немного отличается от своих «сестер», это в связи с полным приводом, так как колеса должны иметь конструкцию для вращения от коробки передач. Желающим проводить ремонт необходимо сразу внимательно ознакомиться с требованиями инструкции по эксплуатации от завода-изготовителя, в противном случае потратите массу времени.
Качество дорог, манера вождения, оригинальность запчастей, это далеко не полный перечень, который прямо или косвенно влияет на срок службы подшипника ступицы. Конструктивно колесо автомобиля и вал оси соединены между собой ступицей.
По форме подшипники напоминают конусы, оттуда и название — конические.
Особенностью является то, что только у автомобиля Нива есть возможность регулировать зазор между подшипником и ступицей. Со временем любой механизм изнашивается, становится тоньше. Чтобы продлить срок эксплуатации, инженеры придумали вот такой способ регулировки.
Помните, слишком сильная затяжка приведет к заклиниванию колеса, слабая – разобьет. Зажимать необходимо динамометром с определенными показаниями.
- Заезжаем на смотровую яму, подъемник или эстакаду;
Снимаем соответствующее колесо левое или правое;
Отвинчивая две гайки снимаем тормозной суппорт и отводим его в сторону чтобы не мешал процессу;
Используя зубило разгибаем стопорную шайбу;
С помощью накидка или отвинчиваем гайку ступицы;
Аналогично проводим действия с задней стопорной гайкой;
Сняв поворотный механизм с крепежных болтов, отводим в сторону для удобства;
После чего отсоединяем тормозные шланги;
Накидным ключом отвинчиваем нижнее и верхнее крепление шаровой опоры;
Изымаем ступицу как целостный модуль.
Ремонт ступицы: популярные ошибки и заблуждения
Такой ремонт, как замена ступичного подшипника на ниве, можно без особых трудностей проделать самостоятельно
Ступичные подшипники на автомобиле ВАЗ 2121 и Шевроле Нива имеют совсем небольшой ресурс из-за конструкции подвески, по сравнению с другими полноприводными автомобилями, потому, этим деталям нужно уделять повышенное внимание, чтобы вовремя выявить неисправность. Ремонту такие подшипники не подлежат, их нужно только менять на новые
На СТО цена работа по замене подшипника ступицы может в несколько раз превышать цену самой детали, потому есть смысл заменить изношенную деталь своими руками в гаражных условиях.
Замена ступичного подшипника на ниве не предполагает ничего сложного, если следовать строго по инструкции. Любой, даже начинающий автовладелец справится с таким ремонтом. Не на всех вазах ступичные подшипники меняются одинаково. Конструкция ступицы автомобиля Нива отличается от конструкции других вазовских моделей, поэтому процесс замены подшипника также будет иметь свои отличия.
Симптомы и выявление изношенного ступичного подшипника
Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.
Если есть предположения, что подшипник исчерпал свой ресурс, то можно это проверить на стоящем автомобиле. Для этого нужно поддомкратить колесо, на подшипник которого падают подозрения и руками подергать колёсо по вертикали. Если присутствует люфт, то, с большой вероятностью виновен в этом подшипник. Также можно завести автомобиль, включить 3 или 4 скорость, перед этим вывесив колёса, разогнать до 70-80 км/час и заглушить. Выйдя из салона и подойдя к вращающемуся колесу, можно сделать вывод о состоянии подшипника по наличию гула.
Необходимые инструменты для работы
- Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
- Ключ для откручивания колёсных гаек;
- Плоская отвёртка. Чтобы снять защитный колпачок;
- Головка на 27;
- Бородок слесарный. Для расправления буртика ступичной гайки;
- Молоток;
- Гаечные ключи на 10, 17, 19 и 22;
- Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
- Тиски;
- Отрезок трубы для запрессовки стопорных колец подшипника.
Процесс замены подшипника
- Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
- Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
- Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
- При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
- Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
- Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
- Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
- Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
- Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
- Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
- Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
- Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
- При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.
После очистки колодца от старой смазки можно переходить к монтажу нового подшипника
Замена ступичного подшипника на ниве происходит в обратной последовательности, важно только не забыть набить внутрь свежей смазки «литол 24» и после установки поворотного кулака на автомобиль отрегулировать зазор в подшипниках
Обновлено: 09.08.2019
103583
Самостоятельно выбираем задний ступичный подшипник для ВАЗ 2114
В задней ступице установлен радиально-упорный двухрядный шарикоподшипник. Российские производители данного изделия хорошо зарекомендовали себя, но зарубежные аналоги так, же рассматриваются при выборе. Маркировка по ГОСТу 6-256706 С17.
Таблица рекомендуемых производителей
| № п/п | Брэнд | Номер по каталогу | Цена 2020 год, руб | Комплектация | |||
| Стопорное кольцо | Защитный колпак | Гайка | Инструкция | ||||
| 1 | VBF Россия | 2108-3104020 | 500 | — | — | — | — |
| 2 | SPZ Россия | 2108-3104020 | 520 | — | — | — | — |
| 3 | SKF Швеция | VKBA1307 | 1900 | 2 | — | + | + |
| 4 | FAG Германия | 545312A | 600 | — | — | — | — |
Перед покупкой запчастей, уточняйте технические характеристики, и размеры ступичных подшипников ваз 2114. Остерегайтесь подделок, параметры изделия приведены в таблице. Так же не рекомендуется приобретать запчасти других, малоизвестных брендов
Таблица размеров подшипника и технических характеристик
| Характеристика | Единица измерения | Значение по ГОСТ (ТУ) |
| Внутренний диаметр | mm | 30 |
| Внешний диаметр | mm | 60 |
| Высота колец | mm | 37 |
| Грузоподъемность динам-ая | kH | 30,1 |
| Грузоподъемность статич-ая | kH | 25,9 |
| Частота оборотов | об/мин | 6500 |
| Осевой зазор | mm | 0,06-0,09 |
| Тип стали | — | ШХ-15 |
| Твердость колец и шаров | HRC | 61-65 |
| Вид смазки | — | Литол-24 (С17) |
| Момент затяжки | H*M | 220 |
| Шероховатость колец | Ra | 0.32 |
| Вес | г. | 435 |
Снятие и установка подшипника
Для того чтобы снять подшипник, вам нужно:
- При помощи специальных щипцов снять стопорные кольца.
- Извлечь старый подшипник. Для этого можно использовать любой способ — при помощи съемника, молотком и оправкой.
- Тщательно очистить внутренние поверхности — если имеются зазубрины, нужно от них избавиться.
- Установите новый подшипник, используя съемник. Если забивать молотком, то можно повредить сальник. Заднюю ступицу желательно прогреть, но не более чем до 50-60 градусов.
- Установите стопорные кольца — обязательно проверьте, чтобы они попали в канавки.
После всех этих манипуляций произведите сборку всего узла. Затянув ступичную гайку, загните буртики, чтобы она не выкрутилась.
Как известно, ступица колеса – важнейшая деталь, где применяются шарикоподшипники с двусторонним уплотнением. На ваз 2110 замена задней ступицы – дело сложное и ответственное. Хотя, замена задней ступицы ваз 2110 может быть выполнена спокойно своими руками, о чем и пойдет речь в этой статье.
Замена
Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:
- Вывесить и открутить колесо;
- Посредством зубила сбить колпак со ступицы;
С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;
Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;
Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).
Снятие ступицы
Для этого осуществляется демонтаж конусной втулки.
Расконтривание гаек производится аккуратными постукиваниями через зубило.
После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,
не забывая избавиться от стопорной пластины.
Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.
Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.
Так же проводят демонтаж нижней шаровой опоры
Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.
При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.
Следом убираются болты, крепившие поворотный кулак к рычагу.
Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.
Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.
Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.
Замена ступичного подшипника
Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).
Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

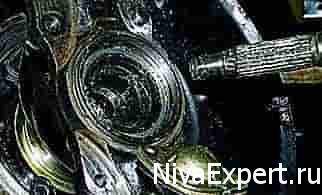

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца
Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов. Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.
Регулировка
Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.
Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.
В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.
Как переделать ступицу на ниве
На Ниве ступичные подшипники представляют собой два конических подшипника (на каждой ступице, т.е. всего их четыре), натяг, которых обеспечивается ступичной гайкой, которая затягивается с определенным моментом. При затяжке необходимо контролировать биение тормозного диска при помощи микрометра… но это по уму! А на деле, почти все автомобилисты, а уж тем более «сервисмены» затягивают так: прокрутили колесо (тормозной диск), подтянули ступичную гайку, подкрутили… подтянули… и так до заданного момента (в лучшем случае). Как следствие – быстрый выход подшипников из строя! К тому же эту операцию приходится проводить при замене ШРУСа или просто после сильного бокового удара по колесу, например об высокий бордюр. Было решино заменить пакет нивовских подшипников на двухрядный передний ступичный подшипник а/м Москвич 2141 (№2141-3103020), так же этот подшипник, как мне стало известно, устанавлвается на некоторых иномарках. Габаритные размеры подшипника (37*72*37) позволяют установить его в передние ступицы Нивы, при условии некоторых «переделок». Необходимо немного уменьшить посадочный диаметр самой ступицы до 37 мм. И расточить поворотный кулак! Это наиболее сложный процесс т.к. требует координатной шлифовки (для изготовления идеального посадочного места под новый подшипник). Можно конечно обойтись простым токарным станком и хорошим токарем (это будет НАМНОГО дешевле!), но я решил на качестве не экономить и обратился профессионалам в этом деле, которые в свою очередь за «кругленькую» сумму изготовили все необходимые мне детали. Так же нужны специальные опорные шайбы толщиной 10,5мм.
Теперь немного подробнее обо всем этом: Снимаем и полностью разбираем старые ступицы, очищаем все от грязи. Идем в магазин подшипников и покупаем необходимый нам двухрядный подшипник №2141-3103020 или его импортный аналог в количестве 2 шт. Лично я купил американские подшипники фирмы “Craft” номер: CR4172370, если не ошибаюсь. Так же нам понадобятся два стопорных кольца от передних ступичных подшипников а/м Москвич-2141 (№366553-15), они могут быть разной толщины, поэтому обязательно покупаем их заранее. Если Вы выбрали дешевый вариант, то берем чертежи и идем к токарю и долго-долго уговариваем его, взяться за это дело… Потом тщательно следим за качеством выполнения работы. После того как все будет готово — пробуем запрессовать подшипник и начинаем собирать. Если Вы выбираете дорогой вариант – обращаетесь в какую-нибудь организацию связанную с высокоточной механообработкой, объясняете ситуацию, отдаете им все детали (подшипники, стопорные кольца) и идете домой, ждете результата. Лично я обратился к токарю и за некоторую сумму денег они переточили ступицы под посадку новых подшипников, расточили (точнее расшлифовали) поворотные кулаки, изготовили опорные шайбы 4шт, попутно исправили «косяк» с шейкой под сальник на одной из ступиц, прошлифовали посадочные места под тормозной диск на ступицах, а так же запрессовали новые подшипники на свое место и установили стопорные кольца. Далее получив комплект готовых деталей, начинаем собирать! Т.к. подшипники имеют собственное резиновое уплотнение, надобность в штатных сальниках отпадает. Но я рекомендую все-таки их поставить (можно самые дешевые) хотя бы для того, что бы ограничить попадание воды и грязи в поворотный кулак. Собираем вместе ступицу и тормозной диск. При этом тормозной диск лучше взять новый (или старый, если на нем маленький износ!). Дело в том, что для замены тормозного диска на Ниве нужно снимать ступицу, а эти новые подшипники, можно выпрессовать только упираясь во внутреннюю обойму – т.е. подшипник после этого становиться уже не пригодным для использования! Далее запрессовываем ступицу в подшипник (в поворотном кулаке) не забыв установить при этом опорные шайбы (одну между шейком под сальник на ступице и подшипником, вторая устанавливается потом, с другой стороны подшипника, между подшипником и ШРУСом.)! Собираем весь узел и устанавливаем на машину. Гайку ступицы теперь затягиваем с большим моментом (где-то 200Нм), как говорится: «от души»! И от ныне ездим и наслаждаемся…
Проблема штатных ступичных подшипников Нивы (ВАЗ 2121, 2131) в том, что в ходе эксплуатации автомобиля их нужно постоянно регулировать. Если этого вовремя не сделать, они выйдут из строя, создавая при движении вой или гул. Избавить себя от таких проблем можно путем установки нерегулируемых ступиц или двухрядных подшипников.
Снятие полуоси и замена подшипника
Для того чтобы произвести замену вышедшего из строя подшипника, прежде всего необходимо снять колесо, тормозной барабан, полуось и только после этого осуществляется его замена. Шевроле Нива устанавливается на ровной поверхности и поддомкрачивается задняя часть. Снимается колесо и барабан, процедуру их извлечения можно прочитать в соответствующих статьях. Поэтому останавливаться на этом не будем, а приступим сразу к снятию полуоси.
Смотрите:
Итак, процесс снятия таков:
- Вторым домкратом поднимается часть моста, во избежание вытекания масла при извлечении полуоси.
- Полуось крепится четырьмя гайками на «17». Используя торцевой ключ, извлекаем гайки вместе с гроверами.
- Извлекается полуось. Если она зажата и не извлекается, то с помощью молотка и бруса пытаемся ее выбить.
Нива Шевроле комплектуется барабанными тормозами на задних колесах как с системой абс, так и без нее. Без системы абс шли еще первые Шевики. Абс — это антиблокировочная система тормозов, посредством которой происходит предотвращение потери управляемости транспортного средства. Отличия полуоси автомобиля с системой абс от простого заключается в конструкции стопорного кольца. Антиблокировочная система нуждается в стопорном кольце со шлицами. Автомобили без этой системы имеют стопорные кольца без шлицов. На фото ниже представлены отличия.
Итак, рассмотрим, как производится замена подшипника на внедорожнике Нива Шевроле с системой абс.
- Проверяется пригодность подшипника. После извлечения полуоси не забудьте о сальнике. Он запрессован в тормозном щитке.
- Сальник извлекается с помощью отвертки и молотка. После замены подшипника сальник необходимо установить новый.
- Полуось зажимается в тисках.
- Извлекается стопорное кольцо с насечками, которое фиксирует подшипник. Замена подшипника передней ступицы нива 21213 является очень ответственным мероприятием, поэтому рекомендуем ознакомиться с подробным руководством. Выбиваем его зубилом и молотком.
- Извлекается подшипник аналогичным образом, как и кольцо.
Проверьте полуось на наличие трещин и сколов. Их не должно быть, в противном случае потребуется расточка.
Теперь необходимо поменять старый подшипник на новый. Перед его установкой проверьте наличие смазочного материала внутри. При необходимости добавьте.
Подшипник запрессовывается на полуось. Можно воспользоваться трубой соответствующего диаметра и длины не меньше полуоси.
Установку стопорного кольца лучше всего производить с помощью его нагрева. Греется кольцо паяльной лампой в течение 5-10 минут до 200 градусов.
Устанавливается на полуось кольцо и запрессовывается трубкой.
Теперь ось можно устанавливать на место в последовательности обратной снятию. На этом замена закончена, осталось установить барабан и колесо, и приступить к замене с другой стороны автомобиля Нива Шевроле.
После установки проверьте работоспособность замененных деталей. Проехав несколько сот метров, необходимо прослушать, нет ли посторонних шумов из-под колес. Если шум не обнаруживается, то все сделано правильно. Удачных ремонтных работ!
Вам все еще кажется что диагностика авто это сложно?
Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:
- СТО ломят большие деньги за простую компьютерную диагностику
- Чтобы узнать ошибку надо ехать к специалистам
- В сервисах работают простые гайковерты, а хорошего спеца не найти
И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.
Необходимый инструмент
Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:
Специальный съёмник для демонтажа подшипника.
- Вороток.
- Головка на «30».
- Ключи или накидные головки на «17» и «19».
- Оправка для выбивания ступицы.
- Новые ступичные подшипники.
Инструмент собран и готов к использованию
Подготовительные работы
Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.
Благодаря такой иллюстрации, схема становится очень понятна.
Пошаговый порядок работ
Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.
Сорванные болты откручиваем, убираем в сторону.
Снимаем колесо.
Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы
Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.
Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.
- Аккуратно выкручиваем тормозной диск от ступицы.
Затем, производя несильные удары освобождаем ступицу.
А затем и ШРУС от подшипника.
Замена ступичного подшипника
Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.
Первый способ
В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.
Сначала необходимо позаботиться об удалении стопора.
Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.
После этого весь процесс сборки проводим в аналогичном порядке снятию.
- К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
- А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.
Второй способ
Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.
Перейдя на верстак, производим замену подшипника ступицы.
Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.
Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.
Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.
Ставим метки
- Ставим метки.
- Выбиваем все болты у кулака.
- Демонтируем болты крепления на нижней шаровой опоре.
- Таким образом подшипник будет выбит из ступицы.
- Убираем стопорные кольца.
- Выпрессовываем подшипник.
- Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.
Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.
Третий способ
Для выполнения работ этим способом необходимо снять всю стойку полностью.
Стойка демонтирована.
- Далее, воспользовавшись тисками, производим замену ступичного подшипника.
- Так как именно таким образом замена произойдёт быстро и качественно.
После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.
Изготавливаем съёмник сами или покупаем?
Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.
Съёмник ступицы Хенд-мейд
Назначение подшипника полуоси
Подшипник размещается в конструкции заднего моста Нивы Chevrolet, поближе к наружному краю. Как и все подшипники, он делает функцию опоры и сглаживания крутящего момента оси заднего моста. Одна часть оси (внутренняя) входит в зацепление с шестернями (имеет шлицы), а вторая выходит из моста, и к ней крепится фланец, тормозные барабаны и колесо Нивы Шевроле. Для того чтобы ось вращалась мягко и при этом не ходила внутри конструкции, имеется шариковый подшипник.
Подшипник располагается в специальном гнезде конструкции моста, где он и выполняет свою непосредственную функцию. Для того чтобы он не перемещался внутри моста, имеется специальная жесткая фиксация на оси, представляющая собой запорную втулку. Таким образом, он имеет двойную фиксацию. Также на полуоси имеется сальник, который обеспечивает герметичное соединение конструкции заднего моста.
Важно! В случае повреждения сальника или его износа, происходит прямое негативное воздействие на подшипник, в результате чего последний выходит из строя. Поэтому необходимо заменить сальник
Смотрите:
При частом использовании автомобиля Нива Шевроле необходимо контролировать состояние подшипника и сальника, и в случае их повреждения незамедлительно проводить замену.
Устройство ступичного подшипника на ВАЗ-2110
Устройство ступицы заднего колеса.
Подшипник даёт возможность авто свободно катиться по дороге. Также он участвует в передаче и уменьшении нагрузки на остальные части машины. Подшипники дают возможность свободно вращаться колесам.
Такие подшипники есть спереди и сзади. Они на протяжении всего срока эксплуатации могут и спытывать большие нагрузки , а потому часто выходят из строя и требуют замены. Подшипники могут испытывать нагрузку не только при передвижении по плохой дороге, но и при старте или остановке авто, а потому риск их износа довольно велик.
Когда надо менять?
В процессе эксплуатации автомобиля в подшипнике происходит естественный процесс износа деталей и старение смазки.
Основные причины выхода подшипника из строя такие:
- Неправильная установка подшипника и не отрегулированный зазор.
- Повреждения при передвижении.
- Недостаточная смазка подшипника.
Как поменять передний ступичный подшипник на ВАЗ 2109
Замена переднего ступичного подшипника ВАЗ 2109, особенно с помощником, при наличии нужных инструментов (они есть почти у каждого автовладельца), занимает чуть более часа по времени. Эта процедура аналогична выполняемой на ВАЗ 2110-2115, для Калины или Приоры, по причине полной идентичности ступичного узла.
Инструменты
Чтобы замена переднего ступичного подшипника ВАЗ 2109 была выполнена быстро, качественно, все необходимые предметы должны быть под рукой:
| пассатижи (круглогубцы); | |
| крупная плоская отвёртка (хорошо, если есть набор, но можно обойтись малым); | |
| ключи накидные гаечные, № 10, 13, 17, 19; | |
| ключ шестигранный, №10; | |
| молоток, зубило, монтировка; | |
| ключ № 30, удлинённый, можно воспользоваться торцовой головкой, тех же размеров; | |
| хорошо иметь оригинальный съёмник для ступицы, ВАЗовский, это существенно упростит работу, но можно использовать тиски; | |
| инструмент динамометрический (ключ), без него трудно правильно, с нужным усилием, потянуть гайку ступицы; | |
| универсальный съёмник тоже пригодится. |
Для проведения работ понадобится хорошее освещение, также ускорит работу наличие смотровой ямы или эстакады. Поверхность, на которой устанавливается машина должна быть ровной. Под задние колёса подводят упоры, это могут быть обычные деревянные бруски – «башмаки», а передачу на КПП выставляют 1-ю.
Выполняем собственноручную замену ступичного переднего подшипника ВАЗ 2109
Пошагово, предпринимаются такие действия:
Гайку передней ступицы немного отпускают в самом начале, прежде, чем авто подняли домкратом.
- Фиксация переднего колеса тоже должна быть ослаблена.
Колесо надо демонтировать, гайка ступичного подшипника скручивается ключом № 30. Это непросто, гайки ступицы обычно «прикипают» к резьбе. Так что, ключ или головку потребуется удлинить, положим, обрезком трубы, для увеличения плеча рычага.
- Суппорт фиксируют 2 болта, их свинчивают ключом № 17, отсоединяя суппорт от поворотного кулачка.
- Отвёрткой разгибаются колодки, суппорт надо убрать, как удобнее, лучше положить на подставку, подвешивать на шланге нежелательно, он может быть повреждён.
На болтах закреплен ещё тормозной диск, который тоже подлежит демонтажу. Болты шаровой опоры удобно развинтить накидным ключом, потом снимают кулак.
- Развал колёс в процессе обязательно нарушится поэтому прежде, чем снимать кулак, зубилом отмечают место регулировочного болта в стойке и положение самого кулака. Тогда при сборке узла первоначальный развал восстановить реально, пусть не в точности, то очень близко к идеальному.
Вручную ступицу выколачивают из элемента, с помощью соответствующего диаметра обрезка трубы, потом круглогубцами убирают стопорное кольцо.
- Саму деталь снимают, выпрессовывая, что удобно выполнить специальным съёмником.
Теперь то место, где был подшипник, необходимо тщательно очистить от грязи, ржавчины (для этого есть специальные металлические щётки или скребки, можно пользоваться для этого даже кухонным ножом), нанести слой смазки – солидол.
- Приобретенный новый передний ступичный подшипник, рекомендованный для ВАЗ 2109, требуется впрессовать в кулак. Кстати, идеально на место новая деталь сразу, скорее всего, не встанет. «Сажать» на место понадобится вручную, используя всё тот же обрезок трубы, подходящего диаметра, вбивая деталь в кулак. И перекосов здесь нельзя допускать, кулак – на ровной поверхности, наставка – точно по диаметру, строго на месте, удары молотка аккуратные, с дозированным усилием.
После всего производится сборка узла, предыдущие операции выполняются в обратном порядке, от возвращения на место стопорного кольца, до установки колеса. Ступичную гайку хорошо затянуть динамометрическим инструментом, усилие 20 H*m.
После того, как замена переднего ступичного подшипника ВАЗ 2109 была произведена, понадобится проверить степень успешности и качество работы. С этой целью, установив колесо, приподнимаем авто повыше, как при начальной диагностике, проверяя на наличие люфта (покачать колесо во всех плоскостях), плавность и бесшумность вращения. Если вместо очень тихого, ровного гула слышится стук, щелчки, вращение с усилием, люфт больше нормы – работу надо переделывать.
Данный способ считают самым простым, при альтернативном варианте смотровая яма или эстакада необходима. Если применять данный метод замены ступичного переднего подшипника ВАЗ 2109 своими руками, то самое сложное – не нарушить развал колёс. Иначе надо проводить повторную регулировку.
Есть ли альтернатива постоянному ремонту?
Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто.
Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).
В отличие от стандартного:
- узел не требует регулировки и смазки – все настройки произведены с завода;
- отсутствует вероятность проворота;
- износ посадочных мест минимален;
- имеет увеличенный срок службы.
Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.
