Как правильно заменить шаровые опоры

Процедура замены

Итак, ваша шаровая опора уже не может выполнять свои прямые обязанности, потому ее требуется заменить. Сейчас поговорим о том, как именно выполняется подобный ремонт.

Для начала вооружитесь набором инструментов и материалов, куда входит:

• Башмаки;
• Сухая ветошь;
• Набор головок;
• Набор накидных ключей;
• Домкрат;
• Смазка литол (можно заменить на графитную смазку);
• Новые шаровые опоры;
• Переноска со светом (требуется, если в гараже темно или ремонт затянулся до вечера).

Теперь можно приступать непосредственно к ремонту

Здесь важно соблюдать определенную последовательность ваших действий. Она позволит не допустить распространенные ошибки, а также грамотно собрать узел обратно после замены старых опор

1. Заедьте на смотровую яму или поднимите машину с помощью подъемника. Поскольку речь идет о самостоятельном ремонте, вряд ли у вас окажется собственный подъемник. Потому обойдется простой смотровой ямой.
2. Заглушите мотор, включите ручной тормоз до упора и застопорите колеса при помощи блокировочных башмаков.
3. Залезайте под автомобиль и накидными ключами откручивайте фиксирующий болт пальца опоры, расположенный на ступице.
4. Монтировкой крайне аккуратно снимают опору с ее места установку.
5. Накидным ключом на 17 миллиметров откручиваются два болта с кронштейна. Они отмечают за крепление нижней части опоры к найденному кронштейну.
6. По сути, шаровая опора с вашего автомобиля теперь может упасть на пол. Это вполне нормально, но только берегите ноги.
7. Запомните, что шаровые опоры являются исключительно одноразовыми элементами автомобиля. Это говорит о невозможности ее ремонта ни при каких условиях. Любые советы на этот счет будут напрасной тратой вашего времени. Просто купите новые опоры и все.
8. Избавьтесь от старой опоры.
9. Не лишним будет в это же время проверить тормозные колодки, их текущее состояние. Если вы отыскали признаки неисправности, обязательно параллельно выполните замену колодок.
10. Проинспектируйте кронштейн. Если он цел, не имеет следов износов, тогда оставляйте его на месте. Если состояние подозрительное, лучше заменить. Это касается и сайлентблоков. Они также могут износиться и выдавать характерный стук при движении автомобиля. Потому не лишним будет заменить и этот элемент, раз вы уже разобрали узел.
11. Смазкой обработайте седло наконечника вашей ступицы, что позволит в будущем намного проще извлечь элемент в процессе ремонта.

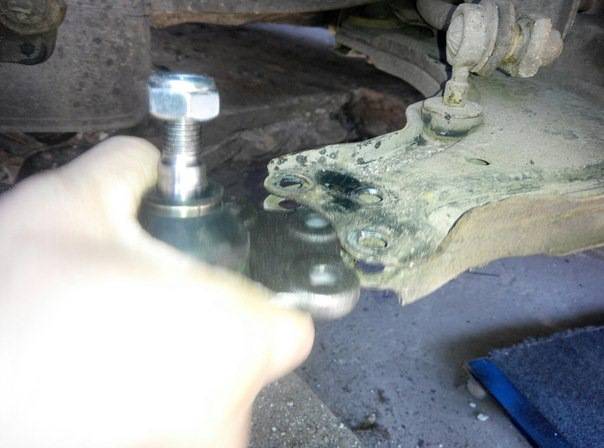

12. Поставьте новую опору на место старой шаровой опоры.
13. Соберите узел в обратной последовательности, проверьте автомобиль в действии.
14. Если при проезде неровностей машина ведет себя тихо, вы совершенно правильно определили причину шума, а также сумели грамотно заменить шаровую опору.

https://youtube.com/watch?v=RNvEEiKFluI

Как снять шаровую опору без съемника? Когда под рукой его нет »

Как снять шаровую опору без съемника? Когда под рукой его нет

Как снять шаровую опору без съемника? Такой вопрос задают люди, которые столкнулись с заменой шаровой. Особенно, в случаях неожиданной поломки. Чтобы это не стало для вас неприятным сюрпризом, нужно знать, как правильно диагностировать поломку. Первым признаком неисправности является стук в подвеске при проезде по неровностям дороги. Но, тут нужно учитывать, что на большом морозе смазка может замерзать. В таком случае, стуки могут наблюдаться при начале движения.

Не стоит паниковать, это вполне нормальное явление. Также при сильном износе автомобиль может рыскать по дороге, и наблюдается повышенный износ резины.

Не забывайте, что стучать в подвеске могут не только шаровые опоры. Поэтому, обязательно внимательно осмотрите подвеску. Самым простым способом диагностики является проверка люфта. Для этого необходимо поднять машину на домкрате. После чего, пытаются покачать колесо, при наличии люфта необходимо заменить шаровую. Заодно определяем, какая опора вышла из строя. Это актуально для машин с двумя опорами с каждой стороны. В некоторых моделях имеется возможность замерить уровень износа шарнира через отверстие в нижней части опоры.

Итак, вы уверились, что опоре пришел конец, и теперь следует ее поменять. Кстати, делается это не только в случае неисправности данного элемента конструкции. При ремонте ступицы также придется снимать шаровую, иначе не получится демонтировать поворотный кулак. Перед началом работы нужно обработать гайку проникающей смазкой. Это значительно облегчит разборку. Подготавливаем автомобиль. Его ставят на ручник, устанавливают противооткатные упоры. Автомобиль поднимают на домкрате, принимают меры, чтобы он не упал. Снимают колесо.

Для снятия шаровой без съемника вам потребуется ключ, монтировка и молоток. Производится эта работа в следующем порядке:

• Ослабляем гайку, крепящую палец опоры. Ее следует открутить до верхнего края пальца. На некоторых моделях имеются дополнительные винты, крепящие корпус шаровой опоры. Если таковые имеются, то необходимо их выкрутить;

Подготовив, таким образом, опору, приступаем к ее снятию. Для этого, подсовываем под рычаг монтировку, и начинаем его несильно отжимать (вверх или вниз, в зависимости от расположения опоры). При этом, наносим сильные удары по пальцу. Для этого и была оставлена гайка. Обычно нескольких ударов оказывается вполне достаточно.

Дополнительные советы

Закручивать болты и гайки рекомендуется с определенным усилием при помощи динамометрического ключа. Информацию о моментах затяжки можно найти в интернете на тематических сайтах. Если такого ключа у вас нет и покупать его не планируете, просто будьте внимательны. Чрезмерными усилиями можно сорвать резьбу, а ослабленные резьбовые соединения могут сказаться на безопасности. Чувствуйте меру.

Снятые болты и гайки при необходимости очищайте щеткой по металлу, обрабатывайте «Жидким ключом», смазывайте графитной смазкой. Это предотвратит закисание и облегчит работы в будущем.

После любого вмешательства в систему подвески рекомендуется делать развал-схождение на специализированных СТО.

Замена шаровой опоры своими руками: инструкции с фото и видео 5 (100%) 3 проголосовало

Замена шаровых опор подвески автомобилей ВАЗ 2105, 2107

В передней подвеске автомобилей ВАЗ 2105, 2107 четыре шаровых опоры. Две верхних и две нижних. Рассмотрим как самостоятельно заменить вышедшие из строя шаровые. — Съемник шаровых опор ВАЗ 2105, 2107 (может быть разной конструкции)

— Новые шаровые опоры

— Накидной ключ на «22»

— Два ключа на «10» (торцовый и рожковый)

Подготовительные работы

— Устанавливаем автомобиль на ровной площадке, фиксируем колеса, поднимаем рычаг ручника

— Поддомкрачиваем и снимаем переднее колесо

— Очищаем от грязи элементы передней подвески

Особое внимание уделяем очистке резьбовой части пальцев шаровых и гаек их крепления к поворотному кулаку. Рассмотрим замену как верхних, так и нижних шаровых опор. На практике если установлено, что «стучит» всего одна шаровая, то заменяем лишь ее

На практике если установлено, что «стучит» всего одна шаровая, то заменяем лишь ее

Рассмотрим замену как верхних, так и нижних шаровых опор. На практике если установлено, что «стучит» всего одна шаровая, то заменяем лишь ее.

Как заменить верхнюю шаровую опору передней подвески ВАЗ 2105, 2107

Обстукиваем молотком бобышку поворотного кулака куда вставлен палец верхней шаровой опоры

Таким образом разрушаем окисления в соединении палец шаровой — отверстие в бобышке поворотного кулака.

Ключом на «22» отворачиваем гайку крепления пальца шаровой к поворотному кулаку

Отворачиваем на 2-3 оборота. Гайка должна оставаться на пальце.

Устанавливаем приспособление в распор между пальцами верхней и нижней шаровых

Упоры приспособления должны стоять строго по центрам пальцев шаровых.

Выпрессовываем палец верхней шаровой из поворотного кулака

Если палец не выпрессовывается, то создаем натяг при помощи съемника и обстукиваем бобышку поворотного кулака куда вставлен палец при помощи молотка.

Отворачиваем болты крепления верхней шаровой к рычагу подвески и снимаем ее

Используем для отворачивания болтов и их гаек два ключа на «10».

Как заменить нижнюю шаровую опору передней подвески ВАЗ 2105, 2107

Обстукиваем молотком бобышку поворотного кулака куда вставлен палец нижней шаровой опоры

Таким образом разрушаем окисления в соединении палец шаровой — отверстие в бобышке поворотного кулака.

Ключом на «22» отворачиваем гайку крепления пальца шаровой к поворотному кулаку

Отворачиваем на 3-4 оборота. Гайка должна оставаться на пальце.

Устанавливаем приспособление в распор между пальцами верхней и нижней шаровых

Упоры приспособления должны стоять строго по центрам пальцев шаровых.

Выпрессовываем палец нижней шаровой из поворотного кулака

Если палец не выпрессовывается, то создаем натяг при помощи съемника и обстукиваем бобышку поворотного кулака куда вставлен палец при помощи молотка.

Отворачиваем болты крепления нижней шаровой к рычагу подвески и снимаем ее

Устанавливаем верхнюю и нижнюю шаровую опору в порядке обратном снятию. Перед установкой закладываем под защитный чехол каждой шаровой немного пластичной смазки (ШРБ-4, либо аналогичную). Момент затяжки гаек крепления пальцев шаровых 83,3-102,9 Н.м (8,5-10,5 кгс.м).

Примечания и дополнения

— Аналогичным образом заменяем шаровые опоры передней подвески на других автомобилях ВАЗ классического семейства (2101, 2102, 2103, 2104, 2106 и их модификациях) так как конструкция идентичная.

Еще статьи по подвеске автомобилей ВАЗ 2105, 2107

Признаки неисправности

Явными признаками, по которым можно определить неисправность шаровой опоры:

1. Передвигаясь по неровным дорогам или же при езде на малой скорости слышен характерный стук в районе переднего колеса.
2. На поворотах при вывернутых колесах слышен скрип. Его можно перепутать с шумом от ступичного подшипника.
3. Неравномерный износ шин автомобиля.
4. При езде по ровной поверхности автомобиль виляет из стороны в сторону, хотя рулевое колесо остается неподвижным.

В случае проявления подобных неисправностей, необходимо провести диагностику элемента. Для этого поднимаем домкратом колесо, от которого исходит шум, затем вставляем монтировку между рычагом и поворотным кулаком. Начинаем покачивать монтировкой вверх-вниз. Если шаровая опора неисправна, то при подобных манипуляциях будет возникать стук.

Проверка состояния

Прежде чем менять шаровую опору, убедитесь, что этот элемент действительно вышел из строя и он является причиной неадекватного поведения автомобиля.

Для проверки есть два способа — простой и более сложный.

Первый способ

Для проверки вам потребуется сделать следующее:

• При езде прислушиваться к стукам, которые исходят от передней части машины. Особенно заметной становится неисправность шаровой опоры, когда колесо попадает в яму;
• Если при наезде на яму появляется глухой удар от одного из передних колес, шаровую следует менять;
• Есть другой способ — поставьте ногу сверху переднего колеса, после чего начинайте его толкать в сторону второго переднего колеса. Если при манипуляциях вы слышите глухой удар, лучше более детально проверить состояние шаровой вторым способом.

Второй способ

Второй метод проверки более точный, но потребует наличие ямы и дополнительного оборудования.

1. Установите автомобиль над смотровой ямой.
2. Включите ручной тормоз, подставьте под колеса противокаты для собственной безопасности.
3. Домкратом поднимите переднюю часть автомобиля. Убедитесь, что машина опирается надежно, поскольку вам придется расшатывать автомобиль.
4. Оторвав колеса от земли домкратом, начинайте тестирование.
5. Одну руку поставьте на верхнюю точку колеса, а вторую, соответственно, на нижнюю.
6. Аккуратными, но резкими движениями расшатайте колесо сверху вниз.
7. Если ударов не слышно, проверьте так же второе колесо.
8. При появлении посторонних звуков нужно попросить товарища положить два пальца на участок соединения рычага подвески с пальцем шаровой, а также на корпус ШО. Если пальцами вы чувствуете, что палец шаровой опоры смещается внутри корпуса, шаровая свое отжила и требует замены.

Менять ШО необходимо при обнаружении следов ее износа или при прорыве пыльника. С деформированным пыльником шаровая прослужить долго не сможет, плюс это опасно для водителя и пассажиров.

1. Для работы вам потребуется смотровая яма или подъемник. Но если их нет, можно обойтись обычным домкратом.
2. Снимите колесо, на котором обнаружена проблема с шаровой опорой.
3. Тщательно зачистите все элементы от накопившейся грязи, крепежные компоненты обработайте с помощью WD40, чтобы сошла ржавчина и вы без проблем могли провести демонтажные работы.
4. С помощью ключа на 19 открутите гайку крепления шаровой опоры к рычагу подвески ВАЗ 2109.
5. Вооружившись съемником, выпрессуйте палец ШО из рычага подвески.
6. При отсутствии съемника ехать на автосервис не нужно. Есть другой способ. Вам необходимо не до конца открутить гайку шаровой опоры. Натяжение создается монтировкой и несколькими прицельными, сильными ударами по рычагу при помощи молотка. В 99% случаев палец выходит без особых проблем.
7. Не убирайте далеко монтировку, поскольку ею теперь следует отвести рычаг подвески немного вниз, освободив от рычага палец шаровой опоры.
8. Взяв в руки головку на 17, необходимо демонтировать пару болтов, отвечающих за соединение ШО с поворотным кулаком.
9. Снимите изношенную шаровую опору.
10. Проверьте состояние пыльника, опоры. В некоторых случаях достаточно заменить пыльник. Но если шаровая опора износилась и демонстрирует все признаки поломки, установите новую шаровую и соберите узел в обратной последовательности.
11. Убедитесь, что на пальце имеется распорная втулка. Если она была снята, не забудьте вернуть элемент на место. В противном случае новая опора не сможет работать должным образом.
12. Обязательно смажьте резиновый чехол консистентной смазкой перед обратной установкой. Также смазывающее вещество наносится на место в опоре, куда монтируется пыльник.

Немаловажный момент замены — это натяжение крепежных гаек. Поменяв шаровую, гайки затягивают туго, но не полностью. Затем нужно несколько раз качнуть автомобиль, а уже потом затягивать до конца крепежные элементы.

При этом нижнюю гайку ШО затягивают с моментом 80-96 Нм, а пару болтов крепления опоры к рычагу — с моментом 50-63 Нм.

замена и диагностика Ремзона ВАЗ

В этой статье мы расскажем о том, как произвести ремонт подвески на автомобиле ВАЗ 2114, а конкретнее – о замене шаровых опор. Это элементы, которые выходят из строя чаще всего, несмотря на то, что они являются практически вечными. Если судить по инструкция к применению. Но на срок службы шаровых опор влияет манера езды автомобилиста, качество дорожного покрытия, а самое главное – первоначальное качество изделия. К сожалению, все чаще можно встретить на рынке некачественный товар, восстановленный, который прослужит очень мало. Существует мнение, что восстановленные шаровые опоры могут работать еще довольно долго. Но есть ли смысл в восстановлении такого простого и довольно дешевого механизма?

Стоимость шаровой опоры на автомобиль ВАЗ 2114, а также на большинство переднеприводных моделей, составляет не более 500 рублей. Причем за такую цену вы приобретете очень качественный товар. Но давайте ближе к теме статьи, а именно – к проведению ремонта подвески автомобиля.

Диагностика неисправности шаровой опоры

Выявить поломку довольно просто, для этого вам потребуется всего лишь сесть на переднее сиденье автомобиля. В том случае, если появится своеобразный хруст со стороны подвески, можно говорить о неисправности именно шаровой опоры ВАЗ 2114. Даже не нужно пытаться искать какие-либо иные причины, неисправность именно в этом шарнире. Причем хруст своеобразный может наблюдаться и при медленном движении автомобиля. При разгоне он обычно пропадает, но это зависит от степени износа механизма.

А второй способ диагностики заключается в том, чтобы руками подергать колесо автомобиля в вертикальной плоскости. Если имеется поломка, то вы обязательно услышите хруст. Аналогичное явление и при использовании монтировки. Ее необходимо установить между рычагом подвески и ступицей колеса. Если резко двигать монтировкой, можно услышать все тот же противный звук.

Для верности можно даже загнать автомобиль на смотровую яму или эстакаду. Возьмитесь за рычаги подвески и несколько раз дерните их вниз. Хороший стук, как говорится, выйдет наружу. А если положить ладонь на корпус шаровой опоры ВАЗ 2114, то можно почувствовать небольшую вибрацию изнутри.

Подготовка к замене и инструменты

Для проведения ремонта вам потребуются следующие инструменты:

1. Съемник шаровых опор. Цена такого инструмента составляет порядка 350-400 рублей. Советую вам приобрести его, так как он обязательно пригодится вам в будущем.
2. Стандартный набор ключей и отверток.
3. Смазка типа «Литол».
4. Домкрат и надежные опоры.
5. Противооткатные упоры , которые подставляются под задние колеса для недопущения скатывания автомобиля.

Вот и все, теперь необходимо подготовить автомобиль к ремонту. Для этого нужно установить противооткатные упоры, ослабить болты крепления колес, поднять ремонтируемых сторону при помощи домкрата и установить ее на опору. В качестве опоры можно использовать деревянные бруски, но нежелательно применять такие материалы, как кирпичи, шлакоблоки, и подобные. Они хрупкие и автомобиль попросту может упасть во время проведения ремонта. При необходимости проведите обработку всех резьбовых соединений проникающей смазкой типа WD-40.

Проведение замены

Теперь настал ответственный момент, необходимо снять старую шаровую опору ВАЗ 2114 и на ее место установить новую. Сначала при помощи ключа на «19» выкручиваете гайку, которая крепит палец шаровой опоры к ступице переднего колеса. После этого необходимо установить съемник таким образом, чтобы небольшой шарик на его болте находился четко посередине пальца шарнира.

Аккуратно вкручиваете этот болт, покуда палец не сойдет со ступицы колеса. После этого необходимо ключом на «17» выкрутить болты, которыми произведено крепление обоймы шарнира к рычагу подвески автомобиля ВАЗ 2114. Вот и все, демонтаж закончен. Осталось теперь только поставить новый шарнир, который желательно предварительно смазать «Литолом». Признаться честно, я использовал для этой цели и смазку типа ШРУС.

Разницы особо и не заметил, шаровые опоры работают без проблем уже третий год

Обратите внимание на то, что при установке нового шарнира, возможно, придется под рычаг устанавливать несколько брусков из дерева, а кузов опускать, чтобы палец шаровой вошел в отверстие на ступице. Но эту работу можно выполнить при помощи хорошей монтировки. На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

Delphi Россия › Блог › Износ шаровых опор: причины, признаки, последствия

И как всякий подвижный элемент шаровые опоры, даже самые качественные, имеют строго ограниченный ресурс, который, как правило, указан производителем автомобиля. Однако в силу обстоятельств шаровые опоры подвержены преждевременному выходу из строя. Что же это за обстоятельства?Почему шаровые выходят из строя?

Причины преждевременного износа шаровых опор могут быть разные. Они зависят от обстоятельств эксплуатации и от автовладельца.

К объективным причинам износа шаровых опор в первую очередь нужно отнести качество дорожного покрытия. Ямы с резкими краями, выбоины в асфальте, крупный щебень, ненормативные стыки бетонных плит или слоев асфальта — эти препятствия создают ударные нагрузки даже при самом «нежном» их преодолении на низкой скорости. Эти ударные нагрузки приходятся и на шаровую опору. Если, что называется, помножить дорожные изъяны на высокую скорость их прохождения, например, связанную с ударами о стыки конструкций при движении по мостам, то износ опор увеличивается еще больше. Также к внешним факторам можно отнести зимнюю эксплуатацию. Низкие температуры отрицательно влияют на гибкость резиновых пыльников шаровых опор, что приводит к их растрескиванию, а затем и разрушению. Нарушение герметичности пыльника ведет к размыванию смазки шарового пальца, попаданию в шаровой шарнир грязи и чрезмерно быстрому износу. Реагенты и простой песок также ведут к быстрому износу пыльника опоры с вышеуказанными последствиями.

Первый признак проблем с шаровой опорой — это, как правило, звук. Скрип и стук может издавать шаровой палец, условия трения которого в корпусе опоры далеки от идеальных. Например, начинается разрушение полимерного седла. Скрип шаровых опор также говорит о попадании в шарнир посторонних частиц или вымывание смазки. Но, поскольку скрип в подвеске могут издавать и другие элементы (сайлентблоки и втулки), он не является однозначным признаком неисправности именно шаровой опоры.

Часть последствий износа шаровых опор мы уже описали: и нестабильность траектории машины, и вибрации — все то, что уже само по себе значительно ухудшает управляемость и безопасность. Ну а вишенкой на торте в самых запущенных случаях становится полное разрушение шаровой опоры. Палец ломается либо вырывается из седла, колесо теряет связь с рычагом подвески и выламывается. В большинстве случаев это происходит на ходу, и наши читатели наверняка наблюдали подобные происшествия.

Диагностика и профилактика

Визуальная проверка всех элементов подвески при каждом визите в автосервис (даже для смены масла) — залог безопасности. Квалифицированный механик проводит в первую очередь визуальный осмотр: любое нарушение пыльника (трещины и тем более разрывы) становится поводом для замены шаровой. Следующий этап — проверка люфтов шаровых опор. Появление свободного хода говорит о износе и необходимости замены летали.

Мер профилактики преждевременного износа две: аккуратная манера езды (в особенности если дороги вашего региона оставляют желать) и использование качественных деталей. Delphi Technologies как производитель компонентов подвески для многих автопроизводителей применяет ряд технологий для обеспечения долгого срока службы шаровых опор. Использование хлоропренового каучука увеличивает ресурс пыльника шаровых опор Delphi Technologies. Нейлоновое покрытие седла улучшает скольжение и продлевает срок службы узла, чему способствует и закладка высокотехнологичной смазки под пыльник наших шаровых опор. А для того, чтобы отбраковать негодные детали, вся продукция проходит 100 % дефектоскопию (пальцев и седел) и полный цикл жестких испытаний по стандартам автопроизводителя, в том числе тесты на вытягивание и выдавливание под экстремальными нагрузками.

Бережная эксплуатация, своевременная диагностика и установка проверенных запчастей — вот три ключевых условия для долгой и надежной службы шаровых опор на вашем автомобиле.

Источник

Замена шаровой опоры

Проделать всю работу можно, как в собственном гараже самостоятельно, так и в сервисном центре, поручив весь инструмент в руки опытного механика. Стоимость замены шаровой зависит от конструкции конкретной марки автомобиля. Некоторые автовладельцы не знают, как снять шаровую, потому что она может быть запрессована к рычагу или закреплена заклепками. Чтобы её снять, потребуется затратить немало усилий, ведь придется высверливать заклепки и подбирать болты соответствующего диаметра. Поэтому вся работа может обойтись, как в одну, так и в несколько тысяч рублей.

Замена шаровой с помощью съёмника

Прежде чем подымать авто, нужно освободить крепежные элементы колеса без полного выкручивания. Для предотвращения отката машины под остальные три колеса подставляются кирпичи. Затем, вооружившись домкратом, поднимается та сторона машина, с которой необходимо заменить шаровую. Для безопасности лучше всего обзавестись «козлом».

Самостоятельная замена шаровой опоры со съёмником осуществляется так:

1. Выкручиваем крепежные болты, демонтируем колесо
2. Освобождаем гайки, которые закрепляют шаровую опору
3. Берем специальный съёмник, вставляем его между корпусом опоры и рычагом
4. Прилаживаем немного усилий, и совершаем движения по кругу для освобождения опоры
5. Затем снимаем резиновый пыльник с нового экземпляра, наносим на него смазку, обрабатываем саму опору
6. Устанавливаем новую деталь и собираем узел в обратной последовательности

Как видим, со съёмником выполнить работу намного проще. Но молоток нужно держать всегда под рукой. Если опора чересчур запрессована с рычагом, съёмник необходимо установить под небольшим углом и нанести по нему легкий удар молотком. А вот, что делать, если нет возможности раздобыть съёмник?

Замена шаровой без съёмника

Без съёмника, а только с одним молотком, работа проводится так:

1. С пальца опоры откручиваем гайку до момента её сравнения с осью пальца
2. Берем монтировку в одну руку и молоток в другую
3. Одной рукой оттягиваем рычаг вниз, а второй наносим удары пока он не сдвинется вниз с пальца
4. Когда рычаг опустился, освобождаем все гайки и демонтируем шаровую опору

Также ничего сложного, но придется потратить больше времени и усилий. В ходе выполнения работы желательно удалять остатки смазки со всех деталей, особенно с пыльника.

Как снять шаровую опору без съемника

Не люблю переплачивать деньги в мастерских, когда вижу, что имея нормальный инструмент, приспособления в виде домкрата и лома, соблюдая нехитрые правила безопасности, смогу ремонт автомобиля такой как снять шаровую опору без съемника, могу сделать сам, это не так уж трудно.

Как снять шаровую опору без съемника

Для снятия шаровой, да и вообще разборке подвески необязательно иметь подъёмник или смотровую яму, достаточно небольшого участка земли с плотным грунтом. Перед тем как снять шаровую опору без съемника, надо подготовить инструмент.

Вам понадобится для удобства работы маленький стульчик.

• Домкрат, лучше два.
• Противооткатные упоры.
• Хороший набор инструмента, как накидных, так и рожковых ключей.
• Монтажка, лучше лом.
• Молоток.

Подготовка.

1. Въезжаем на место разборки.
2. Подставляем под задние колеса противооткатные упоры.
3. Ставим домкрат под автомобиль, при необходимости под домкрат подкладываем прочные ровные опоры в виде досок или крепких кирпичей.
4. Ослабляем гайки крепления колеса.
5. Приподнимаем домкратом автомобиль пока колеса не оторвутся от земли.
6. Выкручиваем гайки крепления колеса, это самый ответственный и опасный момент. Во время снятия, если неустойчиво стоит домкрат, машина может с него соскочить, что чревато несчастным случаем или ещё большей поломкой автомобиля. Да и поднять из такого положения автомобиль затруднительно.
7. Снимаем колесо и сразу в целях безопасности подкладываем его под переднюю балку.
8. Берем инструмент.
9. Откручиваем и снимаем суппорт тормозов. К суппорту может быть прикручен маленьким болтом металлический кожух защиты тормозного диска.
10. Если не надо менять колодки, убираем суппорт в сторону и крепим его к раме проволокой, веревкой или любым другим способом, чтобы не повредить тормозной шланг и чтобы суппорт не мешал в дальнейшей работе.
11. Ослабляем гайку крепления рулевой тяги оборота на три.
12. Вставляем лом так чтобы один конец его упирался жестко, в какую не будь металлическую деталь, сам лом упирался в штангу крепления шарового наконечника рулевой тяги. Давим на второй конец лома в направлении выхода конуса рулевой тяги, ударяя молотком по поворотному кулаку на ступице, выбиваем рулевую тягу.
13. Откручиваем гайку крепления тяги и убираем её в сторону.
14. Откручиваем стойку стабилизатора поперечной устойчивости.
15. При помощи монтажки или второго домкрата ослабляем напряжение в соединении между стойкой и стабилизатором, достаём шаровую стойку.
16. Откручиваем нижний болт, верхние гайки амортизатора и снимаем его.

Снятие шаровой.

1. Ослабляем гайку на верхней шаровой опоре.
2. Вставляем лом, применяя метод выбивания рулевой тяги, делать это надо аккуратно, чтобы не повредить резиновые пыльники на деталях ходовой.
3. Стучим по ступице в месте крепления шаровой к поворотному башмаку.
4. Откручиваем до конца гайку шаровой опоры.
5. Выкручиваем болты крепления шаровой верхнего рычага.
6. Снимаем шаровую.
7. Ослабляем гайку крепления нижней шаровой опоры.
8. Снимаем защитную крышку со ступицы.
9. Вынимаем стопорное кольцо и регулировочную шайбу с наружной гранаты.
10. Ставим под нижний рычаг домкрат № 2.
11. Подымая домкратом нижний рычаг, упираем верхний поворотный рычаг, в верхний рычаг слегка повернув ступицу в сторону бампера, чтобы дать доступ к поворотному рычагу нижней шаровой.
12. Продолжая поднимать домкратом ступицу, напрягаем соединение шаровой со ступицей.
13. Не поднимая авто домкратом, молотком стучим по ступице в месте соединения, выбиваем шаровую из места крепления и откручиваем до конца гайку шаровой.
14. Снимаем, следя чтобы не потерять шайбу, которая находится между подшипником ступицы и гранатой, ступицу.
    Убираем её в сторону, закрыв отверстие с подшипником чистой тряпочкой.
15. Откручиваем четыре болта крепления шаровой и, повернув её вниз слегка поворачивая в сторону, вынимаем из нижнего рычага.

В ходе разборки проверяем состояние деталей и во время сборки, которая происходит в обратном порядке, меняем вышедшие из строя, на новые детали.

голоса

Рейтинг статьи

Винтовые съемники.

Усилие в таких видах съемников создается за счет ввинчивания болта в их корпус: корпус инструмента надевается на проушину шаровой опоры, болт упирается в палец и при закручивании выпрессовывает тот из его посадочного места.

Данные виды съемников достаточно компактны, поэтому считаются универсальными, то есть подходящими к любому авто, хотя наиболее популярны такие механизмы среди обладателей ВАЗов.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

1. Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
2. С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
3. Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

1. Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
2. Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
3. Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.

При необходимости демонтажа нижней шаровой, все действия проделываются аналогичным образом, только с перевернутым съемником.

Вариант №2 – винтовой Г-образный.

1. Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
2. На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
3. Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
4. На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.

1. Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
2. Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

1. Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
2. С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
3. Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
4. Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.

Далее всю эту конструкцию приварите к уголку перпендикулярно прорезу так, чтобы отверстие гайки находило прямо напротив пропила.

1. Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).

Как видите, для создания съемника шаровых опор можно использовать практически все подручные материалы, главное, понять принцип работы, в помощь вам чертеж:

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

Доверьте работу профессионалам, если сами им не являетесь

Производите замену на чистой поверхности, иначе смысл работы теряется

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.
