Замена шаровой опоры Ситроен С4
Приветствую. Замена шаровой опоры вроде бы обычное ТО, но на Ситроен С4 без понимания процесса работы, сделать это не просто. Конструктивно шаровая заворачивается в ступицу.
Родная шаровая ходит около 90 тыс. км.
По регламенту шаровая опора меняется с демонтажем поворотного кулака, и процедура замены шаровой происходит на верстаке. Мы будем менять шаровую на автомобиле, а значит без демонтажа кулака.
Если вам интересна замена шаровой по регламенту, то смотрим видео в конце статьи.
Артикул:
27299 01 — шаровая опора Lemforder. Качественная опора на свои деньги.
- головка на 22
- вороток
- съемник пальца шаровой опоры
- рожковый ключ на 41
- ключ для колесных болтов
- домкрат
Пошаговая замена
1. Поддомкрачиваем и демонтируем колесо.
2. Выкручиваем гайку крепежа пальца шаровой.
Гайка под ключ на 22.
3. Одеваем съемник и выдавливаем палец шаровой.
4. Снимаем пластмассовую защиту шаровой.
5. Рожковым ключом на 41 выкручиваем шаровую.
6. Вкручиваем новую шаровую, и далее производим обратную сборку.
Видео урок
На видео замена шаровой опоры на Ситроен С4 показана по регламенту, то есть с демонтажем поворотного кулака.
Процесс замены
Крайне важно! Шаровые опоры обязательно менять сразу с двух сторон по двум причинам:
- после замены шарниров придется сделать развал-схождение;
- необходим равномерный износ шарниров с двух сторон.
Конструктивная особенность ходовой части на Citroen C4 заключается в том, что при замене шаровой опоры придется сливать масло с механической коробки передач, так как при отсоединении рычага от поворотного кулака, полуось может немного выйти, и из-под нее будет вытекать масло. Чтобы не сливать масло, старайтесь, что бы ступица не ушла наружу. В случае с АКПП немного сложнее, поэтому придется менять шаровую опору с помощником, либо доверить этот процесс специалистам.
Первым делом сливается масло с коробки передач. Его может слится от 1 до 1.5 литра.
- Перед демонтажом лучше всего сорвать гайку крепления шаровой опоры, когда она находится под нагрузкой. В этом случае есть вероятность того, что гайка не будет проворачиваться с шарниром. Пока автомобиль стоит на колесах, нужно сорвать гайку крепления ступицы головкой на “34” длинным воротком. Перед срывом гайки ее нужно расшплинтовать.
- Подставляем опоры под задние колеса, ставим автомобиль на передачу и ручной тормоз.
- Устанавливаем домкрат под специальную площадку и вывешиваем колесо, предварительно сорвав болты крепления.
- Снимаем колесо и подкладываем его под автомобиль в качестве страховки.
- Поворотный кулак нужно освободить от суппорта, для этого утапливаем с помощью отвертки суппорт через колодку и отсоединяем суппорт в сборе, открутив два болта крепления на поворотном кулаке. Суппорт обязательно нужно подвязать проволокой к стойке во избежание повреждения тормозного шланга.
- Для откручивания гайки ступицы понадобится головка на “34”, которую заранее требовалось сорвать.
- Снимаем тормозной диск а также снимаем датчик ABS на ступице.
- Для того, что бы вывести наружу ступицу нужно ослабить гайку рулевого наконечника.
- Рекомендуется снять поворотный кулак полностью и зажать узел в тиски для более комфортного процесса замены шаровой опоры!
- Открутив немного гайку крепления шаровой опоры подставляем съемник и выпрессовываем шарнир с посадочного места.
- Снимаем стойку стабилизатора и отсоединяем передний амортизатор от цапфы, который крепится с помощью двух болтов.
- Теперь устанавливаем узел в тиски, откручиваем гайку крепления опоры и с помощью молотка и отвертки бьем с двух сторон между пластиной крепления и корпусом шарнира.
- Самое сложное выпрессовать шаровую опору из поворотного кулака. Для этого нужно воспользоваться зубилом и молотком и со всех сторон подбивать между опорой и посадочным местом цапфы. Время снятия опоры напрямую зависит от состояния ходовой части и пробега опоры соответственно. На корпусе опоры есть грани для ключа на “41”, но, как правило, потребуется головка такого же размера и длинный вороток, и тогда шаровая опора с небольшим усилием сорвется и ее можно будет выкрутить.
Теперь шаровая опора снята с цапфы.
Шаровая опора на Citroen C4
На автомобиле Citroen C4 первого поколения установлена довольно простая и надежная подвеска. Передние рычаги на автомобиле выполнены в форме бумеранга. Шаровая опора съемная, что позволяет значительно экономить при ремонте ходовой части. В среднем шаровая опора на Ситроен С4 требует замены раз в 55-60 тысяч км.
Для того, чтобы найти нужную шаровую опору, требуется в любом автомобильном каталоге ввести номер кузова своего автомобиля и в разделе “Узел 0510 03 413101A” найдете поворотный кулак в разборе, где будет шаровая опора.
Для автомобиля первого поколения шаровая опора имеет партномер 3640 68
Немаловажно к шарнирам приобрести дополнительный защитный пыльник под номером 3623 13, средняя стоимость которого 180 рублей за оригинальную деталь. Шаровая опора, как и ходовая часть в целом, одинаковая в кузове седан и хетчбек с 2004 по 2014 года выпуска
Самостоятельная диагностика опор
Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:
- Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
- Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.
В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.
Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.
Порядок действий такой:
- Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
- На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
- Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).
При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.
Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.
- Поставьте машину на смотровую яму и затормозите.
- Поднимите проверяемую сторону домкратом.
- Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
- Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
- Повторите действие на колесе с другой стороны.
С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.
Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.
Ходовая часть любого автомобиля состоит из элементов, которые со временем изнашиваются. Это влияет на комфорт, устойчивость автомобиля на дороге и безопасность. На ходовую часть постоянно возлагаются нагрузки, как статические, так и динамические. Это говорит о том, что детали ходовой нуждаются в периодической диагностике для своевременного выявления и устранения неисправностей. Одной из таких деталей является шаровая опора. О том, когда менять шаровые опоры, для чего они предназначены, что в них ломается, и поговорим в данной статье.
Обслуживания ходовой автомобиля сводится к ряду действий направленных на диагностику, а также регулировку и ремонт. Наиболее значимым элементом ходовой части являются шаровые опоры. Их износ или поломка может повлечь к серьезным последствиям. В результате чего у автомобиля будет не просто плохая управляемость, но и ее потеря. В случае выявления неисправности шаровой ее нужно в обязательном порядке заменить.
Замена шаровых опор Сitroen C4 Picasso
Если на автомобиле Сitroen C4 Picasso слышно определенные щелчки и стуки в передней подвеске, то скорее всего виной тому неисправные шаровые опоры. Обычно с родными (оригинальными) шаровыми опорами начинаются проблемы при пробеге 80 тыс. км и примерно при 40 тыс. км пробега для неоригинальных.
А значит, они подлежат замене. Чтобы начать процесс замены шаровых опор на Ситроен C4 Пикассо, для начала нужно снять правое колесо. Для этого ставим автомобиль на ручник, после этого ставим противооткатные упоры под задние колеса, и домкратим переднюю часть машины. После того, как колесо снято, используя ключ на 21/22 нужно открутить нижнюю гайку с шаровой.
Затем съемником необходимо освободить рычаг от пальца шаровой. Сделать это не просто, так как стойка давит вниз, а рычаг сильно пружинит вверх.
Но можно воспользоваться следующим проверенным методом. Когда машина на домкрате (желательно на максимальной высоте), подложите под соответствующий тормозной диск деревянный брусок толщиной 15-20 см, и начинайте опускать автомобиль. Как только начнет высвобождаться домкрат, немного поднимите его и подложите под порог бруски, и опускайте машину на них. Ведь когда автомобиль поднят, рычаг опущен и стремится вернуться в свое штатное положение, то бишь, практически горизонтальное, следовательно, он давит вверх, и вытаскивать палец шаровой из рычага намного труднее. Но в данном положении, с использованием деревянного бруска, рычаг уже становится горизонтально. Поэтому, если палец не сильно прикипел, с помощью молотка или маленькой кувалды можно ударить по рычагу вниз и рычаг опустится, а палец освободится. Если не получается, тогда можно погреть рычаг в области пальца промышленным феном. Дальше нужно вытащить палец.
После этого следует демонтировать защитный металлический кожух с шаровой. Затем зубилом подбить юбку шаровой опоры, расположенной по центру. С помощью накидного ключа на 41, придавив его домкратом снизу, молотком сорвать шаровую опору и выкрутить ее.
Теперь надо смазать резьбу новой шаровой и закрутить её. (таким же образом используя домкрат и молоток дотянуть). Далее одеть термозащитный металлический кожух, поддавив отверткой пружинки с боков. После этого вставьте палец обратно. Если нет помощника рядом, тогда потребуется большой рычаг, можно использовать трубу. Надавить ногами, а руками направить палец в отверстие. С помощником это сделать легче вдвойне.
Следующим шагом закрутите гайку, поставьте колесо, опустите машину и подтяните гайку еще раз. Аналогичный процесс замены шаровой опоры и с левой стороны. Но, прежде чем выдавливать палец из рычага, нужно слить масло из КПП.
- ключи на «10», «17», «18», «22» и «35» мм
- съемник шаровой опоры
- отвертка
- зубило
- головка Torx T30
Запрессованная в подвеску
Существует такие типы крепления, где не используются болтовые соединения. В них шаровая опора запрессована в подвеску. Такой «финт» сделан, чтобы автовладельцы не меняли только один шарнир, а весь рычаг в сборе с ним. Так выходит дороже, можно дополнительно заработать на запасных частях. Местные «Кулибины» научились их менять, выпрессовывая.
Недостатком данного способа является обязательное снятие всего рычага.
На разных моделях автомобилей он снимается по-своему, описывать в этой статье все варианты нет смысла. Разберем основные этапы.
- Срываем и откручиваем гайку, которой притянут палец к ступице;
- Для выпрессовки шарнира используем съемник. Если нет специнструмента, берем монтировку и оттягиваем рычаг вниз, создавая напряжение на пальце. Молотком аккуратно и четко бьем по конусу поворотного кулака (не по рычагу), палец должен вылезти.
- Демонтируем нижний элемент подвески.

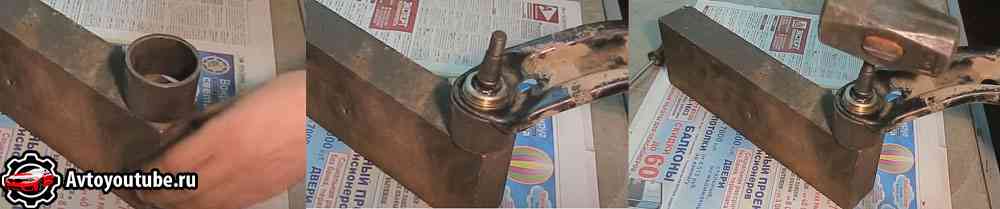

Теперь нужно выбить шаровую из него. Воспользуемся шлицевой отверткой. Убираем стопорное кольцо с защитного кожуха и опоры. Поддеваем их, вытаскиваем по очереди.
Чтобы выбить, используем проставку большего диаметра, чем размер шарнира . На неё ставим рычаг, сверху по пальцу детали, а не руки, бьем молотком. Она должна выбиться. Главное – не повредить «лопух» и посадочное место, в противном случае после замены, шаровая опора не запрессуется в рычаг, или станет на перекос, или появиться люфт.
Новую деталь осматриваем, снимаем пыльник и проверяем количество смазки под ним. При необходимости добавляем её.
Переворачиваем рычаг, вставляем опору в свое гнездо. Чтобы запрессовать её обратно, нужно подобрать оправку подходящего диаметра. Бить по нижней части детали нельзя, разрушиться вкладыш. Можно воспользоваться накидной гайкой, чтобы её внутренний диаметр был по размеру упора шаровой. То есть, удар должен приходиться только на края новой детали.
Запрессовываем шаровую таким образом, чтобы она «садилась» равномерно, не было перекосов. При необходимости поправляем оправку и бьем по другой стороне, чтобы выровнять её.
Устанавливаем стопорное кольцо, фиксирующее шарнир в элементе подвески. Надеваем пыльник и фиксируем его своим стопором.
При установке последнего кольца старайтесь не порвать защитный кожух, иначе придется его менять. Разрывы и трещины в нем недопустимы.
Установка производиться в обратном порядке. Здесь могут быть свои нюансы у каждой модели авто.
Замена шаровой опоры Citroen C4 в Москве
Услуги для Citroen C4
Цена на замену шаровой опоры Citroen C4
Внимание!
Указанные цены работ является примерной и могут отличаться от действительной. Точную стоимость услуг узнавайте у представителей автотехцентра.
Запишитесь онлайн и мы сообщим стоимость нужных вам услуг по телефону.
Запись на замену шаровой опоры Citroen C4
- Услуги Цена
- Замена амортизаторов от 840 руб.
- Ремонт передней подвески от 1040 руб.
- Замена передней подвески от 1240 руб.
- Калибровка пневмоподвески от 1330 руб.
- Регулировка пневмоподвески от 1530 руб.
- Замена подвески от 2040 руб.
- Ремонт задней подвески от 2240 руб.
- Замена задней подвески от 2240 руб.
- Замена верхнего рычага от 540 руб.
- Замена сайлентблока задней балки от 740 руб.
- Замена сайлентблоков от 440 руб.
- Замена ступичного подшипника от 1040 руб.
- Ремонт компрессора пневмоподвески от 10940 руб.
- Ремонт пневмобаллонов от 1390 руб.
- Замена амортизаторов от 2290 руб.
- Замена втулок стабилизатора от 490 руб.
- Замена заднего амортизатора от 1490 руб.
- Замена заднего стабилизатора от 1390 руб.
- Замена задних и передних стоек амортизаторов от 1190 руб.
- Замена и ремонт пневмоподвески от 4890 руб.
- Замена опоры амортизатора от 1090 руб.
- Замена переднего амортизатора от 1490 руб.
- Замена поворотного кулака от 590 руб.
- Замена подшипника передней ступицы от 1690 руб.
- Замена пружин передней и задней подвески от 1490 руб.
- Замена рычага задней подвески от 850 руб.
- Замена рычага передней подвески от 850 руб.
- Замена сайлентблоков задней подвески от 1990 руб.
- Замена сайлентблоков передней подвески от 780 руб.
- Замена стойки амортизатора от 1090 руб.
- Замена стойки стабилизатора от 760 руб.
- Замена ступицы от 640 руб.
- Ремонт пневмоподвески от 4980 руб.
- Ремонт торсионной подвески от 2890 руб.
- Замена задней балки от 2190 руб.
- Замена передних стоек от 1090 руб.
- Замена поперечных рычагов от 1150 руб.
- Замена продольных рычагов от 1150 руб.
- Ремонт задней балки от 1890 руб.
- Замена подшипника задней ступицы от 1690 руб.
Почему выбирают нас?
Гарантия на все работы
На все работы и запчасти предоставляется безусловная гарантия сроком до 2-х лет.
Запасные части в наличии
Имеется собственный склад запасных частей, что обеспечивает сокращение сроков ремонта. Мы можем предложить как оригинальные запчасти, так и их высококачественные аналоги.
Опытные механики
Благодаря многолетнему опыту, высокой квалификации персонала нашего техцентра может предложить качественное обслуживание практически любого автомобиля Вашей марки.
Автомобили Citroen отличается небрежным французским шармом. Но сервисное обслуживание этих машин нужно проводить аккуратно до педантичности. Наш техцентр предлагает услуги, связанные с восстановлением технических характеристик французских авто.
Отдавая предпочтение услугам специализированного сервиса, вы получаете требуемый результат.
Появление посторонних стуков и звуков в механизме является поводом задуматься о замене шаровой опоры. Для осуществления этого процесса первоначально нужно снять колесо, а далее произвести зачистку креплений и обработать их специальной жидкостью. Затем требуется ослабить гайки опор, после чего при помощи съёмники и молотка выполняется процесс демонтажа шаровой опоры. После необходимо произвести подготовку к установке новой детали, зачистив посадочное место. В заключение происходит сборка и фиксация шаровой опоры на рычаге.
Записаться на замену шаровой опоры в сервисный центр можно по телефону или отправить онлайн-заявку.
Ремонт шаровой опоры
Стоит ли ремонтировать поврежденную деталь, когда менять шаровые опоры при любом раскладе проще и безопаснее. Тем более, что стоит деталь недорого (всего 500-1000 руб., в зависимости от модели) и делать это нужно не часто. Да и на многих современных иномарках данный узел необходимо менять в сборе.
Теперь конкретно по ремонту. Он подразумевает замену изношенных частей опоры на новые. Обычно меняют полимерную вставку и защитник, но в последнее время в магазинах появились ремкомплекты и с другими запасными частями. Однако качество этих узлов не всегда бывает высоким, часто под известными названиями продается низкосортный «китай».
Подвижный шарнир — элемент подвески, который нельзя спускать со счетов. Неисправная шаровая может привести к печальным последствиям, и виноватым окажется сам водитель, упустивший начальные признаки повреждения. Вот чем грозит поломка: колесо автомобиля выворачивается наружу, что на большой скорости приводит к аварии. Машину остановить невозможно, по инерции она проедет еще некоторый путь, и неизвестно обо что ударится.
