Меняем ролик натяжителя ремня генератора на Рено Логан своими руками

Все шаги по замене

Понадобится один накидной ключ «на 13», а также торцовый ключ «на 13» и «на 6». С разными комплектациями поступают по-разному:

• 5K 1747: накидной ключ одеваем на шляпку винта натяжного ролика. Ведём ролик вверх, пока ушко не совпадёт с отверстием на корпусе (см. рис.). В отверстие помещаем стержень d=5-6 мм – ролик фиксируется. Ремень можно снять и заменить.

  Натяжитель удерживается стержнем

• 5K 1110: ключом «на 6» полностью откручиваем винт над кронштейном (см. рис.). Ослабляем затяжку двух крепёжных винтов (ключ «на 13»), сдвигаем кронштейн вверх, производим замену.

  Регулировочный винт здесь уже выкручен

• 4PK 718: нужно ослабить верхний и нижний винты, которые крепят генератор. Корпус генератора смещают вдоль прорези на планке (см. рис.). Ремень снимают, а монтаж выполняется в обратном порядке. Главное – правильно подобрать натяжение.

  Верхний винт можно двигать вдоль прорези

Замена ремня вспомогательных агрегатов Рено Логан включает в себя и регулировку натяжения, если только речь не идёт о комплектации с кондиционером. В «дорогой» комплектации ничего не настраивают, но проверить натяжную силу всё равно нужно.

Проверяем натяжение

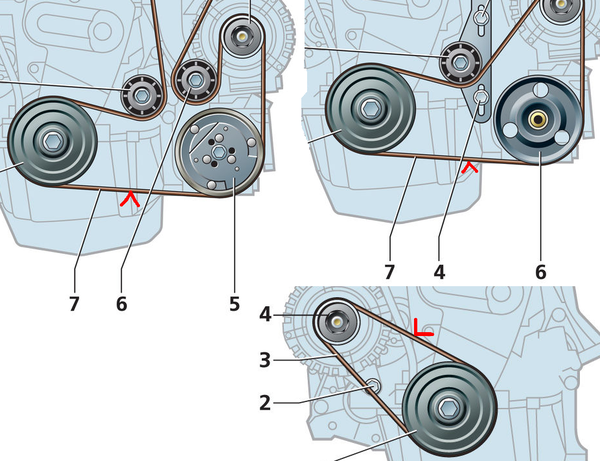

Будем нажимать на ремень в точках, отмеченных на чертеже. При этом прилагается усилие 10 кгс (98 Н). В каждом случае прогиб ремня должен составлять 6-8 мм.

Куда нужно давить

Нажатие производят большим пальцем, надавливая почти со всей силы.

Регулировка

Правильно отрегулированный ремень не должен издавать посторонних звуков при работе на холостом ходу, такие как свист на холодную при запуске двигателя!

В комплектациях с кондиционером выполнить регулировку натяжения нельзя. Поэтому автомат заменяют или ремонтируют его (см. ниже). А там, где автоматики нет, всё выглядит проще:

• 5K 1110: два винта, крепящие кронштейн, должны быть ослаблены. Регулировочный винт возвращают на его законное место (см. фото). Производят настройку, затем крепёжные винты затягиваются.

  Регулировочный винт установлен

• 4PK 718: затягивают верхний винт крепления, проверяют натяжение, снова ослабляют винт и т.д. Нижний крепёжный винт затягивается на последнем шаге.

Правильно натянуть ремень вспомогательных агрегатов Рено Логан, если в комплектации нет ГУРа – это и есть самый сложный вариант. Настройка в этом случае будет поэтапной. Она может занять 30-40 минут.

Выбор детали

Опасность купить ширпотреб, который порвется при малейших нагрузках, есть всегда. Если вы не хотите проблем, то замена приводного ремня Renault Logan должна производиться только на оригинальную комплектующую от производителя. Как правило, они имеют самый высокий ценник, но отличаются качеством и долговечностью. Так как существует три модификации мотора, то и ремешков выпускается три вида, отличающихся длиной:

• 7700111671 или 8200833541 – модель для комплектаций с гидроусилителем руля и кондиционером;
• 8200841132 или 8200061673 – для авто с ГУР без системы кондиционирования;
• 8200211651 или 6001548021 – самый короткий ремень для минимальной комплектации с одним генератором.

Обратите внимание, что замены ремня во многих случаях бывает недостаточно. Натяжной ролик нередко выходит из строя

Если вы столкнулись с таким случаем, то можете приобрести один из предложенных вариантов:

• 8200277606 или 7700102872 – ролик с натяжителем;
• 8200849831 – ролик на кренштейне в виде неразборной конструкции;
• 8200104754 – только ролик.

Если ценник оригинала вас не удовлетворяет, можно изучить массу аналогов. Перед покупкой убедитесь, что ремень действительно подходит под комплектацию вашего мотора. Ведущими производителями являются Contitech, Gates и Bosch.

Предварительно изучите, как выглядит упаковка желанной модели. Выпускается огромное количество дешевых и низкокачественных подделок.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае,  перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером).  Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

1. Подготовив все необходимое, снимается переднее правое колесо;
2. Далее нужно снять грязезащитный щиток;
3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
4. Затем в отверстие нужно вставить шестигранник «6»;
5. Выполненные действия позволят ослабить ремень генератора и снять его;
6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке  предполагает ослабление ремня);
11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень  лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Замена ремня с ГУР и кондиционером на Renault

Как правильно осуществляется замена ремня генератора с кондиционером? Подобная компоновка Рено Логан с ГУР и сплит-системой можно встретить на Renault с мотором 1.6, а с двигателем объёмом на 1,4 л — реже. Более часто эти моменты комплектации характерны для 16-клапаных двигательных систем. Не надо забывать о том, что когда меняется ремень генератора, обязательно меняются и натяжные ролики. Какова этажность подобных мероприятий? Все действия производятся на остывшем двигателе.

• В моторном отсеке ключом на 13 ослабляется винт крепежа роликов подшипников.
• Затем закручивается кронштейн с корпусной частью генератора регулятора Renault Logan.
• После снимается приводная часть и кольца из функционала для работы со сплит-системой и ГУР. На этом шаге производиться замена роликов, потому что эти запчасти сменяются вместе с ремнем.
• Используя ключ, следует разобрать сам роликовый узел и ролик напряжения (для этого применяется, как и ранее ключ № 13).
• Когда выполнена установка новой комплектующей и произведена замена роликовых элементов (ремня, привода и колец) выполняется монтаж всего узла в обратной итерации. Устанавливая необходимо произвести фиксацию нового роликового держателя для лучшего крепежа всей конструкции, требуется его затянуть.
• После выполняется монтажа конструкции (колец и привода) в обратном варианте. Вся процедура четко рассмотрена на видео.

Отличительным признаком ремня в такой конструкции выступает присутствие 5 ручьев, в то время как шкивы для привода вспомогательных устройств имеют шесть. Таким образом, осуществляется замена ремня генератора с кондиционером.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора. Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

• Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
• В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.

Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

1. Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
2. Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Зачем в автомобиле ролик натяжителя ремня?

Что же это и для чего нужен ролик?

Не смотря на то, что в любом городе количество специализированных сервисных центров постоянно растёт, подобная поломка может произойти в самое неподходящее время и месте

Поэтому очень важно знать, как провести такую процедуру собственными силами

Первое, что мы видим, открывая крышку капота на Рено Логан это двигатель. Но те, кто думают, что он нужен только для того, чтобы машина ехала, глубоко заблуждаются. На самом же деле мотор предназначен для выполнения целого ряда очень важных функций. Кроме того, что ДВС (двигатель внутреннего сгорания) является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор.

Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Генератор заряжает аккумулятор, если неисправен ролик натяжителя, то генератор не даст нужный заряд и вы «заглохнете»

Чёткая и устойчивая работа генератора, возможна лишь в том, случае, когда натяжения ременной передачи достаточно для снабжения энергией всех потребителей. Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора.

без Автомобили гидроусилителя рулевого управления и без кондиционирования системы.

Выполните следующие операции.

1.Проверьте ремня натяжение нажатием пальца на него между генератора шкивами и коленчатого вала. При нажатии с 100 усилием Н (10 кгс) прогиб ремня должен Для 8-12 Нм.

составлять проверки натяжения можно использовать безмен-весы, оттягивая крючком ветвь ремня.

2.регулировки Для натяжения ремня ослабьте болт генератора крепления к натяжной планке.

3.Ослабьте затяжку крепления болта генератора к кронштейну.

4.Отрегулируйте натяжение затяните и ремня болт крепления генератора к натяжной моментом планке 21 Нм.

5.Затяните болт крепления генератора к моментом кронштейну 44 Нм.

6. Для замены ремня ослабьте натяжение его (см. выше) и снимите ремень с приводных Установите.

7. шкивов новый ремень и отрегулируйте его Автомобили.

натяжение, оборудованные системой кондиционирования. На автомобилях logan Renault, оборудованных системой кондиционирования воздуха, два возможны варианта компоновки вспомогательных агрегатов: кондиционера компрессор и генератор могут быть установлены с сторон разных двигателя либо с одной стороны, в случае первом на автомобиле используются два приводных один: ремня для привода генератора, второй привода для компрессора кондиционера. Во втором случае один применяется приводной ремень, натяжение которого натяжным регулируется роликом,

На автомобилях, в которых генератор и кондиционера компрессор расположены с разных сторон двигателя, приводных замену ремней выполняйте в следующем порядке.

1.ремень Снимите привода компрессора кондиционера, разрезав Замените.

2.его ремень привода генератора (см, выше).

3.держатель Установите ремня (входит в комплект поставки привода ремня компрессора кондиционера) в нижней части коленчатого шкива вала.

4.Наденьте ремень на шкив кондиционера компрессора и заведите его за держатель, который шкив на установили коленчатого вала,

5.Сдвиньте держатель закрепленным с ремня на нем ремнем по шкиву коленчатого часовой по вала стрелке, насколько позволит усилие Установите,

6.рук специальный крючок (входит в комплект ремня поставки привода компрессора кондиционера): одной цепляется он стороной за кронштейн крепления компрессора, а второй (загнутой более) — за ремень. Крючок устанавливают для чтобы, того верхняя ветвь ремня не соскочила со компрессора шкива кондиционера.

7.Проверните коленчатый вал, ремень чтобы наделся на его шкив.

8.Снимите ремня держатель и крючок. Данные приспособления одноразовые, использования после их можно выбросить.

9.Проверните коленчатый два на вал оборота, чтобы ремень привода кондиционера компрессора занял правильное положение на шкивах.

На которых, на автомобилях генератор и компрессор кондиционера расположены с стороны одной двигателя, замену приводных ремней следующем в выполняйте порядке.

1.Откройте капот и немного регулировочный выверните болт устройства натяжения ремня.

2.правое Снимите переднее колесо и брызговики двигателя с стороны правой (см. «Снятие и установка брызговиков и защиты двигателя картера»)

3.Выверните два болта крепления ролика натяжного и снимите его

Натяжной ролик при заменяйте каждой замене ремня.

4.Установите натяжной новый ролик, не затягивая до конца болты крепления его.

5.Установите новый приводной ремень.

ремень Укладывайте на шкивы таким образом, чтобы ручей внешний шкивов оставался свободным.

6.Отрегулируйте приводного натяжение ремня с помощью регулировочного болта.

изготовитель-Завод рекомендует проверять натяжение ремня и его контролировать при регулировке с помощью специального тестера тензометрического. В связи с этим данные о величине при усилия прогибе ветви ремня на определенный технической в размер документации отсутствуют.

На практике можно приблизительно первоначально оценить правильность натяжения ремня по «большого правилу пальца»: надавливая на ветвь ремня пальцем большим и определяя прогиб с помощью линейки. этому Согласно универсальному правилу, если расстояние центрами между шкивов составляет от 180 до 280 мм, должен прогиб быть примерно 6 мм.

Этим способом продиагностировать можно только чрезмерное ослабление ремня, для поэтому точной проверки и регулировки натяжения сервис в обратитесь.

7.Затяните болты крепления натяжного моментом ролика 21 Нм.

8.Проверните коленчатый вал на три оборота полных, чтобы ремень занял правильное шкивах на положение.

9.Повторно проверьте натяжение ремня и необходимости при повторите регулировку.

10.Установите детали в обратном, порядке снятию.

Когда нужна замена ремня дополнительного оборудования рено логан?

Так как ремень дополнительного оборудования подвержен постоянному вращению и трению, то, со временем, необходимость его замены становится неизбежной. Проскальзывание изношенной детали приводит к тому, что дополнительное оборудование перестает работать так, как это необходимо, а если происходит обрыв, то оно полностью перестает функционировать.

Признаки необходимости замены таковы:

• свисты или скрипы во время работы агрегата;
• снижение эффективности работы дополнительного оборудования;
• полный отказ работы оборудования, приводимого в действие ремнем.

Так как основной функцией приводного ремня является передача крутящего момента за счет силы трения или зацепления, то со временем он изнашивается, даже если эксплуатировать автомобиль очень бережно. Чаще всего автовладельцы задумываются о замене уже после того, как появились первые признаки неисправности, но лучше всего, если такая поломка будет выявлена заранее во время прохождения технического осмотра.

Важно понимать, что в случае обрыва ремня дополнительного оборудования вам сразу становятся недоступны некоторые важные функции, без которых управлять автомобилем становится сложно или невозможно вообще. Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности. Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем

Мы проверим его натяжку и, если понадобится, заменим его на новый

Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый

Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности. Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый.

Если автомобиль оснащен климатической системой?

В моделях Renault logan, которые оснащены функциями кондиционирования салонного пространства, присутствуют две версии компоновки узлов вспомогательных систем:

1. компрессор в паре с генератором находятся по одну сторону мотора;
2. данные агрегаты располагаются с разных боков двигателя.

Первый случай подразумевает присутствие одного ременного привода для вспомогательных агрегатов. Здесь регулировка натяжения осуществляется посредством соответствующего ролика.

Во втором варианте для активации этих узлов применяются два ремня (отдельно для каждого из обозначенных агрегатов).

В случае расположения агрегатов по разные стороны от мотора, замена ремня вспомогательных агрегатов выполняется в таковом порядке.

1. Снимаем ременной механизм, вращающий компрессорный агрегат. Для этого достаточно применить его разрезание.
2. Заменяем ременной механизм, активирующий генератор (процедура рассмотрена здесь же).
3. Устанавливаем ременный держатель (он присутствует в комплекте вместе с ремнем для компрессора) в нижнюю область шкива коленчатого вала.
4. Надеваем ремешок на компрессорный шкив и заводим его за держатель, ранее установленный на шкив вала.
5. Сдвигаем держатель с зафиксированным ремнем по шкиву вала. Выполняем это действие в направлении часовой стрелки до такого положения, которое можно достичь ручным усилием.
6. Устанавливаем крючок (также поставляется с компрессорным ремнем): — одним его краем цепляем за поверхность кронштейна фиксации компрессора, а другой (она сильнее изогнута) – непосредственно за ветвь ремня. Данный элемент необходим для возможности предотвращения сползания верхней ременной ветви с компрессорного шкива.
7. Для посадки ремня в шкивном ручье прокручиваем коленчатый вал.
8. Удаляем крюк и вспомогательный держатель. Эти элементы носят разовый характер, поэтому по завершении работ они подлежат утилизации.
9. Проворачиваем коленчатый вал (не менее двух оборотов). Это позволит ремню компрессора обрести свою корректную позицию. Таким образом, была осуществлена замена ремня дополнительного оборудования на машине Рено Логан.

Если компрессорный агрегат с генератором размещены по один бок от мотора, замена ремня привода осуществляется нижеприведенным образом.

1. Открываем капотную крышку Renault Logan и незначительно выворачиваем болт натяжного узла ремня.
2. Снимаем колесо с правой стороны передка и защитный моторный брызговик там же.
3. Выкручиваем пару болтов, фиксирующих натягивающий ролик, и извлекаем узел.
4. Никогда не пренебрегайте заменой ролика на новый, когда происходит замена ремня привода.
5. Устанавливаем новый ролик, однако болты фиксации узла пока на максимум не затягиваем.
6. Выполняем навеску ремня. Укладку в шкивы осуществляем с таким расчетом, чтоб обеспечить свободное положение наружного ручья.
7. Уровень натяжения регулируем посредством предназначенного болта.

Вот и завершена замена приводного ремня на модели Рено Логан. Производителем рекомендуется осуществлять проверку натяжения посредством приспособленного тензометрического тестера. Это обуславливает отсутствие данных о степени прогиба ременной ветви на страницах технических мануалов.

В практической сфере прибегают к ориентировочной оценке корректности величины натяжного усилия посредством «правила большого пальца». Суть следующая: выполняем надавливание на ветку и линейкой меряем величину прогиба. В соответствии с приведенным методом, если показатель расстояния по шкивным центрам составляет в пределах 180-280 мм, то ориентировочное значение прогиба будет приближаться к 6 мм.

С помощью указанного способа реально выявить лишь повышенное ослабление. Если имеет место цель конкретнее определить натяжение, тогда следует обращаться к сервисной помощи.

1. Болтовой крепеж, удерживающий натяжной ролик, заворачиваем, учитывая регламентированное усилие – 21 Нм.
2. Проворачиваем вал на 3 полноценных оборота и добиваемся соответствующего расположения ремня в ручьях шкивов.
3. Вторично выполняем мониторинг степени натяжки и, при потребности, осуществляем регулировку.
4. Весь перечень демонтированных элементов устанавливаем на прежние позиции.

Замена на авто с ГУР и кондиционером

Обычно такая комплектация встречается в моторах 1.6, реже в 1.4. В этом случае замена самая сложная, так как приходится продевать ремень через дополнительные шкивы. Для замены выполните следующие действия:

Наденьте накидной ключ или головку «на 13» на крепежный болт натяжного ролика. Преодолевая усилие, открутите крепеж.
Зафиксируйте кронштейн ролика

Для этого необходимо в его отверстие вставить шестигранник на 6 миллиметров.
Осторожно снимите ремень со всех шкивов.
Если предполагается замена роликов приводного механизма, то с помощью ключа на 13 необходимо открутить болт и убрать защитную крышку. После этого достается и сам ролик

По аналогичной технологии демонтируется натяжной ролик
Обратите внимание, что он снимается с кронштейном.
Установите новые ролики на место.
Далее следует уложить ремень на все ролики, как он был одет до этого. Обратите внимание, что шкивы вспомогательных устройств – шестиручьевые, а ремень имеет пять ручьев
Укладывайте ремешок так, чтобы он был смещен к внутреннему краю, а наружный ручей оставался свободным.
Прокрутите за коленчатый вал весь привод три оборота, чтобы ремень сел на шкивы.

Основные сложности – сделать все правильно в ограниченном пространстве.

На остальных моделях

Инструкция для моторов только с ГУР или без каких-либо дополнительных систем аналогична вышеописанной за тем исключением, что вам придется устанавливать ремень на меньшее количество шкивов. В модели только с генератором необходимо ослабить крепеж самого генератора, чтобы уменьшить натяжку и достать ремень.

Инструкция для автомобилей без гидроусилителя и с кондиционером

Чтобы извлечь ремень, вам требуется ослабить два болта фиксации натяжного ролика. Далее необходимо поднять планку вверх с роликом. После этого можно смело извлекать ремень. Специалисты рекомендуют открутить переднее левое колесо и пластиковый защитный кожух, дабы облегчить процедуру установки.

Дополнительно следует проверить состояние обеих шкивов. Наличие грязи и частиц пыли на них недопустимо. Это может вызвать расслаивание ремня с последующим его обрывом. Также недопустимы масляные пятна на шкиве. В таком случае деталь обрабатывают мягкой ветошью с обезжиривателем. Установка механизма производится в обратной последовательности.

Когда нужно менять ремень генератора

Прежде всего, ремень генератора на Логан, как и на многих других автомобилях, передает вращение на ротор генератора от двигателя. При этом ремень является резинотехническим изделием с ограниченным сроком службы.

Проскальзывание ремня или его обрыв приведут к тому, что генератор не сможет нормально работать, АКБ не будет заряжаться, в результате чего, как минимум, возникнут проблемы с аккумулятором. Также износ ремня генератора приводит к появлению посторонних звуков (ремень генератора свистит, пищит и т.д.).

Например, при езде в условиях города, а также в жарком климате ремень износится быстрее. Причина — частые запуски ДВС, высокие температуры под капотом и т.д. В свою очередь, если машина больше ездит по трассе со средней скоростью, двигатель запускают и глушат реже, обдув встречным воздухом на скорости не позволяет сильно перегреваться подкапотному пространству. Соответственно, резинотехнические изделия «живут» дольше.

Как показывает практика, на Рено Логан ремень генератора достаточно надежен в том случае, если речь идет об оригинальном изделии, установленном еще на заводе. В таком случае, вместо того, чтобы менять ремень каждые 4 года, необходимо периодически его осматривать, а также проверять его натяжение. Осмотр состояния ремня рекомендован каждые 10-15 тысяч километров.

Если ремень потрескался, расслоился, заметен износ, участки ремня выкрашиваются, а также на ремне есть пятна технических жидкостей, такой ремень подлежит замене. Также основанием для замены ремня можно считать его свист и недостаточное натяжение. Обычно растянутый ремень проскальзывает, причем генератор не работает нормально. Если не удается подтянуть ремень при помощи натяжителя, данный элемент нужно менять на новый.

Автоматическое натяжное устройство в сборе:

1 — натяжной ролик;

2 — кронштейн ролика;

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

• Набор гаечных ключей;
• Набор головок;
• Отвертка;
• Новый ремень.

Техника безопасности:

1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
4. Снять старый ремень вспомогательного агрегата.
5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
2. Демонтировать болт вместе с защитной крышкой генератора.
3. Снять ролик.
4. Аналогичными действиями снять натяжной ролик.
5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

1. Снять грязезащитную крышку силового агрегата.
2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.
