Замена ремня ГРМ Чери Тигго, пошаговая инструкция своими руками

Функции ремня ГРМ

В случае обрыва ремня клапана бьются об поршни и гнуться, что приводит к дорогостоящему ремонту.

Ременная передача ГРМ

Не считая того, ремешок ГРМ является приводным ремнем для водяного насоса, что является дополнительной нагрузкой для него. От состояния ременной передачи зависит эффективность работы ГРМ и вспомогательного оборудования.

Необходимость смены ремешка ГРМ можно найти по последующим признакам:

сбой в работе мотора;
увеличенный расход горючего;
падение мощности автомобиля;
перегрев мотора.

От состояния ременной передачи зависит эффективность работы газораспределительного механизма и вспомогательного оборудования. Чтоб избежать обрыва ремешка и капремонта мотора, его необходимо поменять согласно регламенту через 50 тыс. км пробега.

Не считая этого, нужно часто делать зрительный осмотр составляющих механизма газораспределения и поменять их в случае обнаружения изъянов.

Ремешок подлежит подмене, если выявлены последующие недостатки:

износ как внутренней, так и наружной поверхности;
недостатки, надрыв зубьев;
трещинкы на наружной поверхности;
потрепанные торцы;
отслоение материала от базы;
следы масла на поверхностях.

Длительность службы ремня находится в зависимости от свойства изделия, критерий, в каких эксплуатируется автомобиль, манеры езды водителя.

Замена ремня грм на моторах т11 2.0 и 2.4 л

Подробная инструкция по замене ремня ГРМ приведена в мануале по эксплуатации Чери Тигго. Мы лишь приведем главные этапы замены, характерные для моторов на 2.0 и 2.4 л.

Сделайте следующие шаги:

Снимите защитный кожух двигателя, если он установлен.
Демонтируйте оба расширительных бачка (ГУР и ОЖ). Они фиксируются с помощью пластиковых защелок (CH-20010), поэтому здесь трудностей быть не должно.

Отбросьте разъем датчика положения коленвала.
Демонтируйте верхнюю крышку ГРМ. Она фиксируется с помощью четырех болтов, имеющих разную длину. Из них три на «8» и только один на «6». После демонтажа отложите их в сторону во избежание путаницы.

Выкрутите нижний болт натяжителя ремня ГУР (головка на 15). Здесь же, но в передней части, отпустите еще один болт (ключ на 14), а после демонтируйте ремень гидроусилителя.

Выкрутите натяжной механизм ремня генератора и демонтируйте его с авто.
Внизу генератора с помощью ключа на «14» ослабьте болт нижнего крепления (того, что удерживает генератор), подайте источник питания вперед и демонтируйте генераторный привод.
Демонтируйте колесо справа спереди. На этом же этапе снимите защиту.

После демонтажа колеса (с его стороны) выкрутите ключом на 14 две пары болтов, удерживающих шкив приводного ремня ГУР.

Демонтируйте правую подушку мотора, которая фиксируется с помощью пары шпилек и одного болтового соединения.

Снимите с помощью ключа на 10 шкив привода помпы (удерживается с помощью двух пар болтов).

Выставьте ремень ГРМ с помощью меток

Важно, чтобы совпали все четыре — на распределительном, балансировочном (переднем и заднем), а также на коленвалах (смотрите фото ниже). Выкрутите кронштейн ГУР и уберите его в сторону для получения доступа к установке роликов.
Демонтируйте все ремешки и ролики

Также снимите автоматический гидравлический натяжитель ролика. Его необходимо менять вместе с ремешком.

Возвращайте все на место — ремень, ролики, гидропривод натяжителя, балансировочный ремень, приводные ремни генератора, ГУР и другие демонтированные ранее элементы.

Будьте внимательны и запомните, как был установлен ремешок ГРМ перед демонтажем. Всегда смотрите на метки — они обязательно должны совпадать. Если на новом ремешке имеются стрелки, они должны показывать по направлению движения ремня при работе мотора.

Что сказано в руководстве по ремонту и эксплуатации?

Замена ремня ГРМ

Для того, чтоб поменять ремень, нужно добраться до него. Для этого необходимо:

Снять опору двигателя, отсоединяя ее путем откручивания 4 болтов и 2-х гаек, которые крепят подушку.
После этого, снимаем пластмассовую защиту мотора а также и подкрылок с нужной стороны.
Теперь нам понадобится ключ на 16. Им снимается ролик.
Механизм натяжителя ремня тоже нужно демонтировать.
Под ним находим болт, который держит пластиковый кожух ГРМ и откручиваем его, снимая защиту.
Далее последует снятие коленвала. Шкив коленвала нужно снять, как и обводной ролик, а вот центральный болт, который находится на нем, лучше не откручивать. Нижний и верхний кожухи тоже снимаем, открутив три болта, которые его держат.
Отсоединяем провода высокого напряжения и датчик детонации, выкручиваем свечи. Помехой для снятия клапанной крышки будет шланг отвода картерных газов, ее нужно также отсоединить от двигателя. Освободив клапанную крышку, снимаем и ее тоже.
На распределительных валах нужно обязательно выставить метки, которые должны совпасть при вращении валов. Зубцы на шкивах должны переместится до того момента, пока совпадут маленькие метки.
Существует альтернативный способ регулировки положения коленвала. Для этого нужно использовать четыре металлических стержня, которые устанавливают в свечные колодцы. При правильном положении вала двигателя, эти стержни станут строго ровно.
Теперь нам пригодится пластина, которая фиксирует распредвалы в горизонтальном положении.
После того, как валы надежно зафиксированы, ослабляем затяжку натяжного ролика.
Шестигранным ключом потихоньку откручиваем болт крепления ролика на кронштейне. Проворачиваем его внутреннюю часть до тех пор, пока не ослабится ремень ГРМ.
И только теперь его можно снять с автомобиля.
Одевать новый ремень нужно очень аккуратно, внимательно следя за тем, чтоб коленвал был в прежнем положении. Для того, чтоб правильно натянуть ремень и избежать его провисания, нужно отрегулировать степень натяжения, вращая внутреннюю часть натяжного ролика.
Проворачиваем ролик до того момента, пока не совпадут стрелочка и прорези. После этого закрепляем ролик.
Правильность установки механизма газораспределения проверяем следующим образом: метки на шкивах распредвалов должны совпадать с коленвалом. Болты на шкивах верхних валов необходимо ослабить.
Чтобы фиксирующая пластина не согнулась лучше придержать ключом коленвал. Заглушку, которая находится в передней части мотора выкручиваем и проворачиваем потихоньку коленвал с помощью ключа.
Теперь нам пригодится штырь. С его помощью нужно застопорить нижний вал. При правильном положении штырь упрется, а наружу будет выглядывать только его кончик. Вал таким образом застопорится.
Ремень нужно одевать так, чтобы не сместился нижний коленвал. Он должен быть натянут, иначе провиснет между большими верхними шкивами до нижней точки.
Натяжение ремня выставляется вращением внутренней части натяжного ролика. Он вращается до тех пор, пока не совместятся прорези со стрелкой. После необходимо зафиксировать положение.
Теперь необходимо проверить правильность установки ремня ГРМ. Он стоит правильно, если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке. При отсутствии одного из пунктов повторить процедуру обязательно.
Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся.
Далее необходимо ослабить два болта крепления зубчатых верхних шкивов. Для того, чтобы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть.
Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт, но можно и штырь, (со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться).
В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоять на месте. Если всё верно, то можно затягивать болты и рисовать новую метку. Все используемые инструменты вытаскиваем и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров, и поршни не упираются в клапаны.

https://grmexpert.ru/po-markam/chery/cherri-tiggo/
https://m.etlib.ru/blog/39-zamena-remnya-grm-na-chery-tiggo-s-dvigatelem-acteco-18
https://grandrepairauto.ru/zamena-grm-chery-tiggo.html

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2016 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень.
SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь.

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.

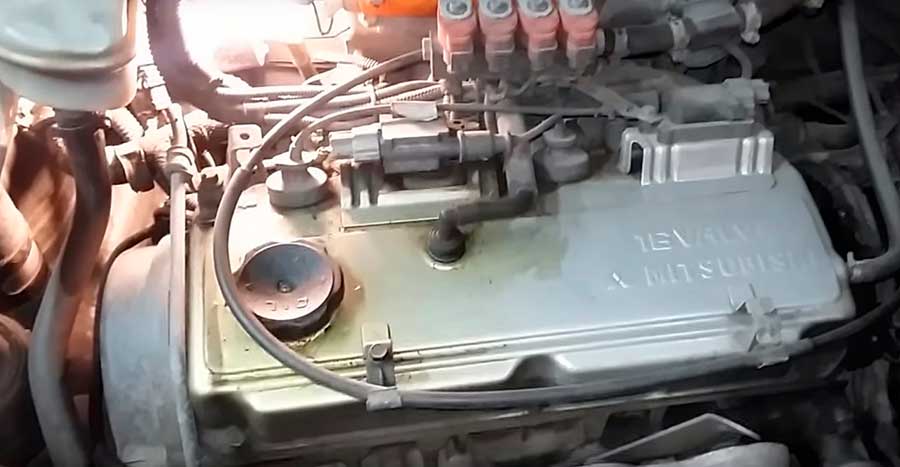

4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала. Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ. По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Процедура замены

Замена ремня ГРМ Чери Кимо процедура обязательная, так как выход его из строя может вызвать дополнительные финансовые и материальные расходы. Обрыв ремня в приводе механизма ГРМ приводит к повреждениям клапанов, в некоторых случаях поршней, шатунов. Бо́льшая часть владельцев этой модели доверяет проведение процедуры замены специализированным центрам, но некоторые водители делают это самостоятельно.

Схема ГРМ

Если имеется опыт обслуживания или ремонта машины, можно приступать к работе.

Кроме приобретения новых запасных частей следует приготовить:

Набор гаечных ключей (рожковые, накидные).
Отвёртки с крестообразным и шлицевым лезвиями.
Автомобильный домкрат.
Подставку под машину.
Противооткатные башмаки.
Болт для фиксации коленвала.
Обрезок толстой доски для упора в поддон двигателя.
Шестигранник на 6.

Замену ремня можно выполнить в гараже на смотровой яме, использовать подъёмник, ровную площадку. Машину следует установить на месте проведения работы, затянуть ручной тормоз. Отпустить колёсные болты на правом переднем колесе. Следующим этапом нужно поднять переднюю правую часть машины домкратом, перед этим под задние колёса устанавливают противооткатные башмаки. Кузов опускают на подставку, правое переднее колесо снимают с машины. После этого порядок работы будет примерно таким:

Работе будет мешать правая фара, её нужно демонтировать.
А также выворачивают болты крепления бачка ГУР, его не снимают, а отводят в то место, где была фара.
Далее следует ослабить натяжение ремня генератора, снять его приводной ремень.
Под стартером вывинчивают пробку, которая закрывает место фиксации коленвала. В это отверстие заворачивают болт его фиксации, если его нет, можно использовать бородок диаметром 6 мм. Коленвал прокручивают накидным ключом до тех пор, пока он не упрётся в стопор.

Блокировка коленвала

Далее необходимо снять шкив коленвала. Для этого отворачивают болты его крепления, демонтируют шкив.
Приводной ремень закрыт кожухом из пластика, его демонтируют. Специалисты рекомендуют снимать правую подушку мотора, перед этим между защитой двигателя и его поддоном устанавливают деревянную доску.
Выворачивают болты крепления защитных крышек привода механизма ГРМ, снимают их.

Болты верхней крышки грм Болты нижней крышки

Вынув стопор коленвала, устанавливают установочные метки распредвалов, коленвала.
Чтобы снять зубчатый ремень, следует ослабить его натяжение. Для этого ослабляют крепёж натяжного устройства, отжимают его, снимают ремень.

Регулировка натяжения

После этого демонтируют с блока цилиндров натяжной и обводной ролик. Внимательно следите за тем, чтобы коленчатый вал не провернулся.
Перед тем как установить новые запасные части, нужно приготовить скобу фиксации шкивов распредвалов. Для этого подойдёт полоска металла толщиной примерно 1,5 мм, шириной около 10 мм. Полоску выгибают в виде широкой буквы «П». Устанавливают новые ролики на свои места. Выступ для стопорения натяжного устройства должен стать в паз на блоке цилиндров. Крепёж заворачивают, но не затягивают. Теперь шкив распредвала смещают на один зуб, фиксируют в таком положении скобой. Для этого понадобиться два ключа на 18.

После натяжения ремня метки станут на своё место. Новый зубчатый ремень одевают на шкив коленвала, затем на шкив насоса охлаждающей жидкости, обводной ролик, шкивы распредвалов. Натяжение в приводе механизма ГРМ контролируют по совпадению меток на шкивах распредвалов, осле этого затягивают винты крепления роликов. Поворачивают шкив коленчатого вала на два оборота, контролируют положение установочных меток. Если с этим всё в порядке, можно ставить на свои места все снятые ранее агрегаты.

Признаки необходимости замены

Ремень ГРМ Вортекса Эстина представляет собой сплошную резиновую ленту с рельефной внутренней поверхностью. Этот агрегат выполняет функцию связующего звена между коленчатым и распределительным валом. Располагается ремень ГРМ под капотом транспортного средства (за пыльником).

Но когда требуется замена рассматриваемого агрегата?

В соответствии с официальным регламентом замены, прописанным в инструкции по эксплуатации Вортекса Эстина, обновлять ремень ГРМ нужно с периодичностью в 100 000 — 150 000 км пробега. Однако в ряде случаев следует увеличить частоту замены. Чаще всего преждевременная замена ремня ГРМ в системе Вортекса Эстина требуется по следующим причинам:

Чрезмерная эксплуатация машины. К примеру, водитель увлекается экстремальной ездой на больших скоростях;
Используемый агрегат не отличается высоким качеством;
Местность, на которой совершается основной пробег транспортного средства, чрезвычайно холмистая;
Автомобиль оснащён дополнительным утяжелителем, например — прицепом.

В качестве признаков необходимости срочного обновления агрегата можно выделить следующие явления:

Сильная тряска силового механизма в процессе езды;
Осложнения при работе двигателя. К примеру, мотор запускается рывками или не запускается вовсе. В целом двигатель Вортекса Эстина при дисфункции ремня ГРМ не способен работать в полную мощность;
Плотный тёмный дым из выхлопного отверстия транспортного средства;
Потёртости, трещины, пробоины и разрывы эксплуатируемой ленты. Ремень ГРМ устроен таким образом, что даже незначительные его повреждения просматриваются невооружённым взглядом. Однако даже микротрещины на агрегате таят в себе реальную угрозу для элементов механизма Вортекса Эстина. Проблема в том, что ремень может разорваться на высокой скорости, а стёртая резьба на его внутренней стороне — спровоцировать столкновение поршней и клапанов. Всё это может привести к поломке газораспределительного механизма, а также к аварийной ситуации на дороге;
Неправильная работа водяного насоса Вортекса Эстина.

Во избежание серьёзных поломок и чрезвычайных ситуаций на дороге, рекомендуется проверять состояние ремня ГРМ каждые 25 000 километров прогона.

Ресурс 1.6-литровых моторов

Силовых установок с рабочим объемом 1.6 литра за всю историю существования модели было не так много – всего две. Поэтому, изучая вопрос ресурс двигателя Чери Тигго 1.6, прежде всего, нужно детально рассмотреть выносливость и надежность движков SQR481F и SQRE4G16.

SQR481F

Китайский двигатель с рабочим объемом 1597 куб. см получил рядное расположение цилиндров, инжектор и жидкостное охлаждение. В пике он генерирует 147 Нм крутящего момента при 4500 оборотах в минуту. При этом его максимальная мощность составляет 119 лошадиных сил, что можно считать неплохим показателем для такого небольшого и малогабаритного двигателя. Мотор оснащен двумя распределительными валами DOHC, которые приводят в действие зубчатый ремень газораспределительного механизма. Головка блока цилиндров изготовлена преимущественно из алюминия, а вот блок полностью чугунный с расточенными внутри цилиндрами. Коленчатый вал обычный с подшипниками и укрепленными вкладышами с защитным покрытием. Поршни наполовину алюминиевые и получили специальные канавки под маслосъемные кольца.

Конструктивных изъянов двигатель не имеет и при должном уходе ходит довольно долго. Однако немалая часть автовладельцев сетует на капризность силовой установки. Двигатель не любит моторное масло сомнительного качества, поэтому заливать в движок стоит только оригинальный, рекомендованный производителем продукт. Уже после прохождения первых 10 тыс. км необходимо заменить смазочный материал системы, поменять воздушные фильтры

Важно проверить состояние охлаждающей жидкости, а на рубеже 40 тыс. км стоит провести её плановую замену. Сверхресурсом двигатель не отличается, стоит ориентироваться примерно на 250 тысяч километров пробега, в лучшем случае движок способен выработать 280 тыс

км

Сверхресурсом двигатель не отличается, стоит ориентироваться примерно на 250 тысяч километров пробега, в лучшем случае движок способен выработать 280 тыс. км.

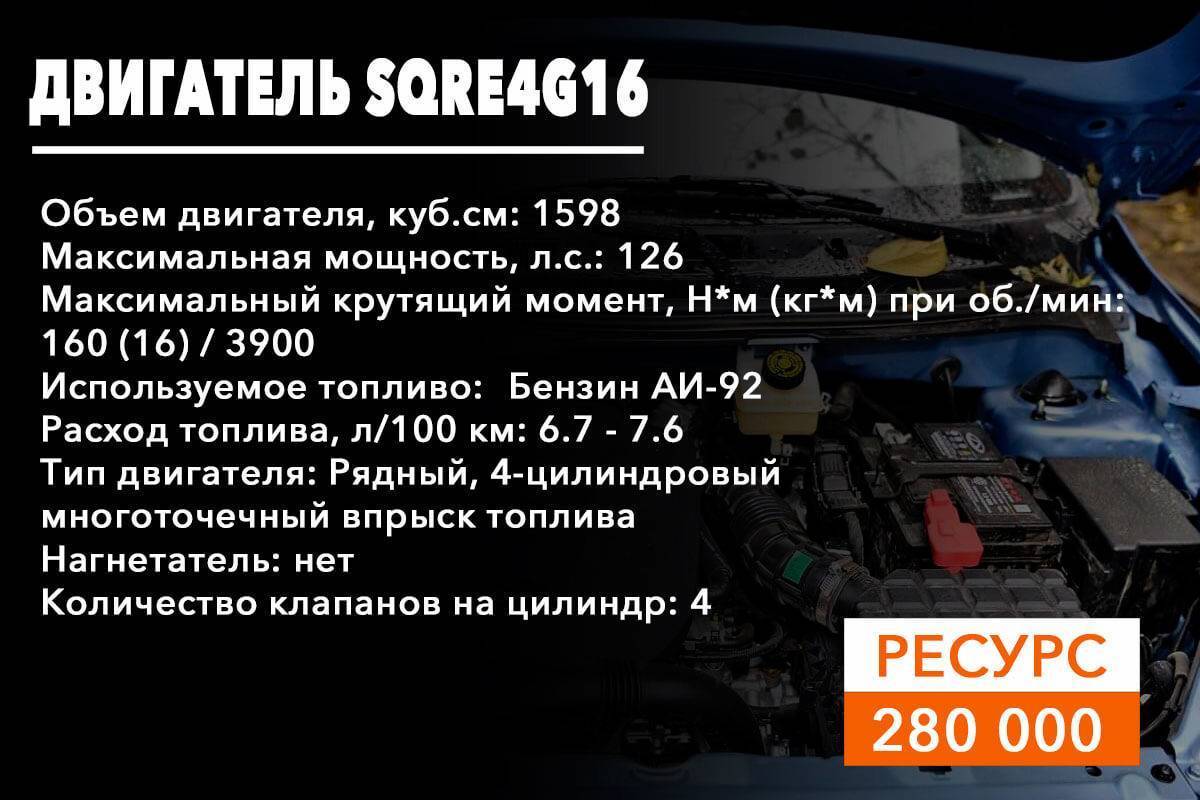

SQRE4G16

1.6-литровый мотор SQRE4G16 относится к числу силовых агрегатов семейства ACTECO. Название ACTECO образовалось за счет сотрудничества двух крупных компаний – AVL и Chery. По своей архитектуре это обычный рядный 4-цилиндровый двигатель с выполненным из чугуна блоком цилиндров и алюминиевой 16-клапанной ГБЦ. Компоновка газораспределительного механизма с двумя валами DOHC, двойным механизмом регулировки фаз газораспределения DVVT. В плане технологичности и конструктивных особенностей мотор напоминает японскую разработку от Mitsubishi, но был подвержен ряду серьёзных инженерных доработок. Во-первых, увечили диаметр и ход поршней, что повлекло за собой в SQRE4G16 и увеличение степени сжатия. Во-вторых, в этом движке задействована система изменения длины впускного тракта.

Мотор работает под управлением электронного блока управления Bosh ME7.8.8, который запрограммирован под стандарты Евро 4-5. Приводом газораспределительного механизма выступает цепь, рассчитанная на весь эксплуатационный период установки. Другое дело, что хватает её максимум на 100-120 тысяч километров, после чего потребуется замена цепи ГРМ. Вместе с цепью нужно менять звездочку, «башмак», успокоитель и натяжитель. Поршневая группа выполнена довольно качественно: в ходе её изготовления применили алюминий для выплавки поршней и чугун для шатунов. Доказательством технологичности двигателя является его оптимизированная конструкция, способствующая максимально эффективному сгоранию топлива в камерах, следовательно, высочайшему уровню полезности при минимальном расходе топлива. Что касается ресурса двигателя SQRE4G16, то автовладельцу лучше всего рассчитывать на 280 000 километров пробега.

Ремонтопригодность

Перечень запчастей которые могут понадобиться для ремонта достаточно широк, но доступен – с чем связана высокая ремонтопригодность автомобилей оснащенных 4g15 и аналогами. Подбор деталей осуществляется именно по номеру двигателя. Чтобы подобрать датчики, трамблер, коленвал или же ТНВД необходимо будет знать таковой.

Далее поиск запчастей может осуществляться через каталог, при помощи артикула. Стоит заранее ознакомиться с расположением датчиков, других часто выходящих из строя деталей (в первую очередь ТНВД, помпа, термостат, трамблер). Датчик давления масла необходимо проверять чаще остальных – так как при недостаточном уровне смазывающих материалов возможны задиры на поверхности поршней. Необходимо знать, где располагается номер двигателя – так как он понадобится для постановки машины на учет.

Стоит заметить основные достоинства эксплуатации двигателя 4g15:

зазоры клапанов требуется регулировать относительно редко;
замена многих деталей не требует посещения автосервиса, все возможно отремонтировать в гаражных условиях (заменить катушку зажигания, выпускной коллектор, масляный насос);
процесс ремонта достаточно прост с технической точки зрения, потому обслуживание автомобиля даже с большим пробегом обойдется относительно недорого (ремонт гидрокомпенсаторов, шестерни распредвала);
стоимость запасных частей невысока – например, покупка маслосъемных колпачков или датчика давления во впускном коллекторе обойдется в несколько сотен рублей;
проверка ДПТЗ может быть осуществлена в любом сервисе, регулировка датчика положения дроссельной заслонки может быть выполнена в гаражных условиях;
ремонт втягивающего реле стартера требуется редко – что упрощает поиск неисправностей при невозможности запуска двигателя.

Так выглядит график провалов на низах на двигателе 4g15:

Если автомобиль не заводится – то вероятно проблема в схеме зажигания (она может крыться в стартере, возможно забит впускной коллектор). Таковая схема проста в устройстве, но требуется внимательно просмотреть все узлы для поиска неисправности. Если проблемы с пуском имеют место в случае минусовой температуры – то, скорее всего, залило свечи.

Вкладыши коренные является, фактически, подшипниками для шатуна (обозначаются как вкладыши коленвала). Необходимо внимательно следить за их износом. Ремонт поршневой часто требуется из-за не качественного масла. Плавающие обороты могут являться также следствием некачественного смазочного материала. Помимо этого могут иметь место иные причины подобного, например использование ремкоплекта неизвестного производителя.

Когда менять ремень

Основное назначение привода ГРМ – синхронизация действий валов, принимающих участие в работе двигательной системы – коленвала и распредвала. С помощью ремня передается крутящийся момент от коленвала распредвалам. Так отработанный газ выводится, а цилиндры снабжаются воздухом. С помощью ремня обеспечивается синхронная работа клапанов и поршней, поэтому во время движения они не сталкиваются.

Если ремню не оказывать должного внимания, то он обязательно порвется, и произойдет это раньше времени, регламентированного производителем. Считается, что ремень на Чери Фора подлежит замене после 60 000 км. Но это может произойти и гораздо раньше, если не производить диагностику.

Ремень ГРМ приводит в действие водяной насос, из-за чего он получает дополнительные нагрузки. Производить диагностические процедуры по отношению к ремню рекомендуется через каждые 25 000 км. А вот какие признаки говорят о том, что расходник пора заменить на новый:

автомобиль стал расходовать топлива больше, чем прежде;
в работе мотора стали часто замечаться сбои;
мощность автомобиля стала падать;
двигатель стал быстро перегреваться.

При обнаружении одного из этих признаков стоит задуматься и заглянуть под капот, чтобы проверить состояние ременной передачи. В ходе визуального осмотра узла ГРМ можно самостоятельно обнаружить дефекты, говорящие о том, что привод пора заменить. Вот список данных дефектов:

поверхность ремня выглядит изношенной;
на зубьях видны сколы и выбоины;
поверхность покрылась трещинами;
торцы разлохматились и видны отдельные нити;
структура начала расслаиваться;
поверхность покрыта масляными пятнами.

Ресурс 1.6-литровых моторов

SQR481F

Важно проверить состояние охлаждающей жидкости, а на рубеже 40 тыс. км стоит провести её плановую замену

Сверхресурсом двигатель не отличается, стоит ориентироваться примерно на 250 тысяч километров пробега, в лучшем случае движок способен выработать 280 тыс

км

SQRE4G16

Процедура замены

Проведение такой операции не требует высокой квалификации от водителя, наличие специального оборудования или инструмента. Кроме приобретения новых запасных частей, водителю следует приготовить:

И также желательно наличие динамометрического ключа, чтобы правильно затянуть болты при сборке двигателя, опору для установки на неё мотора при замене ремня. Замена ремня ГРМ Чери Фора может быть выполнена примерно так:

Сборку механизма привода ГРМ производят в обратном порядке. Перед этим проверяют установочные метки, на болты крепления роликов предварительно наносят фиксатор резьбовых соединений.

Установочные метки

Правильно выставить установочные метки, значит обеспечить эффективную работу силового агрегата, это выполняют таким образом:

Если ремень был оборван, распредвалы устанавливают в нужное положение поворотом ключа на 32, после этого они подлежат фиксации.
