Замена радиатора отопителя Lada Granta

Если в салоне холодно при включённой печке, значит, пришло время ремонта или замены отопителя. Среди наиболее типичных причин, по которым приходится менять радиатор печки на «Гранте»:

• засорение каналов вследствие образования накипи или попадания грязи;
• возникновение трещин или пробоин в системе отопления.

В ряде случаев удаётся обойтись ремонтно-восстановительными мерами. Например, прежде чем менять радиатор, можно попробовать промыть систему специальной жидкостью. Существуют средства, позволяющие избавиться от накипи внутри системы отопления как со сливом антифриза, так и с охлаждающей жидкостью внутри. Такие средства, как правило, не вредят герметику, прокладкам, шлангам и т. д.

В ряде случаев удаётся отремонтировать радиатор печки автомобиля «Лада Гранта», не прибегая к его замене

Что потребуется для замены радиатора печки

Приступая к замене радиатора, необходимо подготовить:

• набор хомутов;
• герметик;
• антифриз;
• крестообразную отвёртку;
• ключ на 10;
• утеплитель (поролон);
• напильник.

Разумеется, заранее следует приобрести новый радиатор, причём именно «родной», т. к. теплообменник других моделей не подойдёт.

Последовательность шагов при замене радиатора

Работы по демонтажу старого радиатора можно начать с подкапотного пространства. Здесь для создания доступа к элементам системы отопления необходимо снять аккумуляторную батарею, патрубок воздуховода между дроссельным узлом и воздушным фильтром, а также сам воздушный фильтр.

Затем необходимо освободить систему от охлаждающей жидкости, слив её в предварительно подготовленную ёмкость. Очевидно, что если автолюбитель намерен залить новый антифриз по окончании работ, старый можно не сохранять.

Перед заменой радиатора печки автомобиля «Лада Гранта» необходимо снять аккумулятор и воздушный фильтр

Следующий этап работ выполняется со стороны салона. Чтобы получить доступ к радиатору печки, вначале придётся снять педаль газа: без этого извлечь теплообменник не представляется возможным. Демонтаж педали затруднений, как правило, не вызывает: ключом на 10 откручиваются три крепёжные гайки и отсоединяются концевик стоп-сигнала и разъём электронной педали газа. Помимо этого, необходимо надавить педаль тормоза и зафиксировать её в таком положении.

Далее снимается пластиковая крышка, закрывающая радиатор, после чего открывается доступ к теплообменнику. После этого следует наиболее ответственный момент — отпиливание патрубков радиатора: отпиливать следует после изгиба таким образом, чтобы отрезанную часть можно было извлечь через отверстие в подкапотное пространство. После того как оба патрубка будут убраны, можно вынимать радиатор из ниши в салон авто.

Для демонтажа старого радиатора необходимо отпилить его патрубки

Патрубки на новом радиаторе также следует отпилить так, чтобы в дальнейшем на них можно было надеть шланги и закрепить хомутами. Обрезанные края патрубков следует обработать напильником, отверстия в моторный отсек заполняются поролоном для придания дополнительной фиксации конструкции и с целью сохранения тепла в салоне.

Ахмед Фазилов

https://grantaremont.ru/content/pechka

Работы по замене радиатора отопителя удобнее выполнять вдвоём: один подаёт патрубки из-под капота, второй принимает их в салоне. На патрубки нового радиатора следует нанести герметик и после соединения с гибким шлангом надёжно закрепить хомутами. После этого необходимо собрать все снятые детали: педаль газа, аккумулятор, воздушный фильтр, затем заполнить систему антифризом. В конце следует проверить, как работает новый радиатор: необходимо завести двигатель и дать ему поработать несколько минут, после чего визуально убедиться в том, что уровень антифриза не понизился, течи отсутствуют, теплообменник нагрелся.

Принципиальных отличий в процедуре замены радиатора печки на Lada Granta с кондиционером и без такового нет (в отличие от замены радиатора охлаждения).

Видео: личный опыт владельца Lada Granta по замене радиатора печки

Стабильная и бесперебойная работа всех систем автомобиля может быть достигнута постоянным контролем их состояния. Исправность радиатора отопителя «Лады Гранты» приобретает особую актуальность зимой, поэтому в процессе подготовки автомобиля к холодному времени года будет нелишним проверить его готовность к сезону, особенно если предполагается высокая интенсивность эксплуатации транспортного средства в зимних условиях. Практика показывает, что при правильной эксплуатации радиатор печки может служить исправно долгие годы, но если он всё же вышел из строя, вполне можно произвести замену теплообменника самостоятельно.

Есть ли кран печки? Были у кого проблемы с заслонками воздухораспределения?

1) Есть ли у нас какой кран, перекрывающий подачу в радиатор печки? 2) Возникали ли у кого проблемы с заслонками в коробке под панелью? (управление электронное).

Проблема в том, что через радиатор проходит 1) либо не слишком горячая жидкость (недогрев – термостат, двигатель меньше греться технически не может) 2) либо она проходит в недостаточном кол-ве (давление меньше, чем надо или забит радиатор/патрубки). 3) Примешивается лишний холодный воздух (проблема заслонок в печке).

Печка меня не радует. Промыл всю ситему – все равно дубак. Раскочегаривается километров за 10.

1) Есть ли у нас какой кран, перекрывающий подачу в радиатор печки? 2) Возникали ли у кого проблемы с заслонками в коробке под панелью? (управление электронное).

Кран-отсутствует! подача хол. и горячего воздуха регулируется подачей воздуха извне(хол)и от моторного отсека(горячий) Думаю проблема-в заслонках,регулирующих подачу воздуха! Необходимо проверить привод заслонок!

ОК, тогда как это проверить?

Сам -не разбирал! SORRY! А в FAQе этой темы нет? Я просто не помню!

Сегодня поменял крышку радиатора (поставил киа-хундай оригинал). Вроде явно потеплело, даже на 23 пришлось ставить (за бортом -11). Продолжаю наблюдения.

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

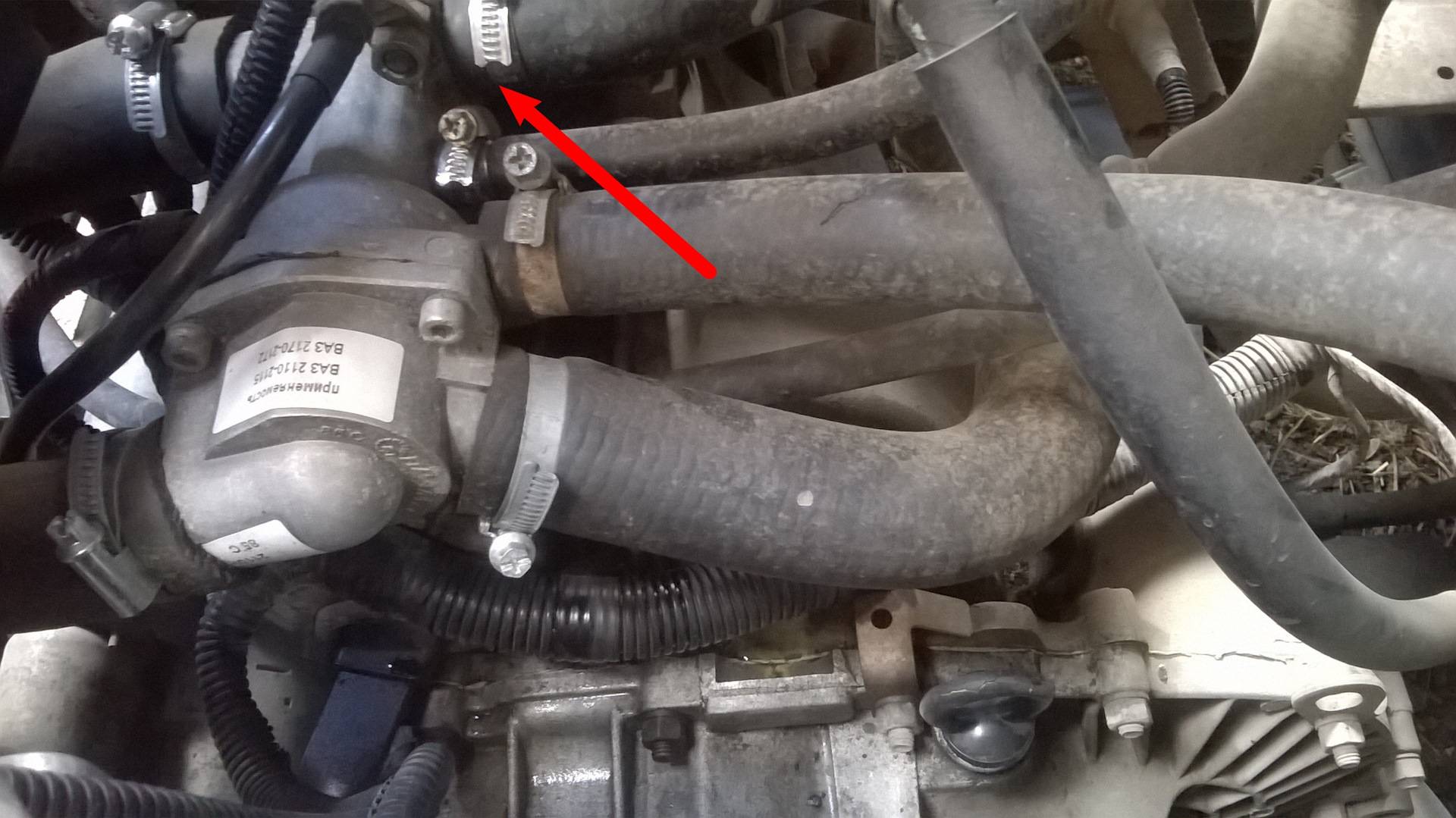

1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
2. Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
3. Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
4. Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

Один саморез под тоннелью ручника

Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

Три болта крепления педали

Открылся доступ к патрубкам радиатора отопителя

Отпиливаем трубки радиатора для его съёма

Установка нового радиатора Лада Гранта

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Как известно, в некоторых случаях нецелесообразно восстанавливать отопитель, проще заменить его новым изделием. Потому, перед тем как снять радиатор печки на гранте есть смысл прибегнуть к некоторым хитростям, на них мы остановимся подробнее.

К примеру, если пробег автомобиля более 40 тысяч километров, высока вероятность образования в системе накипи и посторонних отложений на стенках каналов. Для исправления такой ситуации отлично подойдет промывка специальным средством. Существует множество способов промывки, как со сливом охлаждающей жидкости, так и без него.

На наш взгляд наиболее приемлемый способ – добавлять специальное средство в систему, которая уже содержит антифриз. При таком подходе удается достичь следующих результатов: — растворить накипь; — улучшить теплоотвод и восстановить производительность отопителя салона. Причем средство для промывки не разъедает материалы, прокладки, герметик. В общем, промывать или менять узел, зависит от серьезности неисправности и индивидуального решения каждого автовладельца.

Управление отопительной системой

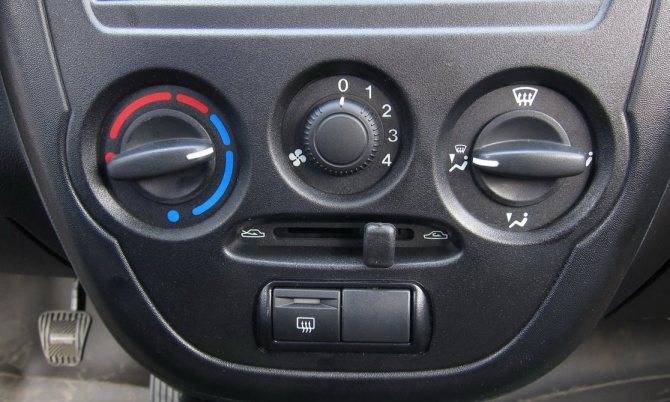

Для корректировки скоростного режима вентилятора, на регуляторе нанесена шкала-градация. Владелец авто самостоятельно выбирает оптимальный режим вращения вентилятора.

Регулятор отопительной системы в салоне

Поломка регулятора блокирует работу всей системы отопления салона автомобиля.

Система вентиляции и отопления салона Лады Гранты: проверка, регулировка

Тип системы вентиляции и отопления салона приточно-вытяжной. Рабочая температура жидкости для отопления салона в диапазоне от 90 до 94°.

Теплый (горячий) воздух подается в салон электрическим вентилятором. Скорость подачи настраивается специальным регулятором, который ускоряет (снижает) частоту вращения крыльчатки.

Электромотор имеет четыре положения:

• первая;
• вторая;
• третья скорость;
• положение: выкл.

Мотор печки

Забор воздуха следует извне посредством воздухозаборников под жабо в моторном отсеке. Для очистки потока предустановлен фильтр. Наполнитель: синтетический материал.

Вытяжка воздуха осуществляется посредством вентиляционного окна в задней части машины, за бампером.

Модуль отопителя установлен в центральной части торпеды, под панелью. В процессе работы двигателя жидкость нагревается, циркулирует по контуру (водяной рубашке).

Количество воздуха, который поступает извне, регулируется водителем. Распределение потока также регулируется заслонкой при помощи тросикового привода.

Диагностика системы печного отопления

1. Машину помещаем в периметр ремонтной зоны, открываем капот.
2. Запускаем мотор.
3. Проворачиваем регулятор против часовой стрелки в синий сектор.
4. Рычагом поочередно активируем первую, вторую, третью скорости вращения вентилятора.

Если вентилятор не активируется, то неисправность в цепи питания.

Проводим диагностику при помощи мультиметра.

1. Активируем заслонку печного отопителя, если изменения не происходят, то неисправен привод заслонки.
2. После того, как прогрет двигатель к температуре 60 – 70° проворачиваем рычаг регулятора в положение красного сектора.
3. Проверяем температуру воздуха, он должен соответствовать градусу. В противном случае неисправен привод заслонки.
4. При необходимости повторяем процедуру переводом регулятора в положение синего сектора.

Радиатор печки: ответственный за обогрев салона

Современный автомобиль уже сложно представить без стандартного комплекта приспособлений и опций, благодаря которым управление транспортным средством становится максимально удобным, а пребывание в салоне — комфортным и безопасным. Функции поддержания благоприятного температурного режима в машине возложены на систему отопления, кондиционирования и вентиляции, которая в зависимости от ситуации может подогревать, вентилировать или охлаждать воздух в салоне. При этом одним из ключевых узлов отопительной системы является печка, в состав которой входит радиатор, выполняющий функции теплообменника. Воздух, поступающий в салон автомобиля, подогревается радиатором, а он разогревается жидкостью, охлаждающей двигатель.

«Лада Гранта» оснащена большим количеством опций, благодаря которым управление транспортным средством становится достаточно удобным

Как устроена система отопления «Лады Гранты»

Конструкционно отопительная система Lada Granta состоит из:

• воздуховода, направляющего поток к левому дефлектору (дефлектор — устройство для усиления тяги);
• крышки теплообменника;
• уплотнителя;
• радиатора печки;
• воздуховода к стёклам;
• корпуса печки;
• центрального воздуховода;
• воздуховода, направляющего поток к правому дефлектору;
• тяги затворки рециркуляции;
• оболочки вентилятора;
• непосредственно вентилятора;
• резистора, регулирующего работу вентилятора;
• главного воздуховода;
• тяг распределительных затворок;
• регулирующего устройства;
• устройства, направляющего воздух к ногам пассажиров;
• тяги затворки терморегулятора.

Структура системы отопления «Лады Гранты» позволяет осуществлять ремонт своими силами

Как работает система отопления

Отопительно-вентиляционная система в Lada Granta является приточно-вытяжной. Что это означает? Воздух снаружи проникает в салон через специальное устройство в виде воздухозахватывающего короба, размещённого перед лобовым стеклом. Количество поступающего извне воздуха регулируется специальной заслонкой рециркуляции. Система рециркуляции, предусмотренная в «Ладе Гранте», позволяет лучше нагревать воздух в салоне зимой и быстрее охлаждать летом (при наличии кондиционера). Не следует, однако, злоупотреблять режимом рециркуляции, т. к. воздух в машину при этом попадает несвежий. Удобно использовать рециркуляцию для защиты от попадания в салон посторонних запахов с улицы, но только кратковременно. Принцип рециркуляции заключается в перекрытии доступа воздуха снаружи и многократном прохождении внутренних воздушных потоков через нагревательный или охлаждающий элемент.

Далее на пути воздушных потоков возникает воздушный фильтр 7, который служит преградой для частиц пыли и грязи. Не следует забывать менять фильтрующий элемент в соответствии с графиком, рекомендованным заводом-изготовителем. Очищенный от механических частиц воздух подхватывается вентилятором 11, приводимым во вращение двигателем 12, и нагнетается в салон автомобиля.

Это интересно: Ипподромные трековые гонки в России

После этого воздушная струя проходит через испаритель кондиционера 13 (если таковой предусмотрен комплектацией), под которым имеется дренажное отверстие 14 для слива конденсата. В зависимости от положения заслонки 15, регулирующей температуру, воздух движется на радиатор отопителя или же в обход теплообменника. Если заслонка направляет струю на радиатор, то в салон попадает подогретый воздух, потоки которого можно распределять по мере необходимости на лобовое и боковые стёкла или же под ноги пассажиров.

Система отопления и вентиляции «Лады Гранты» — приточно-вытяжная

  Чья коробка передач на лада х рей. Чем отличаются механические коробки передач на LADA XRAY. Характерные черты робота, установленного на Икс Рей

Вытяжка происходит через специальные отверстия в задней части кузова, которые можно обнаружить под обивкой багажника. Для нормальной работы вытяжки не следует загромождать эти отверстия грузом, перевозимым в багажнике. Помимо прочего, закрытая вытяжка может привести к запотеванию окон.

Работа радиатора печки «Лады Гранты»

Непосредственно под лобовым стеклом находится отопитель, пройдя через него, воздушные потоки направляются в разные части салона. Судя по отзывам владельцев, печка, установленная на Lada Granta, работает более эффективно, чем отопители других моделей ВАЗ, например, «Лады Калины».

Отопитель автомобиля «Лада Гранта» имеет пластиковый корпус

Замена радиатора отопителя Lada Granta

Если в салоне холодно при включённой печке, значит, пришло время ремонта или замены отопителя. Среди наиболее типичных причин, по которым приходится менять радиатор печки на «Гранте»:

• засорение каналов вследствие образования накипи или попадания грязи;
• возникновение трещин или пробоин в системе отопления.

В ряде случаев удаётся обойтись ремонтно-восстановительными мерами. Например, прежде чем менять радиатор, можно попробовать промыть систему специальной жидкостью. Существуют средства, позволяющие избавиться от накипи внутри системы отопления как со сливом антифриза, так и с охлаждающей жидкостью внутри. Такие средства, как правило, не вредят герметику, прокладкам, шлангам и т. д.

В ряде случаев удаётся отремонтировать радиатор печки автомобиля «Лада Гранта», не прибегая к его замене

Радиатор печки Гранта

Расположение радиатор печки на Гранте не является удобным для его замены. Для снятия радиатора без его повреждения придется демонтировать приборную панель, что может занять уйму времени и труда из-за банальной проблемы, которая в других автомобилях решается за час.

Радиатор расположен под торпедо в центральной его части у ног водителя. Его патрубки спрятаны за декоративной боковой накладкой панели. Данное расположение радиатора немного затрудняет доступ к нему при проведении замены, но если использовать правильную инструкцию по замене, то самостоятельная работа по снятию и установке радиатора не вызовет труда.

Радиатор печки: ответственный за обогрев салона

Современный автомобиль уже сложно представить без стандартного комплекта приспособлений и опций, благодаря которым управление транспортным средством становится максимально удобным, а пребывание в салоне — комфортным и безопасным. Функции поддержания благоприятного температурного режима в машине возложены на систему отопления, кондиционирования и вентиляции, которая в зависимости от ситуации может подогревать, вентилировать или охлаждать воздух в салоне. При этом одним из ключевых узлов отопительной системы является печка, в состав которой входит радиатор, выполняющий функции теплообменника. Воздух, поступающий в салон автомобиля, подогревается радиатором, а он разогревается жидкостью, охлаждающей двигатель.

Как устроена система отопления «Лады Гранты»

Конструкционно отопительная система Lada Granta состоит из:

• воздуховода, направляющего поток к левому дефлектору (дефлектор — устройство для усиления тяги);
• крышки теплообменника;
• уплотнителя;
• радиатора печки;
• воздуховода к стёклам;
• корпуса печки;
• центрального воздуховода;
• воздуховода, направляющего поток к правому дефлектору;
• тяги затворки рециркуляции;
• оболочки вентилятора;
• непосредственно вентилятора;
• резистора, регулирующего работу вентилятора;
• главного воздуховода;
• тяг распределительных затворок;
• регулирующего устройства;
• устройства, направляющего воздух к ногам пассажиров;
• тяги затворки терморегулятора.

Как работает система отопления

Отопительно-вентиляционная система в Lada Granta является приточно-вытяжной. Что это означает? Воздух снаружи проникает в салон через специальное устройство в виде воздухозахватывающего короба, размещённого перед лобовым стеклом. Количество поступающего извне воздуха регулируется специальной заслонкой рециркуляции. Система рециркуляции, предусмотренная в «Ладе Гранте», позволяет лучше нагревать воздух в салоне зимой и быстрее охлаждать летом (при наличии кондиционера). Не следует, однако, злоупотреблять режимом рециркуляции, т. к. воздух в машину при этом попадает несвежий. Удобно использовать рециркуляцию для защиты от попадания в салон посторонних запахов с улицы, но только кратковременно. Принцип рециркуляции заключается в перекрытии доступа воздуха снаружи и многократном прохождении внутренних воздушных потоков через нагревательный или охлаждающий элемент.

Далее на пути воздушных потоков возникает воздушный фильтр 7, который служит преградой для частиц пыли и грязи. Не следует забывать менять фильтрующий элемент в соответствии с графиком, рекомендованным заводом-изготовителем. Очищенный от механических частиц воздух подхватывается вентилятором 11, приводимым во вращение двигателем 12, и нагнетается в салон автомобиля.

После этого воздушная струя проходит через испаритель кондиционера 13 (если таковой предусмотрен комплектацией), под которым имеется дренажное отверстие 14 для слива конденсата. В зависимости от положения заслонки 15, регулирующей температуру, воздух движется на радиатор отопителя или же в обход теплообменника. Если заслонка направляет струю на радиатор, то в салон попадает подогретый воздух, потоки которого можно распределять по мере необходимости на лобовое и боковые стёкла или же под ноги пассажиров.

Вытяжка происходит через специальные отверстия в задней части кузова, которые можно обнаружить под обивкой багажника. Для нормальной работы вытяжки не следует загромождать эти отверстия грузом, перевозимым в багажнике. Помимо прочего, закрытая вытяжка может привести к запотеванию окон.

Работа радиатора печки «Лады Гранты»

Непосредственно под лобовым стеклом находится отопитель, пройдя через него, воздушные потоки направляются в разные части салона. Судя по отзывам владельцев, печка, установленная на Lada Granta, работает более эффективно, чем отопители других моделей ВАЗ, например, «Лады Калины».

Потёк радиатор, залил герметик — течь перестало, и печка тоже перестала греть. В сервисе сказали, что зря я это сделал: забился радиатор печи. Замена печи стоит примерно 4–5 тыс. руб. + печь. Отказался, денег нет. Знакомый посоветовал поменять пробку расширительного бачка. Так и сделали. Класс, печь работает отлично!

Николай

http://avto-granta.ru/remont-i-obsluzhivanie-lady-granty/pechka-na-lada-granta

Устройство системы вентиляции и отопления Лада Гранта

Детали отопителя Лада Гранта
1 – воздуховод к левому дефлектору
2 – крышка радиатора
3 – уплотнитель
4 – радиатор отопителя
5 – воздуховод к решеткам обдува стекол
6 – корпус отопителя
7 – воздуховод к центральным дефлекторам
8 – воздуховод к правому дефлектору
9 – тяга заслонки рециркуляции
10 – корпус вентилятора отопителя
11 – вентилятор
12 – дополнительный резистор вентилятора
13 – воздуховод
14 – тяги заслонок распределения потоков воздуха
15 – блок управления
16 – отверстие для подсоединения воздуховодов к ногам задних пассажиров
17 – тяга заслонки регулятора температуры

По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол Lada Granta, к центральным и боковым дефлекторам на панели приборов, а также к воздуховодам подачи воздуха к ногам водителя и пассажиров. Отопитель седана и воздуховоды подвода воздуха к дефлекторам и решеткам обдува стекол закреплены на обратной стороне панели приборов. Вот как вся конструкция выглядит с обратной стороны.

Расположение отопителя и воздуховодов с обратной стороны панели приборов
1 – заслонка рециркуляции
2 – воздуховод к правому дефлектору
3 – тяга заслонки рециркуляции
4 – воздуховод
5 – воздуховод к решеткам обдува стекол
6 – корпус отопителя
7 – воздуховод к левому дефлектору
8 – каркас панели приборов
9 – привод заслонки регулятора температуры
10 – крышка радиатора
11 – подводящий патрубок радиатора
12 – отводящий патрубок радиатора
13 – уплотнитель
14 – дополнительный резистор вентилятора
15 – корпус вентилятора отопителя
16 – вентилятор отопителя

Вентилятор печки Лада Гранта

Довольно часто выходит из строя вентилятор печки. Определить неисправность можно по отсутствию характерного звука при переключении скорости вращения вентилятора. Замена довольно не сложная задача. Ведь для того, что бы добраться до вентилятора не придется снимать всю торпеду, достаточно снять бардачок (вещевой ящик) отсоединить колодку проводов и небольшой крестовой отверткой открутить крепление. Смотрим фото.

Сам вентилятор печки, в сборе с электромотором выглядит вот так –

Радиатор печки Лада Гранта

Сам радиатор отопителя находится в довольно неудобном месте. для его снятия понадобится изрядно потрудится. Но если вы заметили охлаждающую жидкость под своими ногами, то скорее всего потек именно радиатор печки. Вот он –

Что бы его заменить придется добраться до пластикового корпуса отопителя Лада Гранта, а для этого придется снимать всю панель приборов. Но для начала придется под капотом машины отсоединить патрубки подводящие жидкость к радиатору печки, снять кожух фильтра системы отопления и вентиляции, а также головкой «на 10» с удлинителем отворачиваем гайку шпильки крепления фланца патрубков радиатора отопителя к щитку передка. Далее действуем уже в салоне автомобиля в следующем порядке.

1 – снимаем крышку монтажного блока
2 – снимаем комбинацию приборов
3- снимаем облицовку туннеля пола
4 – отсоединяем рулевую колонку от каркаса панели приборов и опускаем ее на пол
5 – снимаем центральную накладку панели приборов
5 – снимаем уплотнители проемов правой и левой дверей в местах установки панели приборов и обивок передних стоек
6 – снимаем с фиксаторов левую боковую накладку панели приборов
7 – так же снимаем правую боковую накладку панели приборов
8 – снимаем ручку регулятора направления пучков света фар и головкой на 21 откручиваем гайку крепления регулятора к панели приборов
9 – отжимаем два фиксатора на вещевом ящике и выводим верхний край ящика из панели приборов
10 – рядом с проемом левой двери головкой «на 10» отворачиваем гайку крепления наконечника «массового» провода
11 – головкой «на 13» отворачиваем болт крепления правого (затем и левого) кронштейна консоли панели приборов к кронштейну кузова
12 – отсоединяем все колодки жгутов проводов от панели к кузову
13 – головкой «на 13» отворачиваем два болта крепления каркаса панели приборов к кронштейну щитка передка
14 – головкой «на 13» отворачиваем два болта левого крепления каркаса панели приборов к кронштейну боковой панели
15 – Вынимаем панель приборов в сборе с каркасом, отопителем и воздуховодами через дверной проем

Не забываем, что все работы нужно проводить только на обесточенной машине, то есть клеммы с аккумулятора надо снять иначе возможно короткое замыкание, которое выведет из строя элементы бортовой сети Лада Гранта.

P.S. Очень часто течь печки в Лада Гранта пытаются устранить просто залив в систему специальный герметик, но к сожалению такой способ не поможет. В радиаторе печки слишком мелкие соты, поэтому герметик просто залепляет соты, в итоге прекращается циркуляция жидкости через печку вообще. Это приведет к тому, что будет дуть только холодный воздух.

Как устроен вентилятор печки

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Активируется вентилятор механической кнопкой, к которой подведено питание в 12 В. В версии Лада Гранта вентилятор работает на одной из трех скоростей. Водитель выбирает наиболее оптимальный режим в зависимости от температуры внутри салона.

Дополнительные резисторы Гранты

Без наличия резисторов вентилятор работает на одной скорости со стабильным показателем оборотов. Всего установлено на плате 3 резистора.

При переводе рычага в первое положение (на три резистора) вентилятор вращается на первой скорости, самой минимальной. Перевод на второе положение — вторая скорость (два резистора). Перевод на третье — третья скорость (один резистор). Детально схема печки указана на фото.

Заслонка распределителя воздуха

Установлена для регуляции воздушного потока, поступающего от вентилятора к стеклу для обдува посредством воздуховодов.

Нередко деформация, искривление корпуса пластика под воздействием температуры приводит к утечке потока, разгерметизации.

Заслонка регулятора температуры

Регулирует подачу теплого воздушного потока от печного отопителя в салон машины. Чем шире открыта заслонка, тем больше пропускная способность «канала», и наоборот, чем уже, тем меньше.

Теплообменник Гранты

Основное его предназначение в нагреве воздушного потока, поступающего в салон. Теплообменник с силовым агрегатом связан посредством двух резиновых патрубков: подача и обратка для циркуляции жидкости.

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Датчик температуры воздуха внутри авто

Конструкционно установлен внутри пластикового плафона освещения салона. Во избежание перегрева, датчик оборудован системой принудительного обдува.

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки

Резиновые патрубки

Резиновые патрубки буквально пронизали всю систему охлаждения, печного отопления, кондиционирования. Без их помощи невозможно соединить между собой участки магистралей. Способ фиксации: на хомуты, металлические стяжки.
