Меняем радиатор охлаждения двигателя на ВАЗ-2114 своими руками: снятие и замена

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе.
Затем открутите саморез, находящийся за пластмассовый заглушкой.

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите два верхних и два нижних самореза крепления щитка приборов.

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоедините консоль от панели.

На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др

Обязательно пометьте их маркёром или насечками в порядке расположения.
Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль.

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.
Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость.

Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке.

Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой

Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

https://youtube.com/watch?v=JYC8ijuYJdg

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Лада.Как поменять радиатор,снятие и установка на ВАЗ 2114-2115.

Как заменить радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115.

Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после – открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 – в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Воздушный фильтр (Лада)

Далее, для того, чтобы освободить радиатор от “телевизора”, нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута. Кстати, если Вам нужны для ремонта автомобиля или же для обустройства гаража круглые трубы, то можете смело делать заказ тут:sozidatel.com.ua/ua/kruhla-truba .

Откручиваем гайки верхнего крепления радиатора

После чего, ослабляем хомутик “обратки” расширительного бочка

Как открутить шланг обратки расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

Как открутить патрубок от термостата

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

Снимаем верхний патрубок радиатора

Обязательно отсоедините штекер питания вентилятора.

как отсоединить штекер вентилятора радиатора

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

Замена патрубков радиатора

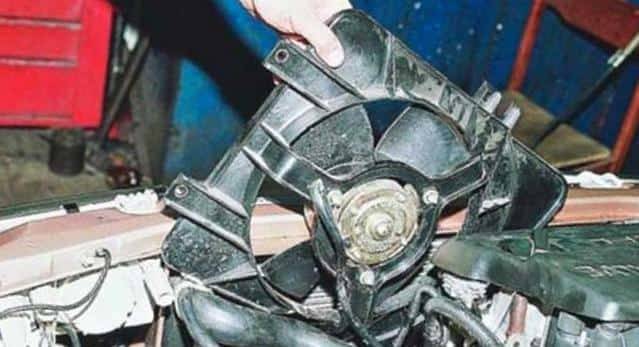

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.

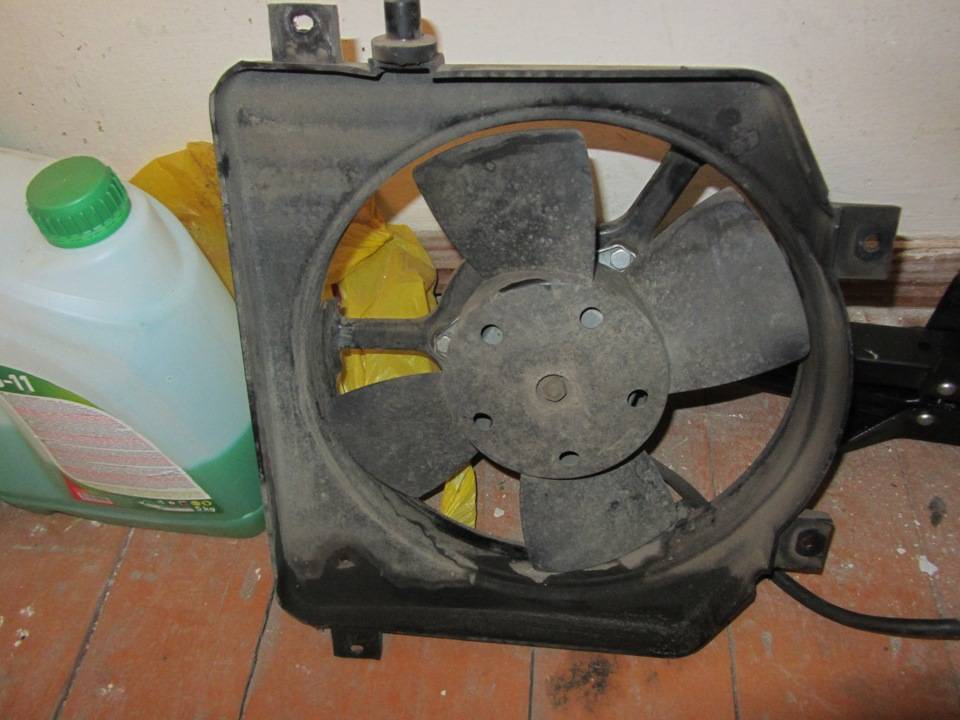

Замена вентилятора радиатора

Замена вентилятора радиатора охлаждения

После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.

В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.

Как правильно заменить радиатор

Перед заменой радиатора в своём автомобиле, многие автовладельцы задаются вопросом: «как снять радиатор охлаждения?» В этой статье вы найдёте ответы на свои вопросы.

Как снять радиатор?

Детали радиатора и вентилятора:

1. Радиатор.
2. Бачок радиатора.

1. Электродвигатель.
2. Кожух.
3. Крыльчатка.
4. Резиновая подушка.
5. Сливная пробка.

Итак, перед началом работы следует помнить, что весь процесс снятия и установки происходит на холодный двигатель.

1. Первым делом отворачиваем пробку расширительного бачка (не забываем про пробки радиатора и блока цилиндра – их тоже нужно снять).
2. Сливаем охлаждающую жидкость в чистую ёмкость.
3. Отсоединяем вентилятор радиатора от питания.
4. Отсоединяем все шланги, как от радиатора так и расширительного бочка.
5. Затем переходим к отворачиванию гаек от кожуха охлаждающей системы.
6. Придерживаем радиатор и вынимаем кожух с вентилятором.
7. Радиатор свободен и готов к извлечению.

При необходимости так же можно отсоединить кожух от вентилятора для снятия электродвигателя.

Как установить радиатор?

После снятие радиатора, его замены или ремонта, нужно поставить его на место и закрепить. Установка радиатора описана в этой статье: Как установить радиатор?

Установка радиатора охлаждения производится пошагово в обратном порядке снятию.

• Первым делом нанизываем сам радиатор и закрываем его вентилятором и кожухом.
• Закрутив гайки, подсоединяем трубки, ставим пробки, подключаем вентилятор радиатора.
• Заливаем охлаждающую жидкость, закрываем крышку.
• Заводим, проверяем наш конечный результат и всё.

Ремонт радиатора

Самой частой причиной замены или ремонта радиатора – является уход охлаждающей жидкости из-за наличия дырки.

Обычно охлаждающая жидкость вытекает со стыка металла и пластика. И если течь не большая, то решить эту проблему достаточно просто и самому. Вместе с охлаждающей жидкостью в радиатор добавляем специальную смесь (продаётся в магазине) и через некоторое время течь устранится сама собой. В ином случае не обойтись без покупки нового радиатора.

Проверка герметичности радиатора

Чтобы проверить герметичность радиатора, делаем следующее:

• Наполняем ванну с водой.
• Затыкаем все отверстия в патрубках.
• Опускаем в ванну на 20-40см и подаем давление в радиатор в размере 0,2 МПа (2 кгс/см 2 ).
• Смотрим результат в виде наличия или отсутствия пузырьков.

Замена радиатора

Так же вынужденная замена радиатора происходит после попадания авто в дтп как при лобовом так и боковом столкновении.

Меняем радиатор охлаждения двигателя на ВАЗ-2114 своими руками: снятие и замена

Радиатор охлаждения – одна из наиболее важных деталей системы охлаждения двигателя автомобиля. Поломка радиатора может привести к перегреву двигателя и, как следствие, последующему выходу из строя. Последствием перегрева двигателя может стать капитальный ремонт двигателя и всей системы охлаждения. В этом случае можете рассмотреть установку силового агрегата от иномарки.

Замена радиатора на ВАЗ-2114

Для выполнения работы необходимы следующие инструменты и материалы:

• ключи и головки на 8 и на 10;
• плоскогубцы;
• отвертка;
• герметик.

Последовательность замены

Работы выполняются, когда двигатель автомобиля остыл. Снимаем пробку с расширительного бачка, сливаем тосол.

Снимаем пробку с расширительного бачка

Снимаем корпус воздушного фильтра.

Снимаем корпус воздушного фильтра

Демонтируем радиатор вместе с охлаждающим вентилятором, что проще или сначала вентилятор, а затем сам радиатор, что несколько сложнее. Для этого снимаем разъем питания двигателя электровентилятора, снимаем хомуты и отсоединяем все патрубки, подходящий к радиатору.

Демонтаж радиатора охлаждения и его патрубков

Отворачиваем пластину, фиксирующую радиатор, наклоняем его в сторону двигателя и извлекаем с места установки.

Отворачиваем пластину, фиксирующую радиатор

Монтаж нового радиатора выполняется в обратном порядке. После установки на место, необходимо залить новый тосол в расширительный бачок, проверить работу двигателя и срабатывание системы охлаждения. Дождаться включения вентилятора охлаждения и проверить, не закипает ли тосол в бачке.

Заливаем тосол в радиатор и расширительный бачок

Работа по замене радиатора охлаждения двигателя на автомобиле ВАЗ-2114 – процесс достаточно простой, и, обладая основными слесарными навыками, можно выполнить его самостоятельно.

Обязательные условия – аккуратность и соблюдение инструкции. Система охлаждения двигателя – одна из основных и поэтому требует постоянного внимания и ухода, охлаждающую жидкость необходимо периодически заменять. Уход за системой охлаждения обеспечит долгую жизнь двигателя и удешевит эксплуатацию самого автомобиля.

Основные причины поломки радиатора

Радиатор охлаждения двигателя

Рассмотрим основные причины поломки радиатора на ВАЗ-2114:

1. механические повреждения (отскочившие камни или крупный мусор на дороге);
2. отложения внутри трубок в виде накипи или ржавчины, грязь;
3. повреждения в результате ДТП.

Как не допустить перегрева двигателя?

Чтобы не допустить перегрева двигателя, необходимо постоянно следить за количеством охлаждающей жидкости в расширительном бачке, за работой термостата и состоянием самого радиатора.

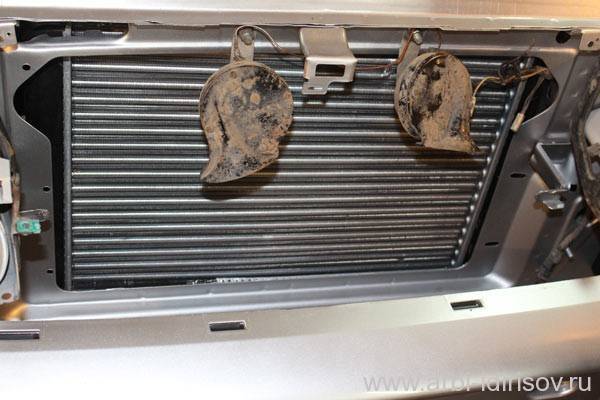

Так выглядит только что установленный новый радиатор охлаждения двигателя. Надо следить, чтобы он был чистым и регулярно его продувать.

Появление следов охлаждающей жидкости на асфальте после кратковременной или продолжительной стоянки, а также мокрые следы на самом радиаторе – это сигнал для проверки радиатора на герметичность и возможно последующей замены.

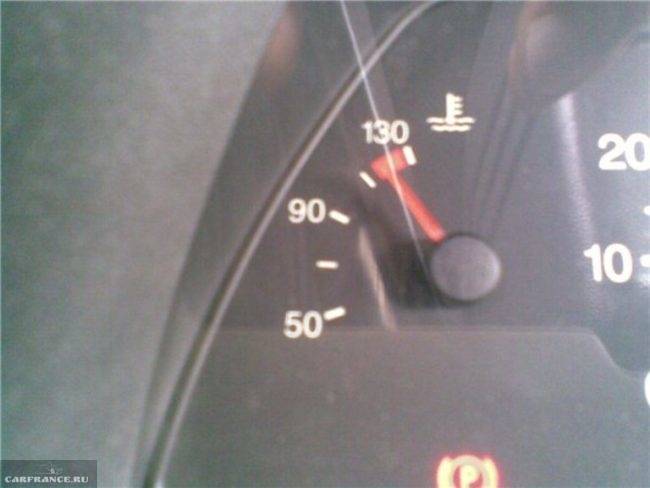

Перегрев двигателя

Причинами утечки охлаждающей жидкости могут быть мелкие трещины или ослабление соединений. В таких случаях можно выполнить ремонт радиатора даже без его демонтажа. Когда ремонт невозможен, единственный выход – замена.

Подробное видео о замене радиатора охлаждения на ВАЗ-2114

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

На ваз 2106 почему не работает ближний свет

Как разобрать генератор на ваз 2112

Инструкция бортового компьютера ваз 21124 европанель

Замена регулятора напряжения ваз 2110 без снятия генератора

Как проверить вентилятор на ваз 2115

Ремонт датчика уровня топлива ваз

ВАЗ карбюратор плохо заводится на горячую, причины и способы устранения

Карбюратор на ваз 21099

Резюмируем

В целом ремонт вполне доступен для самостоятельного выполнения, но нужно сразу подготовиться к значительным временным затратам. Работы могут продолжаться в течение 2-6 часов. При замене радиатора нужно обязательно менять охлаждающую жидкость. Работы с 8-клапанным и 16-клапанным движком выполняются аналогично. Если в автомобиле есть кондиционер, то придется во время ремонта снимать и устанавливать и его, но не на всех моделях. Целесообразно одновременно заменить втулки. Работы завершаются проверкой функционала двигателя, и состояние охлаждающей жидкости. А именно – не закипает ли она.

Машина от супер-авто, и геморрой она преподносит тоже супер.Как-то раз заикнулся на сервисе, что радиатор подтекает и надо бы его поменять, на что на меня посмотрели с ухмылкой «ищи дураков».

Дураки люди наивные, а значит вернувшись с моря и уверовав в собственные силы поехал за новым радиком… тут меня поймут женщины , купил:радиатор димитровский (1380), патрубки (300), хомуты (100), рхх (400), ареометр электролита (75), колодки проводов (50), диоды w5w (90), лампы h4 (750), сумку для причендалов (160), масло 4л (900), фильтр маслянный (380), фильтр топливный (180), сеточку (50), герметик (220), колодки тормозные (400), тосол 1л (100), лимонная кислота (25).Итого 5560 — 1880 = 3680 р, помимо того, за чем отправился.

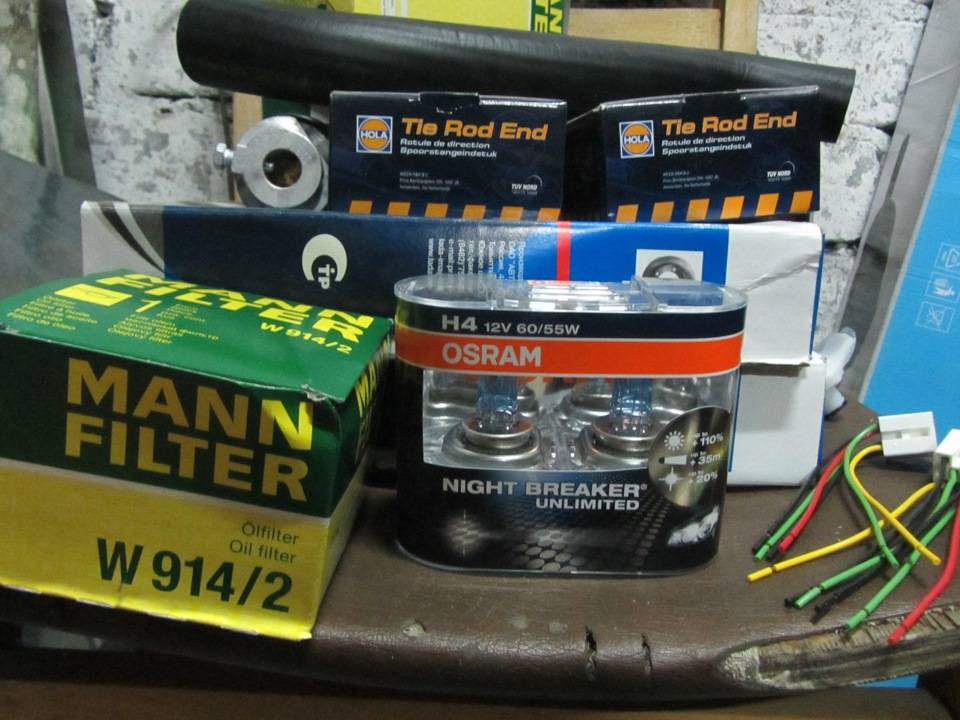

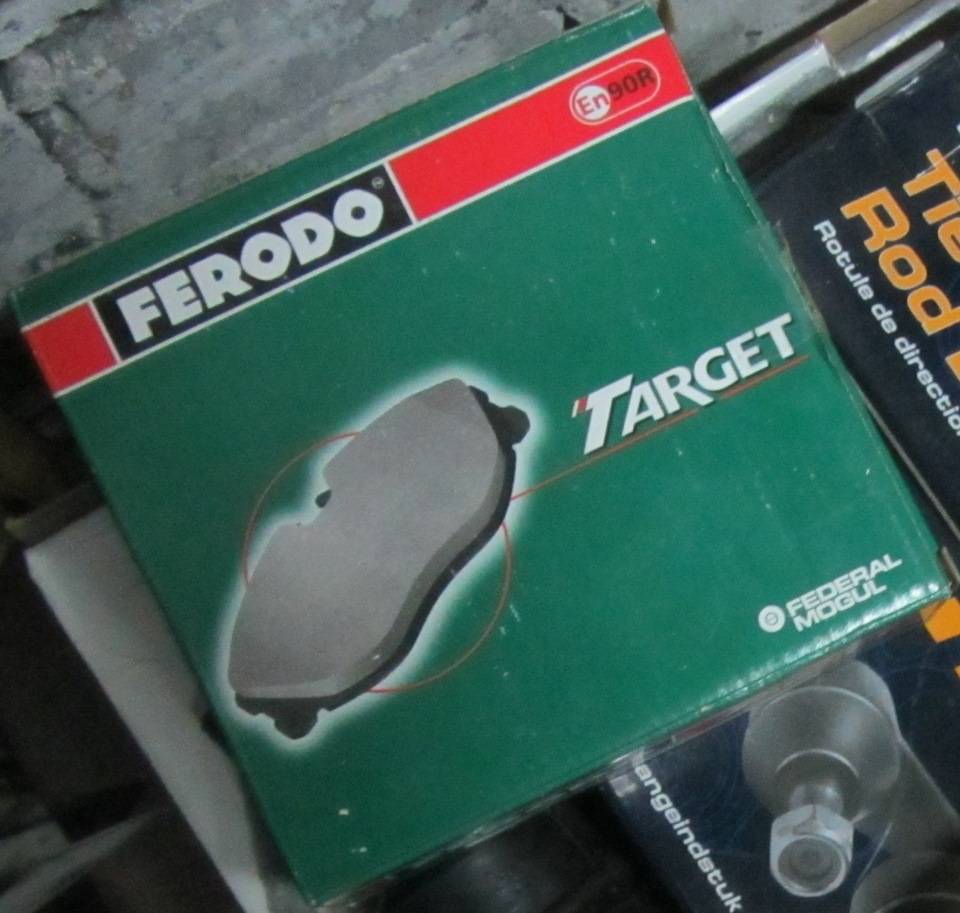

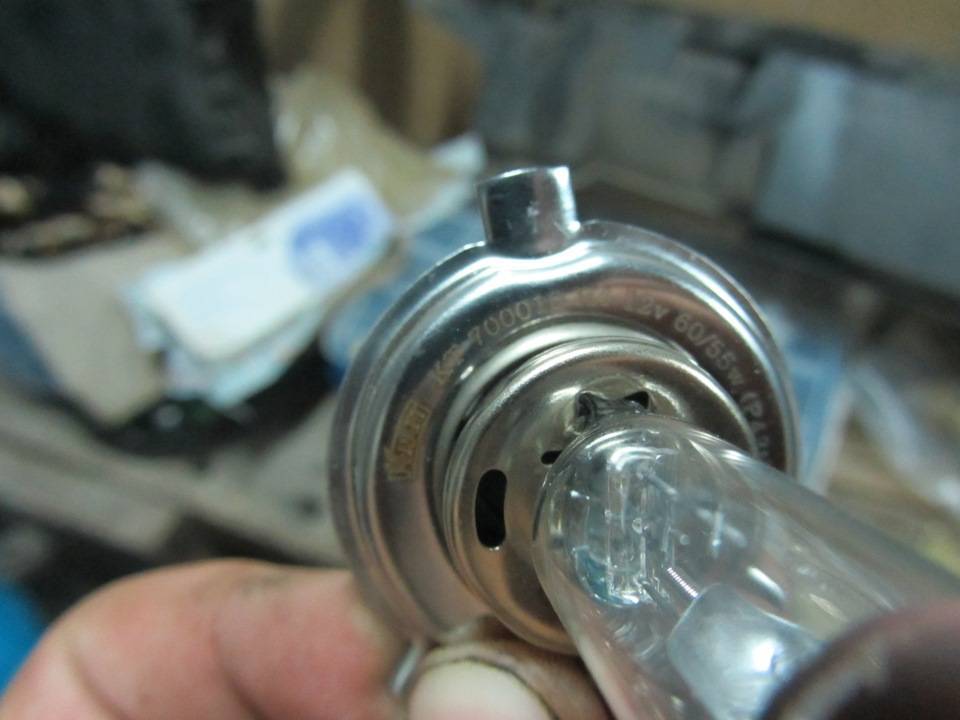

Немного поясню по списку. Так как тормозные диски так и не заменил, а скрип раздражает, купил новые колодки (Ferodo зеленые), если все-таки заменю. Диоды (х4) в передние габариты — желтый свет надоел, а по дороге сдохла левая лампа на ближний. В голове стояли лампы Kraft, интересно, что еще они производят… заменил на Osram Night Breaker +110%, результат на лицо.Заодно небольшое ТО по замене расходников.

И так, не для никого не секрет, что под капотом у самар-2 и так место с гулькин нос, по сравнению с тем же 10м семейством, а благодаря 16-клапаннику там последнее забрали.

Начнем, снимаем дмрв с фильтром и гофрой, далее снял и промыл дроссельный узел, рхх был куплен зря, старый еще бодр и свеж, когда без нагара, холостые перестали нервничать. Затем лезем вниз и откручиваем «пыльники». Снимать не обязательно, открутив порядка 8 болтов просто разводим их в стороны по направлению к двигателю.

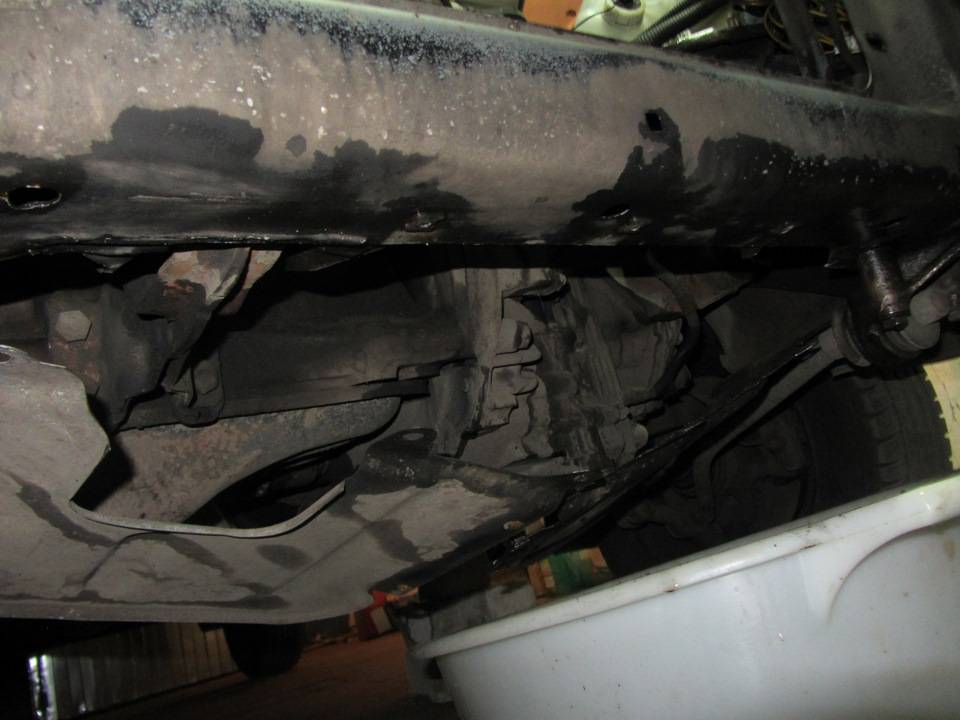

Промывал СО простой водой, два ведра по 15 литров, одно ведро развел с лимонкой 200 гр, вторым просто промыл после лимонки. Сливал через вентиль радиатора, на блоке болт не поддался.Слил старый тосол, залил воду, прогнал до 90*С с подгазовыванием, слил, остыл до 70*С, снова залил, так раза 3-5, открываем вентиль на радиаторе, заводим мотор, льем чистую воду по ходу работы двс и опять же подгазовыванием (вторые руки или акробатические навыки приветствуются).

После промывки откручиваем патрубки, я менял радиаторные и приемный от бачка. Если не снять патрубки радиатора, то будет значительно сложнее открутить карлсона, который держится на 6 болтах и гайках: две гайки на 10 к радиатору, две на 8 к кузову прижимают пипетку и два болта с головой на 10 вкручиваются в боковину радиатора.

Далее у нас есть относительно свободный радиатор, стоя лицом к моторному отсеку, вынимаем его из пазов, тянем вправо к аккуму, отводим правый край радиатора в моторный отсек, затем, чуть наклонив его диагональ, выводим левый край через телевизор в пространство между бампером, мне не помешали даже расположенные там дутки с компрессором, и так протаскиваем радиатор целиком между бампером и телевизором наружу. Проходи он буквально в миллиметрах по данному маршруту, что необходимо учитывать при сборке (проводится в обратном порядке), чтобы не покалечить новые ребра радиатора.

Снятие радиатора с машины:

1. Первым делом нужно слить охлаждающую жидкость.
2. Затем можно снять вентилятор. Если нет необходимости, то можно снять радиатор в сборе с вентилятором.

3. Ослабляем 2 хомута крепления верхнего и нижнего шлангов и отсоединяем их от радиатора.

4. При помощи пассатижей расшплинтовываем хомут и отсоединяем пароотводящий шланг радиатора от расширительного бачка.

5. Достаем радиатор из моторного отсека.

Установка радиатора:

1. Перед установкой, его нужно почистить от мусора. Внутренности можно промыть моющим средством для системы охлаждения.

2. Если вы ставите новый радиатор, то нужно переставить со старого резиновые опоры и пробку сливного отверстия, если на новом их нет.
3. Устанавливаем все на место в обратном порядке.
4. После установки нужно проверить герметичность соединений.

Порядок работы при установке

Установка нового радиатора, происходит в обратной последовательности. Вентилятор, первым делом, крепится на новую деталь, и только потом устанавливается на свое посадочное место. Монтаж производится также, как и снятие – под углом к двигателю.

Далее, наденьте на отводящее и подводящее отверстие патрубки, закрепив их хомутиками на местах соединений. Поставьте радиатор в правильном положении, под углом в 90 градусов. Установите прижимную пластину, и закрепите ее болтами.

Теперь, можно заливать охлаждающую жидкость, и проверить новую деталь на целостность. Заливать тосол, необходимо через верхнее отверстие, расположенное под заливной крышкой. При этом, крышка расширительного бачка должна быть открыта, дабы избежать воздушных пробок. После того, как охлаждающая жидкость достигнет нужного уровня, залейте тосол в расширяющий бачок, до отметки MAX. Теперь, закройте обе крышки, и заведите двигатель. Проверьте систему охлаждения на наличие течи, особенно в местах соединений. Если течь отсутствует, то Вы можете смело эксплуатировать свой автомобиль. Если же, при осмотре, Вы обнаружили потеки, то новый радиатор, скорее всего, бракованный.

Для того, чтоб не сталкиваться с частыми поломками, и с дорогостоящей заменой, лучше потратится один раз, и приобрести медный радиатор. Он, в случае появления трещины, запросто ремонтируется. Также, медный сплав имеет более сильную теплоотдачу, и поэтому, охлаждающая жидкость будет нагреваться не так сильно. Так что, не пожалейте денег, и приобретите образец из медного сплава. Таким образом, Вы сэкономите в дальнейшем и время, и деньги.

Замена жидкости охлаждения

Стоит отметить, что радиатор от 2114 подходит и к другим представителям модельного ряда ВАЗ. Как известно, разработки компании ВАЗ – универсальны, поэтому неудивительно, что не только детали системы охлаждения, но и другие запчасти от более ранних и поздних моделей данной марки идеально подойдут и к 2114.

Как снять старый?

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением.

1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.
5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.

Как закрепить новый

1. К новой системе охлаждения подключить вентиляторы и закрутить их гайками.
2. После этого аккуратно вставить его на место, надев на него посадочные подушечки, подключить штекер питания к вентилятору.
3. Затем нужно закрепить нижний патрубок к термостату, обильно смазав герметиком для исключения возможности протекания, а также закрепить верхний и затянуть хомуты.
4. Далее необходимо зафиксировать хомут обратки расширительного бачка, прикрепить экран и закрепить железный хомут.
5. После этого следует установить воздуховод и воздушный фильтр, также закрепив хомутом.

При поломке автомобиля некоторые причины приводят к тому, что необходимо снимать радиатор. Основные из них:

• разного рода механические повреждения;
• отдельные трубки радиатора забиты грязью, отложениями в виде накипи и ржавчины;
• попадание автомобиля в ДТП.

Для устранения неисправности или для замены потребуется демонтаж устройства. Отнестись к этой работе нужно очень ответственно и производить ее аккуратно. Чтобы процесс был выполнен качественно, нужно хотя бы кратко знать, из каких деталей состоит радиатор в сборе. В его состав входят:

• корпус устройства;
• расширительный бачок;
• электрический двигатель;
• кожух двигателя;
• крыльчатка (вентилятор);
• подушка из резины;
• пробка сливная;
• различные шланги;
• насос, который работает от приводного ремня.

Для нормализации системы охлаждения на ВАЗ 2114 порой достаточно заменить жидкость охлаждения. Чтобы определить, когда это требуется делать, следует знать некоторые нюансы:

• Срок эффективной работы тосола составляет 2 года, а антифриза — 5 лет;
• Обычно замена антифриза требуется при пробеге 20-40 тысяч километров, в зависимости от условий эксплуатации;
• Изменившийся цвет состава свидетельствует о том, что его нужно заменить.

Специалисты рекомендуют использовать в качестве жидкости антифриз, поскольку он обладает длительным сроком эксплуатации и не так интенсивно изнашивает систему. В пользу тосола говорит только его доступная цена.

Перед заливкой новой жидкости, систему следует промыть. Для этого:

• Сливают все имеющуюся охлаждающую жидкость из системы;
• Плотно прикручивают пробки;
• Заливают качественную дистиллированную воду до максимума;
• Заводят двигатель и доводят до рабочей температуры;
• Обороты при этом должны быть около 3 тысяч. Избегайте перегрева двигателя;
• Заглушив мотор, машину оставляют на минут 7, после чего сливают воду. Если система загрязнена сильно, процедуру нужно повторить, пока не начнет выливаться полностью чистый дистиллят.

Простая и удобная замена радиатора ВАЗ 2115

Простая и удобная замена радиатора ВАЗ 2115

Радиатор охлаждения двигателя – важный элемент автомобильной системы. В значительной степени и от него зависит, насколько надёжно защищён двигатель вашего автомобиля от одной из самых серьёзных проблем – перегрева

Для того, чтобы своевременно обнаружить проблему, необходимо постоянно следить за уровнем охлаждающей жидкости, а после продолжительных стоянок – обращать внимание на возможные мокрые следы подтеканий

Резкое снижение уровня охлаждающей жидкости (свидетельствующее об утечке), либо мокрые следы на месте парковки – основание для того, чтобы проверить хомуты (на предмет их ослабления), соединения, а также сам радиатор. Причиной утечки ОЖ может оказаться трещина в радиаторе. Трещину, в свою очередь, можно попробовать запаять (предварительно слив охлаждающую жидкость, и проводя работы с исключительной аккуратностью), либо (и чаще это одновременно проще и дешевле) заменить радиатор охлаждения. В свою очередь, замена радиатора ВАЗ 2115 вполне под силу даже начинающему водителю.

Инструменты, необходимые для замены радиатора ВАЗ 2115:

стандартный набор ключей.

Потребуется также пустая ёмкость для использованной охлаждённой жидкости и канистра новой.

Работа по замене радиатора ВАЗ 2115 проходит в несколько этапов:

1. Сливаем охлаждающую жидкость.Какие бы работы вы не планировали на радиаторе, начинаем мы всегда с этого. Необходимо слить по возможность всю ОЖ, которая находится в системе.
2. Освобождаем радиатор.Снимаем прижимную пластину, открутив удерживающие её гайки ключом на 8. Чуть приспускаем крепёжный хомут, и снимем шланг радиатора с выпускного патрубка. Отпускаем хомут пароотводящего шланга радиатора – и также снимаем его. Все эти работы выполняются очень аккуратно, чтобы по возможности не повредить пластмассовый штуцер.
3. Снятие радиатора и вентилятора.Самое простое решение по снятию радиатора ВАЗ 2115 – это снимать его вместе с электровентилятором. При работе на ВАЗ 2111 снятие радиатора автоматически означает необходимость снимать корпус воздушного фильтра. Чтобы снять радиатор с вентилятором максимально просто и быстро, чуть наклоните его в направлении двигателя.

   Что касается самого вентилятора, то при возможности ремонта радиатора снимать его, скорее всего, не нужно. В том случае, если радиатор проще заменить, вентилятор придётся снять (ключом на 10 открутить одну гайку и два болта, после чего ключом на 8 открутить крепления прижимающей электровентилятор пластины, чтобы снять и её, и вентилятор, и кожух). Закрепить электровентилятор на новом радиаторе можно аналогичным образом – просто повторив все работы в обратном порядке.

После того, как радиатор восстановлен или заменён, устанавливаем его обратно (предварительно тщательно очистив его «ложе» от грязи и подобных отложений), и проводим работы по сборке по этой же инструкции, но в обратной последовательности.

videovaz.ru

Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Примечание! Если у Вас пришёл в негодность радиатор, то его оживить можно попытаться, но это нужно делать летом или зимой но только не в лютый мороз (В гараже тёплом лучше), в общём берётся чистая дистиллированная вода и заливается в радиатор, когда она будет залита автомобиль завести придётся и дать поработать до рабочей температуры на оборотах приближённым к 3000-тыс (Смотрите только движок не перегрейте, за температурой следите обязательно), а когда он прогреется, движок заглушить придётся и слить всю воду (Она грязная будет, потому что всю грязь соберёт которая наберётся в радиаторе), если вдруг захотите, то можете эту же операцию проделать повторно, залив новую воду и когда радиатор полностью очиститься, заливайте тосол и пробуйте как система охлаждения у автомобиля работает (Должна будет лучше, но только если радиатор течёт, это процедура не поможет)!

Снятие: 1) Сперва из системы охлаждения всю жидкость слейте (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ »), когда охлаждающая жидкость слита будет, снимите корпус воздушного фильтра чтобы он не мешался (Как снять корпус, читайте «в этой статье ») и после проделанных операций можно начинать откручивать все болты которые крепят вентилятор к радиатору (Не отвернув их, радиатор Вы не снимите), но только не забудьте ещё и патрубки отсоединить перед откручиванием, они на винтах крепятся, патрубков всего три которые подходят к радиатору (Два больших, один маленький), когда они уже будут отсоединены, можете приступать к выворачиванию болтов и гаек крепления вентилятора, таких болтов всего два (Они в левой части радиатор крепят, см. большое фото), но кроме болтов вентилятор то и гайки удерживают (А гаек всего четыре), одна гайка размещена в самой нижней части вентилятора сбоку (Её легко увидеть, если снять защиту картера и подлезть под низ автомобиля) а три других в верху (см. маленькое фото, они указаны стрелками) и две гайки из этих трёх, ещё и прижимную пластину держат (Указаны красными стрелками), поэтому когда гайки будут откручены, снимите эту пластину и уберите, но только смотрите не потеряйте, а то в таком случае в автомагазин придётся ехать за новой и вот когда все четыре оставшихся гайки будут выкручены, снимите вентилятор, наклонив его к двигателю и вытянув вверх (На 16 клапанных автомобилях на верх Вы его никак не вынете, потому что двигатель мешать будет, поэтому там и радиатор и вентилятор через низ снимаются).

Примечание! Перед тем как вытягивать вентилятор, найдите провода которые идут от него (Они обычно в нижней части закреплены) и разъедините их между собой, это сделано как раз для того, чтобы вентилятор снять можно было и проводку не нужно никакую резать, более подробно смотрите на фото ниже:

2) Теперь когда появился доступ уже к самому радиатору, наклоните его точно так же к двигателю (Если будет нужно, то попросите помощника наклонить чуть-чуть двигатель, чтобы легче радиатор можно было вытащить из подкапотного пространства, сразу говорим 16 клапанный движок наклонять бесполезно и там всё только через низ или через решётку радиатора вынимается) и выньте через верхнюю часть автомобиля, проверьте наличие двух резиновых подушек на радиаторе (Они по бокам размещены, см. фото ниже) они должны быть целыми и иметь хорее состояние, если будет нужно, замените подушки на новые, если же они уже на Вашем купленном радиаторе есть то можете сразу же всё вместе и устанавливать (Если их нет, то обязательно перенесите, а иначе радиатор греметь сильно будет и царапать краску).

Установка: Устанавливается новый радиатор на своё место в обратном порядке снятию, когда радиатор будет установлен, на него ставиться вентилятор и после чего всё это закрепляется болтами и гайками, а в завершение патрубки подсоедините на свои места, корпус воздушного фильтра поставьте и залейте охлаждающую жидкость в радиатор и в расширительный бачок автомобиля.

Дополнительный видео-ролик: Если Вы обладатель 16 клапанного автомобиля семейства Самара 2, то в этом случае просмотрите ролик чуть ниже, в котором как раз и показывается всю процедура по замене радиатора в таких автомобилях.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Метки: 2114, система охлаждения

Комментарии 71

А если нижний ели теплый?

Ничего не надо делать, (а то тут насоветуют машину разобрать) всё работает нормально, просто не надо включать печку до полного прогрева двигателя при стоянке на холостых оборотах, т. к. забортный воздух при -17гр., проходя через радиатор печки, не дает ему прогреться как следует. Получается, что охлаждение твоего двигателя и так на высшем уровне, потому ничего не надо промывать, менять помпу и т.д.

Промывай систему, поменяй потрубки которые утребуют замены и присмотрись к помпе скорее всего менять ее надо, не создает давление в системе, вложений потребуется за то на долго и тепло

у меня вот проблема с помпой, ее менять пора и думаю что крыльчатке там хана. плохо она гонит жидкость. пока на холостом ходу ож вообще еле двигается, газуешь на 3 тысячи оборотов сразу и печка греет и патрубки все прогреваются. снимал шланг с подогрева дросселя от туда при прогреве должна жидкость потечь, а она только когда газуешь идти начинает тоже не порядок на другой машине сама идет на моей нет

Поставил помпу ЛАДА СПОРТ — результат отличный.

у меня вот проблема с помпой, ее менять пора и думаю что крыльчатке там хана. плохо она гонит жидкость. пока на холостом ходу ож вообще еле двигается, газуешь на 3 тысячи оборотов сразу и печка греет и патрубки все прогреваются. снимал шланг с подогрева дросселя от туда при прогреве должна жидкость потечь, а она только когда газуешь идти начинает тоже не порядок на другой машине сама идет на моей нет

Для начало сделай систему герметичной а потом смотри.

1. термостаты бывают 6 и 5 дырые — тебе нужен 6 дырый. 2. Система может быть завоздушенна — открути ОБА ! патрубка подогрева дросселя и долей в оба Антифриз. 3. Перед тем как заливать антифриз надо было промыть систему от накипи… Я это делаю так:

а) заливаем горячуюю воду из подкрана в систему в нее доливаем 2 бутылки уксуса. ездим активно на этом деле 1 час… сливаем эту гадость на генератор :)лучше конечно не на него…

Б) Чтоб антифриз не свернулся от отстатков уксуса — заливаем систему чистой водой — предварительно растворив в ней горсть стирального порошка.

В) еще раз промываем дисцилированной водой — чистой из аптеки — стоит она 2 копейки.

Г) Сливаем воду заливаем Антифриз — вуаля — печка жгет пальцы.

попробуй поменять датчик температуры

Ставь термостат от ВАЗ 2110 6-ти дырочный. И вообще радостный будешь ездить и в тепле по трассе. Сейчас по трассе езжу с температурой 91гр, тропик в БК настроен на 96. Раньше выше 82х ну никак не поднималась.

Печка берет прогретую жидкость у двигателя и отдает ее в помпу помпа пока прогонит она уже остывает и так постоянно пока все не прогреет из за этого двигатель долго греется и остывает когда вкл печку в рот замена шлангов у тебя получится что двигатель и радиатор будут одно целое. Такую доработку придулами еще в 99 году журнал За рулем. И только щас начали делать так когда стали делать ниву шевроле

«в рот замена шлангов у тебя получится что двигатель и радиатор будут одно целое.» Что Вы имели ввиду, просто какая-то опечатка…

И печка греется вместе с двигателем одинаково. Я машину завожу с автозапуска и печка вкл. Через мин 5 сажусь и двигатель прогрелся 55- 60 гр и с печки дует теплый воздух.

Меняй местами шланг расширительного бачка и выход печки. Можешь еще шток подпилить термостата тогда побольше 85 будет. У самого такая проблема была. А теперь 87 гр.держит даже морду не чем не накрываю даже иногда печку убавляю дышать нечем

С включенной печкой нормально. Вот поэтому я ее не открываю до 70С. После открыл и уже теплый воздух пошел сразу. Прошлой зимой при -15С до 40 грелась минут за 7-8 таким образом

Для такой температуры за бортом это нормальный прогрев двигателя, не парься

ну это нормально если печка включена сразу после запуска двигателя то конечно прогреваться долго будет. Термостат проверить просто, прогреваешь машину градусов до 50-60 и трогаешь нижний патрубок радиатора, он должен быть холодным, верхний теплый, если же оба теплые, то термостат не закрывается до конца, ремонт или замена

все работает хорошо отрывается на 85 градусов, интересует конкретный прогрев по малому кругу

70-80 градусов за 15 минут при вкл печке-это нормально в мороз

при включенной печке будет 50-60 (-17 за бортом)

блин у нас нет сейчас такого мороза, а то сказал бы до какой температуры у меня греется)
