Замена подшипника генератора на ВАЗ-2112: какие подшипники выбрать?

Что такое подшипники генератора ВАЗ-2110

Детали представляют собой два – передний и задний соответственно – металлических кольца с рельефной поверхностью и малым диаметром отверстия (см. фото ниже). Их назначение – обеспечение равномерного и плавного вращения ротора генератора. Каждый подшипник расположен под специальной герметичной крышкой – таким образом, добраться до них, не снимая при этом сам генератор и крышки, не представляется возможным.

Генераторы на «десятках» всегда оснащаются шариковыми однорядными подшипниками закрытого типа с двухсторонним уплотнением:

• маркировка переднего – 6202 2RS (в отечественных каталогах под номером 180202);
• задний подшипник – 6103 2RS (он же – 24940220).

Первый признак того, что подшипники явно не функционируют так, как должны, – резкий неприятный звук, похожий на вой, который доносится от генератора при включении зажигания автомобиля. Это будет означать, что смазки в сепараторах подшипников уже нет, а значит, износ укорен в десятки раз из-за взаимодействия нескольких жестких несмазанных поверхностей.

Важно! Следует различать неполадки, связанные с генератором, и неисправности других запчастей. Так, например, если вместо воя в ВАЗ-2110 доносится звук, похожий на скрежет, – это либо помпа, либо ролик на ремне ГРМ

Конечно, всегда стоит лишний раз убедиться, в чем именно заключается проблема, ведь вероятность того, что всему виной вышедший из строя подшипник, хоть и мала в таком случае, но существует. Для этого нужно снять ремень и повторно завести автомобиль, чтобы посмотреть, исчез ли раздражающий звук.

Что нужно знать при выборе новых деталей?

Изначально в устройстве генератора 2110, как сказано выше, обычно ставятся два подшипниковых устройства. В более старых модификациях авто используются детали с маркировкой 6302 либо 6303 (это передние устройства), или же 6202 (задние), в более современных версиях сзади ставятся подшипники 6203.

Что касается размеров, то они следующие:

• для 6303 (или отечественного аналога под номером 180302) размеры составляют 17*47*14;
• для маркировки 6302 (либо отечественного аналога 180303) — 15*42*13;
• для маркировки 6202 (российские детали маркируются как 180202) размеры составляют 15*35*11;
• для 6203 (отечественный аналог — 180203) размеры — 17*40*12.

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала давайте рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию образования магнитного поля. Этот компонент представляет собой вал, на который устанавливается обмотка возбуждения. Половины этой обмотки установлены в специальных полюсных частях, а питание обмотки током осуществляется благодаря контактным кольцам. Вращение ротора производится благодаря ременной передаче, от привода.

Еще один, не менее важный компонент — это статор, состоящий из сердечника и обмотки. В этом механизме производится выработка переменного тока, проходящего по электросети через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, использующийся для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей, могут использоваться различные схемы подключения обмоток.

Реле генераторного узла используется для поддержания напряжения в установленных пределах. Этот элемент при необходимости меняет частоту, а также длительность электрических импульсов. По своей конструкции реле — это несколько контроллеров, а также исполнительные компоненты. Предназначение этих составляющих частей заключается в определении времени, на протяжении которого обмотка возбуждения должна быть подключена к сети. В том случае, если реле выходит из строя, на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формирующегося в обмотке, составляют 13.2-14.7 вольт. Сам узел позволяет вырабатывать ток силой до 80 ампер

Важно, чтобы ремень генератора ВАЗ был натянут должным образом, в противном случае работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него массой около 10 килограмм прогиб ремешка должен быть не менее 8 мм (автор видео — канал В гараже у Сандро)

Проверка генератора

Проверка ротора

1. Проверьте, нет ли обрыва в обмотке возбуждения. При помощи омметра измерьте сопротивление между контактными кольцами. Номинальное сопротивление (вхолодном состоянии). 2,7- 3,1 Ом

Если сопротивление стремится к бесконечности, т.е. цепь разомкнута, то замените ротор

2, Проверьте, нет ли замыкания обмотки возбуждения на массу. При помощи омметра измерьте сопротивление между полюсом ротора и контактным кольцом. Если сопротивление равно 0 (цепь замкнута), то замените ротор.

3, Проверьте контактные кольца.

а) Проверьте рабочие поверхности контактных колец. На них не должно быть задиров или сколов. б) При помощи штангенциркуля измерьте диаметр контактных колец Номинальный диаметр. 14,2 — 14,4 мм Минимально допустимый. 12,8 мм

Если диаметр контактных колец меньше минимально допустимого, то замените ротор

Проверка статора

1. Проверьте, нет ли обрыва в обмотке стартера При помощи омметра измерьте сопротивление между выводами катушек обмотки статора.

Если сопротивление стремится к бесконечности, т.е. цепь разомкнута, то замените статор

2. Проверьте, не замыкается ли обмотка статора на массу При помощи омметра измерьте сопротивление между корпусом статора и выводами катушек обмотки статора

Если сопротивление равно «О», т.е. цепь замкнута, то замените статор.

Проверка блока выпрямителей

1. Проверка положительного вентиля а) Подсоедините отрицательный пробник омметра к положительному выводу выпрямительного блока, а положительный пробник последовательно подсоедините к каждому из трех стальных выводов, Убедитесь в наличии проводимости (замкнутой цепи) во всех трех измерениях.

б) Поменяйте полярность пробников тестера и повторите процедуру пункта в). Убедитесь, что во всех трех измерениях цепь разомкнута (сопротивление стремится к бесконечности). Если условия не выполняются, то замените блок выпрямителей

2. Проверка отрицательного вентиля а) Подсоедините положительный пробник омметра к отрицательному выводу выпрямительного блока, а отрицательный пробник последовательно подсоедините к каждому из трех остальных выводов. Убедитесь в наличии проводимости (замкнутой цепи) во всех трех измерениях.

б) Поменяйте полярность пробников тестера и повторите процедуру пункта а) Убедитесь, что во всех трех измерениях цепь разомкнута (сопротивление стремится к бесконечности). Если условия не выполняются, то замените блок выпрямителей.

Способы решения проблемы

При возникновении подобной неисправности нужно решать проблему как можно быстрее. По сути, для этого существует три основных способа.

1. Обратиться за помощью к специалистам с ближайшей станции технического обслуживания.
2. Заменить полностью сборный генератор, а не пытаться решить вопрос более бюджетным методом.
3. Приобрести новый подшипник для генератора и своими силами выполнить его замену.

Какие нюансы есть у того или иного метода, представленного выше?

• Первый вариант надежен, но требует затрат не только на саму деталь, но также на дорогостоящие услуги мастеров.
• Второй вариант финансово более доступен, но придется выполнить достаточно сложную работу.
• Вариант под номером три самый сложной с точки зрения самостоятельного исполнения, но является наиболее бюджетным. Следовательно, вы сумеете сэкономить внушительную сумму денег.

Итак, вы решили приобрести новые подшипники и пойти по сложному, но достаточно экономному пути. Для таких машин как ВАЗ 2114 самостоятельный ремонт — это привычное дело. Подобную работу даже при отсутствии внушительного опыта и багажа знаний проделать не сложно. Простой следуйте инструкции.

1. Отключите генератор от аккумуляторной батареи, чтобы лишить его питания.
2. Демонтируйте ремень ГРМ.
3. Воспользовавшись ключами подходящего размера, снимаются крепежные гайки.
4. Снимается пленка, после чего извлекается втулка.
5. Аккуратно со своего посадочного места достается непосредственно сам генератор.

Последующая работа является более тонкой и сложной. Ведь вам предстоит разобрать генератор, дабы добраться до подшипников. Задача не из простых, но самостоятельно с ней справиться вам по силам.

• На корпусе генератора расположены гайки, которые необходимо открутить;
• Снимите крышку и извлеките из-под нее регулятор. Этот элемент отвечает за щетки и напряжение;
• От крышки отсоедините статор. Делать данную операцию следует максимально аккуратно, дабы не повредить обмотку из меди;
• Иногда корпус может покрываться ржавчиной, из-за чего статор сложно или даже невозможно отсоединить. В такой ситуации вооружитесь молотком, ударной отверткой. С помощью этих инструментов необходимо нанести максимально точные удары. Тем самым вы сумеете разделить элемент на блоки;
• Отделив от статора генератор, вы увидите оба подшипника — передний и задний;
• Демонтируйте поврежденный компонент и поставьте на его место новый подшипник генератора. Не забывайте, что их там два. Для профилактики можно заменить сразу оба, даже если один из них находится в полностью исправном состоянии;
• Сборка выполняется строго в обратной последовательности.

Важные рекомендации

Есть несколько вопросов, ответы на которые вам лучше знать до того, как вы приступите к работе по замене подшипников генератора.

1. Установка должна осуществляться с помощью специального пресса. Поставить новый элемент на место поврежденного теоретически можно обычным молотком, нанося по подшипнику направленные удары. Но так вы можете повредить новую запчасть, плюс дополнительно нанести ущерб соседствующим элементам.
2. Убедитесь, что новый элемент прочно сел на свое место. Только после этого приступайте к установке шкива и крыльчатки.
3. При покупке детали спросите у продавца, на какой именно автомобиль рассчитан данный конкретный подшипник. Эти детали отличаются размерами.
4. В процессе замены обязательно проверьте состояние натяжения ремня ГРМ. Если натяжение окажется недостаточно сильным, может возникнуть просадка напряжения.

Если проведенные операции не дали результата, следует искать иные потенциальные проблемы с генератором.

Последствия неисправности

Неисправный подшипник, как и любая другая поломка, связанная с компонентами генератора, ведет к его неправильному функционированию. Предугадать последствия подобной поломки невозможно.

Скажем только, что потенциальную угрозу несет в себе как неполноценный, так и чрезмерный заряд.

1. Если от генератора поступает неполноценный заряд, аккумулятор быстро разрядится, потому завести автомобиль и поехать куда-либо вы не сможете.
2. При поступлении слишком мощного заряда последствия еще печальнее, поскольку из-за этого под угрозой находится вся электросхема вашего ВАЗ 2114.

Проблемы и способы их решения

Существует несколько распространенных неисправностей генератора, ремонт которых более чем возможен. Здесь лишь следует соблюдать определенные рекомендации и правила.

Предлагаем вам ознакомиться с неисправностями и способами их решения в соответствующей таблице.

Сделал дело — катайся смело!

Поменять генератор не так-то просто. Можно сделать это и самому, если есть инструкция и какой-никакой опыт, или обратиться к специалистам. В любом случае, если вы купили качественный товар от проверенного производителя, да еще и с гарантией, можете быть спокойны за свой автомобиль — впереди не одна спокойная зима.

Преимущества генераторов «СтартВОЛЬТ»:

полная аутентичность штатным изделиям по габаритным размерам и выходным характеристикам; 100%-й двойной выходной контроль каждого генератора на специализированном стенде проверки D&V; в комплект каждого генератора входит Индивидуальный технический паспорт, отражающий все реальные выходные характеристики каждого генератора; взаимозаменяемость с оригиналом всех ключевых узлов – диодный мост, регулятор напряжения, подшипники и т.д.; расширенный срок гарантии – 2 года с момента продажи; расширенная идентификация: для удобства специализированных сервисных станций приводятся номера не только ОЕМ-номера, но и cross-reference основных аналогов – для быстрой идентификации знакомых популярных моделей.

Ознакомиться со всем ассортиментом генераторов и другой автоэлектрики от «СтартВОЛЬТ» вы можете здесь.

Подписывайтесь на наш Youtube-канал Читайте нас на Яндекс. Дзен Скачивайте наше приложение для IOS и Android — весь каталог продукции в вашем смартфоне!

Рекомендации и советы по ремонту генератора

1.Перед сборкой механизма, проверьте состояние щёток. Делайть замену которых следует сразу, чтобы не снимать и не разбирать конструкцию повторно. Так же потребуется заменить корпусные болты, если у них «слизаны» грани, обязательно посмотрите в каком состоянии ротор

2.Для упрощения разборки корпуса следует смочить крепления, гайки и прочие резьбовые соединения проникающей смазкой WD-40.3.Если не получается снять шкив шестигранником, попробуйте зафиксировать ротор отверткой, вставленной в отверстия корпуса.4.При демонтаже изделия из передней крышки, следите, чтобы он не развалился, иначе снимать станет труднее.5.Пользуйтесь ударной отверткой при разборке корпуса, чтобы не деформировалась гайка и головки у болтов.6.При ремонте генератора или замене элементов в нём, проявляйте осторожность к обмотке статора и корпусу, так как он сделан из хрупкого дюраль алюминия. 7.Внимательно посмотрите видео о том как заменить подшипник в генераторе.

• Когда требуется замена
• Что использовать
• Замена

Некоторые начинающие автомобилисты уверены, что источником энергии в авто является исключительно аккумулятор. Но это не есть так. Задача аккумуляторной батареи заключается в подаче необходимого тока для того, чтобы завести мотор, дать питание стартеру, дабы тот провернул коленчатый вал.

Двигатель завелся, и в этот момент электрооборудование начинает питаться от генератора. От генератора зависит качество работы электрозависимого оборудования и своевременная подзарядка батареи. При поломке генератора вся нагрузка переходит на АКБ. Стоит ей разрядиться, и весь автомобиль останется без питания.

Практически в 90% случаев поломка генератора связана с его подшипниками. Потому о них мы сегодня поговорим более подробно.

Внешний вид элемента

Замена

Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену

Рекомендуем: Что делать, если не включается вентилятор охлаждения на Ладе Калине?

О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

Демонтажные работы

Передний подшипник

Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму

Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство

Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.
Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.
Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.

Все, передний подшипник демонтирован и заменен. Переходим к заднему.

Запрессовка

Задний подшипник

• Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
• При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
• Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
• Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
• Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
• Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.

Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.

Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

Заменить подшипник генератора на ВАЗ-2112 достаточно просто своими руками. Однако для совершения процесса потребуются некоторые познания в конструкции автомобиля и автоэлектрике

Особое внимание стоит уделить на качество детали, поскольку комплектующие низкого качества выходят из строя намного быстрее, чем более дорогие качественные

Технические характеристики деталей

Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:

• в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя — 6303;
• в старых модификациях номер немного отличается — 6202 и 6302 соответственно.

Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.

Размер подшипника	по ширине, мм	по диаметру наружному, мм	по диаметру внутреннему, мм	Каталожный номер
Передний	14	47	17	180202
Задний	11	35	15	24940220

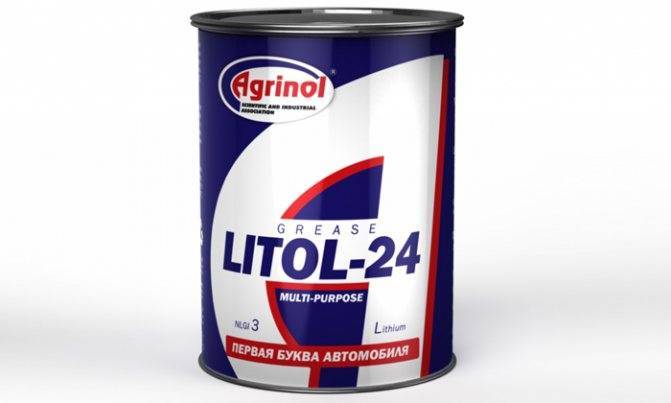

В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.

Наиболее популярны детали российского производства следующих предприятий:

• Самарский завод, маркировка — СПЗ-4;
• Вологодский завод — 23ГПЗ;
• Саратовский завод — 3ГПЗ.

Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.

Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.

Процесс замены подшипников генератора

Общий вид переднего и заднего подшипника генератора

Существующий люфт свидетельствует о том, что подшипник действительно вышел из строя.

Итак, рассмотрим, поэтапный процесс замены изделия на ВАЗ-2112.

1. Устанавливаем автомобиль на яму или эстакаду. Главное, чтобы был доступ снизу.
2. Демонтируем «клемму минус».
3. Снимаем ремень генератора.

   Вытягиваем ремень генератора через щель

4. Для дальнейшего выполнения работ понадобится демонтировать сам генератор.
5. Отключаем подходящие провода к генератору.

   Отключаем все провода, которые подходят к генератору

6. Ослабляем гайку, которая удерживает натяжной болт.
7. Демонтируем регулировочный болт.

   Откручиваем и демонтируем регулировочный болт генератора

8. Снимаем нижнюю защиту двигателя.

   Проводим демонтаж защиты двигателя

9. Откручиваем 2 болта нижнего крепления.
10. Проводим демонтаж генератора. Вынимается он через низ.

    Откручиваем крепления и проводим демонтаж генератора

11. Когда, генератор в руках, его можно положить на стол. Теперь, можно приступить непосредственно к ремонту.
12. Заблокировав ротор от проворачивания, снимаем шкив.
13. Демонтируем кожух. Для этого необходимо оттянуть защелки.

    Блокируем ротор и откручиваем шкив

14. Снимаем переднюю и заднюю крышку.

    Схема разборки генератора

15. Теперь смело, переходим непосредственно к замене подшипника.

    При помощи молотка выбиваем ротор с крышки вместе с подшипником

16. Демонтировать изделие можно при помощи специального съемника, или просто выбив с посадочного места.
17. Монтаж проводится в обратной последовательности.

Замена подшипников

1. Хорошо чистим несущие элементы.

   Разобранный генератор

2. Наносим герметик в посадочное место.

   Нанесение герметика

3. Запрессовываем новые подшипники.

   Один подшипник запрессован

4. Сложнее всего запрессовывать внутренний подшипник. Сначала его снимаем. Есть съёмник, но если его нет в наличии, то используем обычный ключ.

   Снятие подшипника без использования съёмника

5. Одеваем новый.

   Новый подшипник готов к эксплуатации

Дальше собираем генератор и устанавливаем его обратно!

>

Какие подшипники стоят на генераторе ваз-2112

К выбору подшипника стоит относиться серьёзно, поскольку именно от этой детали зависит стабильное напряжение в бортовой сети, а также износ непосредственно генератора.

Поскольку в узле 2 подшипника – передний и задний, то каждый из них имеет свою маркировку и размеры.

Так, передние помечаются – 6302 или 6303, а вот задние – 6202 или 6203.

Передний и задний подшипники генератора

Поскольку на рынке автомобильных запасных частей много подделок, особенно, что касается подшипников, поэтому при выборе стоит уделить особое внимание производству этого изделия. От качества будет зависеть износ многих других деталей генератора. Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм

Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм.

Оригинал

6303-10В – это оригинальный каталожный номер подшипника генератора для 10 серии автомобилей Лада производства АвтоВАЗ. Средняя стоимость изделия составляет до 150 рублей.

Аналоги

Не оригинальные подшипники., планка, и штекер. Вологодские подшипники VBF

Кроме оригинала, можно купить заменитель изделия. Конечно, сейчас подшипники могут подбираться при наличии размера или номера, но производители аналогов решили все-таки выпускать качественные изделия для автомобилей.

Наименование производителя	Каталожный номер	Стоимость
FAG	6303	450
Nachi	6203ZZ	150
NTN	6203ZZ	180
Koyo	6303C3	200
SNR	6203.ZZ	400

Существует несколько причин выхода из строя подшипника генератора:

>

• Износ. Как и любая деталь, подшипник генератора выходит из строя в процессе эксплуатации.
• Нарушение правил эксплуатации и обслуживания ведет к тому, что изделие выйдет из строя.
• Внешние факторы, такие как грязь, соль и дорожная химия ведет к тому, что деталь подвержена повышенному износу.
• Плохое качество может стать причиной преждевременного выхода из строя.
• Отсутствие смазки. Смазка могла высохнуть в течение времени.

  Смазки почти не видно

Импортный или отечественный

Замена задних тормозных колодок на ВАЗ-2110 своими руками На белорусских генераторах БАТЭ на 90 ампер и японских Денсо стоят подшипники таких же размеров.

У импортных аналогов подшипников обозначение несколько другое, а именно:

• 6302-2RS;
• 6303-2RS;
• 6202-2RS;
• 6203-2RS.

На большинстве 80 амперных генераторах стоят подшипники аналогичных размеров, по крайней мере это касается отечественных. Если генератор уже меняли до вас, то можно столкнуться с тем, что установлен генератор другого производителя и стоят подшипники иных размеров. В зависимости от производителя генератора, иногда встречаются подшипники других размеров, к примеру, в довольно часто встречающемся генераторе Bosch 14V 53-98A 0124 415 038 ставятся подшипники 6003-2RS (задний) размеры которого 17×35×10 и 6303-2RS (передний), соответственно, 15×35×14. Эти же подшипники могут встретиться и в других импортных генераторах. Впрочем, встречаются варианты, где задний подшипник обозначается как 6000-2RS, а передний – 6203-2RS.

Для того чтобы точно определить размеры подшипника, его придется снять. В том случае если обозначений на подшипнике не видно, то лучше всего обратиться к профессионалам (не следует доверяться штангенциркулю).

Если с размером подшипника вы определились, то на повторный вопрос «Какие подшипники стоят на ВАЗ-2110?» напрашивается ответ – оригинальные!

Качество подшипников у разных производителей отличается, одни предпочитают ставить на свой генератор подшипники отечественных производителей, другие импортные. Этот вопрос при ремонте генератора каждый решает сам, но, выслушав многочисленные советы, некоторые автолюбители склоняются к выбору импортных. Если ориентироваться на соотношение цены и качества, многие специалисты рекомендуют DAS LAGER Germany. Но есть и другие поставщики качественных подшипников: французская компания SNR; FAG – один из ведущих в Германии; NSK – другой крупный производитель подшипников из Японии; NTN – Япония; Коуо – входит в концерн Toyota Японии; Kraft или BOSCH.

Поставляются к нам и подшипники китайских производителей, но отношение автомобилистов к генераторам и подшипникам из Поднебесной далеко не лестное. Оригинальным считается подшипник, который одобрен заводом производителем автомобиля для реализации на рынке. Обычно он соответствует тому, что поставляется (или раньше поставлялось) на конвейер. Завод изготовитель автомобиля гарантирует, что эти подшипники вас не подведут.

Если же вы рассматриваете различные варианты, то все подшипники соответствующей маркировки на первый взгляд выглядят одинаково, но, открыв упаковку, необходимо обратить внимание на маркировку, в которой обязательно, кроме обозначения самого подшипника, состоящего из цифровых и буквенных обозначений, должно быть указание на производителя и обязательно страну происхождения. В том случае, если этого нет, то вполне возможно, что это подделка. Деньги в этом случае будут потеряны не такие уж и большие (чаще всего до 100 рублей за подшипник)

А вот время и нервы вы потеряете существенно

Деньги в этом случае будут потеряны не такие уж и большие (чаще всего до 100 рублей за подшипник). А вот время и нервы вы потеряете существенно.

Инструкция по замене

Заменить подшипник генератора можно как на станции техобслуживания автомобилей, так и в гаражных условиях. Единственное условие для замены своими руками — у вас должны быть тиски, а также специальный съемник для демонтажа. Из инструментария вам понадобится стандартный слесарный инструмент, включающий в себя отвертки, гаечные ключи и молоток (автор видео о замене в гаражных условиях — канал Expert R).

Этапы

1. Сначала нужно отключить аккумулятор и демонтировать ремень ГРМ. Чтобы сделать это, при помощи ключа на 13 следует выкрутить крепежную гайку, а затем, используя ключ на 10, ослабить натяжитель, сам крепящий винт нужно выкрутить.
2. От генераторного устройства нужно отсоединить все провода, после чего с помощью ключа на 13 нужно выкрутить нижний фиксатор, вытаскиваются винты, а сам узел демонтируется.
3. После снятия приступаем к разборке механизма. Сначала выкручивает шкив, для этого используется ключ на 24, на этом этапе вам могут потребоваться тиски. Для демонтажа шкива с оси необходимо использовать съемник.
4. После снятия этого элемента производится демонтаж щеточного узла, регуляторного устройства, конденсатора, а также диодного выпрямителя. Все эти составляющие элементы расположены под пластиковой крышкой. Чтобы произвести разборку, необходимо будет открутить четыре крепежных болта, они используются для фиксации второй части корпуса. Как правило, эти болты привариваются, поэтому открутить их может быть проблематично, поэтому перед выкручиванием обработайте их жидкостью WD-40 и подождите несколько минут.
5. Когда болты будут выкручены, переднюю крышку устройства можно демонтировать — в этой крышке установлен передний подшипник. Для извлечения данного устройства придется использовать специальную оправку, причем ее диаметр должен быть немного меньше диаметра наружного кольца. Как вариант, можно использовать обрезок от трубы. Монтаж оправки производится прямо на кольцо, после чего для выбивания подшипниковой детали будет использоваться молоток.
6. Когда устройство будет извлечено, вместо него монтируется новая деталь, затем осуществляется ее запрессовка в крышку, для этого также используется оправка с молотком.
7. После выполнения этих действий осуществляется замена заднего подшипника, для этого необходимо произвести демонтаж статор. После снятия пластмассовая опора детали выталкивается наружу и извлекается с ротора. Только сделав это, вы получите доступ к подшипнику.
8. Процедура демонтажа устройства осуществляется съемником, когда деталь будет демонтирована, устанавливается новый подшипник. Только в данном случае диаметр оправки должен соответствовать размеру внутреннего кольца. При установке постарайтесь не повредить само кольцо, также во время монтажа учитывайте, что зажимать ротор в тиски ни в коем случае нельзя. Все потому, что задняя часть ротора достаточно мягкая, соответственно, из-за установки ее в тиски могут появиться задиры. А они, в свою очередь, не позволят правильно собрать узел.
9. Лучше всего для монтажа детали использовать гидравлический насос, но если его нет, то ротор при установке следует поставить на деревянную поверхность. Непосредственно на саму резьбу, на которую устанавливается шкив, необходимо накрутить любую гайку, это даст возможность дополнительно защитить резьбу от возможных повреждений.
10. Когда подшипниковый элемент будет запрессован в конструкцию, можно приступать к сборке узла. Процедура сборки осуществляется в обратном порядке.

Цена вопроса

Стоимость устройств варьируется в зависимости от производителя. В среднем цены на подшипники варьируются в районе 70-150 рублей.

Cпocoбы пpoвepки гeнepaтopa

1. Пepeд зaпycкoм двигaтeля нyжнo пpoизвecти измepeниe нaпpяжeния в элeктpичecкoй ceти aвтoмoбиля. Oбычнo этoт пoкaзaтeль нaxoдитcя в пpeдeлax 11-13 B.
2. Teпepь aвтoмoбиль зaвoдитcя, и зaмep пoвтopяeтcя. Ecли цифpы нa тaблo пocлe 30-60 c paбoты двигaтeля нe мeняютcя, тo гeнepaтop нe дaeт зapядки. Paбoтaющee ycтpoйcтвo пoвышaeт нaпpяжeниe в бopтoвoй ceти дo 14,2-14,7 B. Пpeвышeниe дaннoгo пopoгa являeтcя cвидeтeльcтвoм выxoдa из cтpoя peлe-peгyлятopa.
3. Для выяcнeния пpичины cвиcтa в мoтopнoм oтceкe, нeoбxoдимo cнaчaлa пpoвepить нaтяжeниe пpивoднoгo peмня. Ecли peмeннaя пepeдaчa ocлaблeнa, тo нyжнo выпoлнить peгyлиpoвкy. Koгдa в нeпpиятнoм шyмe peмeнь нe винoвaт, eгo нyжнo cнять co шкивa. Пocлe зaпycкa двигaтeля oтcyтcтвиe шyмa cooбщит o тoм, чтo иcтoчникoм нeпpиятныx звyкoв являeтcя гeнepaтop. Bзявшиcь pyкoй зa шкив нyжнo cдeлaть нecкoлькo cильныx вpaщeний и пpиcлyшaтьcя. Пpи быcтpoм зaмeдлeнии вpaщeния и нaличии шyмa нeoбxoдимo пpиcтyпить к cнятию ycтpoйcтвa и paзбopкe.

Принцип работы

Но такая неполадка случается крайне редко и то из-за несоблюдения условий эксплуатации генератора. Если на него попадает вода, масло, прочие жидкости, в скором времени вы получите короткое замыкание. Это мгновенное увеличение силы тока в цепи до бесконечно огромной величины.

А вот при включении зажигания напряжение подается на обмотку ротора (обмотка возбуждения). Без питания этой цепи невозможна работа всего генератора ВАЗ 2110. Когда ротор приводится в движение, вокруг него образуется магнитное поле. А это самое главное условие для работы генераторных установок.

В итоге на выходе автомобильного генератора получается напряжение, оно переменное и стабилизированное (за счет стабилизации напряжения питания обмотки ротора). Следующий этап — это выпрямление при помощи полупроводниковых диодов. В результате получается постоянное напряжение, которое фильтруется конденсатором большой емкости.
