Меняем передние тормозные колодки на Рено Логан своими руками (фото и видео)

Рено Логан: замена задних тормозных колодок

Технология установки предусматривает снятие тормозного барабана. Его демонтируют с цапфы с подшипником. Для работы потребуется специализированный съемник. Можно приобрести готовую модель или сделать приспособление самостоятельно. Заменяют детали на Рено Логан в следующем порядке:

  1. Поставить транспортное средство на ровной площадке. Под передние колеса поставить башмаки.
  2. Сорвать болты крепления колес. Это нужно сделать до поддомкрачивания. Если поднять колесо в воздух, сорвать надежно затянутые болты будет сложно.
  3. Поддомкратить заднюю часть транспортного средства. В целях безопасности устанавливают упоры. Они предотвращают падение автомобиля при соскальзывании с домкрата.
  4. Демонтировать колесо.
  5. Снять колпачок, защищающий подшипник от попадания мелких абразивных частиц. Пыльник подделывают плоской отверткой.
  6. Открутить гайку, фиксирующую подшипник на посадочном месте.
  7. Снять барабан вместе с подшипником используя специализированные съемник.
  8. Осмотреть подшипник на предмет повреждений. Если при демонтаже внутренняя обойма осталась на цапфе, потребуется заменить деталь.
  9. Демонтировать крепежи, фиксирующие тормозные колодки к кожуху. Для этого проворачивают специализированную шайбу с прорезью.
  10. Вставить плоскую отвертку между упором и нижней частью тормозной колодки.
  11. Надавливая, сместить колодки вверх.
  12. Отсоединить кронштейн крепления тросика стояночной тормозной системы.
  13. Демонтировать колодки с регулировочной пластиной и пружинами с автомобиля.
  14. Осмотреть пыльники поршня рабочего цилиндра на предмет повреждений.
  15. Снять пружины, пластину и установить их на новые колодки.

Сборку производят в обратном порядке. Перед установкой барабан очищают от загрязнений. Остатки абразивных частиц удаляют струей сжатого воздуха.

Признаки неисправности

В процессе эксплуатации элементы тормозной системы могут изнашиваться, стачиваться, что приводит к нестабильной работе. При поломке возникают следующие проблемы:

  • Рабочий ход педали тормоза увеличивается. Такая неисправность происходит из-за течи тормозной жидкости, при износе резиновых уплотнителей или шлангов. Вышедшие из строя комплектующие следует поменять. Также в системе может находиться воздух, а значит, для устранения поломки нужно прокачать гидропривод;
  • Машина стала плохо тормозить. Это может быть вызвано скоплением грязи и продуктов трения в механизме, что вызывает заклинивание колодок. Устранить неисправность можно путём промывки и прочистки деталей, а также за счёт локальной смазки отдельных узлов. В данной ситуации проблемой могут стать и заклинившие поршни, замасливание механизма, износ колодок, разрегулировка штока усилителя. Чтобы устранить причину плохой работы тормозной системы необходимо снять детали, осмотреть их и негодные сменить на исправные.

Внимание! Прежде чем купить новые комплектующие, следует узнать оригинальный каталожный код и подобрать оригинал или аналог, который будет точно соответствовать размеру заменяемой детали

  • Неполное расторможение. Возможно, требуется регулировка педали тормоза.
  • Торможение неравномерно или происходит самоторможение какого-либо колеса, без нажатия педали. Причиной может стать растянутая пружина или заедание цилиндра, смещение суппорта или ослабление его креплений, неверно выполненные регулировочные работы по настройке ручного тормоза.
  • При торможении механизмы стучат, слышен скрип и скрежет. Причина кроется в неисправности тормозных колодок. Если посторонний звук сопровождается вибрацией, и диск «ходит», то, скорее всего, это вызвано неравномерным износом диска.

Особенности тормозной системы

Как сказано выше, тормозная система Logan имеет два независимых контура, каждый из которых отличается своим устройством. Она разделяется на:

Первая отвечает за возможность торможения в любой необходимый момент движения. Вторая обеспечивает остановку транспорта на стоянке.

Интересно! В конструкцию рабочей тормозной системы Renault Logan (2006–2021 год выпуска), по заказу и в зависимости от комплектации может быть установлена антиблокировочная система (АБС), повышающая эффективность тормозов и улучшающая безопасность при движении. Она оснащается специальными датчиками, контролирующими скорость вращения колёс, и блокирует при неполадках всю тормозную систему.

Конструктивно устройство представлено в виде двух контуров гидропривода, которые по диагонали соединяют передние и задние тормозные механизмы между собой. Они отвечают каждый за свою часть:

  • Первый — за правый передний и левый задний тормоз;
  • Второй — за левый передний и правый задний.

Если работоспособность одного из контуров нарушена, находится в аварийном состоянии и не может на необходимом уровне выполнять свои функции, то автомобиль останавливается за счёт работы одного контура, который обеспечит достаточное торможение.

Важно! По желанию водителя при покупке в комплектацию может входить либо ABS, либо клапан ограничения давления. В каждом из случаев конструктивно тормозная система будет несколько отличаться

Рабочая система имеет в составе гидравлического привода вакуумный усилитель и редуктор давления задних тормозов двухконтурного типа. В неё входят следующие элементы:

  • Колёсные тормозные механизмы;
  • Педальный комплект;
  • Усилитель вакуумного типа;
  • Главный тормозной цилиндр;
  • Бачок привода;
  • При отсутствии АБС — регулятор давления тормозных механизмов задних колёс, а при наличии АБС — сам блок;
  • Соединительные трубки и шланги.

Авто оснащено подвесной педалью тормоза, где выключатель сигналов установлен в кронштейне узла. При нажатии на педаль происходит замыкание контактов. Вакуумный усилитель располагается в отсеке движка, между толкателем и основным тормозным цилиндром.

Внимание! Вакуумный цилиндр имеет неразборную конструкцию и при его неисправности придётся заменять деталь целиком. Главный тормозной цилиндр присоединён к корпусу усилителя при помощи шпилек, а сверху на нём находится бачок с запасом тормозной жидкости

На бачке нанесены отметки верхнего и нижнего допустимого уровня, а крышка оснащена датчиком, реагирующим на уменьшение объёма до минимального показателя

Главный тормозной цилиндр присоединён к корпусу усилителя при помощи шпилек, а сверху на нём находится бачок с запасом тормозной жидкости. На бачке нанесены отметки верхнего и нижнего допустимого уровня, а крышка оснащена датчиком, реагирующим на уменьшение объёма до минимального показателя.

Рекомендуем: Установка и подключение камеры заднего вида на Рено Дастер своими руками

Когда происходит нажатие на педаль тормоза, в работу вступают поршни основного цилиндра (вакуумный усилитель служит для облегчения усилия при нажатии). В системе, которая заполнена тормозной жидкостью, создаётся давление. По шлангам оно передаётся к переднему и заднему тормозному механизму, проходит через блок АБС или регулятор давления (колдун).

В схему Рено Логан входят две подсистемы для эффективной работы:

  • Тормозной механизм;
  • Привод.

За счёт первого происходит замедление движения благодаря противодействующей силе трения, влияющей на колёса. Спереди на каждое колесо устанавливается дисковый тормозной механизм, сзади стоит барабанный.

В состав дискового тормоза входит стальной подвижный диск, а также две колодки неподвижного типа, установленные в суппорте вместе с цилиндрами. Принцип работы системы заключается в том, что при торможении колодки вдавливаются в диск, который замедляет и колесо. Каждая колодка имеет накладки, которые довольно быстро изнашиваются и требуют своевременной замены.

Внимание! Толщина тормозных дисков (вентилируемых и невентилируемых) у моделей с моторами 1.4 и 1.6 — разная. Это также зависит от года выпуска авто (2006, 2007, 2008, 2009, 2021, 2021, 2021, 2021, 2021, 2020, 2021)

При выборе следует учитывать поколение и комплектацию, обращать внимание на артикул и номер, указанный на диске.

На задних колёсах — тормозной механизм барабанного типа, у которого настройка расстояния между колодками и барабаном происходит в автоматическом режиме.

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплектЗадний комплект
Logan phase 1, phase 241 06 021 92R44 06 094 15R
Logan 241 06 025 81R44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

ПроизводительПередние LoganПередние Logan 2Задние
Bosch0 986 467 7200 986 494 6610 986 487 819
TRWGDB 400GDB 2016GS 8455
BremboP 68 008P 68 059S 68 525
FerodoFDB 1781FDB 4615FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

  • Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
  • Отсоедините верхнюю пружину, стягивающую колодки.
  • Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
  • Снимите распорные планки.
  • Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Рычаг ручного тормоза нельзя трогать до окончания прокачки, чтобы зазоры между колодками и барабанами установились на положенную величину.

Видео:

(6

Какие колодки предпочесть?

Для автомобилей Logan можно найти множество сертифицированных запчастей, однако стоит ориентироваться на классическую схему «цена-качество».

Среди автовладельцев Рено популярны следующие марки колодок:

  • Fenox;
  • Mapco;
  • Bosch;
  • Delphi;
  • Finwhale.

Среди российских вариантов популярны изделия «Маркон».

Однако производитель — не единственное, на что следует обращать внимание при покупке. На Рено Логан могут быть установлены детали в трех вариациях:

  1. 200 мм, арт. 7701203979 – используются для большинства автомобилей.
  2. 200 мм, арт. 60001551409 – ими комплектуются машины, где установлена тормозная система Bosch.
  3. 180 мм, арт. 7701205758 – для машин 2005 года выпуска.

Отличие Рено Логан 2 от Рено Логан в том, что для последнего используются колодки 180 мм.

Замена задних и передних тормозных колодок на Рено Логан 1.6 своими руками (фото и видео)

Замена задних тормозных колодок на Рено Логан

Износ задних тормозных колодок на Рено Логан 1.6 происходит намного медленнее передних тормозных колодок. Изношенные запчасти можно заменить самостоятельно. Сигналом к срочному ремонту будет появление трещин, повреждение дисков. Последнее особо опасно, так как поврежденный диск может лопнуть, заблокировав колесо и спровоцировав аварийную ситуацию. Если же нет уверенности в своих силах, то лучше доверить этот процесс профессионалам — elit-avtoneva

Для замены задних тормозных колодок на Рено Логан своими руками потребуются:

  • крепкая отвертка;
  • плоскогубцы и штангенциркуль;
  • головка из прочной стали на 30;
  • аэрозольная смазка WD-40 для убирания ржавчины;
  • новые запчасти.

Последовательность замены задних тормозных колодок своими руками:

Поставить ручник в нижнее положение.

Заблокировать колёса, дополнительно подложив под них кирпичи или другие предметы.

Немного отпустить болтовое крепление, так как в поднятом состоянии сделать это будет сложно. Поставить домкрат и поднять авто на комфортную для работы высоту. Подставить под автомобиль опору, для надёжной страховки.

Снять колесо. Отвёрткой подцепить и убрать колпачок.

На фото виден весь процесс замены тормозных колодок на Рено Логан.

Сделать демонтаж тормозного диска со ступицы.

Вытащить диск полностью и тщательно почистить его от прилипших кусочков земли.

Извлечь пружину и регулятор с использованием отвёртки и пассатижей.

Убрать пружину с механизма.

При помощи пассатижей освободить колодки от пружины, находящейся сверху.

На опорах накладок отсоединить чашки с фиксирующими пружинами.

Извлечь рейку авторегулятора.

Убрать нижнюю пружину.

Отсоединить трос стояночного тормоза.

Поставить новые задние тормозные колодки и произвести пошаговый процесс сборки.

Очень важно проверять промежуток между наружными поверхностями. Оптимальная дистанция: 205,40 +/- 0,20 мм

Изменять его можно, высвободив зубчатый механизм прерывистого движения. Для этого нужно на распорной планке откручивать гайку отверткой.

Установить диск на шпильки.

Надежно зафиксировать гайкой (желательно новой) ступицу.

С другой стороны производится замена запчастей в такой же последовательности. По окончанию процесса нужно прокачать тормоз, беспрерывно надавливая на педаль. Достаточно 5-7 нажатий.

По окончанию работы нужно проверить колеса в свободном вращении и долить в бачок тормозную жидкость до установленного уровня.

Видео замены задних тормозных колодок

Замена передних тормозных колодок на Рено Логан

Для замены передних тормозных колодок на Рено Логан своими руками, необходимо выбрать ровную поверхность, чтобы автомобиль имел надежную опору, не упал и не покатился.

При извлечении поршня тормозная жидкость может начать выливаться и замарает все вокруг. Чтобы этого избежать, в начале процесса надо откачать уровень медицинским шприцем или другим подручным инструментом.

Замена передних тормозных колодок на Рено Логан своими руками невозможна без:

  • накидного (13) и гаечного (17) ключей;
  • прочной отвертки;
  • пассатижей;
  • металлической щетки;
  • жидкого ключа или химии для откручивания заржавевших гаек и болтов;
  • новых запчастей.

Последовательность замены передних тормозных колодок своими руками

Немного раскрутить гайки колеса. Поднять машину с помощью домкрата на нужную высоту. Подложить упор для надёжности, снять колесо.

С использованием отвертки необходимо отогнуть отверстие в скобе суппорта, затем опустить поршень.

Открутить ключами направляющую.

Открутить скобу суппорта.

Вытащить старые запчасти.

Убрать пружинные скобы, удерживающие накладки.

Тщательно почистить щеткой весь механизм.

Поставить новые передние тормозные колодки.

Если поршень цилиндра мешается, то его можно утопить поглубже пассатижами.

Закрепить фиксирующие пружины.

Закончить работу, опустив скобу суппорта на место. Не забыть затянуть гайку на направляющей

Инструменты и материалы, которые понадобятся для работы

  • Домкрат;
  • Баллонный ключ на «17» или торцевая головка на «17»;
  • Вороток;
  • Торцевая головка на «18» или ключ комбинированный на «18»;
  • Трещоточная головка;
  • Небольшой отрезок веревки или кусок проволоки;
  • Молоток;
  • Бита Torx T40;
  • Щетка по металлу;
  • Медная аэрозольная смазка;
  • Новые тормозные диски.

Процесс замены на Рено Логан

  1. Баллонным ключом или торцевой головкой на «17» с воротком ослабить болты крепления колеса. А какой радиус шин лучше выбрать, , как вы считаете?
  2. Приготовить домкрат.

Я рекомендую использовать гидравлический домкрат, вместо заводского

Вывесить переднюю ось автомобиля с помощью домкрата.

Вывешиваем переднюю часть автомобиля

Выкрутить колесные болты и снять колесо.

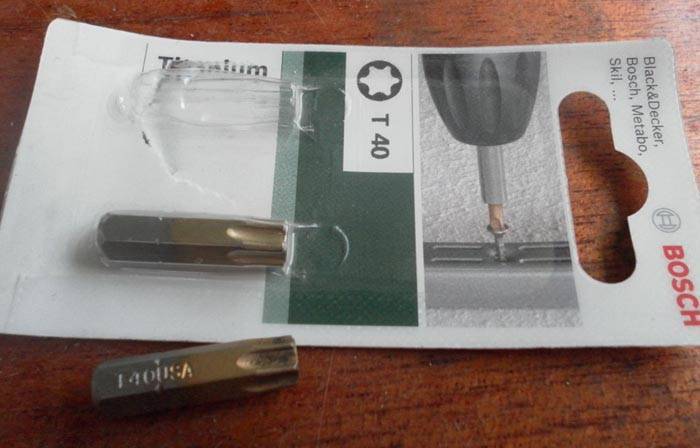

Пришлось покупать такую биту, у меня в наборе её не оказалось

Будьте аккуратны, очень легко сорвать

Снять и по желанию заменить передние тормозные колодки (подробно о выборе передних тормозных колодок)
Снять диск. Обычно это бывает очень непросто сделать − из-за того, что в процессе работы диск нагревается, со временем он «прикипает» к ступице. Если диск не снимается, нужно осторожно постучать по месту крепления его к ступице молотком и вновь попытаться снять диск. Если таким образом снять диск не удается, то необходимо вкрутить болты крепления суппорта на свои места и осторожно их затягивать. По мере затяжки болты будут упираться в поверхность диска с обратной стороны и «выдавливать» его.

Готово. Дальше одеваем суппорт!

Произвести сборку в обратном порядке – установить на место тормозной суппорт и колесо.

Советы и замечания

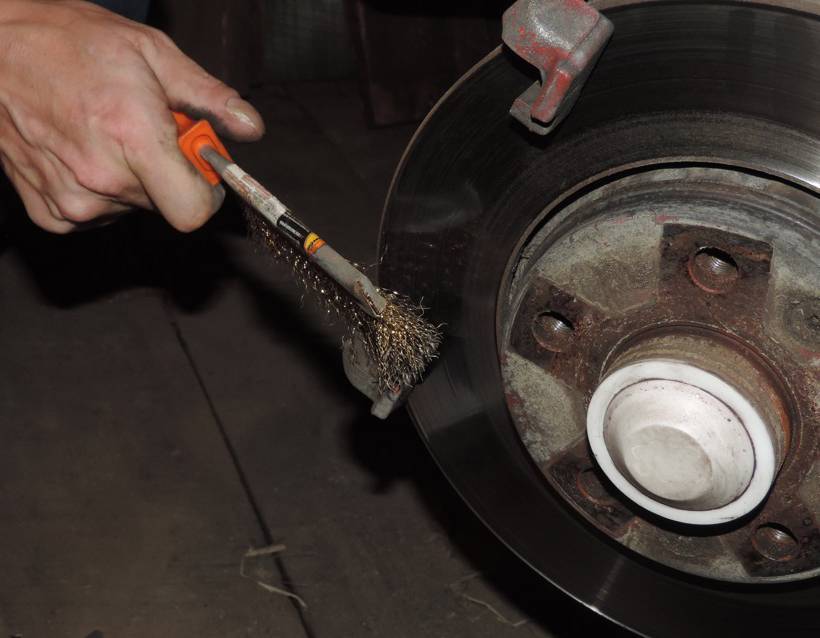

  1. Как уже было сказано, на посадочную поверхность ступицы в обязательном порядке необходимо нанести смазку, чтобы обеспечить плотную посадку на ступицу, что обеспечит уменьшение вибраций и предотвратит «прикипание» диска. Последнее сильно облегчит его снятие в следующий раз.
  2. Иногда бывает непросто снять суппорт с диска из-за того, что тормозные колодки упираются в диск. Для решения этой задачи нужно с помощью отвертки немного утопить рабочий тормозной цилиндр (при замене передних тормозных колодок эту операцию в любом случае придется делать, чтобы извлечь колодки из суппорта). После сборки перед началом движения на заведенном двигателе требуется несколько раз нажать на тормозную педаль, чтобы подвести колодки к диску.
  3. При замене тормозных дисков настоятельно рекомендуется одновременно заменить тормозные колодки, иначе придется мириться с процессом притирания поверхности старых колодок к новому диску. В этом случае перед демонтажем тормозного суппорта необходимо сначала вынуть старые тормозные колодки и зачистить посадочные места колодок щеткой по металлу. Одновременно можно произвести профилактическую чистку и смазку направляющих тормозного суппорта.

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

Убедитесь, что не пришло время производить замену передних тормозных колодок. Инструкция по замене передних тормозных колодок расположена в этой статье: Замена передних тормозных колодок на рено логан

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

Съемник заднего тормозного барабана своими руками logan

Рено Логан/Renault Logan как снять барабаны

Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

С помощью подобного механизма, время снятия заметно уменьшится.

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

При установленном износе барабана, его нужно поменять.

Меняем передние колодки на Рено Логан фото

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

  • 1 — винт крепления корпуса цилиндра к суппорту
  • 2 — корпус колесного цилиндра
  • 3 — штуцер прокачки гидропривода тормозов
  • 4 — болт крепления скобы к направляющему пальцу
  • 5 — направляющий палец
  • 6 — щит тормозного механизма
  • 7 — диск тормозного механизма
  • 8 — чехол направляющего пальца
  • 9 — направляющая колодок
  • 10 — суппорт
  • 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
