Меняем передние стойки (амортизаторы) на Лада Калина своими руками

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

  • Стандартный набор ключей, шестигранников, головок с воротками и штангами;
  • Домкрат;
  • Съемник рулевых наконечников;
  • Стяжки для пружин;
  • Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

  1. Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
  2. Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
  3. Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
  4. После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
  5. Откручиваем крепление шаровой опоры рычага к стойке;
  6. При помощи съемника выпрессовываем наконечник рулевой тяги;
  7. Полностью выкручиваем гайку крепления привода к ступице;
  8. Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
  9. Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
  10. Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
  11. Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
  12. Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
  13. Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
  14. Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
  15. Ставим новую опору и накручиваем до упора гайку крепления штока;
  16. Снимаем стяжки, постоянно контролируя положение концов пружины;
  17. Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы. Также читайте про другие причины вибрации автомобиля

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

ВАЖНО!

Примите эту информацию обязательной к исполнению! После того, как вы провели работы по установке новых передних стоек на Лада Калина, вам следует незамедлительно посетить станцию технического осмотра автомобиля, для проведения работ по развал-схождению автомобиля, так как во время работ все углы, установленные ранее были нарушены. Пренебрежение этому, может вызвать не только быстрый и неравномерный износ шин и механизмов, но и привести к дорожно-транспортному происшествию.

Снимаем и ремонтируем амортизационную стойку при износе верхней опоры, подшипника, пружины и самой телескопической стойки.

Телескопическая стойка не ремонтируется – подлежит замене.

Для снятия и установки понадобятся ключи на 13, 17, 19, головка на 19.

Работу лучше всего выполнять на подъемнике, но можно выполнять на ровной площадке, используя домкрат и страховочную подставку.

Желательно заменять обои стойки, если даже неисправна только одна.

Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса. Ослабьте болты крепления переднего колеса.

Приподнимите домкратом переднюю, часть автомобиля и снимите колесо.

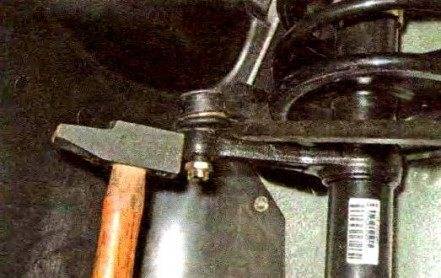

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Для этого:

— поворачиваем руль до упора в сторону противоположную отсоединяемому наконечнику;

— разгибаем и вынимаем шплинт

Накидным ключом на 19 отворачиваем не полностью гайку крепления шарового пальца.

Вставив монтажную лопатку между поворотным рычагом и наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага, выпрессовываем шаровой палец из рычага.

Можно эту операцию выполнять с помощью съемника.

Окончательно отворачиваем гайку крепления шарового пальца..

и выводим шаровой палец из отверстия поворотного рычага

Если снимаете стойку для разборки, ослабьте затяжку гайки штока амортизатора специальным приспособлением или накидным ключом на 22 мм, удерживая шток рожковым ключом на 9 мм.

Накидным ключом на 13 мм ослабляем затяжку трех гаек крепления верхней опоры стойки к кузову автомобиля.

Чтобы минимизировать нарушение угла развала передних колес, кернером или краской наносим метки на болт верхнего крепления поворотного кулака и на кронштейн стойки.

Торцовым ключом на 17 ми отворачиваем гайки болтов верхнего и нижнего крепления поворотного кулака к стойке, удерживая болты от проворачивания накидным ключом на 17 мм.

Снимаем с болтов шайбы (шайба верхнего болта эксцентриковая) и вынимаем болты

Отверткой или монтажной лопаткой выводим поворотный кулак из зацепления с кронштейном стойки

Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима заме­на верхней опоры, подшипника, пру­жины, телескопической стойки. Телескопическая стойка — нераз­борная и ремонту не подлежит. Работу выполняем на смотровой ка­наве или эстакаде, но можно обой­тись и ровной площадкой. Существуют два варианта демонта­жа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управ­ляемых колес, второй способ — с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Теле­скопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ос­лабляя гайки нижнего и верхнего (ре­гулировочного) болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник руле­вой тяги от поворотного рычага амор­тизаторной стойки (см. «Замена на­ружного наконечника рулевой тяги»), шаровую опору от поворотно­го кулака (см. «Снятие шаровой опо­ры»), вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок со скобой (см. «Замена диска тормозного механизма переднего ко­леса»).

Подвязываем скобу к кронштей­ну шланга тормозного механиз­ма, следя за тем, чтобы шланг не был натянут. Если стойку предполагается разби­рать.

. ключом «на 22» ослабляем за­тяжку гайки штока, удерживая шток от проворачивания ключом «на 9».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову.

. и снимаем амортизаторную стойку вместе с поворотным ку­лаком. Для снятия амортизаторной стойки вторым способом отсоединяем на­конечник рулевой тяги от поворот­ного рычага амортизаторной стойки (см. «Замена наружного наконечни­ка рулевой тяги») и шланг тормозного механизма переднего колеса от кронштейна на стойке (см. «Замена шланга тормозного ме­ханизма переднего колеса»).

Кернером или краской помечаем расположение регулировочного болта. При этом способе после сборки, от­клонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 17» отворачиваем гайки болтов крепления стойки к поворотному кулаку, удерживая болты ключом того же размера. Вынимаем или выбиваем болты.

Так выглядят верхний болт и шай­ба для регулировки развала колес.

Выводим поворотный кулак из кронштейна стойки. Отвернув гайки крепления верхней опоры, как было показано выше..

. снимаем амортизаторную стойку.

Зажимаем стойку в тиски и уста­навливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацеп­ляли четыре витка пружины. Равномерно вращая винты стяжек, сжимаем пружину После того как пружина перестанет давить на опорные чашки.

. ключом «на 22» отворачиваем гайку штока.

Снимаем ограничитель хода от­боя верхней опоры.

Снимаем верхнюю опору.

Снимаем защитное кольцо под­шипника.

Снимаем ограничитель хода сжа­тия верхней опоры.

Снимаем верхнюю чашку пружи­ны в сборе с подшипником и про­кладкой пружины.

Снимаем подшипник с верхней чашки.

Разъединяем прокладку пружи­ны и верхнюю чашку.

Снимаем верхнее кольцо под­шипника.

Снимаем пружину со стяжками. . и буфер хода сжатия амортиза-торной стойки с защитным чехлом. Собираем и устанавливаем аморти-заторную стойку в обратной после­довательности. При этом отбортовку защитного кожуха вставляем в коль­цевую канавку буфера хода сжатия

Пружину устанавливаем так, что­бы нижний виток пружины упи­рался в выступ нижней опоры пружины.

Верхнюю чашку пружины с про­кладкой устанавливаем так, чтобы верхний виток пружины упирался в выступ прокладки пружины.

При сборке подшипника верхней опоры закладываем в него пла­стичную смазку. Головку регулировочного болта верх­него крепления поворотного кулака к амортизаторной стойке устанавли­ваем в прежнее положение по ранее нанесенным меткам

При работе со сжатой пружиной сле­дует соблюдать особую осторожность. После установки амортизаторной стойки углы установки колес отрегу­лируйте на СТО

Выбор

Разбор стойки

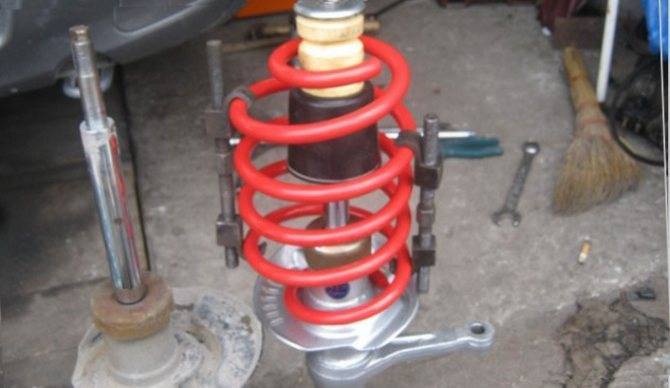

Для разборки стойки понадобятся стяжки, лучшим вариантом будут усиленные с двумя захватами с каждой стороны.

Процедура отделения пружины от стойки осуществляется на зажатой в тисках детали. Порядок действий следующий:

  1. Установить напротив друг друга 2 стяжки пружины. Фиксировать нужно в положении, чтобы они сцепляли 4 нити.

  2. Равномерными вращениями винтов стяжек сжать пружину.
  3. После снятия нагрузки на опорную чашку, ключом на 22 отвернуть гайку, фиксирующую шток.

  4. Удалить ограничитель хода отбойника.
  5. Удалить верхнюю опору и кольцо предохраняющее подшипник.

  6. Удалить ограничитель хода сжатия.
  7. Удалить верхнюю чашку пружины, подшипник и прокладку.
  8. Удалить подшипник.
  9. Разъединить прокладку пружины и верхнюю чашку.
  10. Удалить верхнее кольцо подшипника.
  11. Удалить пружину вместе со стяжками.

  12. Удалить буфер сжатия и защитный чехол.

На видео ниже показано, как самостоятельно перебрать стойку:

Некоторые нюансы

Сборка осуществляется в порядке обратном снятию. Однако, следует соблюдать некоторые нюансы:

Прежде чем собирать стойку, нужно убедиться в отсутствии провалов, рывков и посторонних звуков в работе амортизатора. При их обнаружении деталь подлежит замене.
Пружины, как и стойки меняются на обеих сторонах

При покупке новых, обратите внимание на класс (указывается краской на одном из витков) он должен быть одинаковым, как справа, так и слева.
Монтаж пружин осуществляется в одном положении: нижний виток должен упереться в выступ нижнего опорника. Верхний должен упираться в соответствующий выступ прокладки. Для установки головки регулировочного болта верхнего крепления поворотного кулака следует воспользоваться метками.
Перед установкой подшипника желательно смазать его литолом.
После полной сборки рекомендуется проверить развал-схождение.

Для установки головки регулировочного болта верхнего крепления поворотного кулака следует воспользоваться метками.
Перед установкой подшипника желательно смазать его литолом.
После полной сборки рекомендуется проверить развал-схождение.

Видео: «Ремонт и настройка амортизаторов»

Снимаем и ремонтируем амортизационную стойку при износе верхней опоры, подшипника, пружины и самой телескопической стойки.

Телескопическая стойка не ремонтируется – подлежит замене.

Для снятия и установки понадобятся ключи на 13, 17, 19, головка на 19.

Работу лучше всего выполнять на подъемнике, но можно выполнять на ровной площадке, используя домкрат и страховочную подставку.

Желательно заменять обои стойки, если даже неисправна только одна.

Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

Ослабьте болты крепления переднего колеса.

Приподнимите домкратом переднюю, часть автомобиля и снимите колесо.

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Для этого:

— поворачиваем руль до упора в сторону противоположную отсоединяемому наконечнику;

— разгибаем и вынимаем шплинт

— накидным ключом на 19 отворачиваем не полностью гайку крепления шарового пальца

Вставив монтажную лопатку между поворотным рычагом и наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага, выпрессовываем шаровой палец из рычага.

Можно эту операцию выполнять с помощью съемника.

Окончательно отворачиваем гайку крепления шарового пальца

Выводим шаровой палец из отверстия поворотного рычага.

Если снимаете стойку для разборки, ослабьте затяжку гайки штока амортизатора специальным приспособлением или накидным ключом на 22 мм, удерживая шток рожковым ключом на 9 мм

Накидным ключом на 13 мм ослабляем затяжку трех гаек крепления верхней опоры стойки к кузову автомобиля.

Чтобы минимизировать нарушение угла развала передних колес, кернером или краской наносим метки на болт верхнего крепления поворотного кулака и на кронштейн стойки.

Торцовым ключом на 17 ми отворачиваем гайки болтов верхнего и нижнего крепления поворотного кулака к стойке, удерживая болты от проворачивания накидным ключом на 17 мм.

Снимаем с болтов шайбы (шайба верхнего болта эксцентриковая) и вынимаем болты

Покажем, как своими руками произвести замену передних стоек на автомобиле Лада Калина, ВАЗ 1118. Также вы попутно увидите как происходит замена верхней опоры, пыльника, отбойника, подшипника опоры.

Как определить неисправность

Вас тревожат какие-то непонятные звуки в ходовой? На ходу отчетливо слышен ее стук? Значит, вам необходимо срочно оценить состояние подвески, поскольку не исключено, что вам пришлось столкнуться с:

  • повреждением подшипника;
  • повреждением прокладки.

Причин отказа опорных подшипников может быть много, и они одинаковы для подавляющего большинства автомобилей, в том числе и для Лады Калина. В первую очередь речь идет о таких проблемах, как:

  1. Износ элемента (как правило, ресурс опорных подшипников на Ладу Калина рассчитан на 50 000 – 100 000 км).
  2. Попадание внутрь грязи и пыли, что весьма актуально для большинства наших регионов, в которых дороги практически отсутствуют.
  3. Повреждение из-за чрезмерной нагрузки на амортизатор.
  4. Поломка из-за повреждения непосредственно амортизатора.

Определить наличие поломки опорного подшипника достаточно просто. Для этого нужно открыть капот авто, снять «стакан» и слегка раскачать переднюю часть автомобиля. Характерный звук и появление вибрации будут свидетельствовать о том, что вам необходима срочная замена 1 или 2 передних опорных подшипников. Разумеется, лучше не доводить до греха и устанавливать новые комплектующие хотя бы раз в 50 000 – 70 000 километров (в зависимости от интенсивности использования вашей Калины). Если стук все же появился – игнорировать его ни в коем случае нельзя, поскольку новая стойка обойдется вам в 4 – 10 раз дороже, чем смена подшипника, средняя цена которого составляет 300 рублей. Стоимость работы на СТО также будет стоить не дешевле 500 рублей. Если произвести замену самостоятельно и своевременно, вы сможете неплохо сэкономить, тем более что в процедуре нет ничего сложного. Далее поговорим о том, как поменять опорный подшипник на авто Лада Калина без обращения к специалистам.

Как определить неисправность амортизаторов

Нередко следы масла появляются и со временем пропадают, а потом, когда водитель замечает потерю управляемости, стойка вновь становится сухой. Чтобы определить ее исправность, нужно взяться за крышу машины и попробовать сильно раскачать.

Исправные амортизаторы должны остановить кузов уже на второй раскачке. Если машина продолжает качаться, то стойки нужно заменить.

Диагностировать неисправность нужно при первых признаках. Существует несколько симптомов, указывающих на поломку амортизаторов:

  • Стук при езде или посторонние звуки в подвеске. Такая проблема возникает крайне редко. Как правило, это подразумевает разрушение внутри корпуса стойки и шток начинает просто бить о корпус, издавая неприятные стуки. Такой звук будет проявляться при проезде, как больших, так и малых неровностей и будет преследовать автовладельца при любой раскачке автомобиля.
  • Ухудшение управляемости. Самый опасный и явный признак поломки амортизаторов. Как известно, стойки нужны для гашения колебаний кузова, возникающих при работе пружин подвески. Если эти колебания не загасить, то машина начинает сильно раскачиваться на большой скорости и колеса могут кратковременно потерять сцепление с дорожным покрытием. Стоит отметить, что неисправность эта довольно опасна.
  • Подтеки на корпусе стойки. Ухудшение управляемости происходит из-за внутренних повреждений амортизатора и его разгерметизации. На стойке могут появляться следы вытекающего масла, которое является основным амортизирующим компонентом данной детали.

Если все таки причина стука на Калине в амортизаторах, тогда следует правильно подобрать новые запчасти. Даже не пытайтесь их восстанавливать, делать это нецелесообразно, трудозатратно и дорого.

Руководство по сборке новых частей в элемент подвески

В самом начале на шток подвески необходимо одеть отбойник, который идет вместе с пыльником.

Если вы собираетесь установить новые пружины, то первоначально их нужно стянуть так же, как и старые. После того как пружины стянуты, ставим их на место. При этом нужно следить, чтобы пружина попала в специальное углубление.

Установив пружину, надо подготовить опору с подшипником. Для этого в опору вставляем подшипник.

На подшипник сверху устанавливается специальный фланец и наверх фланца уплотнительная резинка.

Собранный элемент монтируем на шток подвески и затягиваем фиксирующую гайку.

При закручивании гайки следует контролировать шток, чтобы тот не провернулся. Должно получиться так, что верхний виток пружин полностью укладывается на уплотнительную резинку. Таким образом, проводится сборка передней подвески Лада Калина.

После того окончания сборки следует снять с пружины элементы стяжки

Важно найти маркировочные стрелки на проставке, которые указывают направления движения машины. Теперь вставляем всю стойку в сборе в стакан. После попадания трех болтов в отверстия накручиваем сверху гайки

Далее следует самый кропотливый процесс попадания стойки в поворотный кулак. После этого все закручиваем и затягиваем до конца. Замена передних стоек Калина процесс не очень сложный, если делать все правильно и нужной последовательности. Когда вы возьметесь за переборку подвески со второй стороны, то все получится уже гораздо быстрее. И в конце в обязательном порядке после окончания работ с заменой элементов передней подвески необходимо провести процедуру по регулированию схождения-развала. Данную процедуру очень быстро и качественно проведут в автосервисе. Провести это самому без навыков довольно сложно и можно сделать только хуже. Отправляться в автосервис лучше всего сразу после окончания работ по замене подвесочных элементов. Если вы затяните с этим, то, скорее всего, придется менять еще и шины. Износ шин — это не самое страшное, но так как при переустановке стойки подвески нарушаются все углы, то при повороте можно попасть в аварию

После попадания трех болтов в отверстия накручиваем сверху гайки. Далее следует самый кропотливый процесс попадания стойки в поворотный кулак. После этого все закручиваем и затягиваем до конца. Замена передних стоек Калина процесс не очень сложный, если делать все правильно и нужной последовательности. Когда вы возьметесь за переборку подвески со второй стороны, то все получится уже гораздо быстрее. И в конце в обязательном порядке после окончания работ с заменой элементов передней подвески необходимо провести процедуру по регулированию схождения-развала. Данную процедуру очень быстро и качественно проведут в автосервисе. Провести это самому без навыков довольно сложно и можно сделать только хуже. Отправляться в автосервис лучше всего сразу после окончания работ по замене подвесочных элементов. Если вы затяните с этим, то, скорее всего, придется менять еще и шины. Износ шин — это не самое страшное, но так как при переустановке стойки подвески нарушаются все углы, то при повороте можно попасть в аварию.

Причины посторонних звуков в ходовой

Стуки и скрипы, доносящиеся от передней подвески, являются прямым свидетельством появления поломок ее элементов. Заметим, что подвеска кормы напоминает о себе неисправностями существенно реже. Она конструктивно проще, а ее основным элементом является балка кручения, которая удерживается продольными рычагами на кузове и соединена в одну систему с амортизационными стойками.

Для конкретизации неисправности следует прибегнуть к визуальному осмотру элементов подвески. В большинстве случаев данная практика приносит свои плоды, и выявленная изношенная деталь подвергается замене. Бывают случаи невозможности самостоятельно определить поломку визуальным способом. Здесь потребуется обратиться в сервис для более тщательного диагностирования. Как пример, таким случаем может оказаться стук штока внутри амортизационной стойки.

Вернемся к осмотру. Для этого автомобиль Лада Калина следует вывесить подъемным устройством или расположить над ямой. В этом случае потребуется запастись домкратом для поочередного вывешивания каждой из сторон авто. Во время диагностирования каждый элемент ходовой проверяется в индивидуальном порядке. Осматриваются резинометаллические вкладыши рычагов и стоек стабилизатора, целостность пыльников шаровых опор и рулевых наконечников

Также внимание уделяется стойкам. Их осматривают на предмет отсутствия подтеков жидкости и наличия целостности пыльников с отбойниками. Когда присутствует факт нарушения целостности указанных компонентов, а также если при воздействии на шаровой шарнир рычага или наконечника монтировкой они издают характерный металлический звук, то им срочно требуется замена

Когда присутствует факт нарушения целостности указанных компонентов, а также если при воздействии на шаровой шарнир рычага или наконечника монтировкой они издают характерный металлический звук, то им срочно требуется замена.

Заднюю подвеску диагностировать намного быстрей. В ней нет стольких шарнирных соединений в сравнении с ходовой частью передка. Осмотр заключается в оценке состояния стоек

Также во время этого мероприятия рекомендуется обратить внимание на состояние подвесок глушителя. Иногда болтающаяся труба системы выхлопа способна воспроизводить стуки о кузов и компоненты подвески, вводя владельца в заблуждение
