Замена и снятие форсунок на ВАЗ-2112: фото и видео

Чистка форсунок, как чистят форсунки без снятия

Стоит сказать, что чистка форсунок без их демонтажа с автомобиля — это не полноценное мытье, а всего лишь профилактические меры. В большинстве случаев данное мероприятие помогает, однако результаты только прогнозируемые, а эффект может быть кратковременным, поскольку сети не демонтировались и отсутствует визуальный контроль работы, а также проверка баланса производительности, однако тем не менее данный метод работает.

Кроме того, после такой очистки свечи сразу приходят в негодность, в результате чего желательно осуществлять данное мероприятие на запасных свечах, которые уже отработали свое. На СТО этот процесс выглядит следующим образом:

Подключается конструкция (самодельная или приобретенная) для подачи давления.
Давление повышается до 3.2 а class=»aligncenter» width=»960″ height=»574″
Мотор запускается на десять минут, после чего еще десять минут ему дают постоять.
Далее опять заводят силовой агрегат и, подгазовывая, сжигают весь очиститель. Запах выхлопа, при работе, напоминает запах шашлыка.
Меняются свечи, которые покрылись нагаром. Вся процедура длится примерно час.

Как самостоятельно промыть форсунки без демонтажа при помощи подручных средств:

Гофру воздухозабора необходимо отсоединить от ресивера.
В рампе следует сбросить давление.
Далее нужно отсоединить от рампы топливопровод.
Затем берем очиститель карбюратора и набрызгиваем в рампу.
К рампе подсоединяем шланг насоса (электрического, ножного, ручного) или соединяем баллон очистителя и рампу шлангом.
Далее накачиваем давление не меньше 2 а class=»aligncenter» width=»536″ height=»357″
Теперь нужно вставить в гнездо форсунки подготовленный разъем с проводами.
Теперь несколько раз на форсунку кратковременно подаем питание.
Подсоединяем следующую форсунку.
Процесс повторяем для каждой форсунки.
Чистим, пока не кончится баллон с очистителем.
Отсоединяем от рампы шланг.
Закрываем капот и оставляем автомобиль до утра для проветривания/просыхания.
Утром подсоединяем воздушную и топливную магистраль.

Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;

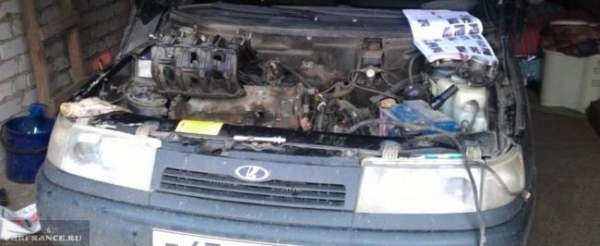

Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;
Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;
Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Демонтировав элементы, обязательно закройте посадочные места, дабы избежать попадания мусора и прочих предметов, а сами форсунки разместите на столе или полу, предварительно постелив сухую ветошь.

Тут уже решайте, менять или чистить элементы топливной системы. Если требуется замена, на место старых форсунок установите новые, и выполните процедуру сборки.

Очистка

Тут действуйте следующим образом.

Снимите резиновые кольца с форсунок, а когда чистка закончится, поставьте на их место новые уплотнители.
Процесс чистки следует начинать с сопел, на которых формируются различные отложения по мере эксплуатации авто.
Не забудьте тщательно зачистить воронкообразные поверхности, где накапливаются смолистые отложения.
Следующий шаг — это каналы подачи смеси топлива.
Чтобы открыть электромагнитный клапан для подачи горючего, придется обмануть устройство источником питания на 5-7 В.
Некоторые используют стабилизируемые источники напряжения, зарядки от телефонов или даже аккумулятор машины. В случае использования АКБ подачу напряжения следует выполнить через лампочку. Она будет играть роль демпфера тока. Иначе вы рискуете сжечь обмотку.
Электричество подается по двум проводам, в разрыв одного из которых устанавливается кнопка. Она будет замыкать и размыкать сеть. Так создается имитация работы форсунки в двигателе за счет воздействия импульсного электрического заряда.
Подавать очищающую жидкость для очистки форсунок можно через баллончик со средством для чистки карбюраторов. Не дорого и эффективно, даже получше специализированной химии.
Обязательно герметично соедините баллон и форсунку резиновой трубкой, хомутами и любыми другими средствами.
Все готово? Можно тогда подавать электричество, чтобы форсунка открывалась. Параллельно нажимайте на кнопку баллончика со средством для очистки.

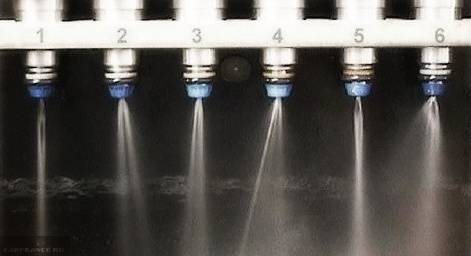

Вскоре факел струи жидкости, который будет выходить через распылитель топлива форсунки, изменит свое «корявое» направление, и станет равномерно выходить из сопла. Это говорит о том, что вы удалили весь нагар.

Самодельный прибор для очистки

Прежде чем ставить очищенную форсунку на место, проверьте ее реальное состояние.

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

нет видимых деформаций на корпусе;
форсунка ещё не выработала свой ресурс;
автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Как продуть и прочистить маслоформунки

На автомобилях десятого семейства чистка форсунок может понадобиться уже после 40–50 тысяч километров пробега. При этом лучше всего выполнять процедуру своими руками, так как всегда можно самому наблюдать истинное состояние мотора и его элементов, к тому же сэкономить солидную сумму на услугах СТО.

Многие водители предпочитают использовать самый простой способ очистки форсунок — присадки в топливо. Специальные жидкости вместе с бензином заливаются в бак и проходят по всем элементам топливной системы, очищая их. Такая мера обоснована для новых автомобилей, в которых степень загрязнения находится на минимальном уровне. Но качественно очистить форсунки и другие элементы системы присадки не смогут.

Видео: простой способ прочистки форсунок с помощью ремкомплекта

Самое важное снимаем корпус воздушного фильтра, датчик массового расхода воздуха (ДМРВ – прим.) и патрубок.
Затем необходимо сбросить давление в топливной системе. Если вы поставили цель не мучиться, и проделать эту работу проще, подкладываем под патрубки тряпку и приоткручиваем соединения

Таким образом давление сбросится быстро, а остатки бензина вытекут на тряпку.

При использовании двух ключей отворачиваем топливопровод.

Колодка питания отсоединена.

Как снять форсунки ваз 2112 16 клапанов.

Уберите открученные болты в надёжное место.

Чтобы убрать рампу, придётся приложить усилие.

Когда топливная рампа снята, проводим работы по демонтажу конкретной форсунки:

Дефектация форсунок

Прежде всего, автомобиль нужно установить на удобной для работы площадке. Дефектация форсунки производится элементарным её включением. С помощью рычага подрулевого переключателя необходимо включить стелоочиститеть ВАЗ и понаблюдать за работой форсунка.

Перечень неполадок в работе форсунок омывателя

Омывающая жидкость вообще не поступает через сопло форсунки.
Напор омывающей жидкости очень слабый.
Струя, подаваемой жидкости, направлена в сторону и не обеспечивает полноценной очистки ветрового стекла.
Вышел из строя насос, подающий омывающую жидкость или его двигатель.
Повреждена трубка подачи омывающей жидкости.
Форсунка имеет механические повреждения.
Сопло форсунки забито инородным материалом.
Нарушена регулировка форсунки.

Причины неполадок

Внимание: Для того чтобы быстрее определить тот участок, где находится дефект, рекомендуется отсоединить трубку подачи омывающей жидкости от форсунки и включить омыватель. Если напор подачи жидкости в норме, значит, вся проблема находится в форсунке

Промывка форсунок на двигателе

Это в первую очередь намного быстрее, но с другой стороны результат не всегда является действенным. Однако, как заявляют владельцы автомобилей ВАЗ-2112, в некоторых случаях, это действительно помогает.

Процесс выполнения работ

К системе по аналогии описанной ранее подключают компрессор, который способен поднять давление в рампе до 3,2 атмосфер. Параллельно ему подключаем очиститель в ёмкости не менее 1 литра. (Чаще всего используют специальные очистители форсунок в металлических ёмкостях – прим.).
Далее запускаем мотор, и даём поработать ему 10 минут, после чего останавливаем и даём отдохнуть столько же.
Затем снова заводим и путём перегазовок, пропускаем сквозь форсунки весь литр жидкости.
Когда двигатель заглохнет, меняем свечи зажигания, которые покроются нагаром.

Весь процесс работ таким образом не должен превышать один час.

К слову, подобные работы способны привести в негодность свечи зажигания, поэтому чистку форсунок на двигателе проводите на старых, либо на запасных свечах. Или же подгадайте момент, когда вы будете менять свечи. О выборе свечей на 16-ти клапанные двигатели мы уже рассказывали.

Как Снять Форсунки Ваз 2112 16 Клапанов

Замена и снятие форсунок на клапанах ВАЗ-2112 16 самостоятельно

Форсунка в автомобиле, пожалуй, самый важный элемент топливной системы. Ведь при отсутствии двигателя результат будет невозможен.

На видео ниже подробно описано, как снять форсунки на 16-клапанном двигателе ВАЗ-2112:

Замена 16 клапанных форсунок

На заводе-изготовителе ВАЗ-2112 был оснащен форсунками Bosch и Siemens, (предпочтительно Bosch 0 280 158 996. прибл.) Ресурс, который находится в пределах 50000 км до первой обработки.

Пошаговая процедура

Самое главное. снять корпус воздушного фильтра, датчик массового расхода воздуха (DMRV. прим.) И патрубок.
Затем необходимо сбросить давление в топливной системе. Если вы стремитесь не страдать и облегчить эту работу, мы подкладываем ткань под насадки и откручиваем соединение. Таким образом, давление будет быстро сбрасываться, и бензин будет вытекать на ткань.

Используя две клавиши, мы отключаем топливопровод.

Панель питания выключена.

Как снять клапанные форсунки ваз 2112 16.

Удалите болты в безопасном месте.

Необходимо приложить усилия для снятия рампы.

Когда топливная рампа снята, мы проводим работы по демонтажу конкретной форсунки:

в качестве взлетать и промойте форсунки на шестнадцати клапанах двигателя ВАЗ 2110.

Отчет о захвате видео сопла из машины ВАЗ 2110. 2112 год, двигатель 1.5 16 клапанов. Также способ очистки насадки.

Снимите шнур питания с сопла, сдвинув устройство.

Прокладки снимаются по очереди.

Замена или чистка?

Чтобы понять, что делать с насадкой, заменить ее или просто почистить, лучше диагностировать их на специальной подставке. В таких условиях его можно проверить при различных давлениях и визуально увидеть, насколько плотно он закрывается и нюхает ли он.

Если необходимо заменить какое-либо из сопел, следует приобрести новое с точно таким же артикулом, что и старое. Также, при установке чистых форсунок, замените все кольца (примерно 2 штуки на каждую форсунку).

Установка строго в обратном порядке, аналогично порядку удаления.

Видео чистки форсунок

Предупреждение! При работе с форсунками соблюдайте все меры пожарной безопасности, так как пары бензина являются легковоспламеняющимися и являются источником высокого риска возгорания.

Что такое насадка?

форсунка, Это специальный механический распылитель, расположенный в «головке» двигателя, через который топливо подается в цилиндры под высоким давлением.

Сопло коксовая насадка. в этом случае увеличивается расход топлива, снижается динамика автомобиля, затрудняется запуск двигателя при отрицательной температуре окружающей среды. В противном случае нет никаких различий.
Клапан форсунки не плотно закрывается (Форсунка форсунки. прим.). возможное увеличение расхода топлива, «тройной» и повышенный детонации (о проверке датчика детонации здесь), неустойчивый холостой ход.
Клапан замерзает. двигатель троит. Для диагностики отключите электропитание каждого сопла по очереди при работающем двигателе. На нерабочей форсунке не будет наблюдаться никаких изменений в работе двигателя, и на рабочей форсунке произойдет падение скорости.

Автосервис Автомастер Ставрополь

Авторемонт. Техобслуживание. СТО. ул. Гризодубовой, 53, №115, тел. 8-918-770-02-02

Ремонт автомобилей главная
Ремонт ходовой
Развал — схождение
Чистка инжектора
Чистка карбюратора
Компьютерная диагностика
Ремонт двигателя
Ремонт КПП
Замена стекол
Сварочные работы
Статьи
Осцилограф
Видео
Ремонт генератора, стартера.
Фотографии

Чистка инжектора ваз 2110.

Чистка инжектора ВАЗ 2110.

Принцип работы инжектора, примерно одинаковый для всех автомобилей. Есть небольшое отличие, влияющее на расход топлива. Автомобили ВАЗ, имеющие ДИС систему зажигания, отличаются от двигатели с индивидуальными катушками зажигания.

Модуль, или катушка зажигания на 4 цилиндра, подает искру сразу в 2 поршня. Одновременно подается искра в 1 и 4 цилиндр и Аналогично 2 и 3. Также система впрыска имеет разные блоки управления. Рассмотрим модуль и катушку зажигания ВАЗ.

Двигатель ВАЗ 2108 инжекторный, имеющий катушку зажигания. Можно встретить автомобиль с применением модуля в системе зажигания. В чём отличие? Высоковольтная катушка на 4 цилиндра, имеет вторичную обмотку зажигания. Ключи в виде транзисторов находятся в ЭБУ автомобиля.

Модуль зажигания на 4 цилиндра, имеет вторичную обмотку и ключи к первичной обмотке в корпусе модуля. В результате модуль зажигания в двое дороже катушки. Преимущество остается за модулем зажигания. Замыкание вторичной обмотки у модуля зажигания может повредить входные ключи первичной обмотки, что сохраняет исправность ЭБУ.

Аварийное замыкание катушки зажигания, может повредить ключи в виде транзисторов в блоке управления. Чистка инжектора ВАЗ 2110 принципиально не отличается от других автомобилей.

Пару слов о порядке работ с проводкой

В завершение сегодняшней статьи рассмотрим то, как именно следует действовать при желании сменить проводку. В качестве примера возьмём типовые модели марки ВАЗ – 2110, 2109 и подобные. Итак, для грамотной работы с электроникой данных авто потребуется:

Во-первых, подготовиться к ремонтным процедурам. Реализация этой цели лежит через:
Приобретение требуемой проводки и устройств;
Поиск необходимых схем подключения;
Подбор вспомогательного инструмента: жгуты, крепления, перчатки для работы и подобное.
После этого, действуя согласно схемам установленной на данный момент электроники, полностью снимаем её. Естественно, перед этим требуется заглушить мотор, отключить АКБ и надеть перчатки;
Затем уже начинается непосредственно замена проводки «ВАЗ». Тут также требуется действовать с учётом схем подключения. В первую очередь, подключаем проводку инжектора по принципу – «от старшего элемента к младшему». Далее соединяем основные выходы проводки (контакты ЭБУ) с источником тока, а уже в конце подключаем иную электронику.

Проверка и замена форсунок на двигателях ВАЗ 21124, 21126

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя; – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – пониженная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточная приемистость двигателя; – провалы в работе двигателя при движении автомобиля; – повышенный расход топлива; – повышенное содержание СН в отработавших газах. Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер. 1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор. 2. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоедините омметр к контактам колодок.

В колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой).

3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с автомобиля (см. «Снятие и установка топливной рампы»). 5. Подденьте отверткой пружинный фиксатор форсунки снимите фиксатор и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки. 8. Для выявления неисправной форсунки подключите к контактам форсунок омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

Примечание Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

Форсунки двигателя ВАЗ-21126-00 автомобиля ВАЗ-2170 Lada Priora имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

6. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца снимите уплотнительное кольцо с форсунки и аналогично снимите кольцо со стороны распылителя. 7. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора. Предупреждение

Устанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.

Примечание Уплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

8. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40. 9. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.

10. Установив топливную рампу, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок. 11. Установите все снятые детали в порядке, обратном снятию.

Замена и снятие форсунок на ВАЗ-2112 16 клапанов своими силами

Форсунка в автомобиле, является чуть ли не самым важным элементом в топливной системе. Ведь при их отсутствии будет невозможно функционирование двигателя в результате.

На видео ниже очень подробно рассказано как снять форсунки на 16-ти клапанном двигателе ВАЗ-2112:

Преимущества форсунок масляных

Поршни блока цилиндров отлиты из специального алюминиевого сплава. На каждом элементе монтируется три поршневых кольца: внизу – маслосъемное, вверху установлены два компрессионных.На модели двигателя авто ВАЗ 2112 у поршней днище плоское, на котором имеются четыре углубления под клапаны. Оригинальная масляная форсунка ВАЗ 2112 для охлаждения поршней выполняется на двигателе с шестнадцатью клапанами.За счет дополнительного охлаждения поршней и смазки цилиндров увеличивается ресурс двигателя.Установка масляных форсунок охлаждения позволяет:

Уменьшить износ цилиндров и шатунно-поршневой группы.
На поршень оказываются значительно меньшие термические нагрузки, которые не позволяют изменять геометрические размеры деталей.
При запуске двигателя на холодно к поршням масло подается достаточно быстро.

Замена масляных форсунок

От того насколько хорошо работают масляные форсунки в блоке ВАЗ 2112 зависит:

Смазывание зеркала цилиндра, что защищает его от задиров.
Охлаждение нижней части поршня.
Отвод избыточного тепла.

На фото показаны новые и старые форсунки. Их отличие только в цвете, но независимо от этого старые нужно заменить.

Маслофорсунки двигателя ВАЗ 2112 слева – старые, справа — новые

Основной причиной, по которой из строя выходят масляные форсунки служит разрушение пружины клапана. Из-за этого падает давление на коренных шейках коленвала, что приводит к увеличению износа вкладышей шатунных и коренных шеек.Чтобы заменить масляные форсунки ВАЗ 2112 нужно выколоткой из алюминия или меди выбить их в сторону коленчатого вала.

Итак:

Убирается старая форсунка и на ее место устанавливается новая, со стороны коленвала ваз.
Не сильными ударами молотка запрессовывается новый элемент. При этом нужно использовать из мягкого материала проставку.
Инструкция указывает, что засаживать ее нужно с усилием, до определенного места. Тогда форсунка упирается и дальше не идет.

Установка масляной форсунки на автомобиле ВАЗ 2112

Каким образом меняются масляные форсунки, мотор 16 клапанный ВАЗ 2112, можно увидеть на видео. При своевременной замене засоренных масляных форсунок цена ремонта двигателя будет значительно уменьшена.

Процесс очистки форсунок на ВАЗ-2110

Форсунки Бош для ВАЗ-2110.

Для начала, необходимо провести демонтаж элементов с топливной магистрали и вовсе снять их с автомобиля. Сделано это для удобства совершение операций. Итак, приступим к разборке узла и демонтажу:

Мотор остыл, и можно начать проводить операции. Обесточиваем топливный насос. Сделать это можно, отключив предохранитель, или сняв колодки проводов с разъёма питания.
Снижаем давление в топливной магистрали.
Полностью снимаем клемму с АКБ, поскольку придётся снимать рампу в сборе.
Отключаем все провода, подключённые к топливной рампе.
Снимаем патрубок подачи горючего.
При помощи шестигранника откручиваем крепёжные болты рампы и снимаем её вместе с форсунками.
Отсоединяем крепёжные скобы и вынимаем форсунки.

Посадочные места форсунок необходимо накрыть, чтобы в коллектор и цилиндры не попали сторонние предметы, которые могут навредить компонентам двигателя.

После того, как форсунки, снятые с автомобиля, можно приступить непосредственно к процессу очистки:

Демонтируем резиновый уплотнитель с самой форсунки.
При помощи специального средства для чистки форсунок, промываем воронкообразные поверхности и сопла.
Далее, проводим чистку канала подачи горючего.
Когда ручная очистка проведена, стоит перейти к более эффективному способу.
Для этого подключаем питание к форсунке. Не рекомендуется использовать стандартный автомобильный АКБ, поскольку можно сжечь обмотку форсунки, и придётся покупать новую. Идеально подойдут источники питания мобильных телефонов (зарядки).
Через стандартный шприц (используется, как переходник) подключаем балончик с жидкостью для чистки карбюраторов.
После этого включаем питание на несколько секунд. Так проделать несколько раз, пока струя с форсунки не станет равномерной. Такую операцию необходимо проводить с каждой форсункой.

Способы чистки

В практике существует несколько видов чистки форсунок. Наиболее известные и применяют три способа:

Загрязнённость форсунки.

Первый способ предусматривает использование автомобильной химии. Очень эффективный, но значительно затратный способ. Ко всему прочему можно добавить, что автомобильная химия не безопасна в работе для человеческого организма, а поэтому стоит быть предельно аккуратным. При использовании химии форсунки можно не снимать!
Автосервис. Конечно, это самый безопасный и надёжный способ очистки форсунок с применением специального стенда. К однозначным минусам можно отнести стоимость выполнения таких работ, поскольку цена бывает нередко слишком высока.
Самостоятельное выполнение чистки форсунок. Самый выгодный и экономичный способ ремонтно-восстановительных работ по топливной системе. В этом случае, автолюбителю необходимо знание устройства и работы элементов, чтобы не запороть ничего, а также чтобы не увеличить стоимость ремонта.

Признаки неисправности

Если вовремя проводить чистку и обслуживание узла форсунок, то они способны прослужить достаточно долго. Но, когда чистить элементы тяжело определить, поэтому существует ряд признаков неисправности.

Запуск мотора со сложностями или не с первого раза.
Падение мощности и тяги.
Троение, явный признак неравномерной подачи горючего.
Увеличение расхода.
Дёрганье транспортного средства в зимнее время года.

Если возникли вышеперечисленные признаки, то необходимо срочно провести чистку форсунок. После проведения процедуры, работоспособность автомобильного мотора должна вернуться в норму. Если этого не произошло, то стоит искать причины в другом месте, таком как — бензонасос, топливный фильтр или цилиндры.

Этапы чистки инжектора

Общий вид форсунок

Для того чтобы почистить форсунки, необходимо их сначала демонтировать и проверить на распыление топлива. Чтобы это сделать эффективно, лучше всего обратиться на автосервис, где есть специальный проверочно-диагностический стенд. Но, для любителей экстрима, можно проделать эту процедуру в домашних условиях своими руками.

Демонтаж форсунок

Для того чтобы демонтировать форсунки придется разобрать часть топливной системы. Начнём с ресивера.

Снятие ресивера

Так, для начала необходимо отключить топливные патрубки. Затем, необходимо отключить топливную рампу от бортовой сети. Далее, проводим демонтаж рампы.

Демонтированная топливная рампа с форсунками

Следующим этапом становится демонтаж непосредственно форсунок.

Хотя, как показывает практика, обычно, они меняются, поскольку подвержены износу. Теперь, когда все снято, можно перейти непосредственно к процессу чистки. Почистить форсунки можно двумя способами: в автосервисе на специальном стенде или в домашних условиях. Рассмотрим, оба способа более детально.

Чистка форсунок на стенде

Форсунки в стенде для проверки и чистки

Обычно, автосервис просит привозить демонтированные форсунки. Так, для начала проверяется электропитание и работоспособность этого элемента и только после этого можно перейти непосредственно к процессу чистки. Рассмотрим, весь процесс поэтапно:

Форсунки устанавливаются в специальные посадочные места и подключаются к стенду. Стоит отметить, что в зависимости от конструкции аппарата для чистки одновременно можно проводить процедуру от 4 до 8 элементов.
Далее, устанавливается программа чистки.
Первым этапом становится чистка форсунок капельным путем.
Затем, жидкость для чистки подается под давлением, чтобы вымыть остатки накипи и гари.
Следующий этап, проверка распыления.
Последним действием становится диагностика чистых форсунок в разных режимах работы. Стенд имитирует подачу топлива, чем проверятся, насколько хорошо почистились элементы.

Если на стадии проверки изменения незначительны, то рекомендуется заменить форсунки на новые, поскольку их забитость и изношенность дошла до критического показателя, а эксплуатация дальше не возможна.

Разные режимы чистки форсунок

Чистка в домашних условиях

Для чистки форсунок в домашних условиях понадобятся некоторые инструменты и материалы. А именно: жидкость для чистки форсунок, компрессор способный выдать выходящий поток спецжидкости в 3-3,3 атмосферы (бара), трубка соответствующего диаметра, тара (бутылка) для жидкости.

Через шприц балончик с жидкостью для чистки подключается к форсунке

Итак, подключаем трубку к входящему отверстию форсунки, а другой конец к таре с жидкостью. Теперь, необходимо подключить бутылку к компрессору. Теперь, постепенно необходимо подавать воздух в тару с жидкостью, чтобы из нее, смесь пошла в форсунку. Давление необходимо постепенно повышать. Таким образом, прочищая и проверяя форсунку на пригодность.

Один из способов провести чистку форсунок

Признаки неисправности форсунок

Теперь необходимо рассмотреть признаки неисправности и засоренности инжектора:

Двигатель запускается плохо или не с первого раза.
Нестабильная работа в любых режимах.
При переходе с высоких или средних оборотов на холостые, двигатель глохнет.
Нестабильные холостые обороты.
Повышенные обороты коленчатого вала на холостых оборотах.
Падение мощности основного силового агрегата.
Появились рывки, и провали при движении.
Увеличился расход потребляемого горючего.
При проверке отработанных газов, обнаружено повышенное количество СН и СО.
Калильное зажигание вследствие потери герметичности форсунок.

Замена и снятие форсунок на ВАЗ-2112 16 клапанов своими руками
