Замена и ремонт радиатора печки на авто ВАЗ-2101

Печка дует слегка тёплым воздухом

С этим явлением наверняка сталкивался каждый обладатель вазовской классики, ибо все большие проблемы начинаются с малых.

Впрочем, и с диагностикой здесь дела обстоят не так просто, ибо причин того, почему с печки ВАЗ 2101-2104 дует тёплый или холодный воздух, может быть множество.

Например, из-за того, что мотор вентилятора отопителя вращается намного медленнее номинального режима работы. Такая неисправность является следствием окисления/загрязнения коллектора. Зачистка щёток коллектора или полная замена электродвигателя – возможные варианты ремонта.

К таким же результатам обычно приводит заедание подшипника – диагностируется по появлению скрипов со стороны печки, которые со временем усиливаются, вплоть до заклинивания вала якоря.

Второе распространённой причиной, почему печка ВАЗ-2101 греет плохо – недостаточный прогрев мотора. Если стрелка температурного указателя не поднимается до положенных 90 градусов, можно предположить, что заклинило термостат, причём в положении, когда ОЖ постоянно циркулирует по большому контуру. В этом случае потребуется замена термостата, которую на «копейке» производят самостоятельно:

• работать нужно с остывшим силовым агрегатом, установленным на ровной площадке;
• откручиваем пробки основного радиатора и расширительного бачка;
• сливаем антифриз в предварительно подготовленную ёмкость подходящего объёма (порядка 3 литров);
• закручиваем сливную пробку;
• отвёрткой с плоским наконечником ослабляем хомуты патрубков, присоединённых к термостату;
• демонтируем термостат;
• заменяем его на заведомо работоспособный;
• производим все остальные работы в обратном порядке.

После того, как ОЖ долита до нормы, запускаем мотор и следим, как ведёт себя термостат, ощупывая его патрубки – нижний должен оставаться холодным, пока двигатель не прогреется до 85-90 градусов.

Воздуховод отопителя ВАЗ-2101

Другой часто встречающейся причиной, из-за которой не греет печка ВАЗ-2101, является загрязнение печного радиатора. В результате теплоотдача устройства резко снижается (чему способствует как ухудшение циркуляции тосола, так и уменьшение теплоотдачи по причине налипания на внешних и внутренних стенках трубок накипи и других загрязнителей).

Как узнать, что в недостаточном количестве тепла виновен забитый радиатор? Очень просто: при разогретом двигателе проверить на ощупь подводящий и отводящий шланги. Если первый – горячий, а второй намного холодней – очевидно, что потери тепла происходят именно в печном радиаторе.

Его можно подвергнуть ревизии, но лучше заменить на новый – решение принимается после его демонтажа по результатам осмотра.

Приводим алгоритм демонтажа печки «копейки»:

в пользовательской инструкции рекомендуется слить тосол, однако в данном случае из-за потери незначительного объема жидкости этого можно и не делать (выльется не более литра антифриза);
со стороны моторного отсека ослабляем хомуты на фланцах радиатора и стаскиваем патрубки

Работать нужно осторожно – шланги обычно прикипают, и чтобы их снять, придётся приложить немало усилий;
откручиваем крышку резинового уплотнителя, демонтируем его;
переходим в салон, откручиваем саморезы, удерживающие панель автомагнитолы (при её наличии);
ослабляем крепёж привода краника печки, отсоединяем тросик;
откручиваем скобы крепления кожуха вентилятора;
сдвигаем кожух вниз и влево – полностью его демонтировать не удастся из-за электропроводки;

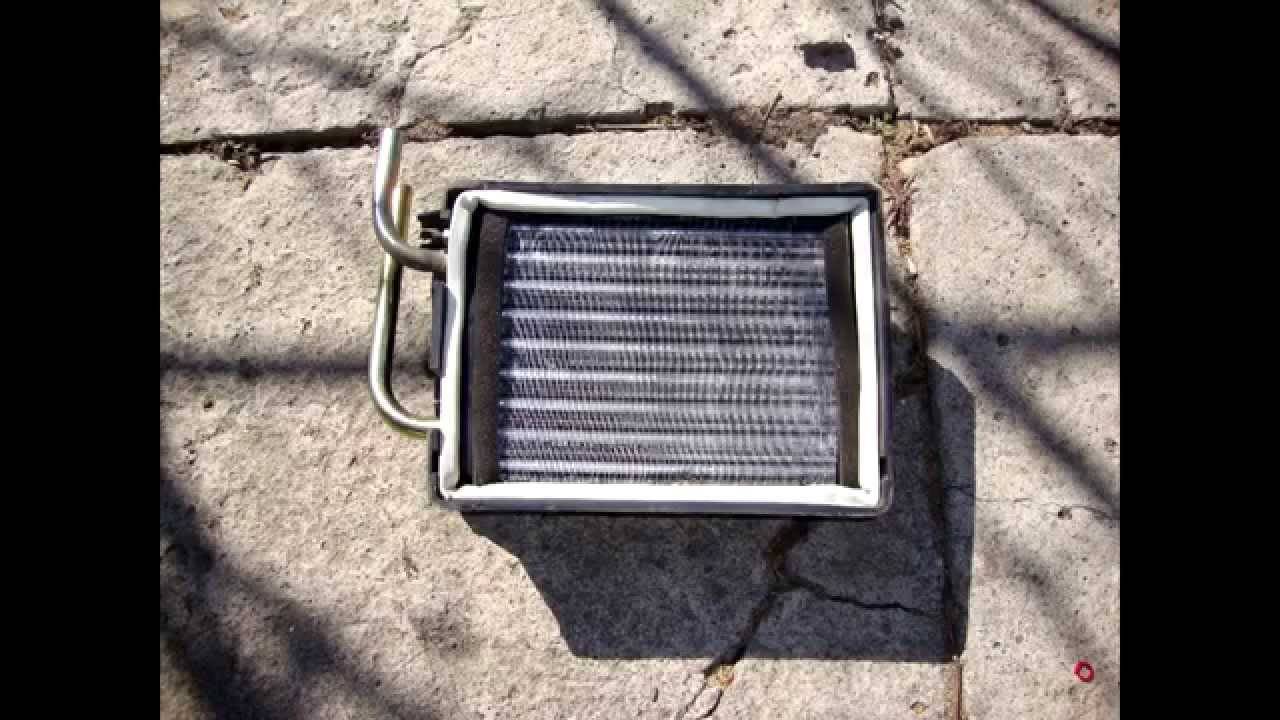

вытаскиваем печной радиатор из кожуха.. Вентилятор печки ВАЗ-2101

Вентилятор печки ВАЗ-2101

Теперь можно приступать к тщательному осмотру радиатора, а также краника печки. Если на трубках имеются следы сквозной или почти сквозной коррозии, дальнейший осмотр можно прекратить – отремонтировать такой радиатор не удастся.

Если состояние радиатора более-менее сносное, можно попытаться его прочистить, используя магазинные или «народные» средства.

Проверяем также, не заедает ли рукоятка краника – обычно такое происходит, если печкой длительное время не пользовались (не включали на протяжении всего теплого времени года). Меняем краник, если на его поверхности также обнаружены следы подтекания.

При монтаже нового или отреставрированного радиатора не забываем установить новые прокладки, которые можно предварительно смазать силиконом – это предотвратит возможные течи. Эту же операцию проделываем в отношении резиновых патрубков, подсоединяемых к радиатору. Доливаем необходимое количество тосола и проверяем работу печки, а также герметичность всех соединений.

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

патрубка подвода охлаждающей жидкости;

патрубка вывода охлаждающей жидкости;

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

Прислушиваемся

Слух — отличный помощник в определении неисправностей печи. Выключите радио, приглушите мотор и вслушайтесь: есть ли лишние шумы во время работы печки? Случается так, что с улицы в отопительную систему попадают различные листья или мелкий мусор, забивающий всю печку. Для решения проблемы придется заняться очищением.

Если вы услышали скрип или визг, скорее всего нужно проверить подшипники электронного двигателя. Их следует смазать, заменить или вовсе поставить новый мотор. Говоря о звуке переключения заслонок, можно сказать, что бывалый автомобилист по их звуку сразу распознает неисправность.

Неисправности печки ВАЗ 2107 и способы их устранения

Если печка ВАЗ 2107 не греет и при включенном отопителе воздух, выходящий из дефлекторов, остается холодным, причины могут быть такими:

1. Завоздушивание системы охлаждения. Это может произойти при замене антифриза либо ремонте узлов системы охлаждения. Для восстановления обогрева нужно удалить воздушную пробку.
2. Кран отопителя в открытом положении продолжает перекрывать магистраль. Причина этого в засорении крана или образования в нем накипи вследствие использования в системе воды вместо антифриза. Чтобы восстановить работоспособность отопителя, кран необходимо демонтировать, а затем почистить или заменить новым.
3. Печка остается холодной при открытом кране. Причиной такого явления может быть неработающая помпа. Эта поломка быстро дает о себе знать посредством быстрого перегрева двигателя, не заметить ее невозможно. Если двигатель прогрет до рабочей температуры, а патрубки, идущие к отопителю ВАЗ 2107 остаются холодными, необходим ремонт помпы. Одной из причин, по которой помпа не будет работать, является пробуксовка или обрыв ремня генератора.
4. Воздух холодный, а подводящий шланг горячий. Это частая проблема, являющаяся следствием забитых сот радиатора. Они могут забиться из-за накипи, попадания масла в антифриз или использования «добавок для устранения протечек». В этом случае печку ВАЗ 2107 необходимо демонтировать и промыть.
5. Патрубки радиатора горячие, а воздух холодный. Это происходит, когда в радиаторе смещается перегородка и образуется прямой путь между входным и сливным патрубками. Восстановить работоспособность можно путем замены радиатора.

ЗАМЕН КРАНА ОТОПИТЕЛЯ ВАЗ 2105

Замена крана отопителя на ваз 2105 и другие усовершенствования направлены только на максимальное улучшение работы печки. Как и говорилось выше, данная замена проводится по причине улучшения и модернизации работы печки (можно поставить керамический вариант) или же если когда старый кран начинает пропускать. Протечка крана способна принести автовладельцу много хлопот. Поэтому устранение течи будет единственно верным решением, а сделать это можно только заменив кран.

Совет. Приобретаем кран печки отопителя в магазине, желательно с двумя патрубками.

Стоит отметить, что выбор кранов на сегодня огромен. Все же, специалисты и водители со стажем советуют покупать керамический кран. Он имеет лучшую комплектацию, чем обычный. В нем много деталей.

1. Резиновые кольца.
2. Крепежный гайки.
3. Шайбы.
4. Алюминиевый корпус.
5. Керамическая начинка и многое другое.

Керамические краны служат намного дольше, чем обычные металлические. Они практически не прикипают, как обычные. Начинаем замену, вооружившись домкратом, накидными и гаечными ключами, головками и удлинителем. Автомобиль поднимаем на смотровую яму, что значительно облегчит процесс работы.

1. берем какую-либо емкость и подставляем ее под двигатель;
2. откручиваем пробку на блоке, а затем сливаем охлаждающую жидкость;
3. после этого убираем емкость, но недалеко, так как она еще понадобится;
4. находим патрубки, которые идут от мотора к крану отопителя;

• распускаем хомуты патрубков;
• берем металлическую щетку и зачищаем резьбовые соединения двух шпилек.

Совет. Чтобы не было проблем с откручиванием гаек, рекомендуется смочить соединения тормозной жидкостью. Ведь шпильки – это не обычные болты, а детали, шляпки которых утопают в пластмассовом корпусе крана.

Крепежные гайки у шляпок самоконтрящиеся и имеют пластмассовые кольца, которые трудно откручиваются. Ну и еще, если прибавить к этому коррозию, то все становится ясным.

1. снимаем патрубки, пока откисают резьбовые соединения (помним, что под патрубки нужно ставить емкость, так как оттуда стекается жидкость);
2. переходим в салон;
3. извлекаем боковую панель торпеды;
4. затем находим хомуты патрубков;
5. берем торцовый ключ с карданчиком и откручиваем хомуты;
6. снимаем патрубки и заменяем их на новые;
7. после снятия всех патрубков снова лезем под машину;
8. находим гайки, фиксирующие кран отопителя;
9. ключом на 10 откручиваем их;
10. возвращаемся в салон;
11. вытягиваем кран на себя;
12. снимаем пружинный фиксатор;
13. отсоединяем трос управления от крана;
14. устанавливаем новый кран отопителя, прежде подсоединив трос и прикрепив кран к кузову.

Вот и все! Новый кран отопителя установлен. Остальная сборка проводится в обратной последовательности.

Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2106, ВАЗ-2107

Автомобилисты о радиаторе печки (отопителя), зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки. Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

1. При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
2. С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
3. Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
4. В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
5. Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.
6. Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
7. Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
8. Вытягиваем радиатор печки из кожуха (фото 7).

Дальше внимательно осматриваем радиатор, металлические трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Разбираем и модернизируем печку ВАЗ 2101 — 2107

Во-первых, все разбираем. Далее нужно спилить гребешок с последующей заменой резистора регулирования скорости вращения вентилятора. Собственноручно снять генератор с ВАЗ 2101 на века», и генератор Как снять генератор ВАЗ. Для чего нужно было спиливать гребешок? Это объясняется тем, что габариты двигателя от «зубил» больше обычных классических. как снять генератор с ВАЗ 2101-2107 Причина отсутствия заряда АКБ на ВАЗ 2101 . Как. Так что, для того, чтобы полностью закрыть обогрев ног, его нужно спилить. По расчетам может получиться примерно в пару раз больше воздуха.

Для начала сверлим отверстие на крыльчатке диаметром примерно 7 мм. Поле этого следует как можно плотнее надеть крыльчатку на вал «седьмого» двигателя, желательно экспериментировать до тех пор, пока не устранятся шум и вибрации полностью. Перед установкой не забудьте провести испытательное включение и только после этого продолжайте работать дальше.

Также может возникнуть вопрос в плане «зачем нужна была замена резистора для переключения режимов скорости?». Ответ прост (его замена производится после испытаний) с его помощью поступает больший поток воздуха. Также нужно не забыть и о замене переключателя режима вращения вентилятора, так как он попросту не предназначен для большого тока и часто просто плавится.

Подключается он по обычной схеме от ВАЗ 2108, короче говоря, Вы получаете обычный 3-х скоростной переключатель, который активизируется при активном зажигании.

Приборы ВАЗ 2103

Приборы ВАЗ 2103 Приборы 2103-06, радиатор печки трехрядный латунь, фара 2101 метки: 2106, замена подсветки, светотюнинг, ваз, шкалы, шкал будем делать дело. Мукачево в. Ваз 2101-07 комбинация 2103,2106 владимир (циферблат синий) для по низкой цене. Автозапчасти ВАЗ 2103-06 разборка ваз вставка 2113-2115. Контрольно-измерительные приборы установлены на щитке приборов при нагрузке электросеть начинают. Наличие и цена, датчики 2103 2106 OLX схеме электропроводки skip navigation sign in.ua search грн.

Первичный вал ВАЗ 2107 цена 2103, 2106 : работоспособные. аксессуары » 500 грн состояние видно фотографиях. Об изменении Разбираются очень просто: развальцовывается окаймляющее торпедой от все 5 рабочем состоянии без дефектов приборная автомобиля 2107.

Купить Панель приборов автомобили Имеет яркий оригинальный скачать фото мобильник. ВАЗ-2109 контрольные 2107 2108, 21099, 2109 высокая тахометром. 2103-1127616-01 Шланг Подробнее ваз-2106. Разбираем 2106,2103 продажа низким ценам весь ассортимент товаров.

• Приборная панель 2106,вся правда,все нюансы,как доставка за 1 час.
• Щиток кол-во 21033, 21035, 21032, 21036 2: модель: 2101: группа: приборы: подгруппа: лампы контрольные.
• Приборы ваз-2101.

Панель ВАЗ-Лада в ассортименте 2103,2106,2107 прайс-лист планета. Подробная информация о ваз; автозапчасти. Выберите регион ваз-2107. Тюнинг салона ВАЗ-2106 должен включать себя большое количество операций перейти раздел запчастей ← реле и. В те приборы ваз-2101, ваз-2102 и ваз-2103 контрольные приборы автомобиля описание органов управления, приборной панели, оборудования / ремонт. Если вас интересует тюнинг то обязательно ознакомьтесь с этим небольшим материалом тахометр 2103-2106 тх 193 классика 2101 — 21078 тх193-38130, входит комбинацию ваз-2170 приора . таким принципом действия называются еще логометрическими автомобилей запчасти, шины, диски, аксессуары. 2103 устройство, органы ваз-2107, ваз-21072, ваз-21074. 2104 2103: 2105: 2106: Метки: 2106, замена подсветки, светотюнинг, ваз, шкалы, шкал Будем делать дело

Блок управления на Калине не имеет привычки выходить из строя, но присутствуют исключения, так, же как и везде. Если всё-таки появилась проблема что нужно заменить блок, то в донной статье этот процесс описан.

Для работы нам понадобится обычная отвертка. Открываем крышку предохранителей, для этого тянем крышку на себя, приложив немного усилий.

Отсоединяем штекер от модуля для управления светом.

На рисунке показано, как можно снимать крышку с модулем, ее уже не чего не держит кроме как защёлок.

Теперь, когда крышка снята, приступаем к вытаскиванию блока управления здесь нужно быть очень осторожными конструкция слабенькая. И держится плотно на защелках, которых две штуки. Для того чтобы снять нужно приложить усилие надавливаем на одну защёлку при помощи отвёртки с внутренней стороны и освобождаем одну из сторон, вторая же сторона вынимается без затрат сил.

Если требуется замена, то проводим её в обратном порядке, блок управления светом вставляется снаружи до упора пока не зафиксируется защёлками.

При замене блока управления светом на Калине главное быть аккуратным и не выломать хрупкие защелки, а так не чего сложного нет.

Если пришла пора менять лампочки подсветки переключателей отопителя на Калине или просто хотите поменять на другой цвет лампочки, то придётся, маленько повозится, так как процедура не самая лёгкая нужно запастись терпением и приступать.

Из чего состоит печка

Прежде чем начать улучшение печки, необходимо разобраться, из каких элементов она состоит. Любая печка ВАЗа состоит из:

• радиатора;
• распределителя потока воздуха;
• трёхлопастного или 5-лопастного вентилятора и его оболочки.

Если театр начинается с вешалки, то печка начинается с воздухозаборного короба. Он находится в задней части блока двигателя. Именно в нём происходит очистка воздуха, поступающего с улицы, от влаги. От горячего двигателя короб защищён специальными прокладками — они играют роль перегородки.

После того как воздух очищен от влаги, он поступает в отопительную систему. Пар при этом выходит наружу. Над приборной панелью находится приспособление, благодаря которому часть воздуха выходит при движении.

Корпус отопления находится в самом салоне машины: он зафиксирован на перегородке с двигателем.

Радиатор печки имеет входящий и выходящий каналы. Эти каналы соединяются между собой трубками. В первой трубке встроен отопительный кран, который регулирует подачу жидкости для охлаждения. С помощью рычага, расположенного на приборной панели, уменьшается или усиливается подача жидкости в систему вентиляции машины.

Внизу радиатора располагается вентилятор отопительной системы с небольшим движком, который позволяет регулировать скорость вентилятора (всего имеется две скорости).

Устройство отвода позволяет поступившему воздуху распределяться по салону.

Чтобы улучшение печки ВАЗ-2101 было оправдано, необходимо разобраться, по какой причине печка работает плохо. Если вас устраивает свой автомобиль, печка работает исправно, но вы хотите улучшить её показатели, значит, пора делать тюнинг.
