Замена и проверка сальника распредвала

Инструкция по замене

Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.

Передний сальник

Последовательность замены переднего сальника распределительного вала выглядит так.

  1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
  2. Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
  3. Демонтируется пластиковая крышка ремня ГРМ.
  4. Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
  5. Маркером наносятся отметки расположения ремня относительно распредвала.
  6. Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
  7. С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
  8. Снимается шпонка, расположенная за шкивом распредвала.
  9. Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.

После демонтажа старого сальника можно переходить к установке нового и обратной сборке.

  1. Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
  2. Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.

Дальнейший сбор ГРМ осуществляется в обратной последовательности.

  1. На распредвал надевается шпонка.
  2. Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
  3. Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
  4. Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
  5. Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
  6. Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
  7. В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
  8. После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.

Задний сальник

Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.

У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:

  • отсоединить электрический разъем датчика;
  • отвернуть винт крепления и вынуть датчик;
  • ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
  • отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
  • демонтировать ротор датчика;
  • снять пластину крепления крышки датчика.

После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.

После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.

  • http://www.koreacentre.ru/zamena-salnika-raspredelitelnogo-vala-vypusknyx-klapanov-dvigatelya-mod-g4ec.html
  • http://www.automnl.com/model/hyundai_accent1/93/
  • http://automn.ru/hyundai-accent/hyundai-32187-10.m_id-3888.m_id2-3952.html
  • https://hyundai-doc.ru/accent/dvigatel-dohc/157-raspredelitelnye-valy.html
  • https://voditelauto.ru/zamena-salnika-raspredvala/

Замена сальника распредвала ВАЗ 2109


То, что течёт сальник распредвала я заметил уже давно — вся левая часть двигателя закидана маслом. Но тек он не так, что б и сильно, поэтому с заменой я не спешил. Об этом начал задумываться только с приближением холодов — нужно было подготавливать машину к зиме, что бы потом не пришлось лишний раз морозить руки и пятую точку. На рынке купил новый сальник — его размеры 28х42х7, каталожный номер 2108-1005034. Как видно из номера он подойдет и на ВАЗ 2108, а так же на 2110, 2114, 2115, Калину. В общем, на все автомобили с 8-ми клапанными моторами, аналогами 9-точного.

Замену сальника распредвала я буду рассказывать на примере автомобиля Калина. Суть работы абсолютно ни чем не отличается.

Замена сальника распредвала

Сальник либо сальниковое уплотнение – такое наименование появилось у нас после того, как для уплотнения в частях подвижных механизмов начали использовать пеньку, пропитанную жиром.

Именно так легко и появилось такое наименование как сальник.
Конечно, современные сальники, очень сложно себе представить, что они изготовлены из пеньки. Для выполнения сальников используют более новейший и эффективный материал.
Очень просто можно узнать ответ на такой вопрос: Когда потек сальник или сальник распредвала выдавило.

Узнать об этом возможно только при проведении очередного технического обслуживания ГРМ, при замене распредвала либо при текущем ремонте ГБЦ.

О протекании сальника вы сможете узнать из следов моторного масла на ремне либо под зубчатым шкифом распредвала. При обнаружении такой неисправности необходимо исправлять ее, а не откладывать в долгий ящик.

Сальник распредвала который находится спереди можно заменить сразу на двигателе. А задний сальник распредвала заменяется только при наличии подъемника или ямы. И для этого еще потребуется отсоединение коробки передач и сцепления.

1. Так как ремонт будет происходить под капотом, для начала необходимо отсоединить АКБ.

2. Далее нужно сделать демонтаж крышки ремня привода ГРМ.

3.Затем взять маркер и поставить метки положения ремня по отношению к распредвалу.

4. Нужно снять ремень, но необязательно весь. Хватит снять с зубчатого шкифа распредвала.

5. Ослабить натяжку зубчатого шкифа, и поддерживая шкиф от прокручивания, выворачиваем болт крепления распредвала.

6. Нужно снять шкиф с хвостовика распредвала.

7. Затем достаем старый сальник из гнезда ГБЦ.

8. Место необходимо очистить от грязи и отработки, чтобы потом установить новый сальник.

9. Перед установкой детали, сначала нужно проверить рабочую кромку, затем смазать его маслом моторным и поставить на нужное место.

10. Для того чтобы сальник стал плотно и правильно на свое место нужно обязательно использовать защитную втулку которая идет в комплекте, оправку по размерам детали (можно использовать головку из набора инструментов либо старый сальник).

11. Сбор нужно проводить в обратном порядке: на хвостовик распредвала надеваем шкиф, затягиваем зубчатый шкиф, надеваем ремень ГРМ и так далее. Не забывайте о проставленных метках

Урегулирование натяжки ремня привода ГРМ, необходимо делать в соответствии с требованиями руководства по эксплуатации для ремонтирования вашего мотора.

По результатам нашей статьи видно, что каких-то сложных манипуляций не наблюдается. Конечно на замену сальника распредвала вы потратите больше времени, чем мы на написание этого материала. Естественно отремонтировать свой автомобиль дело не из легких, но занятие это нужное и полезное, а иногда и очень экономное.

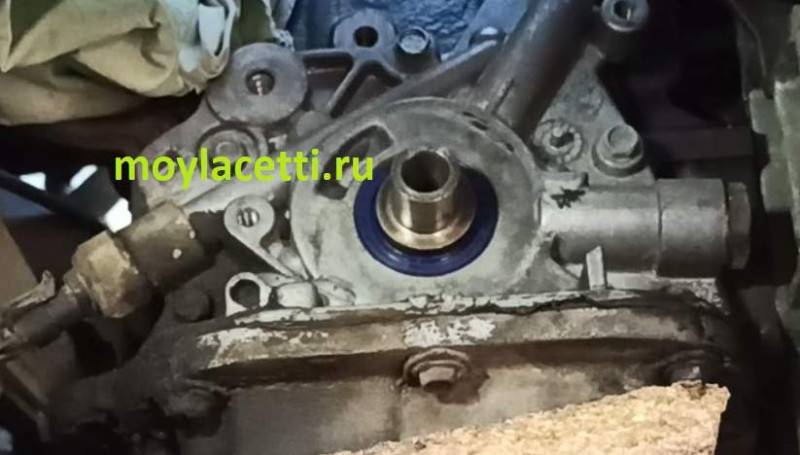

Типичные неисправности сальниковых узлов коленчатого вала

Современный сальник — деталь ресурсная. Существуют модели, способные отработать до 1 млн. километров. Стандартный сальник «проживет» примерно 100 000 км. Когда структура уплотнений нарушается, масло начинает просачиваться. Подтекающий сальник может и не сказываться на работе двигателя, но не следует тянуть с его заменой.


Потекший задний сальник коленчатого вала

В случае критического износа сальник может не выдержать внутреннего давления и сместиться с своего посадочного места. Если сальник выдавило, двигатель скорее всего потеряет значительную часть масла, что может привести к незапланированному ремонту.

Это интересно: Неисправности радиатора кондиционера

Если на вашем автомобиле повторно выдавливает сальник коленвала, или после замены сальника течь не прекращается, значит на поверхности вала образовалась выработка, и размер сальника больше, чем необходимо для уплотнения. Вал с подобными дефектами необходимо восстановить либо заменить.


Выработка коленчатого вала от контакта с сальником

Замена манжета

Замена сальников распредвалов ваз 2112 начинается со стандартных процедур:

  • Необходимо застопорить автомобиль ручным тормозом, включить первую передачу и положить «башмаки» под колеса
  • Затем обесточиваем электрические цепи автомобиля, сняв с аккумулятора клеммы

До самих манжет еще предстоит добраться, поэтому снимаем все мешающие узлы и детали по порядку:

  • Нам мешает приводной ремень электрогенератора, поэтому ослабляем затяжку гаек его крепления нижнюю и верхнюю
  • Затем для ослабления приводного ремня подводим генератор ближе к блоку цилиндров, для этого поворачиваем регулировочный болт его против часовой стрелки, как на фото внизу

Регулировочный болт для натяжения приводного ремня, позволяет сдвигать электрогенератор ближе либо дальше от мотора, при этом отпускается либо натягивается приводной ремень.

Регулировочный болт для натяжения приводного ремня

Воспользуемся головкой «10» с трещоткой, чтобы отвернуть шесть болтов, которыми крепится передняя крышка кожуха газораспределения, и снимаем ее

Откручиваем крепящие болты кожуха газораспределения и снимаем кожух

  • Затем надо снять правое колесо, а так же пластиковый щиток из моторного отсека
  • Берем Головку «17» с воротком и поворачиваем коленвал в направлении движения стрелки часов
  • При этом головку накидываем на болт, которым крепится шкива привода электрогенератора
  • Вращение выполняем до совпадения отметок, находящихся на зубчатых шкивах распредвалов с отметками, нанесенными на заднюю крышку ремня ГРМ
  • При этом метка маховика двигателя должна очутиться напротив прорези в крышки корпуса сцепления
  • Вставляем между зубцами маховика, через отверстие в корпусе сцепления отвертку для его фиксации от поворота
  • Затем можно спокойно откручивать болт, которым крепится приводной шкив генератора, и снимаем шкив
  • Теперь ключом «17» надо ослабить гайку ролика натяжителя ремня газораспределения
  • Поворачиваем ролик, и ослабляем натяжение ремня, затем снимаем его заднюю ветвь со шкива выпускного распредвала, затем с натяжного ролика ремня и шкива насоса (помпы) охлаждающей жидкости

Снимаем ремень газораспределения, после ослабления натягивающего ролика

  • Затем аккуратно снимайте ремень со шкивов коленвала и выпускного распределительного вала, а так же опорного ролика
  • Берем накидной ключ «17» и откручиваем болт, которым крепится шкив распредвала, чтобы распредвал не проворачивался, и не сбились отметки, вставляем отвертку в отверстие шкива и таким образом удерживаем

Выкручиваем ключом «17», болт которым крепится шкив, отверткой удерживаем распредвал от проворачивания

  • Можно снимать зубчатый шкив с распредвала и заодно вытащить шпонку, если она торчит, если шпонка утоплена, она не помешает снимать сальник, тогда можно оставить ее на месте
  • Вытаскиваем из посадочного места сальник, при помощи изогнутых плоскогубцев либо отвертки

Вытаскиваем сальник при помощи отвертки

Установка сальника

Остается вставить на место новый сальник, для этого тоже нужна инструкция:

  • Перед самой установкой необходимо смазать рабочую поверхность манжета, для смазки используйте моторное масло
  • Затем запрессоваем манжет в посадочное место
  • Запрессовку следует делать аккуратно, чтобы не «задрать» и не повредить резинку ободка сальника
  • Для выполнения запрессовки лучше использовать молоток, имеющий пластмассовый или резиновый боёк
  • Так же применит оправку либо отрезок трубы нужного диаметра

Запрессовываем манжет на место молотком с оправкой

  • При этом края сальника должны находиться заподлицо с краями его посадочного места
  • Аналогично поступаем с сальником второго распредвала, если есть необходимость
  • Замена сальников распредвала на ваз 2112 выполнена успешно
  • Затем устанавливаем шкивы, ремень газораспределения, приводной шкив генератора, кожух ГРМ и приводной ремень генератора
  • Следует отрегулировать натяжение всех приводных ремней

Как видите процедуру можно выполнить своими руками, при этом нужен минимум инструмента и никаких специфических знаний. Запомните – замена манжет выполненная своевременно избавит вас от более серьёзных проблем. Дополнительно всегда есть возможность изучить видео материалы.

Замена сальника распредвала — основные нюансы работы

  • Замена сальника распредвала — основные нюансы работы
  • Когда требуется замена сальника распредвала
  • Замена сальника распредвала
  • Замена сальника своими руками
  • А теперь подробнее о замене сальника своими руками:

Добрый день, наши уважаемые читатели. Знаете ли вы почему уплотнительный элемент называется сальником? Давайте мы с вами немножко вернемся назад в недавнее прошлое. А только после этого, как мы узнаем этот факт, рассмотрим все вопросы нашей сегодняшней темы.

  • Когда требуется замена сальника распредвала
  • Замена сальника распредвала
  • Замена сальника своими руками
  • А теперь подробнее о замене сальника своими руками:

Применяемость

МаркаМодельНаименование по автокаталогуЧертеж
ВАЗВАЗ-2110БолтДвигатель / Двигатель
ВАЗВАЗ-2170 «Приора»Болт М6х36Двигатель / Двигатель
ВАЗВАЗ-2110БолтДвигатель / Двигатель
ВАЗВАЗ-2110 (2007)БолтДвигатель / Двигатель
ВАЗLADA-1119 SportБолт М6х36Двигатель / Основные элементы двигателя
ВАЗВАЗ-2170 «Приора»Болт М6х36Двигатель / Двигатель
ВАЗLADA Priora CoupeБолт М6х36Двигатель / Основные элементы двигателя

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Скачать прайс-листы

Чтобы скачать прайс-листы – вам необходимо авторизоваться. Если вы впервые на сайте, заполните пожалуйста регистрационную форму.

Замена сальника распредвала пошагово с фото

Подготовив необходимые инструменты, можно приступать к работе.

Первым делом отключите минусовую клемму от аккумуляторной батареи на вашем ВАЗ 2114.
Переведите поршень первого цилиндра в верхнюю мертвую точку.
Снимите шкив с распределительного вала.
Из распределительного вала далее извлекается шпонка.
Сальник дается достаточно легко

Его нужно просто поддеть плоской отверткой.
Перед тем как установить новое устройство, обратите внимание на внутренние кромки с двух сторон. На них должны отсутствовать всевозможные повреждения, вмятины, наплывы резины и пр.
Рабочая кромка обязательно смазывается простым моторным маслом

Это позволит элементу легко сесть на новое место, а также защититься от преждевременного износа.
Если возникают проблемы с обратной запрессовкой сальника, его посадочную кромку можно обработать надфилем или мелкой наждачкой.
Внутрь головки блока, элемент устанавливается своей рабочей кромкой. Обычная деревянная палочка поможет вам аккуратно поставить элемент на свое место на распределительном валу. Только не используйте металлические элементы для запрессовки.
Запрессовывать следует до упора.
Выполните процедуру обратной сборки узла.
Шкив распредвала устанавливается выступающим элементом ступицы по отношению к силовому агрегату. Не забудьте обязательно отрегулировать уровень натяжения ремня распределительного вала.

На этом процедуру установки сальника распредвала можно считать завершенной. Самым сложным справедливо считать этап разборки узла. Замена же выполняется довольно просто. Каждый владелец ВАЗ 2114 способен справиться с подобной задачей своими руками.

Польза манжета

Если сальник (манжет) выходит из строя или, попросту – пропускает масло, это существенно сказывается на работе автомобиля:

самый минимальный вред в том, что на ВАЗ 2110 двигатель и все подкапотное пространство будет замасленным;
что немаловажно, увеличится расход масла, его придется постоянно доливать, о чем будет постоянно напоминать датчик уровня масла;
при падении уровня масла будет слышаться стук клапанов, и они скорее выйдут из строя;
замасленные неметаллические детали в автомобиле быстро разрушаются;
замасленные контакты ведут ко многим проблемам начиная с плохого запуска двигателя;
поскольку могут возникать проблемы с качеством смазки распредвала, то и датчик его положения (фазы) может барахлить. При этом увеличивается расход горючего, поскольку не будет регулировки подачи топлива на каждый отдельный цилиндр, а для всех клапанов нагрузка будет одинаковой.

Правильное натяжение ремня ГРМ Лачетти

Вращаем помпу до совпадения меток на натяжном устройстве. То есть, пока не совпадут два отлива в виде треугольников

И на этом всё. Процесс замены ремня окончен.

Но это так делают почти на всех СТО, на всех роликах на Ютубе и на всех копипастных сайтах.

А мы ведь не такие, верно? Поэтому будем продолжать и делать правильно.

В интернете много баек про то, что ремень ГРМ категорически нельзя перетягивать. Он растянется, перескочит, порвется… и прочий бред несется с уголков всемирной паутины.

Я Вам скажу – это полная ерунда.

Есть такие вещи, как технические бюллетени. И у каждой мало мальски уважаемой конторы они имеются. А фирма Гейтс одна из самых известных контор по поставке комплектующих к автомобилям.

Так вот у них есть бюллетень под номером 022 для моторов 616L, A16DMS, A16SMS, F14D3, F16D3, LXT, V15L.

И там четко написано, что после установки нового ремня и нового натяжного устройства, необходимо это всё дело перетянуть до совпадения индикатора с полукруглой меткой на корпусе натяжителя

Затем сделать два оборота коленчатого вала и установить метки, чтобы сошлись два треугольника

Так вот этого почему-то почти никто не делает. Но а мы делаем

Затягиваем крепления помпы и делаем два оборота коленвала.

Затем снова попускаем крепления помпы и возвращаем натяжение ремня до совпадения меток

И уже окончательно затягиваем помпу усилием 10 Нм.

На этом всё.

Но у нас осталось еще пару вопросов. Рассмотрим их

Можно наблюдать постоянные споры по поводу того, что кто-то устанавливает метки натяжного устройства в ровень, а кто-то их недотягивает. Дело в том, что метки не постоянно статичны, а изменяют свое положение от степени прогрева двигателя. Чем теплее двигатель, тем большее натяжение показывают метки. Поэтому, если метки поставить вровень при регулировке, то после прогрева они уйдут в сторону увеличения натяжения. У некоторых это вызывает страх, что ремень порвется, а у некоторых это вызывает еще и увеличенный шум со стороны привода ГРМ. После послабления натяжение шум довольно часто уходит. Поэтому бытует мнение, что ремень ГРМ необходимо недотягивать на холодном двигателе.

Так вот что делать? Я Вам сейчас поведаю мои убеждения по этому поводу.

Давайте обратимся к производителю. Он нам утвердительно заявляет, что все узлы системы привода ГРМ изготовлены с учетом их установки и регулировки на холодном двигателе

Вроде и понятно написано, но конкретики никакой. Ремень можно регулировать при +35 градусах окружающего воздуха, а иногда приходится и при минус 10. И в том, и в другом случае двигатель холодный, но температура его разная… Так что в понимании производителя термин “холодный двигатель”? Просто не прогретый? Или не прогретый, но при температуре +25?

В общем, как говорится, додумай сам. Ну я и додумал.

Как показала практика, натяжение ремня необходимо регулировать на не прогретом теплом двигателе. “Теплый” означает при температуре окружающего воздуха +25 – +30 градусов. При этой температуре метки натяжного устройства должны совпадать.

Если же регулировка производится при температуре ниже этих значений, то имеет смысл метки недотянуть

Если замена ремня произведена правильно, тогда и шума быть не должно, что чуть недотянуто, что чуть перетянуто. Да и, вообще, рабочий предел у натяжителя довольно большой, поэтому ремень не перескочит и не порвется от этих миллиметров на метках. Не надо боятся небольшого перетяга или недотяга.

На что влияет манжет

Чтобы оценить всю величину роли распредвального сальника, попробуем пойти от обратного. Рассмотрим подробнее, что может произойти, если сальник выйдет из строя и перестанет надежно выполнять свои задачи.

  1. Минимальный вред, который способен нанести неисправный манжет — это замасленность всего подкапотного пространства.
  2. Существенно повысится расход масла, придется регулярно добавлять смазку. Соответствующая сигнальная лампа постоянно будет об этом напоминать и вскоре начнет раздражать.
  3. Если снизится уровень масла, начнутся стуки клапанов, которые вскоре обязательно выйдут из строя. Это только вопрос времени.
  4. Неметаллические элементы подкапотного пространства, которые окажутся залитыми маслом, вскоре разрушатся, деформируются, перестанут качественно выполнять свои задачи.
  5. Попадание масла на контакты приведет к возникновению проблем с запуском двигателя.
  6. Начнет выдавать ошибки датчик положения распредвала. Это повлечет за собой повышение расхода топлива, поскольку ЭБУ не сможет регулировать подачу горючего на каждый цилиндр, везде нагрузка окажется одинаковой.

Проверка работоспособности

Прежде чем приступить к замене манжета, обнаружив следы масла на двигателе, нужно провести несколько проверочных мероприятий:

  • Вполне вероятно, что забилась система, которая отвечает за вентиляцию масляного картера;
  • В системе могут пережаться шланги, из-за чего возникла неисправность.

Если же проверка этих элементов показала, что все в порядке, придется заменить сальник.

Советуем обратить внимание на несколько важных моментов

  1. Запустите двигатель и прислушайтесь, не стучат ли клапана или не издает ли шум разболтавшийся распредвал. Здесь вам поможет обычный стетоскоп, который обеспечит более точную прослушку. Вполне вероятно, вам потребуется заменить манжет и распредвал, либо его составные элементы, ставшие виновниками появления стука.
  2. В некоторых ситуациях от стука позволяет избавиться простая замена ремня привода ГРМ.
  3. Проверьте двигатель на холостом ходу. Если работа движка при этом неустойчивая, либо с трудом удается запустить мотор, проверьте состояние датчика положения распределительного вала. Порой замена этого элемента возвращает мотору прежнюю эффективность работы.

Это интересно: Не работает спидометр на Лада Калина — причины, неисправности

Для чего нужна своевременная замена манжеты

Не стоит говорить о том, что своевременная замена манжеты распредвала продлит жизнь автомобиля. Срок замены сальника распредвала зависит от возраста автомобиля, манеры езды, условий и многого другого. Своевременная замена манжеты снижает текущие расходы на автомобиль. Как известно, манжета распредвала уплотняет соединение, не допуская протечку масла. Это и есть основная задача сальника. Если манжета начинает пропускать масло, значит она пришла в негодность. Если в этом случае опоздать с заменой, увеличится расход масла в двигателе. а двигатель будет постоянно загрязнен, как мотор деревенского трактора. Масло по мере своего вытекания из сальника, будет разрушать неметаллические детали, которых в автомобиле не мало. Кроме того, ухудшится контакт в клеммах, что приведет к торможению завода машины. Как и было сказано выше, манжету распредвала желательно снимать и запрессовывать специальным инструментом. Некоторые даже утверждают, что менять сальник нужно обязательно у специалистов, но это не совсем верно. Дело в том, что так утверждают или сами мастера, которым нужен постоянный поток клиентов или те водители, которые опасаются сделать что-то своими руками. В самостоятельной работе подробное видео и фото – инструкции станут неплохими советчиками, а желание и терпение, залогом успеха. Проводя работы по ремонту или замене своими силами, можно сэкономить семейный бюджет, для которого расходы на автомобиль – немалая доля. Не секрет, что у специалистов цена на такую несложную операцию, как замена манжеты распредвала сравнительно высокая и себя не оправдывает. Лучше научиться делать это самому, тем более что сделать это очень просто.

Замена сальников распредвалов и коленвала

Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.

Достаточно вкрутить в сальник обычный саморез по металлу

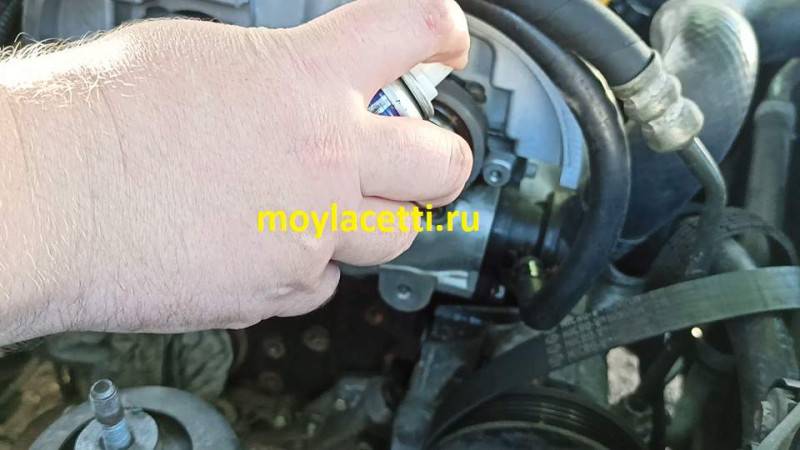

Обрабатываем ВД-40

И плоскогубцами выдергиваем сальник за саморез

То же самое проделываем с сальником коленвала

На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.

Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.

Наносим на внутреннюю кромку сальника немного моторного масла

Устанавливаем его на свое место максимально ровно и без перекосов

В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм

Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его

Второй сальник устанавливаем аналогично

Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу

Идем дальше.

Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания

Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.

Устанавливаем, но не обтягиваем помпу

Замена сальника своими руками

Процесс замены сальника распредвала практически одинаков на всех машинах. После определенного пробега, в зависимости от автомобиля, в районе шкифа и сальника распредвала, появляются пятна моторного масла, и с каждым прибавлением километров они увеличиваются. Это значит, что нужно заменить сальник распредвала. Как сделать это самому вы узнаете ниже.

Дело даже не в том, что вы теряете масло, а в том, что оно попадает на шкиф и зубчатый ремень привода распредвала, а такой поворот событий уже опасен. От горячего моторного масла начинает портиться резина ремня, от чего сразу сокращается его ресурс, помимо этого ремень становится еще и скользким, а это может быть чревато проскальзыванием его зубьев на зубьях шкифов.

Этот может в результате сказаться на загинании клапанов или в появлении на поршнях трещин. В любом случае от масляных потеков необходимо избавляться, то есть нужно заменять сальники.

Лучшим вариантом будет не наносить метки своим маркером, а прокручивая за болт на шкифе коленвала в направлении часовой стрелки, выставить все шкифы по заводским отметкам, которые есть на шкифе и на блоке двигателя (их нужно уточнить в мануале своего мотора, так как на разных двигателях могут быть разные метки).

Бывает и такое, что на двигателе нет меток, а есть только на шкифе распредвала, следовательно, метку на шкифе установить напротив плоскости разъема головки и блока двигателя, но лучше всего уточнить в мануале.

1.Для начала необходимо открутить болты и снять защитную крышку ремня ГРМ.

2. Затем нужно снять клапанную крышку, открутив болты ее крепящие.

3.Потом начинаем ставить метки на ремне и шкифах распредвала. Делается это для того чтобы потом все с точностью собрать назад разобранные детали.

4.После этого необходимо ослабить фиксацию натяжного ролика ремня и ослабить натяжение ремня.

5.Далее снимаем аккуратно ремень со шкифов распредвала.

6. Откручиваем ключом тот болт, который крепит шкиф распредвала, лучше всего застопорить шкифы во избежание поворотов, при помощи монтировки.

7. Далее нужно снять шкиф или шкифы, если их два, при помощи съёмника с конца распредвала, и помечаем где, был какой шкиф.

8. Снимаем шпонку с распредвала. И при помощи отвертки или пинцета снимаем наш сальник, аккуратно чтобы не повредить поверхность распредвала, по которой трется сальник.

9. Затем наружную поверхность сальника смазываем герметиком, а внутреннюю моторным маслом и надеваем на распредвал, потом запресовываем. Если у вас двигатель с двумя распредвалами, то необходимо заменить два сальника.

10.После замены сальника начинаем собирать все детали, сначала ставим шпонку на место.

Пошаговая инструкция замены заднего сальника коленвала

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.

После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.

Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.

Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

Наиболее популярными являются следующие производители:

  • Viuctor Reinz;
  • Elring;
  • Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
