Меняем главный тормозной цилиндр на ВАЗ-2110 (+алгоритм проверки)

ВАЗ 2110 | Суппорт передних тормозов

9.4. Суппорт передних тормозов

ОБЩИЕ СВЕДЕНИЯ

1. Пылезащитный чехол 2. Держатель колодок 3. Противошумовая прокладка 4. Внутренняя тормозная колодка (с индикатором износа) 5. Крепежные пластинки колодок 6. Внешняя тормозная колодка 7. Противошумовая прокладка 8. Противошумовая пружина 9. Крепежные пластинки колодок

10. Крепежное кольцо 11. Чехол цилиндра 12. Поршень 13. Уплотнение 14. Суппорт тормоза 15. Прокладка 16. Клапан выпуска воздуха 17. Втулка 18. Штифт

1. Тормозной диск 2. Держатель колодок 3. Индикатор износа тормозных колодок 4. Крепежные пластинки 5. Внешняя тормозная колодка 6. Внутренняя противошумовая прокладка 7. Противошумовая прокладка 8. Крепежные пластинки тормозных колодок 9. Внутренняя тормозная колодка 10. Противошумовая прокладка

11. Чехол цилиндра 12. Крепежное кольцо 13.Уплотнение 14. Поршень 15. Втулка 16. Пылезащитный чехол 17. Прокладка 18. Клапан выпуска воздуха 19. Суппорт тормоза 20. Пылезащитный чехол

Пыль, образовавшаяся в результате износа тормозных колодок, содержит асбест, опасный для здоровья. Не сдувайте его при помощи сжатого воздуха и не вдыхайте.

Если необходимо провести переборку суппорта (обычно из-за утечки тормозной жидкости) предварительно узнайте цену запасных частей или стоимость уже восставленного или нового суппорта. Перед началом переборки приобретите ремонтный набор. Всегда ремонтируйте оба суппорта вместе – никогда не ремонтируйте только один из них.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открутите гайки крепления колеса, поднимите переднюю часть автомобиля и установите его на опорах. Снимите колесо.

2. Открутите болт (указан нижней стрелкой) и отсоедините тормозной шланг (указан верхней стрелкой) от суппорта.

3. При помощи отрезка резинового шланга подходящего диаметра закройте отверстие шланга для того, чтобы внутрь его не попала грязь или влага и чтобы сократить потерю тормозной жидкости.

4. Руководствуясь инструкциями, приведенными в подразделе 9.3, снимите суппорт (снятие суппорта является частью операции по замене тормозных колодок).

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для переборки суппорта снимите крепежное кольцо чехла и чехол . Перед снятием поршня, поместите деревянный блок или несколько тряпок между поршнем и суппортом для защиты от повреждения при снятии.

2. Для того, чтобы достать поршень из суппорта, подсоедините воздушный шланг к месту подсоединения тормозного шланга к суппорту и выдавите поршень при помощи сжатого воздуха. Не прилагайте слишком большое давление, достаточно, чтобы поршень немного вышел из цилиндра.

Предупреждение Будьте осторожны и следите за тем, чтобы ваши пальцы не находились между суппортом и поршнем, так как поршень может прижать их.

3. Осмотрите поверхность поршня и стенок цилиндра суппорта. Если они поцарапаны, на них есть следи коррозии или износа, замените суппорт вместе с поршнем.

4. Если эти элементы в хорошем состоянии, снимите уплотнение поршня с цилиндра суппорта при помощи деревянного или пластикового инструмента. Металлические инструменты могут повредить поверхность цилиндра.

5. На суппорте модели PD51 выдавите втулку из суппорта и снимите пылезащитные чехлы с обеих сторон.

6. Очистите все элементы при помощи чистящей жидкости для механизма тормозов.

7. Для сборки суппорта вам необходимо приобрести ремонтный набор, подходящий для вашей модели автомобиля.

8. Опустите новое уплотнение поршня и поршень в тормозную жидкость и установите их в цилиндр суппорта. Не применяйте силу при установке поршня в цилиндр, проверьте, чтобы он был установлен правильно, и введите его в цилиндр, плотно на него надавив (не прилагайте слишком большого усилия).

9. Установите новый пылезащитный чехол поршня и крепежное кольцо.

10. Смажьте втулки силиконовой смазкой (входит в ремонтный комплект) и вставьте их в отверстия суппорта. Установите пылезащитные чехлы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка суппорта проводится в обратном порядке снятия. Не забудьте заменить медные уплотнительные шайбы (прокладки) на соединении тормозного шланга (новые шайбы обычно включены в ремонтный набор).

2. Прокачайте контур тормозной системы, руководствуясь инструкциями (см. подраздел 9.12). Проверьте, чтобы соединения тормозных шлангов не протекали. Проверьте работу тормозов перед началом нормальной эксплуатации автомобиля.

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы.

Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

Если брать во внимание конструкцию вакуумного усилителя, то он включает в себя комплексный блок, непосредственно связанный с главным цилиндром тормозной системы машины. У данного элемента следующие составляющие:

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Причины, по которым могли пропасть тормоза

Если на автомобиле неожиданно пропали тормоза, это может обуславливаться несколькими причинами, главное, не винить во всех проблемах главный цилиндр.

Ниже представлены причины пропадания тормозов на автомобиле:

1. Одной из основных причин обычно является протечка рабочего цилиндра. Из него постепенно, медленно, или быстро, вытекает вся содержимая жидкость.
2. Также следует проверить, на каком уровне находится тормозная жидкость в бачке и состояние основного тормоза.
3. Если на основном тормозе заметны следы от подтеков, то причины состоит в этом.
4. Еще одной возможной причиной отказа тормоза может быть то, что сорван тормозной трубопровод. Например, тормозные шланги из резины могли перетереться, частично сгнить в некоторых местах, получить пробои.
5. Возможно, заклинили рабочие цилиндры;

Если все-таки было замечено, что не работает основной тормозной цилиндр:

• на нем будет видно, в каких местах появились следы от подтеков жидкости для тормозов;
• тормозную педаль будет невозможно нажать;
• наоборот, педаль тормоза может двигаться сама по себе, когда водитель не прилагает для этого усилий.

Главный тормозной цилиндр с бачком: 1 — корпус главного цилиндра; 2 ~уплотнительное кольцо низкого давления; 3 — поршень привода контура «левый передний-правый задний тормоза»; 4 -распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца;7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт;11 — поршень привода контура «правый передний-левый задний тормоза»; 12 — соединительная втулка; 13 — бачок; 14 -датчик аварийного уровня тормозной жидкости; А — зазор. Следовательно, отремонтировать цилиндр для тормоза ВАЗ 2110 можно, но не всегда. Чаще всего, если он потек, исправить неполадки и восстановить работоспособность цилиндра поможет ремкомплект.

Если в цилиндре повредилось внутреннее зеркало, то, к сожалению, ничего исправить уже нельзя, так как шлифовка запрещена.

Если же все не так страшно и ремонт возможен, его можно сделать своими руками, ведь цена на ремкомплект вполне умеренная, и его может себе позволить почти каждый автомобилист.

Процесс замены главного тормозного цилиндра

1. Для начала надо отсоединить датчик уровня жидкости для тормозов от основного тормозного цилиндра.
2. Открутить крышку в расширительном бачке.
3. Шприцем откачать жидкость, содержимую в расширительном бачке.
4. Отсоединить трубопровод от системы тормозов.
5. Ключом на 10 последовательно отсоединить 4 трубки: по 2 с каждой стороны.
6. Отогнуть эти трубки таким образом, чтобы при снятии цилиндра для тормозов они не препятствовали процессу.
7. Теперь надо крестовой отверткой открутить несколько саморезов, чтобы подобраться к болтам крепления основного цилиндра и усилителю для тормозов (вакуумному).
8. Затем надо отогнуть обивку, так, чтобы было видно 2 гайки.

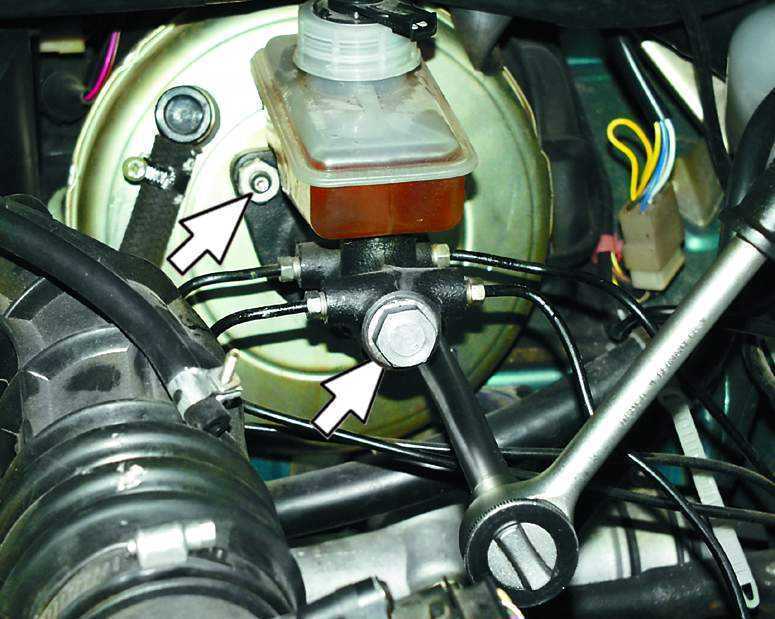

9. Воспользовавшись ключом на 17 надо открутить эти гайки и снять основной цилиндр (снимать прямо с бачком);
10. Снять тормозной бачок и установить на его место новый.

Как правильно установить цилиндр:

• перед началом установки следует заменить бачок;
• установить основной цилиндр в порядке, обратном описанному выше;
• Взять шток-толкатель и попасть им точно в отверстие, находящееся в основном цилиндре;
• Надеть шток-толкатель на 2 шпильки и плотно зажать гайки крепления с помощью ключа на 17;
• подключить все трубки трубопровода системы тормозов;

Важно! Не стоит слишком сильно затягивать трубки, так как их в любом случае придется ослабить, чтобы прокачивать основной тормоз, поэтому, лучше не совершать лишнюю работу

• после подключения всех трубок надо открутить крушку у бачка и заполнить ее жидкостью для тормозов;
• после этого установить обшивку обратно в моторный отсек, закрепив ее саморезами. На этом установка окончена.

• Если остались вопросы по снятию и установке главного тормозного цилиндра, рекомендую ознакомиться с этим видео материалом:
• После того, как цилиндр установлен, его надо прокачать, чтобы улучшить его работоспособность.
• Осуществить это можно следуя простым правилам:

• найти напарника, который буде помогать, и усадить его в салон;
• совершить насколько качкой педали;
• зажать педаль, и с помощью ключа на 10 немного открутить штуцер какой-нибудь одной трубки системы тормозов;
• дождаться, пока выйдет воздух и немного жидкости для тормозов;
• с помощью ключа на 10 затянуть штуцер;
• теперь можно уже отпустить педаль автомобиля;
• повторять эти действия, пока из штуцера не пойдут пузырьки воздуха;
• совершить эту операцию со всеми контурами.

Важно помнить, что в багажнике всегда должна иметься тормозная жидкость на запас, мало ли, что случится на дороге

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе.

Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Метки: системы управлениятормозная система

Всегда приходит время, когда в работе детали появляются какие-то проблемы. Если во время поездки пропали тормоза, значит, предоставляется опасность водителю и пассажирам. Рабочий тормозной цилиндр — очень важная деталь всей системы тормозов.

Он преобразовывает давление, которое оказывает жидкость, в силу, которая оказывает действие на колодки тормозов. Следовательно, надо вовремя заменять главный цилиндр, если с ним возникли непоправимые проблемы.

Когда водитель тормозит, он оказывает действие на тормозную педаль, и чтобы это воздействие осуществилось, существует деталь — шток, который действует на поршень основного цилиндра. Он влияет на жидкость для тормозов, а она уже на цилиндры. Во время этого особые поршни прижимают колодки тормозов к дискам (иногда барабанам). Различия возникают из-за разных видов тормозных систем.

Ниже представлена инструкция по замене главного цилиндра. Она поможет сделать качественный ремонт своими руками:

• причины, по которым пропали тормоза;
• возможность отремонтировать главный тормозной цилиндр;
• инструменты, необходимые для работы;
• замена основного цилиндра;
• его окончательное снятие;
• установка цилиндра;
• улучшение основного тормозного цилиндра.

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Симптомы неполадок

Общее техническое состоянием автомобиля (в том числе тормозной системы) можно проверить с помощью персонального диагностического адаптера – автосканера. Данного рода устройства широко распространены и имеют широкий ценовой диапазон

Мы же хотим обратить ваше внимание на бюджетную модель корейского производства Scan Tool Pro Black Edition

При стоимости около 2т.р. данный сканер способен полностью диагностировать ваш автомобиль (двигатель, коробку передач, трансмиссию, abs, srs и многое другое), что окупится за 1-2 поездки на СТО. Адаптер достаточно прост в управлении, имеет русифицированное ПО и совместим с большинством автомобилей начиная с 1993 года выпуска. Так же устройство будет полезным при покупке подержанного автомобиля, так как способно показать его реальный пробег и VIN.

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

Зачем нужен регулятор давления

Далеко не каждый владелец отечественной «десятки» поймет, зачем нужна замена регулятора давления тормозов на ВАЗ 2110. Попросту такое название знакомо не всем. Популярное обозначение регулятора — колдун.

Этот самый колдун расположен на задней подвеске вашего автомобиля. Он имеет рычаг с подвижным положением. В зависимости от момента нагрузки на пружину, его положение меняется.

Чтобы узел функционировал эффективно и без ошибок, необходимо выполнить регулировку регулятора давления тормозов на вашем автомобиле ВАЗ 2110. Так вы сможете предотвратить несвоевременную блокировку колес.

Причины, по которым могли пропасть тормоза

Любые неполадки во время процесса торможения снижают его эффективность, что может привести к ужасным последствиям для всех – и для водителя, и для пассажиров, и для других участников дорожного движения. Очень часто проблемы возникают просто из-за того, что водитель пользуется некачественной жидкостью для тормозов. Если на автомобиле неожиданно пропали тормоза, это может обуславливаться несколькими причинами, главное, не винить во всех проблемах главный цилиндр.

Ниже представлены причины пропадания тормозов на автомобиле:

1. Одной из основных причин обычно является протечка рабочего цилиндра. Из него постепенно, медленно, или быстро, вытекает вся содержимая жидкость.
2. Также следует проверить, на каком уровне находится тормозная жидкость в бачке и состояние основного тормоза.
3. Если на основном тормозе заметны следы от подтеков, то причины состоит в этом.
4. Еще одной возможной причиной отказа тормоза может быть то, что сорван тормозной трубопровод. Например, тормозные шланги из резины могли перетереться, частично сгнить в некоторых местах, получить пробои.
5. Возможно, заклинили рабочие цилиндры;

Если все-таки было замечено, что не работает основной тормозной цилиндр:

• на нем будет видно, в каких местах появились следы от подтеков жидкости для тормозов;
• тормозную педаль будет невозможно нажать;
• наоборот, педаль тормоза может двигаться сама по себе, когда водитель не прилагает для этого усилий.

Главный тормозной цилиндр с бачком: 1 — корпус главного цилиндра; 2 ~уплотнительное кольцо низкого давления; 3 — поршень привода контура «левый передний-правый задний тормоза»; 4 -распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца;7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт;11 — поршень привода контура «правый передний-левый задний тормоза»; 12 — соединительная втулка; 13 — бачок; 14 -датчик аварийного уровня тормозной жидкости; А — зазор. Следовательно, отремонтировать цилиндр для тормоза ВАЗ 2110 можно, но не всегда. Чаще всего, если он потек, исправить неполадки и восстановить работоспособность цилиндра поможет ремкомплект. Если в цилиндре повредилось внутреннее зеркало, то, к сожалению, ничего исправить уже нельзя, так как шлифовка запрещена. Если же все не так страшно и ремонт возможен, его можно сделать своими руками, ведь цена на ремкомплект вполне умеренная, и его может себе позволить почти каждый автомобилист.

Какие инструменты требуются для замены основного цилиндра для тормоза?

• ключ на 17;
• ключ на 10;
• бутылка поллитра с жидкостью для тормозов;
• шприц;
• жидкость для тормоза.

Замена главного цилиндра

А теперь приступаем непосредственно к замене главного тормозного цилиндра на автомобиле ВАЗ 2110.

Снятие цилиндра

ВАЗ 2110 замена главного тормозного цилиндра

• Первым делом следует отсоединить датчик уровня тормозной жидкости от расширительного бачка главного тормозного цилиндра.
• Далее нужно открутить крышку расширительного бачка.
• При помощи шприца откачайте тормозную жидкость из расширительного бачка.
• Следующий шаг – отсоединение трубопровода тормозной системы.
• При помощи ключа на 10 отсоедините последовательно все 4 трубки, 2 с одной стороны цилиндра и 2 с другой.
• Теперь трубки следует немного отогнуть так, чтобы они не мешали при снятии главного тормозного цилиндра.
• Чтобы добраться до болтов крепления главного цилиндра к вакуумному усилителю тормозов необходимо открутить несколько саморезов при помощи крестовой отвертки.

Частичное снятие обшивки моторного отсека

• Эти саморезы удерживают обивку моторного отсека. Отогните обивку и обеспечьте себе хороший доступ к двум гайкам.
• При помощи ключа на 17 открутите эти две гайки.
• Затем просто снимите главный тормозной цилиндр со шпилек вместе с бачком.
• Если придется снять тормозной бачок для того, чтобы установить его на новый (в случае поломки бачка на новом цилиндре), то его следует просто поддеть отверткой и снять.

Крепление расширительного бачка к главному тормозному цилиндру

• Если необходимо заменить бачок, сделайте это перед началом установки.
• Установка главного тормозного цилиндра происходит в обратном порядке.
• Сначала следует попасть штоком-толкателем в отверстие главного тормозного цилиндра.
• После чего наденьте его на две шпильки и плотно зажмите гайки крепления ключом на 17.
• Подключите все трубки трубопровода тормозной системы.

Совет! Не затягивайте сильно плотно трубки – их все равно придется попускать для того, чтобы прокачать главный тормозной.

• Открутите крышку бачка и наполните его тормозной жидкостью.
• Установите обратно обшивку моторного отсека и прикрепите ее при помощи саморезов.

И вот, на ВАЗ 2110 главный тормозной цилиндр поменян!

Прокачка главного тормозного цилиндра ВАЗ 2110

После установки цилиндра, чтобы обеспечить его работоспособность, следует его прокачать. Далее приведена инструкция, как это делать:

• Как уже упоминалось, для этой операции, как и для прокачки рабочих цилиндров, требуется напарник, которого следует усадить в салон автомобиля.
• Следует накачать педаль (сделать несколько качков).
• Теперь педаль следует зажать, а тем временем, при помощи ключа на 10, приоткрутить штуцер одной из трубок тормозной системы.
• В это время должен выйти воздух и немного тормозной жидкости.
• Теперь нужно затянуть штуцер ключом на 10.
• Затем педаль можно отпустить.
• Операцию повторять до тех пор, пока во время открытия штуцера не будут выходить пузырьки воздуха.
• Таким образом следует прокачать каждый из 4-х контуров.

Помните! Обязательно залейте тормозную жидкость в расширительный бачок до необходимого уровня.

И помните – всегда имейте при себе (в багажнике) запас тормозной жидкости, ведь случаи на дороге случаются самые разные.

Имейте запас тормозухи

Итак, мы рассмотрели, как поменять главный тормозной цилиндр на автомобиле ВАЗ 2110. В помощь вам предоставляется также видео, помогающее наглядно увидеть суть процесса. Очень надеемся, что эти фото и советы, данные в этой статье помогут вам в самостоятельном ремонте любимой десятки.

http://carfrance.ru/zamena-glavnogo-tormoznogo-cilindra-na-vaz-2110/http://m.etlib.ru/report/1296-zamena-glavnogo-tormoznogo-tsilindra-vaz-2110http://masteravaza.ru/tormoza/glavnyj-cilindr/zamena-glavnogo-tormoznogo-cilindra-na-vaz-2110-494

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Обслуживание суппорта на ВАЗ-2110 и ремонт

Обслуживать суппорт ВАЗ следует в обязательном порядке после каждой замены тормозных колодок, а также в случае вынужденной ревизии в связи с его неисправностью, для чего в первую очередь необходимо проверить состояние всех резиновых элементов, амортизаторов и пыльников. Также в обязательном порядке следует заменить смазку для направляющих суппорта. Вам нужна хорошая силиконовая смазка на синтетической основе, выдерживающая высокие температуры.

Если вам пришлось купить ремонтный комплект — там имеется такая смазка, все необходимые прокладки, новые направляющие и поршень. Цена подобного удовольствия обойдется вам порядка 500 рублей. Купить новый суппорт ВАЗ-2110(2112), в зависимости от магазина и региона России, будет стоить от 1000 до 1500 рублей.

Чтобы извлечь поршень из посадочного места — необходимо создать соответствующие усилие при помощи воздушного компрессора (поршни ремонтируется по одному, ход второго блокируется, например, деревянным бруском). С таким же успехом, снимая изделие с автомобиля, можно зажать педаль тормоза, не отключая суппорт ВАЗ 2112 от тормозного шланга. Желательно использовать резиновую наставку, дабы амортизировать резкий удар движущегося свободно поршня и его “выстрел”.

Ремонт суппорта ВАЗ 2110

Обратно поршень задвигается при помощи специальной струбцины. При этом следует отогнуть пыльник, дабы компенсировать избыточное давление воздуха. Отверстие для поршня и для направляющих зачищаются и промываются жидкостью для очистки карбюратора, все прокладки, пыльники и посадочные места также тщательно смазываются.

Основной неисправностью тормозных цилиндров переднего колеса на ВАЗ 2110-2112 можно считать их приклинивание, в результате чего даже при отпущенной педали тормоза цилиндр не возвращается сразу в первоначальное положение. Также, не исключены проблемы с пропусканием тормозной жидкости из под резинки, что тоже не является нормальным.

Чтобы заменить данную деталь самостоятельно, понадобится следующий инструмент:

• Головка торцевая на 13 мм
• Трещоточная рукоятка и вороток
• Шестигранник или подобная бита на 10
• Накидной ключ на 13
• Специальный разрезной ключ для тормозных трубок и шлангов
