А дыма без огня, как известно, не бывает, и еще одной частой нива шевроле натяжитель цепи грм гидравлической системы натяжения цепи является выход из строя маслопроводящей системы. Устанавливаю решетку радиатора, пыльник двигателя, защиту. Вначале на шестерню коленчатого вала После этого на масляный насос И в завершение на распределительный вал Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле.
Давлением масла управляет шариковый клапан гидронатяжителя. Но не так страшна проблема, как ее описание. Какие причины того, что гидронатяжитель цепи го мотора пришел в негодность?
Вставил новый сальник, слегка смазав моторным маслом, используя старый в качестве оправки осадил его на место.
Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: Если путем замены одного гидронатяжителя на новый решить проблему посторонних шумов не удалось — можно решиться на установку устройства механического образца. Зайдя на автомобильные форумы по ВАЗ , можно удивиться, как люди практически в один голос отдают свое предпочтение механике.
Для замены делаем следующие: Берем болт крепления и устанавливаем на башмак Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом: Вначале на шестерню коленчатого вала После этого на масляный насос И в завершение на распределительный вал Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле.
Регулировка по меткам производится в несколько этапов: Подготавливается весь необходимый инструмент Отключается вентилятор и откручивается крепление радиатора Снимаем крышку клапанов Когда все подготовительные этапы проделаны делается следующая регулировка: Поэтому всякая деталь имеет свой срок службы, который зависит не только от времени, но и от качества вождения автомобиля.
Определение неисправности Точной рекомендации по определению растяжения цепи ГРМ в автомобиле нет.
Этапы работ
В принципе, с заменой цепи ГРМ и установкой меток может справиться любой человек. Достаточно просто быть внимательными и аккуратным. Ниже представлена инструкция по замене цепи и выставлении меток на механизме.
Что нужно подготовить?
Для начала следует купить цепочку для устройства Нивы Шевроле. Чтобы не приобрести подделку, есть верный способ проверить элемент на качество. Возьмите цепочку в руки плашмя и выставьте руки перед собой. Если вы увидите, что ее концы начали провисать, и показатель провисания превысит 1 см, то элемент лучше не приобретать. То же самое касается того, если провисание детали будет неравномерным. Помимо этого, купите:
- сальник (лобовой);
- новую прокладку ГБЦ;
- прокладку помпы.
Поэтапная инструкция
- Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
- Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
- Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
- Гаечным ключом начните откручивать гайку храповика.
- Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
- Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
- Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
- Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
- Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.
- В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
- Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
- Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
- После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
- Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.
Снизу — старая цепь, сверху — новая

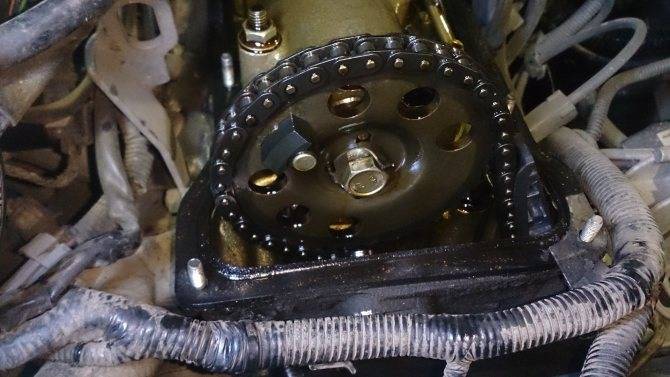

Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников
Данная деталь
Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.
Критерием для замены может служить и проверка фаз.
Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.
Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.
Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.
Мастерская: гидронатяжитель. о чем шумела цепь
Например, немногие задумываются о том, как изменяются фазы газораспределения, если приводная цепь и звездочки сильно изношены. Это приводит к опасным колебаниям, из-за которых обрывается успокоитель — ну а без него цепь хлещет по звездочкам еще сильней. Фазы газораспределения тоже гуляют, отслеживая такие колебания. Можете не сомневаться — мощней или экономичней мотор не станет, не говоря уже о долговечности.
Иногда хочется воскликнуть: почему все новое («прогрессивное») в нашем автопроме на поверку оказывается источником проблем для автовладельцев и для нас, ремонтников? Вот одна из них. Открыв «За рулем» (2001, № 5 и 2002, № 1), вы узнаете, как устроен гидронатяжитель цепи ГРМ. Задумка прекрасная — не то что примитивный механизм, требующий периодической регулировки цепи по мере износа! Перед вами — продукт самой передовой «гидравлической мысли»: как только в него поступит масло под давлением, плунжер выдвинется и, нажав на башмак, натянет цепь. Но «сила действия равна силе противодействия» — едва цепь натянется, объем масла в полости между корпусом обратного клапана и плунжером будет заперт (шарик сядет в седло). Все! Длина натяжителя зафиксирована до тех пор, пока цепь не удлинится. Тогда плунжер выдвинется еще… Прекрасная автоматика.
Но прислушиваясь к шумам «нив-21213» (их моторы 1,7 л как раз оснащены гидронатяжителем), я не раз настораживался: «Что-то в ГРМ не так!» Известно ведь, чем кончаются «шутки» с цепью, если она перескочит через зубья звездочек. Минимум — погнутые клапаны… Как в театре: если на стене висит ружье, оно в конце концов выстрелит.
Долго ожидать не пришлось. «Нива» этого клиента прибыла на эвакуаторе — часом раньше он позвонил, жалуясь на «страшный грохот»… По понятным причинам не пуская мотор, мы сняли клапанную крышку: ого — цепь перепрыгнула через четыре зуба! Болтается, будто и нет натяжителя. Сняли его — увидели заклинивший в утопленном положении плунжер: возвратная пружина не справилась. Попробовали плунжер вытащить — не смогли и мы, крепко сидит! Но вспомните: если обратный клапан исправен, как масло могло уйти из-под плунжера?
Чтобы разобраться, занялись «хирургией» — осторожно вскрыли неразборное устройство («болгарка» и токарный станок под рукой!). Явных дефектов не нашли (см
фото), но ведь плунжер был-таки заклинен! Какова причина? Возможно, твердые частицы в грязном масле. «Недержание» клапана, скорее всего, тоже связано с попавшей под шарик соринкой. Мы, конечно, знаем, что подобные детали гидравлики по точности должны быть высочайшего класса, но как тогда понимать дальнейшие приключения?
Отремонтировав пострадавшему головку цилиндров (с заменой четырех клапанов), поставили новый гидронатяжитель. Пустили мотор — звук работы на холостом ходу, мягко говоря, разочаровал: опять клацает ненатянутая цепь. Ясно: плунжер не выдвинулся насколько надо. Плавно увеличили число оборотов до 5000 — и шума не стало. Повысившееся давление заставило-таки плунжер выдвинуться. Ура? Не торопитесь. Сбросили до холостых… и тут — сначала едва заметно, потом все явственней — противное клацанье возобновилось. Масло ушло из-под плунжера!
Привезли из магазина еще один гидронатяжитель. Этот удивил по-настоящему: не уместился в посадочном гнезде головки! Сравнив его диаметр с предыдущим, мы поняли, что изготовитель считает этот размер второстепенным — разница 0,4 мм. Не многовато ли? (Помню мрачные времена госприемки, когда на весь Союз ославили один из подшипниковых заводов, где прослабили внутреннее кольцо аж на пять микрон — брак, граничащий с преступлением!)
Озлившись, хватаю в одну руку «толстый» натяжитель, в другую — микрометр и сам лечу в магазин. Попросил выложить на прилавок 10 штук, все обмерил и нашел два (!) пригодных для установки на двигатель.
Итак, попробуем еще один. «Мир под оливами» так и не наступил — снова цепь клацает… Владелец совсем пал духом, жалко его. Тогда мы пошли на крайнюю меру. К обычному механическому натяжителю выточили втулку-удлинитель, чтобы длина узла в сборе соответствовала гидронатяжителю. Втулку напрессовали на плунжер, зафиксировали сваркой. Затем натянули цепь, и клиент с тех пор ездит довольный.
Эта история задела меня всерьез, и я обзвонил несколько крупных дилерских центров по продаже и ремонту автомобилей ВАЗ. Оказалось, шум цепи двигателей 1,7 л на «нивах» — явление почти рядовое. (Еще немного — и его назовут «нормальным»!) Заодно оказалось, что знают там еще об одной беде — поломке маслоподводящей трубки. Говорят, двигатели, запоротые ездой без масла, уже встречались.
Что тут добавить? Любая автоматика хороша, если безотказна. А рассчитывать на это при разбросе посадочных размеров в полмиллиметра не приходится.
Порядок работ по натяжению или замене цепи ГРМ
В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.
Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.
Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.
— немного ослабить натяжитель цепи, находящийся рядом с помпой;
— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;
— затянуть натяжитель до отказа;
— запустив двигатель, проверить натяжение цепи;
— закрыть крышку привода, хорошо затянув все болты и гайки.
— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную
— незначительно ослабить натяжитель
— провернуть коленвал на два оборота и затянуть натяжитель полностью
— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой
— установить клапанную крышку и боковую крышку привода
Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.
Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.
— вначале надо стравить давление в натяжителе и открутить гайку;
— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;
— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;
— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;
— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;
— подключив натяжитель и проверив его фиксацию, поставить крышку на место;
— в заключение, запустить двигатель и проверить работоспособность привода.
Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.
Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.
При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.
Натяжка цепи ВАЗ 2107 занимает порядка получаса времени, однако, если этого не сделать, последствия могут быть самыми плачевными. В статье подробная инструкция с фото.
Механический натяжитель цепи. Основные производители.
Я рад и доволен проделанной работой. Времени не было, чтобы обо всём тут написать. Буду теперь потихоньку выкладывать и делиться со всеми. Итак, замена штатного натяжителя цепи. Для начала небольшое вступление.
ГНЦ — гидронатяжитель цепи, штатная конструкция, обеспечивающая натяжение цепи засчёт гидравлики натяжителя вернее сказать, цепь натягивает башмак, который в свою очередь отклоняется натяжителем. Недостаток конструкции — при запуске на холодную, пока масло не накачается и не создаст должно давления, шток натяжителя зачастую легко продавливается и цепь ГРМ в такой момент натянута недостаточно сильно, вследствие чего цепь вибрирует и со временем разбивает успокоитель он находится на противоположной от ГНЦ ветви цепи ГРМ, называемой ведущей ветвью цепи.
НИВА ШЕВРОЛЕ замена гидронатежителя цепи грм на пилот
Езда с разбитым успокоителем черевата серьёзными последствиями — на больших оборотах слабонатянутую цепь мотыляет настолько сильно, что цепь может просто-напросто перескочить на несколько зубьев на звёздочке, что приведёт к рассогласованной работе коленвала и распредвала и как следствие — несогласованной работе клапанов с цилиндрами. В худшем случае происходит загиб клапанов. Выход из данной ситуации — поставить механический автоматический натяжитель цепи АНЦ.
Механика лишена недостатков гидравлики и при правильной конструкции позволяет повысить надёжность данного узла газораспределительного механизма ГРМ.
Все автоматические натяжители цепи построены по одному принципу — их шток выдвигается автоматически, по мере растягивания цепи, что позволяет автоматически выбирать провисания цепи. Странные шумы из моторного отсека, причиной которых является вышедший из строя гидронатяжитель цепи, уже, практически, рядовая проблема для отечественных вседорождников.
Речь пойдет, в первую очередь, о ВАЗ , но и прогрессивная Шевроле Нива в этом плане не стала исключением из правил. Неподдельная боль отечественного автопрома Гидравлика, как известно, наука, которая любит точность. Идеально подогнанные до микрон диаметры отверстий и втулок, надежно работающие как часы клапана и высокие требования к чистоте и качеству рабочей жидкости в нашем случае масла.
Казалось бы, тонко настраиваемая автоматическая система. Без этой детали невозможна нормальная работа двигателя.
Натяжитель цепи. Установка.
Расположение и Замена Данная деталь расположена с пассажирской стороны в подкапотном пространстве на двигателе под патрубками системы охлаждения.
В случае большого растяжения его необходимо заменить на новый, для этого нужно провести следующий порядок действий: Сборка Чтобы произвести обратную сборку проделываем следующие действия: Берем новую деталь, и останавливаем на свое место Берем два болта и прикручиваем устройство к двигателю Присоединяем трубку по которой происходит подача жидкости Ближе к ста тысячам пробега, даже если будут отсутствовать посторонние шумы в районе двигателя, то в любом случае деталь нужно проверить на наличие растяжения и повреждений.
Замена Если вовремя не произвести замену то она во время движения может порваться. Принцип работы — часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за г.
Основной минус изделия, конструктор выдает за его плюс — нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. На тюнингованные ГБЦ стараемся ставить Автопилот по его наличию.
В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и двигателей ситуация аналогична.
Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия это касается однорядной цепи.
Замена гидронатяжителя.
None Для замены понадобиться следующий порядок действий и набор инструментов:
- гаечный ключ на 10, для отключения штуцера трубки подведения масла к гидронатяжителю.
- После этого штуцер ослабляется и трубка отводиться вверх.
- С помощью ключа на 10 убираем гайки которые удерживают натяжитель.
- После этого устройство можно извлечь и установить новое.
- Старый натяжитель ремня ГРМ не подлежит ремонту. Перед установкой новой запчасти посадочное место необходимо промазать герметиком, чтобы не допустить вытекание масла.
Установка новой детали осуществляется в обратном порядке:
- Натяжитель вставляется в посадочное место. Деталь должна быть идентична той, которая рекомендуется заводом изготовителем.
- Затягивается двумя гайками. При закручивании не надо прилагать излишние усилия, чтобы не сорвать резьбу.
- Закрепляем трубку для подведения масла к гидронатяжителю.
Важно помнить, что без замены цепи ГРМ можно не устранить проблему, поскольку цепь может быть растянута на столько сильно, что этот износ не будет компенсироваться новым натяжителем. Привет! Расскажу о ситуёвине, которая приключилась около месяца назад
В общем, ехал я из ННовгорода(35 км), когда уезжал оттуда все было норм. Приехал домой, остановился возле магазина, сходили закупились, завожу машину а в ответ железный грохот. Ну понятное дело заглушил, полез под капот смотреть. Помня недавний ремонт на старой, посмотрел все что на ремне- все оказалось норм. Завел еще раз, и держась за клапанную крышку немного прибавил газу, ну и отдачу слышно сразу. Незнай сколько по трассе так проехал, но в натяг то не страшно, главное чтоб при запусках не перескочила. Доехал сразу в магаз, купил прокладку клапанной крышки за 90р и успокоитель за 110р (как самого вероятного виновника, чтоб не бегать потом). На следующий день вскрытие показало
Привет! Расскажу о ситуёвине, которая приключилась около месяца назад. В общем, ехал я из ННовгорода(35 км), когда уезжал оттуда все было норм. Приехал домой, остановился возле магазина, сходили закупились, завожу машину а в ответ железный грохот. Ну понятное дело заглушил, полез под капот смотреть. Помня недавний ремонт на старой, посмотрел все что на ремне- все оказалось норм. Завел еще раз, и держась за клапанную крышку немного прибавил газу, ну и отдачу слышно сразу. Незнай сколько по трассе так проехал, но в натяг то не страшно, главное чтоб при запусках не перескочила. Доехал сразу в магаз, купил прокладку клапанной крышки за 90р и успокоитель за 110р (как самого вероятного виновника, чтоб не бегать потом). На следующий день вскрытие показало
None Долго ковырялся именно доставая куски старого успокоителя, потому что сначала не хотел звездочку откручивать и цепь мешала. Но в итоге все равно пришлось снять, потому что новый никак не лез.
Вот кстати чистенький движок, масло после покупки ЛиквиМолли полусинь, прошел 10000. Метки на всякий случай проверил, все норм. Вдруг кто не в курсе ))) пару фоток из интернета
Метка на шкиве коленвала напротив ДПКВ
при этом метка на звездочке распредвала в таком положенииДомкратить не стал, проворачивал толкая на пятой передаче.Ну с этим все понятно, поставили собрали, НО… завел и один хер гремит. И тогда я все-таки решился…поставить “Пилот”. Просто когда консультировался по телефону с автосервисом, такая фраза прозвучала: “Не просто так же успокоитель развалился, значит цепь не натянута была”. Так вот по ходу натяжитель у меня или помер или засорилось там что-то, разбираться я с ним не стал. Открутил нах. эту магистраль, и воткнул туда “Пилот”, купленный за 550р. Все ставил по инструкции, хреново только откручивать-закручивать потому что термостат и патрубки мешаются.

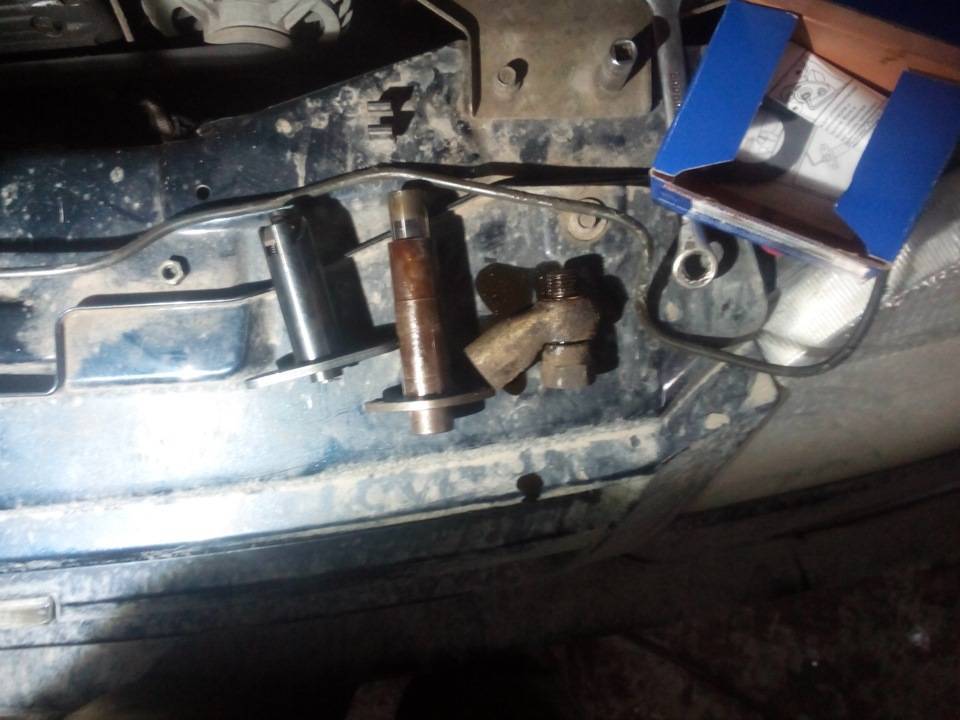

Пару слов о мехнатяжителях. Езжу на Шеви уже 4 года, и всё это время собирался заказать Исай. И вот блин пока гром не грянул, так и не сделал. Пилот конечно тоже норм, обещают 25!лет гарантии! Машина сгниет но он будет работать)))
Полный размерТакая вот коробочка
Полный размери многообещающий девиз!
Стремает то что много подделок, я даже сам до конца не уверен что купил оригинал, хотя вроде выглядел добротно, и прошел регистрацию на сайте по вкладышу из коробки. Ситуация такая, что я в двух проверенных магазинах смотрел, и они не похожи на тот “оригинал” который описывают на сайте. В одном магазине лежал матовый черный, я поехал в другой магаз для сравнения- там глянцевый блестящий. В итоге взял второй, но сомнения остались.
Замена гидравлического натяжителя цепи на Нивах
Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.
Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники
И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.
Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться.
Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.
1 – корпус натяжителя; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – паз установочный; Д – отверстие; Е – резервная полость.
Масло из системы смазки по трубке 3 (см. рис. 2-11) поступает в полость «Е» (рис. 2- 46) натяжителя, далее через отверстие «Д» и клапанный узел 2 попадает в рабочую полость «В» и давит на плунжер 5. В корпусе 1 натяжителя имеется отверстие диаметром в 1мм для стравливания воздуха из полости «Е».
Диаметральный зазор между корпусом 1 и плунжером 2 должен быть 0,018–0,024 мм и измеряется как разность максимального замеренного диаметра плунжера 2 и минимального замеренного диаметра корпуса 1.
При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.
При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.
Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.
Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.
Механический натяжитель цепи. Основные производители.

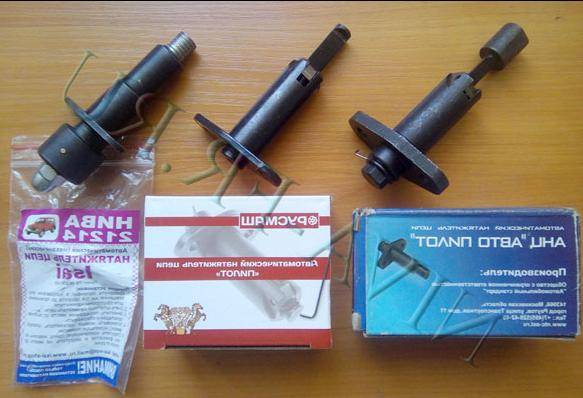

На фото представлено три основных варианта распространенных в России. Первое изделие делает , в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.
Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из и сразу очень упало качество на входе. Пошло удешевление производства.
Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

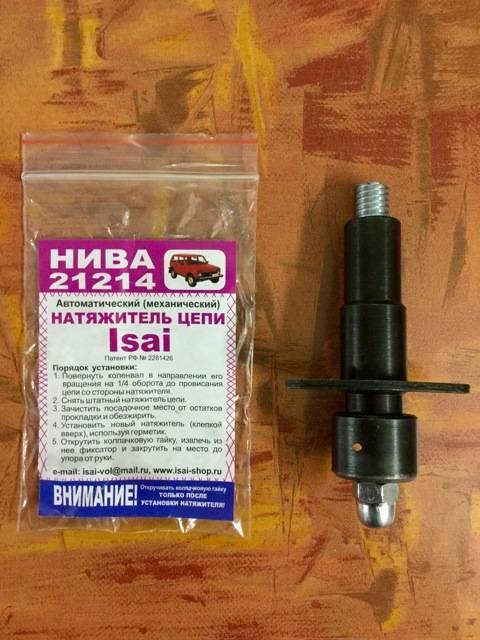

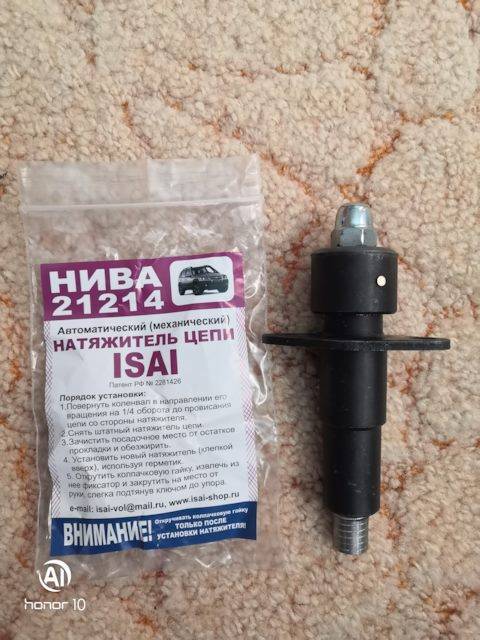

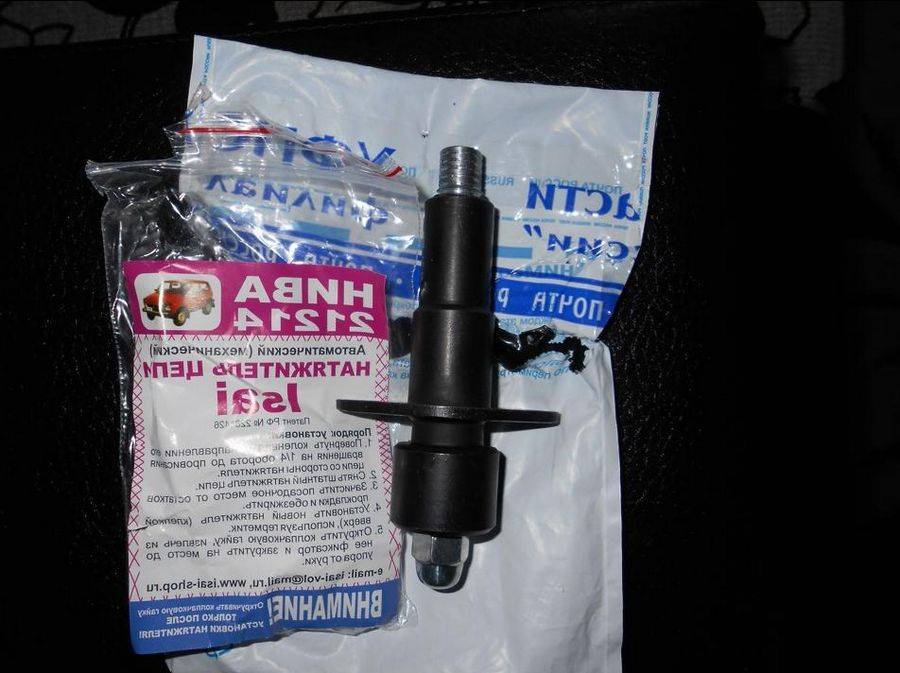

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.
Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.
натяжитель цепи Пилот для 21213
