Меняем гидрокомпенсаторы на болты в двигателе Шевроле Нива своими руками

Избавляемся от гидрокомпенсаторов своими руками

Работа по замене несложная и с ней справится любой автомобилист, который хоть раз в жизни регулировал клапана на классических ВАЗах. Процесс займёт не более часа, если все будет под руками и выполнять действия по такой методике:

1. Устанавливаем машину на ровную площадку, затягиваем ручник и ставим на нейтральную передачу.
2. Освобождаем крышку клапанного механизма от всех шлангов и патрубков, снимаем воздуховод.

Освобождаем клапанную крышку от патрубков.

Откручиваем гайки на клапанной крышке.

Выставляем мотор в положение ВМТ четвёртого цилиндра.

Откручиваем болт, фиксирующий шестерни.

Демонтируем натяжитель цепи.

Устанавливаем стопорные пластины.

Устанавливаем рокера и удерживающие пружины.

Устанавливаем распредвал, артикул 21213-1006008 .

Теперь можно приступать к регулировке клапанов по такой же схеме, как это делается на всех классических ВАЗах — при совмещении метки регулируют зазор с помощью щупа на 6 и 8 клапанах, проворачивают вал на 90 градусов, регулируют 7 и 4-й, ещё на 90 — 3 и 1-й, последних пол оборота — 2 и 5-й клапана.

Регулировку тепловых зазоров проводят согласно инструкции приведенной выше.

Взамен получили необходимость каждых 10-12 тысяч заниматься регулировкой теплового зазора клапанов, но такой обмен вполне оправдан. Удачной всем замены и ровной работы двигателя!

Видео о замене гидриков на регулировочные болты Нива Шевроле

Гидрокомпенсаторы в первый раз были представлены на российском рынке еще в 1989 году. Тогда они показались очень действенными для усовершенствования движков Жигулей. Применение этих деталей имело положительные результаты, потому спустя время изготовитель этих устройств модернизировал своё детище так, чтоб было можно установить гидрокомпенсатор на Ниву, что стало верным решением.

Механизм работы такового устройства состоит в том, что заместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Конкретно к этим парам из смазочной позволяющей вести бухгалтерский учет (софт) по дополнительным трубкам проводится масло из смазочной комплекса бухгалтерских программ, это и принуждает рокер (или рычаг) повсевременно прижиматься к кулачку распределительного вала. Используя этот факт исчезает необходимость, которая до установки этой детали была неизменной, инспектировать клапанные зазоры и регулировать их.

Читайте так же

Спецы говорят, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, по этой причине детали газораспределительного механизма не только лишь меньше гремят, да и имеют значительно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некой мере понижается токсичность выхлопа и, что важное условие, расход горючего

Правда, у этого механизма всё же встречаются некие недочеты, которые являются неодолимыми на пути их конвейерной установки. Основным, пожалуй, стоит именовать тот, что установка гидрокомпенсаторов на Ниву просит неописуемо узкой регулировки и большой тщательности, что значит, что будет нужно намного не просто времени, для промышленного сборочного потока время является непозволительной роскошью.

Но а на станциях техобслуживания такая работа является мало выгодной. Уже сегодня, сегодня называют очередной значимый недочет, заключающийся в таком разрезе, что после снятия головки необходимо будет разбирать весь блок, что значит, что придется поменять прокладки, ведь собрать блок со старенькыми невозможно.

https://youtube.com/watch?v=qHtGJDUKn5U

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте .Мой рассказ будет в нескольких пунктах.1. Устройство и работа гидрокомпенсаторов2. Проверка3. Установка (2 способа)Будут прилагаться видеоИтак:1. Устройство и работа гидрокомпенсаторовГидрокомпенсаторы впервые были представлены на отечественном рынке еще в 1989 году. Тогда они показались весьма эффективными для усовершенствования двигателей Жигулей. Применение этих деталей имело положительные результаты, поэтому спустя время изготовитель этих механизмов модернизировал своё детище так, чтобы можно было установить гидрокомпенсатор на Ниву, что стало верным решением.

Принцип работы такого устройства заключается в том, что вместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Именно к этим парам из смазочной системы по дополнительным трубкам проводится масло из смазочной системы, это и заставляет рокер (или же рычаг) постоянно прижиматься к кулачку распределительного вала. Благодаря этому исчезает необходимость, которая до установки этой детали была постоянной, проверять клапанные зазоры и регулировать их.

Специалисты утверждают, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, вследствие чего детали газораспределительного механизма не только меньше шумят, но и имеют существенно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некоторой мере снижается токсичность выхлопа и, что очень важно, расход топлива

Правда, у этого механизма всё же есть некоторые недостатки, которые являются непреодолимыми на пути их конвейерной установки. Главным, пожалуй, стоит назвать тот, что установка гидрокомпенсаторов на Ниву требует невероятно тонкой регулировки и большой тщательности, что означает, что потребуется намного больше времени, а для заводского конвейера время является непозволительной роскошью.

Да и на станциях техобслуживания такая работа является не достаточно рентабельной. Кроме того, можно назвать еще один существенный недостаток, заключающийся в том, что после снятия головки нужно будет разбирать весь блок, что означает, что придется менять прокладки, ведь собрать блок со старыми не представляется возможным.

Когда может потребоваться ремонт устройства?Причин, приводящих к необходимости осуществления такого процесса, как ремонт автомобиля, существует достаточно много. Неисправность гидрокомпенсатора – одна из них. Поломка может оказаться как незначительной, так и весьма серьезной. Чаще всего ремонт гидрокомпенсаторов вызван использованием моторного масла низкого качества. К таким же последствиям может привести недостаточно частая смена фильтров смазочной системы. Турбо кит для Нивы Загрязненность масла является причиной различных неприятностей. Увеличиваются зазоры внутри такого механизма, как пара втулок и плунжеров. В результате объем утечки масла будет постоянно увеличиваться или же гидрокомпенсаторы не будут успевать автоматически выбирать размеры зазоров в механизме газораспределителя. Самым явным признаком данного отклонения является стук гидрокомпенсаторов. Шариковый клапан со временем изнашивается и засоряется. В результате клапан закрывается недостаточно плотно и утечка масла из плунжерной полости увеличивается. Плунжерную пару автомобиля нива шевроле начинает клинить. Причем если сначала это может быть практически незаметно, то постепенно данное отклонение способно полностью вывести механизм из строя. При возрастании нагрузок в газораспределителе также требуется замена гидрокомпенсаторов на шевроле нива. Ремонт необходим, если стучат гидрокомпенсаторы и все их детали изнашиваются чрезмерно быстро.

2. ПроверкаКонечно если возникла проблемка в гидриках(обычно простой стук), нужно их проверить.Сняв клапанную крышку, проверить можно простой отвёрткой, сунув её межту толкателем гидрика и рокером, попытаться продавить плунжер, он должен прожаться и потом вернуться в обратное положение.Если же вы будете разбирать, то ложить рокера и гидрики в той же последовательности, какой она была на двигателе.Проверка на снятых гидриках тоже лёгкая.Взяв гидрик в руку, нажать большим пальцем на плунжер.Он должен прожаться и вернуться обратно, а не зависнуть на середине.(ПРОВЕРКА ДЕЛАЕТСЯ НА МЫТОМ, ГОТОВОМ ГИДРИКЕ)Для промывки гидрокомпенсаторов нужна:ёмкость для бензина(желательно конечно), шило, отвёртка, тряпка, ну и руки)

Снятые гидрики и рампа

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

• Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
• Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
• Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Как поменять гидрокомпенсаторы на Chevrolet Niva видео

Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом. 1.

Снимите пластиковый кожух над двигателем (есть не на всех моделях).2. С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.3. Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).4. Открутите болты клапанной крышки и снимите ее.

5.

Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки. Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.6. Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.

7.

Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.8

Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.9. Осторожно снимите звездочку с распредвала.10

Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.11. Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.12. Снимите все рокера, не потеряйте удерживающие их пружины.13. Выкрутите гидрокомпенсаторы.

14.

Снимите масляную рампу

Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.15. Чистой тряпочкой удалите грязь из колодцев ГК

Не забудьте протереть масляную рампу.16. Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).

17.

Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).18. Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).19. Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).20. Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).21. Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).22. Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.

23.

Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.24. Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.25. Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

Причины замены гидрокомпенсаторов на болты в Шевроле Нива

Когда в конструкционных особенностях произошла замена регулировочной опоры в двигателе Нива Шевроле на гидрокомпенсатор, инженерами была поставлена задача по регулировке тепловых зазоров клапанов, которые заодно должны снизить уровень шума. В итоге результат получился не таким, как предполагалось. Показатели качества гидрокомпенсаторов получились нестабильными. И эта особенность влияет на работу мотора. К тревожным сигналам относятся: возникшее постукивание под клапанной крышкой, троение мотора, провалы, затрудненный пуск двигателя автомобиля.

Вдобавок ко всему, неточно выполненные работы по установке приводят к такой особенности, что клапан не может вовремя закрыться. Если такое происходит на высоких оборотах, клапан неминуемо встречается с поршнем. А это приводит к деформации клапана, что в свою очередь вызывает потерю компрессии и риск оплавления. Контрольная система видит ошибку и для сбережения катализатора отключает форсунку. Моторная система беспричинно начинает троить. В некоторых моторах, в днище поршня есть участок на поверхности, благодаря которому встречи клапана с цилиндром не происходит. Клапан перестает закрываться до конца, его кромки обгорают, и со временем возвращается давление в цилиндре. Болты вместо гидрокомпенсаторов – наиболее подходящий вариант для Нивы.

Если наблюдается характерный клапанный стук при разогретом двигателе, то обыкновенной сменой масла не обойтись. Предстоит работа со снятием «головки» и распредвала с дальнейшим очищением каналов. Если эта работа не принесла положительных результатов, потребуется произвести замену гидравлических компенсаторов.

Принцип действия

Когда кулачки распредвала будут расположены своей тыльной стороной к толкателю, то между клапаном и валом формируется зазор. Через специальный канал в корпус компенсатора попадает масло. За счет усилия пружины плунжер начнет подниматься. Так осуществляется компенсация зазора. Кроме этого, масло попадает в специальную полость компенсатора через клапан. В момент поворота распределительного вала, кулачок начнет оказывать давление, направленное вниз на толкатель. В этот момент шариковый клапан уже будет закрыт. Плунжерная пара работает, как жесткий узел. Она давит на клапан. В зазор, что образуется между плунжером и втулкой гидрокомпенсатора, попадает небольшое количество смазки. Масло, поступающее из системы, позволяет компенсировать эту утечку.

Процесс нагрева во время работы мотора приведет к тому, что длина механизма будет увеличиваться. Так как в полость компенсатора попадает дополнительно жидкость, то изменяется объем, таким образом и восстанавливается зазор.

Замена гидрокомпенсаторов Шевроле Нива. Пошаговая инструкция.

Чтение статьи займёт: 1 минуту

Поставить диагноз, говорящий о том, что необходима замена гидрокомпенсаторов Шевроле Нива можно только после снятия распределительного вала. Обычно первыми признаками являются стуки в клапанных механизмах, которые не прекращаются даже после прогрева двигателя. Определенная доля истины в этом утверждении есть, но рекомендуется воспользоваться для начала не столь трудоемкими способами. В первую очередь необходимо проверить уровень масла и его чистоту. При недостаточном уровне исправные гидрокомпенсаторы не наполняются жидкостью, в результате чего плунжер не поднимается до нужного уровня и рокера стучат. Грязное масло может забить узкие каналы. Если замена масла не помогла, то придется переходить к кардинальным мерам.

Инструмент для замены гидрокомпенсаторов

Отрадно то, что замена гидрокомпенсаторов Шевроле Нива не требует каких-либо специальных приспособлений. Можно обойтись стандартным набором ключей, но некоторые подручные средства лучше заготовить заранее. Для работы потребуется:

• Набор ключей;
• Отвертка плоская и крестовая;
• Щетка по металлу;
• Шприц медицинский;
• Проволока или нейлоновый хомутик.

Дополнительно к этому требуется подготовить 1 л бензина, ветошь и прокладку под крышку клапанов.

Алгоритм замены гидрокомпенсаторов

Хоть работы по замене гидрокомпенсаторов относятся к сервисным, они вполне доступны для самостоятельного выполнения. Самое главное – придерживаться нижеописанного алгоритма.

• Демонтируется воздушный патрубок. Освобождается крышка клапанов. Для этого необходимо обеспечить к ней беспрепятственный доступ, а также демонтировать с нее все крепления и кронштейны.
• Отворачиваются болты клапанной крышки (8 штук).
• На данном этапе можно с точно определить необходимость замены ГК. Если при нажатии на рокер толкатели с легкостью опускаются, то гидрокомпенсатор неисправен. (для проверки можно использовать плоскую отвертку, вставив ее между корпусом распредвала и рокером)

Проворачивая коленвал по ходу вращения двигателя, необходимо совместить метку шестерни распредвала с отливкой на корпусе постели.

Ослабив шестерню, можно натяжитель цепи снять и перезарядить.

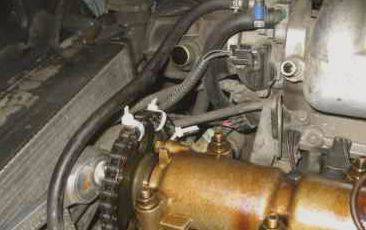

• Цепь, в том же положении, как она была на звездочке, обвязывается вокруг нее проволокой или хомутиком. Таким образом, она продолжает оставаться в относительном натяжении. Звездочка снимается с вала.
• Отворачиваются гайки постели (корпуса) распредвала.

Демонтируются рокера и гидрокомпенсаторы беспрепятственно, сначала выкручиваются головкой на 24,

а после извлекаются из занимаемого отверстия.

Новые устанавливаются с затяжкой в 2 кгс. Процедура сборки выполняется в обратном порядке.

chevniva.ru

Как проверить и узнать, какой гидрокомпенсатор стучит

Отечественные машины прельщают автовладельцев простотой ремонта. Большинство сервисных и ремонтных работ можно провести самостоятельно, не обращаясь на СТО и весомо экономя семейный бюджет. Но перед тем как перейти непосредственно к ремонту, нужно правильно диагностировать причину неисправности.

На примере автомобиля Шевроле-Нива мы расскажем, как узнать, какой гидрокомпенсатор стучит в ГРМ мотора.

Предварительно определите, каким гидрокомпенсатором нужно заняться вплотную, можно простым способом. Те гидрокомпенсаторы, которые выставлены в верхней мертвой точке, нужно слегка придавить отверткой, которая используется как рычаг.

Если под легким нажатием гидрокомпенсатор «проваливается», значит, он не отрегулирован и издает стук. Можно даже для «чистоты эксперимента», быстро нажимая на рычаг-отвертку, постучать гидрокомпнсатором.

Проверив одни гидрокомпенсаторы, проверните звездочку распредвала на 180°, чтобы коленвал провернулся на 360° соответственно. И приступайте к проверке следующей группы. «Правильные» гидрокомпенсаторы «мертво» стоят на месте и не реагируют на легкое надавливание отвертки-рычага.

После предварительного определения неотрегулированных гидрокомпенсаторов, убедитесь, что нет ошибки. Проверить это легко, существует давний, «дедовский» способ. После того как сняли крышку коробки распредвала, на «расхлябанные» гидрокомпенсаторы надавите пальцем. Если ошибки нет, то они легко нажмутся.

Ещё кое-что полезное для Вас:

Регулировка гидрокомпенсаторов не всегда дает желаемый результат. Бывает такое, что они оказываются сильно стертыми, и регулировки попросту не хватает. Выход в данной ситуации — их замена на новые.

После регулировки или замены гидрокомпенсаторов проверьте работу мотора. Для этого его надо завести. После запуска двигателя, какое-то время слышится стук. Не стоит сразу пугаться, гидрокомпенсатор должен «прокачаться». Если все прошло правильно, стук скоро прекратится.

Чтобы перестраховаться и окончательно убедиться, что все сделано правильно, заглушите мотор. Немного подождите и заведите снова, стук повториться не должен. Если стука мы не услышали, значит «плохие» гидрокомпенсаторы определены правильно.

Как бы далеко ни продвинулась автомобильная индустрия, сколько бы электронных устройств, определяющих автомобильные поломки, ни было изобретено, для отечественных автомобилей мы часто применяем старые, проверенные, «дедовские» способы диагностики. Они гораздо доступнее, не требует дорогостоящей аппаратуры и не уступают по точности инновационным способам.

А применимо к отечественной автомобильной технике, которая часто производится по устаревшим технологиям, «дедовские» способы диагностики автомобилей являются самыми правильными и доступными рядовым автолюбителям.

Заключительный процесс установки

После этого на чистую обезжиренную поверхность крышки в месте соприкосновения с металлом наносим тонкий слой герметика

Делать это нужно осторожно и равномерно распределить выдавленный из тюбика уплотнительный материал. Теперь положим на свое место прокладку. Делать все эти действия нужно с ювелирной точностью, следя, чтобы ничего не перекосило, и прокладка не выпирала наружу

Делать все эти действия нужно с ювелирной точностью, следя, чтобы ничего не перекосило, и прокладка не выпирала наружу.

Теперь осталось закрутить фиксатор правильно. Ни в коем случае нельзя закручивать сначала одну сторону, а потом вторую, поскольку прокладку таки перекосит и выдавит в сторону. Необходимо привинчивать по диагонали, постепенно поджимая до конца.

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

гидрики старого и нового образца

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Советы по замене гидрокомпенсаторов Chevrolet Niva

1. Если на автомобиле Шеви Нива застучали гидравлические компенсаторы, не следует сразу торопиться снимать клапанную крышку – для начала нужно попробовать заменить моторное масло в двигателе.
2. В движок следует заливать синтетическое масло высокого качества, соответствующее по классификации SAE – для лета подойдет «синтетика» 10W40, зимой лучше использовать менее вязкое масло, например, 5W40 или 0W30. Если замена масла производится через каждые 10 тыс. км, и масло при этом качественное, то вероятность засорения гидрокомпенсаторов не такая большая. Еще один совет – необходимо заливать одну и ту же марку моторного масла.
3. Гидравлические компенсаторы старого образца нельзя сильно затягивать – от перетяжки они быстро выходит из строя. Применяемое усилие – около 2 кгс, но если их затянуть слишком слабо, они могут раскрутиться.
4. Прежде чем менять ГК, можно сначала попробовать их промыть. Гидрокомпенсаторы промываются в бензине, для качественной очистки от шлаков «гидрики» необходимо разобрать. После очистки и сборки компенсаторы следует проверить: нужно утопить плунжер пальцами – если ГК исправный, он должен вернуться назад в исходное положение.

Российские внедорожники NIVA Chevrolet изначально выпускались с двумя вариантами двигателей: ВАЗ-2123 с показателями объема 1,7 л., Z18XE от автопрома с немецким качеством Opel, объём которого составляет 1,8 л. Если на автомобиле стоит модифицированный немецкий мотор, то сбоев от него не стоит ожидать. С российской сборкой дела обстоят сложнее, так как, по отзывам автовладельцев, со временем возникает стук, двигатель начинает работать с перебоями, что приводит к преждевременной замене гидрокомпенсаторов. Если слышится стучащий звук клапанов, опытные автомеханики рекомендуют вначале произвести замену моторного масла и масляного фильтра.

Пошаговый порядок замены гидрокомпенсаторов

Если всеми вышеназванными способами устранить стук гидрокомпенсаторов не представилось возможным, то необходимо произвести его замену, а как это сделать правильно, читайте ниже в нашей статье.

Устанавливаем автомобиль на ровную площадку, включаем ручной тормоз и нейтральную передачу.
Далее открываем капот и первым делом снимаем воздуховод.
Затем освобождаем клапанную крышку от всевозможных патрубков, откручивая от них хомуты.
Демонтируем восемь болтов с клапанной крышки.

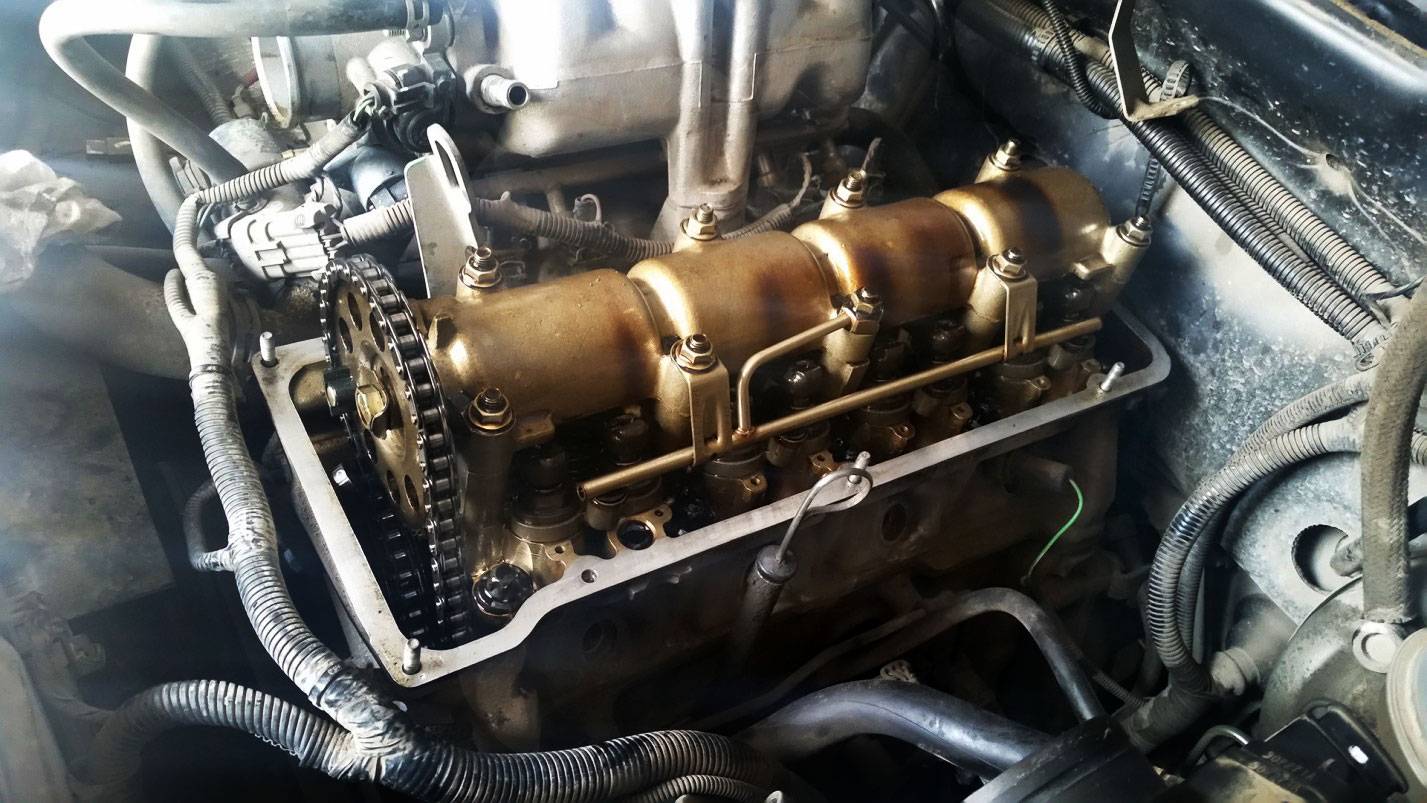

Сняли клапанную крышку.

Далее выставляем метку на распределительном вале, с меткой на задней части шестерни.
Болт звёздочки необходимо ослабить и снять натяжитель цепи.
При демонтаже болта, сохраните неподвижность звёздочки и цепи.

Вышеназванный натяжитель можно сразу же «перезарядить» утопив его в плунжер и закрепив гайкой с колпачком.
Порядок выкручивания болтов не имеет значения.

Продолжая демонтаж, откручиваем все гайки, которые фиксируют распределительный вал, а затем снимаем его.
Долой распредвал.

Затем вынимаем все 8 рокеров и демонтируем компенсаторы.
Только после этих работ можно переходить к демонтажу гидрокомпенсаторов.

После демонтажа откладываем детали в сторону.

На их место устанавливаем новые детали, затягивая их с усилием в 2кгс, с помощью специального ключа, а при его отсутствии достаточно сильно, но не перетягивая и не оставляя их слишком ослабленными.
Продолжаем монтаж новой установкой рокеров на свои места.
Затем составляем метки и монтируем на своё место распределительный вал.
Когда он установлен, фиксируем его на месте, также ставим звёздочку и натяжитель цепи.
Устанавливаем ранее зафиксированную цепь.

Перед тем как затянуть цепь, смотрим на совпадение всех меток ещё раз и фиксируем его окончательно гайкой для натяжки цепи.
Монтируем крышку клапанов на место, и подсоединяем все патрубки (обратите внимание на состояние патрубков и хомутов, потому как при сильной степени износа их лучше всего заменить – прим.).
Заводим двигатель и наблюдаем за результатом. Обратите внимание, что на первом запуске может иметься всё тот же стук, однако, как только они заполнятся маслом, он должен прекратится, и работа двигателя нормализоваться.. На этом работы по замене гидрокомпенсаторов можно считать выполненной

На этом работы по замене гидрокомпенсаторов можно считать выполненной.

Советы по замене гидрокомпенсаторов

Гидрокомпенсаторы на «Шниву» вблизи.

Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w30

Обратите внимание, что если масло заливается постоянно одинаковое и меняется вовремя, т. е

каждые 7–10 тысяч километров пробега, то факт засорения гидрокомпенсаторов существенно снижается.
Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензине, предварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение.
