Замена датчика коленвала своими руками

Назначение и принцип работы ДПКВ

На этот механизм возложена простая, но крайне важная задача — считывать данные о положении коленчатого вала и уже передавать полученные результаты конечному звену в цепочке. Зная положение коленвала, можно легко и быстро высчитать точки, в которых располагаются поршни. По-другому определить идеальное время для подачи искры в цилиндры просто не представляется возможным. Произойдет следующее: мотор перестанет работать, так как электроника будет не способна высчитать оптимальный момент для подачи искры

Вот почему так важно во время путешествия на «четырнадцатой» иметь всегда под рукой запасной датчик коленвала 2114

Также немаловажно знать принцип работы ДПКВ на ВАЗ-2114 и его отличительные особенности. Работает механизм по следующему принципу: на коленвале установлено специальное зубчатое колесо, которое имеет в определенном месте пропуск равный двум зубьям

Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ. Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива

Работает механизм по следующему принципу: на коленвале установлено специальное зубчатое колесо, которое имеет в определенном месте пропуск равный двум зубьям. Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ. Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива.

Способы устранения поломок

Есть несколько вариантов устранения поломок в зависимости от неисправности:

  1. Если датчик вышел из строя, то его необходимо менять. Поломанный контроллер ремонту и восстановлению не подлежит, поэтому замена является единственным выходом для решения проблемы.
  2. Если контроллер работоспособный, то нужно проверить качество его подключения к электросети. Часто бывает такое, что причина неработоспособности заключается в плохом контакте датчика с системой электрики, в частности, речь идет о разъеме. Штекер может быть поврежден, а если ДПКВ работает в условиях влаги, то контакты на разъеме могут окислиться.
    Окисление препятствует нормальной передаче сигнала. При такой проблеме можно попробовать очистить разъем с помощью железной строительной щетки или мелкозернистой наждачной бумаги. Однако, если разъем поврежден, то его придется поменять. Для этого поврежденный штекер нужно отрезать, а вместо него к проводку подключить новый разъем, тщательно заизолировав место подсоединения.
  3. Неработоспособность датчика может быть обусловлена и неисправностью электрической проводки. Тогда нужно будет произвести диагностику целостности электроцепи авто, это позволит определить отсутствие разрыва в проверяемой цепи.
    Диагностика осуществляется с помощью контрольной лампочки, к которой надо подключить два провода. От датчика нужно отключить разъем с проводкой, после чего один конец провода контрольной лампы следует к разъему, а второй — к другому концу или массе авто. Если при подключении лампа стала гореть, это свидетельствует о том, что цепь целая и разрывы в ней отсутствуют. Если же в результате подключения лампа не загорелась, то это говорит о наличии разрыва в проводке.

Система – 112

Многие задаются вопросом – как сделать звонок в полицию с мобильного телефона Билайн? В первую очередь нужно знать, что для вызова любой экстренной службы на всей территории России существует единая экстренная диспетчерская служба «Система-112». Звонок по этому номеру переадресуется любой экстренной службе. Позвонив по единому номеру вызова экстренной службы 112, вы сможете обратиться в пожарную охрану, МЧС, в аварийную газовую службу, в полицию, в скорую помощь и в службу медицины катастроф, в службу «Антитеррор».

Для того чтобы использовать возможности службы нужно просто набрать цифры 112 на своем мобильном телефоне, и вы услышите автоинформатора, который пояснит, что делать дальше. Именно для того, чтобы соединиться с диспетчерской полиции с мобильного телефона нужно нажать цифру 2. Звонок будет переведен на номер МВД в ближайшую из дежурных частей.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Ремонт проводки разъема Датчика Положения Коленчатого Вала (ДПКВ) ВАЗ.

Достаточно часто причиной дерганья машины и ее полной остановки является обрыв цепи ДПКВ (ошибка P0335 или P0336)

Обрыв провода чаще всего происходит у основания разъема датчика. Необходимо заменить разъем на новый. В статье рассмотрим, как это сделать наиболее правильно, а так же вы узнаете, как можно отремонтировать старый разъем датчика, если вдруг нет возможности приобрести новый.

Все делалось в помещении, поэтому часть с присоединением восстановленного разъема к автомобильной проводке является демонстрационной, то есть нужно сделать все то же, только не на столе, а на машине).

Отрезаем разъем от проводки автомобиля на расстоянии 3-5 см от разъема. Снимаем пластиковый фиксатор проводов (честно говоря — не особо он мешает проводам ломаться под корень — так что обратно можете его не ставить, если лень станет…)

Проволокой диаметром 0,8 мм (мы использовали кусочек сварочной проволоки от полуавтомата Кемпи) через специальный паз поджимаем фиксирующие упоры контактов (достаточно просто вставить проволоку до упора).

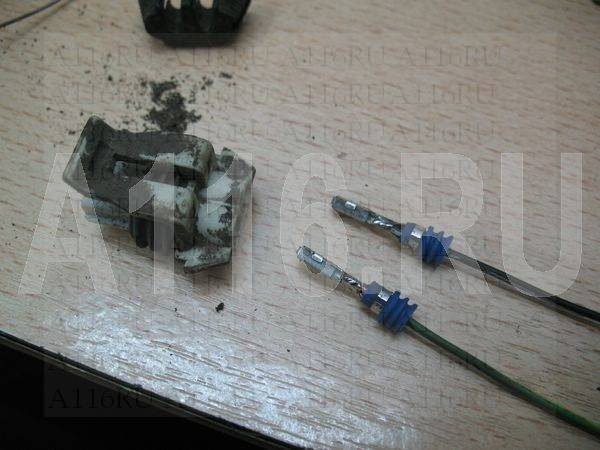

За остатки проводов вытягиваем контакты из разъема. Выходят они довольно туго из-за резиновых уплотнителей. Разжимаем лепестки контактов вокруг резиновых уплотнителей и под корень обламываем старые провода.

Находим пару кусочков провода длиной по 10-15 см., подходящего по сечению и цвету. Не забываем одеть на провода резиновые уплотнители.

Зачищаем концы проводов на 3-4 мм, аккуратно припаиваем к контактам. Мы пользовались 25-ваттным паяльником, припоем ПОС-61 и активным флюсом на основе хлористого цинка.

Зажимаем лепестками контактов резиновые уплотнители, слегка отгибаем фиксаторы контактов….

Вставляем контакты с проводами в разъем до легкого щелчка фиксатора. Одеваем пластмассовый фиксатор проводов на заднюю часть разъема. Разъем восстановлен!

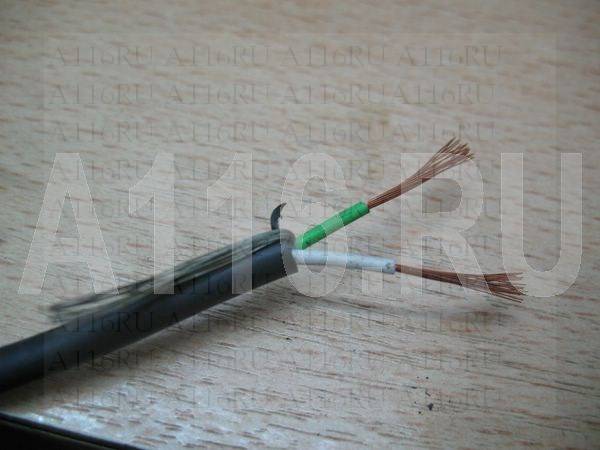

Далее — переходим к машине. Зачищаем провод ДПКВ — не более 5 см. Экран отгибаем назад, белый и зеленый провода зачищаем на 15 мм.

Одеваем на провода разъема термоусадочные трубки и скручиваем соответствующие провода электромонтажной скруткой.

Натягиваем на скрутки термоусадку и нагреваем ее чем под руку попадется — нам попалась зажигалка. Но если у вас под рукой фен — это будет лучше… по крайней мере по фен-шую именно так и положено.

Восстановленные провода слегка скручиваем между собой и обматывает изолентой, начиная от разъема. Изоленту наматываем с нахлестом на предыдущий слой не менее 50%. Результат на картинке ниже — место скрутки достаточно хорошо защищено от попадания влаги и выглядит аккуратно. Остается присоединить разъем к датчику и ОБЯЗАТЕЛЬНО зафиксировать провод ДПКВ на специальном кронштейне на нижнем болте крышки ремня ГРМ.

Конечно, надежность ниже, чем у цельных проводов — но работает подобное соединение годами — испытано. За 5 лет ни одного возврата.

Порция топливной смеси должна подаваться в цилиндр в положении нижней мертвой точки, а искра для воспламенения в верхней мертвой точке, после ее сжатия, соответственно. Чтобы бортовой компьютер мог подать команду бензонасосу, форсункам и системе зажигания, ему необходимо знать местоположение поршней в каждый момент времени.

Именно эту информацию предоставляет контроллеру датчик ДПКВ в системе электронного впрыска. Датчик коленвала работает в паре с зубчатым колесом, в котором в особой последовательности пропущено несколько зубов.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Рекомендуем: Особенности регулировки и настройки зажигания ВАЗ-2106

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Что такое ДПКВ и для чего он нужен

Чтобы понимать важность этого датчика, надо отметить, что без него или в случае его неисправности двигатель автомобиля не запустится. ДПКВ еще называют датчиком синхронизации, который связан с электронным блоком управления автомобиля

ЭБУ принимает информацию от этого устройства, на основании которой принимаются соответствующие решения о впрыске топлива через форсунки. Для этого, ЭБУ подает соответствующий импульс на форсунки.

Рассматриваемый элемент играет большую роль в конструкции двигателя. Он передает данные на ЭБУ о частоте вращения коленвала, направлении и его положении. На основании его показаний происходят следующие действия:

  1. Устанавливается момент впрыска топлива через форсунки
  2. Определяется угол опережения зажигания
  3. Оценивается эффективность работы ДВС
  4. Передача информации на панель приборов о скорости вращения коленчатого вала. На Ланосах с завода устанавливаются панели приборов, на которых отсутствует тахометр. Однако при необходимости, его можно установить, заменив штатную панель приборов на приборку с тахометром. При этом никакие дополнительные провода от датчика проводить к приборке не понадобится

Датчик коленвала на Ланосе определяет момент прохождения поршнями верхней и нижней мертвой точки в цилиндрах. Обрабатываемая информация ЭБУ от датчика позволяет корректировать работу ДВС, а именно:

  • Объем бензина, который поступает в цилиндры
  • Время, когда нужно осуществить впрыск топлива
  • Угол опережения зажигания, что позволяет своевременно произвести сжигание ТВС
  • Угол поворота распределительного вала

Ни один электронный блок не работает без датчика коленчатого вала. Если отсутствуют или неисправны другие преобразователи, то двигатель будет работать, но в аварийном режиме. Отсутствие или полная неработоспособность ДПКВ приведет к полному отказу двигателя. Ведь этот элемент отвечает за момент впрыска топлива и подачи искры на свечи зажигания, а без этих данных ДВС попросту не запустится. Частично ДПКВ может быть заменен ДПРВ.

Это интересно!Часто владельцы задаются вопросом о том, может ли неисправность ДПКВ влиять на увеличение расхода топлива. Теоретически это возможно, так как в случае загрязнения поверхности датчика или при откалывании зубьев на вращающемся диске, будут возникать сбои в работе ЭБУ. Эти сбои напрямую влияют на работу ДВС — несвоевременный впрыск топлива.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

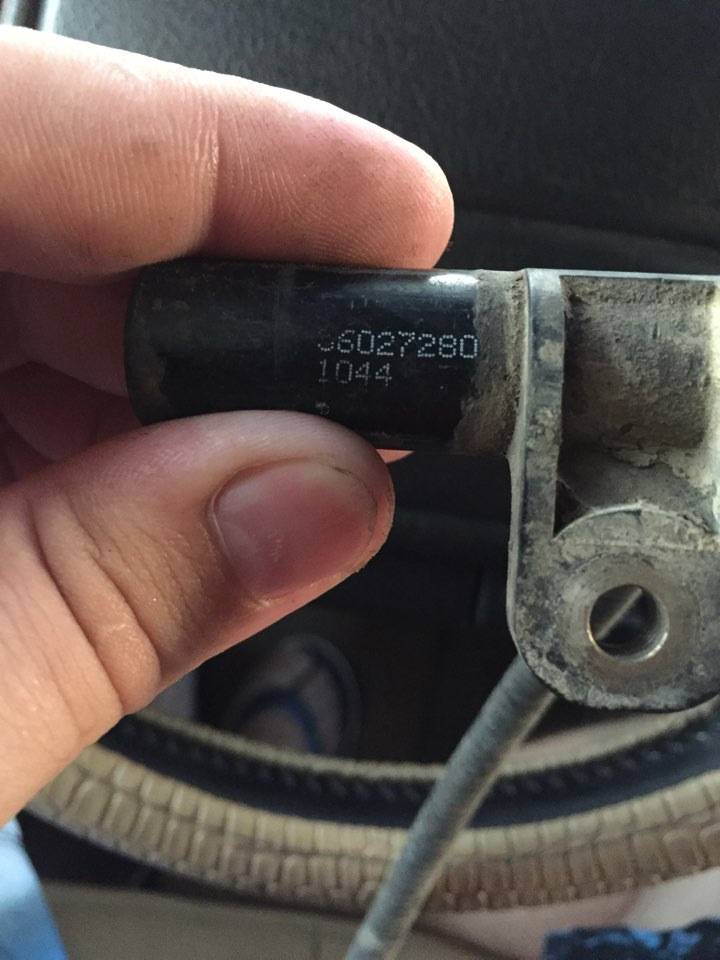

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ “прозванивается” и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто “запутывает” ЭБУ, срабатывая на дополнительные образовавшиеся “метки”. Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика “восьмёркой” способен ввести электродатчик коленвала “в заблуждение”, и здесь потребуется снятие коробки и замена деформированной детали.
