Замена датчика детонации на ВАЗ-2112 16 клапанов своими руками

Датчик положения дроссельной заслонки ваз 2112

Сам датчик является потенциометром (на один конец подается +5В, а другой идет на «массу». Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда есть воздействие на педаль акселератора, то дроссельная заслонка поворачивается и на выходе ДПДЗ изменяется напряжение (при закрытой заслонке оно 4В). Таким образом, контроллер отслеживает выходное напряжение ДПДЗ и корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки.

Как проверить

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).

Отсоединяем колодку проводов от датчика

Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму воль (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов)

Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

1) Отремонтировать датчик (Как отремонтировать ДПДЗ?). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.

2) Заменить датчик на новый

Признаки неисправности

Уменьшение слоя напыления основы в начале хода ползунка — одна из самых распространенных причин поломки этого датчика. Это явление препятствует возникновению линейного повышения напряжения выходного сигнала.

Кроме того, ДПДЗ может выйти из строя по причине неисправности подвижного сердечника. В случае повреждения одного из наконечников приводит к появлению множественных задиров на подложке, в результате из строя выходят и другие наконечники. Теряется контакт между ползунком и резистивным слоем.

В сервисном руководстве автомобиля есть инструкция, которая поможет вам определить местоположение датчика, можно посмотреть видео на эту тему.

Замена датчика положения дроссельной заслонки ВАЗ 2112 – это довольно простая процедура, понятная любому новичку.Итак: выключаем зажигание и отсоединяем провод от минусовой клеммы аккумулятора.

Затем, отжав пластиковую защёлку, отключаем от датчика всю колодку с проводами.Чтобы снять ДПДЗ с патрубка, нужно всего лишь крестовой отвёрткой отвернуть два болтика. На фото они показаны стрелками.

В качестве уплотнителя, между дроссельным патрубком и самим датчиком используется кольцо из поролона, которое входит в комплект прибора и подлежит обязательной замене. При обратной установке нового ДПДЗ, винты крепления затягиваются максимально, до полного сжатия кольца.

Установив датчик на своё законное место, подключаете блок проводов. Никакой регулировки прибор не требует, так что на этом замена датчика положения дроссельной заслонки закончена.

Вся работа заняла у вас не больше десяти минут.

Назначение датчика детонации

На автомобиле ВАЗ 2110 используется два вида датчиков детонации. До 2003 года устанавливался одноконтактный резонансный ДД. С 2002 года на ВАЗ 2110 с двигателем на 8 клапанов и 16 клапанов начали применять широкополосные датчики детонации. ДД нового и старого образца являются полностью невзаимозаменяемыми, так как имеют разное крепление и принцип работы.

Широкополосный датчик имеет форму круглого тора. По его центру присутствует отверстие, через которое вставляется болт крепления. С боку ДД есть разъем, служащий для подключения цепи, объединяющей с электронным блоком управления.

Резонансный датчик детонации не требует болта для своей фиксации на двигателе. Непосредственно на его корпусе имеется резьба, с помощью которой измеритель можно вкрутить на посадочное место.

Внутри корпуса ДД имеется чувствительный элемент. Он реагирует на вибрации. В случае резонансного измерителя контроль производится в узком диапазоне. Вибрации преобразуются измерителями в электрический сигнал, обладающий определенной амплитудой и частотой.

В электронный блок управления постоянно поступают сигналы ДД. В модуле происходит контроль и анализ амплитуд и частот входящего напряжения. Отклонение за пределы номинального диапазона говорит о появлении детонации. В таком случае ЭБУ по заложенному алгоритму корректирует работу силового агрегата.

Устранение детонации сводит к минимуму паразитные разрушающие нагрузки, которые воздействуют на цилиндропоршневую группу. Поэтому основным назначением ДД можно считать быстрое определение возникновения вибрации и детонации, что является залогом увеличения срока службы мотора ВАЗ 2110. Вот за что отвечает датчик детонации.

Замена прибора

Должно быть и так понятно, что подключение нового прибора детонации ваз 2110 8 клапанов или 2112 16 клапанов осуществляется после демонтажа старого. Этот процесс не займет много времени. Единственное, что следует учесть, — вам понадобится динамометрический ключ.

Последовательность установки:

• Выключите зажигание, если это необходимо сделать.
• Снимите колодку проводов.
• Открутите и достаньте старое устройство. Откручивается оно разными ключами в зависимости от типа самого прибора. Для широкополосного понадобится тринадцатый ключ, а для резонансного — двадцать второй.
• Установите новый прибор.
• Начинайте затягивать гайку с показателем от 10 до 23 Нм.

Если вы все сделали правильно, то ваш двигатель будет стабильно работать, а ЭБУ своевременно получать сигналы.

Запомните, что только тогда, когда вами была проведена проверка прибора мультиметром и вы смогли полностью удостовериться в его неисправности, можно осуществлять замену. Это позволит вам сэкономить не только в деньгах, но и во времени, которое вам придется потратить на замену установку нового устройства.

Назначение

Исходя из названия становится понятно, что данный датчик служит для контроля детонации в машине. Установлен такой элемент на всех инжекторных автомобилях. Что касается карбюраторных «десяток», в их двигателях такой механизм отсутствует. Благодаря работе данного элемента реализуется более сбалансированное приготовление смеси. Это позволяет снизить расход топлива и повысить приемистость двигателя.

Что такое детонация? Это процесс самостоятельного воспламенения горючей смеси, который сопровождается существенной ударной силой. Наряду с этим возникают посторонние металлические звуки (будто стучат пальцы в поршневой).

Виды

Применяется два типа датчиков детонации: резонансные и широкополосные.

Конструкция широкополосных ДД, применяемых в автомобилях ВАЗ, других автомобилей зарубежного производства:

Широкополосные датчики крепятся на блоке цилиндров в непосредственной близости от зоны сгорания. Крепление имеет жесткий характер, чтобы не демпфировать ударные импульсы при нарушениях работы ДВС.

Пьезокерамический чувствительный элемент формирует электрический импульс достаточной для обработки блоком управления двигателем амплитудой в широком диапазоне частот.

Широкополосные датчики формируют сигнал, как во время выключения зажигания при остановке двигателя на малой частоте вращения, так и на больших оборотах во время движения.

На некоторых автомобилях, например Toyota, применяют резонансные датчики:

Такие ДД работают на малых оборотах двигателя, при которых за счет явления резонанса достигается наибольшее механическое воздействие на пьезоэлектрическую пластину, соответственно, формируется большой сигнал. Не случайно, в этих датчиках устанавливается защитный шунтирующий резистор.

Преимущество резонансных датчиков – фильтрация механических воздействий при движении по неровной дороге, посторонних механических стуках, не связанных с детонацией двигателя.

ДД резонансного типа устанавливаются на собственное резьбовое соединение, напоминают по форме датчики давления масла.

Назначение датчика детонации

ДД участвует в формировании топливной смеси, а так же участвует в выставлении угла опережения зажигания (УОЗ). При каких-либо шумах в ДВС, датчик передает показания на электронный блок управления двигателем (ЭБУ), который в свою очередь по данным датчика выравнивает работу ДВС.

Сам датчик представляет собой круглый элемент со штекером и отверстием в центре. Внутри находится нити, которые позволяют найти резонанс и пьезоэлемент. При появлении детонации нити начинают колебаться и преобразуются в импульс, который передается на ЭБУ.

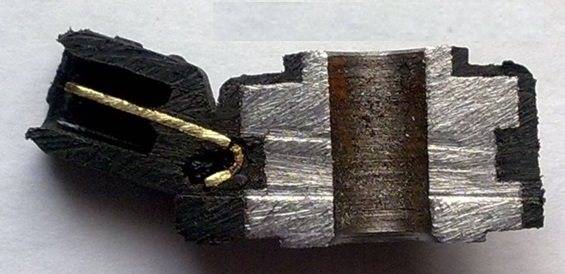

Датчик детонации распиленный пополам

Когда блок ЭБУ получает показания, основываясь на напряжении, он выставляет угол опережения зажигания. Это необходимо для более правильно сгорания топлива в цилиндрах, тем самым обеспечивается более правильная и ровная работа двигателя. Данный процесс непрерывен все время работы двигателя.

Основным назначением ДД является продление срока службы двигателя.

Датчик детонации неремонтопригодный и при его неисправности необходима замена только на новый ДД. Благо цена его не велика, а так же на рынке достаточно неоригинальных, качественных аналогов, которые приведены ниже в таблице. Отличий ДД в двигателях 8 и 16 клапанов нет, датчики на оба типа двигателей совершенно одинаковые.

Ниже приведена таблица с артикулом и стоимостью датчика детонации на Ладу Приору

Изготовитель	Артикул	Цена (рублей)
LADA (оригинальный)	21123855020	200-400
Самара, 2112	3855020	180-250
ERA	550489	300-400
«Дорожная карта»	21123855020	250-360
Decaro	2112-3855020	380-500
Fenox	SD10100O7	200-400

Датчик детонации на Приоре – проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

https://carnovato.ru

ДМРВ

Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД — электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина. Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью. После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина. Что касается регулятора, то он отвечает за объемы всасывания.

Контроллер воздуха для «десятки»

Данный контроллер имеет определенные недостатки, в частности:

• его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
• если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
• как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
• при запуске силового агрегата могут появляться определенные трудности;
• силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
• расход бензина при эксплуатации транспортного средства может быть увеличен.

С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:

1. Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
2. Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
3. На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
4. Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.

Как проверить датчик детонации на ВАЗ 2110?

В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

1. Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
2. Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.

Проверка функциональности

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

1. Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
2. Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
3. Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
4. можете пока эксплуатировать машину. Ничего страшного значит не произошло.
5. Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

https://youtube.com/watch?v=G_KI1sTpAPQ

Снятие

Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.

Но для начала девайс нужно снять.

• Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
• Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.
• Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
• Теперь откручивайте гайку крепления прибора.
• Остается просто снять его со шпильки.

Выполнение измерений

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

• Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
• При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
• Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
• Дальше для обоих типов датчиков последовательность действий одинаковая;
• Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
• Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
• Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
• Если датчик исправен, проверяйте электронную цель;
• Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
• При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
• Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.

Замена датчика детонации Ваз 2114 – пошаговая инструкция

Итак, после получения большого блока теоретической информации, приступим к практическим занятиям и разберем досконально весь процесс замены (снятия) датчика.

Инструкция для двигателя 8 клапанов

Для выполнения работ понадобится ключ или головка на 13.

1. Получаем свободный доступ и откручиваем крепежную гайку.
2. После чего отсоединяем контактные провода из разъема устройства.
3. Извлекаем деталь.

Обратная установка производится в противоположной последовательности. Все достаточно просто.

Инструкция двигатель 16 клапанов Ваз 2114

Инструменты используем те же что и в первом случае. Прибавляется лишь необходимость снятия защиты ДВС и обеспечения удобного положения и доступа под днищем автомобиля. Для этого можно поместить авто на эстакаде или ремонтной яме. Процесс снятия и установки аналогичен первому примеру.

Процесс замены датчика детонации

Расположение датчика детонации указано стрелкой

Прежде чем приступить непосредственно к процессу замены датчика детонации на 16-клапанном ВАЗ-2112, стоит его найти местоположение. Он расположен на блоке цилиндров со стороны щупа.

Различают два типа датчиков детонации:

1. одноконтактный,
2. и двухконтактный.

Датчики детонации, которые устанавливались на 1 и 2 поколении 2112

Рассмотрим процесс замены в обеих вариантах.

Замена одноконтактного датчика детонации:

1. Рассоединяем электропитание.

2. При помощи ключа на 22, выкручиваем датчик.

3. Проводим демонтаж.

Замена одноконтактного датчика детонации (носит название широкополосного):

1. Отсоединяем провода электропитания, которые идут к датчику.

2. При помощи ключа на 13, выкручиваем гайку крепления и демонтируем шайбу.

3. Демонтируем датчик.

Когда датчик выкрученный можно провести ему диагностику. Для этого при помощи тестера проверяем контакты, исправного датчика импульс напряжения меняется в пределах 40–200 мВ.

Выбор датчика

2112-3855020 – это оригинальный каталожный номер датчика детонации. Но, при выборе у продавца стоит поинтересоваться он одноконтактный или двухконтактный. При этом стоит точно знать, какой установлен непосредственно на автомобиле. Средняя стоимость составляет 450 рублей.

Наряду с оригиналом существует несколько заменителей, которые можно устанавливать на автомобиль. Рассмотрим, все возможные варианты:

• 2112-3855020 ДК – деталь производства Китай. Качество изделия считается средним, но как показывает практика, ресурс свой держит не хуже оригинала. Стоимость составляет около 150 рублей.
• Fenox SD10100O7 – более надежный датчик, чем у оригинала. Как советуют большинство автомобилистов, то именно это изделие необходимо устанавливать на 12 модель ВАЗа. Цена на рынке будет составлять 600 рублей.
• Era 550489 – еще одно изделие, которое рекомендовано для установки на автомобиль. Это средний вариант между Китаем и дорогим датчиком. Стоимость составляет 370 руб.

Причины неисправности

Прежде чем рассмотреть причины необходимо посмотреть симптомы неисправности. Итак, что же может служить звоночками тому, что датчик детонации вышел из строя:

• Двигатель теряет мощность.
• Падает потенциал разгона.
• Расход топлива увеличился.
• Загорелся ЧЕК на панели приборов.
• Дымный выхлоп.
• Наличие детонации.
• Двигатель начал троить.

Непосредственно причиной неисправности датчика становится банальный износ. Он, как и другая деталь автомобиля не может служить вечно.

При помощи тестера проводим проверку датчика

Виды датчиков детонации: конструктивные особенности и принцип работы

На инжекторных автомобилях выставить угол опережения зажигания вручную невозможно, так как за этот процесс отвечает электроника. Соответствующая величина опережения зависит от разных факторов. ЭБУ собирает информацию со всех датчиков, и на основании их показаний, а также режима работы ДВС, корректирует УОЗ и состав ТВС.

Чтобы предотвратить продолжительное протекание процесса детонации, используется датчик. Он подает соответствующий сигнал на ЭБУ, в результате чего последний имеет возможность корректировки угла опережения зажигания. Какой же сигнал подает устройство на ЭБУ, и каким образом он фиксирует нестабильную работу ДВС, выясним далее.

Перед тем, как разобраться с особенностью функционирования ДД, необходимо сообщить о том, что такие устройства бывают двух вариантов исполнения:

• резонансные или частотные;
• широкополосные или пьезокерамические.

На автомобилях марки Приора устанавливаются широкополосные датчики детонации. Принцип их работы основывается на пьезоэлектрическом эффекте. Суть его в том, что при сжатии пластинок, формируется электрический импульс. Ниже представлена схема работы широкополосного датчика.

Принцип работы такого устройства заключается в следующем:

1. При запущенном двигателе, датчик формирует сигнал с определенной частотой и амплитудой, фиксируемый ЭБУ. На основании этого сигнала, контроллер понимает, что датчик исправно функционирует.
2. При возникновении детонации, двигатель начинает вибрировать и «цокотеть», что приводит к увеличению амплитуды и частоты вибраций.
3. Под воздействием колебаний и сторонних звуков, на пьезоэлектрическом чувствительном элементе наводится напряжение, передаваемое на колодку ЭБУ.
4. Контроллер на основании принимаемого сигнала, понимает, что двигатель работает с нарушениями, поэтому происходит подача сигнала на катушку зажигания, в результате чего меняется угол опережения зажигания в сторону опережения (устанавливается более позднее зажигание), чтобы предотвратить развитие опасного процесса детонации.

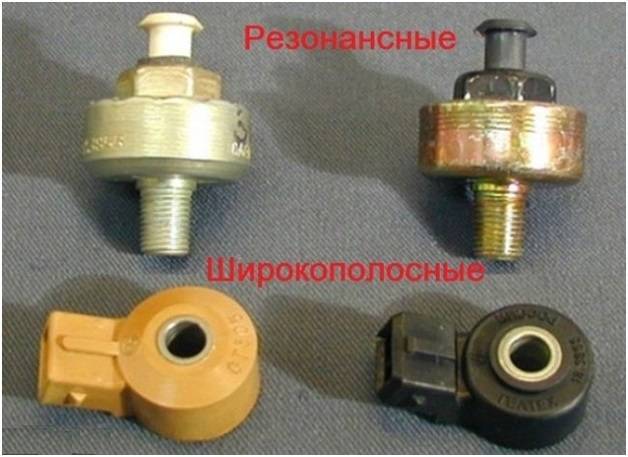

Ниже на фото показаны примеры датчиков широкополосного и резонансного типа.

Широкополосный датчик имеет форму шайбы с центральным отверстием и выводными контактами, посредством которых прибор соединяется с ЭБУ. Внутри корпуса расположена инерционная масса (грузик), изоляторы в виде контактных шайб, пьезокерамический элемент и контрольный резистор. Работает система следующим образом:

• при детонации двигателя, инерционная масса начинает воздействовать на пьезокерамический элемент;
• на пьезоэлементе возрастает напряжение (на Приоре до 0,6-1,2В), которое через контактные шайбы поступает на разъем, и по проводу передается к ЭБУ;
• между контактами в разъеме расположен контрольный резистор, главное предназначение которого заключается в том, чтобы контроллер не фиксировал обрыв цепи после включения зажигания (этот резистор еще называют регистратором разомкнутой цепи). Если он выходит из строя, то на БК высвечивается ошибка Р0325.

Ниже на фото описан принцип работы датчиков резонансного типа. Такие устройства используются на автомобилях, например, марки Тойота.

Определить тип датчика детонации, который установлен на автомобиле, не составит большого труда. Для этого необходимо осмотреть деталь, и по внешнему ее виду можно понять тип устройства. Если широкополосные элементы имеют вид таблетки, то изделия частотного типа характеризуются формой бочонка. Ниже на фото показан датчик частотного типа и его устройство.

Это интересно! На Приорах устанавливаются широкополосные датчики, которые имеют код 18.3855. Изделия выпускают разные производители, например, АвтоКом, Bosch, АвтоЭлектроника и АвтоТрейд (Калужский завод). Стоимость датчика Bosch отличается от других аналогов примерно с 2-3 раза.
