Вентилятор радиатора

Принцип работы и устройство вентилятора охлаждения двигателя

Вентиляторы бывают трех типов:

1. с вискомуфтой;
2. с электронным блоком управления;
3. с термовыключателем.

Системы на основе вискомуфты можно встретить довольно редко, в основном на авто с продольным расположением движка и на серьезных внедорожниках, которые предназначены для пересечения водных преград. Это связано с тем, как работает вентилятор охлаждения двигателя. Вискомуфта, которая отвечает за его вращение, является герметичной, что защищает ее от воды. А электрические вентиляторы под воздействием воды сразу же выходят из строя.

Вискомуфта наполнена специальным силиконовым маслом, которое под воздействием температуры меняет свои свойства и в зависимости от степени нагрева скорость вращения вентилятора увеличивается или уменьшается.

Основные составляющие вискомуфты:

1. Герметичный корпус заполненный силиконовой жидкостью (гель или масло);
2. Пакет дисков ведомого вала;
3. Пакет дисков ведущего вала.

Принцип работы вискомуфты основан на передаче вращения от ведущего вала ведомому за счет пакетов дисков помещенных в силиконовую жидкость. Вязкость жидкости меняется в зависимости от температуры

Устройство вентилятора с электроприводом включает в себя электродвигатель, электронный блок управления, температурный датчик, реле включения вентилятора. Более современная конструкция предполагает наличие двух датчиков температуры. Один из них вмонтирован в выходящий из радиатора патрубок, а второй встраивается в корпус термостата или же в патрубок, выходящий из двигателя. Блок управления, в зависимости от разницы показаний этих двух датчиков, управляет вентилятором охлаждения двигателя.

Для настройки режима работы электродвигателя, а значит и самого вентилятора системы охлаждения двигателя, важно также наличие расходомера воздуха и датчика, следящего за частотой вращения коленвала (коленчатого вала). После получения блоком управления сигналов со всех датчиков он их обрабатывает, активирует реле, которое включает вентилятор, и следит за скоростью вращения крыльчатки

Такие вентиляторы охлаждения устанавливаются на многих современных автомобилях, в том числе и Chevrolet-Нива.

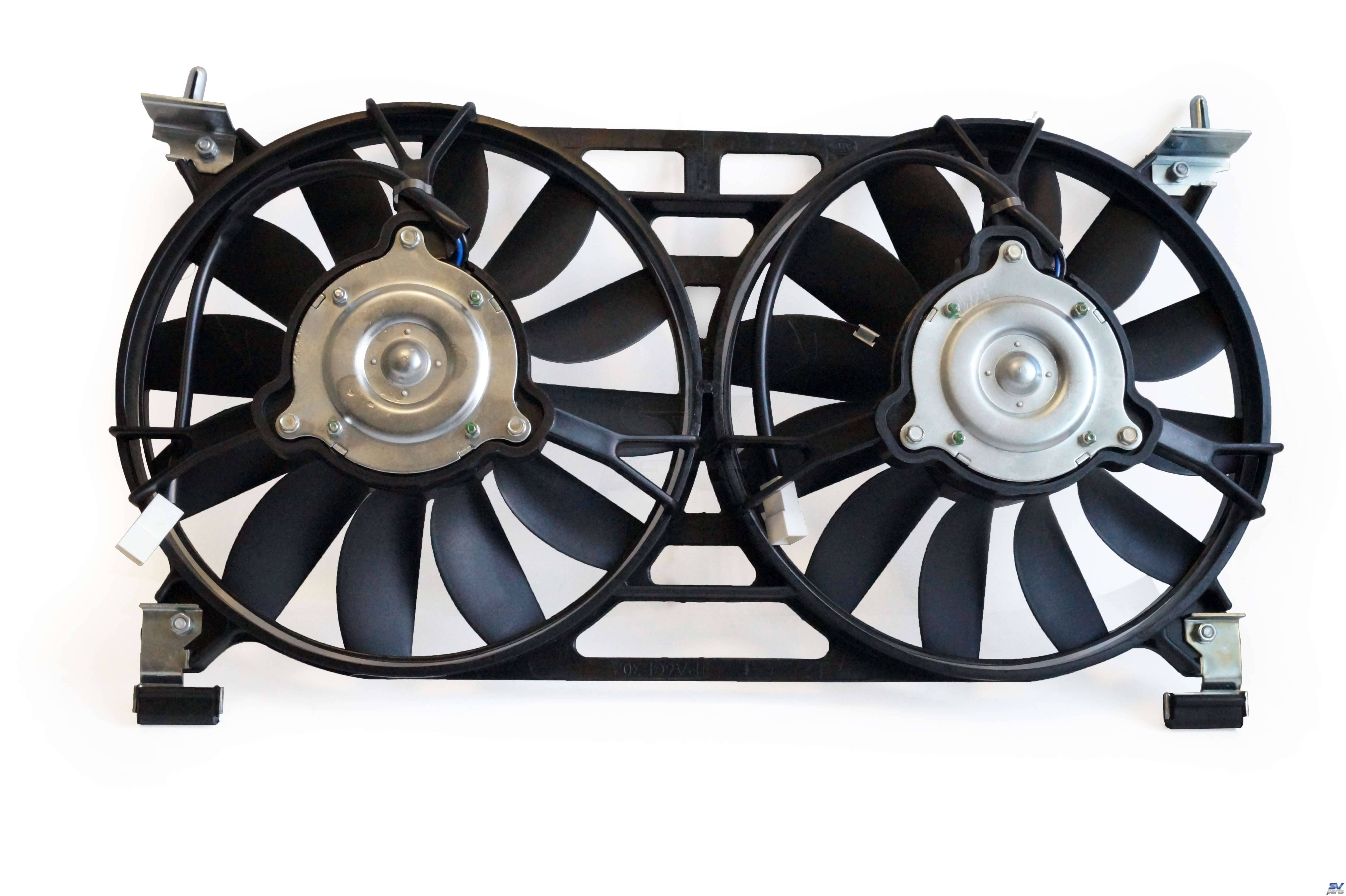

Электрические вентиляторы охлаждения двигателя Шевроле Нива

В прошлые времена, когда электронного блока еще не существовало, применялись вентиляторы с термовыключателем, который выполнял функцию включения/выключения электродвижка вентилятора.

Термовыключатель вентилятора радиатора

Принцип действия таких вентиляторов следующий: с температурного датчика, установленного в корпусе блока цилиндров, передается сигнал на специальную шкалу, которая расположена в салоне. В зависимости от этого показателя, а также от реагирования на изменение температуры жидкости в радиаторе непосредственно термовыключателем, происходит его включение и последующее выключение.

При увеличении температуры охладителя до определенного значения, внутри термовыключателя замыкаются контакты, которые подключены к цепи питания вентилятора, и подается ток на электромотор, который начинает вращать крыльчатку вентилятора. Когда температура жидкости падает до нижнего предела, контакты размыкаются, что приводит к выключению вентилятора.

Делаем 2-скорости вентилятора охлаждения на ВАЗ

Данное решение позволяет избавиться от частых включений вентилятора охлаждения, нет просадок напряжения (хотя у меня их и не было за счет хорошего генератора и автоматического РН на 14.5В), не падает ХХ при включении вентилятора. Да и нет вибрации по кузову с родным 4х лопасным вентилятором. Штатная работа вентилятора охлаждения осталась на месте.

Вентилятор охлаждения теперь включается на половину мощности при температуре в 92 градуса, а максимальная скорость будет при достижении 96 градусов.

Получилось вот что:

Для этого понадобились такие компоненты как:

1… Тройник под датчик охлаждения с газели, стоимостью 150 рублей. Попилен женой болгарина и завальцован молотком с обработкой напильником. 2… ДТОЖ от классики 92/87 градусов. Рублей 100. 3… 2 хомута под патрубок. Какой размер — хз. Просто под данный патрубок и все… 4… Реле 4х контактное на 70 А + разъем. Стоимостью 160 рублей с фишкой. 5… Предохранитель на 30 А выносной. Я поставил в цепь питания на 30 контакт реле. 6… Обжимные фишки + обжимка (можно и узкими пассатижами) и термоусадка были. 7… Разные провода 4 метра. 8… Фишки мама/папа на вентилятор, ибо я не хотел резать изоляцию. Разъединяется “родная” фишка вентилятора, наша купленная соединяется между собой, плюсовой контакт изолируется, а минусовой используется для подключения к нему сигнала от реле. 9… Сопротивление с классической печки на 1,5 Ом. Можно и 2-2,5 Ом сопротивление поставить, но я не смог в своем городе найти сопротивление с печки УАЗика. Так что довольствуемся тем что есть. На вентилятор подается 6,6 В по тестеру.

Режется нижний патрубок радиатора в случае если Ваш радиатор нового образца без заглушки под ДТОЖ. Тройник ставить так, чтобы контакты датчика стояли под 90 градусов, а не как у меня на фото(я чуть упустил данный момент, корпус печки немного не садится как надо). Но это уже при замене ОЖ будет поправлено. Если же у Вас радиатор старого образца, либо Лузаровский универсальный, то патрубок резать не надо. На данных радиаторах имеется заглушка под ДТОЖ.

87… контакт скручиваем либо припаиваем к черному проводу вентилятора(ориентируйтесь по проводам от самого вентилятора, а не по центральной проводке, ибо цвета могут отличаться. Еще как вариант — прозвонить мультитестером). “Плюс” на вентилятор у нас постоянный на него подается, а вот управляется массовым сигналом(может отличаться по годам выпуска судя из комментариев). 86… контакт можно подключить напрямую к “плюсовой” клеме АКБ. Обмотка реле на себя напряжение не тянет. 85… контакт реле подключаем в разрыв через датчик температуры охлаждающей жидкости(ДТОЖ). Датчик в нашем случае выполняет роль автоматической кнопки. 30… контакт подключаем напрямую к минусовой клеме АКБ через предохранитель, потом подключаем резистор сопротивления и потом в реле.

Сам резистор сопротивления был притянут к корпусу вентилятор охлаждения обычным хомутом. Резистор крепить в районе потока воздуха от вентилятора для его охлаждения. Греется во время работы хорошо.

В общем все… Вентилятор за весь вечер активных покатушек и пробок ни разу не включился на полную. Все на автомате, нет скачков и просадок оборотов на ХХ. Мне нравится. Вентилятор продолжает кратковременно работать даже после выключения зажигания.

Так же в данную схему без проблем можно добавить кнопку принудительного включения вентилятора — обязательно использовать реле, управляющий плюс катушки реле (85 контакт например) брать от главного реле из салона, управляющий минус (86 контакт) через кнопку включения вентилятора, на 30 и 87 контакты подключить контакты ДТОЖ. Все это нужно для того, чтобы вентилятор выключался при выключении зажигания и исключалась возможность постоянной работы вентилятора в случае забывчивости водителя. Хотя ИМХО — лишняя эта кнопка при таком решении.

Ну и к слову — данную схему можно использовать и для карбовых авто. Просто нужно датчика, один “зубильный” для радиатора, а второй “классический” для тройника (хотя можно и наоборот). Ну это если не получится найти 2х режимный датчик включения вентилятора от ино.

P/S.. Ставили другу аналогично на ВАЗ 2115, 2006 г.в. — по схеме пришлось поменять полярность подачи напряжения на вентилятор. У него управляется не “минусом”, а “плюсом”.

Распространенные неисправности и диагностика

Помните, что диагностировать неисправность вентилятора системы охлаждения стоит с предельной осторожностью, так как вращающаяся крыльчатка может серьезно повредить пальцы рук или другие части тела! Не редки случаи, когда неисправный вентилятор неожиданно приходит в движение!

Вентиляторы системы охлаждения устанавливаются как перед радиатором, так и за ним, со стороны моторного отека. Устоявшегося единого стандарта касательно места установки среди конструкторов не существует. Многие владельцы автомобилей также часто задаются вопросом о том, в каком направлении дует вентилятор. Бытует мнение, что он осуществляет обдув радиатора для лучшего охлаждения ОЖ. Стоить запомнить, что дует вентилятор исключительно на двигатель независимо от места его расположения. Установка перед радиатором никак не означает, что обдувается только сам радиатор. Изменение направления обдува недопустимо.

Любой электрический двигатель или вискомуфта разной мощности и технологии производства, а также электронный блок или регулятор, созданный для управления, не могут обеспечить 100% гарантию защиты от неисправностей. Проблема усугубляется еще и тем, что вышедший из строя вентилятор системы охлаждения силового агрегата немедленно повлечет за собой серьезные последствия в виде перегрева мотора. Даже контрольные приборы, созданные для своевременного информирования водителя в критический момент, выходят из строя. Контролировать состояние вентилятора и его исправность нужно с завидной регулярностью. В движении также стоит лишний раз взглянуть на указатель температуры на панели приборов при первой такой возможности.

Более простые системы с термовыключателем легко поддаются диагностике неисправностей

Что касается современных авто, тогда очень важно правильно определить не только саму поломку вентилятора, но и выявить вышедший из строя элемент в цепи из нескольких устройств. В самом начале диагностики нужно обнаружить проблему, по причине которой перестал работать вентилятор

Выйти из строя может любой из датчиков, блок управления или сам электрический мотор. Диагностировать неисправность вполне можно самостоятельно, придерживаясь приведенных ниже рекомендаций.

Системы с механическим приводом диагностируются быстро. Просто понаблюдайте за вентилятором, который должен вращаться постоянно. Если Вы видите вращение и лопасти крыльчатки целы, тогда ищите проблему в другом месте. Перегреваются двигатели с вискомуфтой из-за неисправного вентилятора только в том случае, если муфта не обеспечивает достаточной блокировки крыльчатки в режиме высоких оборотов коленвала. Результатом становится низкая скорость вращения вентилятора и такой обдув, который не соответствует нагрузке на мотор. Определить неисправность муфты можно путем анализа скорости вращения вентилятора на низких и высоких оборотах.

Если в автомобиле установлен электрический вентилятор охлаждения, тогда начните с контроля его работы. Когда вентилятор не включается при очевидном перегреве, можно воспользоваться следующим методом диагностики систем с термовыключателем:

Если вентилятор после такой операции принудительно заработал, тогда вполне очевидна неисправность термомвыключателя. Неработающий же вентилятор будет означать неисправность именно в нем или в других участках цепи. Конструкция может также состоять из двойного термодатчика. Проверку стоит производить в два этапа, хотя принцип остается таким же. В самом начале замыкают первые два контакта, после чего вентилятор должен вращаться на малых оборотах. Далее замыкается вторая пара, после чего скорость вращения должна заметно возрасти.

Бывает и так, что вентилятор охлаждения радиатора дует постоянно, без видимых пауз. Такие симптомы являются достаточно распространенными. Это может указывать на выход из строя датчика включения. Проверку стоит осуществлять при включенном зажигании путем дальнейшего удаления соответствующего разъема с датчика. Если вентилятор после этого не выключился, тогда регулятор отключения следует заменить. Дополнительно можно выполнить проверку предохранителя в том случае, если возникшие проблемы с работоспособностью вентилятора охлаждения не исчезли.

Указанные выше способы нельзя рекомендовать тем автовладельцам, которые обладают машиной с электронным устройством для контроля скорости вращения вентилятора охлаждения. Самостоятельно неискушенному водителю можно проверить только исправность предохранителя, который отвечает за данный участок. Дальше необходимо обратиться за помощью в автосервис.

Устройство вентилятора системы охлаждения двигателя

Конструктивно вентилятор для охлаждения мотора автомобиля представляет собой простой механизм, состоящий из шкива, на котором расположены лопасти (крыльчатка). Они установлены с некоторым углом наклона по отношению к плоскости вращения, что улучшает их аэродинамические характеристики и повышает интенсивность нагнетания воздуха. Количество лопастей (от 4 и более), а также их геометрические размеры (диаметр вентилятора, частота расположения) зависят от модели автомобиля и подбираются индивидуально.

В ряде конфигураций автомобилей могут использоваться сдвоенные вентиляторы системы охлаждения двигателя, в которых предусмотрено два шкива с независимыми лопастями. Они могут приводиться в рабочий режим одновременно или по отдельности, поскольку каждый имеет свою систему подключения.

Расположение ветилятора охлаждения двигателя

При интенсивном вращении шкива поток воздуха “всасывается” снаружи при помощи лопастей. Тем самым увеличивается и объем воздуха, проходящий через радиатор, что обеспечивает его более эффективную работу и ускоряет процесс отведения тепла. Для принудительного вращения шкива (лопастей) и обеспечения необходимой скорости могут быть использованы несколько типов привода:

• механический;
• гидромеханический;
• электрический.

Как работает механический привод

Самый простой тип привода вентилятора для охлаждения радиатора мотора основан на передаче вращательного движения от коленчатого вала с помощью ремня. Этот способ является полностью механическим и постоянным, обеспечивая запуск “кулера” синхронно с работой двигателя.

Несмотря на простоту конструкции, такой привод снижает полезную мощность мотора, поскольку часть энергии затрачивается на нагнетание воздуха. Помимо этого, отсутствует возможность регулировки интенсивности работы лопастей. В силу этих особенностей механический привод в современных автомобилях практически не применяется.

Особенности гидромеханического типа привода

Для более рациональной эксплуатации вентилятора системы охлаждения двигателя используется гидромеханический тип привода. Его особенность заключается в том, что лопасти соединены со шкивом посредством герметичной муфты. Она может быть двух типов:

• вязкостная (вискомуфта);
• гидравлическая.

Главной задачей муфты является запуск вентилятора охлаждения радиатора при увеличении нагрузки на двигатель. Когда же двигатель работает на малых оборотах, принудительного нагнетания воздуха не происходит. Вязкостная или вискомуфта соединена с коленвалом мотора. Внутри нее находится силиконовая жидкость (гель), которая реагирует на температуру. При нагревании муфты гель изменяет свои свойства и происходит блокировка. В гидравлической муфте блокировка обеспечивается благодаря изменению объема масла.

Электрический и электромагнитный привод

Помимо вязкостных и гидравлических муфт в системе привода вентилятора радиатора может быть использована электромагнитная муфта. Она реагирует на температуру охлаждающей жидкости, поддерживая ее в диапазоне от 80-85°C. Электромагнитные муфты устанавливаются преимущественно на грузовом транспорте и строительной технике.

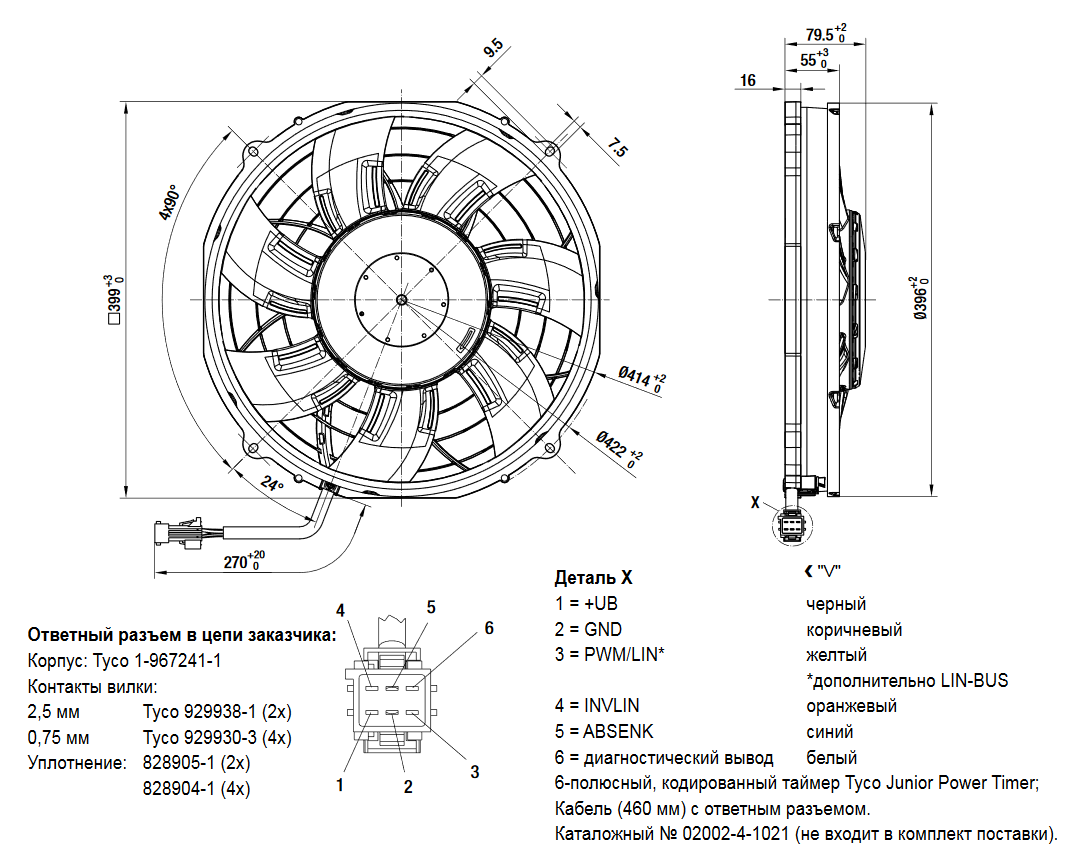

Электрический вентилятор охлаждения

Такая конструкция состоит из электромагнита, установленного на ступице вентилятора. Последняя соединена с якорем при помощи пластинчатой пружины и совершает вращательные движения. При температуре ниже 80°C якорь находится вне электромагнитной катушки и вентилятор отключен, если же температура поднимается свыше 85°C срабатывает тепловой датчик, замыкающий контакты и включающий электромагнит. Якорь втягивается внутрь катушки и вентилятор приводится в движение.

Наиболее популярным типом привода для современных автомобилей является электрический. Он предполагает установку в системе дополнительного электродвигателя. Его работа контролируется блоком управления, который фактически и запускает вентилятор, когда это необходимо. Также как и для электромагнитной муфты, режим включения и отключения определяется температурой охлаждающей жидкости, которая фиксируется термодатчиком.

Преимуществом использования электродвигателя для запуска вентилятора системы охлаждения является возможность реализации управляемого выбега вентилятора. На практике это означает, что обдув может продолжаться даже после выключения мотора автомобиля, ускоряя его охлаждение.

Форма поиска

При нагреве тосола в радиаторе до определенной температуры датчики бывают разные, но, в среднем, это 92 градуса , внутри датчика замыкаются контакты и напряжение подается на реле включения вентилятора. Свет в помещении и вентилятор работают параллельно, т.

Еще статьи из рубрики Теория. Один устанавливается на выходе из радиатора, а другой на входе. Я так понимаю они друг друга дублируют?

Да и резкое включение вентилятора радиатора хочется как то сгладить : Решение вопроса есть и даже не одно!

Рассмотрим момент работы вентилятора радиатора более детально: Истории наших читателей «Гребаный таз!!! Всем привет!

Муфта может быть блокирована силиконовой жидкостью, которая находится внутри неё. Схема применяется на авто с двумя вентиляторами. Конечно, тут возможно врет приборная панель и по Бортовому Компьютеру показания совсем другие.

Когда произойдет нужное изменение содержимого муфты, она будет опять таки блокирована, и механизм охлаждения запустится автоматически. Датчик ТМ работает только в паре с реле, усиленный под большой ток ТМ может работать как с реле, так и без него. Будете смеяться, но работаю прямо на телефоне Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. При нагреве тосола в радиаторе до определенной температуры датчики бывают разные, но, в среднем, это 92 градуса , внутри датчика замыкаются контакты и напряжение подается на реле включения вентилятора.

Не включается вентилятор.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит. Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Сообщений Да, и судя по фишкам как указано в схеме в моём букваре так и есть. Как сделать такую систему?

Рассмотрим момент работы вентилятора радиатора более детально: Истории наших читателей «Гребаный таз!!! Он чисто механический, то есть, никакой электроники внутри нет.
Схема включения электро вентилятора охлаждения радиатора автомобиля

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

• с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
• с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
• с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

• добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
• комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Статья в тему: Как лошадиные силы перевести в киловатты

Замена вентилятора охлаждения ВАЗ 2114

Перед тем, как поменять вентилятор охлаждения, необходимо установить машину на ровную площадку и поставить на стояночный тормоз. Также следует обязательно отключить контакт “массы” от аккумулятора. В противном случае возможно короткое замыкание. Замена вентилятора охлаждения производится следующим образом:

• выкрутить саморезы, которыми крепится крышка воздушного фильтра;
• снять крышку и извлечь фильтрующий элемент;
• открутить гайки крепления воздушного фильтра, используя торцовый ключ на 10;
• при помощи отвертки ослабить хомут воздуховода, крепящий последний к датчику расхода воздуха;
• снять гофру воздуховода;
• открутить крепления воздухозаборника при помощи торцового ключа на 8;
• снять воздухозаборник;
• отсоединить колодку разъема питания вентилятора;
• ключами на 8 и 10 открутить 6 гаек, которые удерживают кожух вентилятора;
• демонтировать кожух вентилятора вместе с электродвигателем и крыльчаткой;
• при помощи торцового ключа на 10 открутить 3 болта, удерживающие вентилятор в кожухе;
• снять электровентилятор;
• вставить новый вентилятор охлаждения ВАЗ 2114 в кожух;
• закрутить болты крепления вентилятора к кожуху;
• установить кожух с вентилятором на место и прикрутить гайками;
• подключить разъем питания электровентилятора охлаждения;
• установить воздухозаборник и корпус воздушного фильтра;
• установить на место и закрепить гофру воздуховода;
• вставить фильтрующий элемент в фильтр;
• установить крышку и закрепить ее гайками;
• подключить “массу” к аккумуляторной батарее;
• прогреть двигатель и проверить работоспособность вентилятора охлаждения.

Если вентилятор не включается после прогрева двигателя, следует заново провести проверку всех элементов питания электродвигателя. Исправный вентилятор избавит вас от необходимости тщательно контролировать температуру двигателя и позволит не опасаться перегрева даже в самых жестких дорожных условиях.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

• охлаждающая жидкость (тосол или антифриз);
• радиатор;
• вентилятор;
• термостат;
• водяной насос (помпа);
• соединительные патрубки;
• расширительный бачок;
• отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Устройство вентилятора на ВАЗ-2114

4-ёх лопастной вентилятор охлаждения радиатора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря – как устроен вентилятор радиатора на автомобиле.

Устройство вентилятора системы охлаждения

Детали радиатора и электровентилятора: 1– радиатор; 2 – пробка радиатора; 3 – электродвигатель; 4 – кожух; 5 – крыльчатка; 6 – резиновая подушка; 7 – сливная пробка

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

Электросхема вентилятора охлаждения

Не выключается вентилятор: основные причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его из строя. Итак, рассмотрим, что же становится причиной не включения узла:

• Замыкание проводки.
• Реле.
• Датчик температуры (см. «Замена датчика температуры охлаждающей жидкости (ДТОЖ)«.
• ЭБУ.

Методы устранения

Наглядная схема подключения электровентилятора радиатора с кнопкой принудительного включения.

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис.

Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Замыкание проводки

Сплавка двух проводов

Проще говоря, просто замыкаются контакты вследствие того, что изоляция проводки оплавилась. Такой эффект можно было наблюдать на старых «Жигулях», когда заставляли принудительно крутить вентилятор.

Способом решения становится замена части проводов, с чем может справиться даже начинающий автомобилист. Можно заменить жгут проводов полностью или просто поменять сгоревшую часть провода и заизолировать ее при помощи изоленты.

Реле включения вентилятора

Еще одной проблемой, может стать выход из строя реле управления включением электровентилятора, а точнее его замыкание внутри себя. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее.

Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

• Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
• Открываем капот и обесточиваем минусовую клемму
• Корпус воздушного фильтра следует открутить ключом на десять
• Ослабляют хомуты у воздуховода
• Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
• Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
• Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
• Снимают колодку мотора
• Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.
