Вариатор: это что за тип КПП, особенности, плюсы и минусы

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

• автомобиль, оборудованный коробкой-вариатором гораздо плавнее в движении. Даже неопытный водитель будет чувствовать себя за рулем более уверенно, поскольку вариатор исключает рывки и дергания автомобиля. При разгоне машины, оборудованной данным типом трансмиссии, звук ее мотора напоминает ускорение электромобиля или работу электростеклоподъемников, а рост скорости сопровождается лишь небольшим повышением шума;
• благодаря конструктивныи особенностям вариатора оснащенный им автомобиль будет ощутимо резвее машины с аналогичным по мощности двигателем, но оборудованной традиционной коробкой-автоматом. Дело в том, что ступенчатый алгоритм переключения передач, даже в автоматическом режиме, потребует больше времени для смены передач;
• машина с вариатором не сможет скатиться под уклон и не заглохнет неожиданно на перекрестке. В любом случае автомобиль с вариатором начнет движение в соответствующем направлении;
• плавное увеличение скорости и постепенное торможение положительно сказываются на показателе топливной экономичности и экологичности силового агрегата;
• электронная система, управляющая работой вариатора, обеспечивает щадящий режим работы двигателя, что в свою очередь благоприятно значительно уменьшает интенсивность износа основных деталей мотора.

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

• несмотря на надежность конструкции современных вариаторов, эти коробки по-прежнему не могут устанавливаться на машинах, оснащаемых моторами с максимальной мощностью более 200 лошадиных сил. Таким образом, большинству современных внедорожников и больших седанов данный вид трансмиссии «противопоказан». Это объясняется наличием у вариатора «слабых мест», каковыми являются ремень в клиноременном агрегате и ролик с колесами в тороидальных механизмах;
• трансмиссионная жидкость, заливаемая в коробку-вариатор, гораздо дороже аналогичного продукта, используемого для автоматических коробок передач. Кроме того, жидкость, предназначенную для определенной модели автомобиля, нельзя заменить аналогом;
• применение большого количества датчиков делает автомобиль чувствительным к внезапным перебоям в бортовой электронике. Исчезновение контакта или выход из строя какого-либо элемента нередко заканчиваются аварийной остановкой машины;
• неразвитость сети сервисного обслуживания коробок-вариаторов обусловила высокую стоимость их ремонта. Отсутствие квалифицированных кадров, а также дороговизна и редкость запчастей являются явным сдерживающим фактором.

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.

Достоинства и недостатки

При рассмотрении особенностей вариаторной КПП необходимо понимать ее слабые и сильные места. К преимуществам CVT можно отнести:

• Плавное изменение скоростного режима. В отличие от гидротрансформаторной коробки-автомат вариатор обеспечивает увеличение и уменьшение скорости без малейших толчков / рывков.
• Повышенный срок службы мотора. При правильной эксплуатации, своевременной замене масла в вариаторе и выполнении других регламентных работ устройство обеспечивает плавную передачу момента на двигатель и тем самым продлевает его ресурс.
• Более экономный расход горючего, благодаря высокому КПД механизма. В среднем коэффициент полезного действия больше на 7-10%, если сравнивать с классической коробкой-автомат.
• Экологическая чистота механизма. В процессе работы вариаторная система выбрасывает в атмосферу меньше опасных компонентов (если сравнивать с другими «коробками»).
• Быстрый разгон. Отсутствие рывков способствует экономии времени в момент набора скорости, что обеспечивает лучшую динамику для автомобиля.
• Легкость управления. Достаточно выбрать нужный режим на ручке, чтобы начать движение.

Несмотря на преимущества, CVT имеет и ряд минусов:

• Трудности обслуживания. Ремонт и замена вариатора — очень дорогостоящая операция, за которую берутся единицы мастеров. Иногда приходится обзвонить не одно СТО, чтобы найти подходящий вариант.
• Высокая стоимость масла. Для заливки в CVT применяются специальные смазывающие составы, имеющие более высокую цену.
• Раз в 100-150 тыс. километров требуется замена ремня, что является дорогим удовольствием.
• Зависимость от электроники. Вариаторная КПП в процессе работы получает сигналы от многих датчиков. Если какой-то из них сбоит, система будет работать неправильно, а это ведет к необходимости ремонта вариатора и дополнительным расходам.
• Сравнительно небольшой ресурс. Вариаторная коробка не любит большие нагрузки, поэтому выходит из строя быстрей МКПП. В частности, для нее может оказаться критичной буксировка в снегу или грязи.
• Повышенный риск поломки из-за неправильной эксплуатации.

Производители постоянно работают над совершенствованием вариатора и устраняют недостатки. Многие слабые места, связанные с низкой надежностью, остались в прошлом. Но ресурс устройства во многом зависит от самого автовладельца и следования ряду правил.

Несколько слов о масле и фильтрах

Большинство производителей заверяет, что масло в коробку передач вариатора заливается навсегда. Однако этот факт в корне неверен. Наши дороги и погодные условия (снег, дождь, сильные морозы, плохие дороги и пробки) создают повышенную нагрузку на устройство, поэтому фильтры и масло рекомендуется менять каждые 40000 километров пробега.

Если этого не сделать, то на элементах конструкции начнут скапливаться масляные отложения, а фильтр забьется различным мусором. В результате упадет давление в насосе, что приведет к появлению толчков и рывков во время движения, а в особо тяжелых случаях вариатор просто перестанет работать.

Особенности АКПП

Когда на выбор предлагается вариатор либо же автоматическая коробка передач, объективно, не изучая вопрос детальнее, сказать, что лучше, невозможно. Для этого нужно вникнуть суть каждого типа трансмиссии, изучить его особенности, конструкцию и принцип работы.

Сразу стоит заметить, что сравниваться будет классический автомат и вариатор, фактически являющийся разновидностью автоматической коробки.

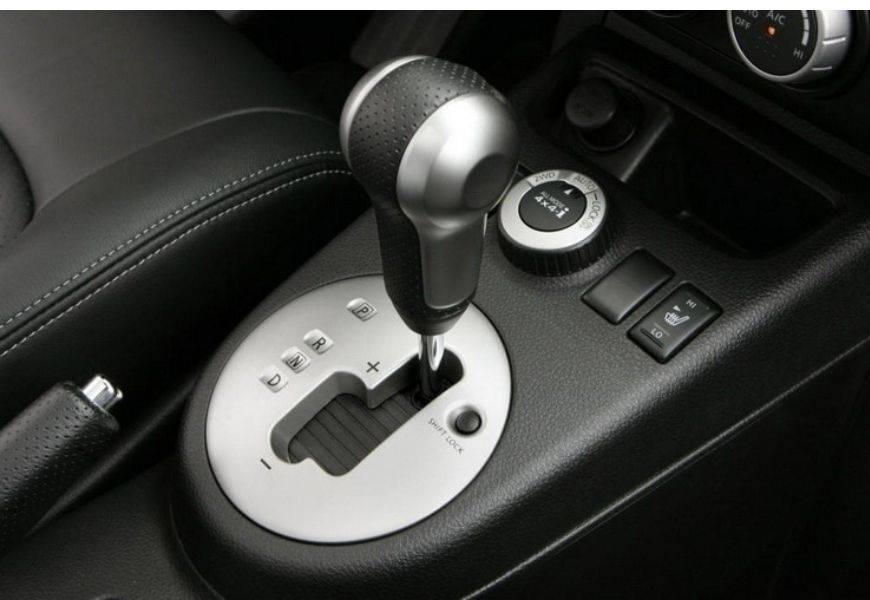

Управление автоматом осуществляется с помощью специального селектора или ручки переключения. Обычно она устанавливается в районе центрального тоннеля, но на некоторых авто, преимущественно американских производителей, располагается на рулевой колонке.

Селектор предусматривает возможность для водителя путём перемещения переключателя выбирать один из доступных режимов работы, в числе которых Drive, Parking и R, необходимый для движения задним ходом. По мере усовершенствования автоматических коробок количество режимов значительно увеличивалось. Всё чаще на современных автомобилях, даже при не самых дорогостоящих моделях, автоматы предусматривают наличие специальных режимов движения, необходимых для зимнего передвижения, спортивной езды или максимальной экономии топлива.

Классический автомат конструктивно состоит из планетарной КПП, гидротрансформатора и специальной системы управления. АКПП могут использоваться на легковых авто, в грузовом транспорте, автобусах и даже на колёсной спецтехнике.

В состав гидротрансформатора входит турбинное и насосное колесо, между которыми располагается реактор. Насосное колесо имеет непосредственную связь с коленчатым валом мотора, а турбинное соединяется с валом коробки передач. В зависимости от того, в каком режиме работает реактор, он может блокироваться обгонной муфтой или находиться в состоянии свободного вращения.

Крутящий момент от мотора на КПП передаётся за счёт потока жидкости, в роли которой выступает трансмиссионное масло. Оно подаётся с помощью лопаток насосного колеса на лопасти колеса турбинного типа. Между колёсами гидротрансформатора имеются минимальные зазоры, а сами лопасти выполняются специальной формы, чтобы создавать непрерывный круг для циркуляции рабочей жидкости. Это обеспечивает наличие жёсткой связи между мотором и коробкой передач, необходимой для плавной передачи тягового усилия.

Гидротрансформатор способен преобразовывать скорость вращения и предавать крутящий момент в строго ограниченном диапазоне. Из-за этого к нему подключается планетарная многоступенчатая коробка, которая также позволяет двигаться на машине с АКПП задним ходом.

Передачи переключаются за счёт создания высокого масляного давления. В этом процессе важнейшую роль играют фрикционные муфты. Возникающее между ними давление распределяется системой управления, состоящей из управляющего блока и электромагнитных клапанов.

Условным недостатком АКПП можно назвать то, что она стоит достаточно дорого, а также расходует больше топлива. Но это достаточно спорные минусы, поскольку современные автоматы вышли на новый уровень по эффективности. Многие из них как минимум не уступают классическим МКПП, а порой даже превосходят по показателям экономии топлива.

Изучение особенностей, которыми обладает коробка автомат, не даёт возможности сказать, что лучше, если конкурентом выступает вариатор. Для начала нужно рассмотреть характеристики самой вариаторной коробки передач.

АКПП в разрезе

Основные советы владельцам автомобиля с вариатором

• Стиль вождения машины с вариатором должен быть плавным и спокойным, исключающим экстремальные нагрузки.
• Точно следуйте инструкции управления вариаторной коробкой, не нажимайте две педали одновременно.
• Проводите техобслуживание вариатора согласно рекомендациям производителя. Многие опытные водители рекомендуют делать это в два раза чаще.
• Покупайте только оригинальные расходники у официальных дилеров.
• Трансмиссионное масло, заливаемое в вариатор, должно иметь уровень вязкости, соответствующий климату, где вы живете.
• Не смешивайте разные трансмиссионные масла, особенно с разным уровнем вязкости.
• При замене масла очистите магниты от продуктов износа, проверьте исправность системы охлаждения коробки.
• Обслуживание, диагностику и ремонт вариаторов лучше доверить сертифицированным центрам, имеющим хорошую репутацию.

Чем отличается вариатор от автомата в эксплуатации

В отличие от трансмиссий с механической и автоматической коробками передач в вариаторе реализован принцип бесступенчатой трансмиссии (CVT – общепринятая аббревиатура названия таких устройств). Двигатель автомобиля в CVT связан с колесами (движителями) абсолютно плавным изменением соотношения количества оборотов.

С одной стороны, это делает поездку на автомобиле чрезвычайно комфортной – нет необходимости переключать передачи как в механической коробке передач и полностью отсутствуют рывки и подергивания как в автомобиле с автоматической трансмиссией. С другой стороны, несмотря на внешне одинаковые с автоматической коробкой передач органы управления и режимы движения, из-за принципиального различия в конструкциях вариатор имеет свои особенности эксплуатации.

Прежде всего, это касается режима разгона: для водителя, впервые севшего за руль автомобиля с вариатором абсолютно непривычен режим разгона на постоянных оборотах двигателя. Для устранения этого эффекта в автомобилях с CVT возможна эмуляция (имитация электроникой на программном уровне) ручных режимов управления машиной с резким изменением количества оборотов (соответственно изменением привычного большинству автолюбителей звука двигателя). Только здесь надо понимать, что та же электроника не позволит «загнать» обороты двигателя в красный сектор тахометра.

Вообще же, вариатор хорош для любителей плавной и спокойной езды.

Детали вариатора весьма чувствительны к смазке и немедленное после запуска двигателя движение (особенно зимой) крайне нежелательно: масло не успевает поступить к трущимся деталям и, как следствие, повышенный износ и дорогостоящий ремонт. То же относится к любителям «рывка» на светофоре после установки селектора в нейтральное положение.

Наличие достаточного количества смазки в местах трения вариатора важно еще и потому, что эта специфическая смазка предотвращает проскальзывание приводного ремня или цепи (в этом проявляется уникальность свойств масла для вариаторов). Своевременная (как правило, после 60 тыс

км.) замена масла с маркировкой CVT – обязательное условие нормальной эксплуатации вариатора.

Ещё владельцам автомобилей, оснащенных вариатором, необходимо особенно тщательно следить за соблюденем правил езды с прицепом и буксировки. В связи с ограничением по мощности (хотя последние разработки вариаторов ставятся на автомобили с мощностью двигателя более 200 л.с.) езда с прицепом для большинства автомобилей с CVT нежелательна. На буксировку машин с вариатором также накладывается ограничение: масло в вариаторе должно находиться под давлением иначе возможен только вариант буксировки с частичным погружением передних колёс.

Наиболее распространённое проявление неисправности вариатора – лёгкие подергивания при переводе селектора в положение «Движение». Проявление такого признака свидетельствует о скором ремонте.

Вообще же ресурс вариатора ограничен даже при аккуратной эксплуатации и спокойной манере езды пробегом в 120 – 150 тыс. км. Это обстоятельство необходимо учитывать при приобретении машины с CVT вторичном рынке.

Как это работает

Вполне закономерный вопрос. Прежде чем покупать себе автомобиль вроде Хонда Фит или Митсубиси Аутлендер, где предлагается вариатор, хочется узнать, как пользоваться такой трансмиссией. Для этого следует знать принцип работы.

Коробка считается бесступенчатой. Но по факту передаточные числа между шкивами меняются, просто это происходит чрезвычайно плавно. Отсюда и отсутствует возможность отчетливо уловить границу при переходе.

Чтобы включить передачу для движения вперед, диаметры 2 шкивов нужно выровнять, сделать их одинаковыми. Увеличив при этом диаметр ведомого элемента, оставив ведущий в прежнем положении, включается так называемая понижающая передача. На ней машина с CVT трогается с места. Для повышения скорости шкивы, а точнее их диаметры, меняются в обратном направлении, то есть ведомый начинает вращаться быстрее ведущего.

По сути, именно на этом основана работа такого типа трансмиссии. А если вас интересует секвентальная КПП, вот вам ссылка на интересный материал о ней.

Сцепление

Поскольку это не АКПП, на CVT имеется функция сцепления. По мере модернизации вариатора, производители применяли различные механизмы и системы.

Можно выделить несколько основных:

Что такое автоматический и ручной режим вариатора

Движение в автомобиле с вариатором может осуществляться как в автоматическом режиме, так и с выбором ручного режима. Выбор режима производится селектором, различные расположения обозначены надписями.

Режимы вариатора:

1. «D» — направление движения вперед. Относится к основным режимам, в которых с помощью компьютера изменяется передаточное число с учетом условий движения. Электроника следит за работой как вариатора, так и двигателя, обеспечивая их полноценную работу.
2. «Р» — реверс. Для его реализации были внесены конструктивные изменения в виде установки специальных агрегатов. Включение этого режима допускается только при полной остановке автомобиля.
3. «N» — нейтральная передача, при ее выборе разрывается связь между двигателем и коробкой передач. Его следует выбирать только во время длительной остановки.
4. «P» — режим парковки, при котором ось ведомого конуса блокируется, исключая любое движение. Его следует выбирать только при оставлении автомобиля на стоянке. На многих автомобилях для выбора этого положения селектора помимо нажатия кнопки на рычаге нажмите педаль тормоза и включите стояночный тормоз. Переход в этот режим осуществляется выполнением тех же действий, только в обратном порядке.
5. «+» и «-» — ручное управление, имитирующее переключение ступеней, хотя на самом деле вариатором управляет электроника и постоянный контроль за работой вариатора и ДВС со стороны компьютера.
6. «S» — спортивный режим вождения. Предназначен для более динамичного движения автомобилей при нажатии педали акселератора. Изменение динамических характеристик движения происходит при более медленном изменении передаточного числа, что на выходе дает увеличение тяги наряду с увеличением скорости.
7. «Е» — экономичный режим вождения, противоположный спортивному. В этом режиме осуществляется наиболее полное соединение ДВС с вариатором, что выражается в снижении расхода топлива.
8. «L» — режим, предназначенный для тяжелых условий эксплуатации автомобиля. При выборе этого режима на ведущие колеса подается максимальное передаточное число. Езду с рычагом селектора в положении «L» следует осуществлять при буксировке прицепа или другого транспортного средства, при движении по бездорожью и в других сложных условиях.

Разновидности вариаторов

При использовании CVT необходимо понимать, что они бывают нескольких видов. Кратко рассмотрим особенности каждого из вариантов:

• Клиновидный ременной. Конструктивно состоит из пары шкивов, объединенных клиновой ременной передачей. Шкив состоит из пары дисков-конусов, которые сближаются или отдаляются с помощью гидравлики и специального пружинного механизма. Конусы находятся под 20-градусным углом, что обеспечивает плавное перемещение с минимальным сопротивлением. Современные коробки вариаторы имеют ремни, изготовленные из стальных полос, отличающихся большей прочностью, минимальной шумностью и высокой степенью надежности.
• Клиновидный цепной. По названию ясно, что в таких видах CVT применяется цепочка, которая сформирована из множества пластик. Передача момента осуществляется посредством фиксации со специальными дисками-конусами. В точках соприкосновения появляется высокая нагрузка, которая приводит к нагреву, что компенсируется за счет системы охлаждения. Такие устройства отличаются более высоким КПД, но в них нет реверса, что требует применения дополнительного устройства.
• Тороидный. В таком типе вариаторной КПП не предусмотрено ни цепной, ни ременной передачи. Конструктивно устройство состоит из 2-х валов с зафиксированными между ними роликовыми механизмами. Скорость меняется посредством изменения позиции роликов, а сам момент передается, благодаря контакту рабочих участков. Такой тип CVT применяется реже всего, но именно этот тип считается наиболее перспективным.
