Как устроен и работает топливный фильтр дизельного двигателя

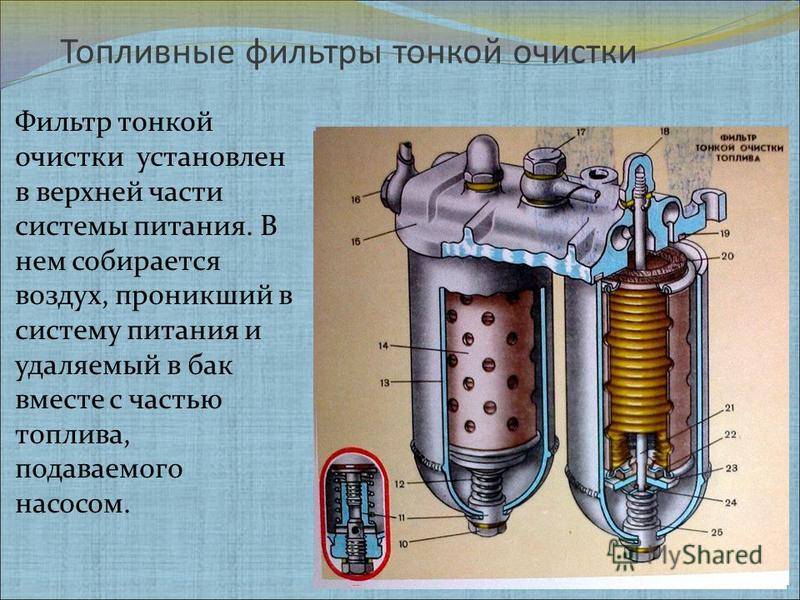

Фильтры тонкой очистки

Основное назначение ФТО — очистка топлива от мелких посторонних частиц, которые не задержал фильтр грубой очистки.

Его конструкция практически ничем не отличается от ФГО, а сетка состоит из более мелких ячеек.

Виды фильтров тонкой очистки

Выделяют неразборные (одноразовые) и разборные (многоразовые) фильтры тонкой очистки.

Первые изготовлены из ткани или бумаги, которая складывается в форме спирали или звезды, образуя фильтрующую штору.

Спиралевидная форма обеспечивает лучшую очистку из-за увеличенной в 1,8 раза поверхности фильтрующего материала — контакт горючего с фильтром становится более продолжительным.

Неразборные фильтры служат довольно долго

Неразборные фильтры обычно установлены на участке топливопровода перед бензонасосом.

В этом месте отсутствует давление, и снижается вероятность протечки.

Основу устройства разборных ФТО составляет латунный или керамический сетчатый фильтрующий элемент.

Такие фильтры можно снимать, промывать и чистить.

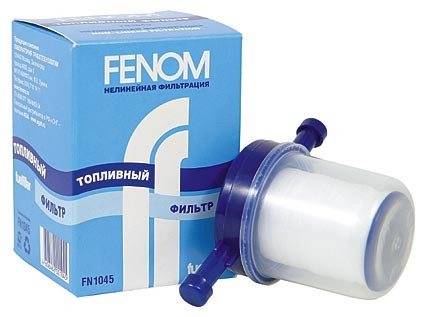

Наиболее удобными являются фильтры с прозрачным корпусом, так как позволяют визуально оценить степень загрязнения фильтрующего материала.

Прозрачный корпус позволяет визуально оценить степень загрязнённости фильтра

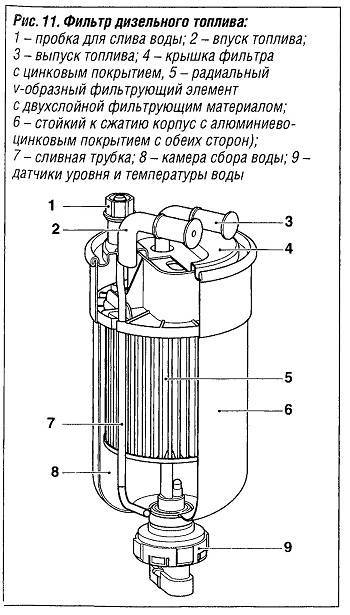

Особенности топливных фильтров для дизельных двигателей

Вода в дизельном топливе – это давно известная проблема, и она имеет несколько причин возникновения. Свободная вода отделяется от топлива, как правило, при помощи фильтров-сепараторов.

Топливные фильтры низкого качества часто плохо задерживают воду и она просто проходит сквозь них. Затем вода вместе с топливом поступает в систему впрыска. В результате, нарушается процесс горения смеси и возникает коррозия, поскольку даже небольшое количество воды быстро приводит к повреждению чувствительной инжекторной системы.

Еще одно важное требование к фильтру для дизельного топлива – он должен сохранять работоспособность и при очень низких температурах. Холод вызывает в дизельном топливе кристаллизацию парафина, который может забить обычный фильтр

Качественные топливные фильтры предотвращают это, возвращая в фильтр подогретое топливо. Специальный элемент, встроенный во многие фильтры, контролирует температуру топлива и обеспечивает оптимальную смесь подогретого топлива и топлива из бака.

А вот что может произойти с фильтрами без элемента, контролирующего температуру: поскольку без циркуляции топливо не нагревается, то оно становится вязким, и к тому же в нем появляются кристаллы парафина. Они попадают в фильтр и забивают его. Постепенно топливо перестает поступать в систему впрыска, в результате чего двигатель теряет мощность и глохнет.

Свойства и критерии качества топливных фильтров

Двигатели современных автомобилей отличаются высочайшей эффективностью, но чтобы получить от них полную отдачу и избежать повреждений инжекторных систем, необходимо исключительно чистое топливо. Его могут обеспечить только высококачественные фильтры очистки топлива.

Пыль, вода и различные частицы могут попасть в топливо при его производстве, транспортировке и хранении. Эти частицы приводят к износу и коррозии чувствительных инжекторных систем и клапанов, а также всех деталей двигателя, омываемых топливом. Поэтому оно должно быть максимально чистым. Этого можно добиться, только установив качественный топливный фильтр.

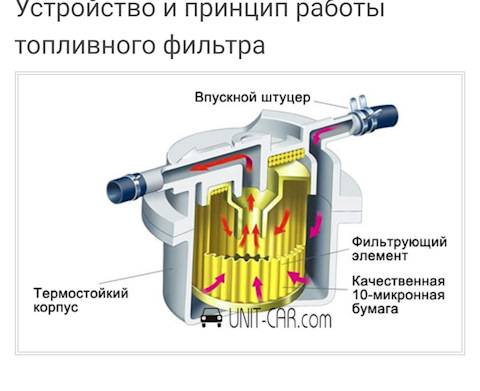

Все частицы грязи оседают на фильтрующем элементе, и в двигатель поступает чистое топливо. Топливный фильтр необходимо регулярно заменять, тогда очистка топлива будет оптимальной.

Топливные фильтры низкого качества отличаются целым рядом недостатков:

• Грубый фильтрующий материал пропускает мелкие частицы.
• Такие фильтры имеют низкую поглощающую способность, быстро забиваются и их приходится заменять чаще.
• Забитый фильтр препятствует прохождению топлива, так что машина может просто не завестись.
• Фильтрующий материал в некачественном фильтре может порваться, и топливо попадет в систему впрыска практически неочищенным.

При разрыве фильтрующего материала грязное топливо может повредить форсунки и вызвать серьезный износ инжекторной системы. Это приведет к нарушению процесса впрыска и снижению мощности двигателя.

Но при использовании качественных топливных фильтров такое не случится. Обеспечивая высочайший уровень очистки топлива, качественные фильтры обеспечивают оптимальную мощность двигателя и защищают системы впрыска от повреждений и коррозии.

Что такое фильтр очистки дизельного топлива

Качество заливаемого в топливный бак горючего сказывается на работоспособности и эксплуатационном ресурсе многих систем и узлов автомобиля. Дизельное топливо, реализуемое на заправочных станциях, зачастую содержит в своём составе сторонние примеси, попадание которых в работающий двигатель может привести к деформации его отдельных деталей. Нежелательные компоненты солярки задерживаются и устраняются из неё посредством топливных фильтров — специальных фильтрующих элементов, очищающих горючее от пыли, ржавчины, металлической стружки и воды.

Дизельные двигатели последних моделей больше, чем другие виды моторов, нуждаются в эксплуатации совместно с фильтровальными элементами. Обуславливается это сложностью и высокоточностью их конструкции, требующей использования только высококачественного горючего. В случае с моторами, работающими на дизтопливе, степень очищения солярки должна быть максимальной: бензофильтры, устанавливаемые в топливную магистраль, должны задерживать и не допускать появления в топливе частиц грязи и прочих нежелательных элементов размером до 5 микрон. Одновременно с этим в дизельном горючем не должна содержаться влага: её накопление в двигателе может спровоцировать коррозийные процессы и снизить прочность металла.

Дизтопливо, заливаемое в транспортные средства с дизельными моторами, очищается при помощи специальных фильтров. ТФ классифицируются по уровню очищения солярки на тонкие и грубые и размещаются в топливных магистралях машины парами, благодаря чему эффективность очистки солярки возрастает в несколько раз.

Фильтры очистки дизельного топлива различаются в зависимости от степени очистки

Как выбрать подходящий?

Итак, если с функциями и устройством в принципе все понятно, то рассмотрим следующий вопрос. Какой лучше выбрать топливный фильтр для дизельного ДВС?

Для этого следует учесть несколько аспектов:

Покупайте только оригинальные ТФ для дизельных агрегатов. На сегодняшний день выбор фильтрующих элементов для дизельных транспортных средств просто огромен

Поэтому вам при покупке важно не попасться на контрафактную продукцию. Наиболее оптимальным вариантом будет приобретение оригинального ТФ, который предназначен непосредственно для вашего авто
В связи с этим при покупке важно обратить внимание и на серийный номер, желательно, чтобы он соответствовал тому, который указал производитель.
Перед приобретением вам необходимо определить необходимую тонкость фильтрации

Когда вы покупаете ТФ, обратите внимание на его описание, в нем должны быть отмечены несколько параметров, в частности номинальный и абсолютный уровень фильтрации
Этот показатель измеряется в микронах (мкм). номинальный показатель определяет размер частиц, которые задерживаются фильтрующим элементом на 95%! Показатель абсолютной фильтрации в целом определяет качество прочистки и класс устройства, он составляет 98%! Также следует отметить, что между собой фильтры различаются на элементы тонкой и грубой очистки. ТФ грубой очистки предназначены для предварительного процесса очистки и ликвидации самых больших частиц мусора из топлива. ТФ тонкой очистки необходимы для очистки топлива, которое уже прошло через фильтр грубой очистки. На сегодняшний день принцип двойной очистки является наиболее распространенным и эффективным, потому как она позволяет обеспечить надежную защиту системы. Кроме того, при двойной очистки ресурс работы обоих ТФ значительно увеличивается.
Помните о том, что всегда некачественные ТФ самые дешевые. Не секрет, что качественный фильтрующий компонент стоит значительно дороже, ведь именно он определяет цену на деталь в принципе. На сегодняшний день в ТФ могут использоваться синтетические, целлюлозные и комбинированные материалы. Полностью синтетические элементы являются наиболее дорогими в плане цены, при этом они имеют самый долгий срок службы. Целлюлозные ТФ считаются самыми недорогими. И недаром, ведь их конструкция для очистки оборудована специальной пористой бумагой с функцией пропитки. Что касается комбинированных элементов, то в них, как правило, чередуются синтетический и целлюлозный слои, что позволяет на приличном уровне отфильтровывать грязь из топлива.
Для солярки необходимо также дополнительно установить водно-топливный сепаратор. Предназначение сепаратора заключается в отделении конденсата от топлива, а также в предотвращении попадания его в горючее. Не секрет, что влага значительно снижает производительность агрегата в целом, а в случае ее замерзания во время морозов это может и вовсе привести к повреждению элементов всей системы. Зачастую сепараторы монтируются в купе с основным ТФ.
И последнее — ТФ должен быть установлен вместе с устройством подогрева. Когда температура окружающей среды понижается, горючее «запарафинивается», соответственно, его подача в мотор будет затруднена. С целью предотвращения этого желательно помимо основного ТФ установить также устройство подогрева. Таким образом даже в сильный мороз ТФ всегда будет прогрет.

Рекомендуем: Описание и принцип работы системы курсовой устойчивости ESC

Топливные фильтры низкого качества часто плохо задерживают воду и она просто проходит сквозь них. Затем вода вместе с топливом поступает в систему впрыска. В результате, нарушается процесс горения смеси и возникает коррозия, поскольку даже небольшое количество воды быстро приводит к повреждению чувствительной инжекторной системы.

Еще одно важное требование к фильтру для дизельного топлива – он должен сохранять работоспособность и при очень низких температурах. Холод вызывает в дизельном топливе кристаллизацию парафина, который может забить обычный фильтр

Качественные топливные фильтры предотвращают это, возвращая в фильтр подогретое топливо. Специальный элемент, встроенный во многие фильтры, контролирует температуру топлива и обеспечивает оптимальную смесь подогретого топлива и топлива из бака.

А вот что может произойти с фильтрами без элемента, контролирующего температуру: поскольку без циркуляции топливо не нагревается, то оно становится вязким, и к тому же в нем появляются кристаллы парафина. Они попадают в фильтр и забивают его. Постепенно топливо перестает поступать в систему впрыска, в результате чего двигатель теряет мощность и глохнет.

Устройство

И дизельный, и бензиновый агрегаты относятся к поршневым двигателям внутреннего сгорания, а потому имеют сходное устройство. Основными конструктивными частями силовой установки на дизельном топливе являются такие:

1. Блок цилиндров. Основа любого двигателя. Используется для размещения всех систем и узлов силового агрегата. Различаются по трем основным параметрам – числу цилиндров, схеме их расположения и способу охлаждения. Как правило, количество цилиндров является четным, максимальное их число составляет 16. Чаще всего встречаются двигатели с 2-я, 4-я, 6-ю или 8-ю цилиндрами.

Важным элементом рассматриваемого узла является так называемая ГБЦ или головка блока цилиндров. Она создает закрытое пространство, в котором происходит непосредственное сжигание топливной смеси.

2. Кривошипно-шатунный механизм. Основное назначение этого узла двигателя – преобразование перемещения поршня внутри гильзы, являющегося возвратно-поступательным, в движение коленвала, которое относится к вращательным. Главной деталью механизма считается коленвал, подвижно соединенный с блоком цилиндров, что обеспечивает вращение вала.

Другая важная деталь – маховик, который крепится к одному из концов коленвала. Его задача – передать крутящий момент к другим узлам транспортного средства. Ко второму концу коленвала крепится шкив и приводная шестерня топливно-распределительной системы.

3. Цилиндропоршневая группа. Включает в себя цилиндры или гильзы, поршни или плунжеры, шатуны и поршневые пальцы. Отвечает за процесс сжигания топлива с последующей передачей образовавшейся энергии для дальнейших преобразований. Камера сжигания представляет собой пространство внутри гильзы, которое с одной стороны ограничивается ГБЦ, а с другой — поршнем. Главное требование к цилиндропоршневой группе дизельного двигателя – герметичность, прочность и долговечность.

4. Топливно-распределительная система. Функциональное назначение – своевременная подача горючего в камеры сгорания и отвод из двигателя продуктов сжигания топливно-воздушной смеси. В дизельном агрегате основу системы составляют два насоса. Первый из них – низкого давления – отвечает за перемещение горючего из бака к двигателю.

Назначение второго – ТНВД – несколько шире и заключается в определении нужного количества и времени впрыска топлива, а также в обеспечении необходимого уровня давления в камере сгорания. Именно топливный насос высокого давления и соединенные с ним форсунки являются ключевыми элементами дизельного двигателя, обеспечивающими его впечатляющие эксплуатационные и технические параметры.

5. Система смазки. Предназначается для уменьшения показателей трения между отдельными узлами и деталями силовой установки. В качестве смазочного материала используются как различные масла, так и, что характерно для отдельных механизмов, непосредственно дизельное топливо. Устройство системы смазки предусматривает наличие масляного насоса, различных емкостей и соединяющих трубопроводов.

6. Система охлаждения. Основное функциональное назначение данного элемента дизельного двигателя очевидно и состоит в поддержании такого уровня температуры, который является оптимальным для работающего агрегата. Для этого используются два метода – принудительный отвод тепла от узлов двигателя и охлаждение их при помощи воздуха или жидкости. В качестве последней обычно используется вода или антифриз.

7. Дополнительные узлы – турбина и интеркулер. Турбонаддув или турбонагнетатель позволяет увеличить давление в камере сгорания, что ведет к росту производительности двигателя. Интеркулер предназначен для дополнительного и более эффективного охлаждения горячего воздушного потока, который создается в процессе эксплуатации дизельного агрегата.

Отдельного упоминания заслуживает еще одна важная часть любого современного дизельного двигателя – электрооборудование и автоматика. Именно различные приборы управления и контроля над работой агрегата позволяют добиться главного преимущества, характерного для подобных силовых установок – высокого КПД.

О пользе фильтра тонкой очистки топлива

Попадание абразивных частиц в двигатель плохо сказывается на его ресурсе. Несмотря на это, многие автомобилисты рассчитывают исключительно на «сеточку» в баке, бензонасосе, карбюраторе, ну и еще, конечно, на «совесть» производителей топлива. В своей сегодняшней статье я хочу поговорить о необходимости установки в топливной системе еще одного фильтра, то есть фильтре-отстойнике тонкой очистки топлива.

Стандартные автомобильные «сеточки» могут задержать мелкие частицы, размер которых составляет около 100 мкм. Для сравнения скажу, что у фильтров тонкой очистки этот порог составляет 15 мкм, при условии, что он создан в соответствии с требованиями ОСТ и ТУ. Фильтры тонкой очистки делятся на неразборные и разборные.

Разборные фильтры состоят из керамического или латунного сетчатого элемента. По своему предназначению они относятся к многоразовому типу и подлежат регулярной промывке и очистке.

Неразборные фильтры принадлежат к одноразовому типу и состоят из фильтрующей шторы, состоящей из бумаги. Стоимость этих фильтров не большая. Многие автомобилисты устанавливают фильтр тонкой очистки перед карбюратором, однако опытный водитель сразу скажет, что это не правильно, и что установить его необходимо до бензонасоса. На этом участке топливопровода практически нет давления, поэтому протечка маловероятна. Такая система обеспечит подачу уже очищенного бензина в насос.

Требования к фильтру, предназначенному для установки на двигатель, с системой впрыска топлива несколько иные, поскольку форсунки такого агрегата очень «капризны» и требуют исключительной чистоты бензина. Давление в системе питания инжекторных двигателей довольно-таки высокое, поэтому в целях безопасности корпус делают немного прочнее, изготавливая его из алюминия или стали. В связи с этим стоимость таких моделей фильтров по сравнению с обычными на порядок выше.

Прозрачные фильтры — более удобны и практичны, поскольку позволяют контролировать степень загрязнения фильтрующего элемента. В идеале, нормально работающий фильтр должен быть наполовину заполненным бензином при работающем моторе. В случае появления пузырьков воздуха, можно сделать вывод, что бензонасос неисправен. Также при пустом «стакане» можно сделать заключение, что в магистрали имеется закупорка, это может быть: засорение трубки, соединяющей бак с атмосферой. Если же фильтр заполнен до краев, это значит, что фильтр «забит» — необходима срочная его замена.

В дизельных двигателях топливо впрыскивается и распыляется непосредственно в камере сгорания, где происходит сжатие нагретого воздуха и топливной смеси. Работоспособность дизелей, а также их топливной аппаратуры зависит не только от качества топлива, но и от наличия воды и абразивных примесей, способных вывести из строя всю систему за несколько минут.

Экстрагирование топливом воды из воздуха — большая проблема для дизельных двигателей. Прежде чем попасть в камеру сгорания, соляре приходится проделывать огромный путь. Испаряясь под воздействием температуры двигателя, вода способна образовывать в трубопроводе паровую пробку, которая в свою очередь способна вызывать коррозию кромок отверстий, кроме того увеличивают расход топлива.

Работа фильтра-отстойника в холодную пору года имеет некоторые отличия.

1.Топливо подается в фильтр, проходя путь от впускного отверстия, сквозь подкачивающий насос и уже после этого вниз к отстойнику.

2. В холодное время года «свеча накала» подогревает топливо до оптимальной температуры, для того чтобы обеспечить возможность надлежащего фильтрования фильтром тонкой очистки всех чужеродных вредных для двигателя элементов: воды, грязи, обеспечивая нормальный процесс смесеобразования.

3. В отстойнике собственно и происходит выпадение воды и твердых частиц.

4. Завершающий процесс фильтрации происходит с участием фильтрующего элемента тонкой очистки.

Как заменить фильтрующий элемент.

Чтобы произвести замену фильтрующего элемента, необходимо сделать следующее:

1. Заглушите двигатель;

2. Выкрутите свечу накаливания;

3. Дайте возможность солярке стечь;

4. После этого выкрутите болт, который находится в крышке фильтра, затем извлеките фильтрующий элемент;

5. Далее, при помощи чистой ветоши протрите стакан отстойника;

6. Установите новый элемент с уплотнительными кольцами;

7. Закройте крышку фильтра и произведите закачку топлива.

8. Убедитесь в отсутствии подтеканий, после чего смело заводите двигатель.

Вот и все. Желаю удачи!

О пользе фильтра тонкой очистки топлива Пожалуйста, оцените эту страницу

Способен ли обычный топливный фильтр задерживать воду: Гаражный эксперимент!

Несмотря на то, что многие автовладельцы уже и так знают ответ на этот вопрос, есть немало любителей, которые не знают, справляется ли с водой обычный топливный фильтр, который вы наглядно можете увидеть ниже на фото.

Среди определенного круга автолюбителей бытует мнение, что фильтрующий элемент способен задерживать воду, после чего становится непригодным для дальнейшей эксплуатации, так как бензин через такой использованный фильтр поступать уже не будет.

Для всех сомневающихся, или для тех автомобилистов, кто ещё не в курсе способности фильтров, я решил провести реальный эксперимент, чтобы каждый смог на всё посмотреть своими глазами. Итак, для данного опыта нам понадобилось:

• вода чистая водопроводная 1 литр
• бензин АИ-92, 3 литра
• топливный фильтр
• шланг, а лучше два, чтобы можно было «врезаться»

Итак, для начала смотрим на бутылку, когда в ней находится чистый бензин, чтобы наглядно убедиться, что ничего постороннего там нет.

А теперь берём нашу вторую бутылку и заливаем воду в тару с бензином, примерно около 1 литра. Думаю, что каждый понимает, что вода опускается вниз, поэтому выглядит всё это следующим образом:

Ну и сейчас можно приступать к эксперименту, соединив шланги при помощи фильтра и пробуем сливать его из одной ёмкости в другую.

Сначала через фильтр будет проходить только один бензин, а немного погодя опустим шланг в самый низ, чтобы пошла вода.

И теперь смотрим, как вода начинает заполнять наш топливный фильтр:

А вот когда фильтр полностью наполнился водой, то конечно же он всё равно продолжил её пропускать через себя, так как от подобных «примесей» он не в силах защитить ваш автомобиль. Смотрите сами:

Как видно выше, на дне бутылки достаточно большое количество воды и это говорит о том, что фильтр пропускает одинаково как бензин, так и другие жидкости.

Так что, если вы до этого момента всё ещё надеялись на чудесные «удерживающие воду» свойства, думаю, понимаете, что это всё сказки и на самом деле фильтр этот способен защитить только от мусора, и то — это ещё будет проверено в очередных экспериментах на канале.

Если статья была полезной, подписывайтесь на канал и не забывайте ставить лайк, чтобы не пропустить новые материалы, которые выходят на канале ежедневно!

• Купил Весту вместо Полуседана: грусть, тоска и разочарование. В Жигули больше ни ногой!
• Kia Soul 2020: узнаваемый дизайн и двигатели Hyundai Kona

Британский порт превращается в гигантский автопарк

Зачем он нужен

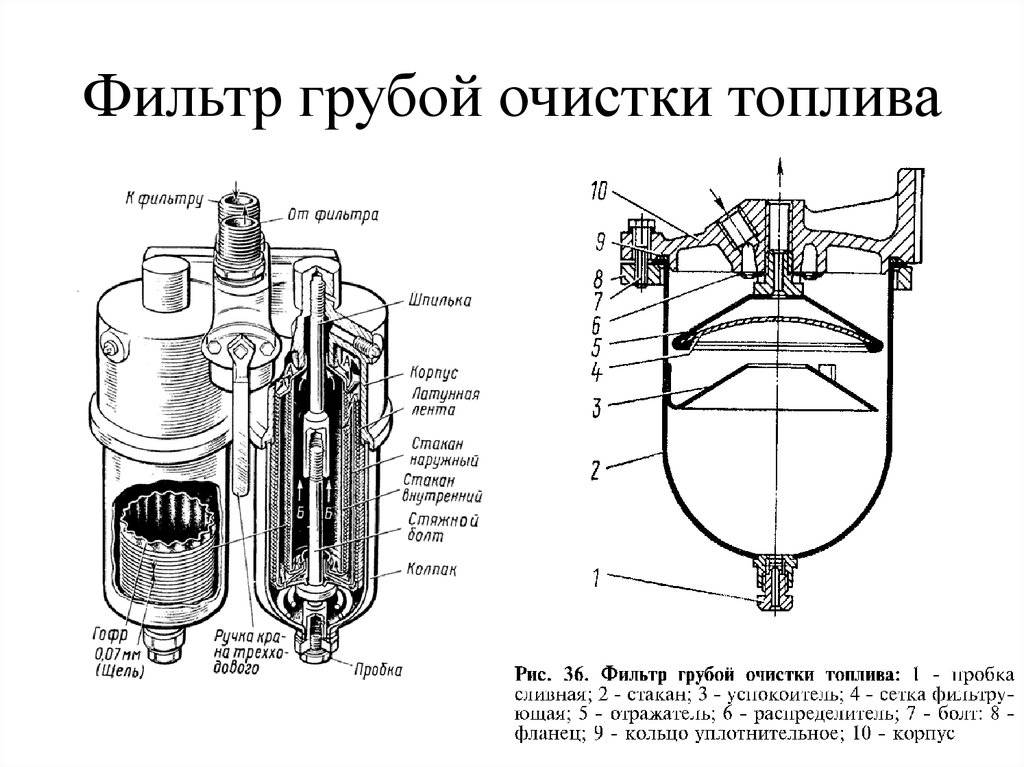

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

• Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
• Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

• карбюраторные;
• дизельные;
• инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Замена топливного фильтра

Система фильтрации двигателя автомобиля нуждается в периодической проверке. Вероятность пробега машины в 50 тыс. километров без последствий (на одном очистном элементе) — невозможна. Это обусловлено низким качеством топлива на АЗС.

По факту, замену следует проводить при первых признаках износа топливного фильтра, которыми являются:

• нестабильная работа мотора,
• снижение тягового усилия,
• повышенный расход горючего.

Забивка топливного фильтра проявляется постепенно. Не откладывайте замену элемента — это чревато поломкой в неподходящий момент.

Перебои мотора проявляются в «троении». Запуск автомобиля затрудняется, а иногда двигатель может заглохнуть при движении в гору.

Когда менять топливный фильтр?

Регулярность замены определяют навскидку: ориентируются визуально и по пройденному километражу на новом элементе. Опытные водители проводят самостоятельный осмотр на наличие вкраплений и отложений на улавливающей сетке.

• от окисления, которое появляется на патрубках из-за химических реакции;
• коррозийных частиц в виде ржавчины;
• низкого качества горючего (с присадками для повышения октанового числа);
• брак самого ТФ или плохое качество производства узла.

Резиновые патрубки могут за время эксплуатации полопаться или дать внутренние трещины. Мелкие частицы изношенной резины срываются и двигаются по ТС. С медных узлов может сорвать коррозийный налёт, а с механических переходников — ржавчину.

Как часто менять топливный фильтр?

На вопрос: «Через сколько менять топливный фильтр» — конкретного ответа не существует. В руководствах по эксплуатации (для различных марок авто) указаны данные от 30 до 60 тыс. километров. Длительный ресурс фильтра справедлив для европейских стран с чистым топливом на АЗС. Отечественные реалии показывают вдвое заниженные цифры.

Этапы замены фильтра

Порядок замены топливного фильтра отличается для карбюраторных, дизельных и инжекторных автомобилей. Для разных типов авто местоположение топливного фильтра в конструкции существенно отличается.

Как заменить топливный фильтр для разных типов авто?

Карбюратор

Конструктивное расположение элемента выполняется под капотом. Топливный фильтр представляет прозрачную пропускную колбу, изготовленную из полимерного материала. Устройство монтируется в систему трубопровода. Фиксацию входа и выхода выполняют на простые зажимы.

Перед установкой важно не перепутать подключение входного и выходного канала к системе. Указатель на корпусе элемента должен быть направлен к бензонасосу. Процедуру выполняют довольно быстро: после демонтажа и зажима патрубков от протекания — новый элемент фиксируют с помощью отвёртки на винтовые зажимы хомутов

Процедуру выполняют довольно быстро: после демонтажа и зажима патрубков от протекания — новый элемент фиксируют с помощью отвёртки на винтовые зажимы хомутов.

Не следует менять расположение фильтра относительно двигателя. Близкий контакт с перегретой поверхностью двигателя может расплавить поверхность пластиковой колбы, а топливо перегреть до газообразного состояния.

Инжектор: порядок и нюансы замены

Подача топлива в камеру сгорания выполняется под значительным давлением. Из-за этой особенности очистной элемент должен выдерживать большую непрерывную нагрузку на стенки конструкции. Топливный фильтр для инжекторного типа производится из металла, а крепление элемента выполняется на плотном резьбовом соединении. Местоположение зависит от марки авто — устанавливаются под автомобилем или в плоскости моторного отсека.

Последовательность замены фильтра следующая:

1. Найдя топливный фильтр, снизьте давление в топливной системе. Понадобится вынуть средний элемент из блока предохранителей, который находится в салоне (возле коробки передач).
2. Заведите двигатель и подождите некоторое время до самостоятельной заглушки.
3. Подберите инструмент для демонтажа и установите новый ТФ с учетом движения горючего.

Закрепив элемент, попробуйте прокрутить несколько раз стартером, так как мотор заведётся не с первого пуска.

Дизель

Проведение работ с топливным фильтром состоит с нескольких этапов:

• отвинчивают колесо и снимают подкрылок,
• отключают и демонтируют датчики от системы,
• достают штуцера и отвинчивают пробку,
• проводят замену элемента и герметизирующих расходников.

Пошаговую сборку узла осуществляют в обратном порядке. Проводят пробный запуск мотора: из-за воздуха в топливной системе двигатель может запуститься после нескольких попыток.

Особенности работы топливного фильтра на дизеле

Топливные фильтры устанавливаются и на бензиновые, и на дизельные автомобили. Но требования к качеству фильтрации в случае с дизельным мотором выше, а сами фильтрующие элементы меняются чаще.

Всё дело в конструктивных особенностях дизеля: давление, под которым ДТ впрыскивается в цилиндры, намного выше, чем в случае с бензиновым ДВС. Большое давление требует большей герметичности, следовательно, зазоры в насосах и форсунках, которые подают топливо в камеру сгорания, должны быть минимальными. А частицы, которые пропускает топливный фильтр, должны быть меньше величины зазора, иначе наступит износ элементов.

Отсюда такие высокие требования к чистоте ДТ: конденсат, осадок, сторонние примеси, металлическая пыль и стружка — всё это прямые угрозы долговечности топливной дизельной аппаратуры.

При этом надо учитывать, что дизтопливо загрязняется с самого начала процесса его получения и далее при хранении: в нём происходит окисление, появляются взвеси, оно мутнеет, смешивается с конденсатом (водой) со стенок бака, а зимой — густеет, образуя парафиновый осадок.

Если топливо сомнительного качества или в магистрали образовалась воздушная пробка, детали топливной аппаратуры перестают смазываться топливом, а в систему подачи топлива  попадает металлическая пыль, стружка, сторонние примеси с крупными частицами, которые забивают сопла и иглы форсунок, «вымывают» каналы в клапанах форсунок, необратимо повреждают ТНВД, ускоряя износ дорогостоящих элементов.

Вода неизбежно попадает в топливную систему в результате конденсации водяных паров, это происходит как на АЗС, так и в баке автомобиля.

Если фильтр не сепарирует воду от топлива, она попадает на элементы и вызывает их коррозию, например, на лопастях ТНВД. И может даже попасть в цилиндры двигателя, вызвав детонацию при сгорании топлива.

Таким образом, эффективная очистка ДТ топливным фильтром напрямую отражается на надёжности и ресурсе дизельного двигателя.

Конструктивные особенности

Трехступенчатое устройство для фильтрования ДТ.

Топливные фильтры для дизельных автомобилей отличаются от устройств, предназначенных для фильтрации бензина. Дизельный двигатель очень чувствителен к качеству горючего, для стабильной его работы необходимо использовать максимально очищенное топливо. Поэтому автомобили, работающие на ДТ, имеют три степени очистки горючей смеси:

1. Очистка в бензобаке. Специальная сеточка препятствует поступлению загрязнений в топливную систему.
2. Грубая очистка. Препятствует поступлению крупных частиц.
3. Тонкая очистка. Предназначена для задержки мелких частиц грязи, которые могут забить форсунки.

Кроме предотвращения попадания мелких частиц пыли, сажи, растений, насекомых фильтр должен препятствовать проникновению воды к камере сгорания. Плюс иметь специальный подогрев для предотвращения образованию кристаллов парафина при низких температурах.

Рекомендуем посмотреть видео о подогреве топливного фильтра дизеля:

Масляный фильтр дизельного двигателя

Предназначен для отделения содержащихся в масле загрязнений, таких как пыль, металлическая стружка, продукты коксования. Масляные фильтры различаются по конструкции и объему проходящего масла.

Конструктивно масляный фильтр дизеля может быть разборным и неразборным. Основное отличие первых — возможность обслуживания при засорении. Вторые приходится менять, даже если ресурс еще не выработан. Существуют также модульные очистители, которые можно разбирать частично, но они имеют высокую стоимость.

По объему проходящей смазки маслофильтры бывают полно- и частичнопоточными. Полнопоточный включается последовательно в магистраль и пропускает через себя весь объем циркулирующей смазки, быстро очищая ее. Минус таких деталей — они засоряются быстрее частичнопоточных. Последние подключаются параллельно и очищают одновременно лишь часть потока. Основное преимущество частичнопоточных деталей — высокое качество очистки и длительный срок службы. Их недостатком является довольно низкая скорость фильтрации.
