Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Особенности двигателя.

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.

Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».

Маховик и шкив коленчатого вала используются от ВАЗ 2110.

Внимание!

В двигателе применяется шатунно-поршневая группа 2110.

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).

На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.

Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.

Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.

Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.

Произведены изменения в топливной системе двигателя. Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.

Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.

На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).

В системе охлаждения установлен термостат нового образца мод. 1118-1306010.

Применяется генератор 9402.3701 (80 А).

На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.

Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.

Что значит в комплектации двигателя 21114 указано сцепление 18?

На двигателе 11183 стоит сцепление от 2108, а на моторе 21114 сцепление 2112.

Особенности конструкции двигателей

Изначально двигатель машины ВАЗ-2114 был 8 клапанным, имел объем 1,5 л, соответствовал нормам Евро-2, маркировался 2111. В 2005 году произошла форсировка этих движков:

• для увеличения объема до 1,6 л блок увеличен в высоту на 2,3 мм;
• создано несколько комплектаций – под Евро-2 вариант 21114-00, под Евро-3 модель 21114-20 и под Евро-4 модификация 21114-70;
• КШМ, клапанная система, распредвал соответствуют 11183;
• головка блока цилиндров получила увеличенную камеру сгорания 5 х 8,1 см, что позволило увеличить мощность.

Камера сгорания ДВС 21114

Важной особенностью ДВС 21114 является фазированный, а не попарно-параллельный впрыск, использовавшийся в оригинале 2111. Стало более компактным навесное оборудование:

• катколлектор вместо нейтрализатора и приемной трубы;
• рампа форсунок вместо возвратной топливной магистрали.

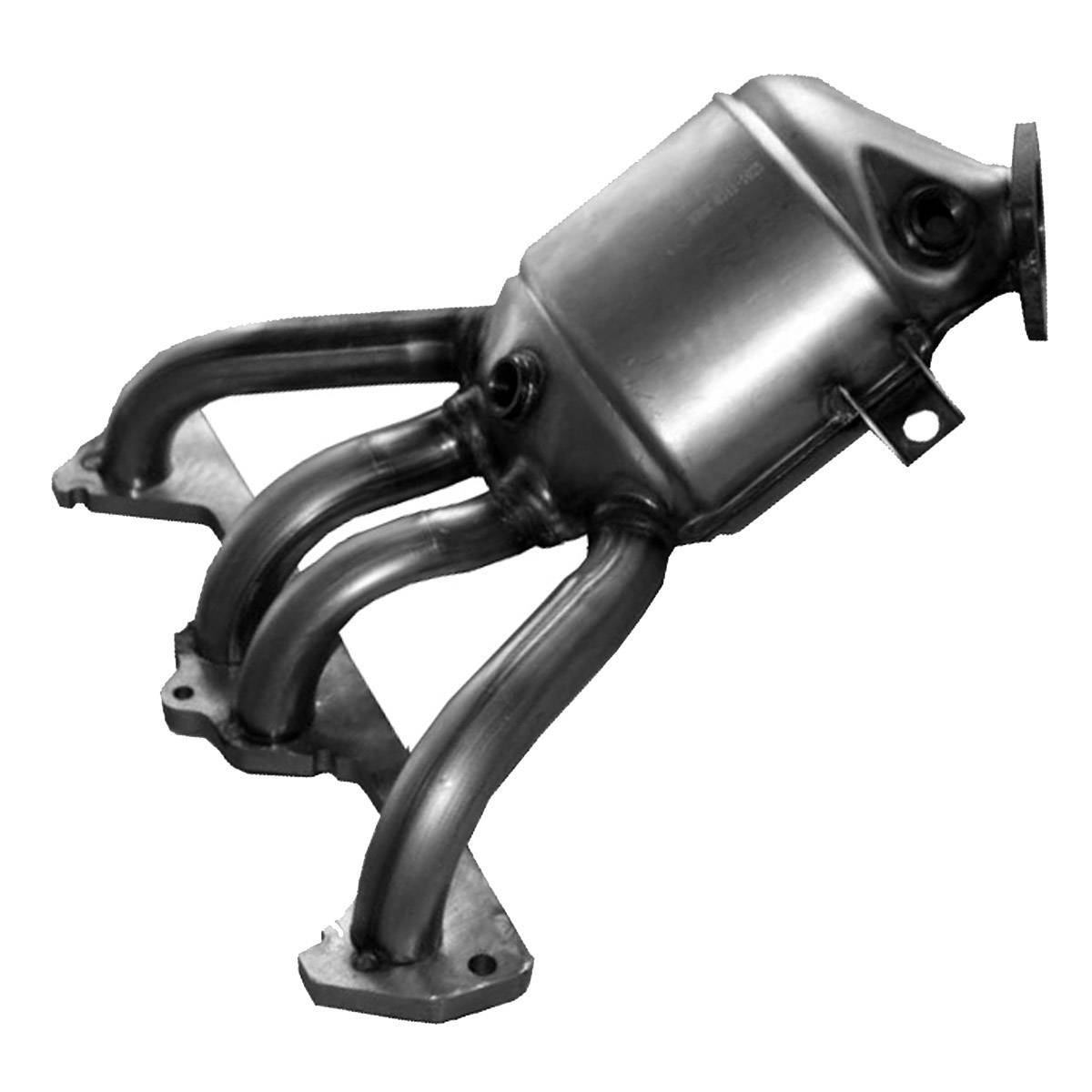

Катколлектор

В это же время на ВАЗ-2114 начали ставить моторы от Калины 11183, имеющие некоторые отличия от предыдущего варианта:

• форма камеры сгорания улучшена;
• генератор крепится кронштейном, натяжитель модернизирован.

В 2008 году мотор 2114 получил новый ЭБУ М73, а в 20011 году «мозги» М74 для достижения норм Евро-4. Управление стало полностью электронным, но еще целый год конструкторы исправляли дефекты прошивки, пока не создали ее финальную версию I414DE07.

ЭБУ М74

Следующий двигатель 2114 устанавливался на машину дочерним предприятием производителя АвтоВАЗ, именующимся Супер-Авто, в 2009 год. Им стал 16 клапанный мотор 21124 «десятого» семейства ВАЗ с улучшенными характеристиками:

• «высокий» блок синего цвета (197,1 мм);
• впрессованные в 2 – 5 опоры коренных подшипников форсунки, охлаждающие поршни маслом;
• глубина проточки лунок в клапанах 5,53 мм позволяет обеспечить безопасность клапанов при обрыве ремня ГРМ, капитальный ремонт не потребуется.

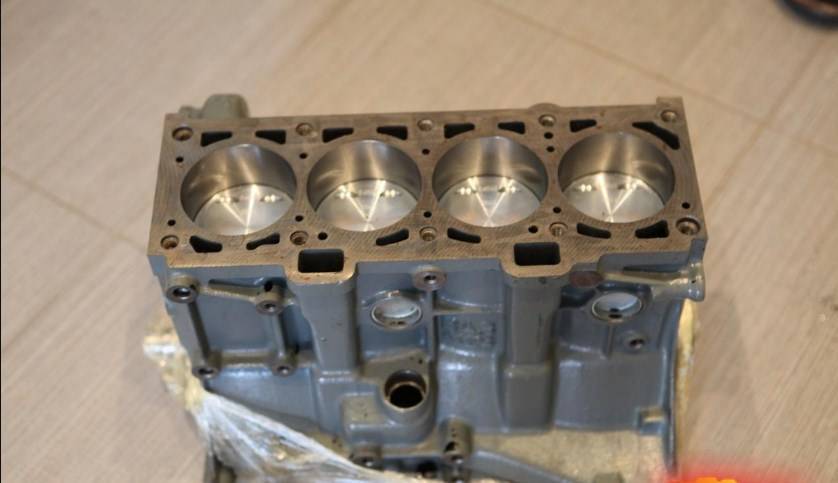

Блок синего цвета

В следующем году четырнадцатые модели начали комплектовать моторами 21126 от экспортных Приор. После того, как произведен тюнинг мотора 21124, устройство ДВС отличается следующими нюансами:

• цилиндры хонингованные, блок серого цвета;
• шкив коленвала и ремень ГРМ с полукруглым зубом;
• вес шатунно-поршневой группы уменьшен;
• отсутствует трение в нижней головке шатуна;
• стаканы свечей встроены в головку.

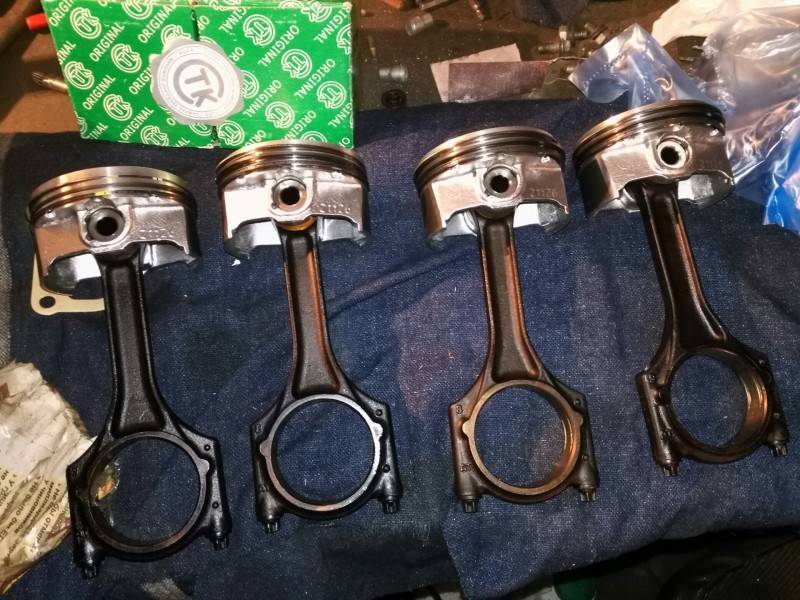

Поршневая группа 21126

В ДВС использован принцип гидрокомпенсации зазоров клапанов, прокладка ГБЦ толщиной 0,45 мм выполнена многослойной из металла. Мотор имеет комплектацию под Евро-3 с катколлектором 11194-1203008-10 либо Евро-4 с коллектором 11194-1203008-00. Повышен ресурс помпы за счет новой конструкции сальника и подшипника, изменения зубчатого шкива.

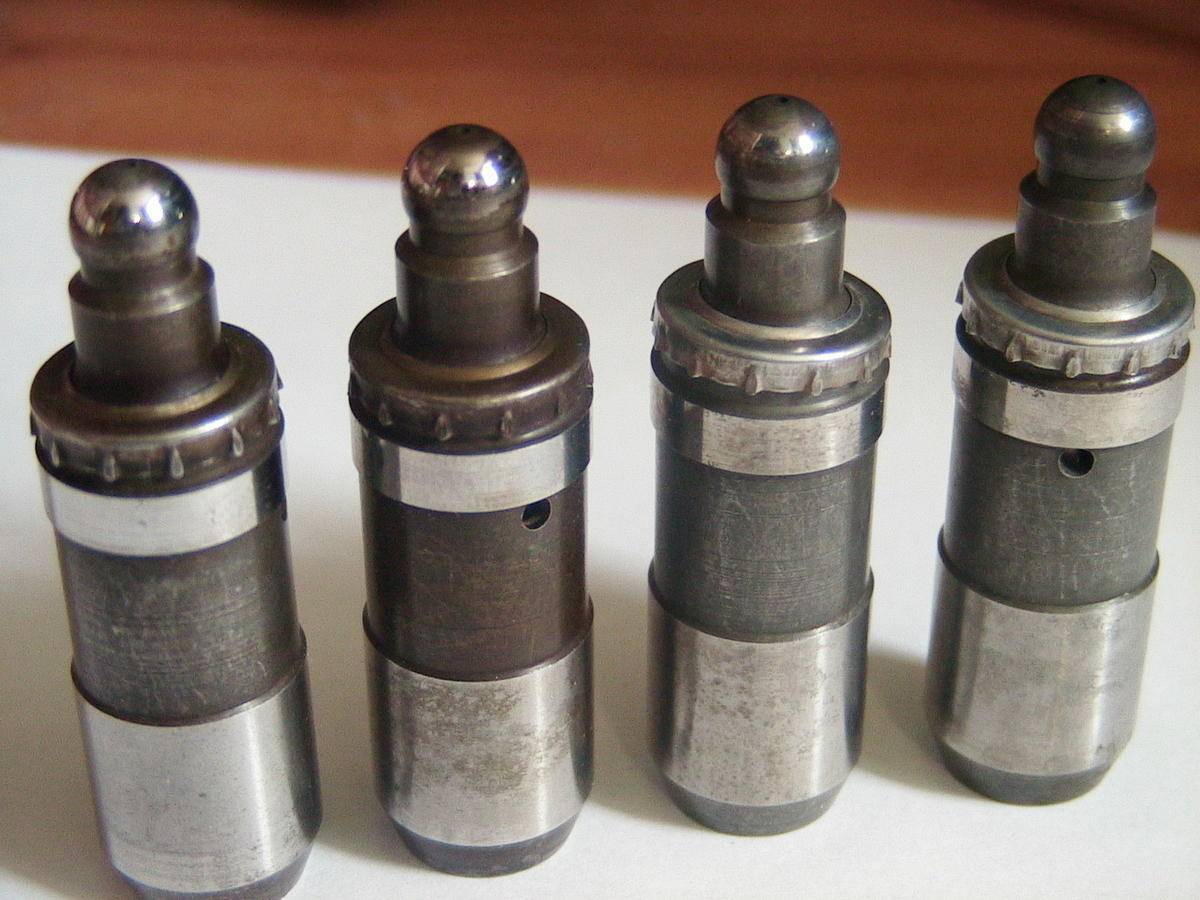

Гидрокомпенсаторы

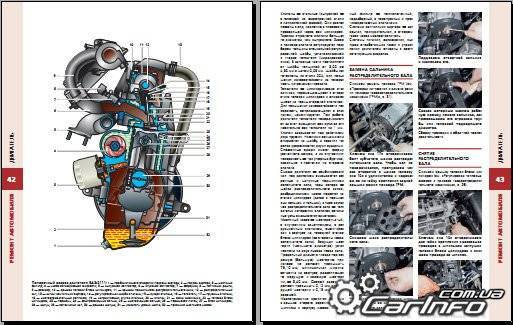

Схема устройства двигателя ВАЗ-2114 инжектор 8 клапанов

Чтобы самостоятельно отремонтировать ВАЗ-2114 с инжектором на 8 клапанов, нужно знать устройство и принцип работы двигателя. Обладая этими знаниями, можно установить причину неисправности не прибегая к посторонней помощи. На двигателях серии ВАЗ установлена система распределенного впрыска топлива, позволяющая улучшить показатель езды, и характерно уменьшить процент токсинов в отработанных газах. Существует два вида систем впрыска топлива: с обратной связью, а также без нее, они могут отличаться между собой деталями. Все зависит от экспорта или импорта продукции. Обратная связь впрыска обычно используется в моделях машин, поставляемых за рубеж, и снабжена нейтрализатором. В системе без обратной связи (продаются внутри страны) вмонтирован СО-потенциометр, который выполняет регулировку отработанных газов.

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

1. На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
2. Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
3. Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
4. Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114.

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.

Какой ресурс ДВС 2114?

Ресурс двигателя ваз 2114 составляет 150 тыс. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Неисправности двигателя и ремонт

Разобранный мотор ВАЗ 2114.

Схема неисправностей мотора 2114 и его модификаций достаточно типичная. Обычно, самыми распространёнными являются плавающие обороты, троение, поломка помпы, а также другие, с которые детально знакомы владельцы автомобиля. Где находятся, те или иные неисправности можно определить, проводя диагностические работы.

Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.

Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.

Характерные поломки

Самый первый 1,5 л двигатель 2114 обладает недостатками:

• периодическая регулировка клапанов;
• ненадежная система впрыска;
• раскрепление гаек выпускного коллектора;
• протечки прокладок бензонасоса, распределительного датчика системы зажигания.

Следующий 1,6 л мотор особых проблем владельцу не доставляет за исключением высоких вибрационных и шумовых нагрузок. Слабым местом традиционно остаются клапаны, которые приходится постоянно регулировать.

Регулировка клапанов

ДВС от Lada Kalina 11183 устанавливался на четырнадцатую модель исключительно ради обеспечения нормативов Евро-3. Обладает типичными для линейного ряда недостатками, ничем особенным не отличается.

Первый шестнадцатиклапанный движок 21124 не гнет клапаны, зазоры в которых регулируются гидротолкателями. Тем не менее, ремень необходимо подтягивать через 15000 км пробега из-за большого количества навесного оборудования. Второй, и последний в линейке четырнадцатых моделей ДВС 21126 имеет увеличенную мощность. Помимо типичных неисправностей при обрыве ГРМ поршень загнет клапан из-за недостаточной глубины выемки.

Регламент техобслуживания

Чтобы не пришлось производить дорогостоящий капремонт Lada Samara 2114 своими руками, следует придерживаться рекомендаций производителя по обслуживанию ДВС:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Чем отличается ВАЗ 2114 от «девятки»

ВАЗ-2114 создан на базе девятой модели, но при этом обладает своими особенностями, которых нет у девятой модели. Это касается и внешнего вида, и технических характеристик машины.

Главной задачей конструкторов было создать более современный и удобный автомобиль, который при этом сохранил бы все положительные стороны модели 2109, которая стала «народной».

Первое, что бросается в глаза при сравнении двух моделей ВАЗ – более плавные и «мягкие» очертания у ВАЗ-2114. Как и девятая модель, четырнадцатая – пятидверный хэтчбек. Но у модификации 2114 изменились очертания капота, фары, и добавились молдинги. Также изменились передний и задний бамперы.

К другим отличиям ВАЗ-2114 от «девятки» можно отнести:

1. Новый, более комфортный, дизайн салона с большей звукоизоляцией.
2. Добавлены передние стеклоподъемники, пепельницы для пассажиров, кресла стали более удобными.
3. Пропал характерный стучащий звук, который был в салоне «девятки».
4. Заменена система отопления на более современную, в сравнении с устаревшей системой девятой модели.
5. Приборная панель заменена на «европанель», оборудованную бортовым компьютером с датчиками температуры, напряжения в сети, состояния систем авто, и т. д.
6. Произошла постепенная модернизация двигателя с 8-клапанного на 16 клапанную, с увеличенным объемом.
7. С 2011 г. на автомобиле появился новый электронный блок управления.

Отличия ваз 2114 от ваз 2109

Практически не изменились габариты авто – ВАЗ 2114 лишь на 40 кг тяжелее и на 10 см длиннее своей предшественницы. Подвеска также осталась прежней, с небольшой доработкой стоек и амортизационной системы. По отзывам автовладельцем, улучшилось качество металла – он меньше подвержен ржавчине.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Рассматриваемый нами мотор обладает литым блоком цилиндров, отверстия для подачи масла в котором выточены, а отверстия для тосола – сделаны в процессе литья. Цилиндры движка также вытачиваются внутри монолитной конструкции.

В нижней части конструкции расположены опоры для коренных подшипников, крышки на которых являются незаменимой частью двигателя – они подогнаны по размеру на стадии изготовления опор, и найти две одинаковые по размеру крышки невозможно.

Внутри опор размещены вставки из стально-алюминиевого сплава, а внутри третьей опоры присутствуют полукольца, предотвращающие осевое смещение коленвала.

Поршни двигателя ВАЗ 2114 алюминиевые, с литыми стальными кольцами, шатун – стальной. Блок цилиндров четырнадцатой размещен на металлическом поддоне, поверх которого простелена гасящая вибрации подкладка.

Коленвал, расположенный под блоком цилиндров, оборудован креплением под маховик.Облегченный маховик на ВАЗ 2114 имеет специальную метку, посредством которой подбирается правильное расположение его на фланце коленного вала – он должен быть размещен строго перпендикулярно шейке шатуна цилиндра №4.

Ремонт двигателя ваз 2114

АвтоВАЗ заявляет ресурс двигателя в 150 тыс. км пробега, после этого он потребует капитального ремонта. Но при правильном обслуживании и регулярной замене масла, каждые 8-12 тыс. км, мотор Ваз 2114 может без больших проблем проехать до 250 тыс. км.

У разных моделей двигателей Ваз 2114 существую свои, конструктивные недостатки.

1.5i двигатель Ваз 2114 инжектор 8 клапанов:

• ранние системы впрыска топлива были ненадежными;
• гайки крепления выпускного коллектора лучше заменить на латунные, так как заводское исполнение ненадежно;
• течет масло из-под бензонасоса, датчика распределителя зажигания и клапанной крышки;
• зазоры клапанов требуют частой регулировки;
• некоторые узлы системы охлаждения быстро изнашиваются.

1.6i двигатель Ваз 2114 8 клапанный инжектор:

• реже, но также требуется регулировка зазоров клапанов;
• большая вибрация и шумность при работе.

16V 1.6і л (124) двигатель Ваз 2114 инжектор 16 клапанов:

Ремень ГРМ нужно подтягивать вручную через каждые 15 тыс. км пробега.

16V 1.6і л (126) двигатель Ваз 2114 инжектор 16 клапанов:

• обрыв ГРМ приводит к дорогостоящему ремонту, потому что деформируются клапана. Состояние ремня следует контролировать намного внимательней. Проблему можно решить установив «безвтыковую» поршневую группу;
• основным требованием надежной работы двс являются качественные комплектующие и запчасти, так что не стоит экономить на них.

Основные компоненты и принцип их работы

Вся схема топливной системы ваз 2114 построена по инжекторному принципу, подразумевающему полный контроль электроники за процессом работы системы — начиная с подачи топлива и заканчивая образованием рабочей смеси и сгоранием. Из-за этого ее составляющие компоненты сильно отличаются от устройств, характерных для карбюраторного принципа.

Так, она включает в себя:

• бак для топлива;
• помпу (бензиновый насос);
• трубопроводы для подачи бензина;
• топливные фильтры;
• топливную рампу;
• крышку горловины бака;
• форсунки;
• блок утилизации.

Схема топливной системы ваз 2114

Выполняют же они следующие функции.

Бак — обеспечивает хранение запаса топлива.

Помпа — располагается внутри бензобака и служит для нагнетания топлива к рампе. Благодаря подключенному к ней датчику — определяет и передает на электронный блок данные об уровне оставшегося бензина.

Система трубопроводов — служит для перемещения топлива к двигателю и отводу в бак оставшихся излишков. Включает в себя систему металлических трубок и гибких шлангов, среди которых выделяют топливный шланг ваз 2114, шланг обратки, шланг для подключения адсорбера и другие.

Фильтры — служат для очистки бензина от возможных примесей и осадков. От их работы напрямую зависит срок службы форсунок, а также качество образуемой топливной смеси. Именно поэтому их следует заменять не реже, чем через каждые 10.000 км пробега.

Топливная рампа — состоит из двух камер, разделенных диафрагмой. Одна из них играет роль емкости для топлива, в которой поддерживается оптимальное давление бензина, изменяющееся при искривлении диафрагмы в результате нагнетания воздуха во вторую камеру рампы.

Крышка бака — устроена по клапанному принципу и служит для сброса излишнего давления.

Форсунки — представляют собой систему клапанов с электромагнитным управлением. Они распыляют бензин непосредственно внутрь камеры сгорания, образуя в ней рабочую смесь.

Блок утилизации — служит для поглощения испарений, образующихся в дроссельном узле (согласно требованиям стандарта Евро-3). Представляет собой емкость с активированным углем, адсорбирующим ненужные испарения.

Двигатель ВАЗ 2114: мощность, устройство и характеристики

С началом выпуска автомобилей ВАЗ 2113, 2114 и 2115, на них использовался двигатель карбюраторного типа, объем которого составлял 1600 кубических сантиметров. После длительной эксплуатации данного образца, было выявлено несколько проблем, характерных для карбюраторной системы питания. А именно: загрязнение жиклеров, неправильная настройка качества и количества топлива, нестабильная работа холостых оборотов и т.д. Поэтому, было принято решение заменить тип системы питания на более надежный.

После того, как инженеры выбрали, какие варианты отсеять, а какой оставить, в свет вышел автомобиль ВАЗ 2114 и 2115 с двигателем инжектор. При проведенной модификации, схема мотора кардинально изменилась: увеличилась мощность и скорость, уменьшилось время разгона до 100 км/час. Объем двигателя и количество клапанов, осталось тот же. Что именно несло в себе обновленное устройство, рассмотрим далее по пунктам.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

• плохое зажигание;
• проблемы с разгоном;
• троение двигателя;
• невозможность завести автомобиль.

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

1. Выключить зажигание.
2. Демонтировать один из бронепроводов.
3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
5. Повторить эту операцию на остальных трех проводах.

Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Особенности конструкции двигателей

Изначально двигатель машины ВАЗ-2114 был 8 клапанным, имел объем 1,5 л, соответствовал нормам Евро-2, маркировался 2111. В 2005 году произошла форсировка этих движков:

• для увеличения объема до 1,6 л блок увеличен в высоту на 2,3 мм;
• создано несколько комплектаций – под Евро-2 вариант 21114-00, под Евро-3 модель 21114-20 и под Евро-4 модификация 21114-70;
• КШМ, клапанная система, распредвал соответствуют 11183;
• головка блока цилиндров получила увеличенную камеру сгорания 5 х 8,1 см, что позволило увеличить мощность.

Камера сгорания ДВС 21114

Важной особенностью ДВС 21114 является фазированный, а не попарно-параллельный впрыск, использовавшийся в оригинале 2111. Стало более компактным навесное оборудование:

• катколлектор вместо нейтрализатора и приемной трубы;
• рампа форсунок вместо возвратной топливной магистрали.

Катколлектор

В это же время на ВАЗ-2114 начали ставить моторы от Калины 11183, имеющие некоторые отличия от предыдущего варианта:

• форма камеры сгорания улучшена;
• генератор крепится кронштейном, натяжитель модернизирован.

В 2008 году мотор 2114 получил новый ЭБУ М73, а в 20011 году «мозги» М74 для достижения норм Евро-4. Управление стало полностью электронным, но еще целый год конструкторы исправляли дефекты прошивки, пока не создали ее финальную версию I414DE07.

ЭБУ М74

Следующий двигатель 2114 устанавливался на машину дочерним предприятием производителя АвтоВАЗ, именующимся Супер-Авто, в 2009 год. Им стал 16 клапанный мотор 21124 «десятого» семейства ВАЗ с улучшенными характеристиками:

• «высокий» блок синего цвета (197,1 мм);
• впрессованные в 2 – 5 опоры коренных подшипников форсунки, охлаждающие поршни маслом;
• глубина проточки лунок в клапанах 5,53 мм позволяет обеспечить безопасность клапанов при обрыве ремня ГРМ, капитальный ремонт не потребуется.

Блок синего цвета

В следующем году четырнадцатые модели начали комплектовать моторами 21126 от экспортных Приор. После того, как произведен тюнинг мотора 21124, устройство ДВС отличается следующими нюансами:

• цилиндры хонингованные, блок серого цвета;
• шкив коленвала и ремень ГРМ с полукруглым зубом;
• вес шатунно-поршневой группы уменьшен;
• отсутствует трение в нижней головке шатуна;
• стаканы свечей встроены в головку.

Поршневая группа 21126

В ДВС использован принцип гидрокомпенсации зазоров клапанов, прокладка ГБЦ толщиной 0,45 мм выполнена многослойной из металла. Мотор имеет комплектацию под Евро-3 с катколлектором 11194-1203008-10 либо Евро-4 с коллектором 11194-1203008-00. Повышен ресурс помпы за счет новой конструкции сальника и подшипника, изменения зубчатого шкива.

Гидрокомпенсаторы

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

Провода подключения к катушке

• Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
• Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
• Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Тюнинг ДВС

Для атмосферного мотора обычно применяется тюнинг следующего типа:

• ресивер в комплекте с 54 мм дроссельной заслонкой на входе;
• паук прямоточный 4/2/1 на выходе;
• распредвал Нуждин 10.93 или Динамика 118 вместо заводской комплектации.

Распредвал Динамика 118

Для 16 клапанных моторов тюнинг имеет те же принципы, так как чиповать его не имеет смысла. Для достижения 120 л. с. Можно увеличить заслонку до 56 мм, использовать выхлоп прямоточного типа, распредвал Нуждин 8.85 либо Стольников 8.9 280.

Таким образом, гнет клапаны на ВАЗ 2114 только один мотор 21126 модификации. Все остальные двигатели считаются безопасными, обеспечивают реальный ресурс около 270000 км пробега.

Ресурс и эксплуатация двигателя

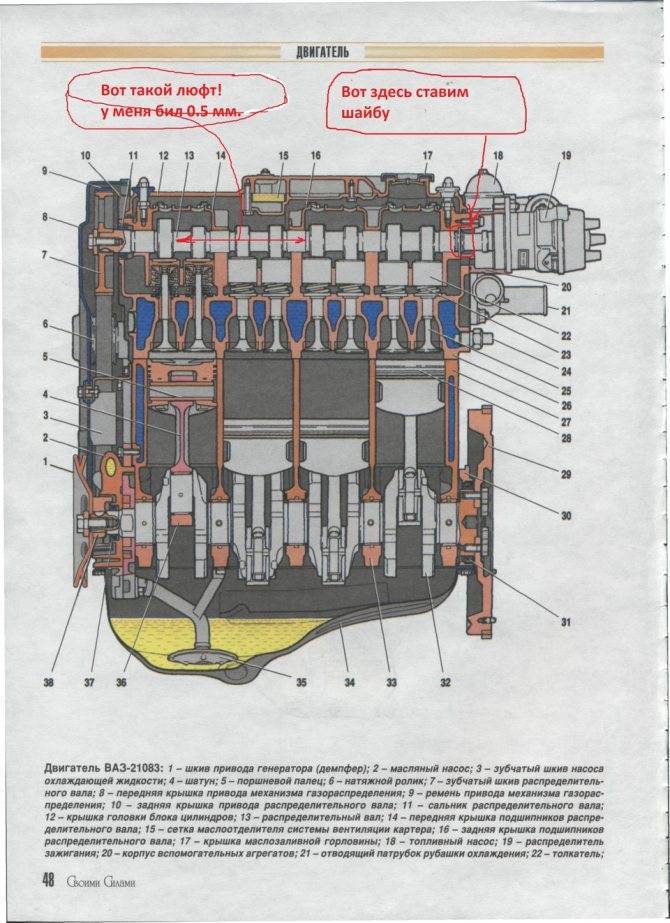

Двигатель ВАЗ-2114 в разрезе с описанием внутренних элементов Чтобы не ходить вокруг, да около, сразу перейдем к вопросу ресурса мотора.

Итак, согласно технической документации, двигатель, установленный на ВАЗ-2114 имеет потенциал хода 150 000 км.

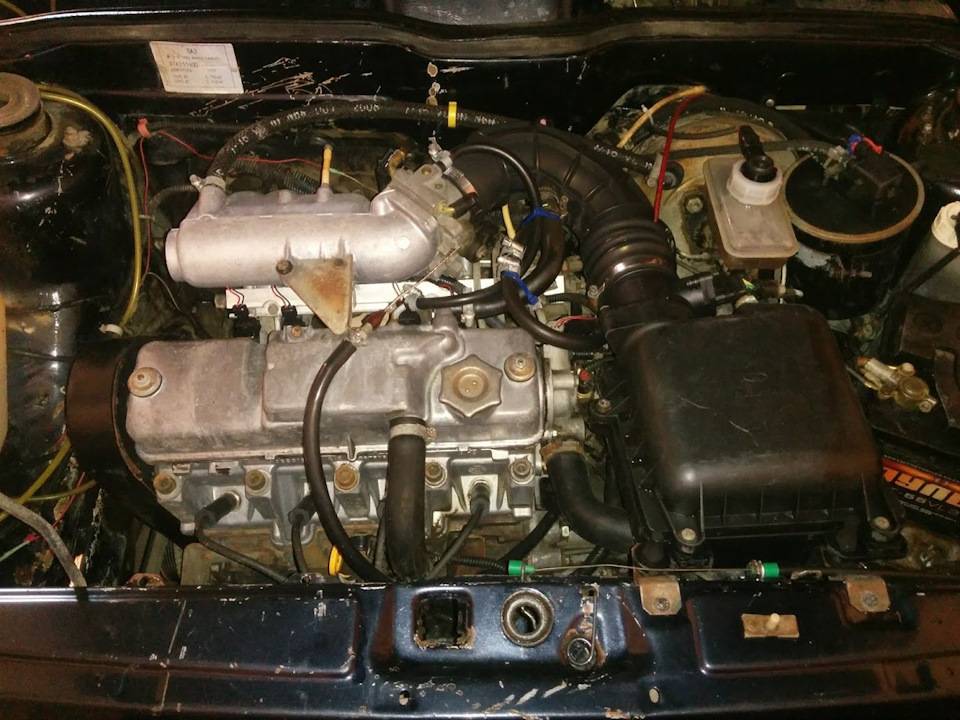

8-клапанный двигатель на автомобиле. Немного тюнинга, установлен фильтр нулевого сопротивления

После мойки двигателя прошла неделя (редакционная машина)

Автомобиль сотрудника редакции, вернее его подкапотное пространство

Когда ждать капитального ремонта?

А что же дальше? – могут задать себе вопрос начинающие автомобилисты. Дальше – капитальный ремонт, поскольку ресурс большинства внутренних деталей исчерпан. Основы проведения данной операции будут рассмотрены ниже.

Прежде чем рассмотреть, что будет входить в ремонтно-восстановительные работы по двигателю, рассмотрим факторы, которые влияют на повышенный износ главного силового агрегата:

• Манера езды. Этот фактор влияет в самую первую очередь, поскольку частые перегрузы двигателя приведут к повышенному износу внутренних деталей силового агрегата. Так, размеренная езда может значительно продлить жизнь данного конструктивного элемента. Как показывает практика, водители, которые ездят бережно и аккуратно, реже проводят ремонт узлов автомобиля. Особенно, которые касаются двигателя, чем те, которые любят погонять.
• Своевременные ремонтные операции. Поточный ремонт достаточно важный фактор в ресурсе силового агрегата. Так, вовремя не отрегулированные клапана, или несвоевременная замена прокладки ГБЦ может значительно понизить ресурс.
• Техническое обслуживание. Своевременное техническое обслуживание, а именно замена масла может продлить ресурс двигателя. Связано это с тем, что смазочная жидкость берет на себя все физические и химические процессы в моторе. Выработка одной из деталей, а именно в части металлической стружки, пойдет всё в моторное масло.
• Качество используемых запасных частей. От того, какую деталь установишь, зависит не только динамика и мощность, но и ресурс главного силового агрегата. Так, качественная деталь имеет не только больший потенциал, но и меньшую выработку, которая в виде остатков может попасть в масло.

16-клапанный двигатель ВАЗ-2114

Теперь, когда рассмотрены основные причины, которые влияют на потенциал работы двигателя, можно рассмотреть и основные понятия, которые будут входить в капитальный ремонт силового агрегата, после окончания ресурса использования:

• Шлифовка коленчатого вала до ремонтных размеров под коренные и шатунные вкладыши.
• Расточка и хонинговка блока цилиндров.
• Установка новой поршневой согласно размеру расточки блока.
• Замена комплекта прокладок мотора.
• Ремонт или замена масляного насоса.
• Замена клапанов и направляющих втулок.
• Замена распределительного вала.
• Замена водяного насоса и других элементов охлаждающей системы.
• Шлифовка поверхности блока и головки блока цилиндров.
• Замена масляного фильтра и моторного масла.
• Реставрационные работы. Например, аргонная сварка головки блока в местах образования трещин.
• Прочие работы направленные на восстановления ресурса мотора.

Как показывает практика, после проведения капитального ремонта мотора, срок службы силового агрегата снижается. Обычно этот показатель составляет 120-130 тыс. км пробега.

Увеличение ресурса

Увеличения ресурса работы главного силового агрегата – это вопрос, над которым борются многие опытные автомобилисты. Это связано с тем, что у зарубежных аналогов ВАЗ-2114 реальный потенциал двигателя составляет 250 000 км и выше. Поэтому, каждый владелец данного автомобиля задается вопросом, как увеличить ресурс мотора.

Физически – это сделать практически не возможно, кроме варианта замены большинства деталей, на спортивного типа, которые по качеству превосходят штатные запасные части.

Существует второй вариант, который не требует вложения, а также позволит продлить ресурс не только двигателю, но и остальным деталям автомобиля. Итак, рассмотрим условия, при которых ресурс двигателя можно увеличить до 250 000 км:

• Бережная эксплуатация.
• Своевременный поточный ремонт.
• Регламентное техническое обслуживания согласно всех правил.
• Не перегружать двигатель. Рывки и прочие нагрузки негативно сказываются на внутренних деталях.
• Не допускать катастрофических последствий неисправностей, например, перегревов.
• Установка только качественных запасных частей.
